Особенности выбора труб и фитингов для канализации

Полезные рекомендации

Предлагаем ознакомиться с несколькими советами, которые помогут вам правильно установить фитинги и избежать проблем в будущем.

• Если приобретенные модели имеют резиновые кольца, то устанавливать их нужно особым способом. Труба при этом должна идеально подходить по размеру, чтобы кольцо целиком расположилось внутри. Предварительно стоит приложить фитинг к трубе, чтобы оставить на ней отметку необходимой глубины. Смажьте внутреннюю часть детали силиконовым герметиком и подсоедините ее к трубе, ориентируясь на поставленную отметку. Вместо герметика можно использовать изоляционные ленты для труб, которые наматываются с наружной стороны.
• Если фитинги не имеют резиновых колец, стыки рекомендуется укрепить изоляционным материалом.
• Чтобы протеканий не возникало, в системе не должно иметься внутренних порогов, которые появляются в местах соединений.
• Устанавливайте хомуты, которые улучшают герметичность в местах соединения трубопровода и дополнительных разводок.
• ПВХ-фитинги различаются по цвету. Серые используются для внутренней канализации, а оранжевые – для наружной.

Подробности смотрите далее.

Чугун

Чугунные трубы производятся для безнапорных и напорных сетей канализации. При их изготовлении используют два способа литья:

• центробежный, заключающийся в подаче расплавленного чугуна во вращающиеся формы;
• полунепрерывный, предусматривающий разлив металла в специальный кристаллизатор, в котором изделие формуется, частично остывает и постепенно выталкивается наружу.

Трубы для внутренних сетей выпускают с раструбами или, по согласованию с заказчиком, без раструбов. Их условный проход составляет 50, 100 и 150мм, а длина – 750-2200мм (для безраструбных изделий допускаются отклонения). Чугунные трубы для наружной канализации выполняют диаметром 65-1000мм и длиной 2-10 метров. С одной стороны они имеют раструб, а с другой – гладкий конец.

Чугунные фитинги производятся в виде:

• патрубков, в том числе компенсационных и переходных;
• колен – высоких и низких;
• отводов, в том числе приборных и переходных;
• тройников – прямых и косых;
• отступов;
• крестовин, в том числе со смещенной осью;
• муфт – обычных и надвижных;
• ревизий;
• заглушек;
• прочисток.

В некоторых случаях допускается использование обжимающих муфт, выполненных из эластомера, со стальными хомутами.

Трубы из чугуна:

• долговечны – срок службы составляет 50-80 лет;
• выдерживают значительные сжимающие нагрузки;
• не горят и даже не плавятся;
• обладают великолепной шумоизоляцией;
• не требуют компенсаторов;
• имеют несущественный показатель линейного расширения.

Рассматриваемые изделия наделены и отрицательными свойствами, такими как:

• большая масса, влияющая на процесс монтажа и транспортировку изделий, цена на которую в пересчете на единицу продукции является ощутимой;
• хрупкость – при сильном ударе материал трескается и крошится;
• невозможность использования для агрессивных и высокотемпературных сред;
• трудоемкий монтаж, заключающийся в необходимости устройства зачеканки раструбных пазух;
• шероховатость внутренних стенок.

Рассмотрим характеристики

Что собой представляет сшитый полиэтилен? Сырьем для производства этого материала является газ этилен. Его химическая формула С2Н4, в ней присутствуют две молекулы углерода и четыре – водорода. Структурно углеродные составляющие имеют две связи, а водород – одну. Молекулы С соединяются между собой и каждая из них образует связь с двумя корпускулами водорода. При этом один из контактов С = С прочнее второго.

При определенных условиях более слабая связь разрывается, образуя свободную валентность. Она реализует себя в соединении с таким же местом другой молекулы. В результате частички этилена образуют длинные цепочки.

А когда они начинают соединяться между собой, происходит образование макромолекул, что и называется сшивкой, а материал уже называется сшитым полиэтиленом. Процесс можно сравнить с формированием кристаллической решетки, хотя материал является аморфным.

Процесс полимеризации происходит при различных условиях, основными являются:

• высокая температура;
• повышенное давление;
• радиационное облучение.

Полиэтилен – термопластичный материал, обладающий следующими свойствами:

1. Непрозрачностью при значительной толщине слоя.
2. Способностью к кристаллизации в интервале температур от – 60 до -270 градусов.
3. Несмачиваемостью водой.
4. При нормальных условиях материал нерастворим в органических растворителях.
5. При температуре от 80 градусов способен к набуханию при воздействии ароматических углеводородов и производных от галогенов с последующим растворением.
6. Полиэтилен устойчив к воздействию щелочей, кислот и солей. При температуре более 60 градусов легко может разрушаться воздействием азотной или серной кислоты.
7. Обработка поверхности активными окислителями поверхность становится смачиваемой, что позволяет применять к материалам из полиэтилена склеивание.

Смотреть видео

Из всех пластиков полиэтилен нашел наибольшую область применения для изготовления трубной продукции для водоснабжения экструзионным или литьевым способом. Способ производства прессованием применяется для размеров от 6 до 300 миллиметров, при этом имеется возможность формировать изделия в бухты, наматывая на катушку.

Трубы больших диаметров (до 1300 миллиметров) производятся методом центробежного литья. При этом в литьевую машину загружается гранулированный материал, разогревается до нужной температуры.

Барабану придается вращение по оси. Центробежная сила при этом равномерно распределяет массу расплава по стенкам барабана и, остывая, формирует изделие.

Характеристики полиэтилена позволяют использовать продукцию из него для самых различных целей.

Разновидности фитингов для ПВХ канализации

Производители ПВХ-труб для канализации предусмотрели фитинги для всевозможных конфигураций систем отвода сточных вод, чтобы максимально облегчить монтаж и обеспечить возможность самых сложных схем. Кроме того, существуют переходники для подсоединения к старым чугунным трубам диаметром 50 мм и 110 мм.

Сфера применения

ПВХ-трубы и сточные переходники чаще всего применяются при оборудовании хозяйственно-бытовых систем канализации:

• для постоянного отвода жидкостей, температура которых не превышает +80°С;
• кратковременного воздействия температур +95°С (не более 1 минуты);
• химических веществ с кислотностью от 2 до 12.

Самые распространенные виды фитингов:

• муфта — предназначена для соединения параллельных труб;
• ревизионная муфта — оборудована специальным открываемым просветом для очистки системы отвода стоков;
• редукция — соединяет трубы разных диаметров и с чугунными элементами;
• тройник — для параллельного или наклонного ответвления с углом 45°, 65° и 90°;
• двухплоскостная крестовина — для создания 2 перпендикулярных ответвлений от труб с одинаковым или разным диаметром, с углами наклона — 45° и 90°;
• одноплоскостная крестовина — для 2 параллельных ответвлений с углом 45° и 90;
• отвод — позволяет осуществить поворот 2 труб под углом 30°, 40° и 90°;
• компенсационный патрубок — устанавливается при замене поврежденного вырезанного участка;
• заглушка — служит для перекрытия просвета трубы во время ремонта или ревизии канализационных систем;
• аэратор — устанавливают вверху канализационного стояка для недопущения выброса газов через унитаз.

Размеры канализационных фитингов и рекомендации по монтажу

Размеры ПВХ-труб и фитингов подбираются в соответствии с требованиями ГОСТа для безнапорной и напорной систем канализации, а размеры соединителей и переходников должны точно подходить под трубы.

Для обустройства наружной канализации существуют такие типоразмеры фасонных конструкций:

• муфты — 110-400 мм (ревизионные до 315 мм), длина 120-330 мм;
• отводы — 110-400 мм, расстояние между раструбами — 15-90 мм;
• тройник — 450-110-400 мм, боковые раструбы — 140-530 мм, высота от раструба до торцевой части — 140-500 мм;
• обратный клапан — 110-250 мм, длина — 300-520 мм;
• двухколенный сифон — 110-200 мм, длина — 510-820 мм.

Для монтажа внутренних систем выпускаются фитинги диаметром 50-200 мм. Крепление к стенам производится пластиковыми хомутами, которые усаживаются с помощью 2 анкеров.

1. Нарезка труб на куски нужного размера труборезами, болгаркой или ножовкой с обязательным созданием перпендикулярной оси.
2. Кромку тщательно шлифуется напильником и наждачной бумагой.
3. Если используются клеевые фитинги, места соединений обезжириваются. Только после этого наносится клей. Излишки убираются после состыковки элементов чистой ветошью.
4. Фитинги с резиновыми уплотнителями предварительно следует состыковать и отметить границу вхождения. В дальнейшем потребуется обеспечить компенсационный зазор в 1 см.
5. Для максимального снижения риска протечек контактирующие поверхности покрывают силиконовым герметиком.

Размеры тройников для канализационных конструкций

Все пластиковые тройники имеют одинаковую конструкцию, которая состоит из входного простого патрубка и 2 входных раструбов, которые и обеспечивают соединение с концами трубопровода. Они оснащены специальными резиновыми прокладками.

Для стандартных систем водоотведения тройники ПВХ имеют диаметр 110, 160, 200, 250 и 315 мм, для трубопровода большего размера возможно изготовление под заказ деталей, диаметры которых будут равны 400 и 500 мм.

Тройники с углами 45°, 87° и 90° оснащены патрубками разного сечения, поэтому поддерживают переход элементов конструкции с такими размерами:

• 50х50х45°,
• 50х50х87°,
• 110х50х45°,
• 110х50х87°,
• 110х110х45°.

Преимущества ПВХ-фитингов

Комплектующие для систем канализации из поливинилхлорида в первую очередь отличаются высокой прочностью и стойкостью к агрессивным средам сточных вод. Фитинги ПВХ имеют гарантийный срок службы 30-40 лет, а по факту могут прослужить намного дольше.

Большим плюсом этих изделий из ПВХ является простота и легкость монтажа. Для этого не требуется особых навыков, знаний и специального оборудования. Весь процесс сравним со сборкой деталей конструктора — один элемент вставляется в другой с размещением резиновой прокладки или нанесением тонкой полоски клея. В случае необходимости все ремонтные работы реализуются быстро.

Еще одно важное преимущество ПВХ-конструкций перед аналогами — низкая стоимость комплектующих при высоких эксплуатационных характеристиках

Полимерные канализационные изделия

Материалом для производства полимерных (пластиковых) труб может быть:

• полипропилен (ПП);
• поливинилхлорид (ПВХ).

Наружная канализационная система

Наружная канализация представляет собой продолжение внутренней канализационной системы. В ее функции входит отведение бытовых (или промышленных) сточных вод от зданий и построек к очистным сооружениям, а также сбор и транспортирование дождевой воды. При этом наружная канализационная система бывает напорной или безнапорной. Рассмотрим особенности каждой из них.

Безнапорная наружная канализация:

1. Предназначена для отведения стоков, движущихся самотеком. Для такой системы подходят гладкие ПВХ или ПП-трубы и фитинги. Как правило, трубы + фитинги канализационные пластиковые для внешней канализации окрашены в оранжевый или коричневый цвет.

Совет от профессионала: Канализационные трубы окрашиваются в разные цвета для быстрого визуального отличия их друг от друга. Как правило, для наружной системы канализации это оранжевый цвет, а для внутренней – серый.

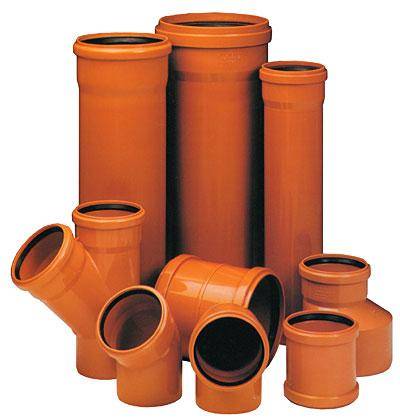

Оранжевый – цвет наружной канализации

1. Трубы для наружной канализационной системы выпускают двух видов:

• однослойные – справляются со своими задачами при прокладывании канализации на глубине до 4 м;
• двухслойные – используются при укладке канализационной системы на большие глубины, изготавливаются из полиэтилена особого вида, их внешняя сторона напоминает гофрированную трубу, а внутренняя – гладкая.

Внешний и внутренний вид двухслойной трубы

1. Стоит отметить, что все полимерные изделия для наружной канализации, прокладываемые под землей, показывают отличные результаты функционирования. При монтаже внешней канализационной системы используются раструбные конструкции, соединение деталей происходит посредством резиновых уплотнительных колец. Это значительно облегчает как саму установку, так и процесс эксплуатации.

Напорная наружная канализация:

1. Данная система отводит стоки от внутренней канализации до очистных сооружений с помощью канализационных насосных станций. Напорная канализация предполагает использование труб и фитингов, изготовленных из полиэтилена низкого давления, потому что именно этот материал обеспечивает бесперебойную работу системы под давлением, на которую дополнительно оказывает действие земляная нагрузка.
2. Для труб из полиэтилена низкого давления характерна высокая стойкость к воздействию химических веществ, устойчивость к коррозии, небольшой вес. Они также окрашиваются в оранжевый цвет, что означает их пригодность для применения в монтаже наружной канализационной системы.
3. Для соединения частей трубопровода внешней напорной канализации из полиэтилена используются фитинги для канализационных пластиковых труб, сварные и обжимные, из соответствующих материалов.

Сварные (слева) и обжимные (справа) фитинги

Внутренняя канализационная система

Внутри каждого благоустроенного здания сантехнические приборы соединены между собой системой трубопроводов – внутренней канализацией. Посредством этой системы происходит сбор сточных вод и отведение их в наружную канализацию.

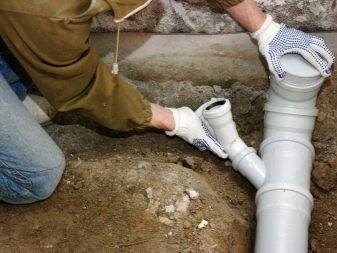

Элементы внутренней канализации отличают по серому цвету

При изготовлении труб и фитингов для внутренней канализационной системы используются полипропилен и поливинилхлорид, во время производства происходит окрашивание изделий в серый цвет. Рассмотрим разницу между этими материалами:

1. Канализационные трубы и фитинги ПВХ для внутренней канализации способны выдерживать воздействие любых химических веществ. Они могут транспортировать стоки температурой до 60 С, однако допускается кратковременное транспортирование и более горячей воды – до 95 С.
2. Трубы из ПП выгодно отличаются от труб из ПВХ тем, что могут выдерживают длительное воздействие высоких температур – они транспортируют сточные воды температурой 95 С сколько угодно долго. ПП-трубы применяются при монтаже безнапорных канализационных систем в любых зданиях. Основными преимуществами ПП-труб являются:

• негорючесть – за счет входящих в состав материала антипирентов;
• высокая стойкость к температурным воздействиям;
• хорошая устойчивость к действию химических веществ, даже агрессивных сред.

Совет от профессионала: Благодаря великолепной химиостойкости пластиковых канализационных труб они могут применяться в системах канализации химчисток, лечебных учреждений, лабораторий и т. п.

Применение пластиковых изделий в канализационных коммуникациях

Для обустройства канализационных систем используются трубы и фитинги из таких материалов как ПВХ (поливинилхлорид), ПЭ (полиэтилен) и ПН (полипропилен). В отличие от стальных и чугунных изделий, которые соединяются с помощью сварки, монтировать пластиковые трубы значительно проще, поскольку их стыковка не требует специального оборудования.

К преимуществам пластиковых фитингов канализации относится:

• низкий вес, что облегчает их транспортировку и монтаж;
• длительный срок службы – эксплуатационный ресурс полимерного трубопровода доходит до 50 лет, что достигается за счет полной устойчивости материала к коррозии и химически агрессивным веществам;
• широкий температурный режим – пластиковая канализация из ПВХ может использоваться для отвода горячих стоков температурой до 95 градусов;
• обширный сортамент фитингов, разные формы и размеры которых позволяют сформировать канализационный трубопровод любой конфигурации.

Сортамент фасонных изделий для канализационных систем

ПВХ фитинги представляют собой фасонные элементы, использующиеся для соединения отдельных труб между собой, а также для подключения к трубопроводу запорно-регулирующей арматуры. Фитинги для канализации имеют размеры, соответствующие диаметру представленных на рынке труб.

Согласно положениям ГОСТ  №21.604 “Водоснабжения и канализация“, для укладки внутренней канализации необходимо использовать следующие размеры ПВХ труб:

• сливная труба ванны – диаметр 40 мм (укладывается с уклоном 1:30);
• душ – диаметр 40 мм (уклон 1:48);
• унитаз – диаметр 110 мм (уклон 1:20);
• раковина – диаметр 40 мм (уклон 1:12);
• биде – диаметр 40 мм (уклон 1:20);
• мойка – диаметр 40 мм (уклон 1:36);
• комбинированный слив на душ, ванну и мойку – диаметр 50 мм (уклон 1:48);
• центральный стояк – диаметр 110 мм;
• отводы от центрального стояка – 60 мм.

Трубы большого диаметра для наружной канализации

Для монтажа наружных коммуникаций нужно применять трубы диаметром 160-200 мм. Канализационные трубы и фитинги из ПВХ  подбираются так, чтобы их размеры соответствовали друг другу.

Классификация канализационных фитингов

Разнообразие соединительных элементов, используемых для монтажа трубопроводов, классифицируется по двум параметрам – сфере применения и способу соединения. Согласно сфере применения конструкции делятся на фитинги, предназначенные для монтажа внутренней канализации, и изделия для наружных систем.

В зависимости от способа соединения канализационные фитинги классифицируются на:

• раструбные (внутри пластиковой конструкции установленно резиновое уплотнительное кольцо), которое обеспечивает прочную фиксацию трубы и герметичность всей системы;
• под склеивание, без уплотнительного кольца.

Раструбное соединения канализационных труб

В плане надежности и долговечности соединения выигрывают клеевые фитинги, поскольку резиновое уплотнение в процессе эксплуатации может потерять эластичность и сжаться, вследствие чего между стенками соединенных конструкций образуется зазор, являющийся причиной протечек.

В качестве клея для монтажа ПВХ канализации применяются составы на основе смеси из поливинилхлорида и тетрагидрофурана, которые после отвердевания образуют материал по эксплуатационным характеристикам аналогичный пластику, из которого изготовлены сами трубы.

Проверенные клеевые составы для монтажа полимерных трубопроводов – “Тангит”, “Винилит”, “Феникс” и “Маркс”, действующий ВСН 35-86 “Инструкция по монтажу пластмассовых труб” рекомендует использовать клей “ГИПК-127“.

Вавин

Компания Wavin – это мощнейший производитель пластиковой продукции в Европе. Продукция компании Wavin пользуется большой популярностью и завоевала доверие покупателей благодаря своим прочностным характеристикам. При производстве канализационных систем Вавин применяются новейшие научные достижения в данной сфере.

Канализационные трубы Вавин

Трубы Вавин отличаются такими характеристиками:

• Прочностью;
• Надежностью;
• Химической устойчивостью;
• Устойчивостью к высоким температурам;
• Бесшумностью;
• Легкостью;
• Экологичностью;
• Долговечностью.

Компания Wavin выпускает большой ассортимент изделий для внутренней и наружной канализации, а также канализационные колодцы. При изготовлении изделий Вавин используется материал из ПП и ПВХ. Внутренняя система канализации Wavin отличается низкошумной системой, которая очень востребована на сегодняшний день. Благодаря специальной структуре материала, трубы Вавин превзошли по уровню шума даже чугунные изделия.

Компания Wavin производит одни из лучших гофрированные трубы для дренажа, которые обладают такими свойствами:

• Гибкостью;
• Устойчивостью к коррозии;
• Отличными гидравлическими свойствами;
• Герметичностью соединений;
• Длительным сроком эксплуатации (до 100 лет).

Трубы для канализации Вавин

Канализационные системы Wavin легко транспортируются и устанавливаются. Продукция компании Вавин – это залог надежности и долговечности. Благодаря уникальным эксплуатационным свойствам, канализационная система Wavin незаменима при проведении любых строительных работ.

Правила выбора

При подборе фасонных элементов стоит учесть следующие моменты:

Перед покупкой следует создать проект с отметкой всех точек водослива и сантехприборов. Он поможет определиться с необходимым количеством фитинговых деталей.
Материал соединительных элементов должен быть аналогичен тому, из которого сделаны канализационные трубы.
Для стыковки металлической части трубопровода с полимерным ответвлением понадобятся фасонные детали под резьбовое соединение с одного края.
Желательно приобретать фитинговые элементы того же производителя, что и отрезки труб

При закупке изделий следует обращать внимание на точное совпадение по размерам.
