Технология укладки электрического теплого пола под плитку

Подготовительные работы, укладка и подключение

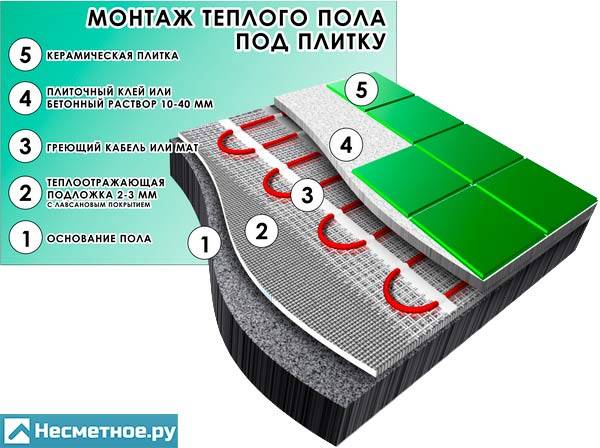

Укладка матов осуществляется только на ровное основание, поэтому предварительно требуется его особым образом подготовить.

Монтаж теплого пола Теплолюкс нагревательных матов

Watch this video on YouTube

Подготовка основания

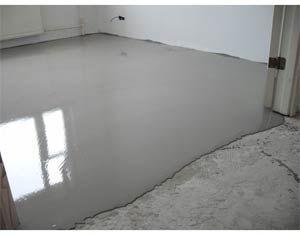

Чтобы подготовить поверхность для теплого пола под плитку, нужно снять старое покрытие и залить пол стяжкой из бетона. Если же, под старым напольным покрытием гладкая поверхность, то можно просто зашпаклевать трещины.

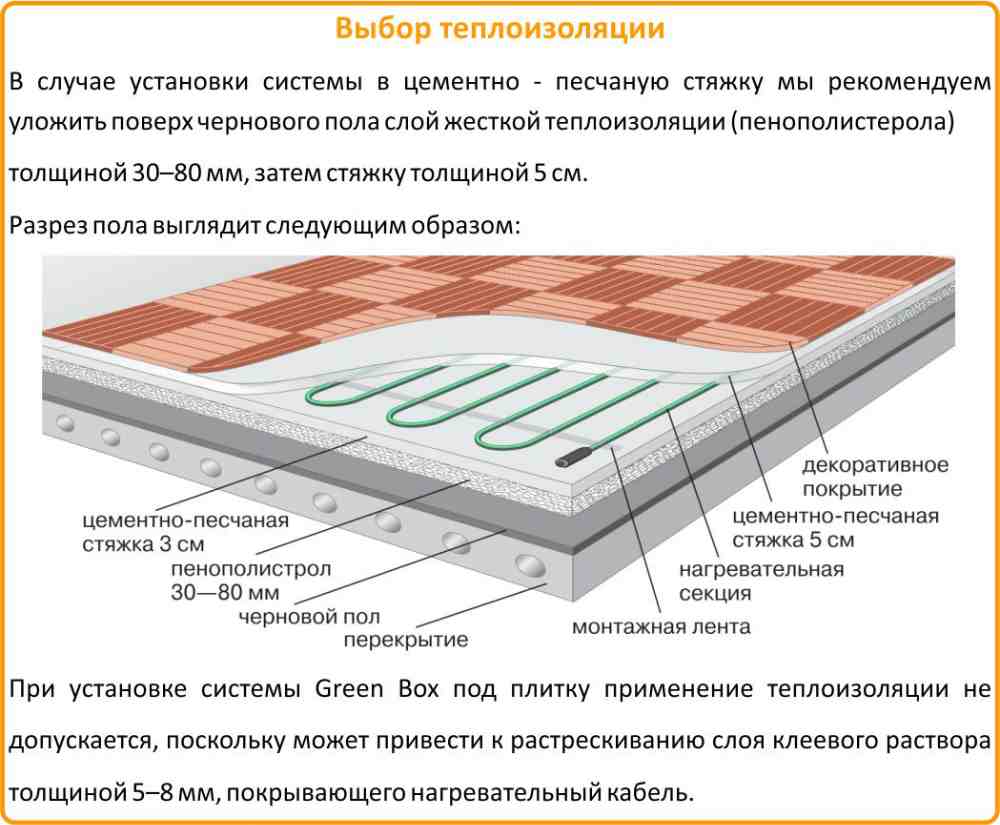

После того, как основание подсохнет, укладывается теплоизоляционный слой. Для этого подойдут плиты ППУ и пенополистирол, так как они достаточно жёсткие и хорошо сопротивляются деформации. Но толщина их должна быть не менее 10 мм.

Монтаж термомата

Первым делом нужно сделать разметки с учётом следующих требований:

• отступ от стен не менее 10 см;
• от радиаторов отопления — не меньше 15 см.

Кроме того, нужно спланировать расстановку мебели, так как маты стелются под мебель с ножками не менее 10 см. Если предметы без ножек, или высота ножек меньше указанной, то под них запрещено монтировать систему.

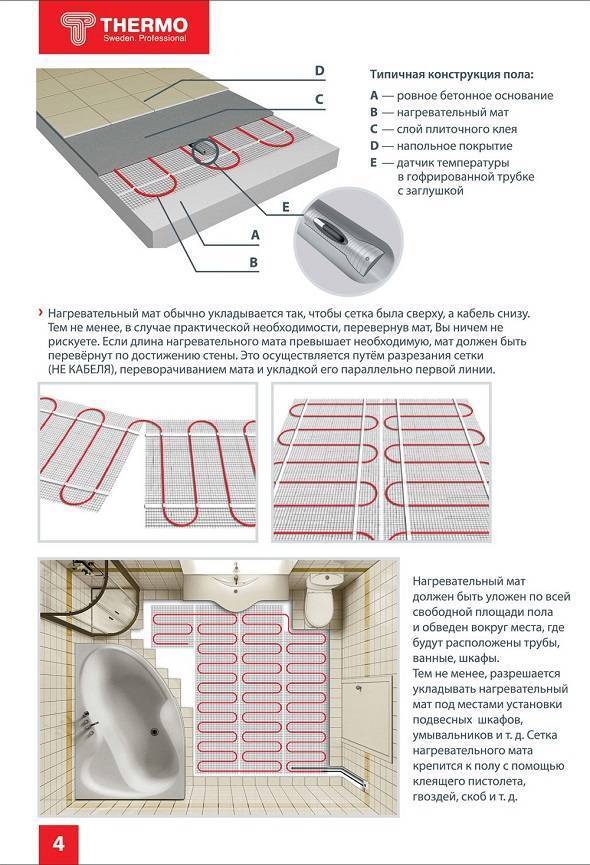

Монтаж тёплого пола под керамогранит начинается от места, где установлен терморегулятор, до противоположного препятствия (стены или предмета), под которым не будет устанавливаться система. Дойдя до стены, сетка отрезается, мат поворачивается на 90 градусов и расстилается в обратном направлении. Количество таких поворотов не ограничено, и определяется площадью помещения.

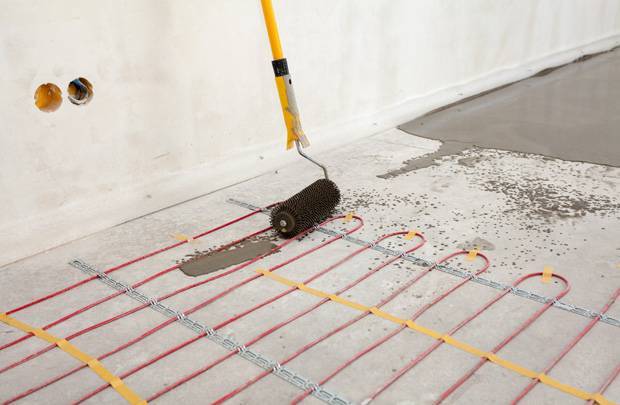

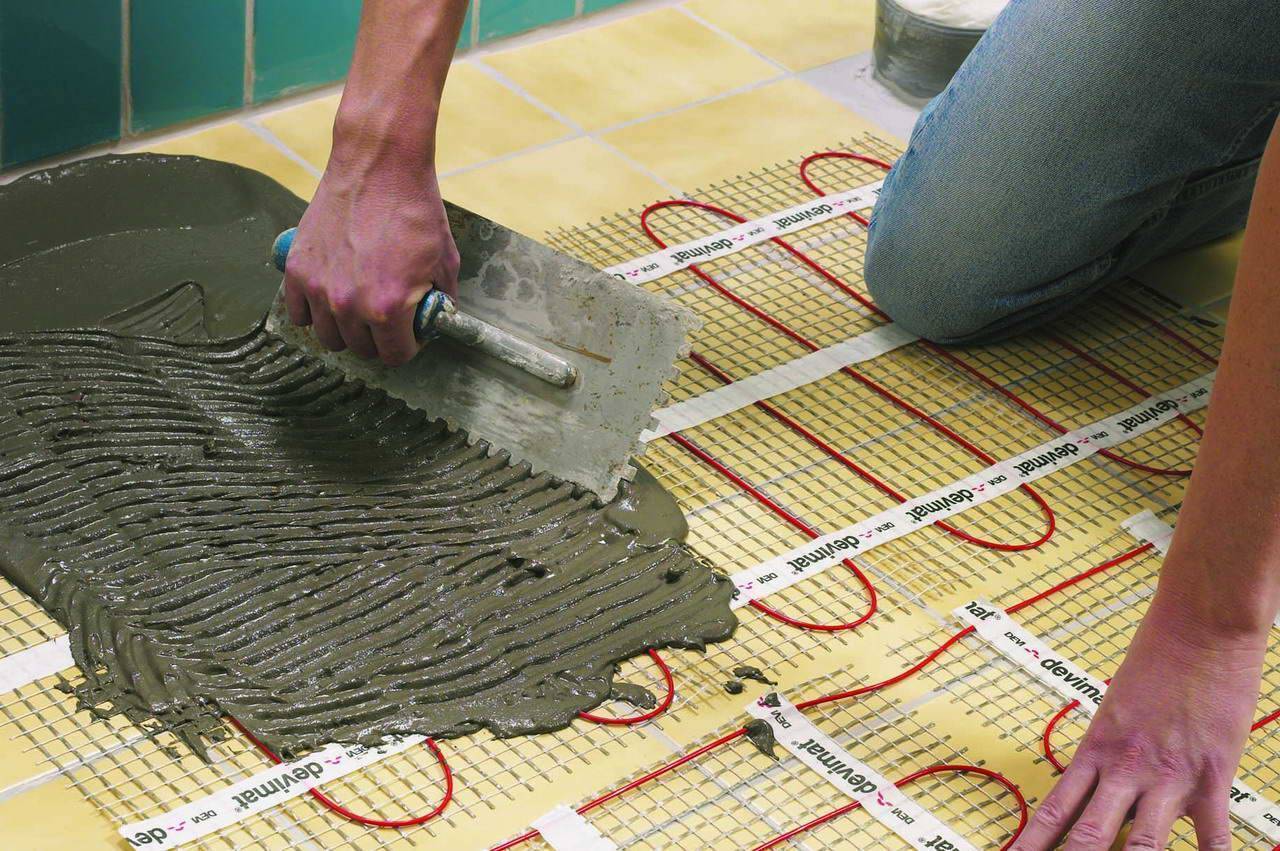

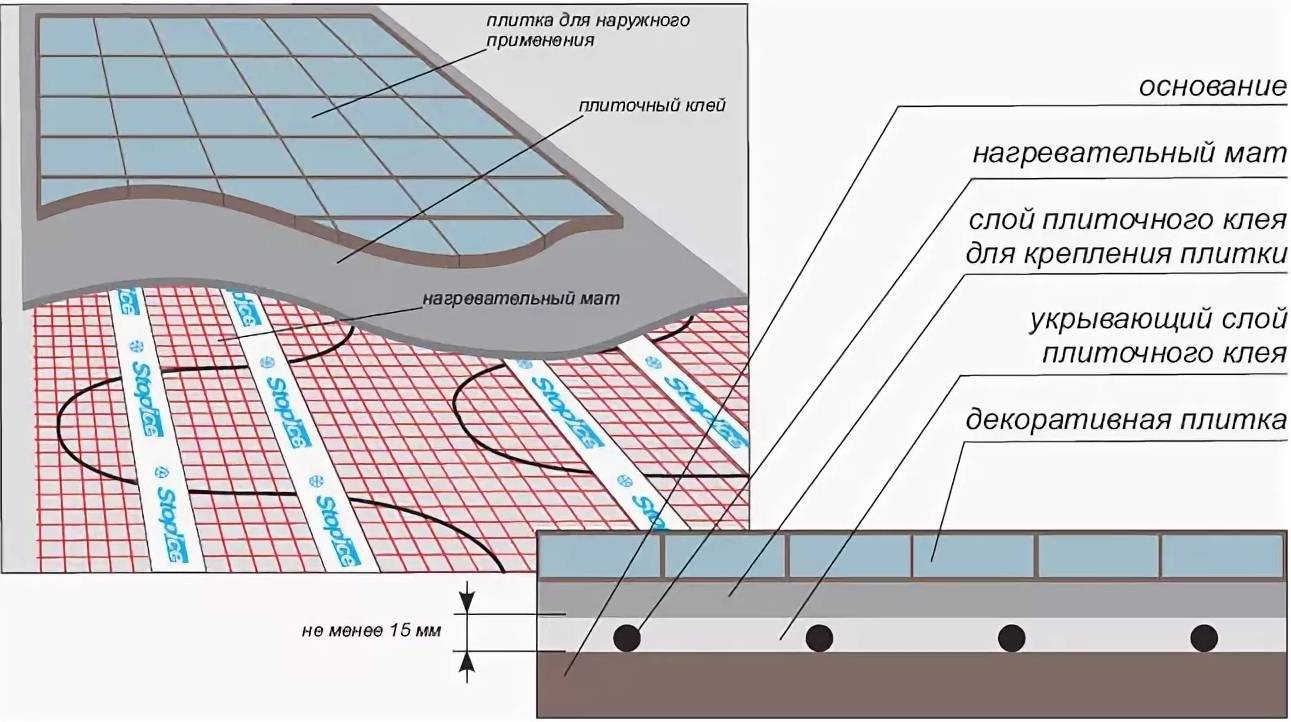

Застелив матами рабочую площадь, их необходимо закрепить с помощью цемент-песчаного раствора или термостойкого клеевого состава. Для этого, каждый нагревательный мат поднимается, и на расстеленный, на полу утеплитель наносится стяжка. После чего, мат кладётся обратно и придавливается брусом. Выступившие излишки цементной смеси нужно убрать по высоте кабеля. Затем, можно сразу начинать укладывать плитку.

Подключение

Включается и выключается нагрев тёплого пола при помощи терморегулятора, к которому его нужно подключить. Кроме того, он защищает кабель от перегрева и способствует поддержанию комфортного температурного уровня в помещении. Данное устройство работает автоматически, и при нагреве пола до установленного уровня происходит отключение подачи электропитания.

Подключать терморегулятор следует согласно подробной схеме, имеющейся на корпусе устройства. Монтируется он к стене, на высоте от пола 30 — 120 см. К терморегулятору протягивается кабель, через который будет происходить подача энергии.

Нагревательные элементы с ним соединяются муфтой. При не значительной площади мата, он подключается к обычной розетке. Если же его длина больше 10 м2, то следует подпитывающий кабель вывести на отдельный автомат.

Кроме того, к терморегулятору следует присоединить датчик, он нужен для подсчёта температурного уровня. Для монтажа сигнального кабеля датчика, нужно в полу сделать канал, который следует расположить между петлями греющего кабеля. Термодатчик вмести с проводом, помещается в гофрированную трубу, а свободный конец хорошо изолируется, чтобы не попала влага.

После подключения устройства и просыхания клеящего состава, системе нужно дать поработать 10 — 15 минут. Если пол становится в меру горячим, прогревается до 60 градусов, то он пригоден для эксплуатации.

Работы по установке пола

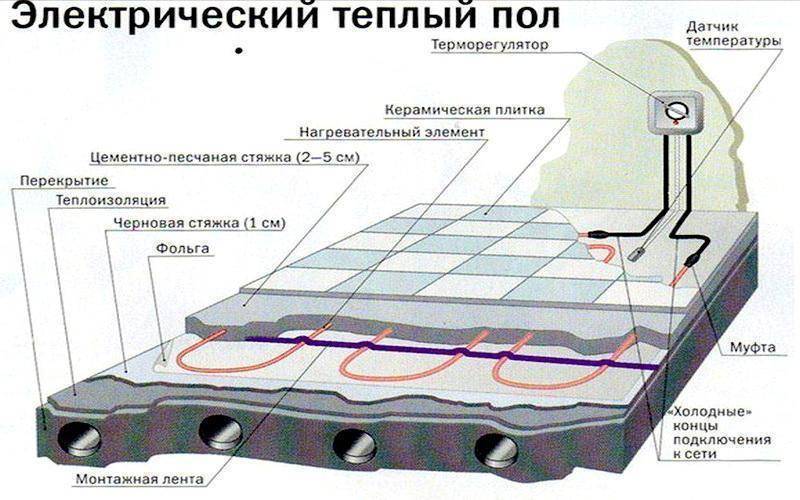

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Подготовка основания

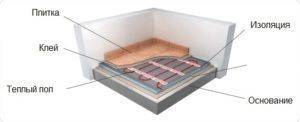

Схема укладки электрического теплого пола

Укладка выбранных элементов происходит после окончания всех черновых работ – штукатурки стен, потолков, заливки стяжки и других. Чтобы уложить данные конструкции для устройства теплого пола, необходимо тщательно очистить основание. Нужно удалить пыль, грязь, застигшие частицы раствора после оштукатуривания поверхностей.

Для подготовки основания своими руками рекомендуют использовать шпатель или специальный растворитель, который устранит все лишнее. После этого поверхность пола нужно увлажнить водой и очистить при помощи щетки или веника.

Разновидности

Электро полы — системы отопления, которые работают от электроэнергии. В комплект этих устройств входит терморегулятор и датчик температуры.

Такое отопление равномерно прогревает поверхность, не занимает полезную площадь в доме и не портит интерьер.

Недостаток всех моделей подогрева электрического типа — риск поражения током, но только при проведении неправильного монтажа.

Кабельные полы

К устройствам кабельного типа относятся греющий кабель и нагревательные маты. Провод в таких полах используется резистивный или саморегулирующийся.

Первый бывает одно и двужильный:

• одножильный — имеет одну токоведущую жилу, стоит дёшево, но обладает большим ЭЛМ излучением, поэтому для жилых помещений не подходит;
• двужильный — две жили объединённые одной изолирующей оболочкой, излучение электромагнитных волн ниже, поэтому именно он используется в жилых комнатах.

Устройство саморегулирующего кабеля — две токоведущие замкнутые параллельно жилы с полупроводниковой матрицей. Он способен сам регулировать уровень нагрева, в зависимости от температуры воздуха.

Виды кабельного отопления:

Греющий кабель — данный тип тёплого электрического пола появился одним из первых. Он имеет 100% теплоотдачу, то есть, вся электроэнергия преобразуется в тепловую. Устройство — это провод с двойной изоляцией, за счёт него осуществляется обогрев поверхности. Он раскладывается на основании с определённым шагом.Монтаж самый трудоёмкий, ведь чаще прокладка данного электрического пола осуществляется под бетонную стяжку, хотя возможен настильный способ. «Пирог» состоит из: основания, теплоизоляции, подложки, нагревательного элемента, стяжки и финишного покрытия.

Нагревательные маты — отличаются от кабельных тем, что провод уже закреплён на стекловолоконной плёнке. Это делает укладку своими руками намного проще, достаточно лишь раскатать мат, не нужно высчитывать укладочный шаг и фиксировать нагревательный элемент.Слои у данного электрического тёплого пола такие же, как при использовании греющих мат, только вместо бетонной стяжки устройство можно заливать плиточным клеем.

Инфракрасные системы

В данной конструкции обогрев осуществляется инфракрасными волнами, электромагнитное излучение отсутствует. Греются предметы в комнате, а не воздух в ней.

К инфракрасным системам относятся плёночные полы и стержневые маты:

Плёночный пол — термоплёнка, имеющая углеродную основу. Нагревательные элементы состоят из сплава меди и алюминия, они расположены параллельно и запаяны внутрь плёнки, по краям которой имеются токопроводящие шины.Плюс такого обогрева — лёгкость конструкции, отсутствие потребности в заливки стяжки, а напольное покрытие может быть любым, и стелится прямо на плёнку. Сама она имеет толщину всего 0,3 см, поэтому не забирает высоту потолка.В разрезе такой пол выглядит так: черновая основа, фольгированная теплоизоляция, греющая плёнка, полиэтилен и напольное покрытие.

Стержневой — маты, из размещённых параллельно карбоновых стержней. Карбон — наноструктура, из углеродистой основы со связующими компонентами. Стандартная ширина таких мат 0,8 м, а длина 25 метров. Такое устройство имеет функцию саморегуляции.К минусам можно отнести возможность установки только в стяжку.

«Пирог» такого пола:

• основание;
• теплоотражающий материал;
• карбоновые маты;
• бетонная стяжка или плиточный клей,
• покрытие.

Общая информация

Каркасные дома в последнее время пользуются большой популярностью, поскольку они просты в возведении и при этом надежны и экономичны.

Занимаясь строительством нового дома или ремонтом готового, каждых владелец стремится сделать его максимально комфортным и удобным. В этом важную роль играет монтаж теплых полов в качестве дополнительного обогрева и создания оптимальной температуры в доме в любое время года.

Выбор системы теплого пола для каркасного дома зависит от нескольких факторов:

• климатической зоны;
• особенностей местности;
• особенностей конструкции дома;
• предполагаемых теплопотерь.

Хорошо зарекомендовал себя в укладке в каркасных домах электрический теплый пол, поскольку он не создает нагрузки на перекрытия, прост в монтаже, может быть уложен под любое финишное покрытие.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

Укладка плитки

Электрические устройства такого рода делятся на два типа:

• конвекционные;
• те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

 Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.

Подключение регулятора температуры

Схема подключения датчика теплого пола

Перед монтажом основной конструкции необходимо осуществить установку регулятора температуры, к которому подключают датчики. С помощью данной системы можно произвести контроль и задать определенные параметры работы теплому полу. Установка регулятора происходит на стене в удобном месте.

Высота от прибора до пола должна составлять как минимум 30 см. Датчик закладывается внутрь конструкции теплого пола. Расстояние от места его установки до стены – 50-70 см.

Монтаж данной конструкции подразумевает укладку кабеля, который идет от терморегулятора к нагревательным элементам. Также устанавливается гофрированная трубка с датчиком температуры. Он регистрирует рабочие параметры системы обогрева. Также в каждой конструкции присутствует кабель, который позволяет подключить все элементы к электросети.

Монтаж электрического теплого пола под плитку

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Монтаж теплого пола под плитку своими руками

Популярность теплого пола как альтернативы или дополнения к центральному отоплению переоценить сложно. Из основных преимуществ можно выделить комфорт обитателей, удобство пользования и время на обогрев помещения. Система эта не так сложна, как кажется на первый взгляд, и с установкой вполне можно справиться самостоятельно.

Основными помещениями, куда рекомендуют укладывать теплые полы являются ванная, детская и спальная комнаты, кухня, прихожая. Принцип работы везде одинаков. Основные отличие по работе заключаются в особенностях выбранной системы – электрического или водяного.

Перед тем, как приступить к работе, необходимо разобраться в нюансах работы, в последовательности действий и монтаже каждого вида теплых полов.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

• кабельный
• кабельный на основании
• пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

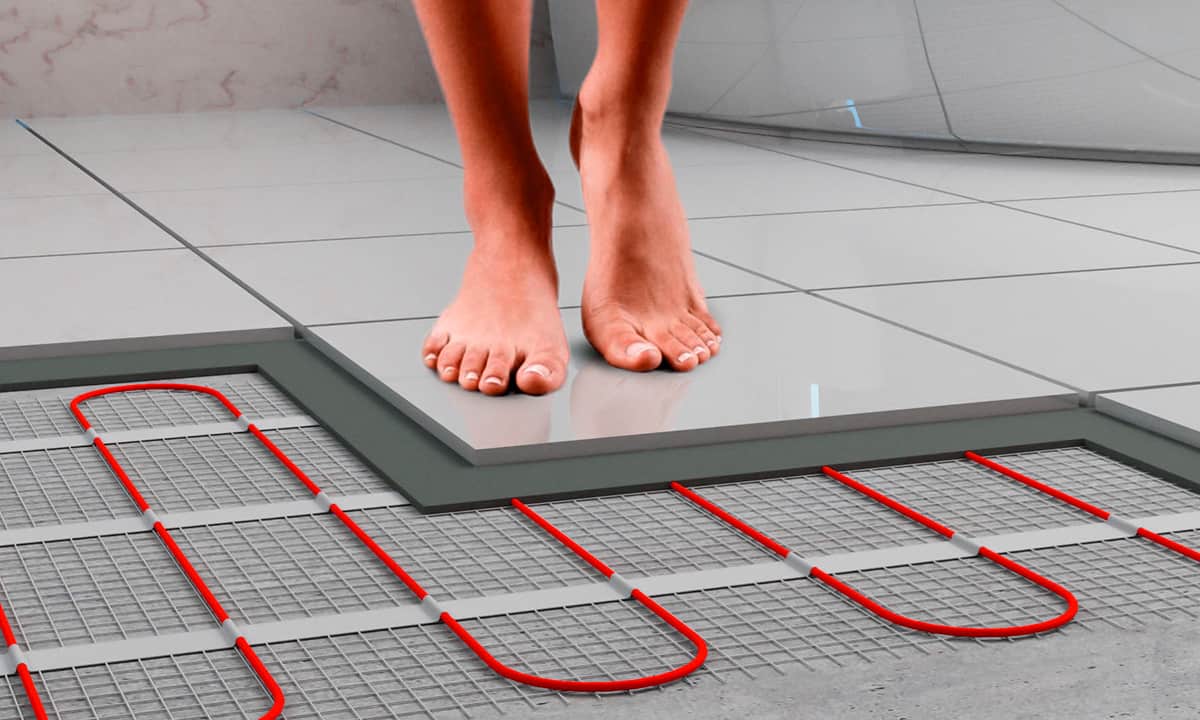

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Основы безопасного использования

Чтобы инфракрасная отопительная система была безопасной, важно сделать грамотный расчёт и монтаж, согласно технологических рекомендаций:

• производить монтаж пола на ровную и сухую поверхность;
• делать промежутки между листами изделия не меньше 0,5 см;
• обеспечить заземление;
• подобрать плёночный пол и терморегулятор одинаковой мощности;
• подключать нагревательные элементы напрямую к автомату, и запитывать от счётчика.

Плёночное отопление способно создать комфорт в доме. Произвести монтаж инфракрасного тёплого пола под керамическую плитку под силу даже не профессионалам, главное строго выполнять правила установки данной системы.

Видео инструкции
