Что такое конечный выключатель — устройство и принцип работы

Как подключить концевой выключатель

Прежде чем соединять провода устройств, необходимо отключить электричество, произведя переключение в щитке. Установка концевого выключателя требует тщательной настройки срабатывания.

Для монтажа и подключения прибора нужно зафиксировать дверь с помощью четырех саморезов так, чтобы она в закрытом состоянии надавливала на клавишу концевого выключателя, а в открытом — кнопка освобождалась. Подсоединить электроцепи выключателя через клеммную колодку к току 220 В.

Выключатель концевой в электрической цепи должен быть последним элементом перед питающим проводом.

Для входной двери

Концевой выключатель на входную дверь предназначен для обеспечения функционирования сигнализации и активации света в квартире. Целесообразнее устанавливать бесконтактные датчики, т. к. они занимают мало места и довольно надежны при эксплуатации.

Перед монтажом следует учитывать положение двери и концевика. Для подсоединение прибора электроцепи необходимо проводить на несгораемом основании в противопожарных целях. Работать по монтажу и настраивать выключатель следует сертифицированным инструментом.

Для шкафа-купе

Целю установки концевых выключателей является обеспечение автоматического освещения при открывании двери. Для начала необходимо проложить к шкафу электропроводку. На торцах раздвижных дверей требуется установить дверной механический выключатель с напряжением 220 вольт. Все провода необходимо уложить в защищенных лотках. Затем производится разметка установки светильника и концевых. После монтажа выполняется подключение проводов и налаживается работа концевых выключателей.

Для раздвижных дверей

Для раздвижных дверей монтаж концевого выключателя производится аналогично установке для мебели, но следует при этом применять ультразвуковой датчик.

Для распашных дверей

Для распашных дверей нужно применять механический кнопочный выключатель типа 4313WD. Провода к месту установки прокладываются в лотках. Наладку работы выключателя своими руками нужно выполнять аккуратно не повредив его, т. к. рабочий ход штока составляет 3,5 мм.

Для ворот

Для автоматического открытия и закрытия ворот применяются роликовые механические концевые выключатели. Сделать установку возможно только на откатных воротах, т. к. они имеют меньшие люфты механической части, чем распашные. На торцах ворот необходимо установить концевые, которые будут подключены на двигатель привода открытия и к пускателю.

Для автомобиля

Установка концевых выключателей в машине необходима для функционирования сигнализации и освещения. На двери капота и багажника применяется простой кнопочный переключатель. Для дверей салона — бесконтактный. После подключения концевиков для авто следует настроить чувствительность работы охранной системы.

Схема подключения двигателя через концевики

Сообщение tupos » 01 ноя 2015, 16:40

nickson , у меня терпения хватило только до 2.52.

По сути вопроса: набросал схему на реверсивном контакторе

СРОЧНЫЙ ВОПРОС по концевикам

Сообщение tupos » 01 ноя 2015, 16:58

Поясню работу.Нажимам кнопку SB2, ворота начинают открываться, контакты концевика SB5 замыкаются; ворота доходят до концевика SB4, его контакты размыкаются, катушка контактора КМ1 обесточивается, элктродвигатель выключается. Нажимаем SB3, ворота начинают закрываться, контакты концевика SB4 замыкаются; ворота доходят до концевика SB5, его контакты размыкаются, катушка контактора КМ2 обесточивается, элктодвигатель выключается.

Вместо кнопок можно установить исполнительное устройство, управляемое по радио. Остальная часть схемы останется без изменений. Контакторы должны иметь механическую блокировку. Электрическая блокировка на схеме показана.

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение elalex » 02 ноя 2015, 09:23

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение МИША » 09 мар 2016, 16:52

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Андрей Ingener » 09 мар 2016, 17:09

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Восток » 09 мар 2016, 19:10

На кранбалках стоят в щите тельфера микров концевики, которые срабатывают,один от мальтийского креста при опускании груза ниже нормы,второй от груши , которая находится на тросу, от чрезмерного подъема.Так же есть один концевик который стоит на ходе кранбалки. Там по обе стороны перед отбойником стоит так называемая лыжа. Она то и давит на концевик.

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение МИША » 10 мар 2016, 09:52

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение TOPMO3 » 10 мар 2016, 10:12

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение mastervictor » 10 мар 2016, 10:21

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение TOPMO3 » 10 мар 2016, 10:33

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Mikako » 13 мар 2016, 14:47

Схема управления электродвигателем ворот с помощью концевых выключателей

Сообщение Восток » 13 мар 2016, 16:10

ПУЭ5.3.38. Включение обмоток магнитных пускателей, контакторов и автоматических выключателей в сети до 1 кВ с заземленной нейтралью может производиться на междуфазное или фазное напряжение.

При включении обмоток указанных выше аппаратов на фазное напряжение должно быть предусмотрено одновременное отключение всех трех фаз ответвления к электродвигателю автоматическим выключателем, а при защите предохранителями — специальными устройствами, действующими на отключение пускателя или контактора при сгорании предохранителей в одной или любых двух фазах.При включении обмотки на фазное напряжение ее нулевой вывод должен быть надежно присоединен к нулевому рабочему проводнику питающей линии или отдельному изолированному проводнику, присоединенному к нулевой точке сети.

1. Так как вы в схеме цепи управления , управляете подачей фазы на катушку, то естественно контакт теплового реле должен разрывать фазу а не ноль. 2. При витковом замыкании части катушки на корпус, ток такого замыкания может оказаться ниже мгновенного расцепителя автомата защиты, и контактор останется влюченным. контакты теплового реле будут исключены с цепи при такой ситуации.

Источник

Стандарты и рекомендации

Действующий на территории Республики Беларусь стандарт (TKП 45-4.04.-149-2009), требует обязательное наличие искусственного источника освещения в каждом помещении.

В жилых и общественных помещениях, в большинстве случаев применяют систему общего освещения (нормированная освещенность).

Для рабочих мест (на кухне, в мастерской, в гараже, в кабинете, в детской), мест для чтения (в кабинете, в гостиной, в спальне), для подсветки предметов интерьера (картин, скульптур, зеркал, книжных или декоративных полок), следует предусматривать дополнительные светильники с возможностью независимого управления.

В административных и общественных зданиях обязательно, а в собственных квартирах и загородных домах настоятельно рекомендуется предусматривать автономное аварийное освещение.

Где размещать светильники?

Как правило, светильники подвешиваются или закрепляются на потолке. В подсобных помещениях (коридоры, кладовые, передние, холлы), а также в дополнительных помещениях (мастерские, игровые и т.д) общее освещение допускается осуществлять настенными светильниками.

Возможна установка дополнительных светильников, создающее необходимую повышенную освещенность в тех местах, где это требуется. Следует также не забывать обеспечивать наружным освещением все точки входа в дом.

Существуют строгие нормы установки светильников во влажных помещениях, в ванных комнатах и душевых.

Выполняя электромонтажные работы, делайте так, чтобы все выключатели устанавливались одинаковым образом. По сложившейся практике обычно нажимают вверх клавиши выключателя, чтобы зажечь лампу, а вниз, чтобы ее выключить. В Европе принято наоборот: вниз — включить свет, вверх — выключить.

Коротко, о требованиях к проводке освещения:

Электропроводка: Отдельная линия от электрического щита для одной или нескольких цепей освещения.

Кабель: ВВГнг-LS или NYM. Количество жил в кабеле определяет выбранная схема для реализации управления освещением. Как правило наиболее часто используются трех- , четырех-, и пятижильные кабели.

Сечение кабеля: 1,5 мм2 (следует помнить о нагрузке и длине кабеля). Использование большего сечения допускается, но не рекомендуется. Это связанно с тем, что большинство светильников рассчитаны на подключение проводов небольших сечений, а подключение жил 2,5 мм² и больше, может серьезно усложнить процесс подключения и монтажа.

Защита линии от КЗ (короткого замыкания) и перегрева кабеля: Автоматический выключатель на 10А тип B или С.

Защита линии от утечки тока: Несколько цепей освещения могут быть защищены одним УЗО 25-40 А 30 мА, тип АС или A.

Для удобного и комфортного освещения надо уметь подбирать наиболее подходящий способ управления светом. Можно использовать простые решения с применением простых одноклавишных или двухклавишных выключателей. Для регулирования мощности освещения можно использовать диммеры (регуляторы освещения).

Можно использовать более сложные схемы для управления светом из двух и более мест (проходные выключатели, импульсные реле). Можно использовать еще более сложные схемы, в которых используются реле времени, контакторы, датчики движения и др. Они позволяют оптимально управлять освещением при самых разнообразных требованиях.

Правила подключения

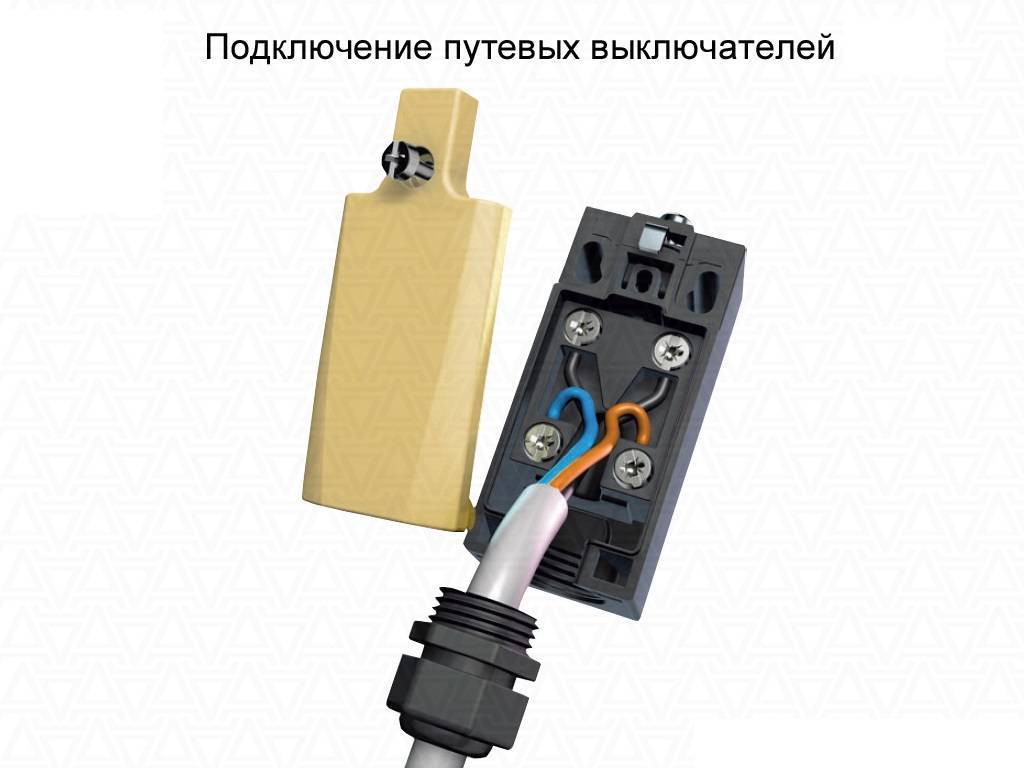

Несмотря на достаточно простую конструкцию концевых выключателей, они используются в электрооборудовании, где есть сложные электрические цепи. В итоге, подключать их должны специалисты, умеющие работать с принципиальным схемами подключения концевых выключателей. Подключение датчика происходит двумя проводами, красным и черным. Первый находится под напряжением, второй без него. Установлены они в цепи так, как указано на схеме.

При срабатывании прибора создается щелчок. Индикаторный вид выключателя подключается так же, как и обычный механический. Есть еще третий провод зеленого цвета. О том, что сработал выключатель, будет сигнализировать светодиод со щелчком.

Обратите внимание! Сбой работы может происходит из-за запыленности с солнечным светом. Если сработает оптическая пара, то включится светоизлучающий диод

Специфика подключения оборудования

Выбор приборов: выключатели vs переключатели

Прежде чем идти в магазин светотехники за необходимыми материалами, вначале надо разобраться в терминологии и различных приборах коммутации электричества.

Для большинства начинающих электриков что выключатель, что переключатель – это одно и то же. Однако они только внешне похожи друг на друга. По принципу действия эти устройства различаются кардинально.

Обычный «ВЫКЛЮЧАТЕЛЬ» представляет собой простейший размыкающий/замыкающий электрическую цепь ключ. У него один входящий и один выходящий провод. Плюс есть двух- и трехклавишные устройства с большим количеством контактов. Однако это просто два или три собранных вместе в едином корпусе выключателя.

«ПЕРЕКЛЮЧАТЕЛЬ» – это коммутирующее устройство, в котором одна входящая электроцепь переключается на одну из нескольких выходящих цепей. Нередко подобный прибор также называют «перекидным выключателем», так как у него имеется клавиша для перекидывания контактов из одного положения в другое.

По минимуму в таком одноклавишном приборе три контакта (один входящий и пара выходящих). Если клавиш две, то клемм уже шесть (пара на входе и четыре на выходе).

Под термином «ПРОХОДНОЙ ВЫКЛЮЧАТЕЛЬ» понимается несколько переключателей, соединенных между собой по определенной схеме. Подобный коммутатор предназначен для включения/выключения единого источника света сразу из нескольких точек в помещении или огороженной территории с освещением.

В итоге двухконтактный выключатель предназначен для разрыва одной электрической цепи с фазой, посредством которой запитана лампочка освещения. А трехконтактный переключатель используется для создания новых отдельных контуров электропитания.

Первый вариант нужен для прекращения подачи тока по какой-либо цепи, а второй – для переключения между цепями. Внешне оба устройства выглядят абсолютно одинаково. Это корпус с одной или несколькими клавишами. При этом переключатель применять в режиме выключателя можно, а наоборот нет.

Сделать из двухконтактного прибора трехконтактный невозможно. А вот исключить использование одной из цепей вполне допустимо. Но для организации управления светом из нескольких точек надо покупать только переключающие устройства с тремя и более контактами.

Принцип работы

Концевой выключатель или концевик является устройством, которое подает команду или лично размыкает/замыкает электроцепь исполнительного механизма. Сигнал для командной подачи — внешний вид воздействия подвижной детали на выключатель. Он призван автоматизировать управление и освободить людей от того, чтобы они выполняли однотипные и примитивные действия. В этом заключается цель его работы.

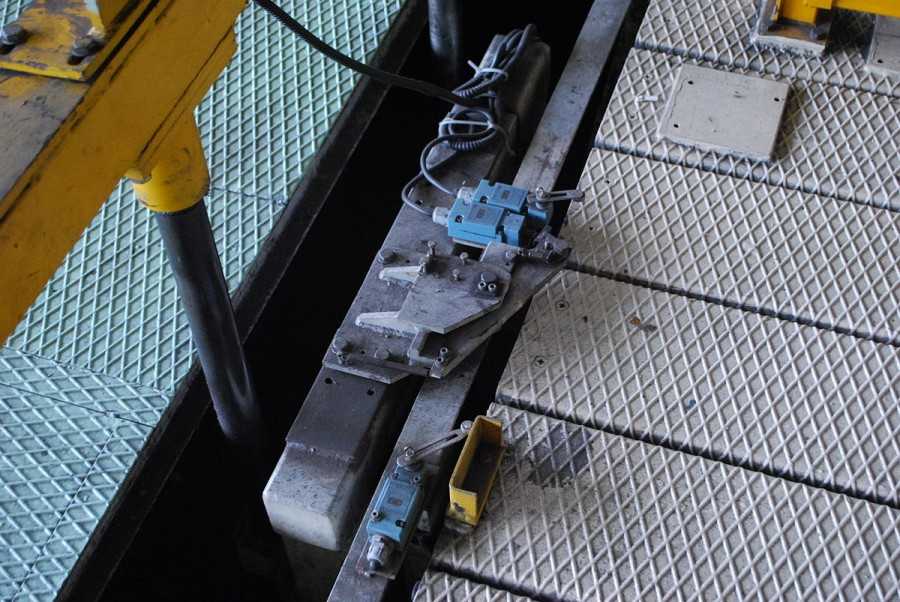

Концевой выключатель как самое распространенное оборудование

Внешне он является самостоятельным компактным прибором, устанавливаемым в управляемом механизме. Это не считается начальной или конечной точкой пути. Для того чтобы воздействовать на концевик, могут быть применены детали, которые располагаются на любом месте в шкафу. Нередко обеспечение движения происходит одним и тем же выключателем, который контактирует с подвижным узлом.

Обратите внимание! Концевик подает или отключает напряжение по положению. Он может оказывать как прямое механическое действие или косвенное действие

Так, он может создавать толчок с касанием или нажатием или же ультразвук с инфракрасным излучением.

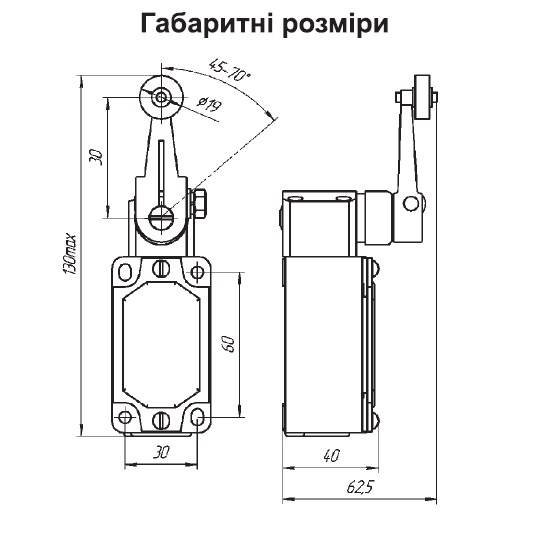

Схематическое устройство концевого выключателя

Комплектации автомобиля

Многие владельцы автомобиля Лада сталкиваются с заводскими недоработками. Не стала исключением и современная модель Гранты. После покупки транспорта владелец обнаруживает изъяны в схеме сигнализации и освещения салона. При первом же осмотре Лада Гранта выясняется, что либо отсутствует штатная проводка до концевиков двери, либо кнопок нет совсем.

Электромеханические устройства замыкают цепь при открытии двери. В данном случае питание подается на лампу освещения салона. Параллельно направляется импульс в схему сигнализации. Но АвтоВАЗ решил сэкономить на таких «мелочах», как концевые выключатели. Владельцам новой машины необходимо самостоятельно устранить эти недостатки.

Существуют различия в схемах подключении сигнализации между различными комплектациями ВАЗ 2190:

1. Стандарт. В посадочные места вместо кнопок вставлены пластмассовые заглушки. Проводка в этой модификации полностью отсутствует.
2. Лада норма. Концевик стоит на водительской двери, а в остальных посадочных отверстиях — заглушки, но проложена проводка.
3. ВАЗ 2190 люкс. Присутствует полный комплект концевых элементов во всех дверях. Но лишь водительский концевик включает лампу освещения и индикатор незакрытых дверей на приборной панели. При открытии пассажирской двери загорится лишь освещение.

Как подключить контактор

Особенности подключения светодиодных лент

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Устанавливается он на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. Поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован ключом или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Что представляют собой концевые выключатели?

Выключатели-концевики — электротехнические устройства, предназначенные для размыкания и замыкания рабочей цепи. Монтируют их на движущиеся механизмы для ограничения их перемещения в заданных границах. Функции, которые выполняют эти устройства, идентичны стандартному выключателю.

Начинка концевых выключателей заключена в прочный корпус, чаще всего металлический. Все его элементы оптимизированы для простого закрепления и легкой ориентации в пространстве.

Яркие, разных цветов светодиоды позволяют контролировать подачу питания и срабатывание датчика. Две пары контактов, чаще всего имеющихся в концевике, дают возможность осуществлять контроль состояния его подключения.

Если при замкнутой паре за передачей сигнала не следует его возвращение, это указывает на неисправность кабеля, ведущего к выключателю. После срабатывания датчика для прохождения сигнала возможно использовать разомкнутую пару контактов.

Чувствительные датчики являются основой в системах защиты от протечек. При обнаружении воды, для выявления которой они предназначены, устройства не только сигнализируют об назревании аварийной ситуации в звуковом и цветовом режиме, но и блокируют работу систем, по которым транспортируется вода.

Различие по функциональному назначению

Выключатели даже одного типа и исполнения могут выполнять различные функции. В большинстве случаев это различие определяется конструкцией контактной группы, но не всегда.

Ключ

Обычный бытовой размыкатель-замыкатель электрической цепи, самый распространенный тип. В зависимости от количества клавиш управляет соответствующим числом контактных групп.

Контактные группы выключателей типа «ключ».

Выводы контактов со стороны питания обычно объединены.

Кнопка

Принцип работы выключателя с кнопкой отличается только направлением воздействия и, в некоторых случаях, отсутствием фиксации в нажатом положении.

Контактная группа кнопочного прибора.

Функционал контактов тот же, но устроен немного по-другому и на схеме обозначается другим символом.

Проходной

Этот тип включателей представляет собой, скорее, переключатель. Он оснащается перекидной контактной группой – в одном положении замкнута одна пара контактов, в другом – другая. Такие аппараты бывают в одноклавишном и двухклавишном исполнении.

Схема контактов проходного выключателя.

На вид он может не отличаться от обычного ключа (если нет маркировки), но на тыльной стороне обычно наносится его внутренняя схема. Бывает в одиночном или двойном исполнении.

Тыльная сторона проходного аппарата.

Используются такие аппараты в тех случаях, когда надо организовать независимое управление освещением из двух или более пунктов.

Перекрестный

У этого переключателя одна клавиша управляет двумя перекидными группами контактов, соединенными особым образом.

Схема контактов прибора перекрестного типа.

Такой аппарат используется совместно с проходными там, где надо управлять нагрузкой из трех и более мест.

Совмещенные приборы

Для повышения комфортности управления светом в квартире, офисе или на производстве созданы приборы, совмещающие несколько функций. Можно, например, приобрести:

• поворотный выключатель с диммером;
• проходной переключатель с диммером;
• другие приборы.

Безграничные возможности по совмещению функций имеют аппараты на основе микроконтроллеров. Такие включатели применяют в системах «Умный дом».

В продаже доступно множество бытовых выключателей освещения, различающихся по исполнению, функционалу, внешнему виду. С их помощью можно организовать систему освещения от простой до управляемой со смартфона

Для этого важно понимать возможности и знать ассортимент современных коммутационных приборов

Устройство конечных выключателей

Конструкция любого такого устройства состоит из:

Корпуса. Он может быть выполнен из диэлектрического или токопроводящего материала, в зависимости от исполнения. Подвижной части с помощью воздействия, на которую происходит нажатие на контактную группу. Отсутствует подвижной механизм в герконах и бесконтактных концевых аппаратах. Контактная часть. Может содержать как замыкающие (нормально открытые), так и размыкающие (нормально закрытые) контакты

При выборе концевого выключателя стоит обратить внимание на напряжение и ток, который будет протекать по контактам. Так как от этого напрямую зависит продолжительность исправной работы выключателя. Это зависит от управления какими механизмами он предназначен

Это зависит от управления какими механизмами он предназначен.

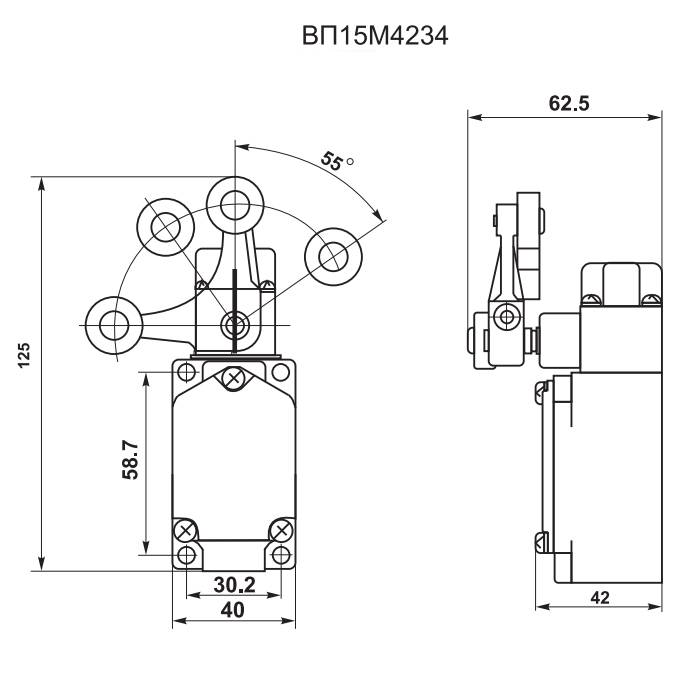

Механические

Механические концевые выключатели бывают разной конструкции, которая и определяет область их применения.

Основные их виды:

Чаще всего они применяются, конечно же, в производственных целях, металлургии, машиностроении, строительстве. Зачастую они оснащены резиновым уплотнителем и содержат группу контактов в которые входят и замыкающие и размыкающие.

Одна из разновидностей такого рода концевиков называются микровыключатели и принцип действия их аналогичен с обычными. Вот только размеры и токи значительно меньше. Рабочий ход такого элементы измеряется миллиметрами, и поэтому они применяются с использованием дополнительного рычага, который может быть оснащён небольшим роликом. Поэтому установка его потребует тщательной настройки срабатывания.

Бесконтактные

Все эти устройства бесконтактной коммутации делятся на:

• Емкостные — основаны на взаимодействии с человеческим телом. Дело в том что когда человек приближается к нему то возникает электрическая ёмкость в результате которой, приводится в действие контур мультивибратора, установленный внутри концевика. Чем ближе приближается человеческое тело тем больше ёмкость и ниже частота импульса. Такой элемент обладает большой чувствительностью. Основную функцию выполняет пластина, плотно присоединенная к конденсатору.
• Индуктивные — это электронный бесконтактный выключатель отзывается на передвижение магнитного материала. В зависимости от этого такой датчик оснащён металлическим или же немагнитным сердечником. При приближении или отдалении объекта, на который настроено срабатывание, он вырабатывает электрические импульсы, которые обрабатываются пороговым элементом, и даётся сигнал на закрытие или открытие ключа.
• Оптические — это особая разновидность концевых выключателей, которая оснащена инфракрасным светодиодом и специальным транзистором, улавливающим этот сигнал (фототранзистором). Оптический элемент работает вне зависимости от естественного освещения. При прерывании луча светодиода фотоэлемент будет закрываться, тем самым выключая исполнительный механизм, в схему которого он подключен.
• Ультразвуковые. Здесь применяются уже кварцевые звуковые излучающие элементы. Они также могут применяться как датчики движения или объёма. При появлении в радиусе его действия меняется амплитуда звукового сигнала определённой частоты, зачастую неслышной человеческому уху.

На базе этих выключателей изготавливаются всевозможные датчики контроля сыпучих и жидких материалов, дозаторов и т. д.

Магнитные

Электромагнитный концевой выключатель (герконовый) реагирует на постоянное магнитное поле. Содержит зачастую один

Автомобильные

Такие применяемые в автомобилях устройства применяются зачастую для схем освещения и сигнализации. По большому счёту это механический конечный выключатель. Конструктивно он выполнен с одним выводом, на который подключается положительный потенциал. Отрицательная клемма считается корпусом, зажимаемым к металлическому элементу кузова машины.

При этом нужно следить чтобы часть кузова где устанавливается концевик была зачищена от краски.

Зачастую оснащён несколькими группами размыкающих и замыкающих контактов.

Пневматические

Пневматический концевой выключатель — это устройство, которое может останавливать подачу сжатого воздуха или другого газа за счёт нажатия на управляющую кнопку или рычаг. При этом существует ещё одна разновидность данных выключателей, которая срабатывает при достижении определённого давления в системе.

Хотелось бы напомнить что подключать или отключать концевые выключатели к электрической схеме стоит при полностью снятом напряжении. После чего указателем напряжения убедится в его отсутствие, а металлические корпуса нужно обязательно заземлять.

Инструкция настройки автоматики

Полная настройка потолочного электропривода гаражных ворот включает в себя

• регулировку крайних положений верхнего и нижнего
• регулирование усилия хода полотна по направляющим
• программирование дистанционных пультов

Инструкция по настройке конечных положений полотна электропривода Sectional-750 (SE-1200; Fast-750)

1_ Настройка верхнего конечного положения гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «. Далее отпускаем и опять нажимаем » P «, начнет мигать » 1 «.

Далее клавишей » + » устанавливаем необходимое верхнее положение полотна ворот. Нажатием клавиши » P » сохраняем данное положение полотна гаражных ворот.

2_ Настройка нижнего положения полотна полотна гаражных ворот

Нажимаем и удерживаем клавишу » P » пока не загорится » 1 «.

Далее жмем » — «, режим переключается на канал №2. Жмем » P «, пока цифра 2 заморгает. Клавишей » — » регулируем необходимое конечное положение полотна. Сохраняем данное положение нажатием » P «.

Итоговое сохранение верхнего и нижнего положения полотна гаражных ворот:

Нажимая клавишу » + » устанавливаем цифру » 1 » на дисплее. Далее жмем клавишу » P » в течении 5 секунд. На дисплее появится » 0 «.

Программирование полностью сохранено и завершено.

НАСТРАИВАЕМ ПУЛЬТ

Инструкция настройки пульта ДорХан для потолочного привода Sectional-750 (SE-1200; Fast-750)

На дисплее электропривода нажимаем и держим кнопку R. Должен на мекунду появиться и погаснуть еще один ноль.

После этого выбираем нужную кнопку на пульте и жмем на нее два раза. Пульт запрограммирован!

ВИДЕОИНСТРУКЦИЯ

Программируем пульт SE-750 (SE-1200); Настройка верхнего, нижнего положения и усилия ворот.

НАСТРАИВАЕМ ОТКАТНЫЕ АВТОМАТИЧЕСКИЕ ВОРОТА

Инструкция настройки пульта ДорХан для привода откатных ворот Sliding 800 (SL-300; SL-1300; SL-2100)

Должен мигать индикатор.

Отпускаем клавишу и нажимаем уже на пульте ДорХан кнопку (2 раза), которую выбрали для данного открытия устройства.

Запись пульта окончена.

ВИДЕОИНСТРУКЦИЯ

Программируем пульт Sl-300 (Sl-800; Sl-1300; Sl-2100) новая плата привода; Плата привода без защитного кожуха.

Источник

Как обмануть Геркон

Громадное число клиентов, которыми на сегодняшний день располагает СпецЛаб, не может не приносить свои плоды. Постоянные отзывы и обмен опытом прибавляют практических знаний. Вот и последняя новость не осталась без внимания. Недавний клиент поделился своим способом применения детектора фона. Кстати, он пришел к нам именно за аналитической системой – другие способы самосохранения для него уже умерли.

Его небольшой по сегодняшним меркам супермаркет преимущественно продовольственных товаров имеет 82 двери, ведущие в различные коридоры и выходы. Его сигнализация сделана по самому последнему слову техники, стоит одна из самых дорогих систем безопасности. Проект производила очень известная, соответственно, опытная компания.

Особенности работы

Концевой выключатель имеет определенный принцип работы, благодаря которому он запускается и приводится в движение. Коммутационный аппарат будет срабатывать в момент соединения с восстановленным ограничителем, в этот момент прекращается подача питания на электрическое оборудование

Очень важно, чтобы все элементы данного устройства работали надежно и правильно, выполняя все необходимые команды. При этом, все должно безупречно работать, не смотря на тип, конфигурацию аппарата и на способ его подключения

Именно поэтому область применения путевого выключателя находится в местах особой опасности.

В момент контакта подвижного механизма с устройством концевого выключателя, он подает сигнал. Это будет говорить о том, что появилась опасность в электрической цепи. Данное устройство является датчиком, оснащенным системой автоматического выключения.

Концевой выключатель: принцип работы и основные характеристики. Проверенные схемы подключения своими руками!

Концевики, конечники, концевые или конечные выключатели – так называют устройство для ограничения движения механизма. К ним предъявляют особые требования по настройке срабатывания. При неправильном применении (расположении в электрической схеме), может случиться авария – сломаться движущийся механизм.

По принципу работы оно напоминает обычный выключатель, только работает не вручную при непосредственном нажатии клавиши по желанию, а в особых ситуациях – при необходимости не допустить дальнейшего движения, ограничить его в допустимых пределах.

Краткое содержимое статьи:

Автоматические выключатели: маркировка и обозначения

Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.

Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.

Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.

Маркировка автоматических выключателей читается на корпусе сверху вниз.

1. Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
2. Номер серии или каталога (серии S200У, SH200 компании ABB).
3. Время-токовая характеристика (А, В, С) и номинал в амперах (I_ном.).
4. Номинальное напряжение.
5. Предельно допустимые величины токов отключения при к. з.
6. Класс токоограничения.
7. Артикул производителя, по которому можно найти данный тип автомата по каталогу.

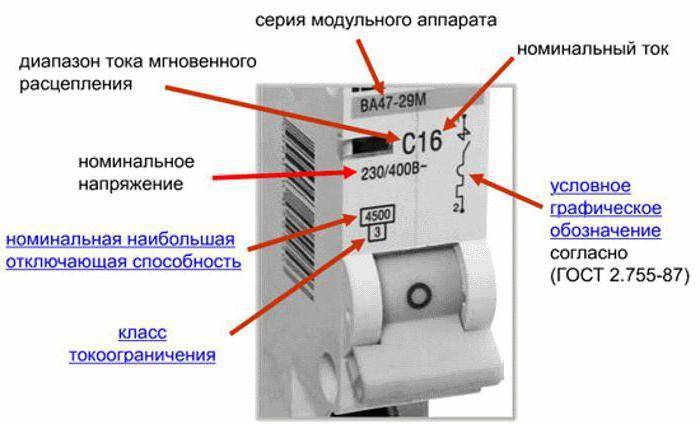

На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.

Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.

Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.

Схема подключения концевого выключателя к пускателю

Концевые выключатели в основном применяются в промышленной, бытовой автоматике, а также в электротехнических изделиях. По своим функциям устройства аналогичны обычному выключателю, имеются отличия лишь в конструктивности. Все виды таких датчиков действуют на мотор любого привода, а также пускатель и цепи освещения.

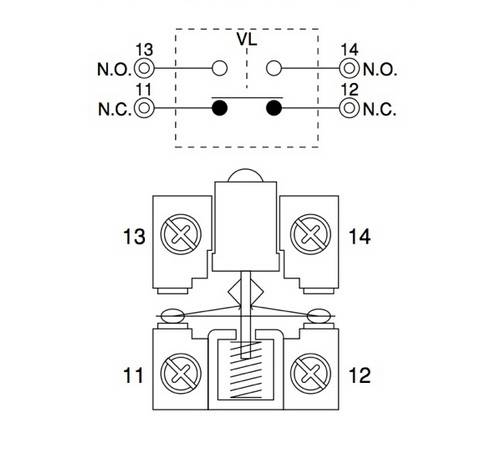

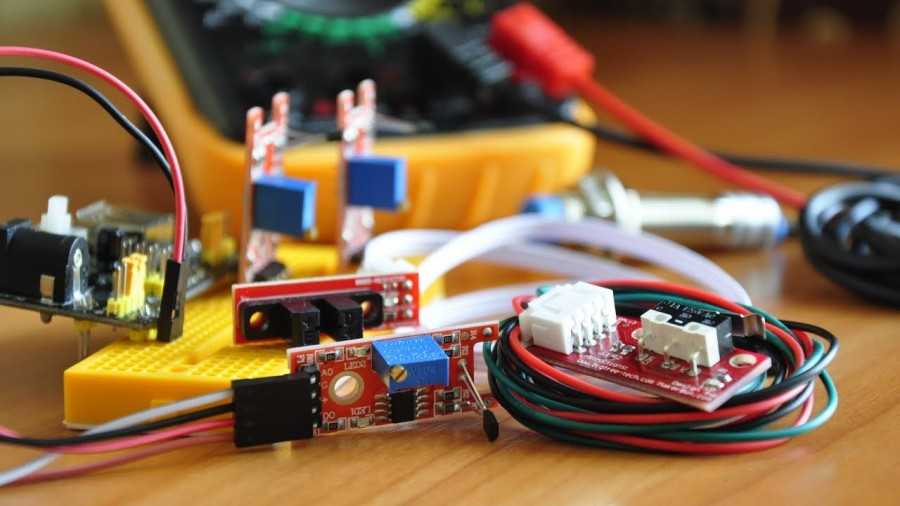

Концевым называется конечный выключатель, который устанавливается в системе управления формирования сигнала, дающего разрешение на дальнейшую работу схемы. Он, как правило, имеет несколько пар контактов (открытых и закрытых). Но существуют и бесконтактные концевики, которые состоят из инфракрасного светодиода и фотоэлемента, расположенных друг напротив друга.
