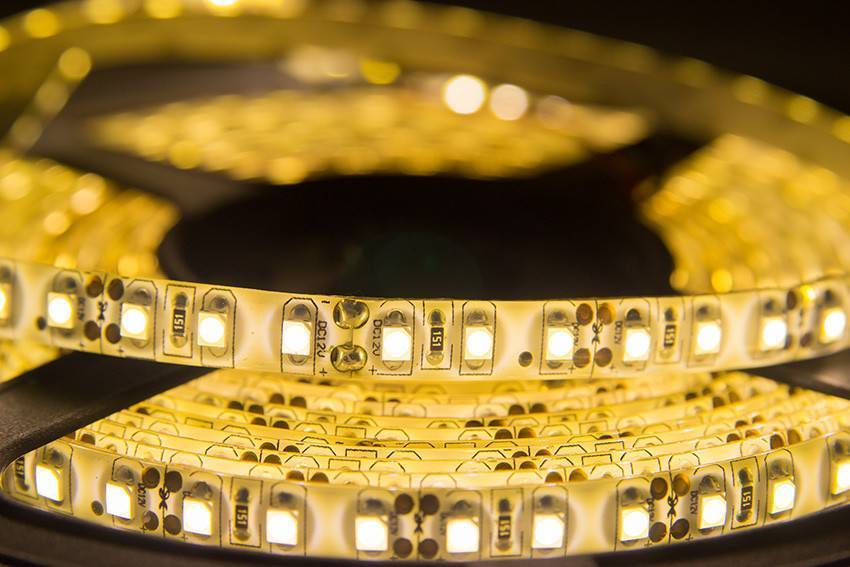

Как подключить светодиодную ленту

Достоинства и недостатки адресных светодиодных лент

Основные достоинства и недостатки адресной светодиодной ленты такие же, как и у обычных LED лент. Но есть некоторые особенности, которые являются их отличительной чертой.

Достоинства пиксельных LED лент:
множество вариантов использования;
высокая яркость и низкое энергопотребление;
возможность передачи любого цвета;
возможность управления каждым светодиодом по отдельности.

Недостатки пиксельных LED лент:
невозможность использования при отрицательных температурах, появляются сбои в работе драйвера;
невозможно включить светодиодную ленту без управляющих сигналов;
требуются мощные блоки питания.

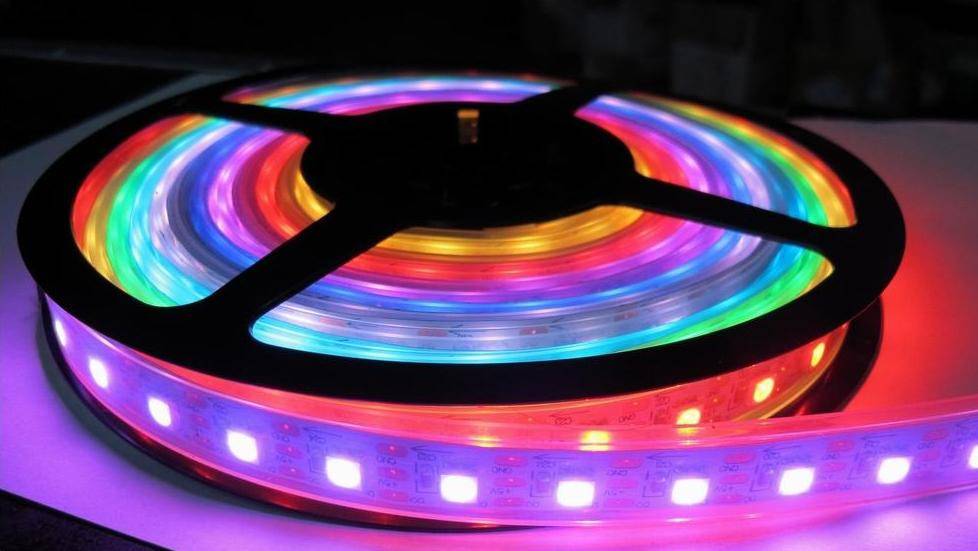

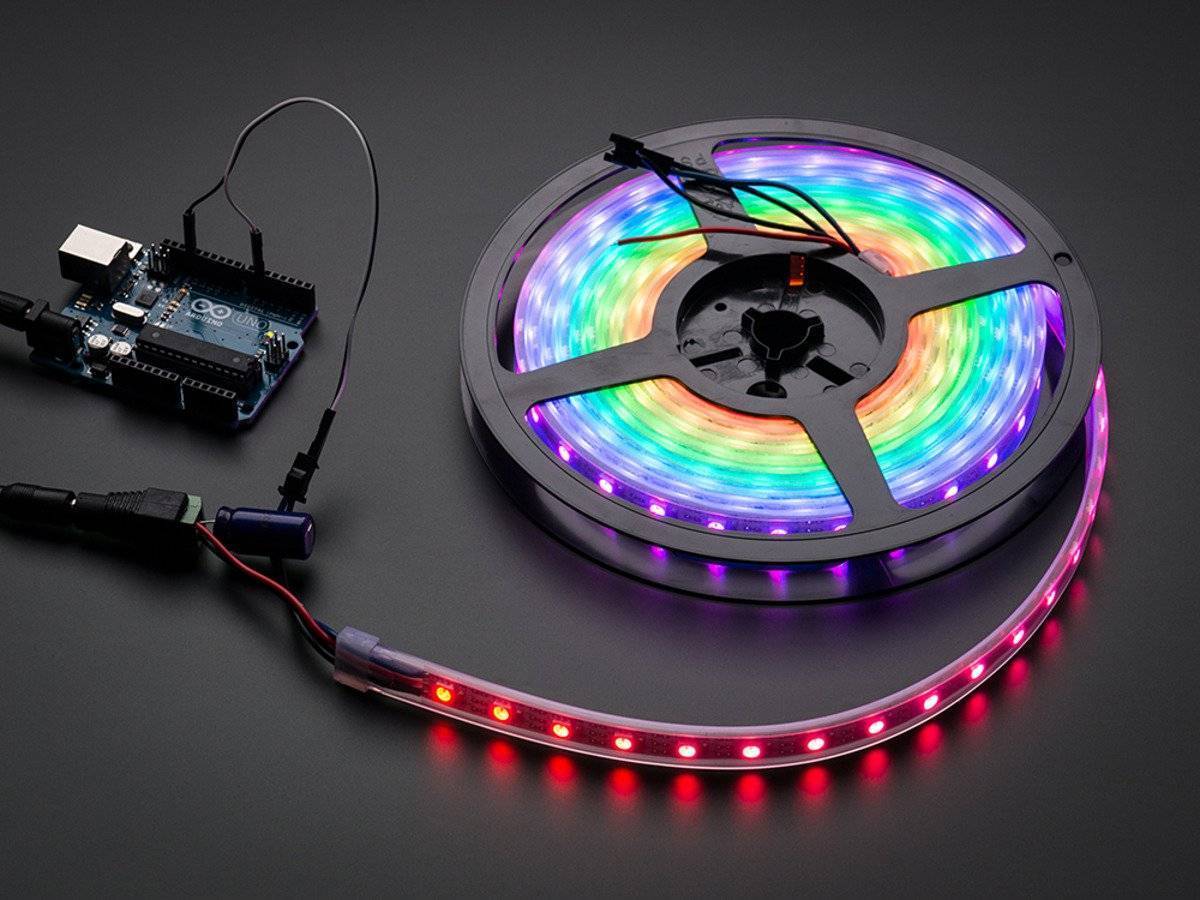

Что такое адресная светодиодная лента?

Адресная светодиодная лента – это RGB светодиодная лента, в которой можно по отдельности управлять любым светодиодом, так как каждый светодиод имеет свой управляющий контроллер и уникальный адрес в цепочке светодиодов.

Чем отличается RGB светодиодная лена от адресной?

Адресная светодиодная лента отличается от обычной RGB LED ленты способом подключения и управления, а также возможностями, так как в адресной светодиодной ленте можно управлять каждым светодиодом в отдельности.

Где применяются адресные светодиодные ленты?

Адресные светодиодные ленты применяются при декоративном оформлении помещений, для декоративной подсветки объектов, а также с их помощью можно составить целые панели для отображения цветных изображений или даже текста, в том числе бегущей строки.

Потребляемая мощность

Для создания светового потока светодиод потребляет электрическую мощность. Хотя отношение этой мощности к интенсивности излучения у LED намного выше, чем у лампы накаливания, светильники в виде ленты могут потреблять значительный ток. Он определяется:

  • энергопотреблением единичного элемента (зависит от его типа);
  • количеством LED, установленных на ленте (зависит от плотности расположения).


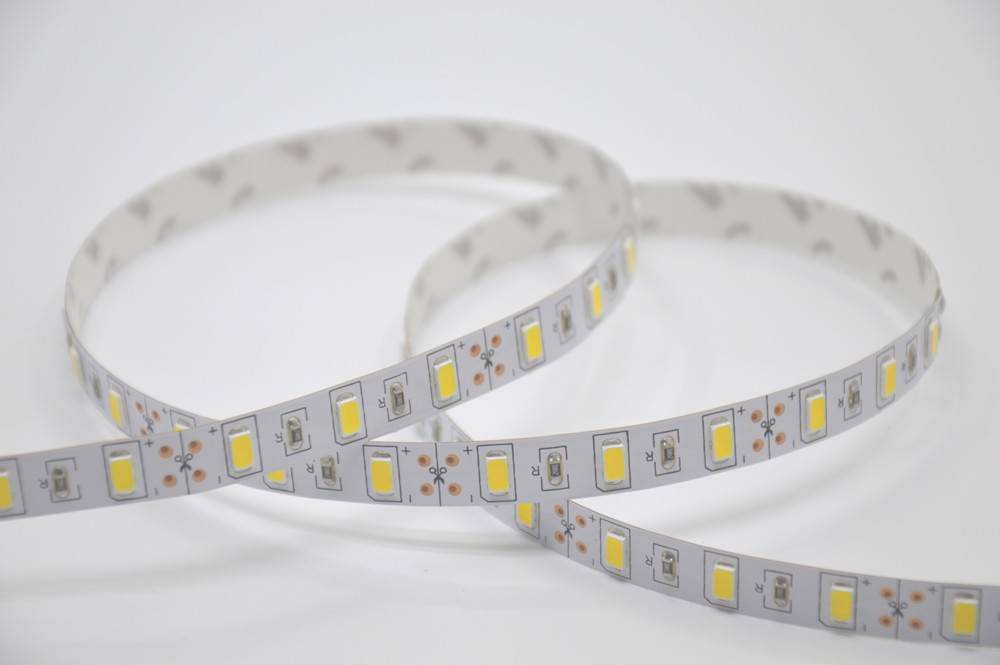

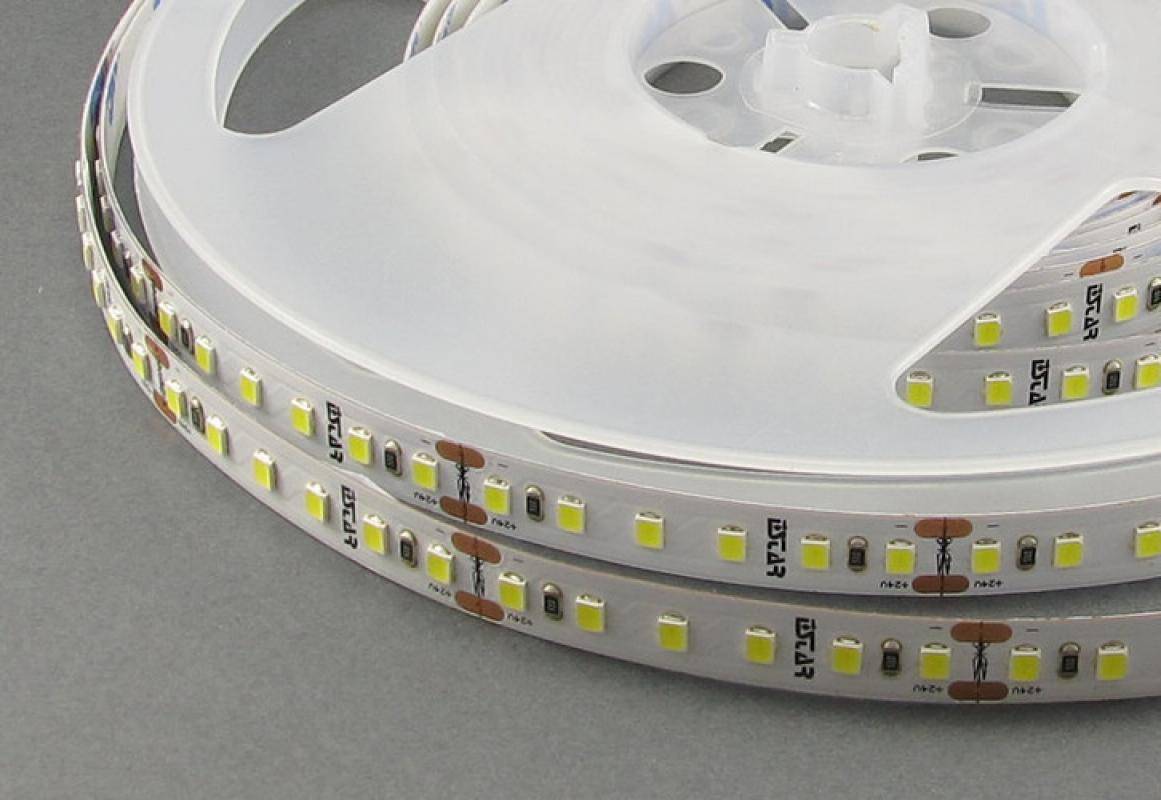

Примеры размещения светодиодов с разной плотностью и количеством рядов.

На практике имеет значение такой параметр, как мощность, потребляемая одним метром ленты. При расчетах системы освещения отталкиваются от этой характеристики. В наиболее распространенной маркировке для этого параметра места не нашлось, но некоторые производители относятся к нему серьезно. Так, одна из лент, выпускаемых под брендом Apeyron, обозначается, как Apeyron Electrics LSE-159 SMD 5050 30LED IP20 12В 7,2Вт 5 м. Здесь 7,2 Вт – удельная мощность потребления.

Как подключить диодную ленту к блоку

Как правильно установить светодиодную ленту и подключить ее к блоку питания? Для этого нужно изначально точно знать параметры блока питания и потребляемую мощность ленты.

  1. Параметры ленты

Технические характеристики ленты обычно маркируются на катушке. Если вам потребуется разрезать целую ленту на звенья, то нужно понимать, каким образом следует рассчитывать потребляемую мощность каждого звена.

Можно скрупулезно подсчитывать количество светодиодов в звене и умножать их число на мощность одной штуки. Но лучше поступить так: на маркировке катушки находим данные о плотности диодов на 1 погонный метр ее длины. Их количество скажет нам, какую мощность потребляет 1 метр ленты:

№ п/пВсего диодов на 1 п.м. может быть:Соответствующая потребляемая мощность на 1 п.м.
1.604,8 Вт
2.1209,6 Вт
3.24019,2 Вт

А далее следует просто умножить длину звена в метрах на данные, расположенные в третьем столбце таблицы в соответствии с показателем плотности диодов.

  1. Особенности блока

Для надежного подключения светодиодной ленты к сети следует выбирать трансформаторный блок с 30%-ным запасом мощности. Если у вас в наличии 5-метровая лента с плотностью диодов 60 на 1 п.м., то она будет потреблять всего 24 Вт. Поэтому блок для нее нужно подбирать мощностью в 32-33 Вт.

Исходящий плюсовой провод питания ленты следует подключить к разъему L трансформаторного блока. Минусовой провод подсоединяем к клемме N. Желто-зеленую пару заземления подключаем в разъем, обозначенный соответствующим значком.

Обычно после ленты всегда требуется подключить к блоку питания еще и диммер, а в некоторых случаях еще и усилитель яркости светодиодной подсветки. Он подсоединяется к отдельным клеммам трансформаторного блока:

  • Плюсовой провод со стороны блока закрепляется на клемме V+, а со стороны диммера – на клемме DC+.
  • Минусовой – V- и DC- соответственно.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, — использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

  • в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;

  • в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;

  • для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

  • малая допустимая мощность осветительного прибора;
  • как следствие небольшие размеры освещаемой зоны;
  • необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

  1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
  2. паяльник с необходимыми материалами для пайки (флюс, припой);
  3. провода;
  4. переключатель-тумблер;
  5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Размещения блока питания ленты в щите

Плюсы размещения блока в щите:

  • Открываем щит — сразу видим все блоки, контроллеры, усилители, автоматы и соединения Не надо ничего разбирать и залезать за потолок.
  • Можно размещать меньше блоков, но более мощных. Может, одного мощного хватит на всю квартиру.
  • Удобно ставить автоматы на каждый блок, чтобы можно было каждый блок отключать. Важный момент: для блоков мощностью от 150-200 ватт есть понятие пускового тока, он значительно превышает номинальный. Поэтому не надо ставить на все блоки вплоть до 1000 ватт автомат на 6 ампер. Практика показывает, что автомат категории С часто выбивается при включении блока питания от 240 ватт, а от 480 ватт лучше использовать 16 ампер, разумеется, не забывая от автомата до блока использовать кабель сечением 2.5.
  • Удобно ставить предохранители на DIN рейку. У всех производителей клемм на DIN рейку есть клеммы с предохранителями, надо только следить за тем, чтобы номинальный ток клемм был не ниже того, что у нас планируется через клемму пустить. У большинства клемм с предохранителем номинальный ток 6.3 ампера, но есть модели с током до 20 ампер.

Держатель предохранителя ABB

Минус размещения блоков в щите — надо считать падение напряжения в кабеле от блока до ленты. Как это делать — я писал здесь.

Можно для блоков питания и сопутствующего оборудования использовать отдельный электрощит. Вот пример такого щита из моего проекта:

Здесь для управления лентами общей мощностью 2700 ватт использован металлический шкаф EMW, размеры 800х600х210мм. В шкафу расположены два блока питания Meanwell по 960 ватт и три блока по 480 ватт, 9 усилителей до 15 ампер на канал, клеммы с предохранителями DKC (формат предохранителей 6х32мм, 15 ампер), автоматы и кросс-модуль для блоков питания, кросс-модули для подключения усилителей, блоков и лент, модуль управления лентами Larnitech DW-RGB03. Плюсы питания лент идут через предохранители, затем на усилитель, минусы лент на усилитель напрямую. Питание усилителей от блоков питания идёт через кросс-модуль. В принципе, тут можно обойтись и без кросс-модулей между блоками питания и усилителями, так как у блоков по три выхода для + и для -, но мне так показалось удобнее.

В общем случае кросс-модуль нам удобен для подключения лент, так как до всех лент плюс идёт общий от блока питания. Минусы от блока питания и от лент также удобно подключить через кросс-модуль, если ленты диммировать не надо, то минусы лент подключаются к кросс-модулю напрямую, а плюсы через релейный модуль. Кросс-модуль на 4 рейки, как на картинке ниже, можно использовать, когда ленты подключаются к двум блокам питания, а места в щите мало. Туда же и заземление профилей лент можно подключить, если оно есть.

На шину CAN также подключен модуль Larnitech BW-SW06 с подключаемым датчиком температуры для измерения температуры внутри щита и для контроля работы блоков питания (у них есть выходы DC OK). В основном электрощите кабель питания этого щита управления лентами защищён УЗО и автоматом и подключен через контактор, чтобы контроллер мог отключить питание щита при срабатывании датчика дыма в помещении, при критическим превышении температуры в щите (сначала можно просто отключить ленты, если не помогает, то всё питание щита) или просто при неиспользовании лент. Модули управления лентами питаются от шины, на них отключение питания блоков не влияет.

Если мы посмотрим схемы подключения усилителей к модулям управления, то мы увидим, что нам предлагается к модулю управления подключить участок ленты, соответствующий по мощности модулю, а затем через усилитель подключить дополнительные ленты.

На практике это достаточно неудобно. Если уж использовать усилитель, то лучше подключать ленты прямо к усилителю. Усилитель выбирается нужной мощности, у Arlight есть модели вплоть до 20 ампер. Усилитель для RGB и RGBW использовать удобнее, у него сразу несколько каналов. Разумеется, можно подключить белые ленты через RGB усилитель, каналы усиления у него независимые друг от друга, только надо помнить, что на один усилитель подключается один блок питания.

Этапы подключения

Стадии монтажа и пусконаладки диодной ленты включают в себя следующее: нарезка ленты нужной длины, присоединение коннекторов (если они есть в комплекте), электрическая сборка всей схемы и проверка на герметичность перед включением. Неправильное выполнение работ на любой стадии грозит выходом ленты из строя, ударом тока рядом находящихся людей или случайным возгоранием.

Нарезка ленты нужной длины

Лента на 220 вольт обладает важным отличием: длина кластера из-за большего количества – не единицы, а десятки светодиодов – вынуждает потребителя обрезать значительные участки. При подключении ленты непосредственно в розетку производители оставляют от 60 светодиодов на фрагмент. Если светодиоды двойные (последовательные, а не параллельные пары), количество светодиодов может быть снижено до 30. А это значит, что на каждый из них отводится по 7,5-8 вольт (правильно – не более 6,6). Такое парно-последовательное соединение преобладает в готовых цокольных лампочках, в которых драйвер выдаёт от 40 до 80 вольт постоянного тока (6-12 двойных последовательно-парных светодиодов).

Каждый производитель следует собственной тактике, но вывод остаётся неизменным – светодиоды соединяются последовательно. Параллельно включённые последовательные группы здесь отсутствуют, так как в качестве исходного берётся выпрямленное (постоянное) напряжение 220 вольт, получаемое из переменного, на котором и работает бытовая осветительная сеть. С этой целью лента обладает специальными пометками, на которых слой герметика уменьшен, чтобы потребителю было удобно разрезать ленту и зачистить от изолятора выводы для пайки.

Установка и закрепление коннектора

Для удобства светосборки оснащаются коннекторами. Это позволяет, не нарушая пайку и не перекусывая провода, быстро перенести подвес с лентой, кабель с сетевой вилкой в другое место. Для лент, устанавливающихся на значительно долгий период, можно воспользоваться и «глухой» пайкой – лента не переместится на новое место, а значит, нет смысла вставлять коннекторы. Паяные (несъёмные) соединения по всей длине проводки и светосборки считаются самыми надёжными – в отличие от ослабленных клемм они не искрят, так как присоединены наиболее основательно и не являются вынимающимися при выключении. Коннекторы припаиваются к проводам или обжимаются при помощи специального инструмента вроде того, что применяют для зачистки и обжима витых пар в компьютерных и серверных сетях, работающих по протоколам и стандартам локальных вычислительных систем.

Подключение проводов к выпрямителю

Провода, идущие от светодиодной сборки к розетке, должны подключаться к выпрямителю. Если проигнорировать выпрямитель, то свет от такой светоленты станет мерцающим. Провода от светоленты подсоединяются к «плюсу» и «минусу» диодно-выпрямительного моста. В состав последнего входят 4 высоковольтных диода, рассчитанных на мощность от десятков до сотен ватт. Согласно схеме даже литой мост (сборка выпрямителя в цельном, водонепроницаемом корпусе) предполагает подключение встречно включённых диодных катодов и анодов к светодиодной ленте (две точки на схематичном эскизе), а включение выводов диодов «вразнобой» (катод одного к аноду другого) – присоединение к источнику переменного напряжения. Можно использовать и однополупериодный выпрямитель (один диод), но тогда пульсации будут происходить с частотой 50, а не 100 Гц, так как отрицательная полуволна (полупериод переменного тока) отрезается. Двухполупериодный (два диода) выпрямитель также приведёт к ненужной потере мощности, поэтому лучшим вариантом считается именно диодный мост (4 выпрямительных диода). Для сглаживания пульсаций служит параллельно подключённый к «плюсу» и «минусу» выпрямителя конденсатор.

Проверка герметичности

Промышленные ленты помещаются в силиконовую или полиэтиленовую оболочку, в толще которой и находится сама лента. Она имеет вид сплюснутой трубки. На ней не должно быть никаких проколов, повреждений. Дело в том, что, когда постоянное напряжение попадёт, например, в бассейн из-за повреждения защитной оболочки ленты в процессе её работы, то это может привести к гибели людей, пришедших поплавать. Несмотря на то что вода в целом не проводит ток, принудительно её не дистиллируют, а значит, в ней имеются примеси, и соприкосновение контактов с водой под напряжением опасно для жизни людей в бассейне. Многие владельцы бассейнов и аквапарков используют водонепроницаемые светоленты класса IP-68 для подсветки воды – это создаёт красивый и презентабельный вид, но такая инициатива нуждается в тщательной перепроверке светотехники перед погружением последней под толщу воды.

Где применяются светильники на гибкой основе

Область применения LED-лент можно разделить на два больших сектора в зависимости от устройства светильника:

  1. Освещение улиц и интерьеров. Для этой цели применяются, большей частью, светодиоды белого цвета излучения. Можно выбрать светильники с теплым (красно-желтым) спектром, их применяют в жилых помещениях для спален, гостиных и т.д. Приборы, излучающие в нейтральном участке, используют для наружного освещения и в производственных помещениях, а также в гостиных, кухнях и общественных заведениях. В музеях и ювелирных салонах больше подойдут холодные оттенки белого. Удобно применять отрезки светодиодного полотна для создания локальной подсветки.

  2. Декоративная подсветка зданий, архитектурных сооружений, а также праздничная иллюминация. Здесь широко применяются RGB-ленты, позволяющие динамически изменять цвет свечения. Любые границы в создании световых эффектов перестали существовать после появления светильников на основе адресных светодиодов.

Для каждой сферы использования можно подобрать светильник, наиболее подходящий по возможностям и по стоимости.

Что нужно знать

Не соединяйте каплей припоя – он довольно хрупкий и при малейших деформациях лопнет. Стыковое соединение можно выполнять куском провода. На фото два куска ленты спаяны тоненькой проволокой, наподобие той, что в витой паре.

Существует более экзотический вариант пайки, при котором две ленты паяются внахлест. Лента зачищается с обеих сторон, а затем стыкуются нижняя контактная дорожка одного куска, с пятаком другого.

Описанный выше вариант пайки — плохое решение. Во-первых соединение хрупкое и ничем не усиленное. Во-вторых при сквозной пайке лента сильно прогревается, что чревато ее выходом из строя.

Предпочтительнее использовать пайку, так как она дешевле и обеспечивает надежный контакт, но быстрее использовать коннекторы. Они помогут сэкономить время при монтаже и последующем ремонте крупных декоративных или осветительных светодиодных систем!

Напоследок пример разных типов соединений в видео:

Что нужно для подключения RGB ленты

Разберемся как правильно подключить светодиодную RGB ленту. Для полноценной схемы освещения нам понадобится:

  • Светодиодная лента;
  • блок питания;
  • RGB-контроллер с пультом управления;
  • RGB-усилитель (опционально).

Блок питания

Питание для светодиодной ленты нужно подбирать с учетом предполагаемой нагрузки и его будущего места расположения. Рассмотрим на примере SMD5050 60 led. Потребляемая мощность – 14,4 Вт/м.

При длине в 5 метров, необходимая мощность БП будет:

5м * 14,4Вт * 1,25 (коэффициент запаса) = 90Вт

Разновидности блоков питания для led

Если длина 15 метров, то БП соответственно нужен в 3 раза мощнее – 270W. Если длина ленты 20, 25 и больше метров – целесообразно устанавливать несколько БП меньшей мощности.

Степень защиты зависит от расположения БП. Если располагается в сухом, закрытом помещении достаточно IP20. Если в ванной или других агрессивных условиях, то не ниже IP67.

Подробнее про расчет блока питания для светодиодной ленты.

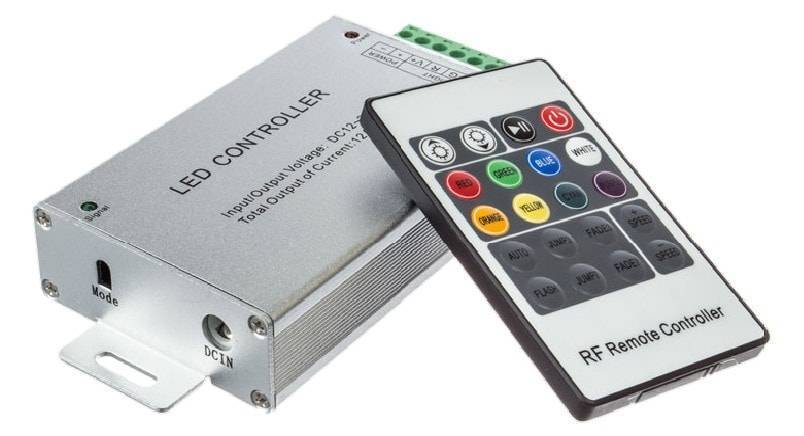

RGB контроллер

Управление светом осуществляется через специальный контроллер. Он подключается между блоком питания и светодиодами, снабжается проводным или беспроводным пультом.

RGB контроллер

Контроллер, как и блок питания, подбирается в зависимости от суммарной мощности ленты. С тем отличием, что к необходимой мощности БП добавляют 25-30% запаса, а контроллер подбирают впритык по мощности.

Например. Нужно подключить 10 метров SMD5050 60 led. Мощность 1 метра – 14,4 Вт, соответственно нам нужен контроллер на 144 Вт.

По принципу управления различают: проводные – чаще монтируются на стену; беспроводные с управлением через:

  • Инфракрасный порт (ИК) – пульт должен находиться в зоне прямой видимости;
  • радио-канал – позволяет пользоваться в пределах дома;
  • Wi-Fi – позволяют как управлять с пульта, так и с приложения на смартфоне.

Управление освещением со смартфона

После установки и подключения, вы сможете:

  1. Устанавливать цвет вручную. Доступны как чистые цвета, так и смешанные оттенки.
  2. Регулировать яркость – аналогично обычному диммеру (подробнее про диммеры).
  3. Автоматические режимы. К ним относится переключение цветов, быстрое мерцание, плавное изменение, плавные затухания и другие алгоритмы.

А если мощности RGB контроллера не хватает, чтобы подключить все освещение (больше 20 метров)? Можно установить 2 контроллера, но управлять светом одной комнаты придется с двух пультов, что не удобно и дорого. Второй (правильный) вариант — использовать RGB усилитель.

RGB усилитель (led amplifier)

Этот прибор позволяет усиливать и передавать дальше по цепи сигнал от контроллера. Таким образом, задействовав несколько усилителей, можно собрать контур освещения любой длины.

Rgb усилитель (led amplifier)

Усилитель устанавливается в разрыв ленты и имеет отдельное подключение к блоку питания (про подключение ниже). Мощность подбираем исходя из остатка ленты, которой не хватает мощности контроллера.

Наглядный пример. Нужно подключить 20м SMD 3528 (14,4 Вт/м), общей мощностью 288 Вт. В наличии у нас только контроллер с мощностью 216 Вт и блок питания на 300W. Соответственно нужен усилитель:

288 Вт — 216 Вт = 72 Вт

Мощность БП 300 Вт, его достаточно для питания контроллера и усилителя. В случае если мощности БП недостаточно (например 250W), нужен отдельный БП для усилителя.

Используем коннекторы

Стоит сразу отметить, что этот способ более простой, более дорогой и достаточно надежный.

Прежде чем приступать к соединению, найдите контактные пятаки. На разных типах ленты они похожи и располагаются по линии реза. Место разреза обозначается либо линией черного (белого) цвета, либо такой же линией с пиктограммой ножниц (см. выше).

Коннекторы бывают двух разновидностей:

  • Для одноцветной ленты;
  • для RGB.

Второй фактор, по которому можно классифицировать соединители:

  • Коннекторы с проводами;
  • коннекторы для стыкового соединения.

Проводной коннектор

Коннектор для соединения светодиодной ленты с проводами – тип коннектора, который нужен для поворотного соединения фрагментов или подключения к блоку питания.

Для соединения светодиодной ленты и коннектора, нужно сначала подготовить ленту. Если она покрыта слоем влагозащитного покрытия – снимите до такой степени, чтобы непокрытыми остались только контакты.

Чтобы очистить контактные площадки от окислов, протрите их с помощью жесткого ластика, зубочистки или деревянного конца спички – мягкий материал не повредит их, но снимет окисления.

После подготовки заведите контактные пятаки под подпружиненные контакты. Провода на таких коннекторах обычно имеют разные цвета:

  • Плюс – красный провод;
  • минус – черный.

Однако при подключении проверяйте какой из контактов с каким из проводов стыкуется.

Вот так выглядят коннекторы для RGB. Отличий в соединении нет.

Коннектор беспроводной для соединения встык

Как соединить светодиодную ленту без пайки в стык? Для этого нужны специальные коннекторы без проводов.

Используйте соединитель светодиодной ленты без пайки. Это очень удобно при замене вышедшего из строя фрагмента, такой соединитель практически не заметен и отлично подойдет для монтажных работ, когда у вас уже нет целой бухты, а есть только остатки и обрезки.

Недостатки этого способа соединения:

  • Коннекторы, хоть и стоят недорого, однако их тоже нужно купить;
  • со временем контакты окисляются и происходит обрыв цепи (подробнее почему не работает светодиодная лента).

Нюансы, которые необходимо учитывать

Выбирая светильники в виде лент из светодиодов, нужно учитывать:

Цвет светового потока. Расцветка света самоклеящихся светодиодных лент может быть любой, но самыми популярными являются оттенки белого.

Размеры ленты. В наше время в продаже встречаются ленты разных размеров

Но, при покупке надо обратить внимание на плотность расположения светодиодов.

Мощность и рабочее напряжение. Для того, чтобы светодиодная лента начала светиться, ее нужно подключить к сети. Так как данный вид осветительных приборов рассчитан на напряжение 12 В, потребуется приобрести адаптер – устройство, позволяющее преобразовать стандартное напряжение сети.

Степень защиты. Данный показатель показывает степень защищённости ленты от механического воздействия и от попадания внутрь воды или какой-либо другой жидкости.

Качество сборки. Этот параметр зависит от фирмы-производителя.

С балластным элементом

Подключение светодиодной ленты к сети 220 В без блока питания возможно, но нежелательно из соображений безопасности. Каждая точка цепи будет находиться под полным сетевым напряжением, поэтому все манипуляции надо производить при полном отключении ленты. Но если более безопасные варианты недоступны, можно подключить к сети через резистор, который погасит излишек напряжения. Его номинал выбирают так, чтобы при рабочем токе (определяемым мощностью светильника) на нем падала разница между напряжением сети и номинальным напряжением ленты:

Rб=(Uсети-Uном)/( Iном), где:

  • Rб – значение балластного сопротивления;
  • Uсети – сетевое напряжение;
  • Uном – номинальное напряжение ленты;
  • Iном – номинальный ток ленты, вычисляемый по формуле Руд*L /Uном.

Если задаться значениями номинального напряжения ленты 5 вольт, мощностью 1 метра полотна 10 Вт и общей длиной 5 м, можно вычислить значение Rб:

Rб=(310-5)/((10*5)/5)=305/10=30,5 Ом. Можно взять ближайший стандартный номинал 33 Ом. На первый взгляд, такое подключение намного дешевле и проще, чем с блоком питания.

Подключение ленты через гасящий резистор.

На самом деле, все не так радужно. Для начала надо посчитать мощность, рассеиваемую на балласте, как ток, умноженный на напряжение (здесь берется действующее значение напряжения 220 В):

Рб=Iном*220В = 10А*220В=2200 Вт. Найти резистор такой мощности сложно, да и габариты у него будут соответствующие. И с ростом мощности полотна расчетное сопротивление будет падать, а рассеиваемая (впустую!) мощность – расти, поэтому такой способ применим только для маломощных светильников. Эту проблему можно обойти применением в качестве балласта конденсатора вместо резистора. Его емкость рассчитывается по приведенной формуле:

С=4,45 (Uсети-Uном)/( Iном), где С – емкость в мкФ.

Применение конденсатора в качестве балласта.

Конденсатор должен быть рассчитан на напряжение не менее 400 В, а в схему надо добавить два резистора:

  • R1 – сопротивлением в несколько сот килоом для разрядки конденсатора после выключения;
  • R2 – для ограничения тока заряда в момент включения, его номинал может составлять несколько десятков Ом.

Но эта проблема не единственная:

  1. Упоминалось о вопросах с электробезопасностью при эксплуатации лент с таким подключением. Поэтому запитать таким образом можно лишь ленту в силиконовой оболочке, а места соединений должны быть тщательно изолированы. И совсем плохой идеей будет применить такое подключение во влажных помещениях (бассейнах, банях, аквариумах).

  2. Расчет верен только для определенной ленты заданной длины. При любой замене или изменении длины полотна балласт надо пересчитать заново.
  3. Напряжение в сети в нормальном режиме может отклоняться в пределах 5%, максимально допустимым считается 10%. Также точность самых распространенных резисторов составляет 10%. С учетом разброса параметров лент относительно заявленных, напряжение на ленте (и ток через светодиоды) может значительно отличаться от расчетных, даже если уточнить расчеты фактическими замерами – просто по причине колебаний напряжения сети. Итогом может стать с одной стороны снижение яркости свечения, с другой – выход светильника из строя из-за сверхтока. Эта проблема проявляется тем отчетливей, чем ниже напряжение питания ленты. При применении конденсатора проблема лишь усугубляется, потому что ряд номиналов емкостей реже, чем ряд сопротивлений, а фактическая точность ниже.
  4. При применении диммера для регулирования яркости или контроллера для управления цветом свечения RGB-лент ток через светодиоды будет изменяться, одновременно будет меняться падение напряжения на балласте, что также усугубит нестабильность падения напряжения на ленте синхронно с изменением тока. Поэтому применение устройств для регулирования интенсивности излучения исключено.

По совокупности проблем такое подключение надо применять лишь при полной невозможности использования блока питания на соответствующее напряжение.

Параллельное включение полотен с индивидуальным балластом.

Если применяется несколько отрезков полотна общей длиной более 1 метра, их надо соединять параллельно. В противном случае проводники ленты не смогут выдержать общего тока системы освещения. Еще лучше рассчитать балласт для каждого отрезка раздельно. При необходимости замены пересчету будет подлежать только заменяемое полотно. Диодный мост должен с запасом выдерживать суммарный ток всех отрезков ленты.

Способы монтажа LED-ленты

К этому классу относятся светильники с напряжением питания 12,24 или 36 В. Такие приборы рекомендуется применять в жилых или служебных помещениях (на улице можно применять устройства и на 220 В). Выбор способа монтажа осветительного прибора производится исходя из его погонной или удельной мощности. Так называется мощность потребления 1 метром полотна.

Маломощные LED-светильники

К этой категории можно отнести устройства с погонным потреблением до 10 Вт. Их можно монтировать непосредственно на подстилающую поверхность. Для крепления производители предусмотрели штатный клеевой слой. Надо всего лишь снять защитную оболочку и наклеить подложку в нужное место. Естественного движения воздуха вполне хватит для охлаждения светильника.

LED-лента с липким слоем

Успех мероприятия во многом зависит от подготовки поверхности:

  • место приклеивания полотна должно быть ровным;
  • его надо очистить от пыли, загрязнений;
  • непосредственно перед наклейкой надо обезжирить подготовленную поверхность по всей длине (если это не бумажные обои).

Если с первого раза приклеить полотно не удалось, второй раз воспользоваться штатным клеевым слоем не получится. Придется использовать двусторонний скотч, который надо наклеить вдоль трассы прокладки полотна, а затем приложить к нему ленточный светильник. Этот же способ можно использовать сразу, если есть сомнения в качестве штатного клея. Например, при долгом хранении светильника.

Другой способ – использование современного клея. Например, из серии «жидкие гвозди» или какой-нибудь суперклей. Полностью смазывать поверхность полотна не стоит – достаточно одной капли на несколько сантиметров.

Жидкие гвозди для надежного монтажа LED-ленты.

К альтернативным способам крепления можно отнести подвеску ленты с помощью металлических скоб и мебельного степлера. Этот путь не может быть рекомендован, так как при выполнении сборки легко повредить проводники полотна. Этого недостатка лишен способ подвески на пластиковых хомутах, но эстетический момент в данном случае близок к нулю. Поэтому этот путь применим лишь при подвеске светильника вне помещения.

Надежная фиксация при помощи крепежных площадок и пластиковых хомутов

Ленты средней мощности

Если 1 метр светильника потребляет 10-14 Вт, ему уже понадобится небольшой теплоотвод. В его качестве может выступить двусторонний скотч на основе алюминия. Если полотно приклеить к такому клеящему основанию, то при открытой прокладке можно осуществить достаточное отведение тепла таким недорогим, несложным и довольно эстетичным способом.

Монтаж светильников высокой мощности

Если LED-лента потребляет более 16 Вт на 1 м длины, надо монтировать ее на эффективный теплоотвод. Для этой цели применить алюминиевый профиль, который специально производится для монтажа LED-лент. В продаже доступно три вида профиля:

  • накладной – удобно монтировать на поверхности или на подвесе;
  • угловой – оптимален для монтажа в углах для освещения под углом 45 градусов;
  • врезной – полностью прячется в толще паза.

Различные варианты алюминиевого профиля

Кроме технической функции, профиль играет и декоративную роль. Здесь также надо следить, чтобы не наклеить на алюминий незащищенные контактные площадки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
