TN-C
Системой заземления TN-S сегодня оборудуются все современные жилые и нежилые объекты. К сожалению, такая схема применяется только на объектах, введенных в строй не раньше, чем 15–20 лет назад. Подавляющее большинство жилого фонда, построенного во времена СССР, оборудованы системой TN-C. Это не значит, что все эти объекты построены с нарушениями СНиП. Просто в те времена, стандарты (включая ПУЭ) были иными.
В идеале, необходимо переоснастить все существующие сети до стандарта TN-S. Но это потребует огромных капиталовложений. К тому-же, прокладка дополнительных линий «земли» от питающих подстанций не всегда возможна технически. А значит, в некоторых местах придется менять всю сеть силовых кабелей.
Заземление TN-C не обеспечивает полной безопасности по следующей причине:
«Земля» и рабочий нуль представляют собой одну линию, которая расположена в силовом кабеле от источника питания, до потребителя. Заземлитель (контур заземления, физически соединенный с грунтом), расположен в непосредственной близости от питающей подстанции. Такой способ организации заземления называется глухозаземленной нейтралью. Силовой кабель состоит из четырех жил: три фазы (L1, L2, L3), и рабочий нуль, совмещенный с рабочим заземлением (PEN).
Поскольку рабочий нуль находится под нагрузкой (через него протекает активный электрический ток), он находится в так называемой зоне риска. Нередки случаи, когда от перегрева этот проводник просто отгорал. Что происходит при этом с конечными потребителями, оставим за скобками — напряжение может скакнуть до 600 вольт. Главная опасность в том, что все электроустановки в этом случае теряют защитное заземление. Прикоснувшись к корпусу, на котором может оказаться потенциал фазы, человек гарантированно будет поражен электротоком. Особую опасность при такой аварии, представляет одновременное прикосновение к электроустановке, находящейся под напряжением, и металлическим конструкциям, имеющим физический контакт с грунтом: системы отопления, водопровода, арматура в стенах. Даже влажный цементный пол, соединенный с арматурой в стяжке, может стать причиной трагедии.
В многоквартирных домах, и других объектах, оборудованных системой TN-C, вообще отсутствует защитное заземление в привычном понимании. Все знают, как выглядят розетки советского образца: в них нет контактов заземления. Даже если владельцы производят замену на трех контактные современные розетки, клемма защитного заземления остается невостребованной: ее просто не к чему подключить.
По этой причине, на объектах, оснащенных заземлением TN-C, в помещениях с повышенной влажностью (санузлы, бани, прачечные), запрещено использовать незаземленные электроприборы. Если вы устанавливаете бойлер, или стиральную машину — подводить к ней заземление (или организовывать систему дополнительного уравнивания потенциалов) на основе рабочей нейтрали, запрещено!
Необходимо организовать заземлитель (полноценный контур, имеющий физический контакт с грунтом). Причем параметры такого заземлителя должны соответствовать требованиям Правил устройства электроустановок.
Затем в квартиру заводится заземляющий проводник (сечением не менее 2.5 мм², и не имеющий разъединителей на всей протяженности), который соединяется непосредственно с электроустановкой. Разумеется, необходимо установить щиток или клеммную колодку заземления, завести на нее розетки и корпуса опасных электроприборов.
Что такое заземление
Фактически, заземление это намеренное (!) соединение частей электроустановки, которые могут проводить ток, с естественным или искусственным заземлителем.
В свою очередь, заземлитель это проводник, имеющий необходимый, поверхностный или глубинный, контакт с землей.
Формально, любой железный прут, вбитый в землю является заземлителем. Фактически, чтобы стать заземлителем, вбитый прут должен иметь нормативное электрическое сопротивление. По норме ПУЭ 7 разд. 1.7.101 это не более 2,4,8 Ом при 660, 380 и 220В (три фазы) и 380, 220 и 127В (одна фаза).
Также по нормативам, в качестве заземлителя могут выступать железные части строения и сооружений электрически связанные с землей. Но опятьтаки, при выполнении определенных условий. А именно: сопротивление должно быть в нормативе, напряжение прикосновение должно быть в нормативе и естественный заземлитель должен быть достаточно надежен, чтобы не разорваться в аварийной ситуации, например, при коротком замыкании.
Плюсы и минусы
Плюс у такой системы всего один: такая система довольно легко монтируется и не требует больших денежных вложений. Минусам же этой схемы есть смысл уделить побольше внимания. При наличии заземления по этой схеме, есть риск получить удар током, что, иногда, может привести к нехорошим последствиям. Так что, если электрик, которого вы наняли, советует выполнить монтаж по такой схеме, стоит призадуматься на тему отказа от его услуг и поискать другого. Те аппараты защитной коммутации, что установлены при такой схеме, смогут выполнить защиту лишь от токов короткого замыкания! Произвести защиту людей от поражения током такая схема не имеет возможности.
Как быть, если стало известно, что установлена эта система? Если стало известно о наличии этой схемы, то необходимо помнить, что, при любой реконструкции, подобная система обязана быть заменена более безопасной (в наши дни запрещена установка этой системы).
Все организации, выполняющие энергоснабжение, на чьем балансе есть жилые постройки, оборудованные подобной схемой, имеют рекомендации по переводу их на системы TN-C-S, либо на TN-S выполняя модернизацию систем электрического снабжения. Примером этого может служить выполнение монтажа СУП (система уравнивания потенциалов). Кроме того, если применена система заземления, выполненная по этой схеме, то PEN-провод, ни в коем случае, нельзя использовать в роли заземляющего проводника для приборов. Иначе, довольно высока возможность, при возникновении аварийной ситуации, получить поражение электротоком, поскольку корпус прибора окажется под напряжением.
Когда я сдавал экзамен по электробезопасности (на работе), меня спросили, в чем разница между четырехпроводной и пятипроводной линиями. Я на это ответил, что в четырехпроводной линии есть три фазы и ноль, а в пятипроводной – три фазы, ноль и земля. Этого экзаменатору оказалось достаточно и мы перешли к следующему вопросу. А, ведь, хотелось поговорить об этом побольше, обсудить все стороны обоих вариантов линий. Возможно, экзаменатор рассказала бы мне о том, чего не знаю, либо знаю плохо. Ну да ладно, что было, то было и не мне об этом судить. Главное, что ответ на вопрос был засчитан, как правильный и экзамен я, в результате, сдал.
Хочется надеяться, что моя статья помогла разобраться в предоставленной теме и, после ее прочтения, никаких вопросов, касающихся этой системы электроснабжения, не возникнет. Если так, то я не зря трудился,
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ
После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.

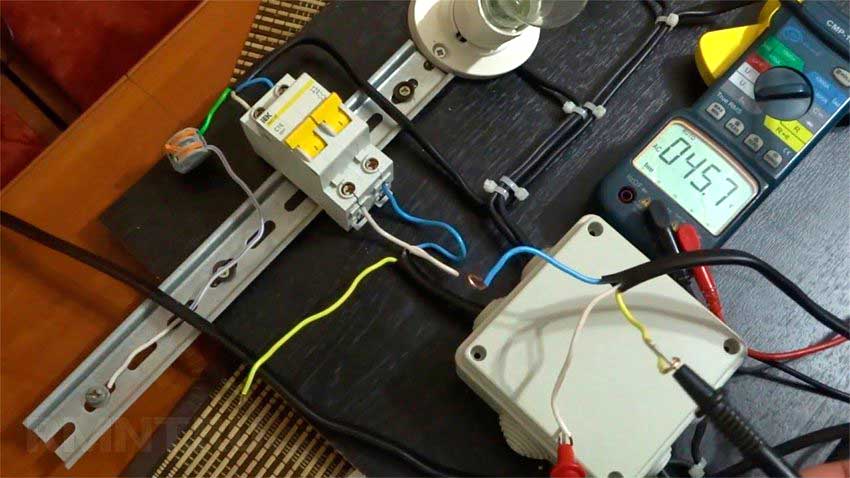

Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Типы искусственного заземления

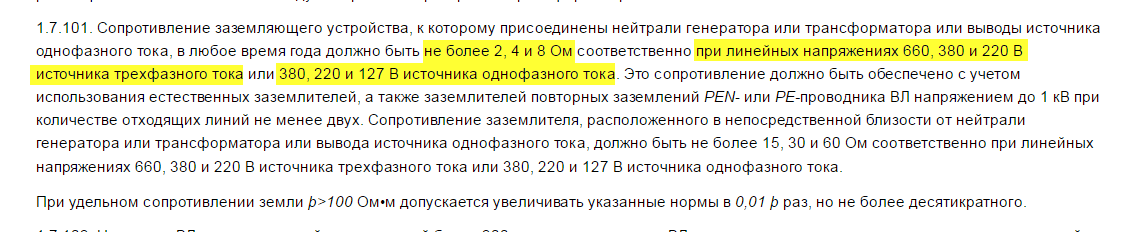

Основной регламентирующий документ в России, который позволяет использовать разные системы заземления – ПУЭ пункт 1,7. Он был разработан с учетом способов устройства заземляющих систем, их классификации и принципов. Документ утвержден специальным протоколом Международной электротехнической комиссии.
Сокращенные названия существующих систем являются сочетаниями первых букв французских слов.
- Т – заземление.
- N – подсоединение к нейтрали.
- I – изолирование.
- С – соединение рабочего и защитного нулевых проводников в один провод.
- S – раздельное использование защитного и рабочего нулевых проводников.
Чтобы понять, в чем заключаются отличия и способы реализации, нужно ознакомиться с каждой разновидностью более детально.
Устройство заземления TN
Самый распространенный вид заземляющих систем. Суть его заключается в соединении нулей с землей вдоль всей длины. Этот тип имеет еще одно альтернативное название – снабжение глухозаземленной нейтрали.
Для реализации способа требуется технологично вбить в вертикальном положении группу штырей в землю, чтобы глубина залегания была не менее 2,5 метров. Все штыри должны быть соединены друг с другом при помощи кабеля и полоски в единый контур жилого дома.
Система TN-C
Достаточно устаревшая система, которая все еще используется в старых жилых фондах. Суть защиты заключается в том, что ноль N играет также роль защитного провода РЕ, две функции совмещены в одном проводнике. Преимущество этого способа заключается в простоте реализации и бюджетном изготовлении, предназначен для электрических приборов мощностью не более 1000 В.
На сегодняшний день этот тип несет потенциальную опасность, поскольку не имеет ни единого отдельного проводника. Если при аварийной или нештатной ситуации обрывается нулевой провод, весь электрический потенциал концентрируется на приборах, а это уже несет опасность для здоровья и жизни человека, есть вероятность образования пожара.
Система TN-S
TN-S
В проектируемых новых зданиях используется новая заземляющая система. Суть ее реализации заключается в присутствии отдельного провода фазы, нейтрали и защитного проводника. Проводники РЕ и N – отдельные составляющие системы электроснабжения.
Система заземления TN-C-S
Система заземления TN-C-S
Данная заземляющая система вобрала в себя лучшие качества своих предшественников и частично исключила их недостатки. Способ относительно прост в реализации, еще одно достоинство вида – можно реализовать во время реконструкции и модернизации устаревших зданий. Смысл состоит с организации системы TN-C, здесь разделяют нейтральный провод на два проводника N и PE, далее начинает реализовываться способ TN-S.
Однако по-прежнему не решена проблема защитного контура системы ТN-С. Если шина обрывается, весь электрический потенциал концентрируется на бытовых приборах. Бороться с этим недостатком можно с помощью вспомогательных конструкций, например, реле напряжения, которое способно автоматически проводить аварийное отключение приборов от сети.
Рейтинг лучшего электролитического заземления
Комплект электролитического заземления CMZ – 2.5 вертикальный
Отличный набор известного производителя, который предназначен для размещения на сложном типе грунта. Подойдет как для домашнего пользования, так и для заземления электрических установок в земле с высоким сопротивлением. В комплекте присутствует качественное оборудование, которое отличается надежностью и долговечностью.
Средняя цена – 40 000 рублей.
Комплект электролитического заземления CMZ – 2.5 вертикальный
Достоинства:
- Надежность;
- Безопасность;
- Подойдет для сложного грунта.
Недостатки:
EZETEK 2.5 В
Надежное заземление, которое размещается в грунтах с высоким сопротивлением, поэтому подойдет для установки в песчаных и скальных породах. Это является главным достоинством подобных моделей. Система гарантирует качественное стекание токов в землю, что позволит безопасно эксплуатировать продукт на протяжении 50 лет. Кроме того, изделие оснащено молниезащитой, что в разы увеличивает эффективность.
Комплект предназначен для размещения в скважину, глубина которой достигает 2.5 метров. В наборе присутствует вертикальный электрод, специальный состав для заполнения пространства, измерительный колодец, а также крепежные элементы. Все это обеспечивает надежность и безопасность эксплуатации.
EZETEK 2.5 В
Достоинства:
- Популярный производитель;
- Безопасность;
- Подойдет для большинства сооружений;
- Долговечность.
Недостатки:
ZandZ ZZ-100-102
Один из популярных российских комплектов, который используется во многих регионах страны. Предназначен для организации надежного заземления в любом грунте, где присутствует высокое удельное сопротивление. Главное достоинство, такого прибора в том, что он не требует использования специальной техники, все действия может выполнить один человек.
ZandZ ZZ-100-102
Достоинства:
- Высокий эксплуатационный срок;
- Безопасность;
- Надежность;
- Хорошая комплектация.
Недостатки:
Система заземления IT
Рассмотренные ранее системы с глухозаземленной нейтралью хотя и считаются достаточно надежными, однако обладают существенными недостатками. Значительно безопаснее и совершеннее являются схемы с нейтралью, полностью изолированной от земли. В некоторых случаях для ее заземления применяются приборы и устройства, обладающие значительным сопротивлением.
Подобные схемы используются в системе заземления IT. Они наилучшим образом подходят для медицинских учреждений, сохраняя бесперебойное питание оборудования жизнеобеспечения. Схемы IT хорошо зарекомендовали себя на энергетических и нефтеперерабатывающих предприятиях, других объектах, где имеются сложные высокочувствительные приборы.
Основной деталью системы IT является изолированная нейтраль источника I, а также контур защитного заземления Т, установленный на стороне потребителя. Подача напряжения от источника к потребителю производится с использованием минимального количества проводов. Кроме того, выполняется подключение к заземлителю всех токопроводящих деталей, имеющихся на корпусах оборудования, установленного у потребителя. В системе IT нет нулевого функционального проводника N на участке от источника до потребителя.
Таким образом, все системы заземления TN-C, TN-S, TNC-S, TT, IT обеспечивают надежное и безопасное функционирование приборов и электрооборудования, подключаемых к потребителям. Использование этих схем исключает поражение электротоком людей, пользующихся оборудованием. Каждая система применяется в конкретных условиях, что обязательно учитывается в процессе проектирования и последующего монтажа. За счет этого обеспечивается гарантированная безопасность, сохранение здоровья и жизни людей.
Схема подключения по системе TN-C-S
В связи с тем, что система TN-C не обеспечивает необходимый уровень безопасности в жилых зданиях, особенно в частных домах, к которым подключёно однофазное напряжение 220В, её необходимо модернизировать и превратить в систему заземления TN-C-S. Эта работа может быть выполнена с минимальными затратами, поэтому такая схема получила широкое распространение, несмотря на имеющиеся недостатки конструкции.
Само название TN-C-S указывает на то, что заземляющий и нейтральный проводники соединены только в начале линии, а на некотором расстоянии от трансформаторной подстанции разделяются на два отдельных провода. Питающие трансформаторы в таких схемах используются с глухозаземлённой, неотключаемой, нейтралью.
Согласно ПУЭ п.1.7.132 использовать объединённый проводник PEN в однофазных сетях запрещается (не относится к ответвлениям от воздушных линий). Поэтому при реконструкции схемы электроснабжения в домах, к которым подводится 220В, разделение этого провода на PE и N производится в месте подключения здания к трёхфазной линии. В многоквартирных домах это делается во вводном щите в здание, а НЕ НА ПЛОЩАДКЕ в щитке возле электросчётчика.
При подключении здания не к подземному кабелю, а к воздушной линии электропередач, то, согласно ПУЭ п.1.7.102, место разделения проводов подлежит обязательному заземлению.
Как указано в ПУЭ п.1.7.135, соединять после разделения PE и N ЗАПРЕЩАЕТСЯ! Это автоматически превращает схему TN-C-S в TN-C.
Описание системы TN-C-S со всеми техническими требованиями к ней указано в ПУЭ п.1.7.3, 1.7.13, и рис.1.7.3
Виды контуров заземления
Для быстрого «стекания» тока в землю наружная подсистема перераспределяет его на несколько электродов, расположенных в определенном порядке для увеличения площади рассеивания. Выделяются 2 основных вида соединения в контур.
Треугольник — замкнутый контур
Этот случай предусматривает использование 3-х штырей, соединенных полосами в равнобедренный треугольник. Расстояние между электродами выбирается по такому принципу: минимальное расстояние – длина подземной части электрода (глубина), максимум – 2 глубины. Например, для стандартного заглубления 2,5 м сторона треугольника выбирается в пределах 2,5-5 м.
Линейный
Такой вариант составляется из нескольких электродов, расположенных в линию или полукругом. Используется разомкнутый контур в тех случаях, когда сформировать замкнутую геометрическую фигуру не позволяет площадь участка. Расстояние между штырями выбирается в пределах 1-1,5 глубины. Недостаток способа – увеличение количества электродов.
Указанные виды наиболее часто используются при обустройстве заземления частного дома. В принципе, замкнутый контур можно сформировать в форме прямоугольника, многоугольника или круга, но потребуется большее количество штырей. Главное преимущество замкнутых систем – продолжение функционирования в полном объеме при разрыве связки между электродами.
Общие понятия
Для более чёткого понимания и восприятия материала рассмотрим два типа электрических сетей. Внешняя питающая электросеть — линии электропередач (ЛЭП), по которым электроэнергия поступает к нам в дом.
На фото ниже показан фрагмент городской воздушной линии электропередачи, питающей жилые дома по моей улице. В типовом случае используют четыре изолятора (ролика) закреплённых на опоре. Три верхних изолятора используют для фазных проводников (обозначены L1, L2, L3) и нижний изолятор используют для нулевого рабочего проводника (обозначен буквой N). При однофазном питании в жилой дом электроэнергия поступает по двум проводам (на фото показана отходящая линия (L1 — N), при трёхфазном электроснабжении в жилой дом электроэнергия поступает по 4 проводам, т. е. используются все четыре провода.
Таким образом, городская воздушная линия (ВЛ) представляет собой четырёхпроводную систему (обозначаемую комбинацией букв TN-C), в которой проводник N (в современной терминологии PEN) совмещает в себе функции рабочего и защитного проводника. Данная система (TN-C), несмотря на её существенные недостатки, для внешних питающих сетей разрешена к применению. Но вот использовать её внутри жилых помещений согласно действующим нормативным документам нельзя.
Внутренняя (внутридомовая) электрическая сеть — лектрическая сеть, проложенная внутри дома, посредством которой обеспечиваются электроэнергией потребители в жилом доме и в хозяйственных постройках, а также освещение помещений дома и хозяйственных построек.
Как отмечалось выше, использовать систему TN-C внутри жилых строений запрещено. К использованию разрешена лишь система TN-C-S. Причин достаточно:
- Невозможность системы TN-C обеспечить требуемую электробезопасность для жильцов дома и безопасность самого строения.
- Невозможность использования (по крайней мере, полноценного) современных устройств защитного отключения.
- Невозможность правильного и безопасного подключения современных бытовых приборов (телевизор, стиральная машина, холодильник и т. д.).
Для наглядности рассмотрим подключение к внутридомовой электросети современной бытовой техники, имеющей трёхконтактную вилку (в обиходе называют евровилкой). При однофазном питании жилого дома в дом приходит два провода (фазный и нулевой), как показано на фото выше. Для правильного и безопасного подключения бытовой техники, оборудованной евровилкой, требуется три провода, фазный (L), нулевой рабочий (N) и защитный (PE). Что и показано на фото ниже слева.
Таким образом, в случае подключения бытовой техники к двухпроводной электропроводке оборудование работать будет. Такое подключение современной бытовой техники характерно для старых многоквартирных домов. Но в этом случае возникает реальная угроза поражения электрическим током. Почему? Если посмотреть на схему подключения внутри самого устройства (стиральная машина, холодильник и т. д.), то мы увидим, что третий защитный провод (PE), идущий от вилки, подключён к корпусу оборудования. На фото справа показано подключение защитного проводника внутри сварочного аппарата (обведено белым кругом). Аналогично подключаются и прочее электрооборудование (стиральная машина, холодильник и т. д.). За счет такого подключения корпус электроприбора всегда защищён от появления на нём высокого (фазного) напряжения. Так как в случае повреждения (пробоя) изоляции и появления фазного напряжения на корпусе прибора, сработает защитный автомат (либо по току короткого замыкания, либо по току утечки) и отключит неисправный прибор. Тем самым исключается возможность поражения человека электрическим током при неисправном оборудовании.
К сожалению, на практике ситуация такова:
- Люди мирятся (либо вынуждены мириться) с возможной опасностью поражения электрическим током при использовании в доме устаревшей (двухпроводной) электрической сети.
- Начинают пытаться «решать проблему» народными методами.
Так, например, в сети Интернет высказывается идея объединить (соединить между собой) контакты проводников N и PE в розетке. Тем самым, якобы, корпус электроприборов будет занулён, и будет обеспечена безопасность жильцов. Делать этого категорически нельзя, так как вероятность поражения электрическим током существенно возрастает. Чтобы понять почему, рекомендую посмотреть мою статью «Электромонтажные работы в доме — по британскому стандарту».
Таким образом, для правильного безопасного подключения электрооборудования в доме с возможностью использования современных защитных устройств (УЗО), требуется модернизация (реконструкция) электрической сети в жилом доме.
Обозначение систем, расшифровка
Для обозначения каждой системы, используется буквенный индекс, состоящий из нескольких букв.
Первая, стоящая в индексе буква указывает на характер заземления основного источника питания приборов (трансформаторной подстанции), а вторая – на заземление открытых участков электрических установок.
Для обозначения используются определенные буквы латинского алфавита, каждая из которых имеет свою расшифровку:
- Т – заземлено (от «Terre» — земля);
- N – занулено, подключено к нейтрали источника (от «Neuter» — нейтраль);
- I – изолировано (от «Isole» — изоляция).
Вот эти три буквы и используются для обозначения систем заземления, которые входят в международный стандарт.
Три системы заземления согласно МЭК имеют обозначение:
- TN (которая в свою очередь делится на подсистемы TN-C, TN-S, TN-C-S);
- ТТ;
- IT.
Дополнительно классификацией введено буквенное обозначение нулевых проводников, задействованных в системах заземления:
- N – рабочий;
- РЕ – защитный;
- PEN – комбинированный (совмещенный), включающий в себя и рабочий, и защитный нулевые проводники.
Все указанные системы имеют свои конструктивные особенности, что предопределяет их сферу использования.
Для использования в жилых помещениях более подходящими являются подсистемы заземления TN.
Система TT применима для мобильных построек (строительных и иных вагончиков, киосков, имеющих металлические поверхности), а вот IT используется в основном для организации заземления лабораторий.
Используемая при электрификации помещений система заземления обязательно указывается в проектной документации, поскольку для проведения обслуживающих и ремонтных работ нужно чтобы электрик точно знал, какая из систем использована.
Имеющийся стандарт системы заземлений – международный, поэтому он используется и у нас.
Причем весь регламент, действующий у нас и касающийся систем заземления, полностью прописан в правилах устройства электроустановок (ПУЭ). Причем ПУЭ действует как на территории РФ, так и Украины.
Эти правила являются общим положением для правильного проведения электрификации, эксплуатации электроприборов и обеспечения защиты.
Далее рассмотрим особенности каждой из систем, а также их положительные качества и недостатки.
В чем разница между заземлением и занулением
