Подключение выключателей Legrand — схема

Способы избавления от «моргающих» ламп

Всем хороши выключатели с подсветкой — красиво, удобно, недорого, практично. Вот только идеально совместимы они только с лампами накаливания — обычными или галогенными. С экономками их вообще лучше не использовать — те моргают постоянно. Могут работать с качественными диммируемыми светодиодными. Но, только качественными. Читай — дорогими. И то, со временем, если есть где-то некачественный трансформатор, могут начаться проблемы. Это значит, что или лампы станут светить вполнакала, или станут «подгорать» в выключенном состоянии. Так что, подключение выключателя с подсветкой возможно только со «старыми» лампами?

Удобно — не надо искать на стене

Решение проблемы есть и даже несколько. Разной степени сложности. Причем не все и не всегда срабатывают. Так что можно пробовать их один за другим. Вот как можно «подружить» выключатель с подсветкой и светодиодные лампочки:

• В люстру со светодиодными или экономками вкрутить одну лампу накаливания. Мощность подбирается экспериментально.
• Если светодиоды «встроенные» и никакой возможности добавить лампу накаливания не изуродовав люстру нет,  параллельно люстре устанавливается конденсатор емкостью 0,22 мкФ, рассчитанный на 630 В. Это же решение подходит для групп встраиваемых светодиодных светильников. Перед первым светильником в ветке, параллельно ему, ставят конденсатор.

• Кардинальное решение проблемы — «выкусить» цепь подсветки. На работоспособности выключателя это не скажется никак.  Второй  способ — вытащить неоновую лампу Это проще, если цепь интегрирована в корпус, как это сделано в выключателях с подсветкой Legrand.

  Просто удалить подсветку

• Наиболее правильное, и как водится, наиболее сложное решение. Вывести в подрозетник нейтраль от щитка, отсоединить один край цепи подсветки от клеммы, подключить его к нейтрали. В таком случае подсветка будет гореть всегда, но не будет паразитных цепей, которые питают лампы с малым сопротивлением (светодиодные и экономки).

Все варианты, кроме последнего, имеют один недостаток. Из-за паразитных токов, которые текут через цепь подсветки, светодиодные лампы постоянно находятся под напряжением. Пока ток недостаточен для начала свечения, этого просто незаметно. Но встроенные преобразователи напряжения все время » в работе». Как сказывается это на лампах, пока не очень понятно, но существует предположение, что они будут быстрее сгорать.

Какие виды выключателей «Легранд» существуют?

По типу монтажа данные устройства разделяются на:

• Накладные. Они устанавливаются при открытом виде проводки. Это серии Quteo, Oteo и т.д.
• Встроенные. Эти устройства отличаются механизмом, утопленным в поверхность стены, и применяются при соответствующей проводке (скрытой). На данный момент это основной вид выключателей используемых в жилых и офисных помещениях.

По типу включения/выключения они могут быть:

• Клавишными. Это наиболее распространенный тип выключателей. Сегодня ими оборудовано большее число систем освещения жилых комнат и офисных помещений. При этом устройства, состоящие из двух или большего числа клавиш, могут управлять целыми группами осветительных приборов. В «Легранд» такие выключатели представлены, практически, в каждой серии (Cariva, Quteo, Anam, Galea Life и др.).
• Сенсорными. Это приборы, в которых использованы инновационные технологии для управления освещением. Они работают от простого касания, а иногда для включения света достаточно провести рядом с ними рукой (серия Celiane и др.).
• Снабженными ИК-датчиками. В такие выключатели встроены устройства, реагирующие на передвижения и активирующие освещение в момент появления человека, и, соответственно, выключающие его при отсутствии людей. Такие устройства есть в серии Valena и др.
• Кнопочными. Эти устройства, управляющие освещением помещений, используются не так давно, поэтому приносят в каждый интерьер оригинальность и свежесть. В эксплуатации они довольно удобны, но требуют определенного времени для привыкания (Серия Celiane и др .).

Один выключатель на две лампы

Точно также производится и установка выключателя освещения на две комнаты.

Советы по монтажу:

• объединяйте группы продуманно (к примеру, кухня-туалет, коридор-ванна, гостиная-комната, и т.д.) тогда не будет перерасхода кабеля;
• устанавливайте выключатели в зонах досягаемости: не за креслом или шкафом;
• на светильник и вентилятор нужно подсоединять более мощный выключатель, учитывая, что помимо основных кабелей, там есть провод, отвечающий за питание непосредственно вентилятора;
• советуем использовать выключатели с индикацией simon;
• чтобы правильно подключить прибор, обязательно нужно просмотреть разводку проводки, особенно это касается при подключении к двум источникам питания;
• если ранее подобного опыта работы не было, советуем предварительно просмотреть видео, как устанавливается выключатель.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Виды устройств для бытового применения

Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.

Два наиболее распространенных типа современных выключателей – одноклавишная настенная модель и пульт управления, который обычно поставляется в комплекте вместе с осветительным прибором

Например, по принципу включения все устройства можно разделить на:

• механические – элементарные клавишные приспособления, простые в монтаже и использовании (функцию клавиши может выполнять рычажок, тумблер, кнопка, шнурок, поворотная ручка);
•  электронные сенсорные, приводимые в действие прикосновением руки;
• с дистанционным управлением, оснащенные пультом или датчиком движения.

Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.

Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.

В жилых помещения предпочтительнее устанавливать внутренние модели (с подсветкой или без нее), которые не выступают над поверхностью стены и выглядят более эстетично

По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.

Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.

По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.

По способу монтажа выключатели подразделяются на встраиваемые и накладные. Первые применяются при устройстве закрытой проводки, вторые — открытой. Устанавливаются оба варианта по аналогичным схемам

Принцип работы проходных выключателей

Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.

Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.

Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.

Популярные серии и классификация

Legrand Valena Life

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

• Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
• Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

GeaLine – серия изысканных моделей расширенного ассортимента (премиум-класс). Выпускаются они в цветах «белый графит», «слоновая кость», «титан» и характеризуются оригинальным сочетанием квадратных рамок и округлых клавиш

Привлекает внимание и то, что для отделки используется натуральная кожа, фарфор, дерево и стекло.
Quteo – серии одно- и двухклавишных выключателей и переключателей, предназначенных для наружной установки на поверхность стены (накладные). Для изготовления их корпуса используется ударопрочная пластмасса ABS.
Plexo – серия водозащищенных одно- и двухклавишных моделей накладного типа

Монтируют их в подсобных помещениях (гараж, подвал и пр.) с повышенной влажностью (класс защиты IP55 или IP66).

Legrand Plexo
Cariva – серия недорогих одно- и двухклавишных моделей, предназначенных для установки в офисах и жилых помещениях. Некоторые из них оснащены подсветкой. Имеются и влагозащищенные варианты исполнения.
Etika – серия эконом-выключателей, детали внешнего оформления которых выполнены из пластика. Выпускаются в одно- или двухклавишном исполнении. Их отличительной особенностью является отсутствие клеммника – фиксируются провода при помощи специальной гайки.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

По функциональному назначению выделяют такие группы изделий:

• Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
• Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
• Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
• Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

• Накладные применяются с открытым видом электропроводки.
• Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

• кнопочные;
• сенсорные;
• клавишные;
• реагирующие на движение людей.

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

• приводимые в действие легким касанием руки (модели сенсорного типа);
• активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

Комментарии:

Виктор

Да это ж голову можно сломать, прежде чем его подключишь! При этом как пользоваться им — не совсем понятно, да и сфера применения для меня пока не ясна. Кто-нибудь может объяснить, в каких местах практически этот выключатель можно применить?

Stas

Виктор, у моего друга к таким выключателям была подключена подсветка потолка и освещение на кухне. Правда, объяснить мне зачем ему это понадобилось друг так и не смог. Так что вопрос о целесообразности заморачиваться так и остался.

Славик

Может я чего не так делал все время? На схеме в видео указано подключение светильника к заземлению. Ни на одной люстре я не встречал клеммы для заземления. В чем подвох? Это что, при подключении проходного выключателя надо еще заземление вести?

Васёк

Славик, мне кажется, заземление в видео показано просто так, «для веса». Не думаю, что кто-то станет подключать его к светильнику

Жека

Хлопці, дуже гариний приклад використання цих вимикачів на сходах в двоповерхових приміщенях. підійшов до сходів на першому поверсі, ввімкнув світло, піднявся на другий поверх і вимкнув освітлення на сходах. (не будеш же спускатися до низу і вимикати щоб заново піднятися по темних сходах)

Валерий

Самый простой и распространенный пример длинный коридор (зашел-вкл, прошел-выкл). Наиболее удобно в спальне, вошел-вкл, возле кровати-выкл.

Зая Бусечка

Вариантов море, на самом деле. Включил свет на лестнице, поднялся-выключил. Пошел назад — включил свет на лестнице, спустился — выключил. 1 проходной выключатель вместо 2 выключателей наверху и двух внизу))) Тоже самое с длинными коридорами, все верно. И необязательно ставить двойной…

дима

не раскрыта схема 2ух клавишных выключателей проходных у легранда, для чего к каждому выключателю вести по фазе?

Оставить комментарий Отменить ответ

Инструкция по установке герметичного выключателя открытого типа Сфера применения 3-х полюсных автоматических выключателей

Чем отличаются УЗО и дифференциальные автоматы и что выбрать для оборудования щитка

Установка розеток в деревянном доме своими руками. Сложно ли это?

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

• согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
• для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
• перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

• снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
• в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
• таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

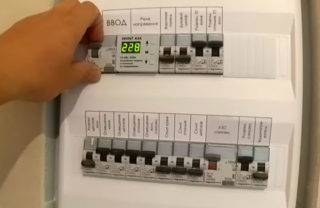

1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
4. Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Источник

Технические характеристики

Купить перекрестный выключатель можно в любом электрическом магазине, цена зависит от модели и фирмы-производителя. Рассмотрим характеристики нескольких известных переключателей.

ABB Basic 55 белый:

Номинальное напряжение сети, В	220-250
Максимально допустимый ток, А	10
Частота, Гц	50
Контакты	Посеребренные, устойчивы к воздействию влаги и пара
Корпус	Из термопласта
Цена	От 10 у. е.

Перекрестный Schneider Electric SDN:

Напряжение, В	250
Ток, А	10
Номинальная мощность, Вт	2300
Защита	IP20
Стоимость, у. е.	От 3

Legrand Valena (его аналог Anam):

Тип	Одноклавишный
Максимальное напряжение в сети переменного тока, в	230
Ток, А	10
Материал	Поликарбонат
Частота, Гц	50–60
Стоимость, у. е.	От 4

Viko Carmen (по характеристикам и цене у Вико есть китайский аналог – Макел):

Допустимое напряжение, В	220–250
Ток, А	10
Материал	Пластик
Конструкция	Встроенный двухклавишный
Цена	От 1 у. е.

Lezard Nata:

Напряжение сети, В	220
Ток, А	10
Тип	Накладной одноклавишный
Частота, Гц	50
Материал	Пластик
Цена, у. е.	От 3
