Мансардные крыши частных домов: виды, варианты, устройство

Мансарда с четырёхскатной крышей

Устройство мансарды с четырёхскатной крышей намного сложнее, обязательным является точный расчёт, грамотный проект, схема стропильной конструкции, соблюдение технологии. Тщательно выбирается кровельный материал и элементы пирога утепления.

Преимуществами являются устойчивость к ветровой нагрузке. Такая крыша выдержит ураган. За счёт крепления угловых ребер к опоре конька создается особая жесткость, обеспечивающая длительность эксплуатации без деформаций. Свесы защищают стены дома от воздействия осадков, попадания влаги, ветра. Вальмовый вариант четырёхскатной крыши считается классическим. Особенность такой крыши в том, что её стропильная конструкция одна из самых дорогих.

Вальмовые и полувальмовые конструкции те, в которые имеют два ската, две вальмы. Эти конструкции хороши тем, что создают просторные пространства для мансарды, высокие потолки, комфорт.

Совет! Пространство под кровлей усиливает нагрузку на стены и фундамент, требует усиленной стропильной конструкции. Привлечение специалистов поможет избежать ошибок в проектировании, обеспечит долгую и благополучную эксплуатацию дома с красивой формой крыши.

Мансарда бывает двухуровневой и одноуровневой. Одна комната может располагаться над другой и соединяться мансардной лестницей. Могут оборудоваться балконами и выносимыми консолями.

Высота чердака не позволят организовать мансарду

Это самый сложный вариант переделки крыши деревянного дома под мансарду и самый затратный, как по денежным вложениям, так и по затрачиваемому времени. По сути, это реконструкция крыши.

На какие этапы разделяют этот процесс переделки.

  1. Проектирование

    и проведение расчетов.

  2. Приобретение

    требуемых дополнительно материалов.

  3. Демонтаж кровельного покрытия
  4. Демонтаж стропильной системы

    с обрешеткой.

  5. Формирование

    мансардной крыши.

  6. Ее утепление
  7. Монтаж кровельного

    материала.

  8. Формирование пола

    и внутренняя отделка нового помещения.

Проектирование

Здесь выбирают тип мансардной крыши. Сразу обозначим, что под любой кровельной конструкции мансарду можно организовать. Просто под вальмовыми, многощипцовыми и шатровыми кролями жилое помещение организовать сложно. Под ними свободного пространства мало. Поэтому предпочтение отдают трем разновидностям, которые показаны на фото ниже.

Тип кровель, оптимальных под мансардное помещение Источник centermira.ru

Самая простая модель – обычная двускатная крыша. Но чтобы увеличить пространство, архитекторы рекомендуют приподнять ее на небольшую высоту – до 1 м. Для этого демонтируют дополнительно старый мауэрлат, поднимают стены постройки, и уже сверху проводят монтаж мауэрлата и стропильной системы.

Обратите внимание на фото ниже, где хорошо видно, что стропильные ноги подняты над уровнем стен дома на опорные стойки из тех же досок, что и стропила. Стойки упираются в мауэрлат, к нему же и крепятся. После завершения монтажа стенку мансарды обшивают и утепляют, как и стропильную систему

После завершения монтажа стенку мансарды обшивают и утепляют, как и стропильную систему.

Формирование стенки мансарды с помощью стоек и деревянной обшивки Источник pinterest.it

Если дом кирпичный, то стены мансарды возводят из кирпича, поднимая стены самого дома до требуемой высоты. И уже на них укладывают мауэрлат с последующим монтажом стропильной системы.

Если создается проект стандартной мансардной крыши, тогда все расчеты ведутся с учетом конструкции сооружения. Кстати, о расчетах

Важно правильно их провести, учитывая снеговую и ветровую нагрузку. На самом деле эти расчеты непростые. От них зависит прочность и надежность кровельной конструкции, поэтому этим этапом занимаются профессиональные проектировщики

От них зависит прочность и надежность кровельной конструкции, поэтому этим этапом занимаются профессиональные проектировщики.

Приобретение материалов

Во-первых, надо отметить, что при реконструкции проводят дефектовку. То есть исследуют эксплуатируемый материал на предмет его качественного состояния. Если какие-то детали и узлы не соответствуют требованиям проведенных расчетов, а это обычно сечение, толщина или длина, то их придется заменить. Хотя существуют технологии, когда, к примеру, пиломатериал не соответствует параметрам длины, его просто удлиняют.

Как удлиняют стропильные ноги Источник centermira.ru

Составив дефектный акт, переходят к добору необходимых материалов. Надо отметить, что, проводя реконструкцию крыши, от кровельного материала стараются избавиться. Если он на кровле прослужил достаточно времени, то при демонтаже высока вероятность его выходя из строя. Поэтому кровельный материал приобретают в полном объеме в соответствии с проектом новой крыши.

Демонтажные операции

Как говорится, ломать не строить. То есть это самый легкий процесс

Но не стоит сильно усердствовать, ведь важно сохранить материалы для дальнейшего использования

Виды крыш мансардного типа

Дать полную классификацию невозможно, в каждом проекте допускаются индивидуальные изменения, конкретные решения принимает застройщик. Рассмотрим лишь главные виды крыш мансардного типа по общепринятой классификации.

Односкатные

Самые простые конструкции, встречаются нечасто. Мансардные помещения с ограниченными размерами из-за низкой высоты, противоположные стены располагаются на различных уровнях. Такие мансардные крыши рекомендуется ставить на небольших дачах, банях, гаражах и иных хозяйственных пристройках.

Односкатная мансардная крыша

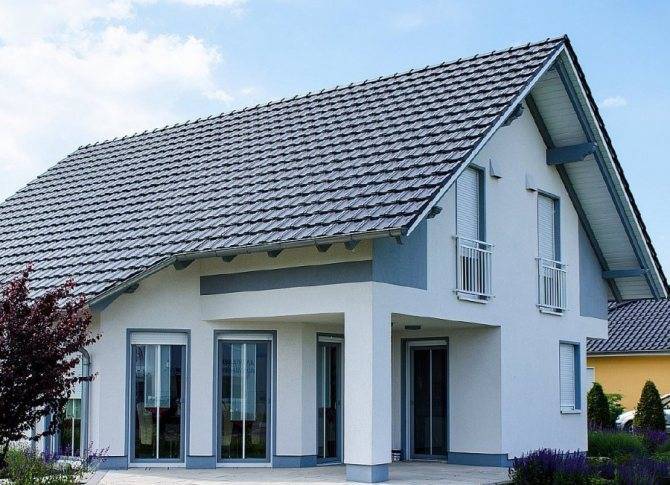

Двускатные

Наиболее распространенные, имеют огромное количество вариантов, могут быть симметричными (конек посредине здания) или асимметричными. Фронтоны на линии фасадных стен или смещены внутрь чердака для обустройства балкона мансарды. Угол наклона скатов должен обеспечивать удобную для проживающих высоту помещений. Двускатные крыши могут быть простыми и ломанными.

Двускатная кровля мансардная

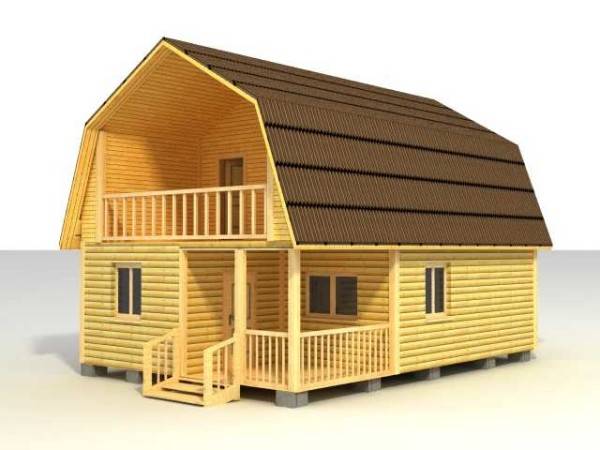

Ломаные имеют более сложную конструкцию, но дают возможность значительно увеличивать полезный объем чердачных помещений. Именно это тип в настоящее время имеет самую широкую популярность среди застройщиков. Ломанные крыши для мансарды используются не только при строительстве коттеджей, но и относительно небольших построек.

Ломаная крыша мансардная

Вальмовые (четырехскатные)

Самые сложные по конструкции крыши, устанавливаются на домах с большой площадью. Отличаются увеличенными параметрами устойчивости к ветровым и снеговым нагрузкам, могут быть простыми четырехскатными и сложными многощипцовыми. Такие типы крыш применяются только на престижных зданиях, к строительству привлекаются самые квалифицированные кровельщики.

Вальмовая крыша с мансардой

Четырехскатная крыша с мансардой

Мансардные крыши с балконами

Рекомендует ставить на больших домах, несколько ограничивают внутренние чердачные помещения. Балконы могут быть открытыми и закрытыми, размеры и материал изготовления площадок зависит от материала изготовления фасадных стен.

Балкон в крыше мансарды

Каркасный дом с балконами

Фото мансардной крыши с балконом

Если вы учли вышеизложенные факторы, закупили материалы и доборные комплектующие, решили вопросы со строителями, то можно начинать возведения мансардной крыши.

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

  • укладка мауэрлата, который будет распределять нагрузку;
  • монтаж балочных элементов;
  • установка стоек;
  • стяжка стоек прогонами;
  • крепление ригелей;
  • установка стропил скатов, создание конька;
  • обшивка фронтонов;
  • создание обрешетки, свесов, карнизов, отливов;

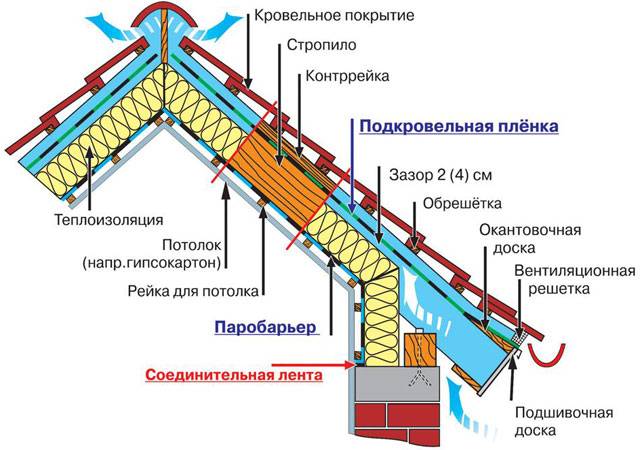

  • на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
  • формирование контробрешетки;
  • гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
  • между стропилами укладываются листы минеральной ваты (другого утеплителя);
  • с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
  • поверхность выравнивается плитами ОСБ, другим материалом;
  • монтируются кровельные материалы.

По окончании работ с кровлей устанавливаются оконные системы, балконные двери, если таковые имеются. После этого можно приступать к выполнению внутренней отделки.

Какое финишное покрытие использовать?

Деревянная основа плоской кровли, наряду со своими достоинствами, имеет и особенности со знаком «минус». Это – повышенная пожароопасность и невысокая несущая способность (по сравнению с ж/б плитами).

Для гидроизоляции такой кровли желательно применять материалы, не требующие горячего монтажа. В идеале – полимерные мембраны. При выборе наплавляемых битумно-полимерных покрытий (из серии еврорубероидов), первый слой материала монтируется механически, а второй – способом наплавления. Чтобы снизить до минимума возможность возгорания конструкций во время монтажа, в качестве сплошной обшивки (на которую укладывается гидроизоляция) рекомендовано использовать негорючие плиты ЦСП.

При сооружении эксплуатируемых и балластных кровель, также следует помнить о том, что излишняя нагрузка для деревянного основания может быть фатальной. Поэтому, если несущая способность используемых балок невелика, для финишного покрытия следует подбирать легкие материалы — деккинг, палубную доску, резиновую тротуарную плитку (резиновые маты) и т.п.

Если же все сделать правильно (рассчитать нагрузку, подобрать элементы кровельного пирога), то плоская кровля на балках может стать не только отличной защитой от неблагоприятных внешних условий, но и местом отдыха. Стоит только захотеть!

Стропильная система

При самостоятельном строительстве частных домов с мансардной выбирают обычно ломанную крышу. Она позволяет получить помещение значительной площади, большее, чем под двускатной.

При равной ширине основания (дома) мансардное помещение под ломанной крышей получается больше, чем под обычной двускатной. Стропильная система становится сложнее, но двускатная крыша с мансардой под ломаной крышей все равно боле популярна

Угол наклона

Углы наклона в классической варианте

При классическом варианте нагрузка от осадков на боковые поверхности может не учитываться. Осадки смогут удержаться только на верхней части, угол наклона которой меньше 45°.

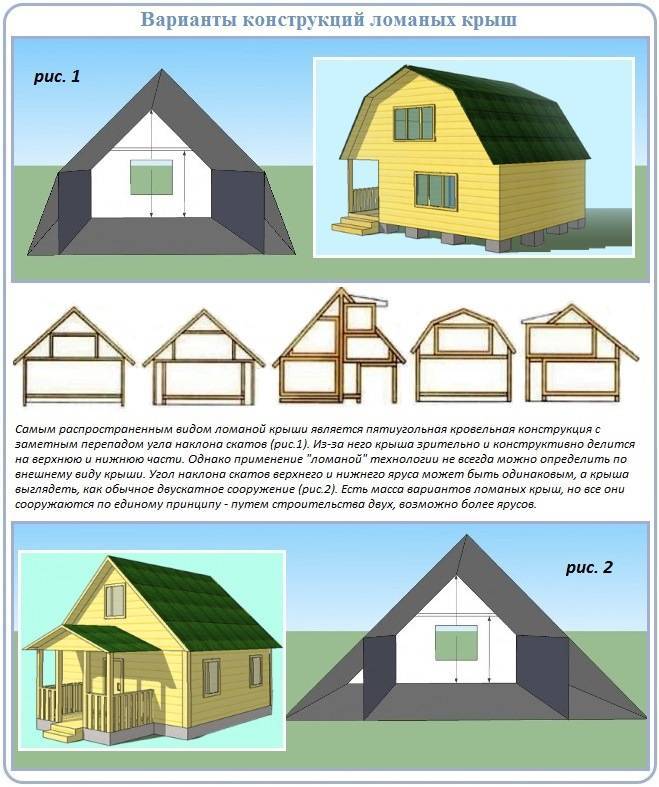

Виды стропильных систем ломаных крыш

Конструкция ломаной мансардной крыши — один из вариантов стропильной системы (самый распространенный)

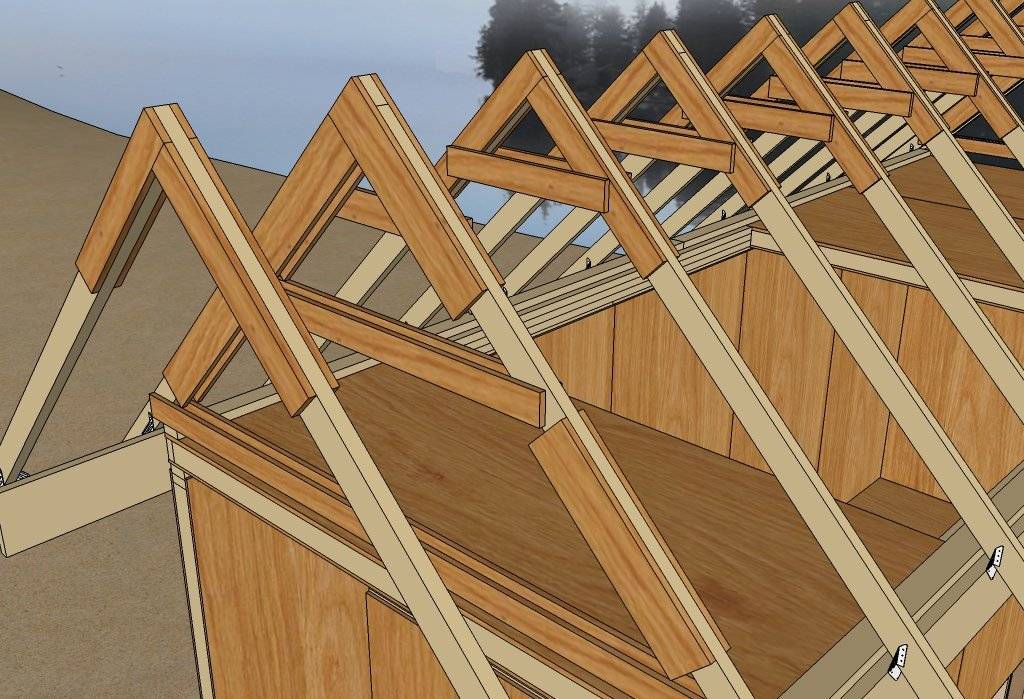

Один из вариантов построения каркаса с висячими стропилами

Еще один вариант верхней части изображен на фото ниже (картинка кликабельна). В этом случае боковые стропила усилены подкосами. Они значительно увеличивают жесткость системы.

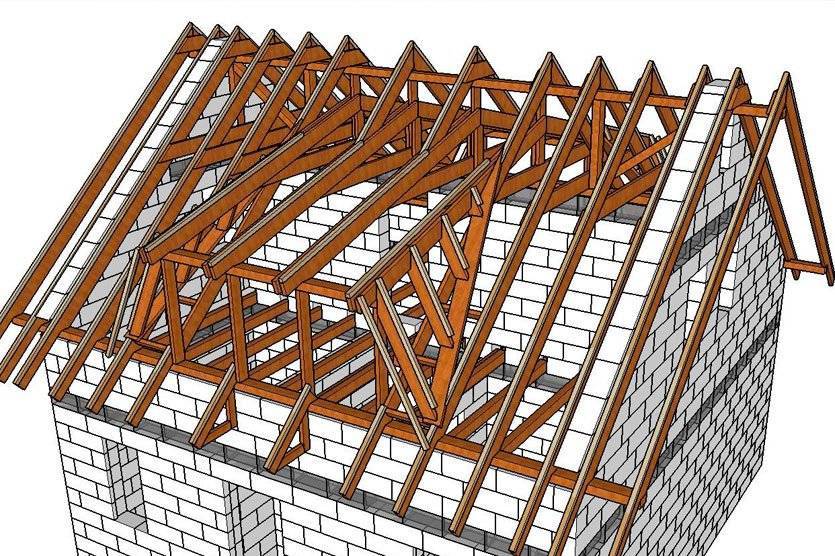

Вариант устройства стропильной системы ломанной крыши — с подкосами, увеличивающими жесткость системы

Для небольшого по разверам здания каркас крыши может быть вообще простой: вверху две висячие стропильные ноги, затяжка, балки перекрытия, стойки и боковые стропила (на фото внизу).

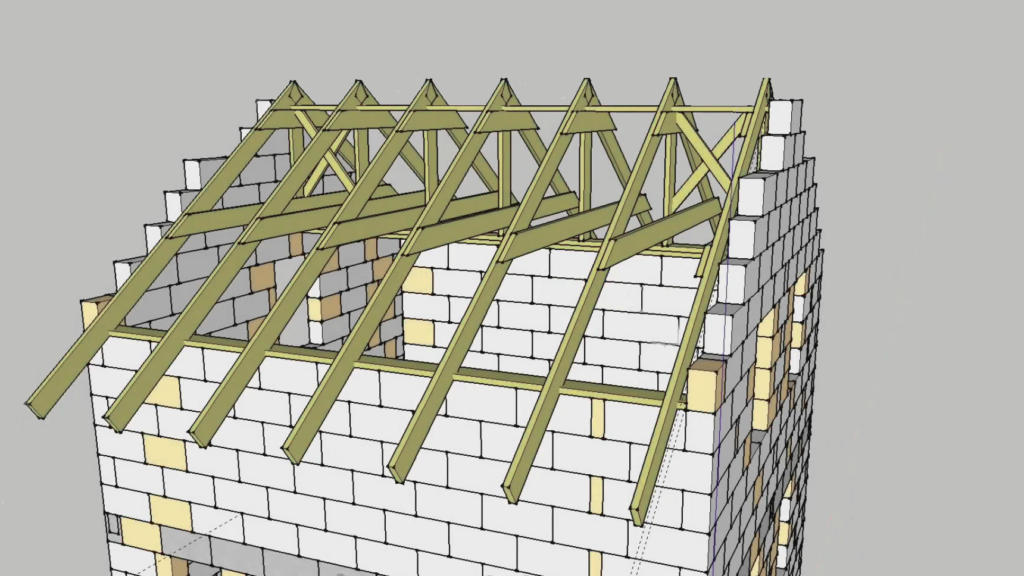

Устройство стропильной системы ломанной мансардной крыши для небольшого дома

Как расчитать ломаную крышу

Для стоек и балок лучше брать брус не менее 80*80 мм, лучше — 100*100 мм. Особенно в зонах со сложными погодными условиями — при обильных снегопадах или сильных ветрах.

Висячая система стропил

Конструкция каркаса такова, что стропила опираются только на несущие стены. Поэтому, если две капитальных стены расположены друг от друга более чем на 8 метров, такая система не применяется. Иначе возникнет разрушающая нагрузка на основание стен.

При допустимом расстоянии несущих стен, стараются разными методами снять лишнюю нагрузку с фундамента. В висячем каркасе применяют толстые перекрывающие балки. Это могут быть массивные бруски, или бревна, которые монтируются на ребро.

Формы

Помещению под кровлей отводится особая роль, чтобы его можно было с комфортом использовать.

С этой целью к чердачному помещению под мансарду предъявляется ряд требований:

форма мансарды должна быть максимально удобной;
нужно уделить внимание утеплению;
освещение помещения также имеет важное значение.

Грамотная планировка поможет воплотить множество полезных идей. Классикой жанра стала геометрическая форма мансарды. Такая кровля может быть треугольной или ломаной, с наличием симметричных или асимметричных сторон относительно стен постройки. Сам этаж может быть расположен как на одну из сторон, так и по всей ширине, даже несколько выходя за границы внешних стен. Некоторые такие проекты подразумевают установку дополнительных опорных конструкций, например, в виде колонн или стенок.

В целом, кровельные конструкции могут быть спроектированы следующим образом:

  • в виде отдельного многоуровневого этажа;
  • цельного этажа с двухуровневым развитием;
  • двухуровневого этажа с основанием антресольного этажа.

Несущие стены кровельных конструкций обычно состоят из двух частей:

  • вертикальной стены (стеновой материал для конструкции может быть использован такой же, как при возведении нижних этажей);
  • наклонной стены (ее каркасом служит стропильная система, а кровля служит наружной обшивкой).

Соотношение в проекте всех этих элементов между собой зависит от конструкции в целом. Форма мансардной крыши придает всему дому особый вид. Чердачные помещения жилого типа могут различаться по форме кровли.

В основном, принято выделять следующие типы:

  • односкатная кровля (без боковин, с единым подкровельным помещением);
  • двускатная кровля (усложненная конструкция, позволяющая спроектировать удобный мансардный этаж с учетом мансардных окон);
  • ломаная двускатная крыша с характерным силуэтом (скаты могут быть изогнуты внутрь или выгнуты наружу).

Грамотный проект позволяет «высвободить» нужную полезную площадь. Ее можно увеличить, установив вертикальную, аттиковую стенку. Стоит учесть, что полезная площадь четырехскатной крыши меньше, чем двускатной. Это связано с большим количеством скосов, которые не дают свободно спроектировать подкровельное пространство. Оптимально использовать типовой проект мансарды.

Поскольку высота мансардного этажа имеет важное значение, она влияет на полезную площадь. Кроме того, по высоте отличают тип помещения под кровлей

Для общей картины не помешает изучить проект типовой мансардной конструкции в разрезе.

Рассмотрим, что он собой представляет.

  1. Если высота вертикальной стенки подкровельного помещения больше 1,5 м, то это уже полноценный этаж. В центре конструкции можно свободно передвигаться, не наклоняясь. При высоте стенки мансарды больше 2 м можно говорить о функциональном помещении, которое по комфортабельности будет напоминать типовую комнату.
  2. Если мансарда имеет одно- или двускатную кровлю с высотой аттиковых стен около 0,8 м (максимально до 1,5 м), то такая конструкция отличается повышенной функциональностью.
  3. Наличие стен высотой менее 0,8 м (или если вертикальные стены отсутствуют) может говорить о недостаточно функциональном помещении.

Превратить мансарду в функциональное помещение, более удобное и рациональное, можно несколькими способами. Общий тон задает и интерьер подкровельной комнаты. Иногда для ее обустройства могут потребоваться неординарные решения, но лучше в работе следовать известным и проверенным правилам. Так, качественные характеристики мансарды во многом зависят от назначения помещения. Например, маленькую, узкую мансарду удобно превратить в дополнительную спальню. Высокая мансарда позволяет обустроить под кровлей целый гостевой этаж

Также важно, какая мебель будет стоять в помещении и, соответственно, можно встроить шкаф-купе или поставить стеллаж

Важно при этом соблюсти два общих требования:

  • для большой комнаты высота стен до пола от потолка – не меньше 2,2 м;
  • высота стен мансарды от уровня кровати – около 1,4 м.

Элементы и узлы стропильных систем мансардной крыши

Стропильная система – это основа крыши, ее скелет, на который монтируют кровельный пирог и внутреннюю обшивку мансарды. Нередко ее используют в качестве основы при прокладке инженерных систем и коммуникаций. В свою очередь стропильная система мансардной крыши состоит из составных узлов и элементов, совокупность и взаимное расположение которых обеспечивает передачу ветровых и снеговых нагрузок с кровли на несущие стены здания:

  • стропила (висячие и наслонные);
  • мауэрлат;
  • прогоны (коньковые и боковые);
  • связующие элементы (подкосы, распорки, диагональные связи).

Нагрузки, действующие на стропильные конструкции мансардных крыш, достаточно велики и в среднем достигают 200 кг/м2. Впрочем, в каждом конкретном случае это определяется, исходя из особенностей конструкции кровли, а так же имеющихся в данном районе ветровых и снеговых нагрузок. В любом случае, стропила должны гарантированно выдерживать эти нагрузки и иметь необходимый запас прочности, способный противостоять очень сильному ветру или обильному снегопаду.

При расчете нагрузки на стропильную систему очень важно учитывать вероятное количество осадков и силу ветра

Параметры и основные узлы стропильной системы мансардной крыши определяются расчетами. Расчеты позволяют определить длину, профиль и сечение каждого элемента конструкции и особенности сопряжения деталей между собой. От прочности соединения узлов стропильной системы мансардной крыши в значительной степени зависит прочность всей конструкции. Наиболее распространенные типы соединений: шпунтованное, шурупное, болтовое и сварное. Выбор типа соединения зависит от расчетных нагрузок, используемого материала и особенностей конструкции.

Стропильная система: особенности, разновидности и устройство конструкции

Стропильную систему можно назвать скелетом любой скатной кровли, она является каркасом для укладки и удержания стройматериалов, используемых при обустройстве кровельного пирога. Для мансардного этажа она еще выступает в качестве стен и пола. От нее зависит прочность, надежность, эстетичность и стилистическое направление, срок эксплуатации всего устройства. Опираясь на структурные особенности, среди всех конструкций можно выделить два основных вида:

  1. Висячие.
  2. Наслонные.

Каждый отдельный тип характеризуется своими отличительными чертами, присущими исключительно ему. Выбор той или иной модели зависит от многих факторов, к которым относятся:

  • габариты строения;
  • вес кровельного, утеплительного, отделочного материала;
  • наличие внутренних капитальных перегородок;
  • геометрические формы кровли;
  • вариант выбранного стройматериала для самих стропил;
  • климатическая зона, оказываемые атмосферные нагрузки в виде снега, дождя, ветров;
  • финансовых возможностей застройщика.

Висячая

Определение разновидности той или иной системы осуществляется на этапе проектирования здания. Однако выбор сделать несложно, висячая конструкция станет безальтернативным вариантом для сооружений, в которых не предусмотрены внутренние капитальные стены-перегородки. Главной их особенностью является то, что они опираются исключительно на две противоположные внешние несущие перегородки.

Конструкции лучше устанавливать в доме, у которого расстояние между боковыми стенами не превышает 6 м. В этом случае сооружают самую простую ферму, состоящую из двух стропильных балок, соединенных сверху под определенным углом. Снизу по горизонтали она укрепляется затяжками, состоящими из деревянных балок. Для этих целей также можно использовать металлические профильные перекладины, которые называются тяжем. Такое устройство позволяет снизить распорную нагрузку на опорные точки.

Затяжки, расположенные у основания стропил, служат в качестве потолочного перекрытия нижнего этажа, полом мансардного. При увеличении ширины между перегородками до 9 м в ферму добавляется бабка и хомут, до 14 м – дополнительное устройство подкосов и бабка. При выборе этой системы не стоит забывать, что вся нагрузка ложится только на две точки опоры, поэтому следует снизить вес крыши за счет кровельных стройматериалов.

Наслонная

Этот вид конструкции монтируется в зданиях с внутренними несущими стенами. По сравнению с предыдущим вариантом, устройство и установка этого типа намного проще. В этом случае распределение нагрузки происходит равномерно на все опоры. Система состоит из мауэрлата (брусья, расположенные на верхней торцевой части наружных несущих стен), горизонтального лежня, конькового прогона, закрепленного на вертикальных стойках, подкосов, стропил и обрешетки.

Наслонная система наиболее часто используется при возведении жилых сооружений. Она может иметь разные конструкции, среди которых выделяют:

  1. Безраспорные стропила без подпор. Характеризуются наличием строгого и свободного крепления. Делятся на три подвида:
  • нижняя часть стропила крепится строго, верх — свободно;
  • низ стропильной ноги закрепляют на скользящих элементах, верх – намертво;
  • низ – скользящий, верх – жестко прижимают к коньку брусками.
  1. Распорные стропила без подпор. Это средний вариант между наслонным и висячим устройством кровли, где конек не полностью выполняет свои функции.
  2. Стропила с подкосами. Это оба рассмотренных выше вида, с подпорными элементами, подпирающими стропильные ноги.
  3. С подстропильными балками. В такой схеме конек полностью отсутствует. Этот вариант подходит для зданий с двумя несущими перегородками, расположенными внутри.

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

Типы мансард

Сегодня они могут быть представлены в следующих видах:

  • Одноуровневая мансарда при двускатной крыше.
  • Одноуровневая при ломаной крыше.
  • Одноуровневый вид крыши с выносными консолями.
  • Двухуровневый вид крыши со смешанным типом опирания.

Одноуровневая мансарда при двускатной кровле

Представленный тип кровли оснащен одним уровнем мансарды, над которым формируется двускатная крыша.

Данный вариант относится к самым простым, так как не нуждается в особо сложных подсчетах при проектировании и не сопровождается большими трудностями во время строительства.

Такая крыша, кроме того, что она проста по своим конструктивным особенностям, является и весьма практичной.

Практичность кровли связана с наличием большого угла расположения и отсутствием препятствий в виде дополнительных элементов кровли для схода осадков.

Одноуровневая мансарда при ломаной кровле

Представленный вариант также предусматривает один уровень мансарды, но здесь уже применяют иной тип конструкции стропильной системы.

В результате образуется не две плоские крыши, а четыре.

Преимущества данного типа заключаются в том, что верхняя часть здания приобретает полноценный вид помещения, с вертикальными потоками и стенами.

Таким образом, наблюдается увеличение пространства в комнатах.

Однако конструкция такой стропильной системы характеризуется более сложной формой.

Одноуровневый тип мансарды с выносными консолями

Главными преимуществами данной конструкции можно считать увеличение помещения верхнего этажа.

Как правило, оно получается намного просторней, в отличие от второго вида крыши. Для конструкции данного типа характерно смещение помещения мансарды в одну из сторон дома, к краю.

Используя данный вид мансарды можно сделать полноценные вертикальные окна с одной стороны.

Это также можно считать достоинством данной конструкции.

Говоря о плюсах такой крыши, необходимо разобраться и в ее недостатках.

Главным минусом конструкции является более сложная форма.

Она представляет собой с одной стороны одну большую скатную плоскость, а с противоположной — две плоскости.

В большинстве случаев часть крыши с большой плоскостью выносят за стены дома дальше, чем обычно.

Благодаря такому смещению можно сделать навес, в котором можно расположить все, что угодно, от террасы до гаража.

Двухуровневая мансарда со смешанным типом опирания

Данная конструкция относится к самым сложным, так как имеет, как минимум два помещения в верхней части дома, расположенных на разных уровнях.

На фото ниже представлены два варианта, как можно построить крышу мансардного типа в двух уровнях.

Достаточно часто представленный тип мансарды является полноценным проектом, формирование которого осуществляется еще в процессе проектирования дома.

Данная конструкция не является отдельной составной частью дома, а входит в структуру основного проекта дома.

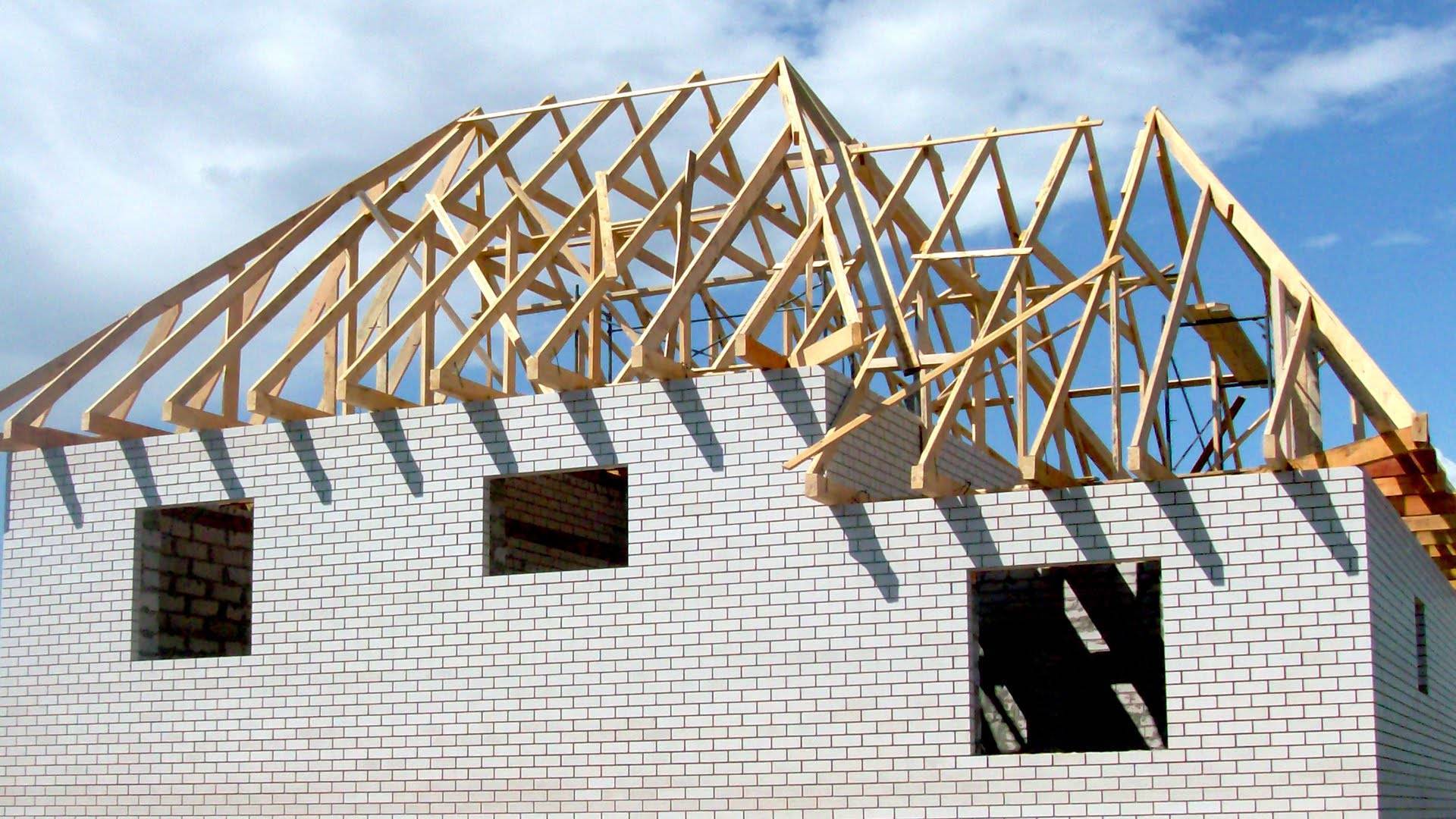

Строение несущей конструкции мансардной кровли

В оборудовании теплой мансарды, которая будет эксплуатироваться круглогодично, используется многослойная кровля, создающая надежную защиту. Ей требуется надежная прочная опора, в качестве которой выступает несущая система. В нее входят:

  • балки перекрытий;
  • стропила боковые, коньковые;
  • обвязки;
  • стойки.

Устрйоство мансардной крыши дома

В большинстве своем для создания несущих конструкций используется брус. Материал обязательно обрабатывается водоотталкивающими, противопожарными, антисептическими пропитками. В противном случае дерево в сложных условиях преждевременно начнет разрушаться.

Можно применять в возведении несущей системы металлические, железобетонные элементы. Они гарантируют строению долговечность. Но нужно учесть, что такая конструкция мансардной крыши частного дома будет обладать солидным весом, потребуется усиление фундамента, создание стен из материала, способного выдерживать повышенные нагрузки.

Критерии выбора

Выбирая конфигурацию кровли, учитывают стоимость материала, внешний вид, габариты постройки. Для дома с мансардой чаще используют одну из 2 разновидностей крыши – двухскатную или ломаную. К плюсам первого типа конструкции относят:

  • простоту монтажа стропил;
  • стойкость к снеговой нагрузке;
  • повышенную прочность.

Вальмовая крыша подходит для частных коттеджей с большой площадью, требует присутствия слуховых и панорамных окон, отличается сложностью монтажа.

Ломаная кровля с большим наклоном стоит дорого, однако помогает увеличить размеры мансарды. Здание с конфигурацией кровли, объединяющей характеристики двускатной и вальмовой, выделяется элегантным видом, украшает выступающие элементы постройки.

Проект ломаной крыши и ее монтаж

Проект мансардной крыши предполагает включение таких разделов, как:

  • перечень требуемых материалов в полном объеме и отдельно для каждого узла;
  • чертеж формы кровли с указанием размеров каждой детали и углом наклона скатов;
  • сведения о теплоизоляции мансарды, а также о планируемых коммуникациях, то есть водопровод, электрика и так далее;
  • расчет стропильной системы, с определением сечения стропил, размера балок перекрытия и прочих важных конструктивных элементов.

Если самостоятельно произвести расчеты кажется сложной задачей, то оптимальным вариантом будет заказать проект в специальной организации. Имея план, можно переходить к закупке материалов и к монтажу конструкции. Ломаная мансардная крыша своими руками предполагает выполнение 7 основных этапов.

  1. Монтаж мауэрлатной балки.
  2. Установка стоек на каждую балку перекрытия – это опоры для стропил.
  3. Монтаж верхних стропильных ног.
  4. Фиксация подкосов.
  5. Установка нижнего ряда стропил.
  6. Укрепление конструкции специальными подпорками и стяжками.
  7. Монтаж обрешетки с шагом, соответствующим запланированному кровельному покрытию.

Когда стропильная система завершена, а также произведен монтаж финишного декоративного материала, можно переходить к процедурам утепления мансардной крыши. Качественная теплоизоляция предполагает наличие следующих слоев:

  • гидроизоляция;
  • утеплитель;
  • пароизоляция.

Паро- и гидроизоляцию лучше всего выполнять из мембранного материала. Такое изделие следует монтировать сплошным слоем, чтобы не допустить проникновения влаги внутрь дома и пара из помещения к утеплителю. При этом пароизоляция монтируется изнутри мансарды, а гидроизоляция устанавливается под кровельным покрытием

Так как стыков при монтаже не избежать, то важно делать достаточный нахлест пленки, а также использовать скотч для ее полной герметизации. В качестве утеплителя можно использовать плитный материал, который максимально просто монтировать. Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока

Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции. Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды

Важно выбирать изделие, которое отличается экологической безопасностью, а также устойчиво переносит любые негативные внешние воздействия в течение долгого срока. Также не следует забывать про вентиляционный зазор между кровельным покрытием и слоем гидроизоляции

Выполнив всю работу качественно, можно переходить к созданию комфортной обстановки внутри мансарды.

Видео по теме:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
