Принципиальная схема подключения диммера
Схема подключения диммера похожа на схему подключения выключателя. Светорегулятор так же, как и выключатель, устанавливается последовательно с нагрузкой. Мало того, это устройство можно поставить в то же место, где стоял обычный выключатель. Перед тем, как подключить диммер вместо выключателя, необходимо отключить сетевое питание, отсоединить сетевые провода от клемм выключателя и на его место поставить светорегулятор, поскольку его установочные размеры соответствуют габаритам выключателя.
При подключении диммера к электрической сети необходимо учитывать, что он должен быть включен в разрыв обозначаемого буквой L фазового провода, но не нулевого провода с обозначением N.
Управление освещением из разных точек помещения
Для обеспечения этого варианта регулировки освещения можно рассмотреть 2 схемы.

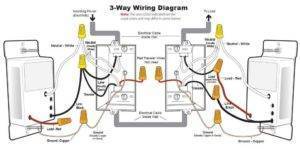

Схема установки с двумя светорегуляторами
Когда требуется регулировать освещение из двух разных точек, то можно использовать схему с двумя диммерами. В таком случае первые и вторые клеммы светорегуляторов соединяются между собой.
Фазовый провод подводится к оставшейся третьей клемме одного из диммеров, а от третьей клеммы второго устройства провод идет на нагрузку. Таким образом, из распределительной коробки каждого светорегулятора выходит по три провода.
Как правильно подключить высококачественный диммер
Для обеспечения регулировки освещенности помещения с различных точек возможен вариант с использованием импортных кнопочных диммеров высокого качества, например, типа Legrand Valena производства французской компании Legrand. Особенностью этого устройства является то, что в комплект покупки входят дополнительные кнопки регулировки, которые можно установить в разных концах освещаемого помещения. При этом расстояние от диммера до самой дальней выносной кнопки ограничено 50 метрами.
Существует несколько вариантов схем подключения дифавтомата. с заземлением или без него, по селективной или неселективной схеме. Использование этого устройства позволяет обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий.
Для установки точечных светильников в гипсокартон есть подробная инструкция. а как сделать правильный выбор LED ламп для домашнего освещения, поможет эта статья.
Схема включения диммера с выносными кнопками регулировки следующая. Фазовый провод подходит к клемме светорегулятора №1 и первым клеммам выносных кнопок. Со вторых клемм выносных кнопок провод идет на клемму B диммера. Нагрузка подсоединяется к клемме №2 светорегулятора и нулевому проводу N.
За возможности такого брендового устройства приходится, конечно, значительно переплачивать. Так, диммер Legrand Valena, рассчитанный на 600 Вт, стоит 2486 рублей, тогда как отечественный АГАТ–К-200 стоит около 500 рублей.
Итак, перед тем, как установить диммер своими руками, необходимо запомнить всего несколько правил:
- Хотя имеются различные варианты подключения светорегуляторов, но схемы их достаточно просты – они устанавливаются последовательно с источником электроэнергии в фазовый провод электросети.
- Для регулировки освещенности из разных точек помещения можно использовать схему с одним высококачественным дорогостоящим диммером, имеющим дополнительные выносные кнопки.
Подключение и эксплуатация диммера: что должен знать каждый?
Как установить светорегулятор
Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.
Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.
Устройство диммера, предназначение клемных колодок
Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:
- регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
- величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
- диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.
Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.
Принцип подключения диммера
Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.
Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.
Инструкция по установке диммера вместо обычного выключателя
Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.
Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.
Схема подключения (меняем выключатель на светорегулятор)
Второй шаг. Снимаем кнопку установленного выключателя.
Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.
Демонтаж выключателя
Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.
Пятый шаг. Откручиваем электропровода от переключателя.
Шестой шаг. Видим два свободных провода.
Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.
Схема диммера

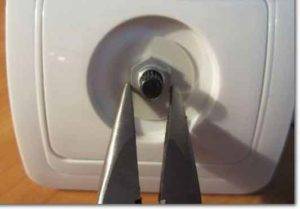

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

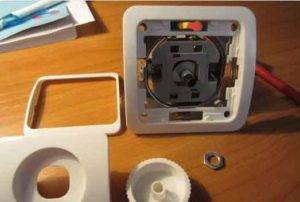

Диммер в разобранном виде
Разобранный диммер
Схема подключения
В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.
Монтаж диммера
Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

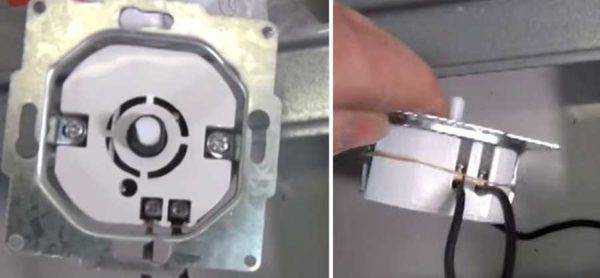

Подключаем провода и вставляем диммер в коробку
Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.
Затягиваем крепления
Одеваем все декоративные накладки и поворотное колесико
Одеваем все декоративные накладки и поворотное колесико

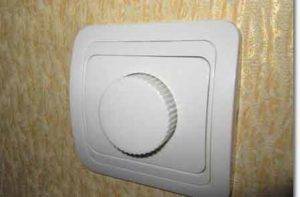

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.
Замена выключателя на диммер
Подключение светодиодной ленты к мини диммеру
Как подключить диммер
С недавних пор в магазинах электротехники появилось устройство, которое по внешнему виду напоминает обычный выключатель, однако стоит значительно дороже. Называется это устройство диммер. Для чего оно предназначено? Чем диммер отличается от обычного выключателя? Попробуем найти ответы на эти вопросы.
Универсальное устройство под названием диммер предназначено не только для включения и отключения освещения, но и для плавного регулирования интенсивности или яркости освещения. И что самое главное, с помощью диммера можно существенно сэкономить потребление электроэнергии.
Ведь при снижении интенсивности освещения пропорционально снижается потребляемая мощность. Использование регулируемого выключателя не оказывает никакого негативного влияния на лампы. Срок их эксплуатации остается тем же.
В магазинах электротехники можно встретить большой ассортимент диммеров различных размеров и форм. Они отличаются по способу включения и мощности. Конечно, стоимость таких устройств значительно превышает стоимость обычных выключателей, но со временем они с лихвой окупают себя.
Устанавливая диммеры в квартире или доме, можно с уверенностью сказать, что потребление электроэнергии значительно снизится. Регулируемые выключатели используют не только в быту, их можно устанавливать в общественных зданиях, кафе, ресторанах и других развлекательных заведениях.

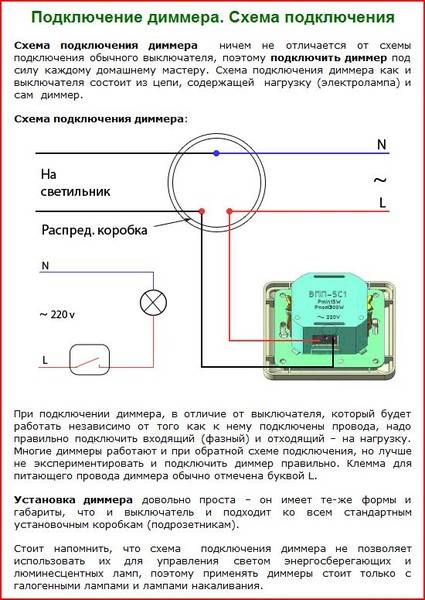

Схема подключения диммера
Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера, а также проверить индикаторной отверткой отсутствие фазы.
Схема № 1
Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.
Схема № 2
Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.
Схема № 3
Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза, а со второго регулятора с третьего контакта уходит на лампу.
Схема № 4
В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.
Назначение и функции
Диммеры (на английском dimmer) в быту используются для регулировки яркости ламп, температуры нагревательных приборов (паяльников, утюгов, электроплит и т.п.). Эти устройства называют еще регуляторами яркости света или светорегуляторами, хоть это только одна из возможных областей применения. Наиболее эффективно работают с лампами накаливания, позволяя продлить срок их службы, так как при наличии в цепи питания диммера, на лампу при включении подается минимальный ток. А как известно, именно стартовые броски являются причиной выхода их из строя.

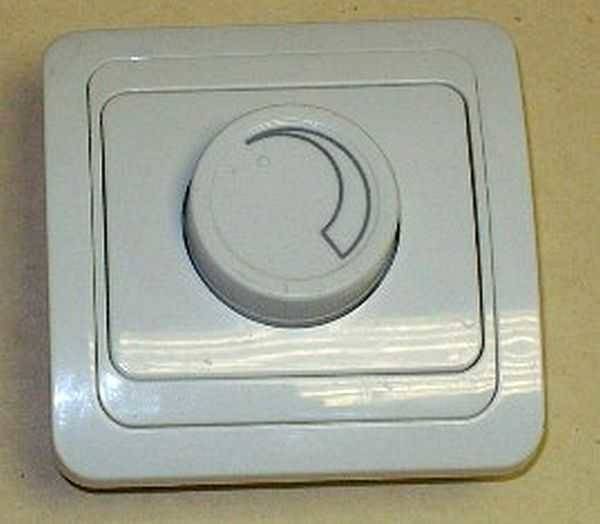

Как выглядит диммер
Нельзя использовать диммеры с трансформаторными или импульсными источниками питания (телевизоры, радиоприемники и т.п.). Это обусловлено особенностями работы устройства — на выходе сигнал выглядит не как синусоида, а только ее часть (верхушки срезаются ключами). При подаче такого питания, аппаратура выходит из строя.
Обратите внимание! С люминесцентными лампами обычные регуляторы света использовать нельзя. Такая связка или не будет работать совсем, или лампа будет мигать
Для работы с этими источниками есть специальные устройства с другой схемой. Вообще, обычные светорегуляторы управлять могут только лампами накаливания или светодиодными. При подключении к ним энергосберегающих начинается «мигание» света, а галогенные просто не регулируются. Но регулировать яркость света можно и для этих типов ламп — есть специальные диммеры, но стоят они дороже.
Самые первые светорегуляторы были электромеханическими и могли только регулировать яркость свечения ламп накаливания. Современные могут предоставлять еще целый ряд дополнительных функций:
- отключение света по таймеру;
- включение и отключение освещения в определенное время (эффект присутствия, используется при длительных отъездах);
- акустическое управление (по хлопку или голосом);
- возможность дистанционного управления;
- различные режимы работы ламп — мигание, изменение температуры света и т.п;
- возможность встраивания в систему «умный дом».
Самые простые диммеры по-прежнему только регулируют яркость освещения, но и эта функция оказывается очень полезной.
Назначение устройства
Диммер представляет собой приспособление, которое в бытовых условиях позволяет регулировать яркость свечения лампочек или температуру нагревательных приборов. Наиболее эффективным считается их применение при регулировке свечения обычных лап накаливания.
Благодаря их действию, подаваемое напряжение может меняться в пределах от 0% до 100%. Это позволяет продлить время службы ламп. А вот с источниками питания трансформаторного или импульсного типа они не применяются, поскольку это приведет к поломке приборов.
Подключение диммера, например legrand, позволяет качественно управлять яркостью. Но при этом многие устройства наделены дополнительными опциями:
- запланированное таймером выключение света;
- возможность автоматически включать/выключать лампы без участия и присутствия человека;
- управление хлопками или голосом;
- регулирование светового потока на расстоянии;
- выбор оптимального режима свечения;
- подключение к «умным» системам.
Кнопка 4 контактная схема подключения
Дополнительно “-” от АКБ проложен на “корпус” авто 16 мм2.
Все работает.Где и как доставать + от зажигания или еще откуда я подскажу, т.к. не знаю.
Реализовав такое подключение отдельными проводами я раз и на всегда избавил себя от поисков. чего и вам советую
Тактовая кнопка — простой, всем известный механизм, замыкающий цепь пока есть давление на толкатель.
Кнопки с 4 контактами стоит рассматривать, как 2 пары рельс, которые соединяются при нажатии.
Эффект дребезга
При замыкании и размыкании между пластинами кнопки возникают микроискры, провоцирующие до десятка переключений за несколько миллисекунд. Явление называется дребезгом (англ. bounce). Это нужно учитывать, если необходимо фиксировать «клики».
Схема подключения
Напрашивается подключение напрямую. Но это наивный, неверный способ.
Пока кнопка нажата, выходное напряжение Vout = Vcc, но пока она отпущена, Vout ≠ 0. Кнопка и провода в этом случае работают как антенна, и Vout будет «шуметь», принимая случайные значения «из воздуха».
Пока соединения нет, необходимо дать резервный, слабый путь, делающий напряжение определённым. Для этого используют один из двух вариантов.
В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.
Практичность выключателей с подсветкой
Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.
В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией.
Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.
Схемы подключения выключателей
Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.
Например, выключатель с подсветкой, схема подключения которого представлена ниже.
Когда выключатель находится в положении “Выключено”, то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1.
Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора.
Достаточно всего лишь вспомнить классический закон силы тока.
Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.
Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.
Схема светодиодной подсветки выключателя с конденсатором
Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.
Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.
Подключение проходного выключателя
Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.
Требования к применению
Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.
Остальные требования при подключении диммера заключаются в следующем:
- Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
- Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25 о С. Перегрев устройства негативно скажется на его работе.
- На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
- Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
- Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schne >
Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!
Схема подключения моноблочного диммера
Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).
Перед тем как поставить диммер, надо найти фазный провод
Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).
Определение фазного провода индикатором
Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.
Схема подключения диммера
Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).
Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.
Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.
Перед монтажом диммер разбираем
Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.
Регулятор света без лицевой пластины
Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.
Схема подключения лампы к диммеру
Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.
Установка диммера
Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.
Все готово
Что понадобится для работы?
Диммер представляет собой регулятор яркости, который позволяет поворотом ручки или нажатием клавиши изменить интенсивность света в комнате.
По типу регулировки мощности свечения они бывают:
- резистивные;
- трансформаторные;
- полупроводниковые.
Первый вариант наиболее простой, но экономным его назвать нельзя, поскольку снижение яркости свечения не изменяет мощность нагрузки. Другие два куда более эффективны, но имеют и более сложную конструкцию. В зависимости от принципа действия и будет зависеть то, какие детали включает в себя диммер. Чтобы не отвлекаться от работы всем необходимым лучше запастись заранее.
Для рассматриваемых далее примеров вам пригодятся такие электронные элементы:
- Симистор – представляет собой ключ в схеме, используется для открытия или запирания участка цепи от протекания электротока. Применяется в цепях с питающим напряжением в 220В, имеет три вывода – два силовых и один управляющий.
- Тиристор – также устанавливается в качестве ключа и переводится в устойчивое состояние, необходимое для работы схемы.
- Микросхема – более сложный элемент электронной схемы со своей логикой и особенностью управления.
- Динистор – также является полупроводниковым элементом, пропускающим электрический ток в двух направлениях.
- Диод – однонаправленный полупроводник, который открывается от прямого протекания электротока и запирается от обратного.
- Конденсатор – емкостной элемент, основная задача которого накопление нужной величины заряда на пластинах. Для изготовления самодельных диммеров лучше использовать неполярную модель.
- Резисторы – представляют собой активное сопротивление, для диммеров используются в делителях напряжения и токозадающих цепях. В схемах пригодятся как постоянные, так и переменные резисторы.
- Светодиоды – пригодятся для обеспечения световой индикации в диммере.
В зависимости от конкретной схемы и устройства диммера, будет зависеть и набор необходимых деталей, все из вышеперечисленного приобретать не нужно. Заметьте, что некоторые из них можно выпаять их старых телевизоров радиоприемников и прочих бытовых приборов, которые вами больше не используются. Далее рассмотрим примеры конкретных схем.
Схема подключения моноблочного диммера
Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).
Перед тем как поставить диммер, надо найти фазный провод
Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).
Определение фазного провода индикатором
Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.
Схема подключения диммера
Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).
Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.
Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.
Перед монтажом диммер разбираем
Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.
Регулятор света без лицевой пластины
Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.
Схема подключения лампы к диммеру
Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.
Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.
Совместимость диммеров и ламп
При выборе светорегуляторов необходимо обращать внимание на типы осветительных приборов, для которых они предназначены. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы
Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз. Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы
Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз
Для накаливающих, а также галогенных ламп, рассчитанных на стандартное напряжение, подойдут практически любые приборы
Важно лишь помнить, что при уменьшении напряжения будет меняться цвет светового потока. При малом напряжении он имеет красноватый оттенок, который не просто неприятен, но и вреден для глаз
Для регулирования галогенных устройств низкого напряжения (12-24 В) подойдут приспособления, совместимые с понижающими трансформаторами (RL). Если же предполагается электронный трансформатор, рекомендуется отдать предпочтение модели диммера, имеющей маркировку С.
Регулирующие устройства для низковольтных источников света, как правило, оснащены механизмами, осуществляющими плавное включение/отключение
Важно иметь в виду, что подобные устройства особо чувствительны к перепадам сетевого напряжения, которые могут привести к существенному сроку сокращения эксплуатационного периода
Сочетающиеся с различными видами ламп приборы позволяют облагородить помещение, одновременно делая его более комфортным. Отличающиеся привлекательным дизайном выключатели также являются отличным дополнением к интерьеру
Светорегуляторы для высоковольтных электроцепей чаще всего применяются для регулирования уровня яркости театральных залов
Поскольку в этом случае происходит значительное потребление энергии, важно убедиться, что выбранная модель диммеров рассчитана на значительные нагрузки
В конструкции выключателей с регуляторами, предназначенными для люминисцентных источников освещения, предусмотрено специальное пусковое приспособление для преобразования подающей частоты в диапазоне 20-59 кГц. Это позволяет менять значения силы тока, проходящего по цепи, что позволяет влиять на уровень яркости ламп.
В основу функционирования диммеров, используемых для светодиодных светильников, положен метод широтно-импульсивной модуляции. Регулировка степени мощности светового потока производится путем изменения длительности импульсов тока, которые подаются на светодиоды с оптимально выверенной амплитудой. Благодаря высокой частоте подаваемых импульсов, достигающей 0,3 МГц, исключается мерцание ламп, вредно влияющее на зрение.
Узнать об особенностях диммеров и их совместимости с различными осветительными приборами позволяют маркировочные обозначения, которые наносятся на подобные приборы:
- Латинская буква R, нанесенная на светорегулятор, свидетельствует о том, что его можно применять для регулировки света в лампах накаливания, имеющих «Омную» или «Резистивную» нагрузку.
- Обозначение буквой L допускает работу с трансформаторами, понижающими напряжение и индуктивную нагрузку.
- Латинская буква С свидетельствует о том, что прибор можно совмещать с электронными трансформаторами («Емкостная» нагрузка).
Особый значок, свидетельствующий о допущении регулировки освещения, ставится также на люминисцентных и энергосберегающих лампах.
С использованием конденсаторов
Такой диммер работает только в качестве переключателя, который изменяет путь протекания тока, питающего нагрузку. Но и схема кнопочного диммера довольно проста и не потребует никаких специфических элементов.
Схема диммера на конденсаторе
Принцип его работы заключается в переведении переключателя SA1 в одно из трех возможных положений:
- выключено – цепь полностью разорвана, лампа не горит или проходной выключатель выдает логический ноль в цепи;
- закорочено на лампу – в цепи подключения диммера отсутствуют какие-либо элементы кроме электрической лампы (прибор освещения горит на полную мощность);
- подключено через R – C цепь – выдает только определенный процент яркости освещения.
В зависимости от параметров резистора и емкостного элемента будут зависеть напряжение и яркость свечения. Этот диммер используется для регулировки освещения путем рассеивания части мощности в R – C цепи, поэтому никакой экономии от снижения вы не получите.
