GSM модуль для котла — модели и цены, подключение своими руками

Генерация SMS-сообщений в случае устранения аварий и ошибок

Восстановление работоспособности оборудования после аварии или ошибки предполагает отправку следующих вариантов SMS-сообщений:

  • «Давление газа в норме; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Давление воды в норме; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Дизельный котел выключен; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Эл. питание включено; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Авария дизельного котла устранена; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Авария бустерного насоса устранена; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Протечка воды в котельной устранена; Т пом. = 15; Т воды = 40; Баланс = 175»;
  • «Система безопасности котельной выключена».

Лучшие устройства по соотношению цена-качество

Учитывая возросший спрос на модули для газовых котлов, не стоит ориентироваться только на их стоимость. Большой спрос всегда активизирует мошенников. Увеличивается вероятность того, что дешевый аналог производился в одном из подвалов Поднебесной.

Существует множество известных брендов, а также компаний с менее звучными именами, которые поставляют на рынок качественное, сертифицированное оборудование. Наличие сертификата и гарантии – залог надежности оборудования высокого качества.

Среди наиболее надежных компаний, предлагающих модульные системы по доступной цене, можно выделить лидеров:

  • Vaillant;
  • Micro Line;
  • Viessmann;
  • Buderus;
  • Протерм;
  • Телеметрика;
  • Кситал;
  • Эван.

Zont h 1v

Среди популярных бюджетный моделей можно выделить модуль GSM zont h1, произведенный компанией Vaillant. Это термостат небольшого размера для подключения к котлу отопления.

Оборудован собственным слотом для сим-карты, пультом управления. Воспринимает команды с любого смартфона, планшета или стационарного компьютера. Имеется система антизаморозки на тот случай, если жильцы дома уезжают на длительное время. Весь период их отсутствия система находится под надежной защитой, ее размораживание исключено даже при высоких морозах.

Protherm

Еще одна востребованная модель для котла – Protherm. По стоимости модули данной марки даже ниже предыдущих. Совместим с одноименными котлами. Может работать с моделями других производителей. Имеет фиксированные режимы – эконом и комфорт. Самостоятельно следит за температурными показателями. Корректирует работу отопительной системы на основании заданных ранее параметров. Оповещает владельца в случае возникновения опасных или нестандартных ситуаций. Совместим с другими датчиками. Осуществляет контроль на движение, задымленность или утечку газа. О чем моментально оповещает владельца.

КотелОк

Бюджетная, но достаточно функциональная модель. Модуль дистанционного управления предоставляет возможность настроить систему всего за одну минуту. Для настройки достаточно совершить всего один звонок на сим-карту, которая имеется в модуле. В комплекте всего один термодатчик с возможностью подключения одного или нескольких аналогов. В автоматическом режиме сохраняет заданные параметры на протяжении недели и оповещает владельца в случае непредвиденных сбоев для своевременного удаленного решения задач любой сложности.

Эван gsm climate

Модуль предназначен для дистанционного управления котлами и отопительной системой. Есть возможность с его помощью создавать комфортную температуру для каждого помещения в отдельности, регулировать систему теплого пола. Удаленная недельная настройка для оптимального потребления газа и электричества. Также осуществляет контроль над техническим состоянием котла, всей системы, оповещая владельцев о возможных проблемах и методах их устранения.

Телеметрика т3

Модель позволяет осуществлять дистанционное управление котлом при помощи смартфона. Для его оптимальной работы достаточно одного датчика для помещения и одного наружного. В случае нарушений со стороны работы котла или сбоях/отключениях электросети, владелец мгновенно получает сообщение с предлагаемыми вариантами для устранения.

Умный часовой 4

Портативный, с приятным дизайном модуль предназначен для дистанционного управления котлом, теплым полом. Поддерживает оптимальный температурный режим по заранее заданным параметрам. Управление осуществляется дистанционно при помощи собственного смартфона. Оснащен системой экстренного оповещения в случае возникновения непредвиденных ситуаций. Встроенный микрофон позволяет контролировать ситуацию в собственном доме в момент отсутствия владельцев.

Кситал gsm 4т

Готовое решение для постоянного контроля над температурой, напряжением, давлением системе отопления. Настраивается быстро при помощи смс оповещений. Совместим с различными газовыми и электрическими котлами.

Модулирующие горелки, протокол OpenTherm и погодозависимая автоматика

На сегодняшний день самыми современными и технологически совершенными системами управления отоплением являются приборы, работающие под управлением протокола OpenTherm.

Не вдаваясь в узкоспециализированные подробности, рассмотрим три главных особенности, которые отличают оборудование с OpenTherm от описанного выше.

Особенность первая: управление модуляцией пламени

Появление новых газовых котлов с горелками, способными управлять модуляцией пламени, открыло новые возможности в организации экономичного и эффективного отопления. Поясним, что модуляцией пламени называется регулирование мощности нагрева. При слишком большой мощности происходит частое включение и выключение котла (тактование), а при малой – достижение заданной температуры делается невозможным. Т.е. наилучшей модуляцией пламени считается уровень горения, при котором котел не выключается, и достигнуто заданное значение температуры. Иными словами, управление модуляцией пламени – это способность автоматики котла, в зависимости от внешних условий, оптимально изменять интенсивность горения пламени горелки, не выключая её. Ни один из описанных выше способов управления котлом не может управлять модуляцией пламени. Для работы с новыми горелками был придуман протокол OpenTherm, который позволил эффективно объединить функционирование новых горелок с возможностями «умной» погодозависимой автоматики и электроники.

Особенность вторая: работа с автоматикой

По сути дела, OpenTherm – это мост, который был проложен между производителями котлов и производителями прочей электроники и автоматики. Единый, не зависящий ни от кого, протокол стандартно описывает все основные команды по работе с модулирующими горелками. Это позволяет подключить к нему самое разнообразное оборудование: от термостата до программируемых термоконтроллеров, к которым может быть присоединено большое количество термодатчиков. Современные термоконтроллеры представляют собой программируемые приборы, которые в состоянии обрабатывать показания термодатчиков, расположенных как в различных зонах отапливаемого объекта, так и на улице. Теплоконтроллер поддерживает заданное значение целевой температуры и может его изменять в зависимости от команд пользователя, времени суток или дня недели. Анализируя полученные данные температуры снаружи и внутри помещения, контроллер задает погодозависящий режим работы для модулирующей горелки котла и насосов (см. рис.3).

Рис.3. Регулирование температуры теплоинформатором Teplocom Cloud

На графике мы можем видеть, что горелка практически не выключается, а только меняет интенсивность своего горения. При этом, вне зависимости от внешних условий, график целевой температуры меняется крайне незначительно и лежит в границах гистерезиса теплосистемы. Дополнительными преимуществами этой системы управления является заметное повышение ресурса работы горелки (отсутствуют циклы розжига, быстрого нагрева и остывания), а также достигается существенная экономия газового топлива.

Особенность третья: доступ к настройкам автоматики и фиксирование ошибок

Наличие «умного» управления и существование обратной связи между котлом и управляющим оборудованием открывает третью особенность протокола OpenTherm – возможность по одному протоколу получить полный доступ к настройкам автоматики котла и произвести их изменение с любого управляющего устройства (смартфона). Дополнительно открывается доступ к информации обо всех ошибках, случившихся при работе тепловой системы, что даёт неоценимый инструмент для обслуживающего и контролирующего работу оборудования персонала.

Плюсы:

  • Минимальное колебание температуры воздуха в доме вне зависимости от температуры на улице, что обеспечивает максимальный комфорт;
  • Минимальный расход топлива по сравнению с другими методами управления;
  • Корректировка температуры идет за счет изменения модуляции пламени горелки, что минимизирует количество циклов включения/выключения;
  • Возможность удаленного мониторинга состояния котла и изменения его настроек.

Минусы:

Более высокая цена по сравнению с другим оборудованием, что компенсируется за счет меньшего потребления газа.

Преимущества систем дистанционного управления

Для начала необходимо определить способ предстоящего дистанционного управления, котлом отопления, выбрав один из двух вариантов. В первом случае управление котлом осуществляется через интернет, для чего необходимо иметь интернет-подключение. Во втором случае эту миссию выполняет сотовая связь, что больше подходит, для дома находящегося на удалении от городских коммуникаций.

Управление при помощи интернета

В случае установки удаленного управления газовым котлом при помощи интернета, можно получить серию дополнительных преимуществ.

После монтажа, в систему отопления, необходимых элементов контроля открываются следующие возможности:

  • удаленный контроль различными функциями котла отопления, включая режимы работы циркуляционного насоса;
  • установив необходимое количество датчиков, можно определять различный температурный режим для нескольких зон;
  • удаленная координация горячего водоснабжения, в случае установки двухконтурного котла;
  • круглосуточный контроль над текущим состоянием работающей системы отопления;
  • максимально экономичный расход топлива, ведь при длительном отсутствии нет необходимости поддерживать привычный микроклимат.

Указные преимущества составляют лишь базовый набор возможностей, предоставляемых для отдельной системы отопления. При желании контроль над внутренней температурой дома можно перевести на следующий уровень, применив более разностороннюю версию, использующую интернет-шлюз и автоматизированный узел управления системой отопления.

В этом случае появится возможность дополнительно управлять тэнами, масляными радиаторами или электрическими конвекторами. Кроме прочего в перечень систем для дистанционного управления котлом может войти пожарная сигнализация, что не будет лишним, если дом построен из дерева.

Управление при помощи сотовой связи

Альтернативой для узла управления системой отопления загородного дома служит GSM модуль, действующий от сотовой сети. Удаленное включение при посредстве СМС сообщений, с целью передачи информации на щит управления водогрейного котла, имеет персональные преимущества:

  • небольшие габариты устройства, взаимодействующего со смартфоном;
  • мобильность – расположенность к установке в любом подходящем месте;
  • простота эксплуатации;
  • для страховки можно использовать сразу две линии связи, устройство рассчитано на установку дополнительной СИМ-карты.

Такое приспособление находит применение в случае отсутствия возможности подключиться к интернету. Это качество позволяет применить блок дистанционного управления газовым котлом даже в отдаленных районах.

Как выбрать

GSM модуль для котлов отопления стоит выбирать, исходя из его основных и дополнительных функций, а также техпараметров:

Что касается управления, регулировка выполняется при помощи кнопок на сенсорной панели и команд по смс, которые отправляются со смартфона. Программаторы зарекомендовавших себя компаний управляются особым программным обеспечением. Фирмы Viessmann (Висман) и Buderus (Будерус) выпускают программы на системы Android (Андроид) и iOS (Айфон), которые дают возможность получать мгновенный удалённый доступ к обогревательному агрегату

Стоит обратить внимание при покупке на стандартный комплект устройства. Исходя из выбранной модели, GSM может иметь автоматический контроль уровня газа, выносной комнатный термодатчик. Посмотрите на количество каналов настройки

Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс. Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю. Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор. Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости

Посмотрите на количество каналов настройки. Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс. Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю

Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор

Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости.

Производители

GSM управление котлом могут предложить на рынке производители отопительных котлов и независимые фирмы, которые направлены на выпуск конкретно автоматизации.

Отличие общих автоматизированных систем в гибкости, подключении нескольких типов приборов для параллельного обслуживания. То есть они станут отличным вариантом для любого отопительного агрегата и смогут в одно и то же время обслуживать, допустим, охранную систему и бытовое оборудование в доме.

Выбор будет сделан из таких известных моделей и изготовителей, как Эван, Vaillant, Viessmann, Protherm, Кситал, Buderus. Все имеют стандартный набор функций по подключению нескольких температурных датчиков и контроля за функционированием котла, температурой воздуха в комнатах и за окном.

Компания-производительМодельСредняя цена, руб.
VaillantZONT H-1 (Эван)8 400
ViessmannМодуль Vitocom 100 (тип GSM2)13 200
BuderusBuderus Logamatic Easycom (PRO)65 000 (270 000)
ProthermМодуль GSM для котла Protherm7 500
ТелеметрикаGSM модуль для котла GSM-термометр8 800
КситалGSM-4T7 700 руб.
КситалGSM-8T8 200 руб.
КситалGSM-12T8 400
ЭванGSM-Climate7 500

Удаленное управление котлом – это довольно удобно и рационально. Ведь GSM модуль позволяет не только управлять отопительной системой на расстоянии, но и экономить денежные средства и быть в курсе всех возникающих неполадок.

Рейтинг: Производители и модели GSM-модулей

В качестве пульта в системе дистанционного доступа может быть использован мобильный телефон. Для этого достаточно вставить сим-карту в мобильник и подключить ее к котлу.


В каждом приборе имеется инструкция по эксплуатации, а также по установке модуля

Чтобы самостоятельно приобрести такой модуль, рекомендуется обратить внимание на рейтинг. В нем представлена подборка моделей для домашнего применения от различных производителей. Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant

Кроме них хорошими изделиями считаются приборы от компаний Wolf, Baxi, Buderus, Navien, Protherm, Vaillant.

«Котел ОК»

Самый востребованный на рынке, один из лучших и самых недорогих GSM-модулей для котлов отопления российского производства. Помимо цены, отличается компактными размерами, максимально простой и легкой настройкой, наличием приложения, способного отправлять команды в том числе и в виде SMS, что является отличным вариантом, позволяющим не использовать тарифы с доступом в интернет.

Функционал прибора довольно простой, минимально необходимый: управление температурой, настройка оповещений, проверка параметров работы котла, также в модуль встроено реле, позволяющее включать и выключать котел.

Из недостатков стоит отметить довольно простое приложение с минимально необходимым функционалом и устаревающим интерфейсом, наличие в комплекте внешнего термодатчика с длиной кабеля всего 0,5 метра, что не подразумевает его установку в других, отдаленных от котельной помещениях. Антенна также не выносная, вкручиваемая в прибор посредством резьбового соединения.

Стоимость: 3 990 руб.

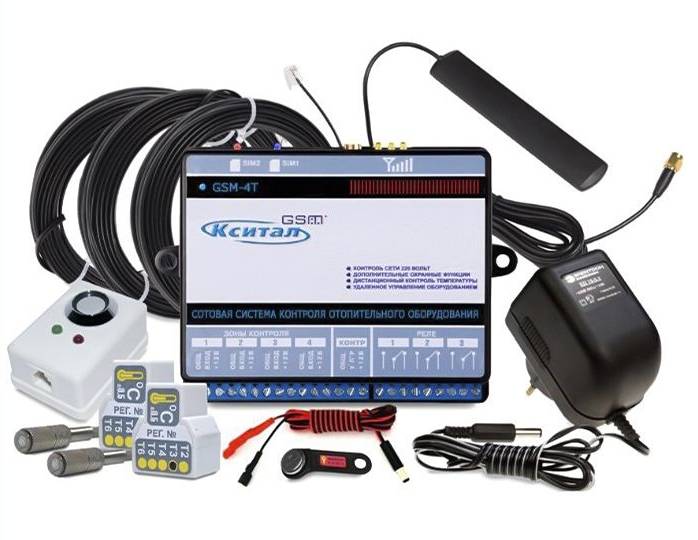

КСИТАЛ GSM 4Т

Еще один известный, более профессиональный и универсальный прибор с гораздо более богатой комплектацией. Функционал управления отоплением в нем примерно такой же, как и в предыдущем «Котел ОК» – минимально необходимый, однако присутствуют целых 4 зоны для дополнительных устройств (датчик протока, дыма, движения, затопления, открытия дверей и т.д.). Также в комплекте идет электронный ключ и считыватель (подобно устанавливаемым в домофоны), поэтому повлиять на настройки, при желании, можно только имея электронный ключ.

Главным отличием является наличие в комплекте двух выносных датчиков температуры с длинной провода 10 м, а также выносной проводной антенны и шнура для подключения резервного внешнего аккумулятора (встроенного, к сожалению, нет). Управление и контроль можно осуществлять как посредством SMS, так и через приложение.

Недостатками, помимо отсутствия встроенного аккумулятора, являются малофункциональный и неудобный, хоть и понятный, интерфейс приложения, менее привлекательный внешний вид с открытыми клеммами и большие габариты

Обратите внимание, что для отопления необходимо выбирать модель, имеющую в конце букву «T»

Стоимость: 8 640 руб.

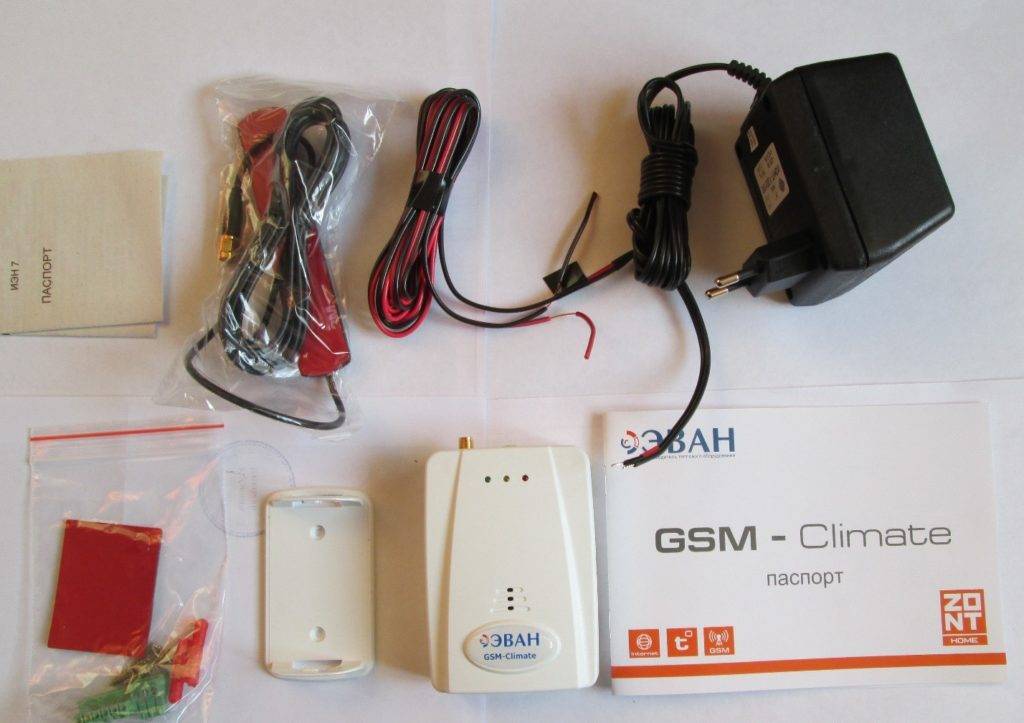

ЭВАН GSM CLIMATE

Также известен как ZONT H-1, отличается более современным и удобным приложением, с уже готовыми режимами «Эконом» и «Комфорт», а также возможностью программирования параметров работы котла. Достаточно единожды настроить шаблон работы котла и модуль будет автоматически отдавать команды котлу для изменения параметров в зависимости от времени или дня недели. Также доступно управление через web интерфейс. В стандартную комплектацию входит один выносной датчик температуры и выносная антенна.

Пожалуй, единственными недостатками являются отсутствие встроенного аккумулятора и всего один контакт для подключения внешнего термодатчика.

Стоимость: 6 780-8 840 руб.

ZONT H-1V

Более совершенный аналог предыдущего GSM CLIMATE (ZONT H-1). Несмотря на менее привлекательный внешний вид, имеет дополнительный режим «Анти-заморозка» и встроенный аккумулятор для автономной работы при перебоях в электроснабжении. К-во подключаемых термодатчиков – до 10 шт.

В остальном, в виду одинаковой прошивки, все аналогично предыдущей модели: такое же управление через SMS, приложение или веб интерфейс, который, к слову, является одним из самых удобных и функциональных, с ведением статистки. В комплекте по прежнему один выносной термодатчик и выносная проводная антенна.

Стоимость: 7 400-9 200 руб.

Комплектация и функции устройства

У разных производителей комплектация прибора отличается. Набор функций зависит от модификации устройства.

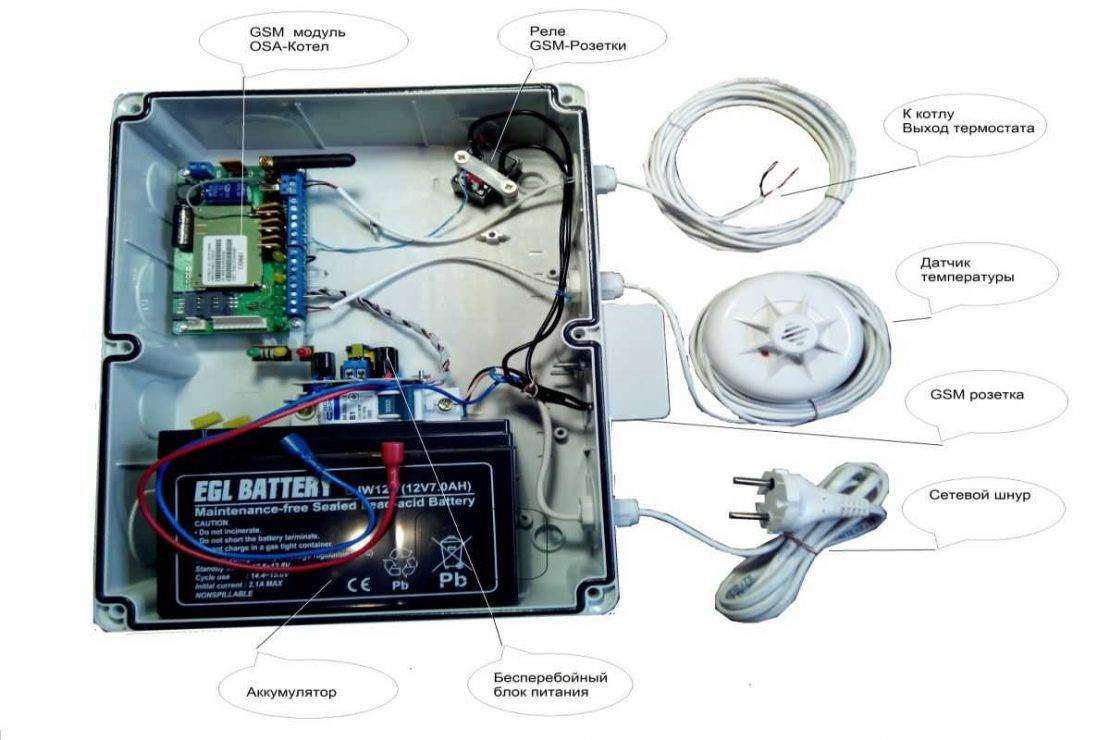

Агрегат стандартной комплектации имеет следующие элементы:

  1. GSM контроллер или модуль. Это устройство с множеством входов и возможностью подключения дополнительных функций. Бюджетные модификации имеют только несколько стандартных режимов работы и функций. Дорогой контроллер управления отоплением дома имеет встроенный регулятор управления, который позволяет задавать параметры работы котла на неделю вперед.
  2. Переносные датчики температуры устанавливаются в разных помещениях. Также есть наружные датчики. Их количество варьируется от 2 до 10 и зависит от разновидности модуля. В обычном жилом доме хватить пяти датчиков, причем один устанавливается за пределами постройки.
  3. GSM-антенна позволяет усиливать сигнал и обеспечивает непрерывную связь с пользователем и вышками сотовой сети. Для реализации обратной связи с владельцем установлены реле (не более трех штук). К прибору прилагается руководство пользователя, в котором указываются коды обратной связи, а также штатных и внештатных ситуаций.
  4. Некоторые агрегаты дополнительно укомплектовываются литий-ионным аккумулятором. От этого устройства зависит длительность независимой работы оборудования. При перебоях с подачей электроэнергии прибор автоматически переходит на работу от аккумулятора. Минимальной емкости этого устройства должно хватать на 5 ч работы прибора. Оптимальный вариант – автономная работа до двух суток.
  5. Мастер-ключ нужен для того, чтобы в работу системы не могли вмешаться посторонние. Только с его помощью вы можете снять установленные блокировки.

В зависимости от потребностей пользователи могут докупать датчики возгорания или движения, которые тоже необходимы в доме во время отсутствия владельцев. Также в комплектацию входят соединяющие провода, колодки для подключения к нагревательному оборудованию, сенсорный экран, устройство для считывания электронных ключей.

Прибор имеет следующие базовые функции:

  • С его помощью запускают и останавливают отопительную систему.
  • Дистанционное управление котлом. Можно включать, отключать и перезапускать отопительное оборудование, а также другие приборы в составе сетей отопления.
  • Пользователь может менять параметры работы нагревательного оборудования, отправив СМС с определенным кодом.
  • GSM-модуль будет регулярно отправлять владельцу дома сообщения на мобильный телефон с информацией о состоянии котла, аварийных ситуациях, параметрах работы, температурном режиме.
  • Если подключены датчики оперативного реагирования на движение, пожар или затопление, то будут приходить уведомления и об этих внештатных ситуациях. Интеллектуальные системы могут сами отключать оборудование по причине утечки газа.
  • Защита от скачков напряжения.
  • Автономный режим работы от аккумулятора в случае отключения электроснабжения.
  • Повышение срока службы отопительного оборудования за счет уменьшения нагрузки на него и своевременной регулировки параметров.

Также есть дополнительные функции, которые намного упрощают использование модуля:

  1. Для установки новых датчиков к прибору можно подключать другие реле.
  2. Можно запускать дополнительное оборудование в системе отопления и управлять его работой дистанционно при помощи мобильного телефона.
  3. В нагревательном оборудовании на твердом топливе легко контролировать давление.
  4. При использовании агрегатов, функционирующих на жидком топливе, можно отслеживать количество солярки в баке.
  5. В котлах на пеллетах вы сможете определять качество и подсчитывать количество топлива в отсеке.
  6. При помощи дополнительных функций легко проверять фидер котла.
  7. Также умное отопление дома позволяет включать аварийную сирену.

После монтажа дополнительных датчиков GSM-модуль может отслеживать движение в помещении, например, после его взлома. После установки противопожарных датчиков агрегат оценивает задымленность помещения. Монтаж датчика протечек обеспечит быстрое перекрытие подачи воды в дом в случае протечки.
