Правила установки
Котельное оборудование – наиболее дорогостоящая часть отопительной сети и ее слабое место. Судите сами: большинство агрегатов рассчитано на работу при напоре не выше 3 Бар, в то время как максимальный порог пластиковых труб – 10 Бар, чугунных радиаторов – 7 Бар. Это первая причина, почему устройство безопасности всегда располагается на подающем трубопроводе рядом отопителем, предохраняя последний от разрушения в случае аварийного скачка давления.
Существуют дешевые модели теплогенераторов на твердом топливе, сделанные из тонкого металла. Чтобы их стенки не лопались по швам, клапан должен срабатывать при 1.5—2 Бар в системе.
Поскольку котел вырабатывает тепло, температура воды в его рубашке наиболее высокая. Именно здесь в первую очередь образуется пар при аварийном перегреве. Чтобы быстро отводить расширяющуюся пароводяную смесь наружу, оба выпускных клапана нужно ставить рядом с теплогенератором, как изображено выше на схеме подключения.
Вот несколько рекомендаций, как правильно установить и подключить группу безопасности к котлу:
- Место установки – подающий трубопровод на выходе отопительного агрегата.
- Максимальное расстояние от источника тепла до устройства безопасности – 50 см.
На участке трубы, соединяющем теплогенератор с элементом, не допускается устанавливать краны либо тройники с ответвлением к мембранному расширительному баку. На данном отрезке магистрали не должно быть ничего.

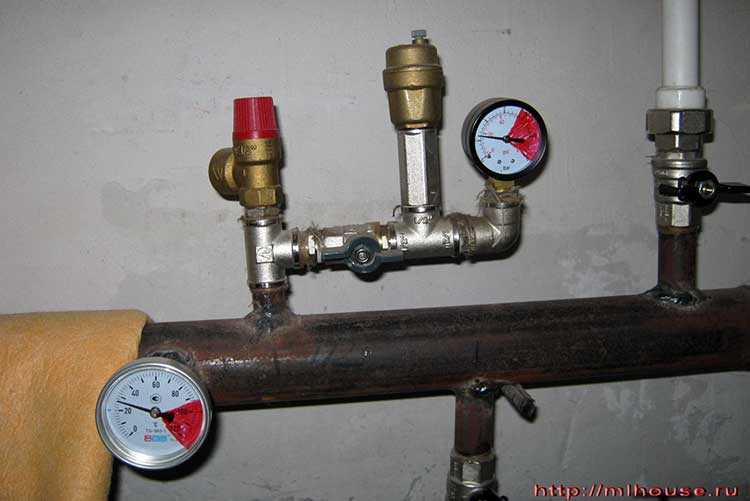

Как нельзя подключать группу безопасности
- Указанный участок трубопровода делается из металла. Полипропилен, металлопластик и сшитый полиэтилен от воздействия пара может деформироваться.
- Положение воздухоотводчика – строго вертикальное.
- К предохранительному клапану подключите гибкий шланг, чей конец направьте в прозрачную пластиковую бутылку либо прямо на пол.
Установка крана перед ГБ оправдана в единственном случае: вы купили дешевое некачественное изделие, клапаны протекают, не работают и так далее. Чтобы не опорожнять для замены все трубопроводы с радиаторами, временно поставьте вентиль, но снимите со штока рукоятку — бабочку.
Не опускайте трубку от клапана твердотопливного котла в канализацию. Если предохранитель сработает в ваше отсутствие и вернется в нормальный режим, то следов не останется. Другое дело – пятна на полу или вода в бутылке, свидетельствующая об аварийной ситуации (перегреве).
Котельные агрегаты, сжигающие дрова и уголь, нередко оснащаются специальным штуцером для монтажа группы клапанов с манометром, о чем будет сказано в документации изделия. При подобном раскладе искать отдельное место установки не понадобится. Больше информации о монтаже блока безопасности смотрите на видео:
Схемы отопления закрытого типа
Первоочередной задачей при проектировании теплоснабжения закрытого типа является выбор оптимальной схемы. Прежде всего это касается разводки трубопроводов и установки требуемых компонентов.
Также необходимо, чтобы заливка теплоносителя в закрытую систему отопления работала в автоматическом режиме для обеспечения безопасности и стабильности.
Общая схема отопления закрытого типа
Для теплоснабжения небольших площадей чаще всего устанавливается закрытая однотрубная система отопления. Ее схема включает в себя один трубопровод, к которому последовательно подключаются радиаторы.
При этом существенно экономится место для установки приборов, снижаются первичные затраты на приобретение компонентов.
Однако существенным недостатком закрытой однотрубной системы отопления является небольшая площадь нагрева. Максимальная протяженность магистрали может составлять только 30 м. При увеличении этого параметра будет наблюдаться температурная разбалансировка системы.
Для увеличения эффективности и надежности монтируют двухтрубную закрытую систему отопления. В ней помимо основной магистрали предусмотрена обратная труба. При этом радиаторы подключаются параллельно. Т.е. основой поток горячей воды протекает по подающей магистрали и поступает в отопительные приборы через соединения с тройниками.
Виды двухтрубной закрытой системы отопления
Определяющим преимуществом этой схемы системы отопления закрытого типа является увеличение площади теплоснабжения.
Одновременно с этим не ухудшаются показатели теплового распределения по комнатам в доме. Но для большей эффективности работы теплоснабжения рекомендуется установить на батареи терморегуляторы, а также подключить к котлу программатор.
Преимущества двухтрубного устройство водяного отопления закрытого типа заключаются в следующем:
- Высокий показатель ремонтопригодности. В случае выхода из строя одного из элементов достаточно перекрыть доступ теплоносителя на этом участке. Благодаря этому установка группы безопасности в закрытую систему отопления может выполняться даже при активном теплоснабжении;
- Регулирование температуры в каждом помещении. Для этого необходим монтаж терморегуляторов в обвязку радиаторов отопления;
- Возможность автоматического пополнения воды. Для этого необходим блок заливки теплоносителя в закрытую систему отопления, который устанавливается на обратную трубу. В закрытой однотрубной системе теплоснабжения это может привести к термическому удару.
Предварительно необходимо рассчитать все параметры отопления. Для этого лучше всего воспользоваться специализированными программами. В противном случае может возникнуть вопрос — откуда берется воздух в закрытой системе отопления. Это часто явление, которое связано с содержанием кислорода в теплоносителе, его составе и температурном режиме работы системы. Для минимизации необходимо выполнить установку группы безопасности в закрытую систему отопления.
Для компактности отопления рекомендуется выбирать схемы двухтрубной закрытой системы теплоснабжения с горизонтальной разводкой труб. Но в таком случае монтаж циркуляционного насоса является обязательным.
Как работает
Группа безопасности представляет собой набор элементов, отвечающих за общую безопасность системы отопления. В ее состав по умолчанию входят:
- манометр;
- воздухоотводчик;
- предохранительный клапан.
Все три элемента закреплены на одной основе – консоли, представляющей собой отрезок трубы с набором необходимых штуцеров, входом и выходом. Опционально могут добавляться отводы для подсоединения расширительного бака, дополнительных датчиков или дублирующих систем, в том числе автоматизации.
Манометр указывает текущее фактическое давление в системе отопления, по которому можно судить об общем ее состоянии и предпринимать действия при недопустимых отклонениях. Повышенное давление всегда говорит о наличии проблемы, притом критической, требующей немедленных действий. Пониженное давление сигнализирует о недостаточном объеме теплоносителя, нарушении герметичности трубопровода, котла или радиаторов.
Воздухоотводчик включен в группу безопасности как предохранительный элемент, позволяющий не только решать проблему с воздушными пробками, способными свести на нет циркуляцию теплоносителя, но и для получения достоверных значений и адекватной работы манометра и защитного клапана.
Следует учесть, если клапан и манометр из группы безопасности нужны только в одном экземпляре, то воздухоотводчик должен устанавливаться и в группе, и во всех точках системы, где может скапливаться воздух, в том числе обязательно в наивысшей точке разводки.
Предохранительный клапан выполняет автоматический сброс теплоносителя при повышении давления выше допустимого порога. Клапан срабатывает в том случае, если по каким-то причинам расширительный бак не справился с поставленной перед ним задачей, или давление выросло на столько, что физически бака не хватило для устранения дисбаланса. Предохранительный клапан предохраняет систему от разрыва в случае закипания теплоносителя в котле или постепенного увеличения давления вследствие неконтролируемого накопления газов, например из-за химической реакции алюминия, в радиаторах с водой.
Для каждого элемента присущи особые характеристики, необходимые для адекватной работы. Манометр должен обладать диапазоном измерений, соответствующим проектному давлению в системе. Если по расчетам в котле давление должно составлять 3 атмосферы, то манометр должен уметь измерять давление до 4-5 атмосфер. Этого достаточно для диагностики.
Предохранительный клапан должен срабатывать по верхнему порогу допустимого давления для котла. Данное значение указывается в инструкции и техническом паспорте к котельному оборудованию. Соответственно и клапан подбирается строго под него.
Автоматический воздухоотводчик наиболее неприхотлив, достаточно знать, что он способен отвести воздух и в первую очередь именно в точке подключения группы безопасности, чтобы свести на нет любые погрешности в работе клапана и манометра.
Изготавливается консоль для группы из стали или латуни, единым блоком. Часто для сохранности или эстетичного внешнего вида консоль и установленные приборы закрываются в защитный кожух, общий пластиковый или металлический корпус.
Для твердотопливного
В твердотопливном котле риск закипания теплоносителя значительно выше, чем в любом другом. Основной элемент группы безопасности при этом – это предохранительный клапан
Его настройка и характеристики предельно важно подобрать в соответствии с требованием производителя котла. Всегда следует иметь про запас несколько съемных клапанов для быстрой замены, в случае если задействованное оборудование даст сбой
Манометр можно выбрать самый простой, с нужным диапазоном измерения. Диагностировать по минимальным изменениям давления неисправность в любом случае не получится. Важнее фиксировать лишь значительные колебания. Лучший вариант – это наличие дополнительных указателей стрелок, которые будут отмечать максимальное и минимальное значение, достигнутое за период наблюдений.
Для газового
В настенных газовых котлах практически всегда группа безопасности уже включена в состав оборудования, так что устанавливать дополнительную нет нужды
Однако этот момент важно проверить заранее. Группа при этом монтируется внутри корпуса как можно выше
Для напольных газовых котлов группу безопасности, скорее всего, придется устанавливать самостоятельно вне корпуса котла. Манометр для газового котла следует подбирать с минимальной погрешностью измерения и расширенной шкалой. Это позволит точнее диагностировать проблему с отоплением в случае нештатной ситуацией. Расшифровку показаний и необходимые действия следует искать в инструкции котла.
Циркуляционный насос
Циркуляционный насос обеспечивает работоспособность закрытой системы отопления. Его мощность зависит от многих факторов: материала и диаметра труб, количества и типа радиаторов, наличия запорной и терморегулирующей арматуры, протяженности труб, режима работы оборудования и т.д. Чтобы не вдаваться в тонкости расчета мощности, циркуляционный насос можно выбрать по таблице. Выбираете ближайшее большее значение по отапливаемой площади или планируемой тепловой мощности системы, в соответствующей строке в первых колонках находите требуемые характеристики.
Можно параметры циркуляционного насоса выбрать по таблице
Во второй колонке находим мощность (какой объем теплоносителя он способен прокачать за час), в третьей — напор (сопротивление системы), который он в состоянии преодолеть.
Выбирая циркуляционный насос в магазине, желательно не экономить. От его работоспособности зависит вся система. Потому, лучше не экономить и выбрать проверенного производителя. Если же решите покупать неизвестное оборудование, надо каким-то образом проверить его на уровень шумов. Этот показатель особенно критичен если отопительный узел устанавливается в жилом помещении.
Схема обвязки
Как уже говорили раньше, циркуляционные насосы ставятся в основном на обратном трубопроводе. Раньше это требование было обязательным, сегодня — это только пожелание. Материалы, которые используются при производстве выдерживают нагрев до 90°C, но все же лучше не рисковать.
В системах, которые могут работать и с естественной циркуляцией, при установке необходимо предусмотреть возможность снять или заменить насос без необходимости слива теплоносителя, а также для возможности работы без насоса. Для этого устанавливается байпас — обходной путь, по которому может протекать теплоноситель при необходимости. Схема установки циркуляционного насоса в таком случае на фото ниже.
Установка циркуляционного насоса с байпасом
В закрытых системах с принудительной циркуляцией байпас не нужен — без насоса она неработоспособна. Но вот два шаровых крана с обоих сторон и фильтр на входе нужны. Шаровые краны дают возможность, при необходимости, снять устройство для техобслуживания, ремонта или замены. Фильтр-грязевик предотвращает засорение. Иногда, как дополнительный элемент надежности, между фильтром и шаровым краном ставят еще обратный клапан, который предотвратит движение теплоносителя в обратном направлении.
Схема подключения (обвязки) циркуляционного насоса в систему отопления закрытого типа
Что входит в группу безопасности системы отопления
Состав классической группы безопасности. Группа безопасности состоит из трех элементов, соединенных коллектором (техническим элементом, разбивающим поток на несколько параллельных веток).
Автоматический воздухоотводчик
Автоматический воздушный клапан предназначен для сброса воздушных масс из системы отопления. Более ранняя его альтернатива – ручные краны Маевского на радиаторах. Воздух, находящийся в трубах и радиаторах системы отопления, замедляет прогрев и скорость циркуляции теплоносителя, снижает КПД, а при нагреве свыше 90°C серьезно повышает давление, что может привести к повреждению и разгерметизации системы отопления.
Воздух может появится даже при грамотной и тщательной эксплуатации СО. Наиболее частые причины:
- изначальное заполнение системы отопления теплоносителем с допуском воздуха;
- выделение пузырьков воздуха при нагреве воды, используемой в качестве теплоносителя, свыше 90°C;
- неправильное использование крана подпитки;
- износ элементов и узлов системы отопления, что нарушает ее герметичность.
Автоматический воздухоотводчик не требует настройки или вмешательства человека. Как только в системе образуется воздух, он попадает в канал воздухоотводчика. Находящийся в этом цилиндрическом канале поплавок опускается, опуская запирающий шток: клапан открывается и стравливает из канала весь воздух.
Манометр
Назначение манометра – отображение точного давления внутри системы отопления для контроля показателей. Как правило, в качестве единиц измерения используются бары. Настроив определенный уровень давления, взглянув на манометр можно удостовериться, что система работает исправно, все узлы полностью герметичны, а другие элементы группы безопасности выполняют свои функции.
Предохранительный сбросной клапан
Принцип работы пружинного предохранительного клапана, предназначенного для системы индивидуального отопления. Предохранительный клапан обеспечивает автоматический сброс воздуха, пара или теплоносителя при достижении критической отметки, тем самым освобождая в системе место для дальнейшего расширения теплоносителя. Повышение давления в системе отопления может быть вызвано не только образованием воздуха (с которым справляется воздухоотводчик), но и расширением самого теплоносителя при сильном нагреве, что может привести к повреждению и протечке.
Если радиаторы и трубы обычно без проблем выдерживают давление в 7-9 бар, то наиболее уязвимым элементом системы отопления является теплообменник котла, часто рассчитанный на 3, а то и на 2 бара.
Именно по максимально допустимому рабочему давлению и подбирается предохранительный клапан: существуют рассчитанные на конкретное давление модели и модели с регулируемым значением, которое устанавливается при монтаже и настройке. Наиболее распространенным и лучшим в соотношении цена-качество является пружинный механизм, именно он и используется практически во всех вариантах групп безопасности.
Принцип работы пружинного предохранительного клапана заключается в балансе давления внутри системы и прижимной силы пружины клапана:
- изнутри на затвор клапана оказывает давление теплоноситель;
- с другой стороны золотник прижат штоком, на который давит пружина, тем самым удерживая клапан в закрытом положении;
- как только давление в системе превышает критическое значение, оно перевешивает прижимную силу пружины и клапан приоткрывается, стравливая излишки воздуха, пара или теплоносителя;
- как только давление падает ниже критической отметки, силы пружины достаточно, чтобы перевести клапан в исходное закрытое положение.
Алгоритм срабатывания
Кратко подытожим принцип действия всей группы. С самого начала ввода в эксплуатацию работает автоматический воздухоотводчик, выводя из системы весь воздух. Однако при перегреве и достижении критических отметок давления он бессилен. Во избежание аварийной ситуации срабатывает предохранительный клапан, стравливая излишки теплоносителя, тем самым снижая давление в системе.
Для контроля работы системы в состав группы безопасности входит манометр, который показывает давление в моменте: пониженное давление свидетельствует о разгерметизации, неисправности расширительного бака или крана подпитки; повышенное – о расширении теплоносителя или чрезмерном выделении пара вследствие перегрева.
Принцип работы
Для каждой системы отопления имеются свои конкретные значения максимального давления. На это напрямую влияет степень нагрева и охлаждения жидкости, которая находится в сети. Как было описано выше, из-за того, что давление начинает превышать норму, могут произойти значительные поломки. Чтобы понять, как блок безопасности помогает избежать последствий аварийных ситуаций, стоит рассмотреть принцип его работы.
Набор частей блока безопасности может меняться в зависимости от того, для каких целей используется основной агрегат, но в базовой комплектации система содержит всего три модуля, которые вмонтированы в корпус. Это манометр, воздухоотвод (кран Маевского) и предохранительный клапан.
Разберем более подробно назначение всех трех элементов.
Манометр – это измерительный прибор, с помощью которого можно оперативно контролировать показатели давления. Самой главной его функцией является определение максимально точных данных. Но, как и любой прибор, он имеет определенные погрешности. Измерительными единицами в манометрах являются либо бары, либо атмосферы, но наиболее популярным остается первый вариант.
Автоматический воздухоотводчик служит для удаления излишнего воздуха в системе. Обычно эта деталь производится из латуни. Как известно, в любой системе отопления воздуха быть не должно. Он накапливается по нескольким причинам. Это может быть установка резиновых уплотнений низкого качества, засор внутри трубопровода, неправильный монтаж системы отопления. Также в воде, которая поступает в систему, содержится достаточное количество кислорода. Именно он способствует образованию пробок из воздуха.
Предохранительный клапан играет важную роль. Он необходим для устранения лишней жидкости из закрытой системы. Иными словами, он служит для защиты в том случае, если автоматический отводчик не сработает. Для производства данного элемента используется латунный сплав. Состоит он из двух деталей: стальной пружины и мембраны. Сброс теплоносителя с помощью клапана происходит таким образом, чтобы он не попал на человека. Особенно актуально использование предохранителя в системах, которые оснащены паровыми котлами.
Как можно понять из описаний, каждая деталь блока безопасности выполняет свои определенные функции. Элементы могут как располагаться отдельно, в разных частях трубопровода, так и быть в единой связке. Также существует еще один вариант комплектации системы. В него добавлен гаситель гидравлических ударов, защищающий манометр от действия окружающей среды.
Оборудование в целом работает по определенной несложной схеме. Если по каким-то обстоятельствам расширительный бак не может возместить расширение теплоносителя, а закрытая система подвергается высокому давлению, то в недрах оборудования также увеличивается давление. В этот момент в работу включается предохранительный клапан. Его пружина сжимается, открывается вентиль. Так лишний теплоноситель получает возможность выхода, лишний воздух выходит через воздухоотводчик.
Группа безопасности в системе отопления
Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.
| Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан. |
- Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
- Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
- Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).
Как работает группа безопасности в системе отопления
Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.
Установка группы безопасности на отопление
Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.
Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.
На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.
Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.
- Радиаторы отопления
- Циркуляционный насос
ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.
Как правильно установить своими руками
Для проведения процесса понадобятся следующие материалы и инструменты:
- аварийный сбросной клапан;
- воздухоотводчик;
- манометр;
- лён;
- крестовина;
- углы с наружной и внутренней резьбой;
- газовые ключи;
- ниппель;
- герметик;
- переходники.
С помощью льна, накрученного по часовой стрелке на резьбу, углы крепятся к крестовине. Сверху льна кладётся слой герметика, гаечными ключами углы фиксируются друг напротив друга.
По такой схеме монтируются все составляющие ГБ. Соединение деталей осуществляется за счет переходников.
После сборки обязательно проводится её проверка под давлением на возможные неисправности и работоспособность.
Монтаж группы безопасности на отопительный котел
Перед тем как собрать группу безопасности определяют место для установки такого устройства. Основные условия его выбора:
- На подающей линии выше котла отопления на высоте до 1,5 метров.
- Горизонтальный участок трубопровода в непосредственной близости с теплогенератором.
- На отдельных видах котлов для фиксации ГБ сверху теплогенератора есть специальный разъём.
- Для трубы, идущей вверх от котла отопления, монтируется блок безопасности путём установки горизонтальной плоскости. На ней все составляющие элементы группы будут «смотреть вверх».
- Для котла большой мощности потребуется установка ещё одного блока безопасности.
Для начала работы системы откручивается колпачок в воздухоотводчике, спускается воздух. Затем крышка возвращается в исходное положение, устройство оставляется открытым.
Внимание! Запрещено монтировать запорную арматуру между котлом и блоком безопасности. В противном случае при аварии действие защитного устройства прекратится. Раз в месяц нужно обязательно проверять исправность воздухоотводчика
Длительный простой в работе приводит к его засорению
Раз в месяц нужно обязательно проверять исправность воздухоотводчика. Длительный простой в работе приводит к его засорению.
Условия для оборудования котельной и приборы для отопительной системы
При установке системы отопления следует учитывать такие требования:
Для создания котельной необходимо отдельное, отапливаемое помещение, в котором свободно будет располагаться котел и топливо.
- для твердотопливного котла необходимо отдельное помещение под котельную, в которой будет располагаться котел и запас топлива;
- котельная должна быть отапливаемой (минимальная температура в помещении +5°С) и иметь воздухозаборные отверстия для обеспечения поступления воздуха;
- размер котельной должен быть достаточным для того, чтобы обеспечить зазор между котлом и стенами сзади котла и по бокам не меньше 500 мм по требованиям пожаробезопасности и не менее 1 м спереди котла для удобства обслуживания;
- схема установки котла должна учитывать присоединение котла к дымоходу для удаления продуктов сгорания топлива, в ней должна быть разработана обвязка котла полипропиленом для присоединения необходимого оборудования для подачи теплоносителя в систему радиаторов и подогрева горячей воды для бытовых нужд;
- установка радиаторов должна производиться под небольшим углом, это позволит избежать скапливания воздуха и необходимости впоследствии выдувать его вручную.
Конструкция твердотопливного котла сделана так, чтобы максимально сохранить тепло.
Обвязка котла и подключение к теплоносителю производится после установки котла и проведения дымохода, как правило, параллельно монтируют радиаторы. Подача охлажденного теплоносителя осуществляется в нижнюю часть котла, а нагретый отводится от верхней части. Схема должна быть разработана так, чтобы циркуляционный насос подавал охлажденную в системе воду в котел, а не выводил горячую воду из котла. Обвязка котла полипропиленом должна быть смонтирована так, чтобы ее легко было обслуживать.
Кроме того, любая схема подключения отопительных систем обязательно должна содержать расширительный бак, группу подпитки системы теплоносителем, гравитационный байпас циркуляционного насоса, группу безопасности и приборы-потребители тепла (радиаторы, теплокалориферы). Желательно учитывать наличие термометров на подаче воды и обратке и стабилизатор напряжения.
Подключение расширительного бака позволяет поддерживать рабочее давление в отопительной системе. Ёмкость бака должна составлять — для водяных систем от 15% общей емкости, для антифризовых систем от 30% от общей емкости системы отопления.
Система отопления состоит из:1. Котла2. Циркуляционного насоса3. Приборов отопления4. Дифференциального клапана5. Запорных задвижек6. Расширительного бака7. Группы безопасности
Группа подпитки предусматривает возможность добавления воды-теплоносителя от водопровода, для подпитки незамерзающей жидкости предполагается установка арматуры и подключение простого вибрационного погружного насоса.
Гравитационный байпас циркуляционного насоса — это специальный клапан, который создает минимальное сопротивление циркуляции воды, также байпасы устанавливаются на обвязку радиаторов .
Группа безопасности устанавливается на подающем трубопроводе, близко к выходу из котла в самой высокой точке системы отопления, она обеспечивает автоматическое удаление пузырьков воздуха из теплоносителя, что защищает систему от повреждений. Между котлом и группой безопасности и расширительным баком не должно быть запорной арматуры.
Расширительный бак для закрытой системы отопления
Расширительный бак для предназначен для компенсации изменения объема теплоносителя в зависимости от температуры. В закрытых системах отопления это герметичная емкость, разделенная эластичной мембраной на две части. В верхней части находится воздух или инертный газ (в дорогих моделях). Пока температура теплоносителя невысока, бачок остается пустым, мембрана расправлена (на рисунке картинка справа).
Принцип работы мембранного расширительного бачка
При нагревании теплоноситель увеличивается в объеме, его излишек поднимается в бачок, отодвигая мембрану и сжимая закачанный в верхнюю часть газ (на картинке слева). На манометре это отображается как повышение давления и может служить сигналом для уменьшения интенсивности горения. В некоторых моделях есть предохранительный клапан, который при достижении порогового значения давления сбрасывает излишек воздуха/газа.
По мере остывания теплоносителя, давление в верхней части бачка выдавливает теплоноситель из емкости в систему, показатели манометра приходят в норму. Вот и весь принцип работы расширительного бачка мембранного типа. Кстати, мембраны бывают двух видов — тарельчатые и грушевидной формы. Форма мембраны на принцип работы никак не влияет.
Виды мембран для расширительных бачков в системах закрытого типа
Расчет объема
Согласно общепринятым нормам объем расширительного бака должен составлять 10% от общего объема теплоносителя. Это значит, что вы должны посчитать, сколько воды поместится в трубах и радиаторах вашей системы (есть в технических данных радиаторов, а объем труб можно посчитать). 1/10 часть от этой цифры и будет объемом необходимого расширительного бака. Но эта цифра справедлива только если теплоноситель — вода. Если используется незамерзающая жидкость, размера бака увеличивается на 50% от рассчитанного объема.
Вот, пример расчета объема мембранного бака для закрытой системы отопления:
- объем системы отопления составляет 28 литров;
- размер расширительного бака для системы, заполненной водой 2,8 литра;
- размер мембранного бака для системы с незамерзающей жидкостью — 2,8 + 0,5*2,8 = 4,2 литра.
При покупке выбираете ближайший больший объем. Меньший не берите — лучше иметь небольшой запас.
На что обратить внимание при покупке
В магазинах есть бачки красного и синего цвета. Для отопления подходят бачки красного цвета. Синие конструктивно такие же, только они предназначены для холодной воды и высоких температур не переносят.
Во фланцевых моделях покупают только мембрану.
Место для установки расширительного бака мембранного типа
Обычно ставят расширительный бачок на обратном трубопроводе перед циркуляционным насосом (если смотреть по ходу движения теплоносителя). В трубопровод устанавливается тройник, к одной его части подсоединяется небольшой отрезок трубы, а к ней, через фитинги, подключается расширитель. Размещать его лучше на некотором расстоянии от насоса, чтобы не создавались перепады давления. Важный момент — участок обвязки мембранного бака должен быть прямолинейным.

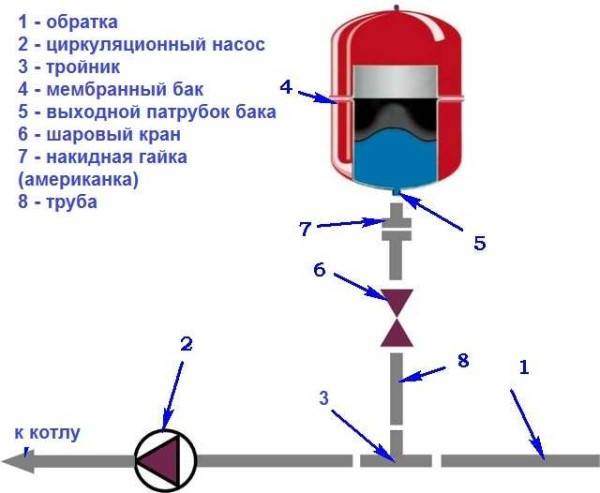

Схема установки расширительного бака для отопления мембранного типа
После тройника ставят шаровый кран. Он необходим чтобы была возможность снять бачок без слива еплоносителя. Саму емкость удобнее соединять при помощи американки (накидной гайки). Это снова-таки облегчает монтаж/демонтаж.
Пустое устройство весит не так много, но заполненное водой имеет солидную массу. Потому необходимо предусмотреть способ закрепления на стене или дополнительные опоры.
- Расширительный бак отопления можно повесить на кронштейне
- Сделать опорную площадку
