Расширительный бак для системы отопления: зачем нужен и какие фатальные ошибки совершают при его установке

Как проверить и накачать расширительный бак. Какое должно быть давление в установленном расширительном баке

Перед установкой расширительного бака требуется провести проверку давления. Для нормальной работы всей системы это важный момент. Определитесь, где у вашего гидроаккумулятора находится воздушная камера. При покупке аппарата вы получаете инструкцию, в которой есть схемы подключения и внутреннее устройство бачка. Снимите или открутите заглушку со стороны воздушной камеры. Под ней располагается золотник, такой как на камере автомобильного колеса. Замерьте давление в воздушной камере.

Как правило, техническая документация содержит такую информацию. Полагаться на эти цифры не стоит. В процессе транспортировки, да и просто со временем, какое-то количество воздуха может выйти из системы через неплотности в соединениях. Неправильный установленный перепад давления в воздушной камере и системе отопления постепенно снизит эффективность работы всей тепловой установки. Перед замерами не надо заполнять бак водой. Просто заполните систему водой.

Теперь надо подогнать перепад давления под свою тепловую установку. Допустим, рабочее давление в трубах составляет 1,3 бар. Разница между давлением в системе и воздушном отсеке бака должна быть оптимально 0,3 бар. Таким образом мембрана всегда будет всегда поджата со стороны теплоносителя. Это необходимо, чтобы при снижении температуры в отопительной системе не происходило засасывание воздуха в воду. Слабым местом в этом случае являются воздухоотводчики работающие в автоматическом режиме. Именно они могут пропускать воздух в тепловую систему, а это недопустимо. Если нужный перепад не соответствует требованиям, требуется подкачать или стравить воздух из камеры бака.

После процедуры замеров заполните трубы водой, и запускайте котел.

Порядок и условия монтажа бака

Мембранный гидроаккумулятор можно установить самостоятельно, без привлечения специалиста. Список требований к монтажу прибора выглядит следующим образом:

• устройство запрещается ставить в местах с минусовой температурой;
• бак-расширитель можно установить в любой точке отопительной системы до ее разветвления;
• крепление должно быть максимально надежным, поскольку наполненный резервуар становится очень тяжелым;
• соединения должны быть герметичными, при этом герметики использовать нельзя, поскольку из-за них между корпусом бака и мембраной ухудшится трение;
• не следует устанавливать резервуар на выходной трубе в непосредственной близости от отопительного котла.

Если емкость гидроаккумулятора имеет объем от 30 л и выше, ее запрещено прикреплять к несущим конструкциям. Чаще всего такие баки оборудованы специальными ножками, которые предусматривают их установку непосредственно на пол. При монтаже следует соблюдать следующие условия:

• патрубок должен иметь окружность в три четверти (дюйма); соответственно, в обратном трубопроводе должен присутствовать аналогичный резьбовой канал;
• любая внешняя нагрузка на бак должна быть исключена;
• следует использовать паронитовые прокладки, которые устойчивы к высоким температурам или давлению;
• чтобы регулировать или поддерживать нужное давление в газовом отсеке, бак-расширитель должен быть оснащен воздушным клапаном.

При установке гидроаккумулятора нельзя допускать грубых ошибок, иначе оборудование не будет нормально функционировать. Наиболее распространенной ошибкой является неправильно высчитанное предельное давление (которое составляет около 90% от критического) в газовом отсеке. Подобный просчет приводит к тому, что мембрана не расширяется и не пропускает излишки теплоносителя в резервуар. Итогом станет прорыв трубы и отказ системы отопления. От подобного развития событий страхует установленный на гидроаккумулятор качественный манометр. Если после проведения расчетов окажется, что объема имеющегося бака недостаточно, потребуется приобрести дополнительную небольшую емкость.

Расширительный бак в системе отопления очень важен, поскольку именно от него зависит, насколько корректно будет работать система. Устанавливать его несложно, но необходимо осуществить весь процесс максимально тщательно, так как даже небольшая оплошность может спровоцировать аварийную ситуацию. В закрытой отопительной системе на мембрану постоянно действует высокое давление, на протяжении всего отопительного сезона это устройство испытывает серьезные нагрузки. Поэтому не реже чем раз в 2 года следует проверять ее состояние и при необходимости производить замену этой детали и/или самого бака-расширителя.

Популярные модели

Сейчас на рынке представлен огромный ассортимент различных расширительных баков от всевозможных производителей. Модели отличаются друг от друга качеством, размерами, формой и даже цветом, хотя по принципу действия похожи друг на друга. Подобрать бак под конкретную систему водоснабжения труда не составит

Следует обратить внимание на модели баков от следующих и итальянские Elbi, Aquasystem, а также Refix (Reflex), Zilmet. ак рассчитать объем воды в системе отопления, Вы можете прочитать в нашей статье

Преимуществами баков являются полное отсутствие риска появления воздушных пробок в системе и отсутствие контакта воды с воздухом, за счет чего исключено испарение жидкости, а ржавчина не повреждает трубы. Бренд выпускает баки различных объемов – от 6 до 700 литров. Недостаток емкостей заключается в том, что съемные мембраны бывают лишь у установок объемом свыше 24 литров. Кстати, диафрагма выполняется из качественного EPDM – этилен-пропилен-диен-каучука. Баки «Джилекс» экономны, долговечны, недорогие, но при этом надежны и могут иметь различную форму.

Расширительные баки «Джилекс»

Баки Elbi имеют все необходимые документы, в том числе сертификат соответствия и санитарно-эпидемиологическое заключение, позволяющее смело использовать их в жилых домах. Бывают вертикальные, горизонтальные, а также для санитарной воды. Вертикальные емкости относятся к серии AS/AC и имеют сменные диафрагмы, могут быть разного объема – от 5 до 25 литров – и используются в домашних системах водоснабжения, а также в системах полива и других установках, не нуждающихся в мощном напоре воды. Мембраны внутри емкостей выполнены из EPDM, рабочая температура колеблется от -10 до +99 градусов. От коррозии бак защищен стойкой краской.

Баки Elbi горизонтального способа установки относятся к серии AFH и имеют сменные мембраны. Вместимость у них больше, чем у предыдущей серии – от 25 до 100 л воды. Такие установки уже могут применяться и на небольших производствах. Баки выполняются из прочной стали и имеют специальную площадку для крепления насоса.

Баки Elbi горизонтального способа

Баки Refix подходят для использования в системе как технического, так и питьевого водоснабжения и являются отличными гидроаккумуляторами. Все части, контактирующие с водой, защищены от ржавчины, а жидкость прекрасно хранится внутри резиновых груш. Модели DD, DE разработаны для использования в целях водосбережения, применяются в системах питьевого водоснабжения, идеальны для использования в условиях с повышенным уровнем образования ржавчины. В баках серии DE имеется груша, которая заменима только в моделях объемом свыше 50 л. У моделей серии HW, предназначенных для систем индивидуального водоснабжения, есть также ножки для установки на полу и место для крепления насоса.

Баки Reflex

Международная компания Zilmet уже более 50 лет удерживает высокие позиции на рынке оборудования, а в Европе считается крупнейшим производителем расширительных баков. Их устройства Hydro-PRO используются для работы с любой водой в различных типах установок. Оборудование изготавливается из углеродистой прочной и качественной стали, а также при производстве используется специальная внутренняя MIG-сварка, благодаря которой получается избежать повреждений мембран из бутиловой резины. Внутри баки покрыты высокопрочной порошковой смолой, которая предотвращает возникновение ржавчины при длительном контакте с влагой. Диапазон рабочих температур – от -10 до +99 градусов.

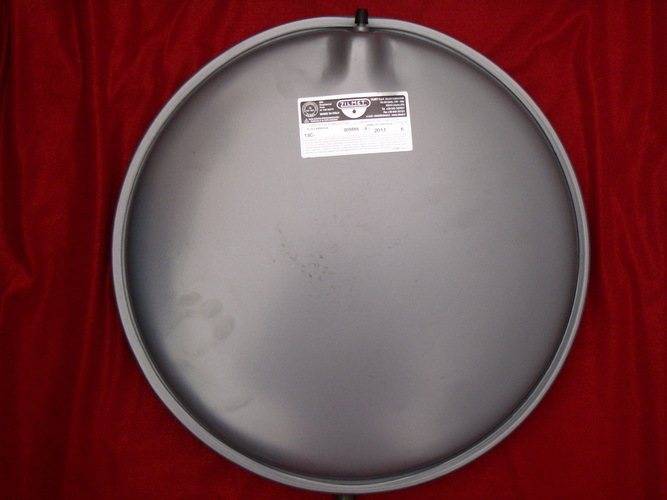

Бак расширительный Zilmet, 6л

Баки Aquasystem имеют сменные мембраны и бывают различных объемов – от 8 до 50 литров. Максимальное давление теплоносителя составляет 0,5 МПа, а воздуха – 0,15 МПа. Диапазон рабочих температур оборудования варьируется от -10 градусов до +110. Изготавливаются баки из черной стали, окрашенной порошковой краской.

Расширительный бак Aquasystem

Заменяемая мембрана расширительного бака

В отношении качества оборудования стоит особое внимание уделить каучуку, из которого изготавливается диафрагма. Хорошая резина – не только залог долгой службы оборудования, но и безопасность тех, кто будет пользоваться водой из оборудованной баком системы водоснабжения

Расширительный бак для водоснабжения, коллектор

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

• с тепловыми насосами и солнечными коллекторами;
• с автономным источником тепла;
• подключенных к сети центрального теплоснабжения по независимой схеме;
• с замкнутыми контурами.

регулируют давление в системе отопления

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Популярные производители баков

1. Баки Wester для отопления признаны одними из лучших в России для домашнего использования. Отечественный производитель выпускает вертикальные и горизонтальные модели в расчете на объем от 8 до 500 л. У них резина сделана из особо прочного термостойкого материала, выдерживающего нагревание до 100 °C. Плюс к тому, расширительный бак комплектуется сменной мембранной, что увеличивает срок эксплуатации.

Корпус изготовлен из прочной стали. Наиболее тяжелые бочки оснащены опорами. Гарантия распространяется на 3 года. Цена Wester WRV 80,наиболее востребованной модели, — около 2 500 рублей.

2. Следующая интересная марка – Reflex германского производителя. Отличается высокой прочностью и продолжительным сроком эксплуатации – до 12 лет. Расширительный бак Reflex для отопления любой модели изготовлен по знаменитой технологии династии Крупп, прославившиеся высококачественной сталью.

Объемы – самые различные: от 8 до 1 000 л. Бак оснащен сменной мембраной, рассчитанной температуру до 70 °C. Стоимость этой линейки от 1 520 рублей.

3. Очень часто встречается в продаже серия китайского производителя Zilmet CAL-PRO. На рынке предлагаются баки с емкостью от 4 до 900 л. Их корпус, сделанный из углеродистой стали, либо окольцован, либо соединен сваркой. Мембрана изготовлена из синтетического каучука. Прибор может работать при температуре от – 10 до 100 °C.

Стоимость мембранной расширительной емкости серии CAL-PRO для отопления начинается от 1 170.

Как выбрать для дома

При нагревании до 70-90 °C вся вода увеличивается в объеме на 4-5 %. Без буфера она создает высокое давление в трубах, из-за которого они могут лопнуть. Поэтому правильный выбор мембранного бака для отопительной системы очень важен. Его следует делать исходя из того, что расширитель должен взять на себя весь лишний объем жидкости. Поэтому перед покупкой необходимо верно рассчитать это количество, а ещё лучше проконсультироваться у проектировщиков.

Также желательно следить, чтобы бак был изготовлен из высококачественных материалов, иначе он просто не выдержит нагрузок.

Очень часто неопытные или недобросовестные продавцы-консультанты пытаются продать клиентам устройства, предназначенные для водоснабжения вместо требуемых, полагая, что разницы между ними практически нет, разве что в цвете (синий и красный). На самом деле, гидроаккумуляторы применяются в системах отопления разве что по недосмотру. В этом случае, так как их резина не предназначена для того, чтобы выдерживать нагревание, они быстро выходят из строя.

Краткая инструкция по установке своими руками

1. Для начала необходимо определиться с расположением прибора. По инструкции расширительный бак можно устанавливать в любом месте системы отопления, но во избежание резких скачков давления лучше поместить его сразу за циркулярным насосом.
2. Ставить прибор надо так, чтобы оставался доступ к воздушному клапану, сливному крану, запорной арматуре и другим важным деталям.
3. Во время монтажа в помещении должно быть не ниже 0 °C. Предохранительный клапан необходимо ставить по ходу течения.
4. В самой установке нет ничего сложного, надо лишь следовать инструкции и использовать надлежащие инструменты, в частности ключ для металлопластиковых труб и разъемов. Патрубок должен совпадать с трубопроводом.
5. Баки с большой емкостью необходимо крепить на дополнительные кронштейны. Для этого сначала размечают место, затем сверлят отверстие и прикрепляют подвесы анкерными болтами.
6. После того, как оборудование закреплено, к нему подводят трубу так, чтобы она не мешала и не оказывала давление на бак.
7. Затем монтируется редуктор давления, он должен быть установлен после счетчика.
8. Если все сделано верно, можно приступать к наладке – закачать воздух и воду, наблюдая за давлением. Когда оно будет уравновешено, можно начинать включать отопление.
9. Монтаж бака в многокотельной системе лучше доверить специалистам, которые прошли тестирование и получили соответствующую лицензию.

Цены по Москве

Купить мембранный расширительный бачок можно по ориентировочной стоимости, указанной в таблице.

Марка	Стоимость, рубли
Объем, л	8	12	18	24	35	50	80	100	150	200	300	500
Wester	790	860	900	1 000	1 650	1 900	2 500	3 500	5 200	9 500	11 500	18 100
Объем, л	8	12	18	25	33	60	80	100	140	200	300	500
Reflex	1 520	1 600	1 980	2 300	3 070	4 900	5 900	6 700	9 060	10 860	15 000	23 000
Объем, л	8	12	18	25	35	50	80	105	150	200	250	500
Zilmet CAL-PRO	1 170	1 230	1 300	1 630	2 100	3 100	4 200	6 100	7 600	9 480	12 200	22 200

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Популярные расширительные баки немецкой компании Reflex

На рынке изделия немецкой фирмы Reflex благодаря высочайшему качеству и широчайшему ассортименту занимают ведущее место. Компания выпускает расширительные баки разных типов и объемов. Баки выпускаются трех серий, из которых легко подобрать мембранный расширительный бак системы отопления Reflex подходящего объема.

Компания Reflex занимает на рынке ведущее место по выпуску баков следующих серий:

• Reflex F – плоские баки для контуров отопления, которые легко встраиваются в котел. Выпускается 5 моделей с объемами от 8 до 25 литров. Допустимая температура для мембраны – 70 градусов.
• Reflex NG для контуров отопления. Выпускается 5 моделей типа NG для давления в контуре 3 бара. Емкость от 8 до 35 литров. Reflex NG объемом от 35 до 140 литров представлен 4 модели для давления теплоносителя в системе — 6 бар.
• Reflex N с объемами баков до 1000 литров и для давления в контуре 6 бар представлен 8 моделями.
• Reflex S для систем отопления с солнечным коллектором. Бак такого типа рассчитан на давление до 10 бар. Всего насчитывается 16 разновидностей от 2 до 600 литров.
• Reflex G на давление 6 или 10 бар и емкостью от 400 до 5000 литров. Обычно такие расширительные баки изготовляются на заказ.

Расчет объёма расширительного бака отопления

Определить объём расширительного бака можно несколькими способами. Во-первых, свои услуги предлагают многочисленные проектировочные бюро и отдельные специалисты. Они для расчётов используют специальное программное обеспечение, которое позволяет учесть все факторы, влияющие на стабильную работу системы отопления. Это всё, конечно, замечательно, но дорого.

Во-вторых, можно самостоятельно выполнить расчет расширительного бака по формулам. Здесь нужно быть особенно внимательным, так как малейшая ошибка может существенно исказить итоговые значения. Учитывается всё: объём системы отопления, вид теплоносителя и его физические характеристики, давление.

В-третьих, можно воспользоваться он-лайн калькуляторами для выполнения расчётов. Правда, в этом случае, лучше перепроверить результаты на нескольких ресурсах, дабы исключить вероятность некорректной работы страницы.

В-четвёртых, можно прикинуть на глаз – удельную ёмкость системы отопления приравнять к 15 л/кВт. Это ориентировочные цифры. Такой способ годится только на стадии технико-экономического обоснования. Уже непосредственно перед покупкой обязательно проводят более точные расчёты.

Способ #1 — расчёт по формулам

Основная формула для расчёта выглядит следующим образом:

где С – общий объём теплоносителя в отопительной системе, л;Pa min – настроечное (первоначальное) абсолютное давление в расширительном баке, бар;Pa max – максимальное (предельное) абсолютное давление, которое возможно в расширительном баке, бар.

При расчёте общего объёма отопительной системы учитываются все трубы и радиаторы, тёплые полы и котёл, а также другие элементы. Примерные значения указаны в таблице:

Примечание:* без учёта объёма аккумулирующих жидкостей;** усреднённая величина.

В таблице приведены значения коэффициента βt – показателя температурного расширения теплоносителя, которые соответствуют максимальной разнице температур в работающей и неработающей системе.

Теперь рассчитываем Pa min и Pa max по формулам:

По первой формуле рассчитывается абсолютное настроечное давление (h2 подставляется со знаком «минус» при расположении бака ниже точки врезки). По второй формуле определяется абсолютное максимально возможное давление в расширительном баке.

Способ #2 — онлайн калькулятор для расчёта

Для расчёта объёма расширительного бака можно воспользоваться он-лайн калькулятором. Их существует много (http://www.ktto.com.ua/calculation/brh, http://teplo-info.com/otoplenie/raschet_rasshiritelnogo_baka_online и другие). Разберём механизм работы на примере калькулятора, предложенного на сайте http://teplo-as.ru/text/podbor/bak.

* — лучше брать максимально точную цифру. Если данных нет, тогда 1 кВт мощности равен 15 л;** — должно равняться статическому давлению системы отопления (0,5 бар = 5 м);*** — это давление, при котором срабатывает клапан безопасности.

Эта методика значительно упрощена и годится только для расчёта индивидуальных систем отопления. Поэтапно разберём схему на конкретном примере:

1. определяем тип теплоносителя: в данном случае это вода. Коэффициент её температурного расширения составляет 0,034 при температуре 85С;
2. рассчитываем объём теплоносителя в системе. Например, для котла мощностью 40 кВт объём воды составит 600 литров (15 литров на 1 Квт мощности). Можно, и это будет более точная цифра, суммировать объём теплоносителя в котле, трубах и радиаторах (если такие данные есть);
3. максимально допустимое давление в системе задаётся пороговым значением, при котором срабатывает клапан безопасности;
4. давление зарядки (начальное) расширительного бака может быть больше либо равно (но ни в коем случае не меньше) гидростатическому давлению отопительной системы в точке врезки мембранника;
5. объём расширения (V) рассчитывается по формуле V = (C* βt)/(1-(Pmin/Pmax));
6. расчётный объём округляем в большую сторону (это никак не скажется на работе системы).

Расширительный бак подбирается так, чтобы компенсировать этот самый расчетный объём (см. таблицу):

Коэффициент заполнения теплоносителем расширительного бака определяется по таблице исходя из комбинации значений максимального и начального давления. Далее расчётный объём умножается на коэффициент и полученная цифра является рекомендуемым объёмом мембранника

Устройство расширительного бака

В смонтированной и готовой к работе индивидуальной системе отопления с жидким теплоносителем расширительный бачок выглядит примерно так, как показано на приведенном рисунке (рис. 2). В некоторой литературе данное устройство называется «экспансоматом» — от английского термина «расширение» — экспансия).

Различают следующие основные типы расширительных бачков для систем отопления:

• Бачок закрытого типа.
• Бачок открытого типа.

Расширительный бачок открытого типа

В старых системах отопления часто применялся расширительный бачок открытого типа. До сих пор такие устройства монтируют в системах, в которых отсутствуют циркуляционные насосы, обеспечивающие оборот теплоносителя.

Расширительный бачок открытого типа

Однако, бачок такой системы имеет свой недостатки:

• Прежде всего в такой системе необходимо постоянно следить за уровнем теплоносителя.
• Вода из такой системы может испаряться.
• Баки открытого типа быстро ржавеют при контакте с водой.
• Конструкция системы с бачком открытого типа предполагает его установку исключительно в верхней точки, что не всегда возможно, да и просто трудоемко.

Расширительный бачок закрытого типа

В системах, в которых теплоноситель циркулирует по контурам посредством работающих насосов ставятся исключительно расширительные бачки закрытого типа.

схема работы бачка

Это уже более сложное устройство, в котором имеется специальная мембрана, расположенная в герметично закупоренной емкости для теплоносителя.

Мембраны в таких бачках разделяют на диафрагменные и баллонные. В любом случае мембрана делит емкость на две части. В первой находится закачанный под давлением инертный газ (для предотвращения коррозии) или обычный воздух, а во вторую при повышении давления в системе отопления поступают излишки теплоносителя.

Как только температура теплоносителя в такой системе увеличивается, то лишняя его часть устремляется в расширительный бачок. Мембрана меняет свою конфигурацию (примерно как воздушный шарик) и объем воздуха или газа в другой части расширительного бачка уменьшается. Газы, как известно довольно легко сжимаются, но и стремятся к расширению.

закрытый бачок

При остывании теплоносителя расширяющееся газы толкают мембрану и выталкивают излишки теплоносителя обратно в систему отопления.

Типы закрытых расширительных бачков

При одинаковом принципиальном устройстве – расширительные бачки закрытого типа могут делиться еще на несколько видов:

1. Бачок со сменяемой мембраной, также называемый фланцевым.
2. Бачок с несменяемой мембраной.

Стоимость бачков второго типа ниже и они пользуются большей популярностью у потребителей. Однако бачки со сменяемой мембраной могут выдержать большие перепады давления в системе, что резко повышает их эффективность. Кроме того, они более ремонтопригодны и мембрана при повреждении может быть заменена.

Фланцевый расширительный бачок может исполняться в двух вариантах: в вертикальном и в горизонтальном. Отличительной особенностью расширительных бачков такого типа является отсутствие контакта теплоносителя с поверхностью бака. Расширяющаяся жидкость находится внутри своеобразного кокона из мембраны, поэтому на поверхности бачка отсутствуют причины для коррозии. Такую мембрану достаточно легко менять.: просто откручивается фланец и выполняются ремонтные работы.

В мембранных расширительных бачках наибольший риск повреждения мембранного элемента возникает в момент пуска системы, когда в ней скачкообразно возрастает давление.

При нахождении в системе больших объемов теплоносителя нормальный уровень давления производится посредством манометра. Такой прибор соединяется с предохранительным клапаном, пороговое значение срабатывания для которого в частом доме устанавливается на 3-4 бара.

Давление в мембранном баке и его проверка

Чтобы закрытая система отопления работала нормально, в расширительном баке должно быть давление на 0,2-0,5 Бар ниже, чем в системе. Чем больше система, тем больше разница в давлении. Но, как уже говорили, на заводе их накачивают до 1,5 Бар, так что перед установкой расширителя, его лучше проверить и настроить под свою систему отопления.

Золотник часто прячется под пластиковой крышкой

Проверяем давление манометром, подключив его к выходу с золотником. Если давление выше, чем вам надо, немного стравливаем. Сделать это несложно — чем-то тонким нажать на лепесток в ниппеле. Послышится шипение выходящего воздуха. Когда давление достигнет желаемого уровня, освобождаем лепесток.

Если мембранный бачок накачан слишком слабо (такое тоже бывает), его можно накачать обычным насосом. Но удобнее автомобильным, с манометром — сразу можно контролировать давление. После проверки можно устанавливать в систему.

Как подобрать

1. По каким параметрам нужно подбирать бачок для вашей отопительной системы?

Ключевой параметр — объем. Он должен превышать увеличение объема теплоносителя при нагреве с минимальной до максимальной рабочей температуры, чтобы исключить срабатывания предохранительного клапана или, того хуже, возможное повреждение контура.

Помимо того, стоит уточнить тип мембраны (тарельчатая или грушевидная). При разрыве грушевидной мембраны вы можете заменить только ее, а вот при повреждении тарельчатой приходится менять корпус бака.

Грушевидная и тарельчатая мембраны.

1. Как своими руками рассчитать минимальный объем бака мембранного типа?

С высокой точностью она вычисляется по формуле V=(Vот х E)/k.

В ней:

• V — объем бака;
• Vот — суммарный объем воды или антифриза в системе отопления;
• Е — коэффициент расширения жидкости;
• k — коэффициент эффективности мембранного бака.

Формула требует нескольких комментариев.

В сбалансированной системе отопления количество теплоносителя примерно равно 15 литрам на 1 киловатт мощности отопительного котла. Более точно его можно узнать, заполнив контур водой и слив ее через сбросник в любую мерную тару (ведро, канистру и т.д.).

Для точного измерения объема контура слейте воду из него в любую мерную тару.

Коэффициент расширения воды при нагреве до максимальной в отопительном контуре температуры в 95С берется равным 4%, или 0,04. Если в воду для понижения температуры ее замерзания добавляется пропиленгликоль, на каждые 10% его объема коэффициент расширения тоже увеличивается на 10%.

Так, при содержании пропиленгликоля в теплоносителе, равном 20%, коэффициент будет равен 4%*1,2=4,8% (или 0,048), при 40% — 4%*1,4=5,6%, или 0,056.

Добавка пропиленгликоля увеличивает тепловое расширение жидкости в контуре.

Эффективность бака рассчитывается по формуле k=(PV-PS)/(PV+1).

В ней:

PV — предел рабочего давления (обычно 2,5 кгс/см2);

Универсальная (для любой жидкости) схема расчета давления в зависимости от высоты контура.

Давайте попробуем рассчитать минимальный объем бака для следующих вводных:

• Мощность котла — 24 КВт;
• В качестве теплоносителя используется смесь из 80% воды и 20% пропиленгликоля;
• Высота контура над бачком равна 5 метрам.

Объем теплоносителя из расчета 15 литров на киловатт мощности котла будет равным 15*24=360 литров.

Коэффициент расширения смеси пропиленгликоля и воды равен 4%*1,2=4,8%, или 0,048.

Давление зарядки бака равно гидростатическому давлению в контуре — 0,5 кгс/см (5 метров высоты, помните?).

Чтобы уменьшить заводское давление, достаточно прижать золотник отверткой. Для накачки бачка используйте обычный велосипедный насос.

При максимально рабочем давлении в 2,5 кгс/см2 коэффициент эффективности — (2,5-0,5)/(2,5+1)=0,57.

Подставляем значения в формулу:

V=(360*0,048)/0,57=30,3 литра.

Еще один пример расчета.

1. Можно ли упростить расчет?

Избыточный объем бака ничем не повредит функциональности отопительной системы, поэтому часто используется упрощенная инструкция по вычислению его объема: бак берется равным 10% объема теплоносителя в системе.

1. Каковы признаки недостаточного объема бака?

Самый верный признак — срабатывание предохранительного клапана при выходе системы отопления на рабочие температуры. Бачок не обязательно менять на устройство с большим объемом: можно просто дополнить контур вторым бачком.

Признак недостаточного объема бачка — срабатывание предохранительного клапана.
