Кран маевского: принцип работы, инструкция по установке

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.


Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.


Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.


Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

  • Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.
  • Автоматический кран

    . Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.

  • Кран с предохранительным клапаном.

    Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

  • В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.

  • Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.
  • Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.

  • Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Автоматический кран Маевского

Хотя, автоматический кран – это по определению не Маевский, но во многих случаях он более удобен, чем классический вариант.

У него совершенно иная, более сложная конструкция. Вместо болта здесь целая система с поплавком, пружиной и жиклёром (отверстие расположено в нижней части прибора). Поплавок призван реагировать на уменьшение уровня теплоносителя. Опускаясь вниз, он приотворяет игольчатый клапан, и воздух выходит наружу.

Особенности автоматической версии:

Принцип работы крана маевского служит в стравливании воздуха из системы отопления или системы горячего водоснабжения. В процессе циркуляции воды по системе отопления, а также во время длительного простоя в ней накапливается воздух, который в результате и образует воздушные пробки. Чаще всего они образуются в местах, где низкое давление или маленькая скорость воды. В результате не греют, и в этих местах происходит коррозия металла.

Проще говоря, кран Маевского — это воздухоотводчик. В нём используется такой механизм, как запорный клапан игольчатого типа. Клапан перемещается специальным ключом либо отвёрткой. В труднодоступных местах проще использовать ключ. При стравливании воздуха из радиатора необходимо одной рукой откручивать клапан, а другой придерживать тряпку, чтобы вода не попала на пол. Сначала пойдёт шипение, а когда появится вода в виде небольшой струйки или капель, в зависимости от давления в системе, нужно закрутить клапан обратно. Не нужно бояться, что у вас затопит всю квартиру, так как отверстие в кране совсем маленькое. Выкручивать клапан в большинстве случаев достаточно на один оборот, больше не нужно, так как поток воздуха и воды ограничен отверстием самого крана. А если вы выкрутите его совсем, то есть вероятность что обратно вы его с трудом вкрутите из-за большого давления воды. То есть принцип работы крана маевского достаточно простой.

Также выпускают автоматические воздухоотводчики, они работают по поплавковому принципу. Когда воздух скапливается, поплавок опускается, и воздушная пробка вытесняется водой, и потом кран автоматически закрывается, не требуя вашего присутствия. Автоматические краны Маевского лучше не ставить на старые чугунные радиаторы при использовании центральной системы отопления, так как вода в ней чаще всего грязная и при отверстии крана всего в 2 мм придется часто его снимать и прочищать швейной иглой или булавкой для нормального его функционирования. Краны Маевского чаще всего устанавливаются либо на верхних частях радиаторов отопления, проще говоря, батарей, напротив верхнего присоединения трубы или термостата, так как воздух всегда стремится в самую верхнюю точку, либо на полотенцесушителе. Устанавливается кран Маевского посредством его вкручивания в пробку радиатора. Необходимо лишь подобрать нужный размер резьбы 1 дюйм, ¾ дюйма или ½ дюйма. При отсутствии отверстия под кран пробку необходимо заменить.

Приобретайте краны с резиновой или силиконовой прокладкой, но для лучшей надежности можно также применить льняную подмотку или специальную ленту для уплотнения резьбового соединения. При установке или замене крана необходимо придерживать ключом саму пробку, так как необходимо помнить, что на всех заглушках и пробках радиаторов применяют левую резьбу. Вследствие этого, вкручивая воздухоотводчик, вы ослабляете пробку радиатора отопления и, наоборот, при выкручивании воздухоотводчика происходит затягивание пробки. На разбор принципа работы крана маевского можно закончить

Почему появляется воздух в системе отопления.

  1. Отсутствие полной герметичности системы
  2. Во время возникновения коррозии
  3. При образовании утечек
  4. Попадание воздуха при работе насоса
  5. Некачественная сборка всей системы отопления

Направьте отверстие, находящееся на корпусе крана, в таз или другую приготовленную емкость

Важно как можно ближе поднести емкость к крану, во избежание брызг на стены и пол. Специальным ключем для крана Маевского либо плоской отверткой начните против часовой стрелки откручивать запорный винт на корпусе клапана

Важно: поворачивайте ключ очень плавно С шипением и характерным звуком начнет выходить воздух. Держите кран в открытом положении до тех пор пока весь воздух не выйдет и вода не польется неприрывно тоненькой струйкой. По часовой стрелке плавно закройте кран ключем.

Как поступить если  на батарее просто отсутствует такой кран? Вероятнее всего у вас стоят старые чугунные батареи. А на них раньше монтировали простую заглушку, закрученную на лен. И вероятнее всего она уже покрыта несколькими слоями краски. Удалять ее сложно и в некоторых случаях обратно вы ее не установите.

Но если это единственный вариант как стравить воздух из системы то приготовьте разводной ключ, наждачную бумагу, растворитель и тазик, так же застелите поверхность около батареи тряпками или ветошью.

  1. Зачистите наждачной бумагой место соединения заглушки.
  2. Нанесите небольшое количество растворителя на место соединения, спустя 10-20 минут зачистите отошедший слой краски острым предметом
  3. Далее разводным ключом против часовой стрелки начните откручивать заглушку.
  4. Если все сделано правильно то Вы услышите характерный звук стравливаемого воздуха.
  5. По мере затихания звука из соединения начнет сочиться вода, тут и пригодится тазик и тряпки.
  6. Как только звук прекратится, закручивайте заглушку обратно по часовой стрелке.
  7. Для большей надежности можете место соединения немного закрасить.

Монтаж спускных кранов на футорки алюминиевых и стальных радиаторов довольно прост и не требует подробного описания. Клапан с резиновым колечком аккуратно подтягивается малым усилием ключа, потом нейлоновый колпачок поворачивается в нужном направлении. Вентиль с широким пластмассовым кольцом и отверстием в металлическом корпусе сразу фиксируется в требуемом положении – выпускным штуцером книзу.

Как правильно установить «Маевского», не выкручивая прикипевшую футорку:

  1. Купите кран старого образца с посадочной резьбой М10 х 1 и обязательно подготовьте соответствующие метчики – номер первый и второй. Так называемый машинный метчик не подойдет – чугун слишком тверд, инструмент попросту сломается.
  2. Опорожните отопительный прибор и просверлите верхнюю заглушку сначала тонким сверлом, например, Ø5 мм.
  3. Аккуратно разбейте отверстие сверлом Ø9 мм, затем снимите фаску для уверенного захода инструмента.
  4. Нарежьте резьбу, поочередно пройдя отверстие метчиками № 1 и 2. Проверьте, насколько хорошо вкручивается клапан.
  5. Уплотнив резьбу льном, закрутите и притяните кран средним усилием.

На что обратить внимание при выборе крана

Выбор воздухоотводчика зависит от системы отопления, в которую его будут монтировать, материала труб и батарей, свободного доступа к месту установки и других нюансов установки и дальнейшей эксплуатации.

В домах с централизованным отоплением лучше использовать ручной кран Маевского или кран с предохранителем, поскольку в таких тепловых сетях случаются гидроудары. Автоматический же лучше использовать в частном доме с индивидуальной отопительной системой. В многоквартирном доме с центральным отоплением автоматический кран будет засоряться из-за загрязненности теплоносителя.
Если в помещении установлены чугунные батареи, их лучше оснастить ручным краном

Отопительному контуру из металлопластиковых или полипропиленовых труб подходит кран с встроенным предохранителем, так как они могут не выдержать гидроудара.
В труднодоступных местах: нишах, углублениях – устанавливают автоматический кран или ручной, оснащенный встроенным вентилем.
В помещениях, где могут находиться дети, напротив, устанавливать кран с легко открывающимся вентилем не стоит.
Диаметр внешней резьбы крана нужно подбирать в соответствии с диаметром отверстия, в которое он будет устанавливаться
Существует всего три типа по этому параметру: 1, 0,5 и 0,25 дюйма, такие же размеры отверстий под кран предусмотрены в стандартных радиаторах.
При покупке клапана Маевского важно обратить внимание на материал, из которого он изготовлен. Дольше всего прослужит конструкция с латунным корпусом, так как этот материал устойчив к коррозии.
Уплотнитель на кране

В каких местах нужно устанавливать ручные воздухоотводчики

Кран Маевского ставится на верхний свободный (без подключающей трубы) угол каждого радиатора. Это любимое место для пузырьков газа, — именно здесь струя замедляется, и они стремятся собраться вместе и творить свои грязные делишки под покровом темноты радиаторного нутра – охлаждать часть радиатора. Поэтому обычная процедура – периодически поспускать воздух с каждой батареи с помощью ручного воздушника (крана Маевского).

Также случается, что в системе создаются какие-то возвышения труб, обычно П-образные обходы препятствий. Если там соберется воздух, то точно система не будет работать, поэтому в самой верхней точке нестандартного участка всегда ставится кран Маевского. Местом установки Это также могут быть верхние торцы стояков – обычное дело снабдить их воздухоотводчиком.

Устройство различных моделей крана Маевского

Воздухоотводчик Маевского представляет собой устройство, в центре которого находится игольчатый запорный клапан. Движением клапана управляет специальный четырехгранный винт. Снаружи имеется резьба стандартного размера: ½, ¾ или 1 дюйм. Управляющий винт снабжен головкой с прорезью для крестовой отвертки. Кроме того, его можно вращать с помощью специального ключа или обычных пассатижей. Существует несколько моделей воздухоотводчика Маевского. Интересные сведения об этом полезном устройстве содержатся в следующем видеоматериале:

Модель на ручном управлении

Это самый простой и вполне надежный прибор, позволяющий контролировать количество воздуха в отопительной системе. Простейший кран Маевского состоит из:

  • прочного латунного корпуса;
  • стального игольчатого клапана;
  • пластикового кожуха.

Конструкция устройства может варьироваться: в одних моделях пластиковый кожух движется в горизонтальной плоскости, в других имеется специальное отверстие на грани гайки клапана. Помимо обычного ручного крана Маевского выпускают еще две его разновидности: автоматический кран и модель со встроенным предохранительным клапаном.

Ручной кран Маевского можно устанавливать практически на любых радиаторах. Чтобы открыть его, можно использовать специальный ключ, а также отвертку или пассатижи

Конструкция автоматического крана Маевского

Это устройство выглядит как небольшой металлический цилиндр, в верхней части которого сделано отверстие. Внутри, помимо игольчатого клапана, находится также датчик, работающий по принципу поплавка. Датчик реагирует на изменение объема воздуха внутри крана. При достижении критической величины клапан открывается и спускает накопившийся воздух, а затем закрывается. Для работы такого прибора вмешательство человека практически не требуется, достаточно просто установить его в подходящем месте.

Автоматизированные модели чувствительны к состоянию теплоносителя. Узкое отверстие может легко забиться, что приведет к ненужному срабатыванию клапана. Устранить такой засор можно с помощью обычной швейной иглы.

Что дает использование предохранительного клапана?

Воздухоотводчик Маевского с предохранительным клапаном — это несколько усложненная разновидность модели с ручным управлением. Предохранительный клапан чувствителен к давлению теплоносителя в системе. Если этот показатель превысит отметку в 15 атмосфер, предохранительный клапан откроется и начнет спуск теплоносителя из отопительного контура. Такая ситуация может возникнуть при внезапном гидроударе, в этом случае клапан позволит предотвратить поломку элементов системы.

Устройство разных моделей

Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:

  • Прочного корпуса, для изготовления которого используется латунь;
  • Игольчатый клапан из стали;
  • Кожуха из пластика.

В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.

Ручной кран подходит для всех радиаторов и любого полотенцесушителя.

Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.

Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.

Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.

Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.

Устройство автоматического воздухоотводчика

Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.

Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.

Прибор с предохранительным клапаном

Это уже немного усложненный вариант модели ручного управления. Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.

Классификация кранов Маевского

Можно разделить все устройства на три вида исполнения:

  • Радиаторный – только для вкручивания в отопительные приборы.
  • Традиционный – встраиваются в любые места отопления, резьба – наружная.
  • Комплектный – шаровой кран с краном Маевского.

По способу откручивания:

  • винт под отвёртку;
  • 4 или 6-гранные под ключ;
  • ручка, откручивающаяся без применения инструментов.

Помните, что если Вам будет предельно просто открутить спусковой винт, то так же просто это сможет сделать и ребёнок (а это чревато ожогами от горячей воды). Для детских комнат лучше выбирать вариант под отвёртку.

Материалы:

  • сталь;
  • латунь;
  • чугун;
  • нержавёйка;
  • пластик.

В отдельный подвид кранов можно выделить их автоматическую модель.

Как устроен кран Маевского

Устройство в 1933 году разработал инженер из Ленинграда Чеслав Брониславович Маевский. Официально его называют радиаторным игольчатым воздушным клапаном.

По некоторым историческим данным, сначала появился кран минчанина С. А. Роева. Он состоял из двух частей, разделенных прокладкой. Устройства прошли испытания в 1932 году. Уже через год Маевский совершенствовал эту конструкцию, усовершенствовав герметизацию деталей. В более современной интерпретации инженер соединил детали способом «конус в конус».

Кран состоит из таких компонентов:

  • корпус;
  • конусный винт с головкой под ключ;
  • поворотная часть;
  • входной и выходной каналы для воздуха.

Конструкция устройства

Воздухоотводное устройство приводит в движение запорный винт. Последний управляется отверткой или вручную, что зависит от конкретной модели. В современном исполнении на кран уже устанавливается специальный ключ, поэтому пользоваться устройством стало проще.

Преимущества установки крана Маевского:

  • повышение коэффициента полезного действия отопительной сети;
  • упрощение обслуживания радиаторов;
  • доступная стоимость самого узла.

Но у такого крана, несмотря на перечисленные преимущества, есть и недостаток. Поскольку качество теплоносителя зачастую оставляет желать лучшего, то часто при процессе эксплуатации в кране возникают засоры.

В зависимости от исполнения, различают три вида крана:

  • радиаторный — предназначен для отопительных приборов;
  • традиционный — устанавливается повсеместно, оснащен наружной резьбой;
  • комплектный — представляет собой шаровой кран с КМ.

Чертеж крана в разрезе

По способу откручивания бывают такие устройства:

  • под отвертку;
  • под ключ четырех- или шестигранный;
  • с ручкой, для которых не нужен инструмент.

Для изготовления используют также различные материалы и их сочетание. Бывают КМ:

  • стальные;
  • латунные;
  • чугунные;
  • из нержавеющей стали;
  • пластиковые.

Чаще всего узел производят из латуни, устойчивой к коррозии, которая угрожает материалам из-за неблагоприятных условий эксплуатации. Часто недобросовестные продавцы выдают за латунь дешевый силумиан. Но этот материал ненадежный, изделия из него быстро выходят из строя.

В детских рекомендовано устанавливать модели устройства «под отвертку»

Автоматический КМ

Автоматические КМ удобны в частных домах с индивидуальным отоплением, поскольку устраняют воздушные пробки и регулируют давление самостоятельно. Внутри этого узла имеется камера, внутри оснащенная поплавком. Тот, в свою очередь, подсоединяется к игольчатому клапану, находящемуся в верхней части узла.

Когда воздушная прослойка превышает установленный лимит, клапан на некоторое время открывается, давая воздуху покинуть систему. Затем, за счет действия поплавка, он снова возвращается в начальную позицию, не допуская вытекания воды.

Автоматическая модель крана

Главный плюс АКМ в том, что для отвода попавшего внутрь труб воздуха не надо подставлять емкость, поскольку вода не вытекает. Кран автоматически блокируется, как только уровень теплоносителя повышается. Однако стоят автоматические модели дороже механических.

Воздухоотводчики бывают:

  • прямыми;
  • угловыми;
  • радиаторными.

Как выбрать

Выбирая кран Маевского нужно знать, что:

  • Это надёжная проработанная конструкция, к которой сложно что-либо добавить. Поэтому не стоит переплачивать за бренды, но и слишком лёгкие дешёвые модели должны настораживать.
  • Стальные и пластиковые корпуса менее надёжны, чем латунные и нержавеющие.
  • Спускать воздух все краны будут не быстро, можно лишь подумать, как Вам будет удобнее откручивать механизм.
  • Не лишним будет узнать, даётся ли гарантия на конкретный кран.

Итак, установить спусковые механизмы нужно на все радиаторы в доме, на п-образные байпасы (с петлёй кверху), в систему тёплых полов, вблизи котельного оборудования – т. е. везде, где может скопиться воздух.

Установка механизма проста, цена – низкая, зато наличие краников поможет хорошо ухаживать за отоплением, что продлит его срок службы.

Разновидности и механизм действия

При такой сфере использования, было бы удивительно существование одной модели крана на все случаи. Принцип действия остается одним и тем же, но некоторые нюансы меняются. В зависимости от различных факторов, имеет смысл установка той или иной модели крана

Ручной кран

Ручной кран управляется четырехгранным винтом. Проверяющий открывает на 1-1,5 оборота кран и воздух выдавливается потоком воды. Пока из крана не начнет бежать вода, устройство держится открытым. Ручной кран самый простой и дешевый вариант крана Маевского. Его имеет смысл ставить на бытовых радиаторах, расположенных в легкодоступных местах.

Ключ для крана Маевского

Автоматический

Автоматический кран снабжен пластиковым поплавком. Когда кран заполнен водой, поплавок закрывает выходное отверстие крана. Как только в верхней части клапана собирается воздух, поплавок вместе с уровнем воды опускается, воздух стравливается в атмосферу. Такие устройства дороже ручных кранов, но вполне доступны.

Так почему же не установить такие клапаны везде, пренебрегая ручными аналогами? Дело в том, что основная сера использования кранов Маевского: многоквартирные дома. А львиная доля многоквартирных домов отапливается с помощью централизованных систем отопления. Трубы теплоцентралей достаточно быстро приходят в негодность, зарастая ржавчиной и заполняясь мусором. В результате блуждающих токов регулярно возникают протечки, при устранении протечек нарушается герметичность системы, все это добавляет в системы достаточно много различного рода мусора.

Большая часть загрязняющих частиц отсеивается на вводе в здание, где предусмотрен сетчатый фильтр, но мельчайшие частицы, включая ржавчину, все равно попадают во внутреннюю систему отопления. В итоге отверстие крана Маевского регулярно засоряется. Неизвестно, что проще при постоянном завоздушнивании систем отопления: стравливать воздух в ручную или регулярно прочищать клапан.

К тому же автоматический клапан подвержен поломке из-за скачков давления в системе. А для централизованных систем небольшие гидравлические удары уже давно стали привычной реальностью

В общем и целом, устанавливать автоматические краны выгодно и удобно прежде всего в дома с независимой системой подключения. При таком варианте, система отопления и теплоцентраль соединяются с помощью теплообменника и гидравлически не связаны. То есть существует возможность подавать в батареи подготовленную воду с действительно минимальным количеством загрязняющих частиц. К тому же, гидравлическое давление в такой системе постоянна, так как не зависит от множества соседних домов.

Автоматический кран можно установить и в частном доме, но здесь вновь возникает проблема подготовки воды. Отчищать воду на достаточном уровне слишком дорого. Даже в рамках многоквартирных домов установка независимых систем подключения существенно удорожает конечную стоимость строительства, а значит и каждой отдельной квартиры. Что касается частного домовладения, то установка подобных систем только ради автоматизации спуска воздуха кажется и вовсе неоправданной.

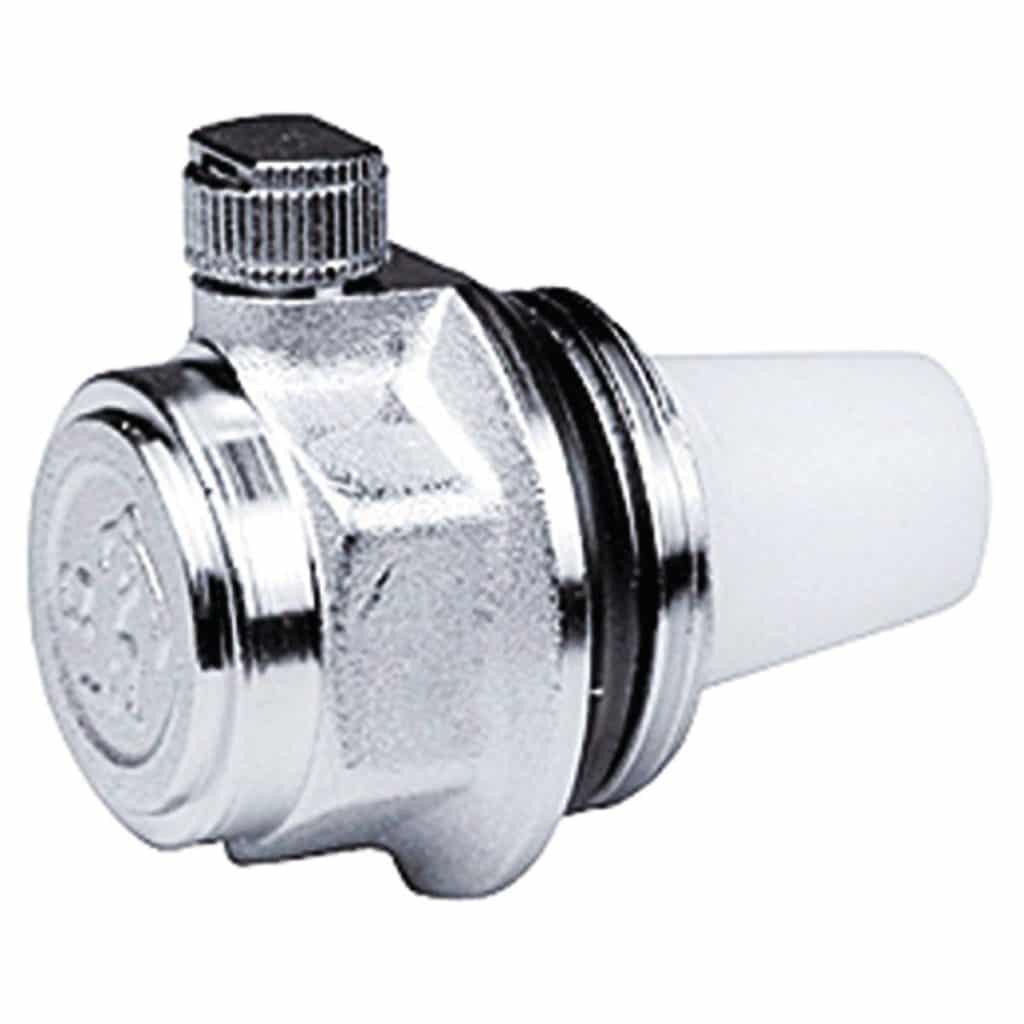

Кран Маевского автоматический

С предохранительным устройством

Клапаны с предохранительным устройством предусмотрены как раз для многоквартирных домов с централизованным отоплением. Это все те же ручные краны Маевского, которые, однако, обладают защитной системой от повышения давления в сети. Как уже было сказано, для централизованного теплоснабжения скачки давления в сети считаются нормой. Но превышения давления может потянуть за собой поломку радиатора. Простой алюминиевый радиатор в результате гидравлического удара может просто порваться. Поэтому при монтаже предусматривают кран Маевского с предохранительным устройством.

Если давление в системе превышает 15 атмосфер, кран автоматически открывается, стравливая воду. Конечно, это может быть связано с некоторым неудобством: мало кому понравится увидеть небольшую лужу под радиатором. Но воды будет немного, а польза от устройства достаточно значима.

Установка крана Маевского в систему отопления

Поскольку паровоздушная смесь всегда стремится подняться к самой высокой точке отопительного контура, именно там следует устанавливать КМ. Помимо этого, главного правила, следует учесть особенности монтажной схемы теплосети.

При вертикальной подаче рабочей среды краном Маевского комплектуются все радиаторы последнего этажа, имеющие нижнюю подачу и обратную магистраль.

Поскольку самопроизвольный отвод паровоздушной смеси существенно затрудняется если уровень подводящих трубопроводов ниже чем верхняя ось подключения, все приборы,подключенные к этим трубопроводам должны оснащаться паровоздушными клапанами конструкции Маевского.

Если в частном доме или квартире подающая магистраль имеет горизонтальное расположение, на все входящие в систему радиаторы необходимо установить отдельные КМ.

При наличии изгибов в системе магистральных трубопроводов, кран Маевского устанавливается в верхней точке изгиба, поскольку в этом месте образование воздушной пробки практически неизбежно.

Система «Теплый пол» так же может быть укомплектована паровоздушным клапаном, который целесообразно установить на коллекторном участке магистрали, выше уровня пола.

Монтаж устройства на чугунную батарею

Для установки крана Маевского в старый чугунный радиатор можно приобрести специальную торцевую заглушку, имеющую специальное резьбовое отверстие для установки КМ.

Если по каким-либо причинам приобрести такую заглушку не удается, можно установить кран Маевского в имеющуюся заглушку. Для этого необходимо:

  1. полностью отсоединить радиатор от отопительного контура;
  2. снять радиатор, слить остатки теплоносителя и тщательно промыть его внутреннюю полость;
  3. на противоположной от подключения стороне радиатора выкрутить верхнюю заглушку и просверлить в ней отверстие под резьбу соответствующего диаметра;
  4. снять фаску, нарезать левую резьбу и установить в заглушку КМ, предварительно намотав на его резьбовую часть фум-ленту или сантехнический лен;
  5. закрепить радиатор на прежнем месте;
  6. подсоединить подающую и обратную магистраль;
  7. отвернуть конусный винт крана Маевского на 2 — 3 оборота и дождаться полного развоздушивания системы, после чего закрыть кран.

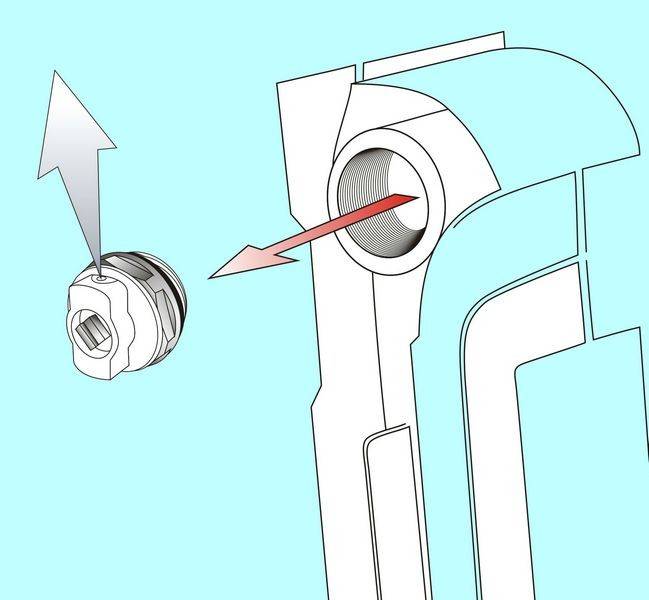

Установка КМ на современные радиаторы

Все выпускаемые в настоящее время радиаторы укомплектовываются специальными заглушками. Установка кран Маевского в такие радиаторы крайне проста: достаточно выкрутить стандартную заглушку, а на ее место установить КМ.

Важно! Поскольку на заглушках радиаторов всегда нарезана левая резьба, в процессе вкручивания крана Маевского в пробку затяжка последнего ослабляется. Для того чтобы этого избежать, при вкручивании КМ пробку следует зафиксировать с помощью ключа. Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается

Закономерно, что при выкручивании паровоздушного клапана пробка радиатора затягивается.

Как поставить кран Маевского на полотенцесушитель

Одним из наиболее уязвимых элементов системы централизованной подачи горячей воды в плане завоздушивания является полотенцесушитель. Стравливать воздух из полотенцесушителя можно несколькими способами, однако наиболее эффективным и удобным является использование крана Маевского.

Если специальное отверстие для монтажа КМ не предусмотрено изготовителем, установить паровоздушный клапан можно самостоятельно, для этого потребуется:

  1. перекрыть подачу горячей воды в полотенцесушитель. Сделать это можно, закрыв соответствующие краны, а при отсутствии таковых, следует обратиться в правление дома и полностью перекрыть стояк ГВС;
  2. на верхний патрубок накрутить латунный тройник. Для герметизации соединения можно использовать фум-ленту или сантехнический лен;
  3. в свободный патрубок тройника установить кран Маевского;
  4. возобновить подачу горячей воды и развоздушить полотенцесушитель с помощью установленного устройства.

Важно! Если образование воздушных пробок происходит регулярно, целесообразно вместо механического крана Маевского установить автоматический воздухоотводчик

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
