Как выгнать воздух из системы отопления

Причины завоздушивания системы

Полностью избежать такого явления сложно, для этого нужно предварительно изучить все возможные факторы его возникновения. Воздушная пробка в батарее отопления образуется под воздействием некоторых факторов, если их учесть, то каждый хозяин сможет значительно снизить риск возникновения завоздушенности.

Разбирать каждый случай лучше отдельно, только тщательное изучение важных моментов позволит за короткий промежуток времени выявить, каким образом попал воздух в контур, после чего переходить к способам его устранения.

При заполнении системы

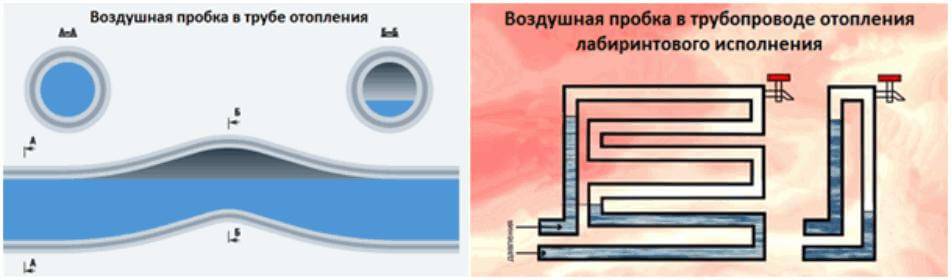

В момент наполнения магистрали может образоваться воздушная пробка в полотенцесушителе или батарее, после того как хозяин постройки избавился от этого эксцесса, через определенное время проблема снова проявляется.

Не секрет, что большинство людей дополняют недостаток жидкости, который можно заметить на приборе, отвечающем за показатели давления в системе из водопровода. Именно в этот момент контур подвергается попаданию кислорода, ведь вода очень насыщена этим элементом.

Химические реакции

Жидкость, которую должным образом не обессолили при контакте с металлом или сплавом алюминия способствует выделению кислорода. А поскольку большинство радиаторов создается из этих материалов, избежать пробок не получится. Теплоноситель необходимо должным образом подготовить к использованию, особенно если речь идет об обычной воде.

Ошибки монтажа отопления

Подобные оплошности встречаются не только в частных домах, многоквартирные постройки также подвержены опасности, из причин стоит выделить:

  1. Несоблюдение правил монтажа.
  2. Невнимательность при составлении проекта.

Зачастую можно заметить отсутствие уклонов и наличие петлей, которые обращены кверху, нередко специалисты без опыта попросту забывают оснастить участки автоматическими воздухоотводчиками. Если приспособление все же вмонтировано, то для устранения воздушной пробки нужно стравить некоторое количество теплоносителя.

Пластиковые трубы

Малая толика кислорода способна проникнуть в магистраль через стенки труб такого типа, случаи встречаются редко, но также требую внимания. Элементы для разводки снабжаются специально разработанным слоем барьера, в функционале которого мнение специалистов расходится. Соединения фитингов также часто подтекают со временем, а это свидетельствует о возможности возникновения микротрещин и в дальнейшем образованию пробок.

Ремонт системы и неполадки в баке

Иногда проблема появлялась после произведения работ, которые предполагают разборку трубопроводной арматуры. В этом случае возникает необходимость частичного или полного слива магистрали, что приводит к завоздушиванию. Еще одним фактором будет микротрещина в расширительном баке, резиновая мембрана невечная и может прийти в негодность, если периодически не обслуживать ее должным образом.

Нет циркуляции в системе отопления — в чём причины?

Если нет циркуляции теплоносителя в системе отопления, то ни о каком комфортном житие-бытие в доме зимой и говорить нечего. Потому что, сколь котёл ни «раскочегаривай», а радиаторы всё равно будут холодными. Однако думать об этом нужно не тогда, когда система «работала, работала и вдруг перестала», а ещё на стадии проектирования, т. е. сейчас. В этой статье разберёмся с проблемами, приводящими к плохой циркуляции теплоносителя.

Причины плохой циркуляции теплоносителя

Циркуляции теплоносителя в системе отопления может не быть по следующим причинам:

  • недостаточная мощность циркуляционного насоса (или насосов, если их больше, чем один). По этой причине теплоноситель просто не доходит до самых удалённых от котла радиаторов, вот они и холодные (или чуть тёплые, отчего всё равно не легче). О том, как подобрать мощность циркуляционного насоса, есть несколько статей и видео в разделе по расчётам отопления;
  • не установлены обратные клапаны. Обычно их отсутствие «болезненно» для сложных систем с несколькими контурами. Обратные клапаны служат для того, чтобы теплоноситель двигался по нужному контуру и в нужном направлении (подробней читайте дальше);
  • загрязнение системы. Бывает, что трубы забиты по всему диаметру, – какая уж тут циркуляция! Лечится это только одним способом: заменой труб. Это как раз тот случай, когда лучшее лечение – профилактика. И «профилактику» следует проводить ещё на стадии монтажа трубопровода и радиаторов. Во-первых, следить, чтобы внутрь труб не попал мусор. Для этого, убедившись сперва, что внутри ничего нет, торцы труб закрываем до монтажа чем-нибудь. Например, это удобно простыми полиэтиленовыми пакетами. Во-вторых, мусор может быть в радиаторах. Даже в новых! Так что проверяем и избавляемся;
  • диаметр труб слишком мал. Маленький диаметр труб – большое гидравлическое сопротивление – насос не в состоянии «продавить» теплоноситель по всему трубопроводу – нет циркуляции в системе отопления (ну, или она настолько плоха, что всё равно, что её нет). Опять-таки, на этапе проектирования нужно рассчитать гидравлическое сопротивление;
  • скопление воздуха в системе (завоздушивание). Воздух, конечно, не мусор, но воздушные пробки точно так же не дадут теплоносителю свободно циркулировать. Воздушные пробки могут появляться из-за нарушений правил монтажа отопительной системы. Избавиться от воздуха просто – установить автоматический воздухоотводчик в самой высокой точке системы и краны Маевского на радиаторах.

Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления

Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.

Вот схема такой системы отопления:

В ней три контура:

1) котёл – радиаторы — котёл;

2) котёл – коллектор — водяной тёплый пол — котёл;

3) котёл – бойлер косвенного нагрева — котёл.

Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.

Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):

Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе). Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов. А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.

Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.

Фильтр грубой очистки

Как было сказано выше, одной из причин того, что нет циркуляции теплоносителя, может оказаться скопление мусора в трубопроводе. Чтобы этого стопроцентно избежать, опять-таки, не экономим на копейках, а ставим перед каждым устройством фильтр грубой очистки:

С помощью фильтра поймать грязь проще, чем исправлять последствия засорения трубопровода или теплообменников котла.

Вывод! Фильтры грубой очистки ставим перед каждым устройством системы отопления (насосом, котлом и т. д.) и перед каждым сантехническим устройством. НЕ экономим копейки, чтобы «купить» проблемы. На корпусе фильтра выбиты стрелки, указывающие направление движение теплоносителя или воды в водопроводе…

Вот такие простые «телодвижения» нужно совершить, чтобы никогда не жаловаться, что нет циркуляции в системе отопления. Успехов.

нет циркуляции в системе отопления

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Способы решения проблемы

Чтобы не допускать завоздушиваний системы отопления, следует грамотно ее спроектировать и смонтировать, периодически очищать и заливать теплоноситель без излишней торопливости. Рассмотрим основные способы, помогающие избегать подобных негативных проявлений.

Правильный монтаж

В системах отопления, в которых тепловой носитель циркулирует естественным образом, при верхнем типе разводки воздух удаляется через крышку расширительной емкости. Во время монтирования такой системы подающая магистраль устанавливается так, чтобы она подходила к баку вертикально.

Бак, обеспечивающий свободное пространство под расширение нагреваемого теплового носителя, должен устанавливаться в верхней точке всей системы, чтобы обеспечивать естественное поступление жидкости в системный контур.

Обратная линия тоже устанавливается с наклоном, по которому свободно перемещается жидкость.

Правильный монтаж поможет избежать воздуха в системе отопления

Если монтаж отопительной системы выполнен без ошибок, то появляющийся внутри контура воздух будет постепенно выдавливаться горячей жидкостью в верхнюю точку, покидая трубы через открытую крышку расширительной емкости.

Установка воздухоотводчиков

Как своевременно убрать воздух, накопившийся в системе отопления?

В верхней части системы отопления необходимо установить открытый расширительный бак, а герметично закрытый расположить в месте, где обратка попадает в котел (до входа трубы).

В подобной системе трубы подачи могут монтироваться без наклона, а тепловой носитель будет перемещаться под воздействием циркуляционного насоса. Кроме того, устанавливаются другие устройства, через которые выполняется сброс воздуха.

Из самой системы отопления спуск воздуха может осуществляться через специальные воздухоотводчики, работающие в автоматическом режиме, установленные на поворотных участках труб и в верхней точке системы. Из радиаторов пробки удаляются с помощью крана Маевского. По такому же принципу выводится воздух из контура, по которому вода циркулирует естественным образом, но в таком случае должна быть выполнена нижняя разводка труб.

Если все смонтировано правильно, то проблем с тем, как выгнать воздух в системе отопления, возникать не будет. Достаточно открыть нужные краны, а как только воздух из системы выйдет, снова закрыть их. Воздухоотводчики, работающие в автоматическом режиме, вообще открывать не требуется – их принцип работы основан на изменении показателя давления.

Если смонтирована система отопления закрытого типа, в ней обязательно устанавливается автоматический отводчик воздуха. Монтаж их выполняется по контуру в определенных местах, чтобы воздушные пробки удалялись локально. Смысл заключается в том, что на каждой части контура отопительной системы должна быть предусмотрена возможность для отведения воздуха. Пример этому – краны Маевского, которые устанавливаются на всех радиаторах. Открывают их ключом либо отверткой, давая возможность воздуху выйти из системы. Процедура довольно простая, но с ее помощью можно распределить тепловой носитель равномерно по всему радиатору.

Воздухоотводчик может решить проблему с воздухом в системе отопления

Для продления эксплуатационного периода автоматического отводчика воздуха, необходимо устанавливать хорошие фильтры и регулярно проводить промывку системы.

Нагрев теплоносителя

Иногда, чтобы удалить избыток воздуха естественным образом, просто сильно подогревают тепловой носитель. Повышение температурного режима стимулирует выделение воздуха и его перемещение по контуру системы. Разрешается нагревать жидкость, находящуюся в трубах, до ста градусов.

Если после такой операции воздушные пробки появляются снова, необходимо проверить все стыковочные участки на предмет их герметичности. Практически всегда возле того места, где образуется воздушный затор, имеется маленькая щель, откуда мелкими каплями сочится вода, и в которую постепенно проникает воздух. Заделав такую щель, вы сразу избавитесь от надоевшей проблемы.

Самыми уязвимыми местами, через которые проходит воздух, считаются радиаторы из алюминиевого материала. При воздействии на сплав горячей водой развиваются процессы коррозии, сопровождающиеся выделениями газов.

Если такие радиаторы часто завоздушиваются, рекомендуется их просто заменить.

Устройство для отвода воздуха из радиаторов

Для облегчения выхода воздуха перпендикулярно к основному каналу сделано дополнительное отверстие. Через него собственно, воздух и выходит. Во время развоздушивания при помощи крана Маевского, направьте это отверстие вверх. После этого можно винт откручивать. Откручивайте на несколько оборотов, сильно не выкручивайте. После того, как прекратиться шипение, винт возвращаете в исходное положение, переходите к следующему радиатору.

При пуске системы может потребоваться обход всех воздухосборников по нескольку раз — пока воздух вообще перестанет выходить. После этого радиаторы должны греться равномерно.

Автоматический клапан сброса воздуха

Эти небольшие устройства ставятся как на радиаторы, так и в других точках системы. Отличаются они тем, что позволяют стравливать воздух в системе отопления в автоматическом режиме. Чтобы понять принцип работы рассмотрим строение одного из автоматических воздушных клапанов.

Принцип работы автоматического спускника такой:

  • В нормальном состоянии теплоноситель заполняет камеру процентов на 70. Поплавок находится вверху, поджимает шток.
  • При попадании в камеру воздуха, теплоноситель вытесняется из корпуса, поплавок опускается.
  • Он давит выступом-флажком на жиклер, отжимая его.
  • Отжатый жиклер открывает небольшую щель, которой достаточно для выхода воздуха, который скопился в верхней части камеры.
  • По мере выхода воды корпус воздухоотводчика заполняется водой.
  • Поплавок поднимается, освобождая шток. Он за счет пружины возвращается на место.

По этому принципу работают разные конструкции автоматических воздушных клапанов. Они могут быть прямыми, угловыми. Ставятся в наивысших точках системы, присутствуют в группе безопасности. Могут быть установлены в выявленных проблемных местах — где трубопровод имеет неправильный уклон, из-за чего там скапливается воздух.

Вместо ручных кранов Маевского можно поставить автоматический спускник для радиаторов. По размерам он лишь чуть больше, но работает в автоматическом режиме.

Автоматический воздушный клапан для отвода воздуха

Чистка от солей

Основная беда автоматических клапанов для сброса воздуха из системы отопления — отверстие для отвода воздуха часто зарастает кристаллами соли. В этом случае или воздух не выходит или клапан начинает «плакать». В любом случае требуется его снять и прочистить.

Автоматический воздухоотоводчик в разобранном виде

Чтобы это можно было делать без остановки отопления, ставят автоматические воздушные клапана в паре с обратными. Первым монтируют обратный клапан, на него — воздушный. При необходимости автоматический воздухосборник для системы отопления просто откручивают, разбирают (откручивают крышку), чистят и собирают снова. После этого устройство снова готово стравливать воздух из системы отопления.

Как избавиться от воздушной пробки

К сожалению, не всегда воздушная пробка находится в легко доступном месте. При ошибках проектирования или укладки, воздух может скапливаться в трубах. Стравливать его оттуда очень нелегко. Сначала определяем местоположение пробки. В месте пробки трубы холодные и слышно журчание. Если явных признаков нет, проверяют трубы по звуку — постукивают по трубам. В месте скопления воздуха звук будет более звонким и громким.

Найденную воздушную пробку надо выгнать. Если речь идет о системе отопления частного дома, для этого поднимают температуру и/или давление. Начнем с давления. Открывают ближайший спускной клапан (по ходу движения теплоносителя) и подпиточный кран. В систему начинает поступать вода, поднимая давление. Оно вынуждает пробку двигаться вперед. Когда воздух попадает к спускнику, он выходит. Прекращают подпитку после того как весь воздух выйдет — спускной клапан перестанет шипеть.

Это группа безопасности. На среднем выходе установлен автоматический воздухоотводчик

Не все воздушные пробки так легко сдаются. Для особой упорных надо одновременно поднимать температуру и давление. Эти параметры доводятся до значений, близких к максимальным. Превышать их нельзя — слишком опасно. Если в после этого пробка не ушла, можно попытаться открыть одновременно спускной кран (для слива системы) и подпиточный. Может, таким образом удастся сдвинуть воздушную пробку или вообще избавиться от нее.

Если подобная проблема возникает постоянно в одном месте — налицо ошибка в проектировании или разводке. Чтобы не мучится каждый отопительный сезон, в проблемном месте устанавливают клапан для отвода воздуха. В магистраль можно врезать тройник и на свободный вход установить воздухоотводчик. В таком случае проблема будет решаться просто.

6 Рекомендации по выбору

Наиболее важной рекомендацией является то, что нельзя покупать клапаны китайского производства. Практически все модели этого происхождения имеют сомнительное качество

Последствия такой экономии могут привести к следующему:

  1. 1. Параллельно с воздушными пробками прибор будет пропускать жидкость. Это приводит к падению давления в контуре, а также к появлению подтёков на корпусе, стенах и полу.
  2. 2. Воздухоотводчик плохого качества может просто не сработать.
  3. 3. Теплоноситель довольно быстро приводит в негодность все конструктивные элементы клапана.

С механическими устройствами такая проблема возникает гораздо реже, так как в их конструкции практически нечему ломаться. Эти изделия не являются каким-то сложным оборудованием, поэтому их стоимость довольно низкая. Даже известные производители (например, Valtec) предоставляют продукцию по средней цене. Также высокими качественными характеристиками славятся автоматы фирмы Spirotech. Основные советы по выбору:

  1. 1. Механический клапан лучше покупать с пластиковой или металлической ручкой. Это устраняет необходимость возиться с различными ключами или отвёртками. Пользоваться устройством удобно даже в местах, куда доступ затруднён.
  2. 2. Если в доме есть маленькие дети, то желательно устанавливать обычный ручной кран, предназначенный под регулировку отвёрткой. Ребёнок может открутить сбросник с ручкой и ошпариться теплоносителем.
  3. 3. Рекомендуется покупать приборы с автоматическим отсекателем.
  4. 4. Если позволяет бюджет, можно приобрести устройство с дополнительными функциями. Это делает эксплуатацию системы более удобной.
  5. 5. Специальное анодированное напыление клапана практически не играет никакой роли. Оно только снижает степень коррозии металла.

На рынке можно встретить комбинированные конструкции, которые тоже оснащаются сбросником. К ним относятся балансировочные вентили, различные запорные арматуры, циркуляционные насосы. Большинство специалистов не рекомендует использовать такие изделия. Лучше приобрести каждую деталь по отдельности. Для обычной квартиры отлично подойдёт клапан ROBOCAL. Он рассчитан на давление до 6 Бар.

Профилактика завоздушивания системы и перегрева двигателя

Достаточно следовать несложным рекомендациям, чтобы забыть про воздушный затор навсегда. Регулярно проводите технический осмотр автомобиля, заливайте качественные жидкости. Обязательно меняйте старый антифриз, лучше на жидкость того цвета, которая была до этого.

Протечки устраняйте своевременно, иначе воздух потом будет сложнее стравлять. Не стоит ездить с полурабочей системой, многократно доливая тосол. Еще не надо заправлять бачок до максимума, так как рано или поздно от сильного давления выдавится крышка, и в систему может попасть воздух.

Ну и самое главное — не заправляйте систему обычной водой из-под крана. Так делали наши деды, но это были старые карбюраторные машины. Нынешние автомобили оснащены мощным инжекторным двигателем. Он соответственно оборудуется более модернизированной системой отвода тепла — достаточно герметичной конструкцией, откуда простая вода начнет быстро испаряться. Если и использовать, то только дистиллят, смешанный с кислотой.

Что касается самого антифриза, то срок его службы составляет не более 2-3 лет. Тут большое значение имеет качество состава и производитель, состояние двигателя, условия эксплуатации автомобиля. Быстро привести свежую охлаждайку в негодность может использование вредных герметиков, сильный перегрев силовой установки, попадание выхлопных газов в картер.

Одним словом, система отвода тепла нуждается в таком же регулярном обслуживании, как и двигатель. Если это делать своевременно, то можно всегда держать систему чистой от ржавчины, накипи и грязи.

В частном доме

Такое устройство является обязательным элементом любой отопительной системы в доме. Оно может быть открытого и закрытого типа. Первый вариант более прост в эксплуатации, а завоздушивание системы обычно означает снижение уровня воды в емкости. Для устранения проблемы достаточно восполнить недостающее количество жидкости.

Если же отопительная система имеет бак закрытого типа, единственным решением проблемы будет спуск воздуха через радиаторы. Перед этим рекомендуется попробовать полностью заполнить систему так, чтобы из контрольной трубы, выходящей из бака, вылилось не менее 10 литров воды.

После этого необходимо снова запустить систему. Если проблема не устранилась, рекомендуется спускать воздушные массы из батареи, следуя общим рекомендациям. Стоит отметить, что в отопительных системах старого образца воздух в радиаторах может появиться при интенсивной работе отопительного котла.

Особенно часто это наблюдается при установке твердотопливных моделей без встроенного термостата. Вода нагревается чрезмерно, начинает выкипать и выливаться через контрольную трубу расширительного бака. В результате он пустеет и при наличии щелей, нарушающих герметичность, начинается поступление воздушных масс в систему. Спускать воздух тогда можно любым из перечисленных способов, но до этого необходимо устранить отверстия или щели. В противном случае спуск придется повторять регулярно.

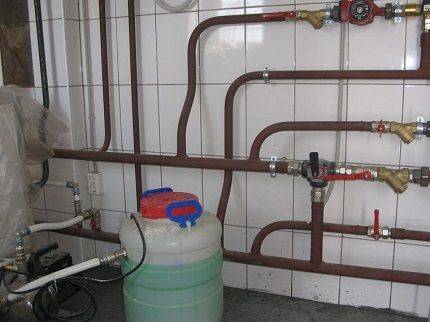

Заполнение отопительного контура теплоносителем

Чтобы отопительная система работала правильно, ее следует промывать, а затем заново заполнять водой. Нередко именно на этом этапе в контур просачивается воздух. Это происходит из-за неправильных действий во время заполнения контура. В частности, воздух может быть захвачен слишком стремительным потоком воды, как упоминалось ранее.

Схема расширительного бака открытого отопительного контура позволяет составить представление о порядке заполнения такой системы теплоносителем после промывки

Кроме того, правильное заполнение контура способствует также более быстрому удалению той части воздушных масс, которые растворены в теплоносителе. Для начала имеет смысл рассмотреть пример заполнения открытой отопительной системы, в самой верхней точке которой расположен расширительный бак.

Заполнять теплоносителем такой контур следует, начиная с самой нижней его части. Для этих целей внизу в систему вмонтирован запорный кран, через который осуществляется подача водопроводной воды в систему.

В правильно устроенном расширительном баке имеется специальный патрубок, который защищает его от перелива.

На этот патрубок следует надеть шланг такой длины, чтобы его второй конец был выведен на участок и находился вне дома. Перед началом заполнения системы следует позаботиться об отопительном котле. Его на это время рекомендуется отключить от системы, чтобы не сработали защитные модули этого агрегата.

После того, как эти подготовительные мероприятия выполнены, можно начинать заполнение контура. Кран в нижней части контура, через который поступает водопроводная вода, открывают таким образом, чтобы вода заполняла трубы очень медленно.


Рекомендуемая скорость потока при заполнении должна быть примерно в три раза меньше, чем максимально возможная. Это значит, что кран следует отвернуть не полностью, а только на одну треть просвета трубы

Медленное заполнение продолжают до тех пор, пока вода не потечет через шланг перелива, выведенный наружу. После этого водопроводный кран следует закрыть. Теперь следует пройти по всей системе и на каждом радиаторе открыть кран Маевского, чтобы спустить воздух.

Затем можно снова подключить к отопительной системе котел. Эти краны также рекомендуется открывать очень медленно. В ходе заполнения котла теплоносителем можно услышать шипение, которое издает защитный клапан сброса воздуха.

Это нормальное явление. После этого в систему снова нужно долить воды все в таком же медленном темпе. Расширительный бак должен быть заполнен примерно на 60-70%.

После этого необходимо выполнить проверку работы отопительной системы. Котел включают и прогревают отопительную систему. Затем радиаторы и трубы исследуют, чтобы выявить места, где нагрев отсутствует или является недостаточным.

Недостаточный прогрев свидетельствует о наличии воздуха в батареях отопления, нужно снова провести его стравливание через краны Маевского. Если процедура заполнения отопительного контура теплоносителем прошла успешно, не стоит расслабляться.

Еще как минимум неделю работу системы следует внимательно контролировать, следить за уровнем воды в расширительном баке, а также проверять состояние труб и радиаторов. Это позволит оперативно устранить возникшие проблемы.

Подобным же образом осуществляют заполнение теплоносителем систем закрытого типа. Воду в систему тоже следует подавать с небольшой скоростью через специальный кран.

Выполнить заполнение отопительной системы закрытого типа рабочей жидкостью (теплоносителем) можно своими силами

Важно для этого вооружиться манометром. Но в таких системах важным моментом является контроль за давлением

Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар

Но в таких системах важным моментом является контроль за давлением. Когда оно достигнет уровня в два бара, следует выключить воду и спустить воздух из всех радиаторов через краны Маевского. При этом давление в системе начнет понижаться. Нужно понемногу добавлять теплоноситель в контур, чтобы поддерживать давление на уровне двух бар.

Выполнять обе эти операции в одиночку затруднительно. Поэтому рекомендуется заполнение закрытого контура выполнять вместе с помощником. Пока один спускает воздух из радиаторов, его напарник контролирует уровень давления в системе и сразу же корректирует его. Совместная работа повысит качество выполнения этого типа работ и сократит их сроки.

Нормы давления в трубопроводе

Водопроводное давление измеряется в барах. Величина имеет альтернативное название – атмосферная единица. Под напором в 1 бар вода может подняться на высоту 10 м.

В городских сетях обычно давление составляет 4-4,5 бара, чего хватает для обслуживания многоэтажных домов.

По нормативным документам, в частности указаниям сборника СНиП 2.0401-85, допустимое давление для холодной воды варьируется в пределах от 0.3 до 6 бар, для горячей – от 0.3 до 4.5. Но из этого не следует, что давление в 0.3 атмосферы будет оптимальным. Здесь приведены лишь допустимые границы напора.

Галерея изображений

Фото из

Низкое давление влияет на эксплуатацию

Затруднения с набором воды

Сложность приема процедур

Отключение стиральной машины

Угроза перегорания проточного водонагревателя

Последствия превышения давления

Излишний напор в точках водозабора

Выход из строя электронного управления

Жители частных домов вынуждены рассчитывать давление в водопроводе индивидуально. В случае, если система автономная, напор может превышать допустимые по нормативным документам границы. Он может колебаться в районе 2.5-7.5 бар, а иногда достигать и 10 бар.

Стандартными значениями для нормальной работы системы с насосной станцией считается интервал 1,4 – 2,8 бар, соответствующие заводской установке показателей реле давления.

Если обеспечить чрезмерно высокое давление в системе, то некоторые чувствительные приборы могут выходить из строя или некорректно работать. Поэтому в трубопроводе давление не должно превышать 6.5 бар.

Высокое давление в водопроводе может вызвать протекание трубы, поэтому важно предварительно рассчитывать оптимальный уровень напора самостоятельно

Фонтанирующие артезианские скважины способны выдать напор в 10 бар. Такое давление способны выдержать исключительно приваренные соединения, большинство же фитингов, запорно-регулирующих узлов под его действием разрушаются, в результате чего возникают течи на участках.

Определять, какое необходимо давление воды для нормального функционала водопровода загородного дома, необходимо с учетом используемых бытовых приборов. Некоторые виды сантехнических устройств не работают при низком давлении.

Например, для джакузи необходимо давление 4 бара,  для душа, системы пожаротушения – 1.5 бара, для стиральной машинки – 2 бара. Если предусматривать возможность полива газона, то здесь должен быть сильный напор в 4, иногда – в 6 бар.

Бытовые сантехнические приборы, подсоединенные к водопроводу, способны корректно работать исключительно от определенного давления, которое обычно составляет не меньше 1.5 бара

Оптимальным показателем давления для загородного дома будет отметка в 4 бар. Такого напора хватит для исправной работы всех сантехнических устройств. При этом большинство фитингов, узлов запорно-регулирующей арматуры способны его выдерживать.

Давление в 4 бар может обеспечить далеко не каждая система. Обычно для загородных домов давление в водопроводе составляет 1-1.5 бар, что соответствует самотеку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
