Надежность крепления труб отопления и радиаторных батарей — залог безотказного функционирования системы в целом

Способы подключения

Расширительный аппарат подключают как на обратной, так и на подающей части магистрали.

Подсоединение на обратке считается более надёжным, позволяет расширителю функционировать в оптимальном режиме, а также эксплуатировать мембранный резервуар дольше.

При подключении на подающей части магистрали жидкость, попадающая в ёмкость, будет иметь более высокую температуру, кроме того, в некоторых ситуациях не удастся избежать попадания пара в резервуар, что значительно снизит время эксплуатации мембранных баков и не позволит компенсировать давление должным образом.

Внимание! Правильным считается подключение бака к контуру через «американку» с отсекающим краном, что позволяет в любой момент изолировать и отсоединить расширитель для замены или ремонта, не ожидая, пока остынет жидкость. При установке второго крана и тройника, возможно слить воду из бака, не трогая остальную систему

Медные трубы

15. Медная труба.

Являются превосходным материалом как для систем отопления, так и для систем горячего водоснабжения. Медь очень стойка к коррозии, что гарантирует длительную эксплуатацию трубопровода.

Более тонкие стенки труб значительно сокращают внутренний диаметр без снижения прочностных характеристик и пропускных качеств трубопровода. Внутренние стенки трубы не подвержены зарастанию. Трубы высоко гибки, что даёт возможность применять их в системах тёплых полов.

Медные трубы имеются в продаже 2-х видов: отожжённая и неотожжённая. Первая хорошо поддается деформации и поставляется в бухтах.

16. Медная отожжённая труба.

Вторая поставляется мерными отрезками. Неотожжённая труба в основном применяется в системах холодильного оборудования.

17. Медная не отожжённая труба и фитинги для соединения.

Основное требование – применять материалы однородного происхождения: медь и её сплавы. Но если смешения материалов избежать нельзя, то необходимо соблюдать следующие правила:

  • не допустим стык меди с нелегированной сталью, т. к. в этом случае будет наблюдаться интенсивная коррозия стали. Стальные трубы можно устанавливать только перед (!) медными трубами, если рассматривать порядок установки труб по направлению движения воды;
  • если медные трубы прокладываются под штукатурку, их нужно обернуть по всей длине полиэтиленовым покрытием, препятствующим температурным деформациям.

Медные трубы и фитинги долговечны. Срок их эксплуатации сравним со сроком эксплуатации самого здания. Медный трубопровод выдерживает давление до 200 атм. Но стоимость медной трубы на российском рынке очень высока, т. к., в большинстве случаев, это импортные поставки. Хотя, при тщательном анализе «цены-качества» перевес будет на стороне медной трубы. Налицо большие разовые затраты, но – отсутствие проблем в процессе дальнейшей эксплуатации трубопровода.

Да и работа с медными трубами требует высокой квалификации, если их паять. Однако давно есть технологии монтажа медных труб без пайки.

Характеристики низкотемпературной системы отопления

Вопрос, что такое низкотемпературное отопление, возникает у многих людей. Обычно такие системы характеризуются прогревом теплоносителя до 60 градусов по Цельсию. При этом, на входе в систему он имеет температуру около 40 градусов, а на выходе – около 60. Рассмотрим, как это достигается.

Температурный режим отопительных систем может быть описан тремя характеристиками:

  • • Температура теплоносителя на входе в котел.
  • • Температура на выходе.
  • • Температура в обогреваемом помещении.

Данные котла должны указываться в техпаспорте изделий именно в этой последовательности. Отопительные системы традиционного типа (включая и центральное отопление), были рассчитаны таким образом, что на выходе из нагревателя вода должна иметь температуру около 80 градусов при температуре в 60 градусов на входе. Однако в наши дни такие показатели являются несколько устаревшими. Температура может быть снижена или теплосетью, или же самим пользователем. Европейские же котлы, которые сегодня практически полностью вытеснили советские отопительные аналоги, работают по несколько иным схемам.

По европейскому стандарту нормальный режим работы систем отопления предполагает температуру 60-75 градусов по Цельсию. Но здесь же говорится о понятии так называемого «мягкого тепла», предполагающего параметры системы с температурой до 55 градусов. И именно этот режим может стать нормативным в недалеком будущем, если учесть все ужесточающиеся требования к экономии. Таким образом, монтаж теплых полов становится все более актуальным.

О «теплых полах», пожалуй, слышали все. Именно эта система выступает одним из наиболее ярких примеров низкотемпературного отопления. К тому же, большинство владельцев частного дома сегодня уменьшают температуру котлов до «единички», дабы довести температуру теплоносителей до 50-60 градусов.

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

  1. Его нельзя ставить вплотную к стене.
  2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
  3. Подвешенный на стене бак не должен располагаться слишком высоко.
  4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
  5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Разновидности расширительных бачков

Далее мы рассмотрим виды расширительных баков для отопления. Все они имеют схожую конструкцию, отличаясь внутренним устройством, объемом и формой. Давайте рассмотрим их устройство и выясним некоторые отличительные особенности.

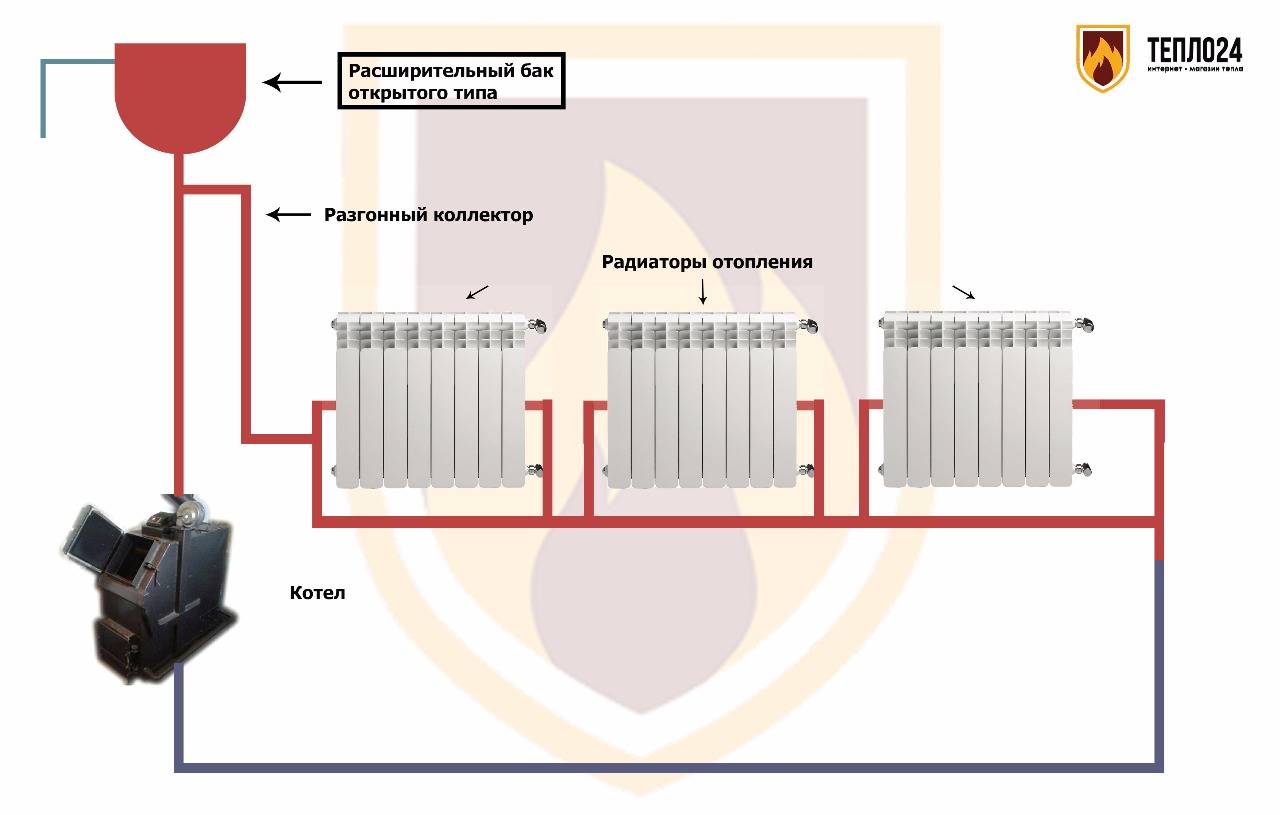

Расширительные баки для открытых систем

Расширительный бак для системы отопления открытого типа представляет собой простой бачок без какой-либо внутренней начинки. Его задача – принимать в себя расширяющийся и увеличивающийся в объеме теплоноситель из отопительного контура, препятствуя его повреждению. Отсюда же удаляется воздух, образующийся в процессе работы отопления. Установленный в самой верхней точке контура, он вмещает в себя до нескольких литров жидкости. С целью предотвращения попадания в теплоноситель посторонних частиц и пыли, бачок закрыт крышкой. При этом он не является герметичным.

Вы можете изготовить самый простой расширительный бак для отопления своими руками – в этом нет ничего сложного. В системах отопления открытого типа в качестве таких бачков используются различные металлические баллоны, пластиковые бочонки и многое другое. Также вы можете сварить его из листового железа, придав ему любую форму (например, прямоугольную – это самый простой и компактный вариант). Подключение расширительного бака к системе осуществляется обычной трубой небольшого диаметра.

Бачки для закрытых систем

В отоплении закрытого типа используются несколько иные бачки. Они построены по замкнутой схеме, теплоноситель в них не сообщается с атмосферным воздухом. Общий принцип работы расширительного бака в системе отопления таков – нагреваясь и расширяясь в объеме, теплоноситель под собственным давлением поступает внутрь бачка, заполняя часть его объема (он ограничен мембраной или резиновым баллоном/мешком). При остывании теплоноситель вытесняется в обратном направлении – внутрь отопительного контура. Еще одна суть расширительного – поддерживать в системе определенное давление.

Мембранный бак для отопления – это и есть не что иное, как расширительный бачок закрытого типа. Но используемые в их конструкции мембраны могут быть двух типов – в виде диафрагмы или в виде резинового баллона (мешка). Мембранные баки для систем отопления разделены надвое прочной резиновой (иногда из альтернативных материалов) мембраной. Вторая половина заполняется воздухом или чистым азотом. При поступлении теплоносителя мембрана изгибается, сжимая газовое наполнение. Как только теплоноситель остынет и его объем уменьшится, мембрана выдавит его обратно в контур.

Некоторые пользователи и специалисты называют такие баки вакуумными, но это не совсем правильная терминология – никакого вакуума тут нет и в помине.

В верхней торцевой части мембранных расширительных баков для отопления мы можем увидеть клапаны для точной настройки давления. Сюда подключаются насосы и манометры. Если бак создаст излишнее давление в системе (при правильно выбранном объеме), начнет срабатывать предохранительный клапан. Если это произошло, следует немного стравить газ из газовой части. В противном случае подсоединяем сюда насос и начинаем накачивать воздух до достижения рекомендуемого производителем давления (указывается в техпаспорте).

Для того чтобы проверить давление в расширительном баке котла для отопления частного дома, воспользуйтесь обыкновенным автомобильным манометром.

Кстати, корпуса расширительных бачков для отопления частных домов и многих других построек делаются пластиковыми или металлическими. Что касается имеющихся внутри мембран, то они нередко делаются съемными – это необходимо для проведения оперативного ремонта без замены всей конструкции целиком.

Встроенные бачки

Также существуют расширительные баки для котлов, которые устанавливаются внутрь обогревательного оборудования – это бачки для двухконтурных котлов, у которых вся обвязка находится непосредственно на борту. В большинстве случаев их объем варьируется от 6 до 8 литров, чего вполне достаточно для обогрева квартир и частных домовладений (и для корректной работы отопления). Например, такие бачки устанавливаются в котлах Baxi, Buderus, Protherm и во многих других.

Полипропиленовые трубы

4. Полипропиленовые трубы и фитинги (соединительные детали) для полипропиленовых труб.

Они заняли очень хорошую позицию в применении.

Полипропиленовые трубы, в силу своих свойств, хороши для трубопроводов с питьевой водой. Армированные полипропиленовые трубы отлично зарекомендовали себя в системах отопления, то есть, там, где нужно транспортировать горячую воду либо пар.

Достоинства полипропиленовых труб:

  • большой срок службы трубопроводов (до пятидесяти лет!);
  • полипропиленовые трубы не подвержены коррозии, отчего внутренний диаметра их не забивается накипью и прочими отложениями;
  • высокая химическая стойкость: не ржавеют и потому не меняют вкус, цвет, состав воды в них;
  • малый уровень шума (в сравнении с металлическими) потока жидкости в них;
  • монолитное соединение труб между собой:

5. Монолитное соединение полипропиленовых труб — неоспоримое преимущество такого трубопровода.

Благодаря такому соединению, полипропиленовые трубы можно прятать в стены, под штукатурку, или в пол;

для сварки полипропиленовых труб используют сварочный аппарат (в простонародии «паяльник»), работу с которым может освоить любой человек за, буквально, пару минут.

6. Сварка полипропиленовой трубы с фитингом.

При этом сварка (пайка) занимает буквально секунды;

полипропиленовая труба обеспечивает высокую кислородонепроницаемость, благодаря чему металлические детали системы не подвергаются коррозии;
полипропиленовые трубы более выгодны с экономической точки зрения, так как они дешевле металлопластиковых более чем в 2 раза, особенно соединительные детали (фитинги);
имеют высокую механическую прочность;
устойчивость к размораживанию; при замерзании воды в трубе, почти наверняка можно не волноваться за целостность трубы – полипропилен расширится и при оттаивании примет первоначальную форму;
полипропилен экологически безвреден.

Недостатки полипропиленовых труб:

  • качество монтажа зависит от выбранного материала: необходимо для систем отопления выбирать армированные трубы, а для систем водопроводов и канализации обычные трубы;
  • чувствительность к высоким температурам — эти трубы не подходят для пожароопасных помещений;
  • при покупке полипропиленовых труб нужно учитывать их производителя, так как недостатки таких труб могут быть связаны с нарушениями технологии их изготовления или вызваны применением некачественного сырья.

Перечисленные недостатки касаются лишь определённых партий изделий, которые были изготовлены без контроля качества. В основном же, полипропиленовые изделия изготавливаются в соответствии со стандартами и ГОСТами и отличаются достаточно высокой надёжностью.

Полипропиленовые трубы подходят практически для любых видов трубопроводов. Единственным их ограничением является температура теплоносителя (от +65 до +95 градусов). В среднем же, полипропиленовые трубы имеют рабочую температуру до 75 градусов при давлении 7,5 атм. При этом гарантированный срок их службы 25 лет. Максимальная температура, которую выдерживает данный вид труб – 95 градусов. Но при таком «экстремальном» режиме эксплуатации срок службы труб уменьшается.

Однако есть такая разновидность полипропиленовых труб, как армированные полипропиленовые трубы. Они могут армироваться как алюминиевой фольгой, так и стекловолокном.

7. Полипропиленовые трубы, армированные стекловолокном, применяются для систем отопления и горячего водоснабжения.

8. Полипропиленовые трубы, армированные Алюминиевой фольгой, также применяются для систем отопления и горячего водоснабжения.

Эти трубы рассчитаны на сравнительно большие температуры. У них рабочая температура 95 градусов, кратковременно же они в состоянии выдержать нагревание до 110 градусов, благодаря чему их и применяют в системах отопления и горячего водоснабжения.

Установка кранов на батареи отопления

Следующим этапом монтажа отопительной системы является установка в проходные пробки запорной и регулирующей арматуры. На радиаторах устанавливают «полнопроходные» шаровые краны или краны, в которых работает ручная регулировка движения теплоносителя. Сейчас выпускаются термоголовки, у которых функционирует автоматическая регулировка потока.

Краны для систем отопления могут иметь разную конструкцию, но наиболее практичными считаются краны с соединением «американка» с накидными гайками. Преимущество кранов с соединением «американка» заключается в их конструкции, которая позволяет снять радиатор любого типа, не отключая систему отопления. Поток теплоносителя с помощью такого крана быстро перекрывается, и для снятия батареи надо только раскрутить резьбовое соединение.

Применение кранов «американка» особенно востребовано, когда систему отопления вынуждены запустить, когда отопительные приборы установлены на черновую стену. Их применение позволяет без проблем снять радиатор и закончить отделочные работы участка стены, не отключая систему отопления (заделать штробы, прошпаклевать или поштукатурить стены, поклеить обои и так далее). Самое главное, что краны с разъемным соединением «американка» могут использоваться многократно независимо от типа прокладок (резиновая или паранитовая) или варианта, когда герметизация осуществляется только при помощи конусных деталей из нержавеющего сплава.

Краны с накидными гайками могут быть прямыми или угловыми. Их выбирают в зависимости от системы подачи трубопровода к радиатору (из стены или откосов ниши).

Кран в пробку с соединением «американка» вкручивают при помощи специального ключа, который вставляют внутрь патрубка. Сечение у ключа может быть самой разной формы. Проще, если применяется шестигранник, для работы достаточно подобрать подходящий размер. Сложнее, когда в соединении «американка» сделаны два выступа, приходится для надежного зацепа искать подходящий профиль.

В работе иногда используют губки разводного ключа или пассатижей, но чаще мастера изготавливают Г-образный ключ с квадратным сечением. Его концы идут слегка на конус. Это позволяет работать с разными производителями кранов с соединением «американка».

Соединение проходной пробки герметизируется с патрубком «американка» при помощи подмотки. Сантехники используют для этих целей импортный лен и паковочную пасту (типа UNIPAK). Ленту ФУМ применяют в случае, когда профиль резьбы не имеет острых углов. Также резьба должна иметь специальную насечку, которая препятствует прокручиванию герметизирующего материала.

Две детали необходимо проверить на совместимость резьбы, соединив их без пакли. Степень плотности собираемого соединения показывает, сколько пакли необходимо использовать. При большом слое подмотки могут образоваться трещины или деформироваться тонкостенные детали. А недостаточный слой часто становится причиной протечки соединения.

Подмотку нужно собрать в тонкий жгут и наматывать в сторону, противоположную направлению резьбы патрубка. Необходимо начинать с края резьбы, который выходит наружу. Необходимо заполнить волокнами льна всю глубину резьбы, прижимая каждым новым витком предыдущий и не давая подмотке прокручиваться. Далее пастой UNIPAK смазывается деталь, которая после этого вкручивается на место.

Если система отопления монтируется с использованием металлических шаровых кранов, на них с применением подмотки прикручивают резьбовые муфты, необходимые для перехода на полипропиленовые трубы. Входящий в комплект арматуры радиатора кран Маевского поставляется с резиновой прокладкой, поэтому подмотка ему не нужна.

Подготовленные к работе радиаторы устанавливаются на свое место, после этого можно начинать монтаж труб. После завершения монтажа отопительной системы, нужно запустить ее, предварительно наполнив стояк снизу вверх теплоносителем и стравив воздух. Надо открыть кран подачи и проверить соединения на наличие течи.

Грамотная замена батарей отопления — хороший способ повысить эффективность обогрева в Вашем доме или квартире и сократить стоимость оплаты счетов. Эту работу можно быстро и просто сделать своими руками, но, если с тонкостями процесса Вы не знакомы, лучше обратиться к профессионалам.

Какие виды отопительных систем бывают?

Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

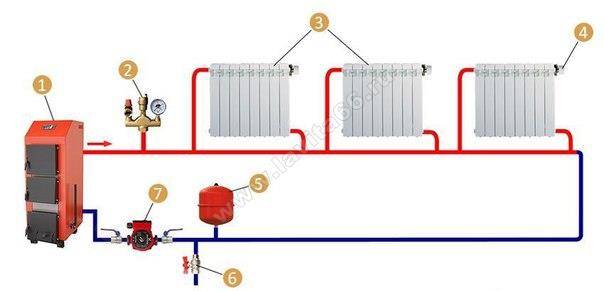

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе

Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85
