Как работает фекальный насос с измельчителем для выгребных ям

Погружные гидронасосы

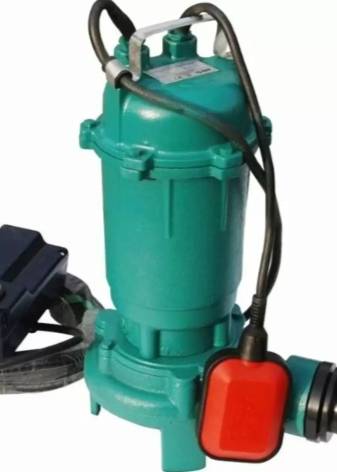

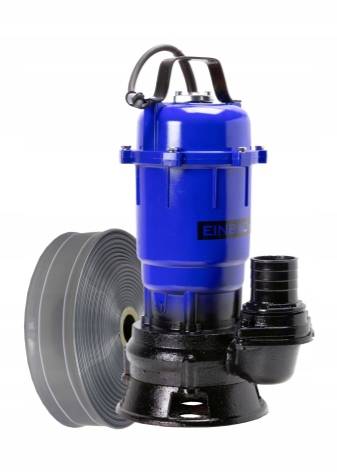

Данный вид помп для дачи погружают полностью в яму, где находится сточная жидкость. Чтобы они не вышли из строя в довольно агрессивной среде нечистот, их полностью герметичный корпус и все рабочие элементы изготавливают из нержавеющей стали или чугуна.

В продаже имеются погружные фекальные канализационные насосы с пластиковыми кожухами, но в активных стоках они долго не прослужат. Такой тип оборудования используют и для разовых работ, и в постоянном автоматическом режиме.

Во втором случае агрегат должен иметь поплавок и автоматику. Когда уровень стоков в резервуаре достигает определенного уровня, установка сначала начинает работу, после чего, по мере выкачивания отходов, ее отключает поплавковое устройство, наличие которого исключает сухой ход техники, тем самым продлевая ее срок эксплуатации.

Поплавковый фекальный насос погружного типа выбирают те владельцы дач, которые отдают предпочтение надежному и производительному оборудованию. Часто подобные агрегаты продаются со встроенным измельчителем. Их устанавливают на входе и они перемалывают все отходы, пока их состояние не сможет вызвать поломку внутренних деталей.

Использование фекальных насосов для откачки канализации

Для откачки сточных вод используют 2 вида насосов – дренажный и фекальный. Между ними разница небольшая, но важная.

Первые используют для перекачивания грязных жидкостей, в которых находятся твердые предметы величиной не более 5 сантиметров. Для защиты рабочей части механизма, на входе насоса крепят металлическую сетку.

Фекальные воды заметно отличаются, это – густая жидкость, в которой нередко содержатся волокнистые комки из шерсти, волос или ткани. Они быстро забьют сетку, и насос прекратит работу. По этой причине на канализационных фекальных насосах устанавливают измельчитель.

Лучшие фекальные насосы премиум класса

Sturm! WP9709SW – лучший измельчающий фекальный насос

Sturm! WP9709SW – моноблочный погружной агрегат, укомплектованный однофазным электродвигателем и одноступенчатым насосом. Устанавливается вертикально; подсоединяется к гибкому / жесткому трубопроводу; опускается / поднимается тросом.

Управляется прибор с помощью поплавка: при повышении жидкости до 42 см – включается, при понижении до 35 см – отключается. Характеристики: погружная глубина 5 м, напор 12 м, диаметр фрагментов 36 мм.

Плюсы:

  • экономичность: при подаче 18 м3/ч потребляемая мощность лишь 0,9 кВт;
  • прочность и долговечность: корпус и крыльчатка сделаны из чугуна;
  • защита от перегрева и сухого хода: при критических параметрах отключается электродвигатель;
  • наличие режущей насадки, измельчающей крупные материалы;
  • приемлемая стоимость: цена Sturm! WP9709SW составляет 7,2-7,6 тыс. руб.

Минусы:

  • нож забивается волосами;
  • большой вес (18,9 кг) – машину тяжело вытаскивать для периодического обслуживания.

QUATTRO ELEMENTI Sewage 1100F Ci-Cut – лучший сбалансированный фекальный насос

QUATTRO ELEMENTI Sewage 1100F Ci-Cut – вертикальный погружной агрегат с высотой подъема 7 м, расходом 14 м3/ч, мощностью 1,1 кВт. Кроме насоса и электродвигателя, комплектуется водозабором, поплавком, патрубком, кабелем, рукояткой. Перекачивает жидкость с плотностью до 1200 кг/м3.

Предварительно измельчает полиэтилен, бумагу, водоросли. Перед запуском настраивается по уровню: корректируется длина провода поплавкового механизма.

Плюсы:

  • коррозионная стойкость и прочность: корпус насоса – из чугуна, футляр двигателя – из нержавеющей стали; нож и крыльчатка – из долговечного металла;
  • удобство эксплуатации: для автоматического режима есть поплавковый механизм; для переноски имеется рукоятка; под монтажный трос предусмотрено кольцо;
  • наличие измельчающего ножа: позволяет всасывать жидкость с 15-миллиметровыми фракциями;
  • защита от перегрева и работы вхолостую;
  • оптимальное сочетание качества, эффективности и цены – QUATTRO ELEMENTI Sewage 1100F Ci-Cut стоит 8,9-10,9 тыс. руб.

Минусы:

  • сравнительно небольшая глубина погружения: 4 м;
  • значительный вес (21,0 кг) – аппарат тяжело переносить и устанавливать.

Elpumps BT 5877 K INOX – лучший производительный фекальный насос

Elpumps BT 5877 K INOX – погружной измельчающий агрегат с центробежным насосом и однофазным электродвигателем. Оснащен реле токовой защиты. Характеристики: мощность 1,2 кВт, напор 14 м, глубина погружения 5 м.

Оборудован:

1. Поплавковым выключателем – для автоматического функционирования;

2. Ножом – для резки волокнистых материалов (Ø35 мм);

3. Торцовым керамико-силиконовым уплотнителем – для предохранения электрической части.

Плюсы:

  • значительная производительность: 20 м3/ч;
  • прочность, коррозионная стойкость и долговечность: материалы изготовления – нержавеющая сталь и чугун;
  • защита от перегрева, блокировки крыльчатки, сухого хода;
  • комфортность эксплуатации: на удалении 1,5 м от Elpumps BT 5877 K INOX уровень шума до 75 дБ;
  • удобство монтажа и обслуживания: небольшой вес – 13,0 кг.

Минусы:

  • неудобная рукоятка;
  • сравнительно немалая стоимость: 15,8-19,0 тыс. руб.

Как рассчитать требуемую высоту подъема

Выбирая фекальный насос для канализации необходимо обращать внимание на две характеристики: его мощность (производительность) и высоту подъема. С производительностью все более-менее понятно — она зависит от объемов, которые необходимо перекачивать

Высоту подъема придется считать, ведь кроме вертикальной составляющей, с которой все понятно (это глубина колодца/септика, с которой надо поднимать стоки), есть еще горизонтальная составляющая — эти стоки надо куда-то передать, обычно в какую-то емкость. То расстояние, на которое надо передать стоки в горизонтальной плоскости делят на 10. Результат прибавляют к высоте подъема из колодца.

Пример технических характеристик фекального насоса для откачки канализации

Например, глубина колодца 4 метра, передать надо стоки на 35 метров. Итого получаем: 4 м + 35 м / 10 = 7,5 м. В технических характеристиках насоса должна быть высота подъема не менее этой цифры, а лучше на 20-25% больше, чтобы оборудование не работало на пределе, что ведет к преждевременному износу.  Теперь вы знаете, как рассчитать фекальный насос для канализации.

Pedrollo VXm 15/50

Основные характеристики:

  • Глубина погружения – 5 м;
  • Максимальный напор – 11 м;
  • Пропускная способность – 30 куб. м/час;
  • Потребляемая мощность – 1100 Вт.

Корпус. Этот центробежный фекальный насос погружного типа изготовлен из прошедшего антикоррозионную обработку чугуна и нержавеющей стали. У него есть ручка для переноски.

Двигатель. Здесь установлен двигатель мощностью 1100 Вт, работающий от сети переменного тока напряжением 220 вольт. Двигатель оборудован автоматом защиты от перегрева и своевременно размыкает электрическую сеть при неблагоприятных условиях эксплуатации. Поплавковый выключатель обеспечивает блокировку двигателя при достижении минимального уровня жидкости. Это исключает вероятность работы в нежелательном режиме сухого хода. Двигатель обеспечивает стабильность рабочих характеристик насоса.

Помпа. Основной конструктивной особенностью агрегата является особая форма улитки и свободновихревого рабочего колеса, которая не позволяет примесям привести к засорению жидкостного тракта. По этой причине разработчикам удалось отказаться от использования измельчителя. Двойное уплотнение вала с промежуточной масляной полостью предотвращает попадание воды на токоведущие элементы. Напор в статическом состоянии равен 11 метрам, а расход достигает 39 м3/час.

Применение. Насос предназначен для откачки фекальных масс, донного ила, грязной воды и прочих слабоагрессивных жидкостей, содержащих волокнистые включения и твердые элементы размером до 50 мм. При весе 16,2 кг, диаметре 250 мм и длине 446 мм он легко помещается в любом колодце или выгребной яме. Поскольку охлаждение двигателя происходит за счет теплообмена с перекачиваемой водой, ее температура не должна превышать 40оС. При установке на дно емкости он способен откачать нечистоты до остатка 60 мм.

Плюсы Pedrollo VXm 15/50

  1. Надежная конструкция.
  2. Малая вероятность засорения.
  3. Защита от перегрева и сухого режима.
  4. Низкий уровень шума.
  5. Высокие технические характеристики.
  6. Приемлемый вес и габариты.

Минусы Pedrollo VXm 15/50

  1. Дорогой.
  2. Короткий силовой кабель.

Рекомендации по выбору

При выборе оборудования нужно обратить внимание на напорные и расходные характеристики устройства. Выбор следует останавливать на моделях, у которых запас по этим показателям составляет до 30%

что продлевает срок работы агрегата.

Погружные модели применяются для технических нужд на загородных участках. Их устанавливают для очищения прудов, канализационных отстойников или подвалов от переработанных стоков. Такие модели защищены от поломок при «сухом» запуске

Это важное требование при продолжительной работе устройства

Погружные устройства устанавливают только вертикально. Режущий элемент располагается со стороны патрубка, чем обеспечивается достаточный угол наклона для беспрепятственной работы прибора.

Наружные модели для холодных и горячих стоков устанавливаются на поверхности. Их применение оправдано в частных домах и в квартирах. Они монтируются за раковиной или унитазом. Приборы отлично справляются с дроблением предметов, которые случайно попадают в канализационную систему. За счет острых ножей, все нерастворимые предметы легко превращаются в мелкую массу.

К основным характеристикам такого насоса относятся:

  • Возможность поднятия воды с глубины до 30 метров;
  • Измельчение частиц диаметром до 50 мм;
  • Прокачка до 300 кубических метров воды в час.

Обратите внимание. Режущий инструмент производится из нержавеющей стали

Наружные агрегаты за счет компактных размеров легко можно переносить и устанавливать в любом месте.

При установке насоса угол подъема и направление трубопровода значения не имеют. Главное правильно подобрать мощность устройства.

При прокладке труб должны отсутствовать острые углы. которые увеличат нагрузку на устройство и будут способствовать образованию засоров. Не понадобятся и трубы большого диаметра. Прибор обеспечивает достаточное давление и предотвращает засоры в трубах с диаметром в 45 мм.

  1. Производим прокладку труб от места установки унитаза или раковины до места, где они подключаются к самотечной канализации;
  2. Подключаем в этой точке трубу при помощи тройника;
  3. Соединяем второй конец трубы с измельчителем;
  4. Используем гофру для соединения измельчителя с унитазом. Сливное отверстие должно находиться выше входа в измельчитетль. В этом месте отвод жидкости происходит самотеком;
  5. Подключаем оборудование к сети. Желательно использовать автомат или подключать его к отдельной электролинии, идущей от щитка.

Теперь можно пользоваться насосом.

Правильная эксплуатация

Любое технически сложное изделие может быстро выйти из строя в условиях нарушения правил пользования им. В качестве примера можно привести эксплуатацию погружного насоса на воздухе.

Для такого агрегата перекачиваемая жидкость является охлаждение. Если теплообмен недостаточен ввиду частичной открытости корпуса, двигатель насоса очень быстро выходит из строя.

Sturm WP9709SW – недорогой фекальный насос для дачи с ножом измельчителем

Watch this video on YouTube

Перед началом эксплуатации фекального насоса нужно внимательно ознакомиться с правилами его применения. Нарушение их чревато отказом от гарантийного ремонта устройства или его замены.

Технические характеристики устройства

Сама по себе принудительная канализация в частном доме нужна только в особых случаях, когда невозможно устроить самотечную сливную систему.

Это, как правило, определяется конструктивными особенностями самого здания, если образующие сантехнические приборы расположены в полуподвалах или подвалах.

В этом случае стоки выкачиваются из коллектора в септик принудительно, а если имеется подключение к централизованной канализации – то непосредственно туда.

Здесь имеют значение следующие технические характеристики:

  1. Производительность помпы – какой объем слива может быть откачано за час работы (например 150-400 литров).
  2. Потребляемая мощность – для частного дома достаточно использование агрегатов низкой мощности – до 400 вт/час.
  3. Глубина погружения или высота подъема столба – для фекальных насосов достаточно величины этого показателя в размере 15 метров.
  4. Питание – в канализационных станциях для частного дома используется оборудование с рабочим напряжением 220 Вольт.

Это основные характеристики для домашней фекальной станции. Параметры оборудования очень многообразны, но всегда найдется их оптимальная комбинация для конкретного случая.

Основные изготовители фекальных насосов

Это оборудование производят многие изготовители. На нашем рынке распространены:

Насосы Pedrollo. Механизмы этой марки используются для перекачки очень грязных сточных вод. Больше всех распространены линейки VXm MC/MCm. Из них первые, не слишком мощные, для их работы необходимо питание от сети 220 вольт, номинальная мощность насосов 0,6 кВт. Это самые распространенные устройства для откачки фекальных вод в частных домах. По инструкции разрешено перекачивать стоки с размером твердых элементов до 35 мм. Технические характеристики оборудования:

  • напряжение 220-380 вольт;
  • максимальные уровень жидкости до дна емкости – 40 мм;
  • производительность устройства 15-66 л/час;
  • погружать насосы этой марки можно на глубину 8-22 м;
  • диаметр выходной трубы – 1,5-2,5 дюйма.

Насос фекальный Grundfos SEG. Агрегат оборудован измельчителем и предназначен для перекачки канализационных стоков, дренажных вод, стоков с бытовыми отходами. Способен перекачивать стоки на значительные расстояния, но при этом размер трубы ограничен 40 мм.

Основные характеристики оборудования:

  • материал корпуса – чугун;
  • насос оснащен системой регулировки рабочего колеса;
  • устанавливается 2 реле защиты устройства от перегрева;
  • применяется для откачки до глубины от 10 метров;
  • максимально допустимая температура откачиваемой жидкости – 40 градусов.

Насосы фекальные Джиллекс. Компания производит два типа насосов – Фекальник и Дренажник, названия которых говорит об их назначении. Допустимые размер твердых включений 35 мм.

Основные технические характеристики:

  • производительность 160-260 литров в час;
  • глубина погружения – 6-11 м;
  • установка поплавкового выключателя.

Sulzer – насосы для напорной канализации. Это станция для перекачки фекальных стоков с одновременной их переработкой до состояния жидкотекучей массы. Их преимущество заключается в быстрой установке и запуске установки. Станция оснащается надежным обратным клапаном и мощным измельчителем твердых включений.

Фекальный насос Вихрь предназначается для перекачки стоков с сильными волокнистыми загрязнениями. Применяется в бытовых целях. Основные технические характеристики:

  • мощность 450-1500 ватт;
  • напор 9-18 метров;
  • производительность 16-24 кубометра в час;
  • допускаются твердые включения 15-42 миллиметра;
  • допустимая температура жидкости – 40 градусов.

Использование насоса для принудительной перекачки канализационных стоков, часто является вынужденным решением, на который влияет окружающий ландшафт.

Устройство и принцип действия фекального насоса

Основной плюс этого небольшого механизма – способность перемещать по канализационной трубе густые стоки на высоту до 7 м и на расстояние до 100 м.

Устройство насоса

Это небольшие, но сложные устройства, в конструкции которых есть:

  1. Корпус. Его делают из нержавеющей стали, чугуна или пластика. Учитывая работу механизма в агрессивной среде, желательно корпус из нержавейки;
  2. Ротор и статор. Элементы конструкции двигателя насоса;
  3. Вал. Передает вращение к рабочему органу;
  4. Уплотнения. Защищает внутреннюю часть механизма от попадания агрессивных веществ;
  5. Рабочая турбина. Перекачивает сточные воды от всасывающего к подающему отверстию.

Механизм оснащается кронштейнами необходимыми для крепления шлангов и троса.

Как читается маркировка

Для правильного выбора насосного оборудования необходимо разбираться в маркировке:

  1. присутствие одних цифр свидетельствует о том, что насосное оборудование может использоваться для отвода не сильно загрязненных сточных вод, в которых содержится включение твердых частиц до 5 мм;
  2. обозначение «Ф» в маркировке означает, что прибор справится с откачиванием сильно загрязненных сточных жидкостей и пропустит частицы, диаметр которых до 35 мм;
  3. буква «Н» указывает на материал изготовления из нержавеющей стали, что подтверждает возможность использования оборудования в агрессивной среде.

Чтобы удостовериться, что оборудование вам подходит — изучите документацию к нему

Обзор производителей фекальных насосов

При покупке агрегата, лучше отдать предпочтение фекальному насосу от известных компаний-производителей, поскольку они специализируются на выпуске подобного оборудования. По этой причине их продукция отличается высоким качеством. В случае поломки детали для канализационных помп, отыскать ее всегда намного проще.

Среди большого ассортимента насосных станций, для применения на даче подойдут, например:

  1. Приборы Джилекс – из серии «Фекальник» (Россия).
  2. Французские компактные насосы с измельчителями для дома ТМ SFA.
  3. Итальянские агрегаты небольшой мощности Pedrollo Vortex из серии «VXm».
  4. Изделия ТМ Вихрь и Беламос (Россия).

Необходимо отметить, что российские насосы разрабатывались с учетом отечественных условий эксплуатации, поэтому мало в чем уступают зарубежным аналогам.

Техническое описание

Конструкция фекального насосного оборудования с режущими элементами предполагает наличие следующих составных частей:

  • высокопрочный и нержавеющий корпус;
  • ротор;
  • защищенный от перегрева статор;
  • уплотнительная манжета;
  • защищенный нержавеющей втулкой вал;
  • предотвращающая перегрев деталей и уплотнителей масляная камера;
  • уплотнительная система в виде резиновых прокладок и специальных соединительных элементов;
  • рабочее колесо большого проходного сечения с режущими кромками;
  • съемный патрубок;
  • сетка.

 Главной конструктивной особенностью любого фекального насоса с измельчителем (какой купить для туалета, прочитайте в этой статье) является наличие режущего эелемента, ножевой блок которого может быть выполнен в нескольких вариантах:

  • лопасти на крыльчатке, создающей необходимый уровень водяного давления, заточены на наружной стороне, поэтому по способу работы они напоминают острые ножи;
  • лопасти на крыльчатке прилегают к стенке на нижней части корпуса, в результате чего создаётся эффект ножниц;
  • ножи устанавливаются перед входом в насосную камеру, без соединения с крыльчаткой, но на одной оси с ней.

Для некоторых моделей, характерно присоединение измельчителя, непосредственно за унитазом (цена канализационного насоса измельчителем).

Насосы для выгребных ям (расстояние от септика до жилого дома указано здесь) предназначены для работ с достаточно крупными и твердыми частицами стоков, поэтому способны перерабатывать такие отходы в вещество гелеобразного состояния.

Сточные воды отличаются содержанием агрессивных компонентов, представленных щелочами, солями и кислотами, поэтому для изготовления элементов насоса используются сталь и чугун.

Для изготовления внутренних узлов фекальных насосов применяется специальный ударопрочный пластик, не способный вступать в реакцию с агрессивными реагентами.

Советы по установке

Канализационный насос обычно ставят мобильно, то есть исключительно на период откачки. Подобный вариант использования имеет целый ряд плюсов:

  • позволяет оперативно задействовать насос в ситуации, когда требуется прочистка забившегося измельчителя;

  • при этом варианте установки оборудование быстро моется и хранится до следующего использования в чистом состоянии;

  • в случае необходимости такой насос может использоваться для разных нужд (для очистки водоема или полива огорода).

Чтобы выполнить его крепеж, нужно приготовить:

  • мобильный резервуар, к примеру, еврокуб — туда будут перекачиваться стоки;

  • проволоку либо хомут для крепления шланга;

  • ёмкость с водой для промывки;

  • сам насос;

  • цепь либо трос, посредством которых оборудование опускается на дно септика и поднимается по завершении работы;

  • удлинитель для подведения к электричеству;

  • основные рабочие инструменты.

А также нужно заранее подготовить средства личной защиты, поскольку работа предстоит довольно грязная.

​​​​​​И в заключение дадим краткий обзор возможных неисправностей при работе канализационного насоса с измельчителем.

  • Стоки слишком долго откачиваются. В этом случае следует проверить состояние крыльчатки, лезвий, очистить напорный коллектор.

  • Насос запускается при отсутствии слива. При такой проблеме необходимо удостовериться в герметичности обратного клапана и прочистить его от засоров.

  • Появление стойкого неприятного запаха. Такая неприятность сигнализирует о выходе из строя угольного фильтра.

  • При заполнении резервуара насос не включается и не выключается. В этом случае нужно удостовериться в функциональности реле датчика, его герметичности и состоянии контактов.

Применение фекального насоса с опцией измельчения позволяет создать удобство пользования санузлом в частных домах и на дачах. Устройство может быть полезно в случаях, когда подключение основного коллектора затруднено, так как он располагается на удалении. Незаменимо в ситуациях, когда не представляется возможность выдержать оптимальный уклон для качественного слива стоков самотеком.

Маркировка изделий

Ее наносят с целью идентификации экземпляра на принадлежность к той или иной модели. При этом на табличке указываются наименование и основные технические характеристики.

Установка таких табличек на корпус призвана облегчить идентификацию при выборе товара, и с первоначальным ознакомлением с техническими характеристиками изделия.

Популярные производители фекальных насосов

Как уже отмечалось выше, фекальные насосы выпускаются многими производителями. Наиболее популярными из них являются:

  1. Насосы производства Pedrollo. Применяются для перекачки сильно загрязненных сточных вод. Наиболее популярны линейки оборудования VXm MC/MCm. Первые из них, менее мощные, работают от сети 220 вольт и имеют минимальную мощность 0,6 кВт. Они и являются наиболее популярными для использования в фекальных канализациях в частных домах. Допустимая величина твердых включений – 35 миллиметров. Основные технические характеристики:
  • напряжение на двигателе – 220 или 380 вольт;
  • максимальные показатели опорожнения от дна – 40-55 миллиметров;
  • рабочий напор от 15 до 66 литров за час;
  • показатели глубины погружения – 8-22 метра;
  • диаметр выходного патрубка – 1,5-2,5 дюйма.
  1. Насос фекальный Grundfos SEG. Агрегат оборудован измельчителем и предназначен для перекачки канализационных стоков, дренажных вод, стоков с бытовыми отходами. Способен перекачивать стоки на значительные расстояния, но при этом размер трубы ограничен 40 миллиметрами.

Основные характеристики оборудования:

  • материал корпуса – чугун;
  • насос оснащен системой регулировки рабочего колеса;
  • устанавливается 2 реле защиты устройства от перегрева;
  • применяется для откачки до глубины от 10 метров;
  • максимально допустимая температура откачиваемой жидкости – 40 градусов.
  1. Насосы фекальные Джиллекс. Компания производит два типа насосов – Фекальник и Дренажник, названия которых говорит об их назначении. Допустимы размер твердых включений составляет 35 миллиметров. Основные технические характеристики:
  • производительность 160-260 литров в час;
  • глубина погружения – 6-11 метров;
  • установка поплавкового выключателя.
  1. Sulzer – насосы для напорной канализации. Строго говоря, это станция для перекачки фекальных стоков с одновременной их переработкой до состояния жидкотекучей инстанции. Ее преимущество заключается в быстрой установке и запуске. Станция оснащается надежным обратным клапаном и мощным измельчителем твердых включений.
  2. Фекальный насос Вихрь предназначается для перекачки стоков с сильными волокнистыми загрязнениями.

Применяется в бытовых целях. Основные технические характеристики:

  • мощность 450-1500 ватт;
  • напор 9-18 метров;
  • производительность 16-24 кубометра в час;
  • допускаются твердые включения 15-42 миллиметра;
  • допустимая температура жидкости – 40 градусов.

Насос для принудительной канализации в частном доме в ряде случаев является вынужденным решением, зависящем от ландшафта местности в регионе застройки.

Установка фекального насоса

Монтаж фекального насоса – ответственное мероприятие, от которого зависит комфортное и безопасное проживание в частном доме. Само по себе это не такое уж сложное мероприятие, и его можно выполнить самостоятельно.

Монтаж насоса SFA SANIPLUS SILENCE – УСТАНОВКА НАСОСА

Watch this video on YouTube

Виды

Все варианты дренажного оборудования подразделяются на несколько типов. Они могут быть:

  • погружными — которые полностью опускаются в септик;

  • полупогружными — когда в жидкости размещаются только рабочее части, а мотор остается снаружи;

  • наружными — такие приборы ставят на твердой поверхности, опуская лишь шланги.

Погружные

Корпус погружных моделей полностью водонепроницаем, он закрывает рабочий механизм, а также защищает двигатель. Обычно его выполняют из чугуна, нержавейки или других материалов, стойких к ржавчине. Насос с лезвием дополнен поплавком, который подает сигнал в случае падения уровня стоковой жидкости ниже критической отметки.

Подобные модели ставят на дно осушаемого пространства. В зависимости от технических параметров погружные агрегаты способны поднять воду на высоту до 10 м. Объем перекачки может достигать 400 м3 воды. При этом температура жидкостей не должна превышать 40 градусов, в противном случае двигатель быстро перегревается.

Наружные

Наружные изделия не имеют герметично защищенного корпуса, поэтому им требуется навес для защиты от атмосферных воздействий. При применении в минусовые температуры такие механизмы следует дополнительно утеплять. Это самый бюджетный вариант среди всех, представленных в продаже. Наружные канализационные насосы с измельчителем имеют малую мощность — предельная высота подъёма жидкости составляет 8 м, величина включений не должна превышать 5 мм. В системе предусмотрен воздушный способ охлаждения, благодаря чему агрегат может работать с жидкостями различных температур.

Полупогружные

При применении таких изделий в септик опускают только рабочую камеру. Мотор располагается выше и не имеет герметичной защиты. Конструктивные особенности подобных приборов не позволяют устанавливать каналы крупного диаметра. Подобные механизмы перекачивают жидкие среды размером в пределах 1,5 см.

Бытовые насосные станции

Бытовой разновидностью фекальной техники стали насосные станции. Они используются для измельчения и перекачивания каловых масс в частных домах. Обычно их ставят в туалетах. Этот вид техники нашел свое применение в случае, когда в помещении смонтирована принудительная канализация.

Подобное оборудование предусматривает измельчение фекалий прямо на выходе из унитаза. Подобный прибор имеет прямоугольную форму. Внутри размещается компактный насос, работающий от электросети на 220 вольт. Существуют разные модели бытовых дренажных насосов, главная разница между ними сводится к параметрам напора и КПД.

Монтаж насосного оборудования с измельчителем

У этого оборудования есть свои отличия и особенности в конструкции, требования к эксплуатации, а также установке. В отличие от других видов насосов фекальные установки с измельчителем состоят из следующих узлов и деталей:

ротор;
корпус – сделанный из прочного нержавеющего материала;
манжета – выступает в качестве уплотнительного материала;
статор – деталь, обмотанная устойчивым к перегреву проводом;
сетка – эта небольшая деталь является довольно важной для эффективной передачи воды;
масляная камера – эта камера непременно обязана быть в устройстве насоса, так как она защищает от перегрева уплотнители и детали;
вал – в месте, где находится манжета, вал защищается втулкой, сделанной из нержавеющей стали;
рабочее колесо – оно имеет режущие края и большой проходной радиус;
уплотнительная система – резиновые прокладки и другие элементы, выполняющие задачи уплотнителей;
съемный патрубок – за счёт этого съемного элемента можно делать быстрое подсоединение шлангов или труб в какую-либо сторону;
режущая крышка улитки.

Любая жидкость, которую надо транспортировать насосу, является стоками, которые имеют агрессивные вещества – едкие газы, органические яды, кислоты и щелочи, разъедающие соли, а если еще активно применяется и бытовая химия, то еще и химические вещества.

Именно поэтому при установке все соединительные элементы и провода стараются максимально герметично защитить от попадания наружу ядовитой жидкости из насоса.

Эти насосные установки обязательно устанавливаются в местах, где ограничен доступ людей и есть доступ лишь техническому работнику, который время от времени будет подливать масло в насос.

Все нужные принадлежности, элементы или детали чаще всего уже включены в цену комплекта. А поэтому всевозможные крепежные направляющие к септикам, патрубок и так далее, все это уже у вас будет.

Для эффективной установки погружного насоса, его необходимо как бы одеть на направляющие с помощью специальных захватов, а после, с помощью троса опустить оборудование на нужную глубину, где под своим весом насос плотно садится на патрубок.

Для более продолжительной эксплуатации режущих частей, электрического двигателя и остальных элементов при монтаже и во время работы обязательно нужно установить автоматическую защиту, так как попадающие камни, палки или иные твердые предметы смогут повредить механизм устройства. При всей кажущейся сложности конструкций его принцип работы довольно прост.

Особенности установки

Монтаж любого насосного канализационного оборудования с установленными режущими механизмами для измельчения и вывода стоков с бытовыми отходами, фекалиями, твердыми частями ливневого дренажа, делается четко по инструкции, которая прилагается к определенной модели.

Инструкции по монтажу поверхностного канализационного оборудования сильно отличаются от инструкций по монтажу погружного насоса, потому все специалисты советуют делать установку какого-либо насоса только согласно инструкции, которая идет в комплекте с насосом. Только так, ваш насос будет работать в нормальном режиме.

Селезнёв Геннадий Антонович

Выводы и полезное видео по теме

Информация о работе разных фекальных насосов, представленная в видео роликах, поможет определиться в выборе.

Посмотреть как работает измельчитель погружной насосной установки, можно на этом видео:

А это видео о том, как откачивать сливную яму при помощи погружного устройства:

Как видите, выбор такого необходимого для загородного дома оборудования, как фекальный насос, – не такое уж простое задание. Многообразие видов и подвидов может сбить с толку любого. Ознакомившись с каждым из них и выяснив его особенности, вы сможете выбрать подходящую модель для бытового использования.

В процессе выбора подходящей модели фекального насоса у вас возникли дополнительные вопросы? Задавайте их внизу под нашей статьей – наши эксперты и владельцы подобного оборудования постараются прояснить ситуацию.

А может вы используете фекальный насос на даче и хотите поделиться опытом с новичками? Пишите свое мнение о приборе, расскажите о плюсах и минусах вашей модели.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
