Хомуты для канализационных труб: виды и технология крепления

Разновидности

Хомуты представлены на строительном рынке в широком ассортименте. Модели производятся в большом разнообразии типоразмеров и подразделяются по таким признакам, как способ фиксации, наличие уплотнителя, форма, материал изготовления и предназначение.

По материалу изготовления изделия подразделяются на пластиковые и стальные. Причём стальные элементы могут быть выполнены как с применением оцинковки, так и без неё. В сравнении с пластиковыми моделями стальные хомуты считаются более востребованными и популярными. Это объясняется низкой стоимостью изделий, хорошей устойчивостью металла к растяжению и высокой прочностью. Недостатком металлических хомутов является низкая устойчивость неоцинкованных моделей к коррозийным процессам. Поэтому в тех случаях, когда установка хомутов планируется в излишне увлажнённых помещениях, следует выбирать модели из нержавеющей стали либо хомуты, покрытые цинком.

Пластиковые варианты отличаются повышенной эластичностью, высокой устойчивостью к вибрациям и способностью создания подвижной фиксации. Модели могут применяться для крепежа трубопровода диаметром не более 10 см.

В зависимости от возложенных на них задач хомуты подразделяются на спиральные, силовые, проволочные, червячные, трубные и врезные варианты.

Спиральный хомут является достаточно распространённым устройством и предназначается для жёсткой фиксации труб в системе.

Силовой имеет форму ленты с отверстиями для болтов и незаменим при работе на магистралях с повышенным рабочим давлением, на насосных станциях, пневматических и гидравлических системах.

Проволочные хомуты представлены в виде одного или нескольких колец из стали, оснащённых стягивающими крепёжными элементами. Модель предназначена для гофрированных труб и незаменима для их фиксации при сильных подвижках.

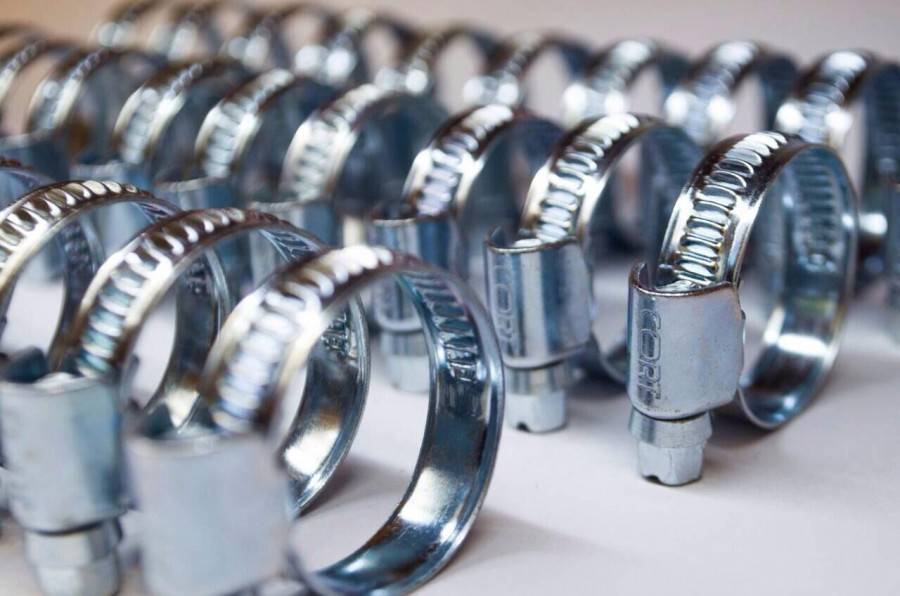

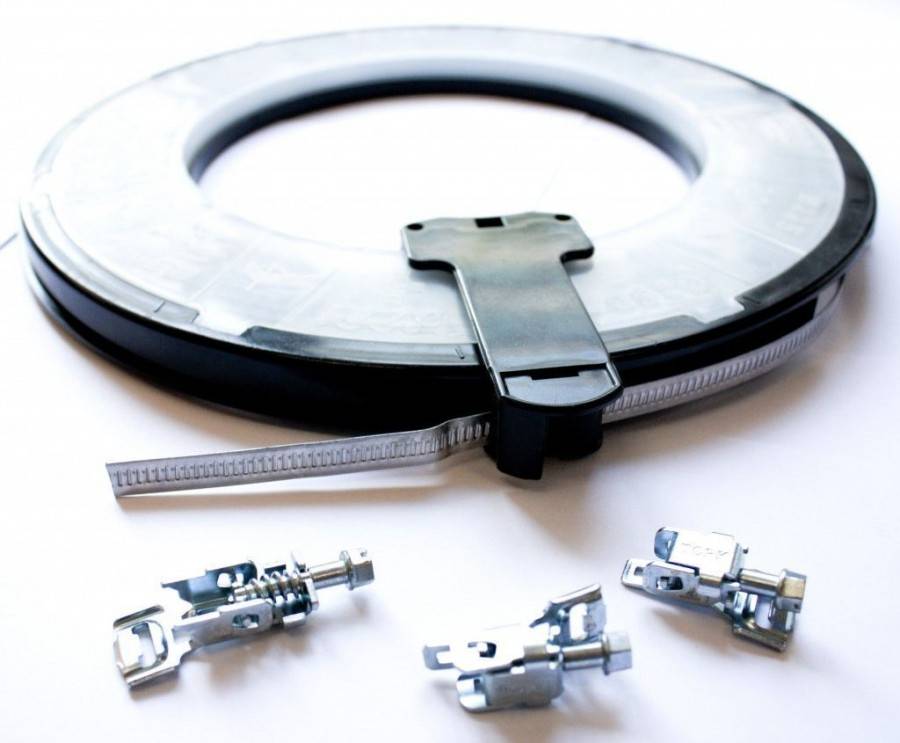

Червячная модель представляет собой стальную полоску с дорожкой, оснащённую зубчиками и шурупами для затягивания. Модель используется при обустройстве отопительных систем, а также в качестве фиксирующего механизма трубопроводов, подвергающихся воздействиям серьёзных вибраций.

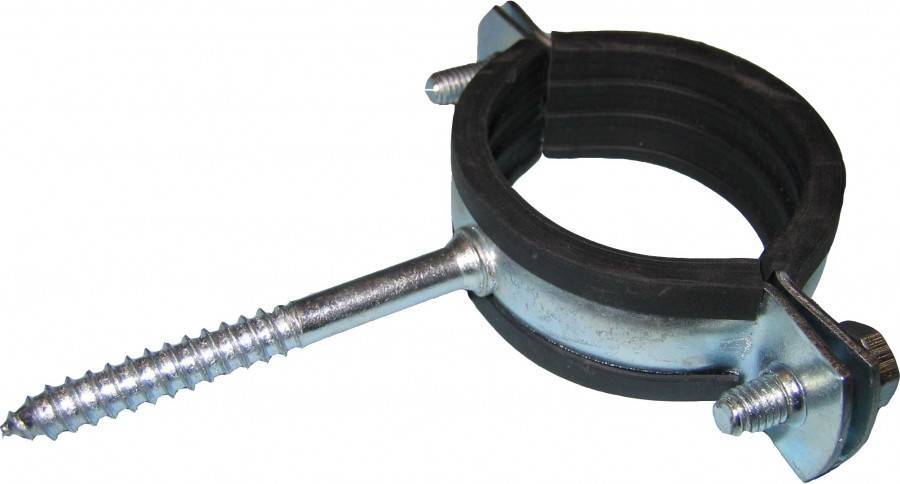

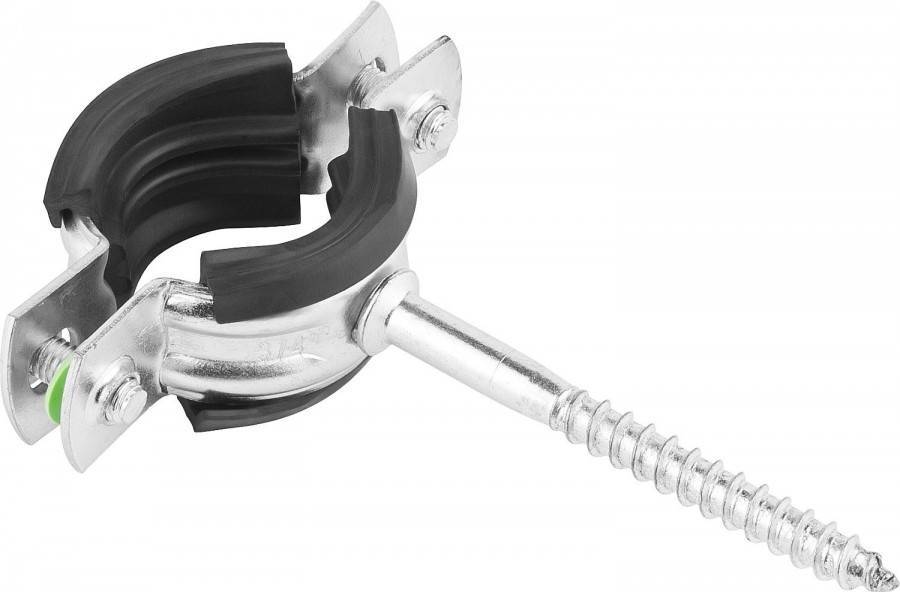

Трубные хомуты представлены в виде колец со скобами и устанавливаются для закрепления трубопровода в случаях, когда необходимо понизить внутреннее напряжение в системе во время ремонта.

Пружинный хомут имеет достаточно узкую специализацию и используется на трубах, подверженных линейному расширению.

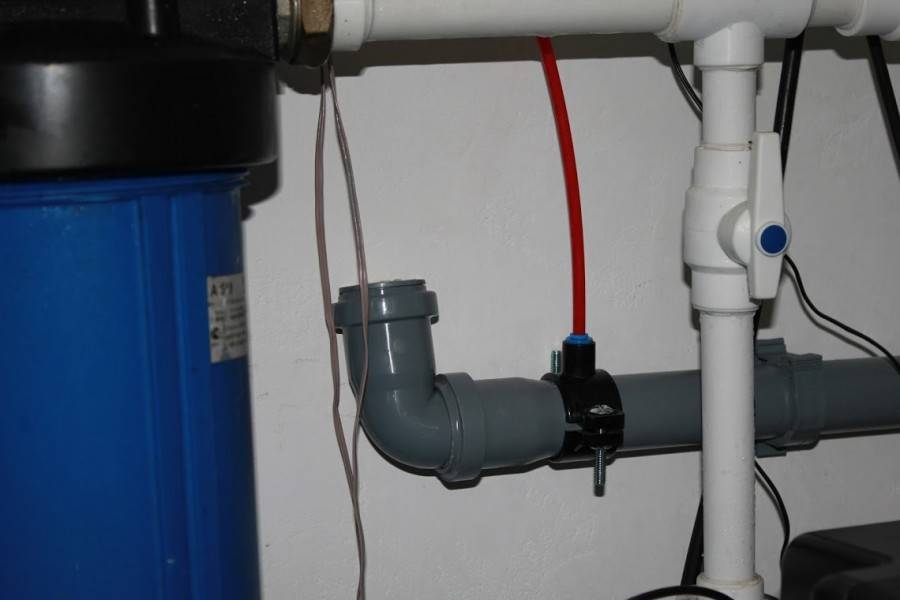

Врезной, или седельный, хомут с отводом является более сложным механизмом и предназначен для установки в места разветвлений трубопровода. Главным его отличием от традиционных моделей является наличие муфты, оснащённой резьбовыми патрубками, что позволяет врезать хомут в систему и в короткий срок подключить дополнительную ветку. Герметичность такого соединения обеспечивает прокладка, находящаяся внутри хомута, и изготовленная из профилированной резины.

Поворотные модели, известные также как шарнирные замки, применяются для установки строительных лесов и используются при креплении распорок диагонального типа. Благодаря поворотным хомутам все элементы могут быть закреплены под любым углом, что придаёт дополнительную прочность конструкции и обеспечивает её устойчивость.

По типу фиксации все хомуты подразделяются на два вида:

К первым относятся модели, формирующие жёсткий тип крепления, при котором труба становится полностью неподвижной. Обжимные скобы таких изделий надёжно затянуты болтами, а сам хомут прочно прикреплён к стене. Используется такой тип креплений на участках изгибов трубопровода и при наличии разветвлений.
Ко второму типу относятся модели с подвижным креплением, используемые для фиксации труб отопления и ГВС. Специфика крепления не создаёт препятствий для удлинения и сжатия трубопровода и обеспечивает его продольную подвижность. В результате создаётся оптимальное напряжение магистрали, значительно продлевающее срок эксплуатации сетей.

Конструктивно хомуты представлены несколькими типами:

разъёмное кольцо, сформированное в виде круга и имеющее один механизм крепления, фиксируемый болтом;

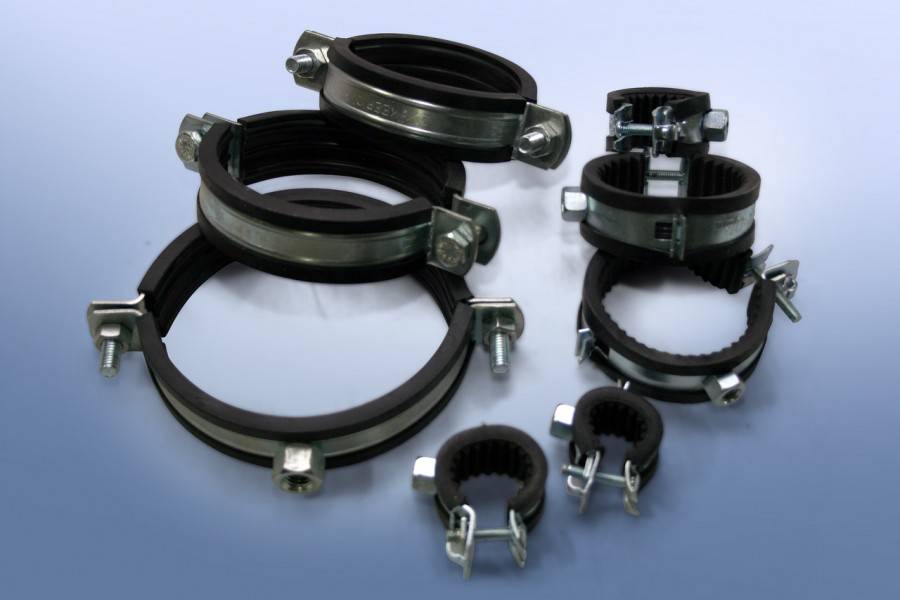

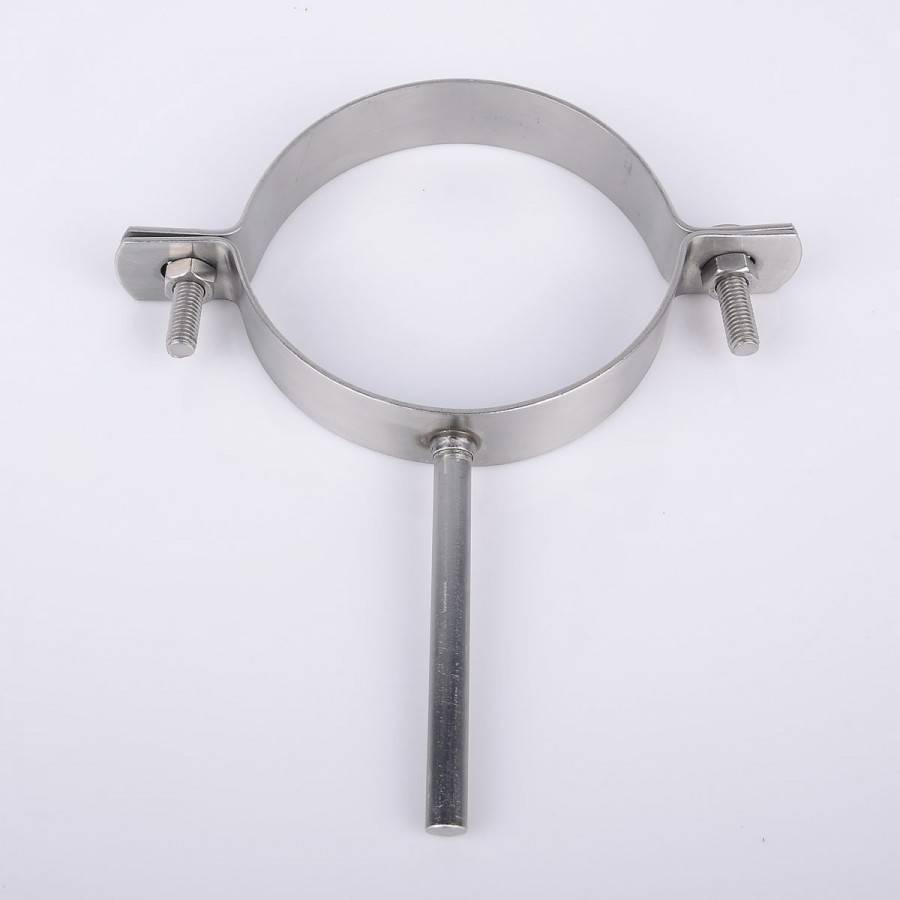

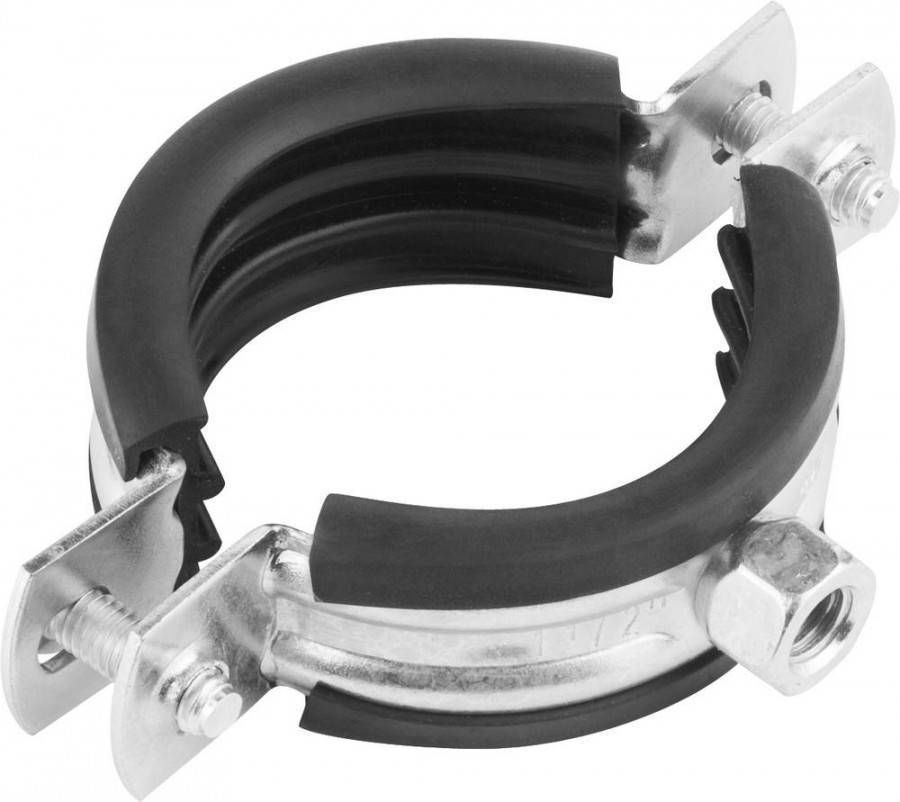

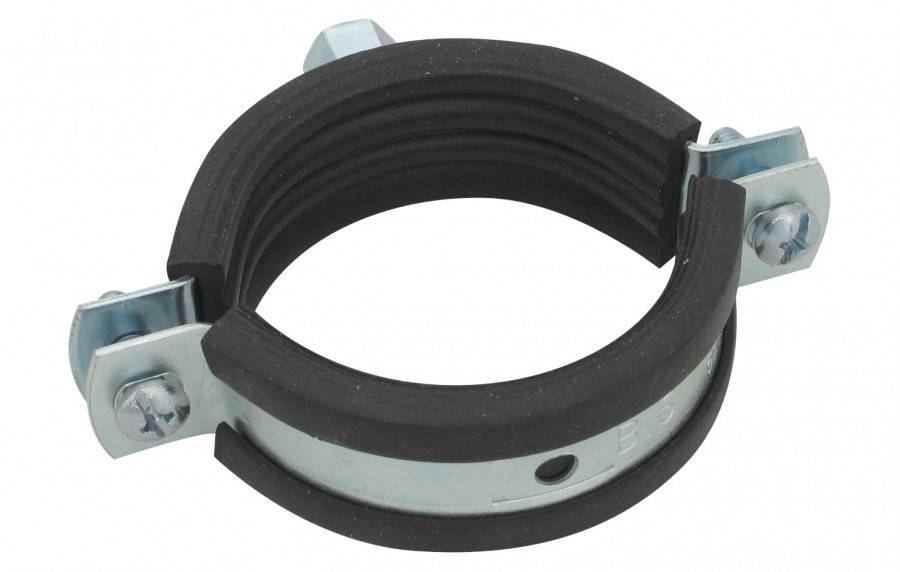

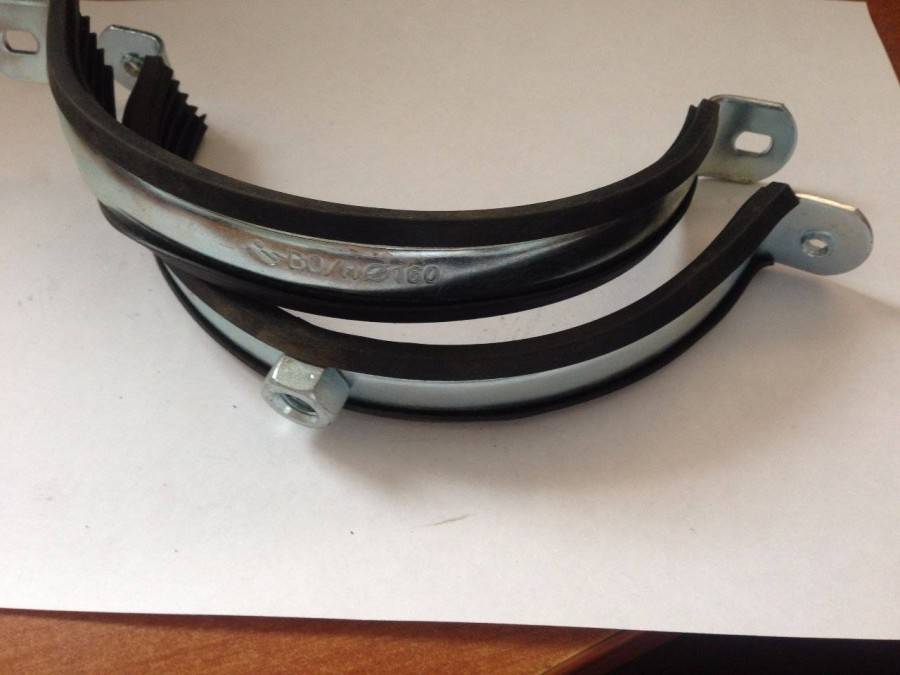

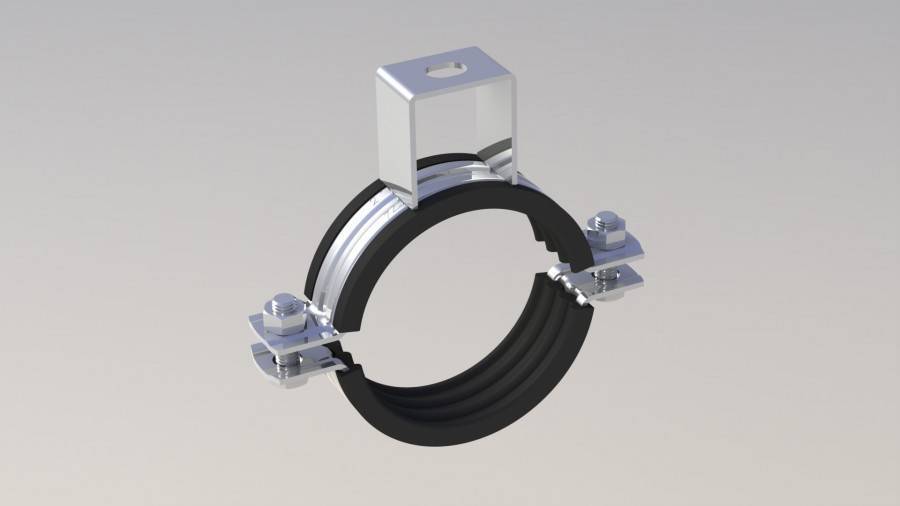

кольцо, состоящее из двух полукруглых пластинок и имеющее уши крепления с обеих сторон;
лента, сложенная кольцом и имеющая несколько положений для фиксации;

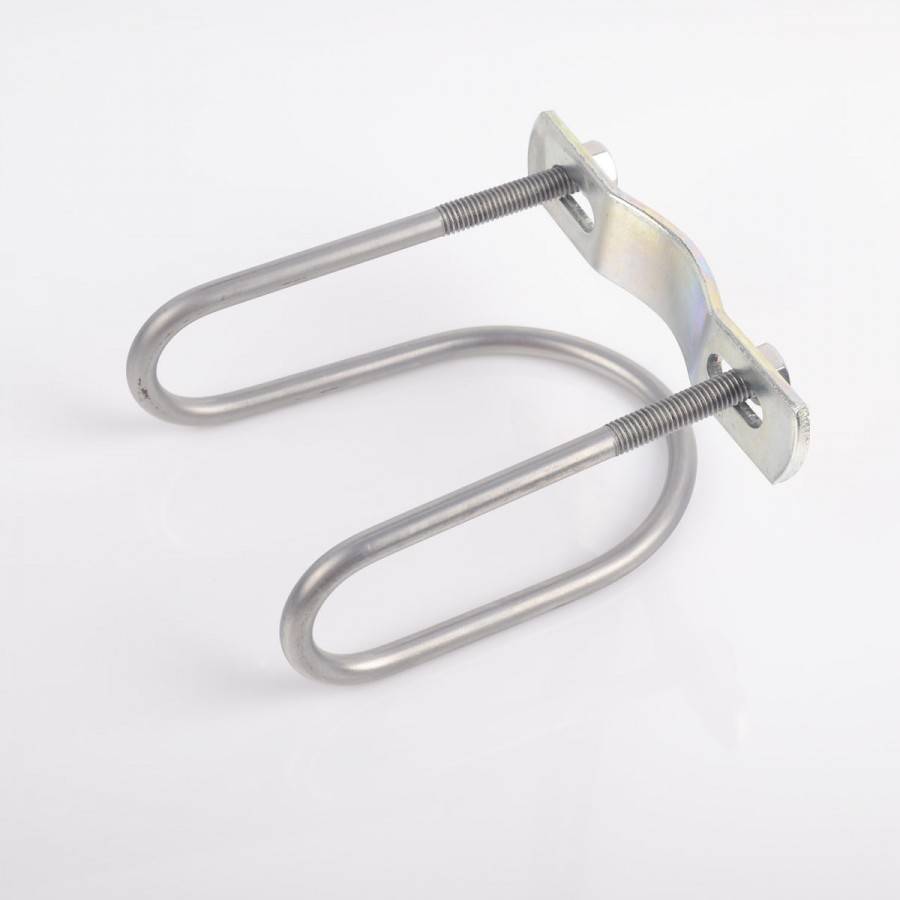

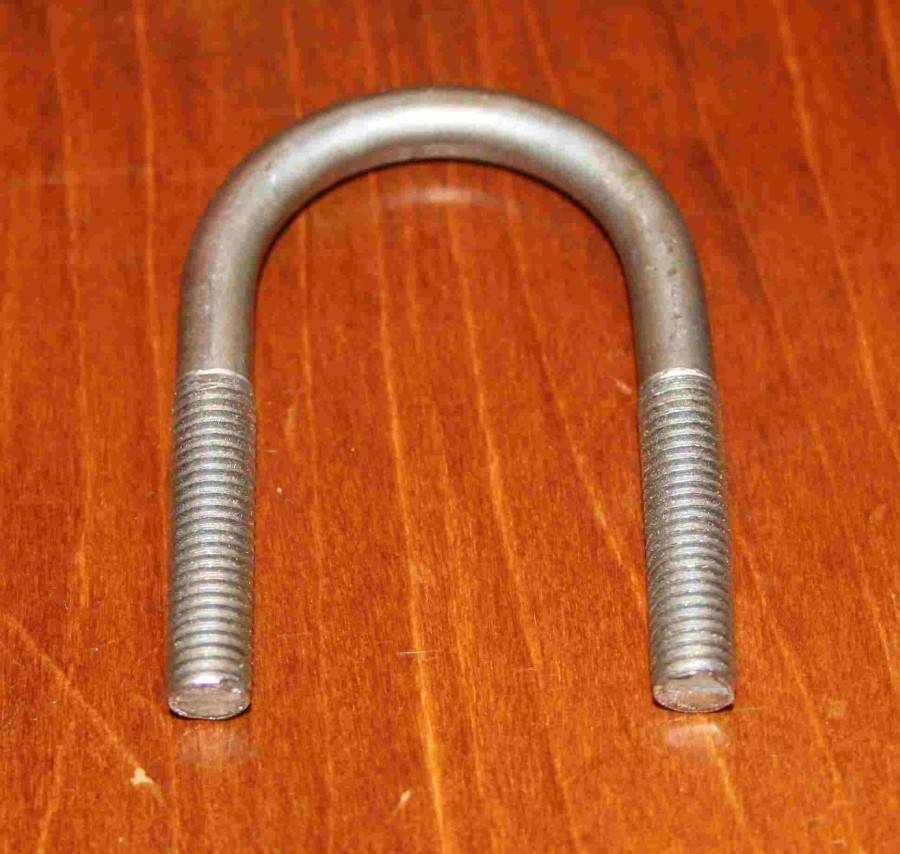

U-образная модель, часто изготавливаемая из пластика, оснащённая защёлкой-фиксатором и способная крепиться жёстким и подвижным способом одновременно.

Правила и технология крепления

Установка держателей канализационного трубопровода требует соблюдения определенных правил монтажа крепежей и технологических условий.

Места крепления определяют непосредственно около раструбовых соединений, ответвлений, чтобы усилить жесткость трубопровода (на фото).
Установку неподвижных креплений чередуют с плавающими. При этом учитывают, что между жесткими крепежными узлами правила допускают размещение не более двух подвижных компенсирующих соединений.
Дистанция и расстояние между жесткими и подвижными держателями также должны соответствовать нормативам. Так, жесткие опоры на полипропиленовые трубы диаметром 110 мм крепятся на расстоянии не более 2 м., плавающие – на дистанции не более 10 диаметров отвода.
На горизонтальных участках канализации уклон должен быть 20 мм на каждый метр коммуникации.

К стене

Монтаж креплений производят в следующей последовательности.

Используя схему разводки, размечают на стене точки фиксации с учетом технологических требований.
Монтаж начинают с нижней части стояка, где устанавливают неподвижную опору. Последующие крепежи выполняют с таким расчетом, чтобы обеспечить соосность и вертикальность всех сегментов.
Когда стояк смонтирован правильно, его отклонение от вертикальной оси не должно быть более 2 мм на одном метре трубы.

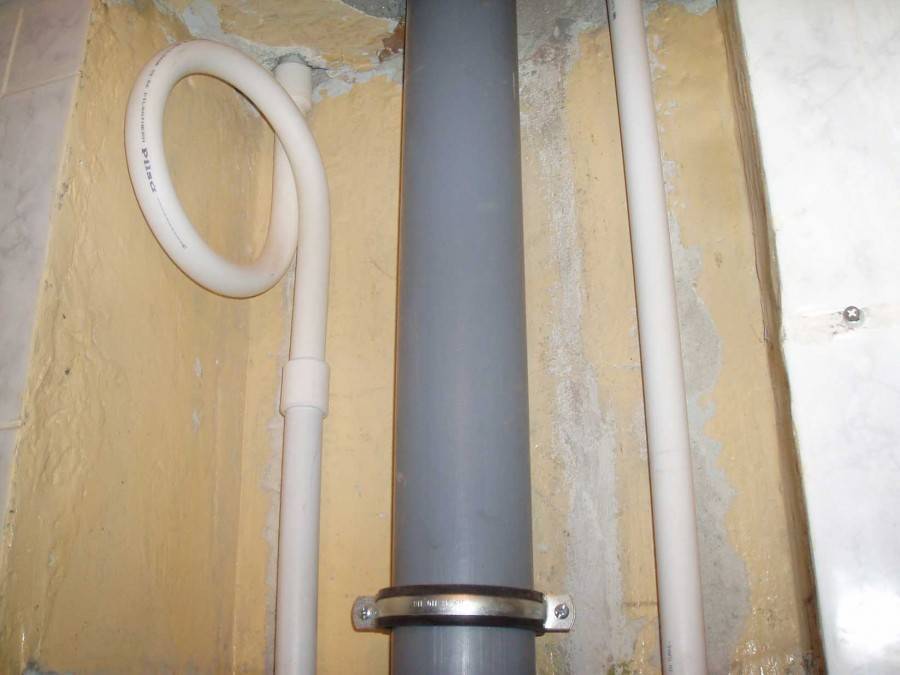

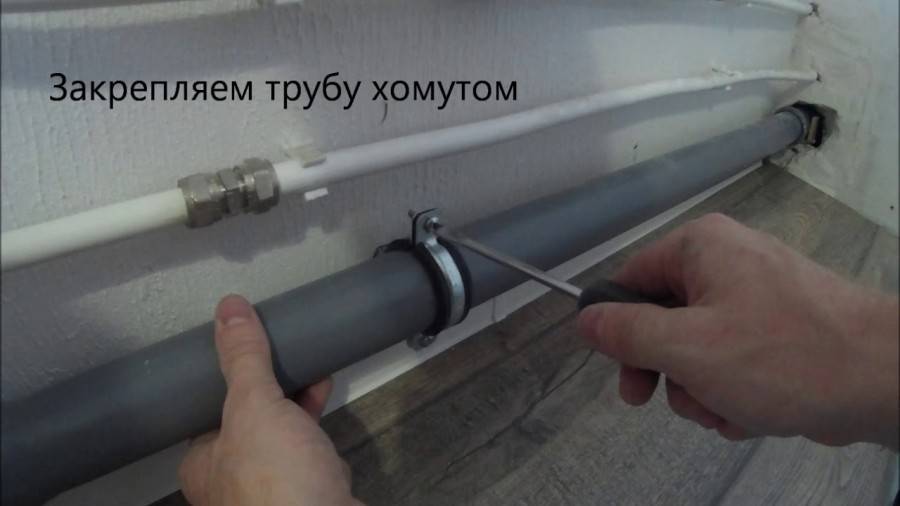

Дальнейшая фиксация трубопровода к поверхности стены производится хомутами либо клипсами (если сечение отводов не превышает 50 мм).

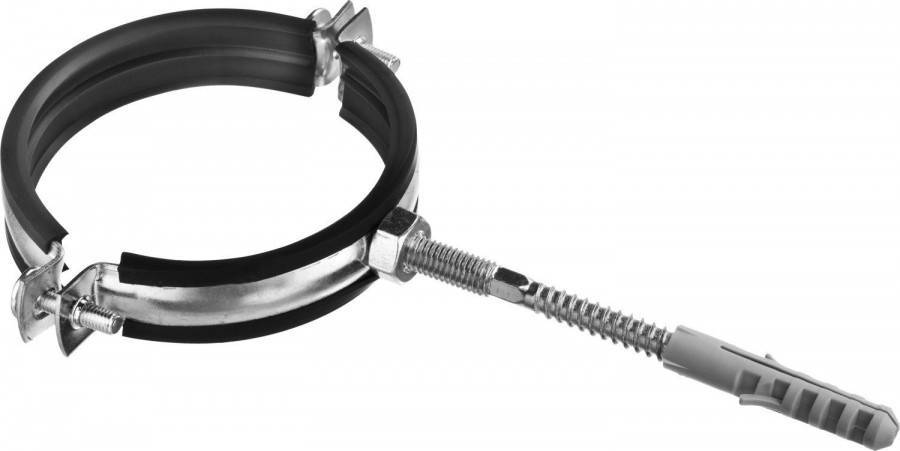

Пластиковые и металлические хомуты крепятся посредством самореза или металлической шпильки с шагом крепления для полипропиленовых отводов — 2 м., металлопластиковых – 1,5 м., стальных – 1 м.
В ответственных местах, где располагаются тяжелые элементы системы, используются опоры жесткого типа.
Для обеспечения отступов от стены труб сточных применяются кронштейны.

К потолку

Монтаж канализационных отводов по потолку производится в подвальных помещениях и осуществляется такими же способами.

Особенностями являются:

Фиксация хомутов с помощью анкеров.
Использование в основном плавающих опор.
Применение подвесного крепежа с ремешком.
Минимальное расстояние между держателями.

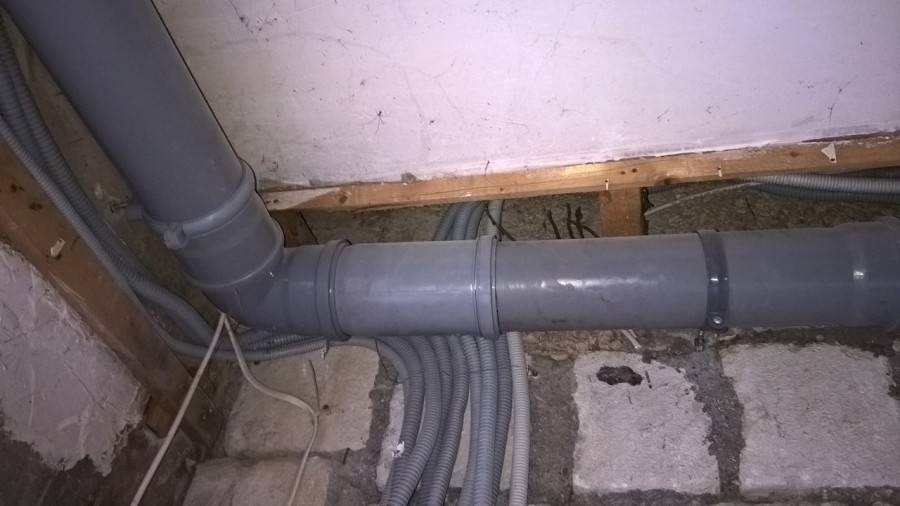

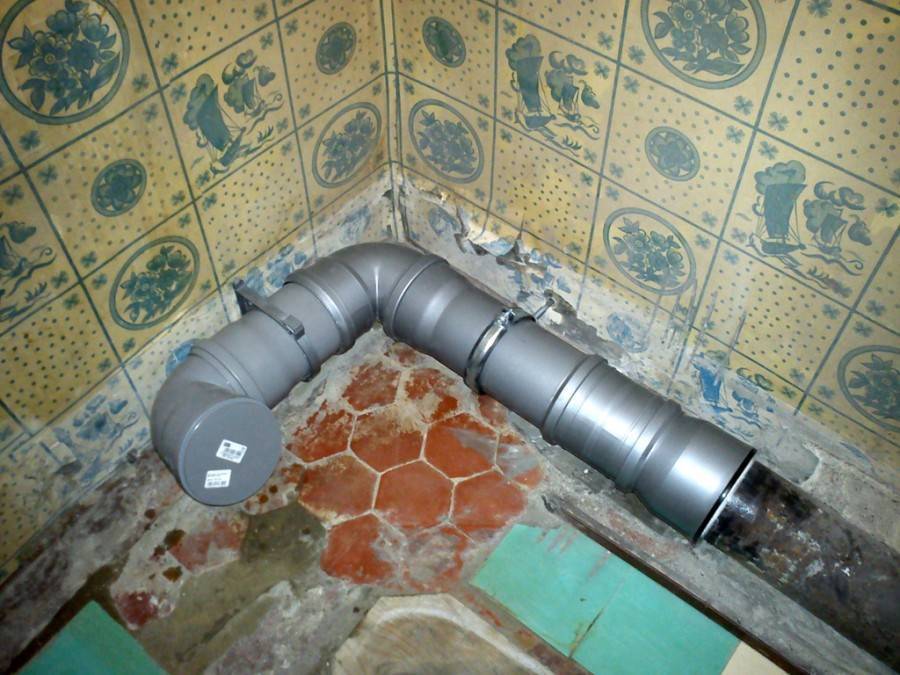

К полу

Как правило, чугунные канализационные трубы непосредственно к полу не крепятся. Полимерные в отличие от них, могут деформироваться, провисать, что повлияет на уклон. Если нет возможности присоединить их к стене, крепят к полу с применением пластиковых клипс и оцинкованных саморезов.

Согласно строительным нормам прокладка канализационных отводов в полу жилых и административных помещений не допускается. В других местах её проводить по полу возможно, используя скрытую разводку в бетонной стяжке.

Установка сточных труб по полу практикуется в банях, где они выводят стоки в дренажные ямы.

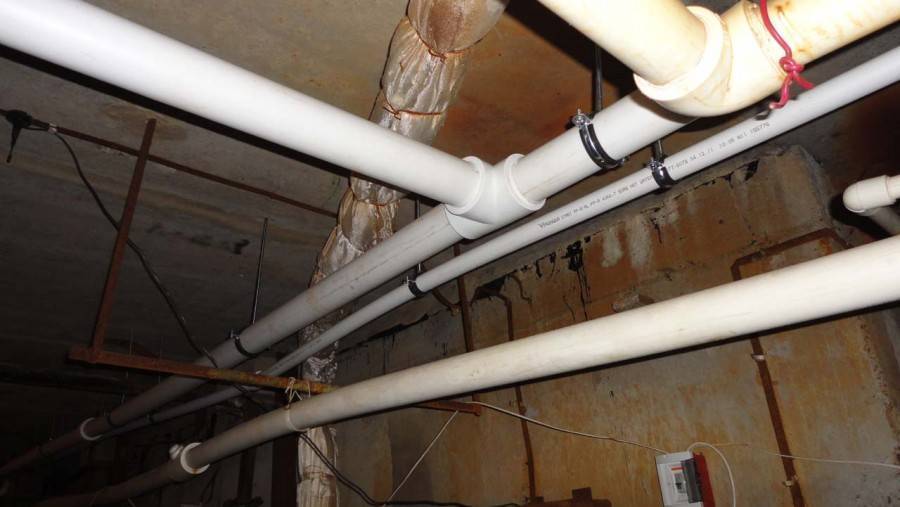

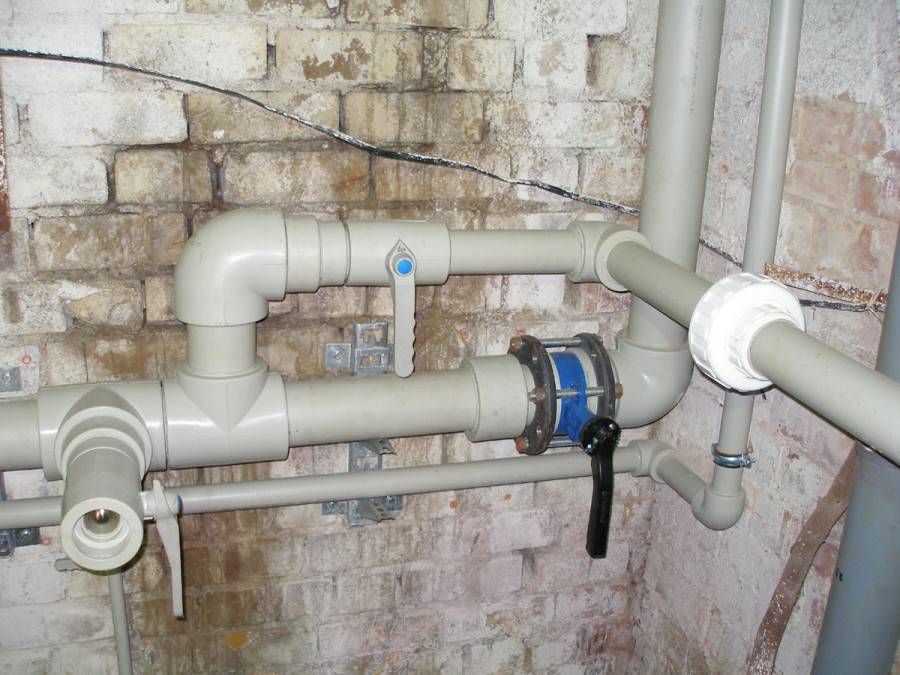

В подвале

Подвал относится к неотапливаемым помещениям. Здесь наблюдается высокая разница температур и проблема теплового расширения требует своего разрешения. Неподвижные опоры в подвалах и технических подпольях зданий чередуют с плавающим крепежом.

Крепления приходится зачастую делать по полу и к потолку, для этого используют их различные виды: хомуты со шпильками, подвесы с перфолентами, пластмассовые держатели с оцинкованными саморезами.

Изготовление хомута своими руками

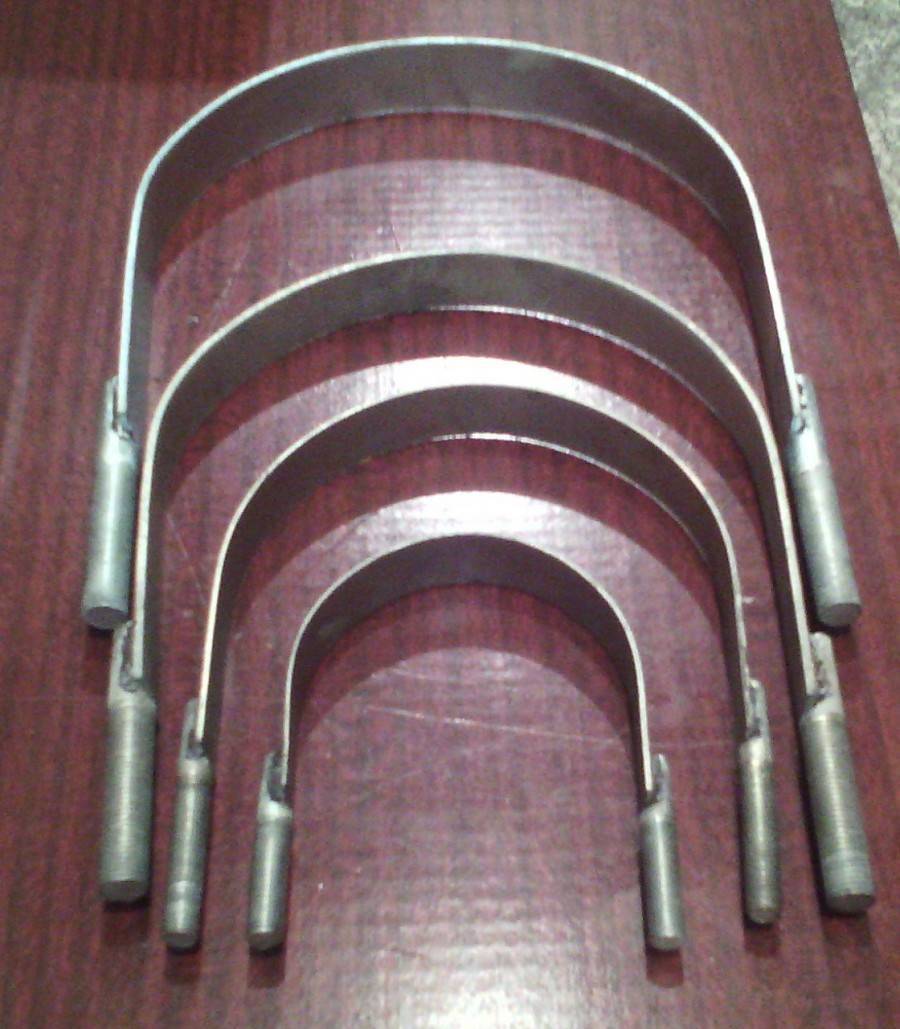

За неимением возможности приобрести производственный кронштейн, крепежное устройство можно сделать и собственными силами. Рассмотрим, как грамотно сделать и поставить на трубу металлический хомут.

Обжимной бандаж проще всего выполнить из полосы листовой стали. Для этой цели лучше всего использовать жесть с оцинкованной поверхностью толщиной в 1 мм. Для соединения концов полосы потребуются также болты М6-10.

Набор инструментов, необходимый для изготовления крепежа:

молоток;
тиски;
штангенциркуль;
гаечные ключи;
плоскогубцы;
ножницы по металлу;
болгарка.

Для просверливания крепежных отверстий потребуется также дрель с набором сверл соответствующего диаметра. Чтобы предупредить смещение резиновой прокладки относительно металлической скобы, можно применить строительный клей.

С помощью штангенциркуля измеряют диаметр трубы, которую необходимо прикрепить.

Если габариты трубопровода не позволяют произвести измерения штангенциркулем, задействуйте линейку и уголок, но будьте готовы к тому, что замеры дадут небольшую погрешность

Из отрезка листовой стали вырезают полосу шириной в 4-8 см. Чтобы грамотно рассчитать длину полосы, полученное значение диаметра трубы умножают на число «Пи», т.е. на 3,14. Это и будет длина изделия. Но, чтобы иметь возможность выполнить ушки для фиксации, к значению длины следует добавить еще 3-4 см.

С помощью ножниц по металлу вырезают заготовку, придавая полосе необходимую форму. В районе расположения ушек скобы просверливают 2 отверстия.

Количество болтов напрямую зависит от ширины полосы:

для держателей шириной до 6 см достаточно пары крепежей;
если ширина бандажа 6-8 см, лучше установить три болта.

Если приобретенные болты имеют большие шляпки, диаметр отверстий можно расширить на пару миллиметров. В идеале для крепежей лучше приобретать металлические шайбы.

Проверив совпадение проделанных отверстий в ушках заготовки, остается только вставить в крепежный хомут уплотнительную прокладку и закрутить гайку на болте

Чтобы сделать резиновую прослойку, вырезают из плоской резины заготовку чуть большего размера, нежели та, что выполнена из стали. Ее фиксируют к металлической скобе путем нанесения слоя строительного клея.

Готовой скобой остается только обвязать трубу в нужном месте, соединив ушки между собой посредством болтов. Установленный на трубу хомут прикрепляют к стене.

Галерея изображений

Фото из

Хомут как средство ремонта свища

Установка хомута поверх герметизирующей латки

Ремонтный хомут на линии водоснабжения

Временная мера по предотвращению аварии

Фото надежных крепежей для труб

Также рекомендуем просмотреть:

Краб система для профильных труб
Что такое такелажная скоба
Что такое фундаментный болт
Зачем нужна шайба-гровер
Дюбель-хомут для крепления кабеля
Грузоподъемный крановый крюк
Как выбрать зажимы для троса
Особенности мебельных крепежей
Шуруп глухарь по дереву
Какое крепление для унитаза лучше выбрать
Крепежи для деревянных конструкций
Крепеж для пластиковых окон
Преимущества и недостатки винтовых гвоздей
Лучшие пластиковые дюбеля
Как выбрать резьбовую шпильку
Саморез со сверлом
Как выбрать саморезы по металлу
Как выбрать дюбеля для гипсокартона
Лучшие шурупы по бетону
Как выбрать кронштейны для труб
Параметры высокопрочных болтов
Шестигранный болт
Разновидности анкерных болтов
Строительные гвозди
Как использовать забивной анкер
Как выбрать и установить клиновой анкер
Особенности дюбель-шурупов
Забиваемый металлический дюбель
Что такое дюбель-гвоздь
Как выбрать и применить химический анкер
Кронштейн для раковины
Виды кронштейнов и креплений для полок
Как выбрать стальную цепь
Выбираем кронштейн для карниза
Кронштейны для спутниковых антенн
Выбираем лучшие пластиковые хомуты
Что такое строительная скоба
Лучшие кровельные саморезы
Распорный дюбель
Какие бывают саморезы по дереву
Как выбрать крепление для телевизора на стену

Способы и материалы крепежа

Наружно закрепить систему можно любыми вариантами, выбор которых зависит от материала. Самые популярные способы выполнения крепежа для канализационных труб:

Хомутами;
Клипсами;
Кронштейнами.

В данном разделе мы ознакомимся подробнее с крепежами, чтоб в дальнейшем правильно выбрать материал.

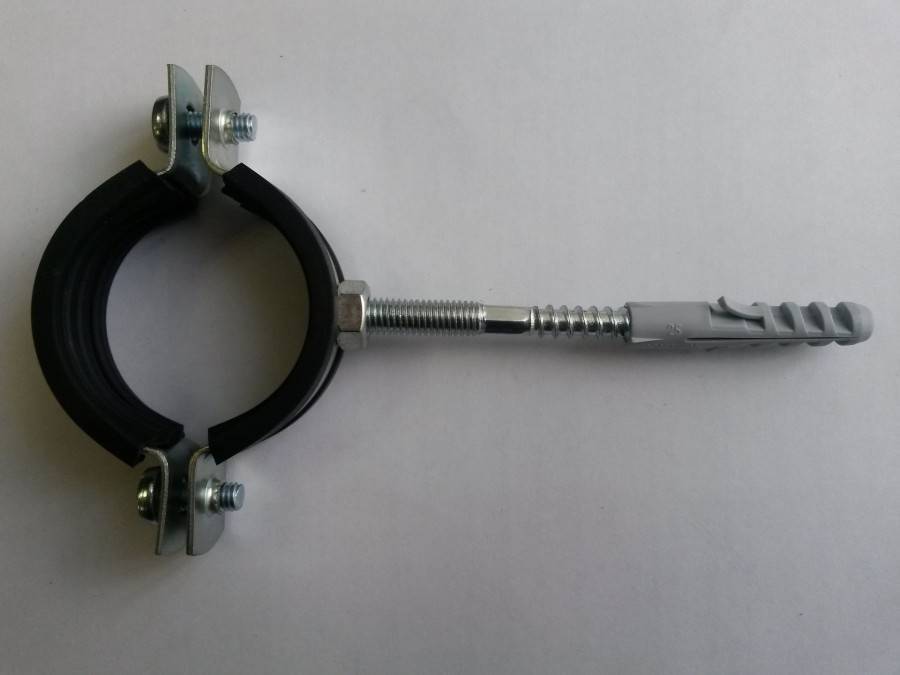

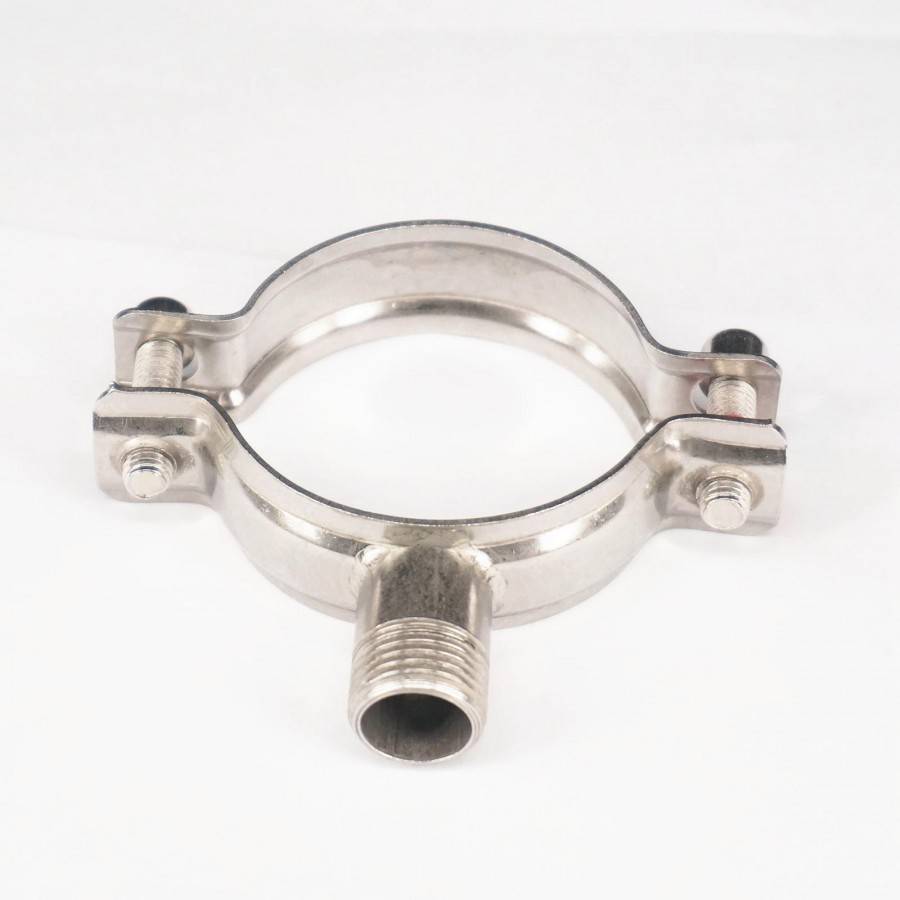

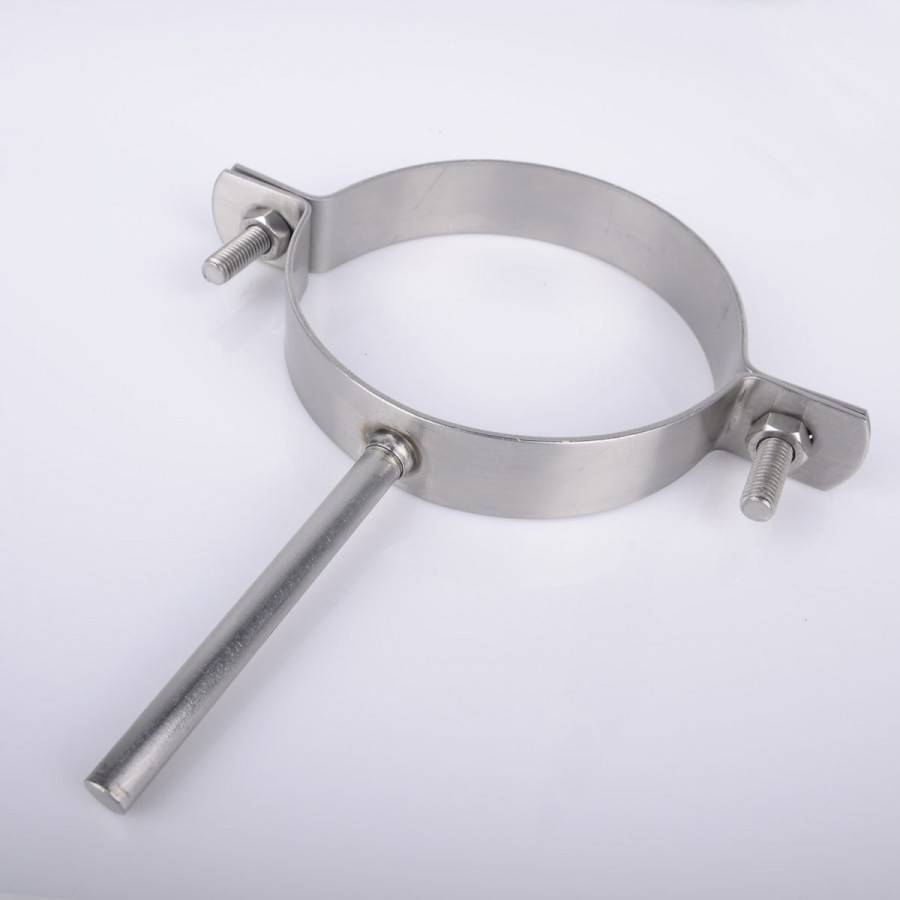

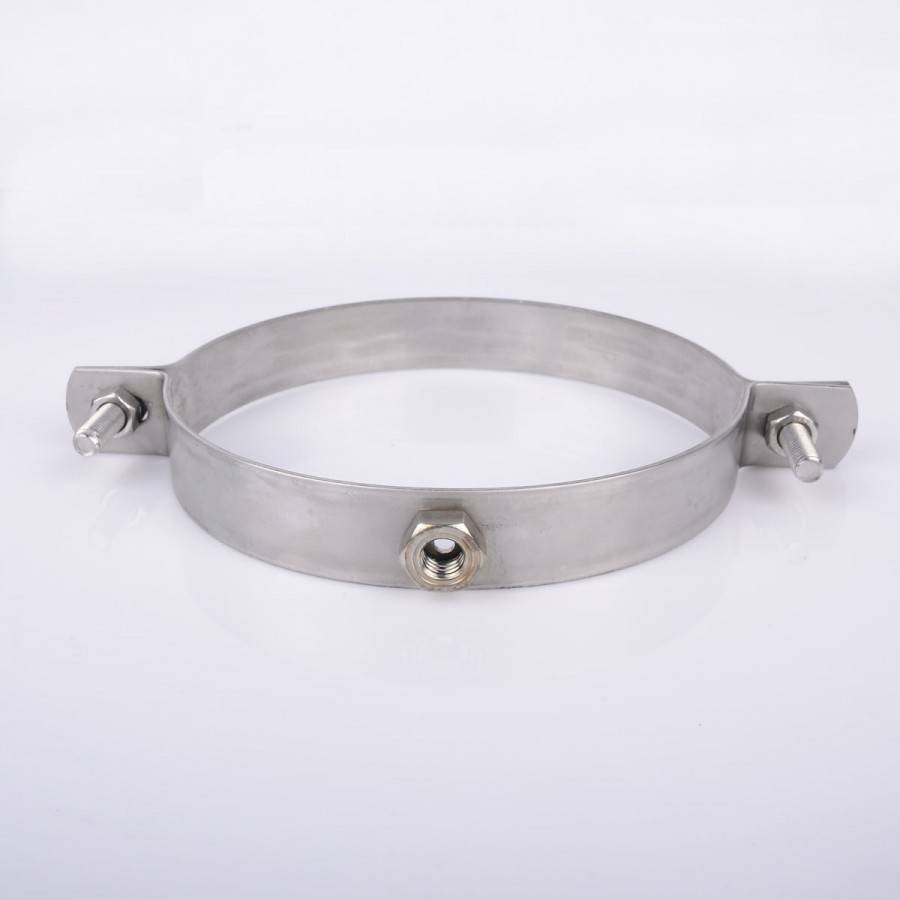

Крепление труб хомутами

Хомуты производятся из стали, покрытой цинком. Сборка детали осуществляется винтами с двумя полукольцами. К одному из них монтируется специальная шпилька. Полукольца нужно соединить в единую конструкцию винтом. Для того чтоб снизить уровень вибрации трубопровода, в комплект труб входит прокладка из резины. Величины диаметров хомута может варьироваться от 1,4 до 22,2 см. Крепление канализационных труб к стене выполняется в такой последовательности действий:

По линии оси труб необходимо расставить точки в местах, где будут монтироваться крепежи;
Перфоратором нужно сделать отверстия для пластиковых дюбелей в стенке из кирпича или бетона. Дистанция между ними должна составлять 50 см – это необходимо защитить трубопровод от деформации. В местах изгибов нужно вмонтировать дополнительные хомуты от угла на 15 см.
Устанавливаем дюбели в поверхность стен и плотно закручиваем хомут, который должен размещаться перпендикулярно трубе.
Освобождаем винт снизу, и одно полукольцо отводим к низу.
Прокладываем трубы в систему хомутов и выполняем их фиксацию. При данном действии нужно винтами тянуть полукольца. Последний этап – плотная затяжка винтов.

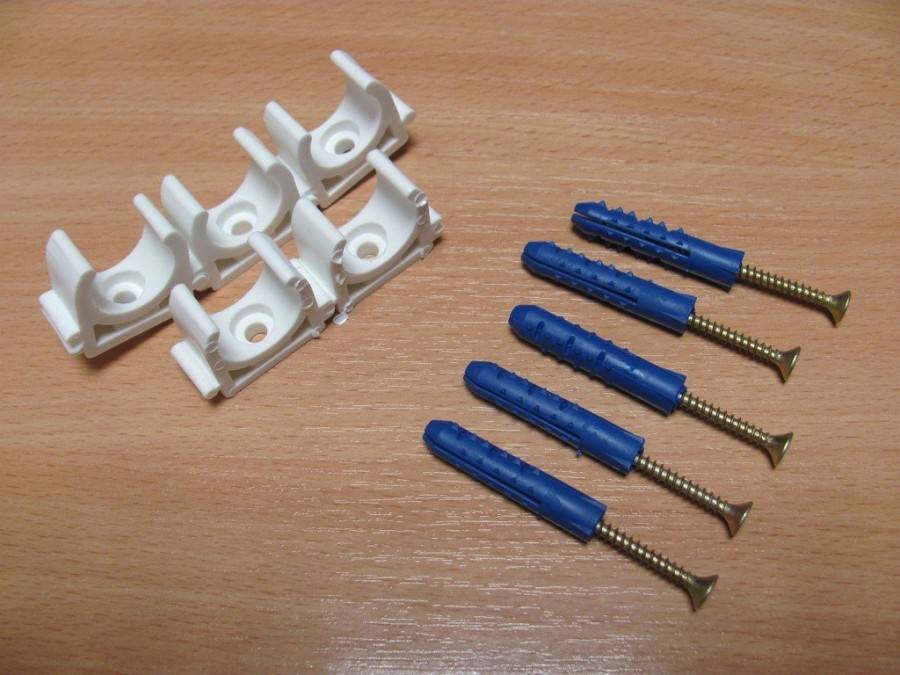

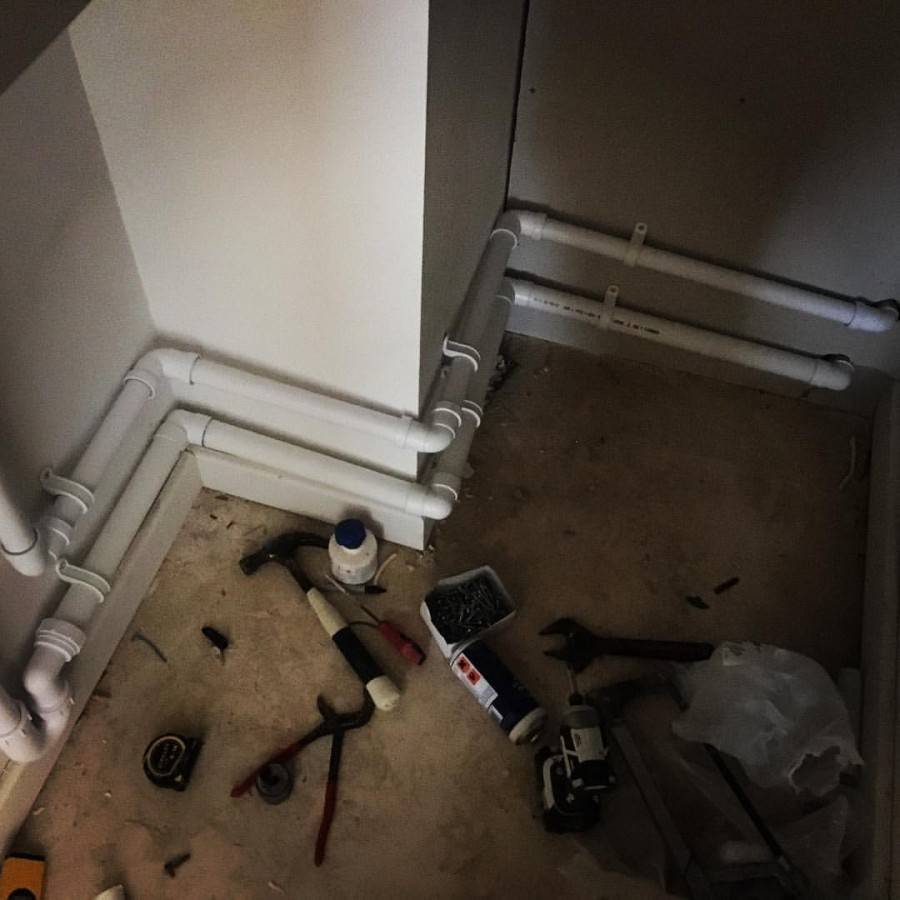

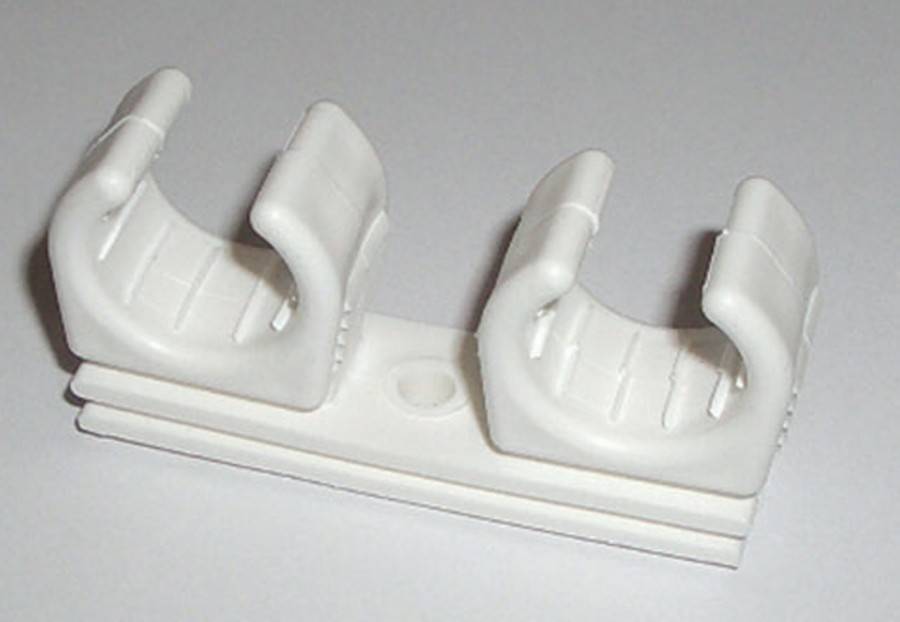

Крепление труб клипсами

Пластиковыми клипсами делают крепление водопроводных труб из полипропилена. Такие крепежи бывают двойными и одинарными. Первые виды устанавливаются для холодного и горячего потока вод. Клипсами выполняют фиксацию легких коммуникаций, которые в диаметре не превышают 5 см. Весь процесс правильно выполнять в такой последовательности:

Размечаем на стене точки для сверления мест под клипсы;
Перфоратором создаем отверстия;
Выполняем вставку дюбели из пластика в клипсы и прижимаем. Если конструктивные особенности требуют саморезы, то необходимо вмонтировать их в отверстия – это увеличит качество фиксации.
Трубопроводы внедряем в расширенные клипсы, которые потом уменьшаются и обхватывают деталь.

Крепить трубы к стенке или другим поверхностям необходимо выполнять с учетом температурного фактора и специфики материала. Если действия должны выполняться для горячего стояка, то нужно устанавливать дополнительные хомуты. Необходимо уменьшить количество сгибов к минимальному количеству – это поможет в будущем снизить уровень засора.

Крепление при помощи кронштейнов

Чтоб надежно зафиксировать металлопластиковый трубопровод необходимо применять специальные кронштейны. Такие крепежи имеют специальные застежки, которые не дает возможности смещаться трубам

Особенно это важно и необходимо, если монтируется вертикальная система коммуникации

Чтоб закрепить трубы из пластика нужно использовать хомуты из металла. Для наружных работ может использоваться и кронштейны из пластика. Располагать крепежи нужно близко к соединениям, что повысит жесткость. При выполнении монтажных работ необходимо соблюдать такие требования и правила:

Прокладку трубопровода в стяжку или штробу необходимо вкладывать их в гофрированную сферу или манжет, что даст возможность свободного расширения для пластика.

Стояки крепить нужно соосным методом. Стоит учесть, что трубы должны иметь расстояние к стенке больше 5 мм.
Расставляя отметки для монтажа крепежей лежака. Нормальный стояк должен обладать наименьшей величиной уклона – от 2 см до 1 метра.
Дистанция между стенкой и трубопроводом максимально влияет на жесткость всей канализации.
Если канализация составная из труб диаметром 10 см расстояние должно быть меньше 80 см.
Установку больших труб системы канализации крепят исключительно с помощью хомутов из металла. Контакт деталей будет иметь самый высокий результат в случае монтажа крепежей одного производителя.

Технические характеристики

Хомуты для пластиковых труб изготавливаются по ГОСТ. По официальным документам определяются технические характеристики, которых обязаны придерживаться производители, чтобы их продукция попала на мировой рынок. К основным параметрам относятся:

номинальный размер;
диаметр соединительной гайки, если она присутствует в конструкции;
ширина крепежа;
максимальный диаметр труб;
допустимая эксплуатационная нагрузка.

Основные параметры должны быть указаны на упаковке, поверхности изделий.

Преимущества пластика:

высокий показатель прочности;
устойчивость к воздействию химических веществ;
низкая цена.

Инструменты и материалы, необходимые для крепежа труб

Крепеж для труб фиксирует инженерные сантехнические коммуникации в заданном положении и придает линейной системе необходимую жесткость и прочность. Большинство держателей для труб крепится непосредственно к несущему основанию стены или потолка. Вначале необходимо подготовить монтажное отверстие для установки фиксирующего элемента. Для этой цели отлично подходит электрический инструмент: перфоратор или ударная дрель. Глубина сверления принимается равной длине анкера, а диаметр отверстия соответствует его диаметру. Крепление для труб в основном комплектуется металлическим шурупом с пластиковым дюбелем.

Подготовительные работы

Прежде чем начинать монтаж чугунных канализационных труб, необходимо проверить их состояние. Они выпускаются двух видов:

Качественные характеристики таких труб, независимо от их вида, проверяются по одной и той же технологии.

Сначала проводится визуальный осмотр. На внешней стороне не допустимы никакие дефекты:

Поверхность должна быть идеально ровной.

Не допускается наличие трещин. Они могут стать причиной появления протечек.

Структура среза трубы должна быть мелкозернистой и однородной.

Чтобы полностью быть уверенным, что качество соответствует сертификату, можно слегка постучать по поверхности. В любом месте звук не должен иметь никаких отличий.

Плюсы и минусы чугунных труб для канализации

Но, несмотря на такое разнообразие материалов для труб, чугунные трубы по-прежнему пользуются популярностью.

Чугунные трубы для канализации гост в основном используют в наружных канализационных системах, так как они являются наиболее подходящими для этого.

Технические характеристики чугунных труб

Чугунные трубы для канализации изготавливаются с помощью метода центробежного и полунепрерывного литья. Чугун является хрупким материалом, при монтаже надо стараться избегать падения и механических ударов труб.

Для защиты от коррозии трубы покрываются с внутренней и внешней стороны нефтяным битумом. Благодаря этому, внутренняя сторона труб становится более гладкой, что снижает трение при прохождении среды через трубы.

Чугунные трубы обладают большей стойкостью к коррозии, чем другие металлические изделия.

Широкое применение имеют раструбные чугунные трубы. Величина расширения таких труб зависит от размера диаметра трубы. Чугунные трубы для канализации гост определяются размерным рядом, указывающим диаметры труб, которые выпускаются.

Преимущества и недостатки чугунных труб

Чугунные трубы обладают повышенной прочностью, надежностью, устойчивостью к резким температурным перепадам. У них наибольший срок эксплуатации, который достигает 80 лет.

Важное преимущество чугунных труб — успешное противостояние коррозии. Немаловажный фактор при выборе чугунных труб — сравнительно невысокая цена

Чугунные трубы являются оптимальным вариантом для использования в канализационной системе для обслуживания многоквартирных домов, крупных промышленных предприятий и других серьезных объектов.

Эти трубы используют и при строительстве частных домов, если хотят, чтобы сливные трубы для канализации были надежными и прочными.

Недостатками чугунных труб является то, что они имеют:

большие затраты материала;
повышенную внутреннюю шероховатость поверхности трубы, что способствует образованию наростов и засорению труб сливаемыми твердыми фракциями за счет сопротивления;
большой вес, что затрудняет монтирование канализационной системы;
высокую стоимость из-за особенностей производства чугуна.

Особенности использования чугунных труб для канализации

Монтаж чугунных труб довольно трудоемкий, так как для их соединения используют или зачеканку стыков с помощью каболки или заливку расплавленной серой.

Более популярны стали трубы из поливинилхлорида, чугунные же целесообразно использовать при строительстве канализационных систем и систем водоснабжения, при строительстве нефтепроводов и для прокладки тепловых трасс.

Чтобы чугунные трубы прослужили как можно дольше, необходимо перед монтажом убедиться в целостности труб и соответствии их нормам.

У труб не должно быть швов и неоднородных включений. Целостность определяется визуальным осмотром и простукиванием

Особое внимание надо уделять стыкам, так как от них будет зависеть дальнейшая эксплуатация и качество соединений

Чугунные трубы соединяются фасонными частями, при этом используются высококачественная пакля, сделанная из волокон конопли, не имеющая посторонних примесей, иначе стык может со временем дать течь, если будет некачественная герметизация.

Если со временем чугунные трубы приходят в негодность, их можно отремонтировать с помощью резиновых прокладок, прижимаемых металлическими обручами.

Трещины могут замазываться с помощью специальных составов. При существенных повреждениях трубы лучше заменить на новые.

Разновидности крепежных элементов

Чтобы надежно зафиксировать ассенизаторский трубопровод, необходимо правильно подобрать патрубки. Прежде чем отправляться в магазин, следует изучить, какие встречаются виды крепления канализационных труб:

Крепеж канализационных труб — схема

обжимными крепежами выполняется фиксация в месте стыковки фитинга и отвода, это обеспечивает герметичное сопряжение элементов конструкции;
в местах, где трубопровод устанавливается на опорных поверхностях, для позиционирования элементов применяются направляющие элементы;
крепление канализационных труб непосредственно к стене проводится с помощью опорного крепежа. Дополнительным элементом монтажа являются резиновые компенсаторы, предохраняющие от вибраций;
на сложных участках прокладки трубопровода необходимо дополнительное крепление, обеспечивающее поддержку конструкций. Для этой цели применяют предохранительные патрубки.
