Как это работает?

Многие никогда не сталкивались с насосами для кухни, поэтому не очень понимают, зачем нужна напорная канализация и что это такое. Следует разобраться, как устроен прибор, как он работает и почему так эффективен.

Насос для канализации состоит из следующих элементов:

• пластиковый резервуар с отверстиями для труб;
• фильтры;
• двигатель;
• устройство запуска.

Опционально могут присутствовать измельчители. Поскольку сточные воды могут источать не самые приятные ароматы, корпус делают герметичным. Также устройство оснащается обратным клапаном, не позволяющим воздуху попадать в квартиру.

Работа происходит по следующему принципу:

1. Сначала вода попадает в резервуар.
2. Устройство автозапуска определяет уровень наполненности емкости и при необходимости включает двигатель (и измельчители, если они есть).
3. Двигатель прогоняет воду через фильтр, под давлением насос подает стоки в канализацию. При этом угол наклона не имеет значения, т. к. прибор может создать необходимый напор даже для подъема воды на значительную высоту.
4. Насос опустошен и снова готов к использованию.

Виды насосов

Насос – это гидравлическое приспособление, предназначенное для откачки жидкости или газообразных веществ. Данные устройства классифицируются по конструкции, принципу действия и назначению. Рассмотрим, какие бывают насосы по типу использования:

1. Фекальный;
2. Санитарный;
3. Дренажный;
4. Комбинированный.

Чаще всего используется фекальный насос для откачки канализации в домашних условиях. Он предназначен для перекачки достаточно больших объемов вод, которые смешаны с твердыми отходами. Их устанавливают в сточные ямы, канализационные колодцы и прочие емкости.

Фото — погружной

Фекальный насос (Grundfos, Wilo) может быть напорный или высокого давления и ненапорный (например, как для ливневой, дождевой канализации или на кухне). Кухонные модели получили большую популярность благодаря наличию режущего и утилизирующего механизмов.

Туалетные модели имеют ряд преимуществ:

1. Простое устройство и схема подключения. Конструкция представляет собой пластиковый корпус в котором установлены двигатель, ножи и фильтр;
2. Его легко можно установить своими руками;
3. Доступная цена.

Санитарный насос применяется в местах общественного пользования для отвода жидкости. Они представлены моделями Sololift (Сололифт), Джилекс и другими. По типу работы относятся к обычным дренажным, но с более узкой сферой использования (для промывки биотуалетов, переносных душей на даче и прочих).

Фото — санитарный

Дренажный насос (DAB, Малыш), для канализации очень похож на фекальный, но работает только в чистой воде. В жидкости допускается наличие небольшого процента примесей или твердых частиц. Нужно отметить, что для принудительной канализации применяется специальный дренажный насос с измельчителем. Это гарантирует продолжительную и эффективную работу приспособления. Они также делятся на виды:

1. Поверхностный;
2. Погружной.

Наружные или поверхностные насосы необходимы для канализации, в которой есть возможность установить устройство рядом со сливной ямой. В емкость опускается шланг, который отсасывает жидкость. Глубинные монтируется непосредственно в сточную яму. Он изготавливается усиленной мощности, т. к. в его конструкции отсутствует шланг – для откачивания жидкости на дне устройства установлен специальный фильтр с компрессором и ножом. Такое оборудование более удобно в условиях частного применения, т. к. он включается и отключается автоматически. Для этого приспособление оснащается специальным датчиком уровня воды или давления. При изменении показателей до предельных границ, насос включается или выключается.

Фото — дренажный

В зависимости от виды монтажа бывает стационарный и подвижный.

У дренажных моделей много достоинств:

1. Простота использования;
2. Эти насосы отлично подойдут для выкачки малых объемов из канализации;
3. Высокие показатели прочности и долговечности;
4. Доступность;
5. Возможен подбор на любые потребности;
6. Производительность.

Для очистки воды и стоков промышленной канализации, многоэтажных домов и т. д. нужно подобрать канализационные насосные станции. Главным механизмом действия являются многочисленные насосы, которыми оснащена КНС. С их помощью из определенного места откачиваются сточные воды, фекалии, любые другие отходы и переносятся либо в специальный накопительный резервуар, либо в место сброса и утилизации. Станция может использоваться также как устройство для чистки воды в частном доме, если дополнительно оборудована фильтрами. Удобно применять такую конструкции в небольших районах, где есть возможность подсоединить канализационные отводы нескольких домов к КНС.

Достоинства:

1. Промышленный идеально подходит для экстремальных условий работы;
2. Чрезвычайно высокая производительность и эффективность;
3. Способность переработки больших объемов отходов.

Недостатки:

1. Высокая стоимость;
2. Сложность монтажа и ремонта. Зачастую эти модели устанавливаются в отдельное отверстие в земле. Любые устройства шахтного зависят от особенностей грунта, уровня подземных вод и промерзания.

Производители и модели

Индивидуальные канализационные установки производит не так много фирм. Тем не менее, диапазон цен довольно широкий. Традиционно, европейские производители отличаются хорошим качеством, но высокими ценами. Никто не удивится, если сказать, что китайские канализационные насосы стоят меньше, но и качество у них хуже. В общем, выбор, как обычно — дорого и качественно, или дешевле и…

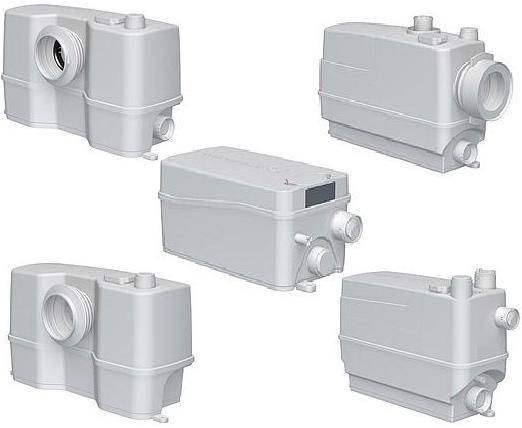

Установки принудительной канализации Grundfos (Грюндфос) — Sololift (Сололифт)

Известный производитель сантехники Grundfos (Грюндфос) выпускает насосы для принудительной канализации Sololift (Сололифт). На данный момент запущена модифицированная линейка Sololift2. В ней нет подвижных частей, имеющих контакт со стоками. Исключение — измельчитель, но его привод тоже «сухой». Это делает ремонт не таким неприятным занятием. Есть несколько моделей Сололифт для разных случаев:

Насосы для канализации Сололифт — не самое дешевое оборудование, но они работают надежно, соответствуют заявленным характеристикам. Фирма также поддерживает гарантийный ремонт.

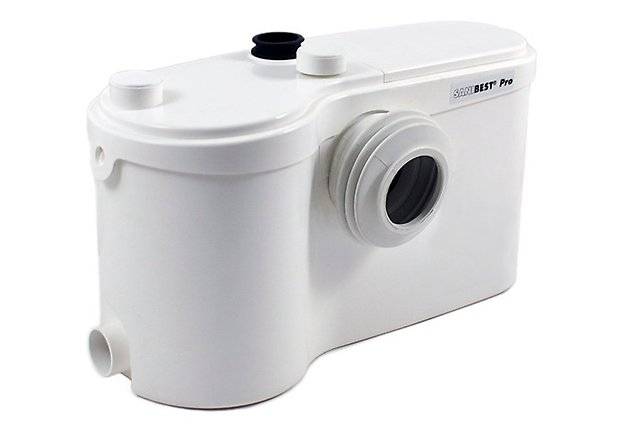

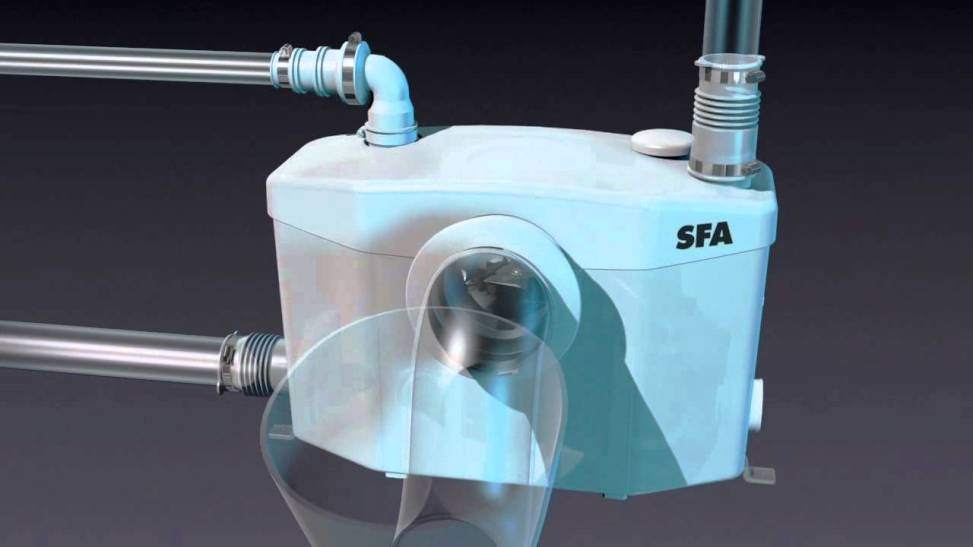

Насосы для туалетов, ванных комнат, кухонь и технических помещений SFA

Эта фирма специализируется на производстве сантехнических насосов. Есть несколько линеек для решения разных задач, подключения различных устройств:

Продукция фирмы SFA работает надежно, стоит она немного меньше Грюндфуса. Можно подобрать модель под любую комбинацию сантехники. В общем канализационный насос SFA — хороший вариант. Установка оборудования стандартна — поставить в любом удобном месте. Есть только одно ограничение — лучше, чтобы отводной трубопровод начинался с вертикального участка, если таковой имеется на вашей трассе. Если такое невозможно, длина горизонтального участка должна быть не более 30 см.

Высоту вертикального участка рассчитывается с учетом того, что горизонтальный должен иметь уклон в сторону входного отверстия не менее чем 1% (1 см на 1 метр трубы).

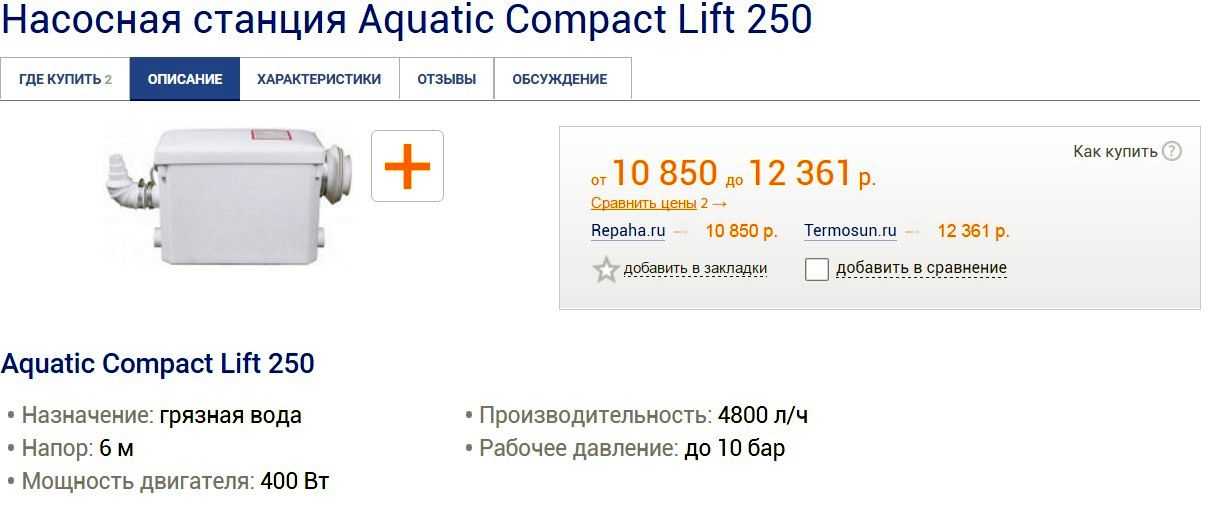

Фекальные насосы CompactLift фирмы Aquatik

Насосы для унитаза Компакт Лифт производит китайская фирма Акватик. Это более бюджетный вариант индивидуальных канализационных установок. Отличаются низким уровнем шумов.

На данный момент есть только три модификации:

Фирма Aquatik предоставляет гарантию на свои насосы для ванных комнат и туалеты — 1 год с момента продажи. Нарушение эксплуатации (наличие волокнистых включений в стоках) может стать причиной отказа в гарантийном ремонте.

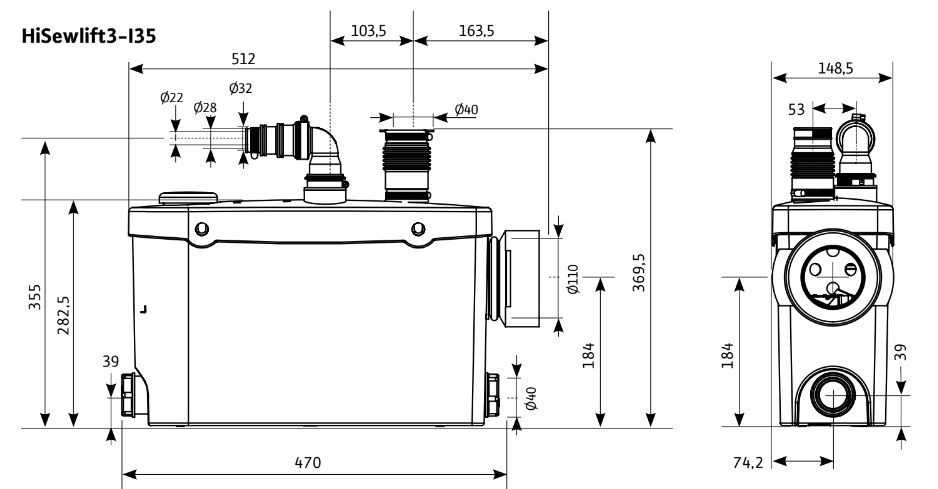

Канализационные насосы Willo

Немецкая фирма Вилло (Willo) известна тем, что выпускает надежные устройства. Не исключение и насосы для унитазов. Хорошее качество пластика, толстые стенки резервуара, надежный насос. Есть следующие модели:

Ассортимент канализационных насосных установок Willo позволяет решить любые задачи при необходимости оборудования ванных и туалетных комнат в частных домах. Для коммерческого или более интенсивного использования у Вилло существуют другие решения.

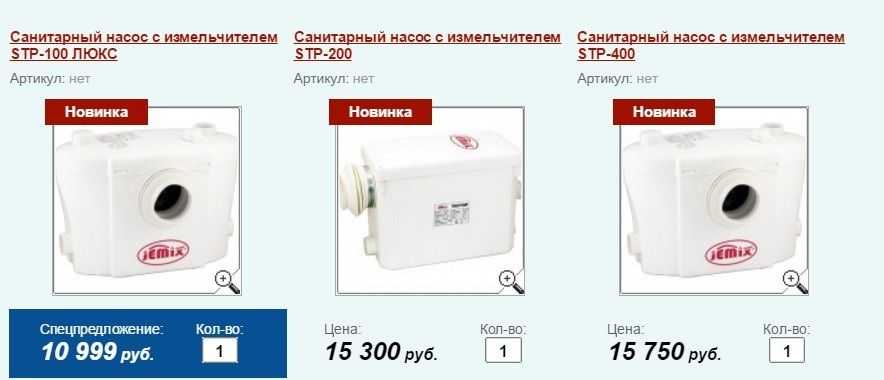

Напорные канализационные насосы STP (Jemix)

Эти индивидуальные канализационные установки производятся в Китае. Ценовая категория — средняя. Отзывы, как водится, разные — кого-то полностью устраивает, ком-то категорически не нравится.

Итак, вот какие насосы для канализации предлагает Jemix:

От описанных выше отличается повышенной мощностью — некоторые модели поднимают стоки на 9 метров. Большинство описанных выше канализационных напорных насосов могут поднимать вверх стоки на 4-5 метров. Так что в этом Джемиксы выигрывают. По этому параметру у них есть только один конкурент — Sololift Grundfos с его высотой подъема 8 метров. Но ценовая категория у него совсем другая (как и качество, впрочем).

Канализационная насосная станция SFA

Компания SFA производит высоконадежные канализационные насосные станции (станции КНС) для откачивания всех поступающих стоков, вклюсчая жирные и горячие.Станции собирают стоки от унитазов, кухонных моек, сантехники в ванных комнатах.

Мы предлагаем канализационные станции как с системой измельчения на базе качественных измельчителей ProX K2 (собственная запатентованная разработка), откачивающие по трубам 50/ мм, так и станции без системы измельчения. Это модели SANICUBIC 1 VX, SANICUBIC 2 VX, приставка VX означает использование вортексного колеса для откачивания. В таких станциях используется напорная канализация 80/100 мм, что позволяет откачивать без измельчения и более качественно справляется с посторонними предметами. Возможности вортексного колеса позволяют откачивать предметы длиной до 8 см. Хорошо справляются с влажными салфетками и некоторыми другими средствами гигиены. Если у вас есть возможность для установки напорной канализации 80/100 мм, мы настоятельно рекомендуем выбирать станции КНС без системы измельчения. Система измельчения в таких канализационных станциях НЕ ТРЕБУЕТСЯ!

Бытовые и профессиональные КНС с измельчителями делятся на несколько типов по назначению и по количеству двигателей. Все модели Sanicubic с измельчителем можно использовать ка в загородных домах, так и в офисах, гостиницах и иных помещениях.

Установил насос – живи в комфорте!

Напорная канализация имеет несомненные достоинства перед самотечной системой:

1. Можно использовать трубы, диаметр которых намного меньше, чем у обычных систем. Это автоматически делает обустройство канализации дешевле;
2. Нет нужды копать слишком глубокую траншею и соблюдать уклон для трубы, что также упрощает работу и снижает ее стоимость;
3. Вероятность засорения труб минимальна, особенно при использовании систем с измельчителями.

При всем удобстве таких систем нужно отметить, что они нуждаются в обслуживании. Обслуживание будет тем реже, чем точнее будет подобрана модель насоса к вашим непосредственным нуждам. Качество агрегата также играет не последнюю роль, особенно если говорить о постоянном использовании принудительного насоса. Кроме того, он должен быть правильно установлен, поэтому лучше всего воспользоваться услугами профессионалов.

Монтаж сололифта

При покупке принудительной канализационной системы обратите внимание на то, что различные сололифты предназначены для разных сантехприборов. Производители выпускают их отдельно для:. Производители выпускают их отдельно для:

Производители выпускают их отдельно для:

1. унитаза;
2. раковины;
3. ванны;
4. душевой кабины.

Совет от профессионала:

Диаметр входного отверстия сололифта должен соответствовать диаметру выпуска сливной канализационной трубы. В противном случае установка будет неправильной.

Монтаж принудительной канализации можно осуществить своими руками, призвав на помощь специалистов лишь для подключения ее к электросети. Принудительный слив устанавливается согласно инструкции.

Оптимальным вариантом считается такое расположение трубопровода, при котором его начало имеет строго вертикальное положение, а далее он проходит горизонтально, с некоторым уклоном. Основные параметры для горизонтальных и вертикальных участков трубопровода, а также значение уклона прописываются в техническом паспорте сололифта или в инструкции по монтажу.

На рисунке наглядно представлена обратная зависимость длины вертикального стояка от размеров горизонтального. Если вертикальный участок трубопровода поднимается на высоту не более 1 м, то длина горизонтальной трубы может быть 50 м. Но если высота трубопровода 4 м, в длину по горизонтали он не может превышать 10 м.

В качестве примера представляем фрагмент инструкции к принудительной канализации:

В устройство впуска вставьте сливную трубу от унитаза или сифона.
Противоположную часть сололифта подведите к канализационному стояку.
Подключите сололифт к электрической сети через розетку или напрямую, в щиток

Важно, чтобы система была обеспечена устройством защитного отключения (УЗО).

Таким образом, осуществить самостоятельный монтаж довольно просто при наличии хотя бы незначительных навыков. В иных случаях лучше доверить его специалистам. В остальном системы принудительной канализации практически не имеют ограничений в применении и станут отличным помощником в перепланировке жилья.

Иногда случается, что в приобретенной квартире сантехнические и подсобные комнаты располагаются не совсем так, как хотелось бы новому хозяину в соответствии с интересной задумкой интерьера. А может быть, просто в частном доме возникает необходимость переоборудовать коллектор с тем, чтобы доставить несколько новых бытовых приборов. В этих и других случаях может возникнуть проблема отвода стоков в центральный стояк. Решить вопрос без максимальных трат финансов, времени и сил поможет принудительная канализация (сололифт).

Подобное устройство представляет собой мощный фекальный насос со встроенным механизмом для измельчения фекального мусора и дальнейшей его транспортировки по трубам канализации.

Использовать такой принудительный насос актуально в таких случаях:

• Перепланировка квартиры или частного дома с изменением места кухни или подсобного помещения (прачечной);
• Необходимость установить в доме или квартире бытовую технику, работающую с водой, на нестандартных для этого местах;
• Монтаж и обустройство прачечной или санузла в подвальных помещениях, где канализационный трубопровод будет проходить ниже уровня центрального слива;
• Принудительная транспортировка стоков из сборного колодца частного дома до септика при условии слишком большой протяженности трубопровода.

• Так, с использованием подобного устройства удается избежать сложного, грязного и дорогостоящего ремонта по перепланировке здания;
• Компактность приспособления
  позволяет установить его непосредственно за или под сантехническим прибором, скрывая от посторонних глаз и не нарушая картинку интерьера;
• Мощность сололифта
  позволяет поднимать стоки в слив на высоту от 5 до 7 метров, и транспортировать их к накопителю на расстояние до 100 метров по горизонтали.
• Производительность и качество измельчающего механизма
  позволяет превращать фекальные стоки с содержанием мусора в воду кашеобразной консистенции, что дает возможность транспортировать её в слив по трубам малого диаметра (18-40 мм);
• Удобное расположение канализационных труб в помещении
  благодаря из малому сечению;
• Наличие в установке специального угольного фильтра
  , который предотвращает попадание неприятных канализационных запахов в помещение;
• Сравнительно низкий уровень шума установки
  , что делает применение сололифта максимально комфортным для всех домочадцев.

Поверхностные устройства

Приборы поверхностного типа, предназначенные для откачки нечистот, размещают поблизости от коллектора, собирающего и перемещающего сточную жидкость, или в любом самом удобном для монтажа смотровом колодце. Последний вариант установки называется сухим.

Поверхностные модели также принято считать насосными станциями для принудительной канализации по причине наличия отдельных частей, собираемых в одну конструкцию. Загрязненная жидкость в данном случае всасывается через шланг, подсоединенный к насосу и опускаемый на дно накопительного резервуара.

Выбирая поверхностный агрегат, особое внимание надо обращать на такой показатель, как глубина всасывания — ее производитель указывает в прилагаемой к оборудованию инструкции. Чаще всего это 8 — 10 метров, а вот с большего расстояния он стоки из накопителя не поднимет. Нужно учитывать как высоту резервуара, так и расстояние от него до насоса

Нужно учитывать как высоту резервуара, так и расстояние от него до насоса.

Поверхностный маломощный прибор для принудительной канализационной системы — это компактное устройство, которое располагают рядом с накопительной емкостью. Чтобы смонтировать более мощное оборудование для откачки стоков, для него необходимо подготовить специальное место с надежной фиксацией к полу.

Устанавливая наружный агрегат, следует позаботиться о его надежной защите от влаги. В отличие от погружного канализационного насоса, он не предназначается для использования во влажной окружающей среде. Его корпус отличается минимальной защитой от воды. Если жидкость попадает внутрь поверхностного устройства, велика вероятность замыкания.

Такой насос стоит недорого, он прост в эксплуатации, но сильно шумит. Его лучше размещать в подвале или ином отапливаемом помещении. Но, если насосом будут пользоваться время от времени, чтобы откачать септик, тогда предпочтительнее погружные установки.

Как правильно выбрать насосную установку Sololift2?

Существует ряд нюансов, благодаря которым можно подобрать подходящую модель. Специалисты рекомендуют руководствоваться такими критериями:

• Заранее определиться с компоновкой санузла. В частности, продумать какие элементы будут подключаться к насосу в дальнейшем. Это поможет сразу определить количество дополнительных патрубков.

• Учитывать высоту подачи стоков. Этот нюанс определяет мощность насосной установки.

• Обязательно учитывается факт, что стоки отводятся по одной магистрали.

• Определиться с габаритами, что позволит сделать оборудование незаметным на фоне общего интерьера.

Кроме этого, важно учитывать предназначение насосной установки: чёрные и серые стоки

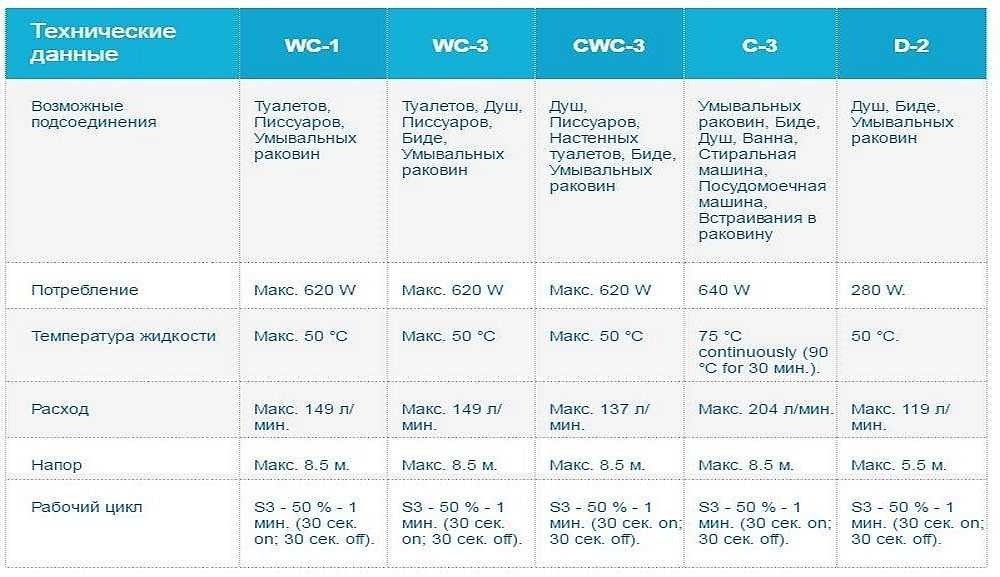

Параметры насосов	SOLOLIFT 2 WC-1 с измельчителем	SOLOLIFT 2 WC-3 с измельчителем	SOLOLIFT 2 CWC-3 с измельчителем	SOLOLIFT 2 C-3 без измельчителя	SOLOLIFT 2 D-2 без измельчителя
Какие сантехприборы можно подключить	Основной прибор – унитаз напольный Дополнительный один (на выбор) – писсуар – раковина (умывальник)	Основной прибор – унитаз напольный Дополнительные три (на выбор) – писсуар – раковина (умывальник) – биде – душ	Основной прибор – унитаз настенный Дополнительные три (на выбор) – писсуар – раковина (умывальник) – биде – душ	– раковина (умывальник) – биде – душ – ванна – стиральная машинка – посудомоечная машинка	– раковина (умывальник) – биде – душ
Мощность	620 Вт	620 Вт	620 Вт	640 Вт	280 Вт
Расход (макс.)	149 л/мин.	149 л/мин.	137 л/мин.	204 л/мин.	119 л/мин.
Напор (макс.)	8,5 м	8,5м	8,5 м	8,5 м	5,5 м
Температура перекачиваемой жидкости (максимальная)	50 °C	50°C	50°C	75°C (кратковременно в течении 30 минут – 90°C)	50°C
Температура окружающей среды	от +5°C до +35°C
Напряжение / частота	однофазное 220-240 В – 10 %/+ 6 % / 50 Hz
Номинальный ток	3 А	3 А	3 А	3,1 А	1,3 А
Класс изоляции / защиты	F / IP 44
Кабель питания	Длина кабеля – 1,2 м; сечение – 0,75 кв.мм.
Рабочий цикл	S3 – 50 % – 1 мин. (30 сек. – вкл.; 30 сек. – выкл.)
Предельные уровни жидкости над дном для пуска/остановки	72 мм / 52 мм	72 мм / 52 мм	72 мм / 52 мм	65 мм / 35 мм	58 мм / 35 мм
Емкость резервуара	9 литров	9 литров	9 литров	5,7 литра	2 литра
Основной входной патрубок (для унитаза)	DN 100 мм	DN 100 мм	DN 100 мм	–	–
Другие (дополнительные) входные патрубки	32, 40 мм	32, 40, 50 мм	32, 40, 50 мм	32, 40, 50 мм	40, 50 мм
Напорный патрубок	22, 25, 28, 32, 40 мм	22, 25, 28, 32, 40 мм	22, 25, 28, 32, 40 мм	22, 25, 28, 32, 40 мм	22, 32 мм
Максимальные габариты (ДxВxШ)	452x263x176 мм	453x263x176 мм	422x280x165 мм	444x256x159 мм	376x148x165 мм
Масса (нетто)	7,3 кг	7,3 кг	7,1 кг	6,6 кг	4,3 кг

Краткий обзор популярных моделей Сололифта

На рынке подобного оборудования достаточно много популярных и зарекомендовавших себя производителей и марок. Предлагаем изучить некоторые модели.

Насосная установка Sololift WC1

Данный тип насоса для унитаза оснащается механизмом измельчения. Благодаря этому фекалии, туалетная бумага и прочие предметы превращаются в однородную массу, которая эвакуируется в сливную трубу и не засоряет сток. Прибор имеет защиту электродвигателя от перегрева: как только температура мотора достигает критической отметки, устройство отключается. После остывания установка перезапускается автоматически. Канализационный насос с измельчителем имеет компактные габариты и без труда устанавливается за унитазом.

Объём резервуара устройства составляет 9 л, вес – 7,3 кг. Для нормальной работы сливной системы рекомендуется монтировать устройство на расстоянии до 150 мм от унитаза. Фиксируется установка на горизонтальной поверхности при помощи винтов и дюбелей.

Канализационная установка Grundfos Sololift D-2

Данное оборудование используется для слива жидкости, в которой отсутствуют примеси (твёрдые частицы, фекалии, прочее). Его можно установить в частном доме либо квартире. Насос для канализации на кухниСололифт Grundfos D-2 оснащён двумя входными отверстиями, что даёт возможность одновременно подключить сразу 2 прибора.

Оборудование отличается экономным расходом электроэнергии, а также низким уровнем шума и вибрации. К отличительным особенностям установки следует отнести:

• длительный гарантийный эксплуатационный срок от производителя (до 24 месяцев);
• наличие сухого ротора электромотора;
• отсутствие токсинов в материале, из которого изготовлен корпус;
• простоту установки и настройки оборудования.

Вес насосной установки составляет 4,3 кг, объём резервуара устройства – 2л. Насосная станция работает от бытовой электросети в 220 В.

Насос канализационный Sololift WC-3

Модель канализационной станции WC-3 может работать не только как насос-измельчитель для унитаза, но и применяться для подключения раковин, биде, ванных и душевых кабин. Сололифт этой модификации позволяет задействовать одновременно три точки водопотребления и унитаз.

Весит конструкция насосной станции 7,3 кг, а её вместительность составляет 9 л. Особенностью модели является наличие гидравлической принудительной системы вихревого типа, которая эффективно устраняет образование засоров. Корпус установки изготовлен из высокопрочного полимера. Высокий уровень герметичности оборудования полностью минимизирует риск появления протечки.

Установка Sololift D-3

Модель SololiftD-3 применяется для отвода сточных вод (без твёрдых примесей и туалетной бумаги) ванных комнат и кухонь. Данный насос в состоянии обеспечить работу одновременно 3 приборов, для чего в конструкции предусмотрено соответствующее количество отверстий.

Оборудование устанавливается ниже точки слива канализационной системы. Вес данной модели Сололифт для раковины, биде и душевой кабины составляет 3,5 кг. Насос способен перекачивать жидкость до 60 л/мин, а максимальная высота подачи равна 5,5 м.

Система Grundfos Sololift C-3

Оборудование предназначено для подключения к канализационной магистрали стиральных и посудомоечных машин, душевых кабин, раковин и моек для кухни. Канализационный насос модели С-3 имеет в конструкции отводные отверстия, позволяющие эксплуатировать одновременно 3 прибора.

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО «АСП Северо-Запад»

“Модель насосной станции не оснащена измельчителем, поэтому использовать для подключения к унитазу её нельзя. Также исключается попадание в канализационную систему отходов продуктов питания, которые могут вызвать поломку агрегата”.

Сололифт С-3 используют для отвода больших объёмов жидкости. Эта насосная установка в состоянии удалять сточные воды, температура которых достигает 90°С.
