Как правильно вязать арматуру для ленточного фундамента

Подготовка и разметка участка для фундамента

   Возводить ленточный фундамент, как и любой другой необходимо только на подходящем для него типе грунта.  Если Вы определились что для участка подходит именно ленточный фундамент, значит Вам известны все свойства грунта и вес будущего здания позволяет использовать именно этот тип основания.  Исследование грунта не рекомендуется игнорировать, поскольку это может привести к часто непоправимым последствиям в виде растрескивания здания и к не пригодной для эксплуатации конструкции.

  Прежде всего, необходимо очистить участок и прилегающую территорию от крупногабаритного мусора и посторонних предметов. Проложить подходные пути к объекту, возможно необходимо будет соорудить настилы из твердых материалов в виде прочных и неразмокаемых панелей, на больших объектах для этого временно укладывают б/у плиты. Такие меры необходим на в случай затяжной сырой погоды, которая с одной стороны будет позволять производить монтажные работы, а с другой стороны много грязи на подходных путях к объекту будет создавать множество трудностей по передвижению во время работы.

  После очистки участка, необходимо выполнить самый важный этап возведения фундамента – его разметку на участке. От качества разметки зависят правильные пропорции основания. Равномерность и пропорциональность фундамента – это залог равномерного распределения нагрузки коробки дома на него.

   Для разметки ленточного фундамента необходимо: снять верхний слой грунта  почвы на глубину до 20 см и разровнять его в одну плоскость.  По углам периметра будущего фундамента, используя деревянные колышки необходимо натянуть шнурку, которая будет обозначать границы фундамента. Шнурка и колышки должны устанавливаться на расстоянии примерно на 10 см больше реальных сторон и углов фундамента, для того что бы удобно было копать траншею под фундамент. Удобно выполнять разметку от центра фундамента, натянув шнуркой длину диагонали и таким образом получить правильные углы фундамента. Но все стороны и диагонали должны быть в одной пропорции. Натянув шнурку по границам будущего фундамента, необходимо проверить диагонали периметра, их разница не должна превышать 2 см.

   Далее, можно приступать к копке траншеи и выборки грунта. Копать можно как в ручную или используя эксковатор. После экскаваторных работ, дно и стороны траншеи необходимо будет ровнять вручную лопатой. Выбранный грунт сбрасывается за периметр фундамента или же частично во внутрь, если высота фундамента позволяет просыпать центральную часть.

Виды арматуры для фундамента

В соответствии со сводом правил СП 63.13330.2012 «Бетонные и железобетонные конструкции. Основные положения», для армирования железобетонных конструкций следует применять отвечающую требованиям соответствующих стандартов или утвержденных в установленном порядке технических условий арматуру следующих видов:

  • горячекатаную гладкую и периодического профиля с постоянной и переменной высотой выступов (кольцевой и серповидный профиль соответственно) диаметром 6-50 мм;
  • термомеханически упрочненную периодического профиля диаметром 6-50 мм;
  • холоднодеформированную периодического профиля диаметром 3-16 мм;
  • арматурные канаты диаметром 6-18 мм.

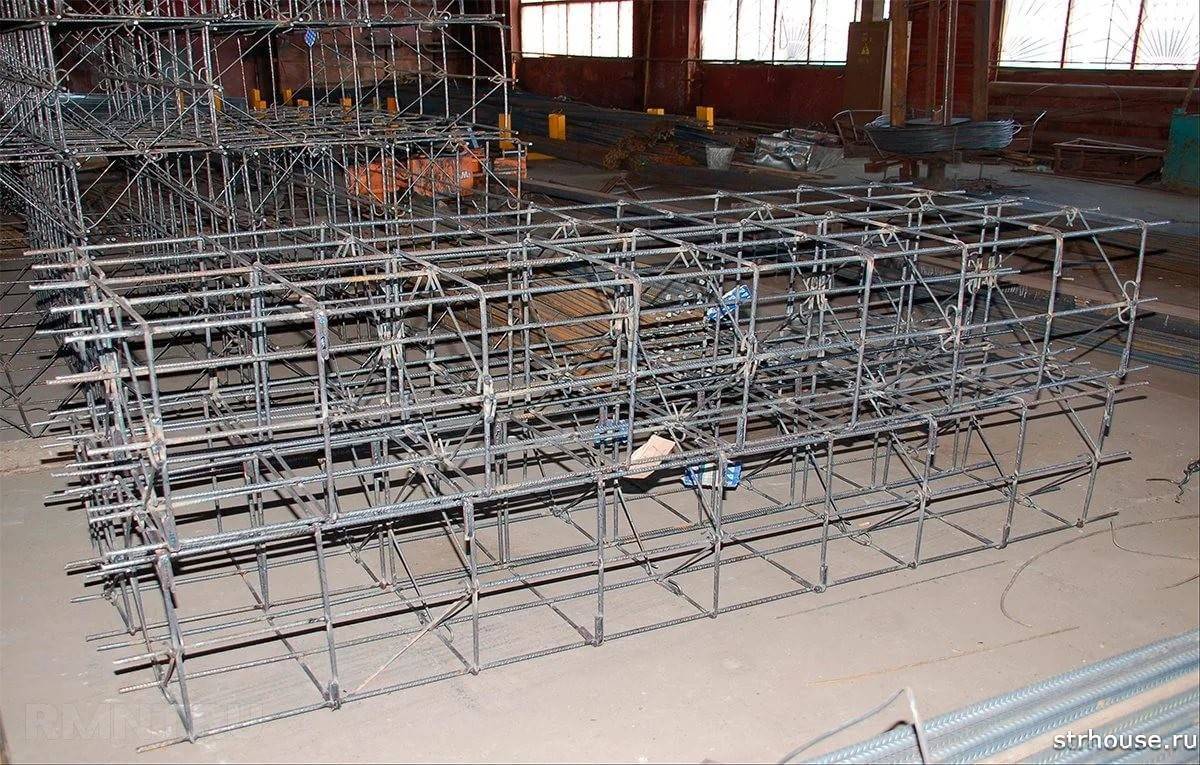

Арматурный каркас представляет собой металлический скелет, состоящий из продольных прутьев, проходящих вдоль фундамента, и поперечных прутьев-хомутов, поддерживающих продольные прутья в правильном пространственном положении.

Различают два вида арматурных каркасов – сварные и вязаные. Сварные каркасы изготавливают в заводских условиях с применением технологии сварки, не допускающей ослабления арматуры. В полевых условиях использовать сварку не рекомендуется, так как сварные швы ухудшают физико-механические свойства металла в районе шва, что может привести к разрушениям и потери целостности металлического каркаса.

Вязаный арматурный каркас сооружается на месте. Рабочая продольная арматура связывается с поперечной при помощи тонкой стальной проволоки, которая надежно фиксирует прутья в правильном положении.

Рабочая продольная арматура определяется расчетом, а для одноэтажных зданий и временных сооружений назначается конструктивно, не менее 0,1% от площади поперечного сечения фундамента. Диаметр арматуры для ленточного фундамента должен составлять при длине здания:

  • до 3 м – не менее 10 мм;
  • более 3 м – не менее 12 мм.

В качестве продольной арматуры используют рифленые пруты, т.к. они имеют большую прочность и способны лучше сопротивляться изгибающим усилиям.

Поперечная арматура назначается конструктивно, диаметром 6 мм при высоте фундамента до 80 см, в других случаях ставят арматуру диаметром 8 мм. Диаметр поперечной арматуры не должен быть меньше четверти диаметра продольной арматуры. Шаг конструктивной арматуры составляет 30-80 см. В качестве поперечной арматуры подойдут обычные гладкие пруты, т.к. они не несут на себе нагрузку, а только поддерживают продольные прутья в правильном положении.

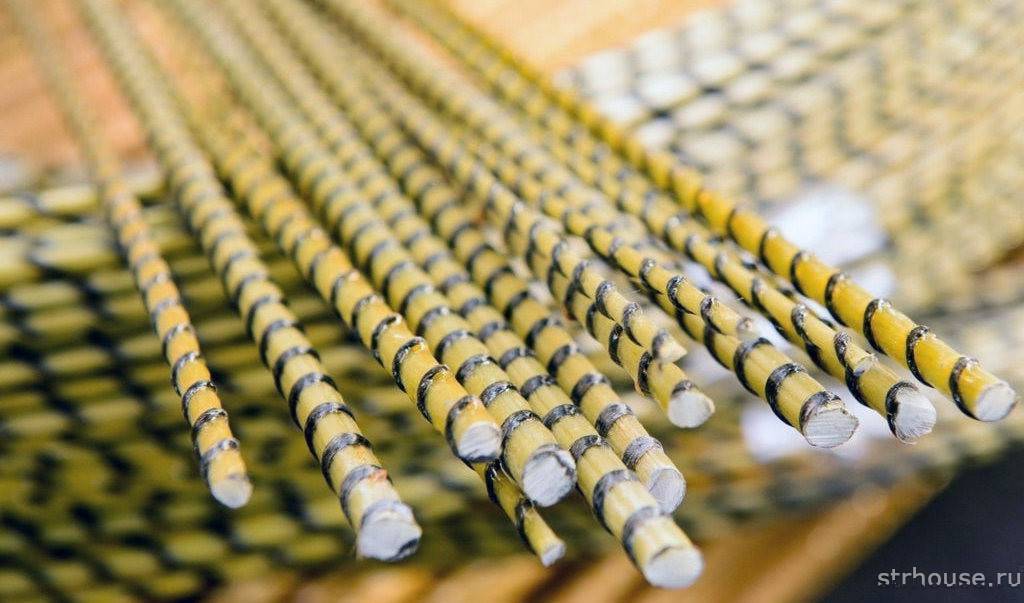

Альтернативой традиционной стальной арматуре является композитная арматура, появившаяся не так давно. К ее достоинствам можно отнести следующие факторы:

  • Цена. Арматура из стекловолокна дешевле стального прута.
  • Легкость и прочность. Несмотря на то, что вес стекловолоконных прутьев намного ниже, чем стальных, их прочность примерно в 3 раза выше.
  • Стойкость к коррозии и долговечность. Стекловолокно не подвержено коррозии, поэтому срок службы таких элементов не ограничен.
  • Композитная арматура не намагничевается и не создает помех радиоволнам.

Какую арматуру используют?

Первым этапом создания армирования является выбор арматуры. По материалу изготовления арматура, используемая для фундаментных каркасов делится на металлическую и композитную. Каждый из этих вариантов имеет свои плюсы и минусы.

Металлическая

Это классический проверенный вариант материала. При возведении частных домов применяется металлическая арматура, изготовленная по ГОСТу 5781-82.

Арматура, соответствующая данному стандарту делится на 6 классов. Чем выше класс, тем прочнее материал.

В малоэтажном строительстве применяется в основном материал 3 класса с диаметром 12-18 мм. Из него выполняют продольные элементы каркаса, которые несут основную нагрузку армирования.

Для хомутов, перемычек и дополнительных элементов используется гладкая арматура первого класса. Она дешевле более прочных аналогов, при этом хорошо гнется, облегчая работу мастера.

Композитная

Это современный материал, применяемый в строительстве бетонных конструкций только в последние годы.

Сырьевой основой изготовления композитных прутков может быть:

  • базальтопластик;
  • углепластик;
  • стеклопластик.

Композитная арматура дороже металлической. Но ее популярность растет, так как она обладает более привлекательными характеристиками. Из трех основных вариантов композитного материала наиболее востребованной стала стеклопластиковая арматура. Ее цена ниже стоимости двух других вариантов, а показатели прочности достаточно высокие.

Композитный вид материала в отличие от металлической имеет низкую теплопроводность. Поэтому каркасы из нее не повышают уровень теплопотери здания через фундамент. Кроме того, композитные прутья не подвержены негативному воздействию перепадов температуры и повышенной влажности. Поэтому она более долговечна.

Главные отличия композитного (полимерного) материала от металлического:

  1. Композитные прутья можно только связывать, их нельзя соединять сваркой.
  2. Полимерные материалы при сильном нагревании теряют упругость, чего не происходит с металлом.
  3. Упругость стеклопластика в обычном состоянии в разы меньше, чем у металла.
  4. Стеклопластик является слабогорючим самозатухающим материалом, в то время как металл относится к материалам негорючим.
  5. По показателю теплопроводности выигрывает стеклопластик.
  6. Композитная арматура не проводит электричество.
  7. Стеклопластик не поддается коррозийным процессам.
  8. Полимерные прутья в 3,5 раза легче металлических.
  9. Прочность на растяжение у композитной арматуры на порядок выше.

Несколько слов об особенностях ленточного фундамента

Ленточный тип фундамента можно смело назвать универсальным, наиболее распространённым, дающим возможность возведения зданий из практически любых строительных материалов. Повсеместное использование этой конструкции основания объясняется в том числе и значительной экономией средств, простотой и доступностью её самостоятельного обустройства, а также тем, что ленточный фундамент всесторонне испытан очень широкой практикой его многолетней эксплуатации.

Ленточный фундамент по праву занимает лидирующие позиции, как наиболее популярный у застройщиков тип основания для зданий

Сам по себе такой фундамент представляет собой железобетонную ленту, которая может иметь разную ширину, толщину и высоту. Эти параметры зависят от проекта будущего здания – размеров стен и материала, из которого планируется возвести стены, общей массивности строения, состояния грунтов на участке застройки и целого ряда других важных факторов. Но в любом случае ленточный фундамент устанавливается по периметру будущего строения, имеет замкнутый контур, который и предназначается для дальнейшего возведения несущих стен. При необходимости этот вид фундамента дополняется внутренними перемычками, которые становятся основой для возведения на них внутридомовых капитальных перегородок.

Глубина залегания подошвы ленты может существенно различаться, в зависимости от конкретных обстоятельств. Так, при неустойчивых верхних слоях грунта на участке ведения строительства, подошва ленточной основы полностью заглубляется ниже уровня промерзания или же исполняется в сочетании со свайным фундаментом. Если же грунт плотный, или же тогда, когда планируется строительство небольшого по общей массе здания, то вполне можно обойтись малозаглубленным ленточным фундаментом.

Фундаментная лента может быть глубокого или малого заложения, иногда усиливается дополнительно монолитными сваями

Как бы то ни было, требования к полноценному и качественно исполненному армированию равнозначно важны для любой разновидности ленточного фундамента. Только при таком условии основа оптимизирует нагрузку от стен дома на грунт по всему периметру строения, что минимизирует риск проседания здания, перекос и деформацию всех его составляющих строительных конструкций.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

  • h – высота фундамента (900 мм);
  • w – ширина фундамента (400 мм);
  • Sₒ – площадь поперечного сечения фундамента;
  • Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
  • r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
  • D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

  • L – длина фундамента (8000 мм);
  • W – ширина фундамента (5000 мм);
  • P – периметр;
  • N – количество продольных элементов (в нашем случае 6 штук);
  • X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

  1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
  2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.
  5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

  1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
  2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
  3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
  4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3. Вариант № 3

Вариант № 3

  1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
  2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
  3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

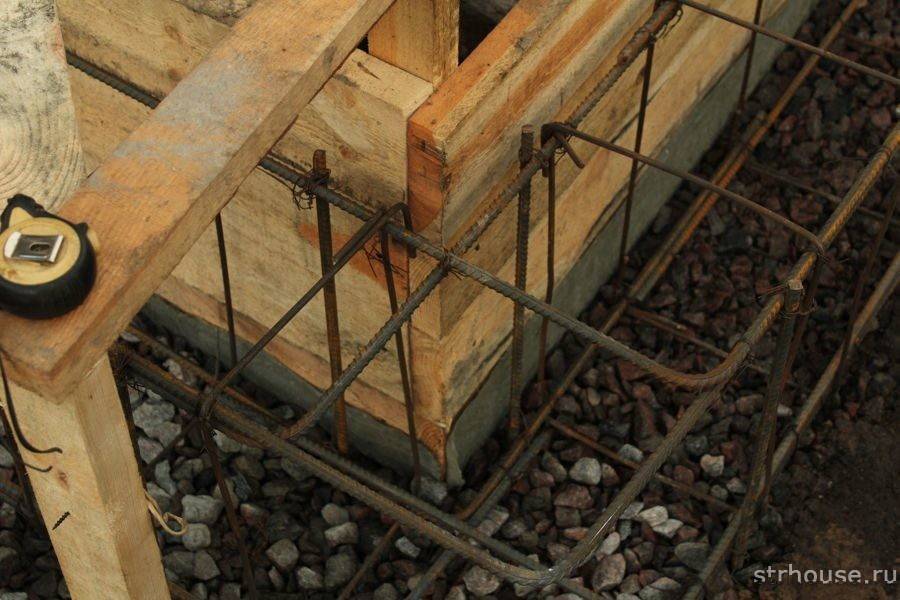

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в СП 50-102, 52-101. В них указано, как правильно располагать и вязать арматурные сетки, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

  • арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
  • сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
  • П-образными хомутами стержни сеток перевязывают между собой по торцам;
  • в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
  • под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
  • допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

  • сетка из 6 мм проволоки в верхнем слое;
  • аналогичная сетка в нижнем слое;
  • усиление ребер УШП или гладкой плиты (толщина 30 см и боле) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

  • вырезание отверстий в сварных сетках с загибом стержней вверх;
  • окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
  • не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

  • стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
  • схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Вязание арматуры своими руками

При всем многообразии специализированного строительного инструмента, не все частные застройщики имеют возможность его купить или взять в аренду. Для вязки прутьев не требуется дорогостоящего инструмента, ее к тому же можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Она достаточно гибкая и прочная, имеет диаметр 2—3 мм. Чтобы ее согнуть, придется использовать пассатижи или специально сделанный крючок, который впоследствии закручивается вокруг арматуры и фиксирует ее. Некоторые умельцы выполняющие армирование своими руками иногда используют шуруповёрт, как более простой и легкий способ вязки. Если вязать с помощью проволоки, то для этого потребуется:

  • Один из вариантов вязки каркаса основания с применением крючка. Умельцы иногда используют шуруповерт, как более лёгкий способ вязки прутьев арматуры своими руками. отрезать кусок проволоки длиной около 30 см. Можно и больше, если ее не жалко, но концы будут мешать (включая лишние отходы);

  • затем сложить проволоку пополам, чтобы увеличить жесткость и прочность;
  • согнуть её по диагонали вокруг арматурного соединения и сделать небольшую петлю;
  • в петлю установить крючок и равномерно, без лишних усилий, крутить по часовой стрелке, пока не станет тяжело оборачивать, или соединение станет достаточно прочным. Главное, не использовать силу, так как проволоку легко порвать и потом придется все начинать сначала;
  • концы проволоки отрезать плоскогубцами и выбросить.

В случае армирования столбчатого фундамента арматурный каркас можно согнуть и затем фиксировать на оголовках специальными зажимами. Некоторые производители уже поставляют металлические или деревянные сваи со специальными зажимными скобами и муфтами. В таком случае достаточно выгнуть прут и вставить его в скобу. Скобу зажать и сверху проварить, сделать все это можно своими руками, используя минимум инструмента. В случае применения гладкой арматуры процесс вязки более трудоемкий, так как крюки будут постоянно отгибаться и без подручного специализированного инструмента не обойтись, как и без сторонней помощи.

Вязку арматурного каркаса для плитного монолитного фундамента лучше делать из нескольких поясов. Для горизонтального яруса используются спиральные прутья сечением до 16 мм, а для вертикальных звеньев – гладкая до 10 мм. При установке нижней сетки рекомендуется использовать пластиковые компенсаторы, которые создадут равномерный шаг

Затем при вязании вертикальных прутьев важно не забыть вывести их за пределы фундамента, ввиду того, что с ними соединятся несущие стены

Использование пластиковых хомутов-стяжек для вязания более дорогой вариант замены проволоки, но хомуты (стяжки) можно найти в любом хозяйстве. Принцип обвязки аналогичен, но пластик для стяжек менее прочный. Поэтому силу при монтаже лучше не применять. Самые популярные хомуты со специальным сердечником на конце стяжки, с их помощью крепятся кабеля и трубы на вертикальные поверхности. Пластик отлично показал себя при вязке своими руками в теплую погоду, в морозы он быстро теряет эластичность и лопается.

Видео вязки:

Распространенные ошибки

Чаще всего допускается следующая оплошность – отклонение от главных принципов углового армирования. В таких случаях основные продольные прутья просто перехлестываются в углах и связываются между собой.

Но подобное крепление при нагрузках не работает. Связка быстро разрушается, а без фиксации углов конструкция неизбежно выйдет из строя.

Строители допускают и другие ошибки:

  • отсутствие соединительных элементов между внешним и внутренним контуром каркаса;
  • при сварке деталей допускается угловое расположение стыков;
  • вязка осуществляется не по технологии, а простым скручиванием обычной проволокой;
  • подошва фундамента не связывается с армирующим каркасом;
  • каркас создается без внутреннего контура.

Ошибки, допущенные при обустройстве фундамента без разборки здания исправить невозможно. Их можно только избежать, подготовив предварительно грамотный проект и пригласив квалифицированных ответственных строителей.

Все самое важное об армировании ленточного фундамента найдете в этом разделе сайта

О необходимости усиления

Насколько необходимо укреплять бетонный массив стальной проволокой? Ведь бетон обладает достаточно высокими прочностными характеристиками. Действительно, бетон имеет повышенную устойчивость к сжимающим нагрузкам, но требует усиления от губительного воздействия разрывных усилий.

Наибольшая вероятность растяжения – на поверхности основания, именно там следует расположить арматуру

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основы. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под воздействием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Вязка арматуры особенности и нюансы

Первым делом рассчитываются размеры опалубки, и только потом начинается работа. Оставляйте примерно 5 сантиметров от края опалубки вниз и вверх. Каркас не должен доходить до самих краёв.

В короб будущего фундамента кладут кирпичные обломки и только потом на них устанавливают каркас. Верхний край заливки нужно отметить прямо на опалубке. Если не хочется возиться с кирпичами, можно купить в магазине уже готовые компенсаторы. Ставить каркас в короб можно прямо на них.

Схема работы с арматурой определяется типом опалубки. На каждую секцию арматуры понадобится до 30 см проволоки. Связывается материал только под прямым углом. Лишняя проволока делается петлёй, остатки проволоки после формирования петли удаляются.

Во время работы удобно пользоваться вязальным крючком. Его можно сделать самому или купить. В продаже есть специальные пистолеты для вязки арматуры. Удобно, что работа пойдёт быстрее и всё происходит практически на автомате.

Но, такое оборудование стоит солидных денег. И если вы не планируете в будущем работать в строительной бригаде, компании, или владеть ею, покупать пистолет не выгодно. Есть вариант взять его напрокат, если инструмент заинтересовал.

Работа без вязального крючка будет продвигаться медленно. К тому же есть риск получить травму, протягивая проволоку сквозь петлю. Для создания фундамента берите целую арматуру.

Заранее просчитывайте, какой метраж материала нужен для того, чтобы сделать каркас. Если длина каркаса собирается из двух частей арматуры, то место соединения будет самым слабым. Там бетон может проседать и как следствие будут трещины в фундаменте.

Расчёт материала и размеры опалубки нужно подобрать верно. Неплохо если этим займутся специалисты, а сам фундамент вы сделаете сами по их чертежам. Когда времени совсем мало, можно для работы можно нанять специалистов. Это обеспечит результат и качество.

Если это нужно основной каркас может иметь специальные ветки, расположенные вертикально. Они будут привязывать стены здания, и удерживать их на нормальном уровне. Вертикальные ветки из арматуры делают точно так же, как и основной каркас.

Они выводятся под окнами или по углам здания. Дополнительно вертикальные ветки ставятся посредине каждой глухой стены.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
