Особенности устройства пола на сваях
Обычно свайный фундамент я использую в случае:
- производства работ на грунтах агрессивных пород (каменистый, болотистый и пр.);
- при неровной поверхности грунта;
- ограниченных периодах строительства;
- невозможности приведения грунтового основания в походящее для строительства состояние.
Данный вид фундамента представляет собой металлические трубы, по краям которого установлен металлический наконечник. Конусообразное острие вводится в толщу земли и плотно закрепляется в ней. Если земля рыхлая, то я ее дополнительно уплотняю почвой.
Для равномерного распределения веса строения на фундаменте, верхушки свай надрезают на одном уровне, устанавливают оголовки, а сверху обустраивают круговую обмотку. Они объединяют столбы в сплошную конструкцию.
Имейте ввиду, что винтовые сваи не забивают в почву, а завинчивают в ручную или механическим способом!
Шаг 3: Каркасные стены
Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.
Способы сборки каркаса
Быстровозводимые здания сегодня строят способами:
- традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
- методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
- из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
- по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
- по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.
Монтаж каркаса способом «канадская платформа».
В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.
Установка и сечение стоек
Этапы монтажа стоек каркаса включают:
- Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
- Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
- Установку стоек в углах, выравнивание, закрепление временными укосинами.
- Монтаж промежуточных элементов.
- Соединение опор брусом верхней обвязки.
- Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
- Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
- Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.
Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:
- для наружных стен — 150х50 мм, 200х50 мм;
- для внутренних перегородок — 100х50 мм.
Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.
Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.
Укосины или раскосы
Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.
Укосины в каркасе устанавливают наклонно.
Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:
- элементы монтируют с наклоном 40°-60°;
- толщина укосин — не более 1/4 от высоты сечения стойки;
- крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
- укосины врезают заподлицо со стойками, обвязками и перемычками;
- на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
- к стойкам по длине прибивают 2-3 гвоздями.
Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.
Углы каркасного дома
Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.
Чтобы этого не случилось, конструкции формируют одним из четырех способов:
Из двух стоек. Стык двух стен усиливают отделочным уголком.
Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
Условия применения основания на сваях для частного дома
Свайные фундаменты используются при возведении как нетяжелых каркасных или деревянных домов, так и при строительстве кирпичных и бетонных сооружений в несколько этажей.
Особенности конструкции такого основания позволяют проводить работы на участках со слабым грунтом, к которому относятся:
- глины, суглинки, супеси;
- пылеватый песок и с частицами средней фракции;
- почвы с примесью торфа, перегноя и т.д.
Свайный фундамент эффективен при строительстве на переувлажненных участках, а также при близком залегании грунтовых вод (когда воздействие сил пучения на силовую конструкцию компенсировано соответствующими мероприятиями по технологии).
Своими руками можно построить свайное основание под дом на склоне, а также на территории со сложным рельефом, при этом нет необходимости в большом объеме земляных работ.
Обустройство пола
При выборе подходящего материала для пола в каркасное здание на свайном фундаменте рекомендуется обращать внимание не только на его прочностные характеристики, но и на массу. Желательно, чтобы она была максимально небольшой, что избавит опоры здания от излишних нагрузок
Наиболее подходящим вариантом является древесина (желательно отдавать предпочтение осине, дубу или хвойным породам). Она должна быть хорошо высушенной и не содержать видимых повреждений.
Основание пола должно начинаться с качественной древесины – ему нужно выдерживать большую нагрузкуИсточник stroy-brus.ru
Обустройство пола каркасного здания начинают сразу после возведения свайного основания и укладки ростверка. В комбинацию с деревянным полом при сооружении обвязки рекомендуется использовать балки сечением 10х10 см из хвойного дерева. Если расстояние между отдельными опорами под балки превышает 3 м, по средине пролета устанавливают дополнительные стойки.
Поверх закрепленных балок монтируются лаги: шаг их укладки – 50 см. Рекомендуемое сечение лаг – 10Х25 см. Небольшие пролеты (под ванной или коридором) разрешается перекрывать брусом 5х15 см. Чтобы ускорить укладку лаг, обвязка предварительно маркируется разметкой по размеру шага. Элементы обвязки оснащаются посадочными местами под ширину лаг. Уложенные в пропилы бруски скрепляют с основой при помощи шурупов, гвоздей или саморезов.
Для надежной защиты от влаги и вредных насекомых несущие конструкции пола пропитывают антисептической жидкостью. По нижнему срезу лаги обшиваются доской 30х30 мм. Чтобы сделать конструкцию пола прочнее, в отдельных случаях применяются дополнительные перемычки, набиваемые поверх лаг с шагом 150 см. Это обычно требуется при использовании внутри каркасного дома бетонной стяжки с подогревом. Во всех остальных случаях утепление пола проводят отдельно.
Перемычки добавят определенной прочности полуИсточник 1karkasnydom.ru
Фундамент №3. Столбчатый
Столбчатое основание имеет систему столбов, которые расположены по точкам несущих стен и на стыках внутренних перегородок. Столб имеет две составляющие: нижнюю – основание (форма круглого сечения), верхнюю – оголовок (форма прямоугольника или квадрата). Важным моментом является установка столбов таким образом, чтобы все оголовки располагались четко на одной линии, поскольку именно на них будет впоследствии установлена конструкция каркаса. Высота их соответствует высоте пола и располагается около 60 сантиметров над уровнем почвы.
Скважины для столбов бурятся с помощью садового бура, обрешетка – обрезной доской. Чем тяжелее планируется здание, тем должен быть больше диаметр труб столбов.
Над уровнем почвы заливается армированный бетон, кирпич или древесина. Первый вариант является предпочтительней, поскольку и заливается быстро, и прослужит большое количество времени. Применение арматуры позволит добиться большей прочности при сжатии-растяжении, и сохранит материал при негативном воздействии сильных морозов. Приготовление раствора с помощью бетономешалки не уменьшит его качество.
Дома на винтовых сваях
Винтовая свая для дома представляет собой полую трубу с заостренным наконечником, имеющую винтовые лопасти.
Перед началом строительства дома на винтовых сваях необходимо разработать проект, в котором учесть все особенности этого вида основания.
При выборе опоры нужно изучить взаимосвязь между типом почвы и несущей нагрузкой сваи в зависимости от ее диаметра и длины.
Данные приведены в таблице.
| Тип почвы | При диаметре 76 мм | При диаметре 89 мм | При диаметре 108 мм | При диаметре 133 мм |
|---|---|---|---|---|
| Глина | 3,5 м | 2,5 м | 2,5 м | 2,5 м |
| Суглинок | 3 м | 2,5 м | 2,5 м | 2,5 м |
| Торф | Определяют пробным бурением | Определяют пробным бурением | Определяют пробным бурением | Определяют пробным бурением |
| Песок | 3 м | 2,5 м | 2,5 м | 2,5 м |
При строительстве дома на винтовых сваях необходимо правильно рассчитать количество и диаметр опор в зависимости от площади и веса постройки.
| Размеры основания, м | Количество опор, шт | Диаметр опор, мм |
|---|---|---|
| 10 х 10 | 25 | 89 |
| 9 х 9 | 16 | 89 |
| 8 х 8 | 16 | 89 |
| 7 х 7 | 16 | 108 |
| 6 х 6 | 9 | 108 |
| 5 х 5 | 9 | 108 |
| 4 х 4 | 9 | 108 |
| 3 х 3 | 4 | 108 |
Подготовительные работы
Рассмотрим, как построить дом на сваях своими руками. Винтовые сваи для строительства домов можно использовать на любом грунте, кроме скального и каменистого. Параметры опор зависят от проекта дома и несущей нагрузки. Чтобы определить месторасположения свай, необходимо зарисовать чертеж согласно проекту дома.
План строения разбивается на прямоугольники, после чего высчитывается их размер. На каждом углу прямоугольника и посередине каждой несущей стены должна находиться опора. Затем расстояние разбивают на равные промежутки, на которых тоже предусмотрена установка свай.
Разметка участка
Согласно чертежу расположения свай проводится разметка строительного участка. Места расположения опор намечаем колышками, между которыми протягиваем веревку по периметру и диагонали. Проверяем, чтобы образовались ровные прямоугольники, периметр которых располагался строго по линии.

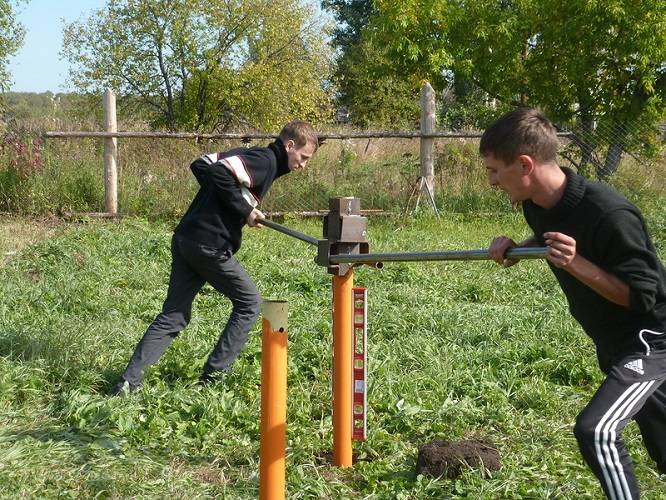

Монтаж свай своими руками
Опора должна заходить в почву строго по уровню
Для устройства фундамента домов на винтовых сваях нужно пригласить нескольких помощников. Для выполнения полного цикла работ достаточно трех человек.
Этапы:
- На месте расположения каждой опоры сверлится ручным или механизированным буром отверстие глубиной 500-700 мм.
- В отверстие, которое находится на верхнем конце сваи, вставляется рычаг для вращения. При ввинчивании опоры через несколько витков проверяется, чтобы она входила строго по уровню. Если опоры будут установлены под наклоном, их несущая способность значительно снизится.
- Верхние концы свай обрезаются так, чтобы они находились в одной горизонтальной плоскости.
- Для большей надежности, долговечности и защиты от коррозии полые опоры заполняют цементным раствором.
Последним этапом является монтаж ростверка, служащего для равномерного распределения нагрузки от постройки.
Монтаж обвязки
Популярна обвязка из толстого бруса или металла
Вид ростверка выбирается в зависимости от материала, который будет использоваться при постройке стен. Перед установкой обвязки лучше провести коммуникации, чтобы перемычки не мешали их установке.
Для деревянного домика достаточно будет установить обвязку из толстого бруса. К голове сваи приваривается плоский металлический оголовок в форме квадрата, к которому будет крепиться брус. Затем прокладывается гидроизоляционный слой и крепится балка. Соединяются между собой деревянные элементы методом врубки и укрепляются гвоздями. Места расположения соединений должны находиться над сваей.
Для дома с мансардой устанавливаются усиленные оголовки с ребрами жесткости.
Для строительства одноэтажного дома из кирпича или пенобетона используется металлический ростверк. Двутавровая балка монтируется к голове сваи нижней частью, швеллер кладется на опору боковыми ребрами вниз.
При строительстве дома на сваях обязательно нужно придерживаться правил монтажа. При учете строго соблюдения норм и использования качественных материалов жилой дом простоит более 70 лет. При необходимости можно заменить одну или несколько опор на новые без изменения всей конструкции.
Что необходимо учитывать при создании свайного фундамента
Важно учитывать нагрузку дома на основание, свойства почвы, уровень промерзания. А затем можно переходить непосредственно к строительству
- Первым шагом в создании основы является проработка почвы: необходимо снять верхний плодородный слой, удалить корни.
- Далее следует разметка участка. Как правило, для этого применяют веревки и колышки.
- Перед тем, как начать погружать сваю в грунт, удобно выкопать небольшую ямку. Сваю устанавливают вертикально, при этом надо быть очень внимательным: отклонения, даже на сантиметр не допускаются.
- После того, как все сваи будут смонтированы, нужно привести их концы в одно положение, иначе ростверк будет лежать неровно.
- Сваи заливают бетоном.
Обустройство фундамента: основные требования и параметры
После проведения геологических работ и подтверждения выбранного варианта свайного фундамента, необходимо учесть тип опоры После проведения геологических работ и подтверждения выбранного варианта свайного фундамента, необходимо учесть тип опоры, лучше брать за стандарт значения, приведенные в таблице ниже (значения длин даны в см):
Буронабивные сваи: технология устройства и расчет
| грунт | Длина сваи диаметра 76 мм | Длина сваи диаметра 89 мм | Длина сваи диаметра 108 мм | Длина сваи диаметра 133 мм |
| песок | 350 | 250 | 250 | 250 |
| торф | определяется пробным бурением до глубины залегания плотного слоя | |||
| суглинок, глина | 300 | 250 | 250 | 250 |
Кроме несущей способности грунта необходимо рассчитать весовую нагрузку (общую массу) строения, для чего берутся в расчет следующие значения:
- Этажность строения;
- Материал, из которого выполнены несущие и промежуточные стены;
- Наличие локальных сооружений массивного характера (бассейны, камины, печи, прочее);
- Материал межэтажных перекрытий.
Весовая нагрузка рассчитывается вплоть до предполагаемой меблировки, если планируется ставить внушительные гарнитуры или прочие предметы обихода. После чего следует просмотреть таблицу, приведенную для примера (расчет дан на одноэтажный жилой дом размерами 10*10 м без дополнительных утяжеляющих факторов):
| Тип дома | Диаметр свай | Количество свай |
| Каркасно-щитовой | 108 | 25 |
| Брус 100*100 | 108 | 25 |
| Брус 100*150 | 108 | 25 |
| Брус 150*150 | 108 | 25 |
| Брус 200*200 | 133 | 25 |
| Сруб | 133 | 25 |
В расчет принимается также общая площадь фундамента. Зависимость количества свай от размеров фундамента велика, например, для дачного строения 3*3 потребуется всего 4 свайных элемента диаметра 89 мм, для строения 8*8 уже 16 свай диаметра 89 мм, а для дома 10*10 м 25 винтовых свай диаметром 108 мм.
Отметим, что размерный ряд свайных элементов намного шире, поэтому их легко подобрать для каждого индивидуального типа застройки. Вне зависимости от выбора диаметра, необходимо следить за прочностью и практичностью свай. Застройщики чаще всего пользуются сварными сваями с оцинковкой или литыми с наконечниками. Оцинкова предупреждает развитие коррозии и при качественном нанесении покрытия можно не проводить дополнительных гидроизолирующих процедур.
Что касается этапа работ, до обустройства дома из бруса на винтовых сваях предполагается следующий порядок возведения фундамента:

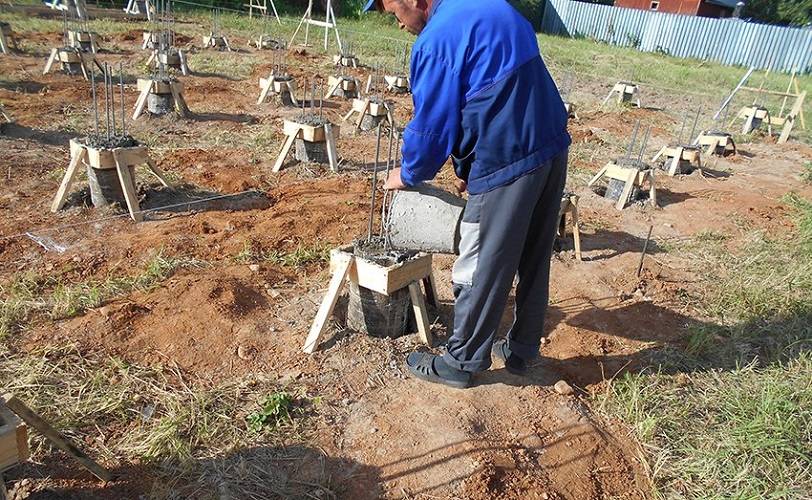

Устройство и бетонирование буронабивных свай
- Подготовить место для монтажа, разметить площадку;
- Пробурить малые отверстия для установки свай, определяясь с точками, согласно проектной документации (не забывайте о том, что фундамент делается как под несущими стенами, так и под межкомнатными перегородками);
- Обязательно сделать точки опоры под локальными массивными предметами, элементами.
А теперь вопрос: расстояние между винтовыми сваями, какое оно должно быть? Застройщики с опытом рекомендуют размещать винтовые опоры для каркасного дома с шагом не более 3-х метров. Но в случае необходимости под брусовой дом с большой массой или при наличии достаточного количества несущих внутренних оснований промежуток между сваями можно уменьшить до 1-1,2 метра (не меньше). Главное, чтобы свайно-винтовой фундамент не представлял собой частокол опор: подобная конструкция не будет обладать большей прочностью и устойчивостью, а вот нарушить целостность грунта и потерять все свои положительные качества сможет.
