Какой фундамент под двухэтажный дом лучше, расчёт глубины и его толщина

Расчет габаритов и заглубления основания

Техническое задание на возведение 2-этажного дома начинается с исследований грунта под фундамент. Оценивается состояние почвы и наличие подземных водоносных слоёв. Поэтому эксперты рекомендуют заказать геодезические исследование, ведь дом в 2 этажа – это не баня. Здесь требуется серьёзный подход.

Типы грунта

Геодезисты подразделяют грунты на 3 вида:

  1. Пучинистые. К ним относится мелкопесчаная почва, пылеватые пески, разные типы супеси, суглинков и прочее. Земля данного вида имеет склонность к расширению вследствие промерзания. В результате будет выталкивать твёрдые предметы, из-за чего нарушается их геометрия.
  2. Непучинистые. В данную классификацию входят скальные и полускальные грунты. Они не промерзают, поэтому не изменяют свой объём и не выдавливают содержимое.
  3. Слабопучинистые. Крупнозернистые песчаные и гравийные породы. Изменения объёма земли довольно слабое и практически не наносит вреда строению фундамента.

Глубина промерзания

В северных, центральных и южных регионах страны почва промерзает по-разному. Например, нормативная глубина промерзания грунта по СНиП в Москве, в условиях суглинков и глин, всего 1,1 м, а в Вологодской обл., уже 1,43 м.

Ленточный фундамент необходимо заглублять на 30 см ниже отметки промерзания. В Карелии или Мурманске эти значения будут на 20-40% больше, а общая высота ленты под 2-этажный дом может составлять 2,5 м.

Уровень грунтовых вод


Один из важных параметров, который учитывают строители – подземные реки и ручьи.

На пучинистых грунтах с высоким нахождением подземных вод строить капитальные строения нельзя, тем более на ленточном фундаменте.

Некоторые определяют уровень самостоятельно, заглянув в колодец к соседям. Но для постройки крупного дома рекомендуется заказать исследования геодезистов.

Материал стен

Коробка дома очень тяжёлая, достигающая массы нескольких десятков и даже сотен тонн. Самые увесистые – строения из кирпича. Деревянные и каркасные полегче.

Чтобы держать на себе такое монументальное жилище, ленточный фундамент должен быть грамотно рассчитан. Для этого рекомендуется использовать нормы давления на разные типы грунта.

Масса строения

У вас должен быть проект будущего дома. В документации указаны материалы и размеры:

  • коробки,
  • перекрытий,
  • крыши,
  • снеговая нагрузка.

Благодаря этому можно высчитать полную массу дома и определиться с типом и габаритами фундамента (сборный, монолитный, комбинированный). Попутно необходимо рассчитать глубину залегания ленты, с учётом региона.

Пример


Считаем массу несущих стен и перекрытий. Например, габариты коробки 6х9. Высота 6 метров. Материал — брёвна, 240 мм.

Через программу калькулятор-онлайн получается: вес дома с учетом нагрузок (снеговая+экспл.) и коэф. запаса: 185 т = 1850 кН. Масса дома с учетом нагрузок и без коэф. запаса: 142 т. Вес коробки дома (только материалы): 98 т. Общая нагрузка на фундамент: 142 т.

По правилам, ширина ленты должна быть на 100 мм шире несущих стен. Значит, у нас это будет 350 мм (стандарт 400 мм). Дом 2-х этажный, поэтому строители рекомендуют делать ширину фундамента на 100 мм больше, а высоту ленты 0,8 х 2 = 1,6 м. Цоколь стандартный 0,4 м. При этом учитываем регион и глубину промерзания.

Расчёт минимальной площади подошвы делается по формуле S > γn · F / (γc · R0), где:

  • γn – коэффициент надежности для запаса прочности (постоянная величина 1,2);
  • R0 – сопротивление грунта под подошвой (например, влажный песок 2,5);
  • F – максимальная нагрузка дома (185 000 кг);
  • γc – коэффициент, зависящий от почвы и типа строения (для деревянных домов 1,1).

Теперь остается подставить все значения в формулу: S > 1,2 х 185 000 / 1,1 х 2,5 = 80 727 см2. Округляем до 80 000 и делим на 10 000 мм = 8 м². Проверяем: лента нашего фундамента общей длиной 30 м и шириной 0,5 м, поэтому 30 х 0,5 = 15 м². Будущий фундамент подходит под наш расчетный дом с запасом 85%.

Считаем количество раствора V= h х b х l, где:

  • V – объем раствора в м³;
  • h – высота (м);
  • b – ширина (м);
  • l – длина ленты (м).

Подставляем значения: 1,6 х 0,5 х 30 = 24 м³. Столько раствора потребуется для ленты 9 х 6.

Обустройство фундаментов

Независимо от вида основания существуют общие для всех видов технологические приемы их обустройства. Наиболее существенными из них являются:

  • Подушка;
  • Дренажные работы;
  • Гидроизоляция;
  • Утепление.

Подушка под фундамент

Первый слой, который укладывается на несущий грунт перед сооружением фундамента, – его подушка. Цель ее – обеспечить минимально возможную усадку, исключить вымывание несущего грунта. Подушку необходимо устраивать под все виды фундамента (за исключением винтовых свай), опирающегося на пучинистые слои грунта. Подушка может быть песчаная, щебеночная и бетонная.

Песчаная подушка обычно имеет толщину не более 20 см и тщательно проливается водой и трамбуется. Щебеночная подушка имеет примерно такую же толщину. Для нее используется щебень фракции 20/40 мм, который также тщательно трамбуется. Самая надежная подушка – бетонная. Под нее сначала укладывается слой щебня толщиной 10 см, а затем устанавливается опалубка и заливается бетон. Подушку можно усилить применением арматуры.

Во всех вариантах ширина подушки должна быть больше ширины основания фундамента на 15-20 см с каждой стороны. Толщина подушки определяется близостью грунтовых вод и может быть от 20 см до 80 см. На подушку любого вида необходимо сверху уложить гидроизоляцию для предохранения подошвы фундамента от увлажнения.

Дренаж

Дренаж фундамента предназначен для отвода от него паводковых, талых и дождевых вод, а также в случае грунта плохой водопроходимости. Состоит из дренажных труб, смотровых колодцев и водоприемного колодца. Дренажные трубы укладываются в траншеи вдоль дома на расстоянии от него около 1 м. Глубина их должна быть ниже основания фундамента. Ширина дна траншеи около30 см.

На дно траншеи укладывается геотекстиль на всю ширину рулона так, чтобы края его легли на стенки траншеи. Затем на дно траншеи насыпается мелкий щебень слоем до 10 см, и укладываются дренажные трубы с уклоном в сторону водосборного колодца не менее 5 мм на 1 м длины. Вокруг и поверх них насыпается еще слой щебня около 10 см. Щебень с трубами заворачивается теми частями геотекстиля, которые были разложены на стенках траншеи. Затем траншеи засыпаются щебнем или крупным песком. Сооружение дренажа продлит срок службы фундамента на многие годы.

Гидроизоляция

Следующий этап защиты фундамента от насыщения его влагой – гидроизоляция. Основными видами гидроизоляции, применяемыми на практике, являются: обмазочная, оклеечная и проникающая.

Обмазочная гидроизоляция выполняется с помощью мастик холодного и горячего применения. Наиболее известны отечественные мастики: битумно-резиновая мастика МБР горячего применения, битумная мастика универсальная МБУ, битумно каучуковая БКМ, итальянские мастики Суперфонд и Тефонд.

Оклеечная гидроизоляция выпускается в виде рулонов и листовых материалов. Бывает самоклеющаяся и наплавляемая. Наносится на поверхности в несколько слоев. Наиболее известны такие виды, как гидроизол, стеклоизол, рубитекс, профикром.

Пропиточная гидроизоляция проникает в капиллярные каналы бетона. Наиболее применяемые: Гидростоп, Гидрофикс,Кальматрон.

Принято считать, что правильно сделанная гидроизоляция фундамента может увеличить срок его службы вдвое.

Утепление

Утепление фундамента снижает общие теплопотери дома. Особенно в домах с подвалами потери тепла через неутепленное основание могут составлять 20% от общих потерь. Для утепления фундамента в большинстве случаев используют пенополистирол (пенопласт), экструдированный пенополистирол (пеноплекс) и пенополиуретан. Пенопласт – наиболее давно применяемый утеплитель. Плиты пенопласта крепятся к стенам фундамента после нанесения гидроизоляции с помощью тех же самых битумнополимерных мастик. Пеноплекс – современный материал, превосходящий по своим свойствам пенопласт. Он может крепиться так же, как пенопласт, или с применением полиуретановых клев.

Пенополиуретан наносится на покрываемую поверхность методом напыления. Для этого требуется специальное оборудование. Это наиболее дорогой метод утепления фундамента, но и наиболее эффективный. Существуют и другие материалы и методы утепления, но они уступают по эффективности и применяемости описанным выше.

Предварительные изыскания

Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.

Первым делом вы должны определиться с местом для дома на участке

Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.

Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.

Высота и толщина фундамента для двухэтажного дома

Существует несколько типов опор для частного дома:

  1. Ленточный фундамент;
  2. Столбчатый;
  3. Монолитный.

Свайный фундамент категорически не подходит из-за своей неустойчивости. Варианты на сваях могут выдержать одноэтажный кирпичный дом, но высокое двухэтажное здание, даже из бруса, будет слишком тяжелым.

Винтовые сваи могут пригодиться при установке небольшого двухэтажного здания подсобного назначения, но для домашнего строительства их не рекомендуется использовать – впоследствии будет сложно узаконить стройку.

Столбчатый устанавливается под обычный ленточный, как на фото. Это помогает дополнительно укрепить конструкцию. В большинстве случаев, такой вариант используется на подвижных почвах или болотистой местности.

Ленточный фундамент для частного двухэтажного дома легко сделать своими руками, именно к такому типу конструкции чаще всего и прибегают современные мастера.

Лента позволяет обеспечить правильное распределение нагрузок между стенами и узлами, и сэкономить значительное количество средств на бетонировании.

При выборе такой конструкции очень важно произвести расчет нагрузок, которые будут оказываться на несущую систему, чтобы вычислить оптимальные показатели глубины и ширины опоры и подошвы. Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым

Надежность такого основания неоспорима, считается, что даже во время движения земли (например, при пучении или небольших подземных толчках), правильно рассчитанный монолитный фундамент останется нетронутым.

Высота и толщина фундамента для двухэтажного дома – это основные параметры, которые необходимо знать для того, чтобы вычислить несущую способность системы.

Количество этажейНаименьшая ширина фундамента, ммНаименьшая площадь подошвы при колоннах с шагом в 2,5-3 метра
Наружные стеныНаружные облицованные стеныВнутренние перегородки
12503152000,4
23503803500,75
34504455001

При этом значение может изменяться при повышении уровня грунтовых вод. Если Вы планируете строить дом в болотистой местности, то нужно рассчитать также уровень высоты стоков.

Это важно не только для уровня заглубленности, но и для расчета ширины. Если при подъеме грунтовых вод, глубина предполагаемого основания становится меньшей, чем ширина, то значения изменяются в большую сторону:

Количество этажейШирина ленты, ммШирина под колонный с шагом 2,5 – 3 м
15006304000,8
27007607001,5
390089010002

Многие строители рекомендуют делать размеры фундамента двухэтажного дома на 100 мм больше, чем предполагаемая толщина стен. Это поможет увеличить несущую способность, тем самым продлевая срок службы здания.

Толщина фундаментной ленты зависит от уровня промерзаний грунта, нужно понимать, что этот показатель и глубина опоры – это одно и тоже.

Чтобы правильно рассчитать данный показатель, Вам нужно узнать уровень промерзания грунтов в своей местности. По Российской Федерации уровень промерзания варьируется между 1 метром и 1,8.

При этом в средней полосе нужно придерживаться показателей 1,5 – они оптимальны. Более точные значения Вы сможете узнать в любом геологическом бюро своего региона.

Если дом планируется с подвалом, то также обязательно уточните уровень грунтовых вод. В некоторых городах он настолько высок, что не спасает даже дренаж. Но даже эти показатели не являются завершающими.

Помимо внутренних параметров, Вам также нужно рассчитать высоту фундамента над землей. Это значение зависит от строительных материалов дома и несущей системы.

Например, для опоры из газобетона и пенобетона это значение равняется 300 мм, для обычного раствора из бетона – 200 мм.

Укрепление опоры необходимо для придания конструкции дополнительной жесткости, Вам нужно установить арматурные узлы на местах пересечения стен, а также под несущими стенами. Соединяются арматурные проволоки при помощи связок или сварного соединения.

Фундамент для кирпичного двухэтажного дома нужно обязательно дополнительно армировать. Это поможет защитить основание от растяжения и деформации при эксплуатации.

Лучше всего для высокого здания использовать ребристую арматуру. Она подойдет для каркасного здания и дома из газоблоков или газосиликата.

Благодаря неравномерной структуре именно такая проволока обеспечивает максимальное сцепление с бетонным раствором фундамента.

Расчет толщины

Благодаря своим свойствам нижний песчаный слой защищает фундамент от поступления излишней влаги и равномерно распределяет нагрузку. Какова же толщина подушки фундамента?

Здесь все зависит от веса общей конструкции и колебания почвы в результате изменения погодных условий. Толщина подушки основания варьируется в пределах 20-60 см.

Делать основание под фундамент из песка несложно. Для этого нужно использовать песок только крупных фракций. Стены вырытой траншеи, перед засыпкой туда песка, стоит изолировать при помощи геотекстиля, чтобы предотвратить осыпание стенок, а также перемешивания частиц суглинистого или глинистого грунта с песком.

Если на участке преобладают пучинистые грунты, то желательно предварительно увлажнить песчаный слой и только потом выкладывать в траншею, не забывая тщательно утрамбовывать. Трамбовка должна выполняться с сохранением ровной горизонтальной поверхности основания из песка.

Когда все работы по выравниванию песчаного слоя и утрамбовыванию закончены, можно переходить к непосредственной заливке фундамента.

Какой лучше

Оптимальный выбор фундамента для малоэтажного строительства заключается в детальном анализе многих показателей объекта, а также особенностей местности, где будет установлен дом.

Свайные и столбчатые конструкции используются для строительства, но недостаточно зарекомендовали себя со стороны практичности и долговечности. Монолитная плита актуальна для строительства как одноэтажных, так и двухэтажных домов, которые строятся на оползневых грунтах или в зонах движения земной коры.

В районах со стабильной сейсмической активностью моноплита, является очень затратным способом. Практика показывает, что для двухэтажного кирпичного дома наилучшим выбором является ленточная технология. И также большую популярность набирает установка домов из пеноблока на ленточном фундаменте, поскольку он имеет ряд преимуществ:

  • стойкость к различным деформациям (трещины, разрывы, осыпания);
  • простота монтажа и простота обслуживания;
  • высокие показатели несущей способности и эксплуатации;
  • разнообразие планировок.

Перечисленные достоинства возможны только при соблюдении технологии монтажа.

Устройство ленточного фундамента для двухэтажного дома

Схема основания-ленты

Какой бы вид ленточного фундамента не был выбран, траншею на расчетную глубину рыть все равно нужно. Кто-то это делает вручную, по старинке, но лучше воспользоваться услугами щелереза – быстро, качественно и сравнительно недорого. А вот подработку все равно придется делать лопатой.

Для разработки траншей разной ширины существует специальное навесное оборудование для различных видов малой строительной техники. Основание траншеи необходимо выровнять и уплотнить слоем песка и щебня. Далее устанавливается опалубка. Ее можно приобрести готовую, а можно сделать по месту из отходов досок, фанеры, горбыля, мелкого бруса. Монолитные ленточные основания бывают двух видов: бутобетонный и железобетонный. Рассмотрим, какие виды ленточного основания лучше всего подходят под дом из двух этажей.

Бутобетонный фундамент

Готовое бутобетонное основание

Бутобетонный фундамент обычно применяется для строительства домов со стенами из пеноблоков (то есть облегченными) или для одноэтажных зданий, но в некоторых случаях он подходит и для домов из двух этажей. Он выполняется следующим образом:

  • в готовую траншею с установленной опалубкой засыпается бутовый камень среднего размера;
  • затем производится заливка цементного раствора с мелкой фракцией щебня;
  • верхняя поверхность выравнивается, а после застывания нужно удалить опалубку и подождать пока бетон наберет прочность, оптимальный срок для этого – 28 суток, после этого можно проводить установку пеноблоков.

Железобетонное основание

Железобетонный ленточный фундамент устраивают под несущие и внутренние стены, возводимые из любых материалов: камня, кирпича, литья, бревен, бруса и пеноблоков, газобетона и т.д. Такой фундамент «любят» каркасные дома, таунхаусы. Отработка траншеи, устройство нижнего слоя и опалубки – эти процедуры такие же, как и в случае сборного железобетонного фундамента. Затем следует монтаж объемного арматурного каркаса, который можно изготовить на отдельной площадке и уже готовый поместить в опалубку.

Каркас можно связать и на месте, в траншее. Для его изготовления применяется сварка или, что лучше, вязальные клещи. Следующий этап – заливка бетонной смеси, которую готовят обычно рядом, в передвижной бетономешалке.

Посмотрите видео, как производится заливка опалубки бетоном.

Усадка кирпичных построек

Большинство людей придерживается ошибочного мнения, что опасность деформаций подстерегает только деревянные конструкции, а кирпичные строения лишены подобных проблем. На самом деле, понятие усадки кирпичного дома известно всем профессиональным строителям; имеется в виду усадка фундамента. Поскольку вес несущих стен достигает значительных величин, усадка также может стать значительной и привести к появлению на стенах трещин. Интенсивность усадки определяется свойствами грунта – чем он мягче, тем больше просядет основание дома. Чтобы уменьшить негативные процессы, под основу здания закладывается подушка – слой бетона, песка или щебня.

Последствия неравномерной усадкиИсточник stroi-x.com

Период усадки загородного дома из кирпича может растянуться на несколько лет (иногда на 5-6 лет)

Чтобы процесс проходил равномерно и не нарушил целостность здания, очевидной становится важность подбора правильного фундамента. Также избежать трещин помогают специальные технологические приемы при возведении стен

В кирпичной кладке оставляются специальные деформационные швы. Они сохраняются на один-два года и служат хорошей превентивной мерой от возникновения не только усадочных, но и температурных трещин.

После того, как подготовлен проект и получено четкое представление об объективных условиях строительной площадки, определяется тип основания. Выдержать двухэтажный кирпичный дом под силу трем видам фундамента: ленточному, свайному и плитному.

Основные параметры ленты

В железобетонном монолите с годами могут появиться трещины, если на этапе строительства фундамент был заложен недостаточно глубоко. Габариты ленты определяются с учетом особенностей почвенных масс на застраиваемой территории.

Связь между геологическими характеристиками грунта и глубиной ленты отражена в таблице ниже:

Подземная часть основания, мУровень промерзания
непучинистая почва, мсреднепучинистая почва, м
0,50до 2,0до 1,0
0,752,0 – 3,01,0-1,5
1,00более 3,01,5-2,0

Высота бетонного перекрытия

Это расчетная величина, которая находится в прямой зависимости от степени пучения почвенных масс, залегания подземных вод и массивности сооружения.

Подробнее о высоте ленточного фундамента читайте в этой статье.

Ширина


Не менее значимый параметр – ширина ленты

Грамотно рассчитав ширину ленты, мастер обеспечит равномерное распределение давления на грунт под сооружением.

10 ошибок при заливке бетонного фундамента под двухэтажный дом

Если Вы намерены поставить двухэтажный тяжёлый дом (кирпичный, каменный и т.д.), тогда обязательно придётся закладывать монолитный фундамент – блочный или ленточный. И здесь Вас подстерегают такие подводные камни:

  • 1. Строя дом по типовому проекту, помните, что фундамент под Ваш 2 этажный дом не просчитан: он не привязан к типу грунта, глубине линии промерзания и горизонту залегания грунтовых вод. Поэтому чего-чего, а глубину и параметры основной конструкции придётся просчитать. Строительство фундамента «на глазок» сулит многие горести, вплоть до полного разрушения строения.
  • 2. Экономить на материале для фундамента равносильно экономии на фруктах-овощах: прожить-то Вы проживёте, но только небеса скажут, на сколько меньше запланированного свыше. Сознательно заменив бетон более дешёвой маркой, не вините строителей, когда фундамент под 2х этажным домом начнёт рассыпаться, трескаться или обваливаться. Кстати, такие явления обязательно потянут за собой разрушение стен и других конструкций.
  • 3. Пословица «Поспешишь – людей насмешишь» — это настоящие «цветочки» в сравнении с тем, что Вас ожидает, не дождись Вы полного схватывания залитой основы. Кладка стен раньше, чем через 28 дней после окончания заливки может породить новое выражение: «Поспешишь – дом разрушишь». Есть, о чём подумать, не правда ли?
  • 4. Использование для опалубки под фундамент 2 этажного дома щитов из неподогнанных досок опять-таки приведёт к разрушению основы. В щели вытечет «цементное молочко» (жидкость из бетона). В результате бетонное тело лишится воды, что станет причиной расслоения фундамента. Причина здесь проста – обезвоживание материала не обеспечит получение нужной марки бетона и тем самым уменьшит его прочность. Вывод один: или не скупитесь на покупку обрезанных досок или арендуйте металлическую щитовую опалубку.
  • 5. Делать фундамент для 2 этажного дома одинаковым по ширине может или родной брат Рокфеллера или абсолютный глупец. Ширина фундамента должна быть на 10 см больше разных по ширине стен. Если всю бетонную ленту основы заложить одинаковой, тогда нагрузка на фундамент будет разной, а, следовательно, и усадка в различных точках под домом будет не одинаковой.
  • 6. Пытаясь сэкономить заводском бетоне, Вы не получите крепкий фундамент под двухэтажным домом. Дело в том, что такую конструкцию нужно заливать в одночасье (чем скорее, тем лучше). Это обеспечивает единовременное схватывание монолитной бетонной ленты. А замес вручную (пусть даже с бетономешалкой) растянет «заливочное удовольствие». Учитывая, что дом и фундамент Вы ставите однажды, не экономьте на заказе доставки бетона с завода.
  • 7. Экономия на арматуре, не правильное её использование или подбор, рано или поздно приведут к разрушению фундамента под двухэтажным домом.
  • 8. Плохая трамбовка бетонной смеси станет причиной образования воздушных пустот, ослабляющих основу. А бетон надёжно не сцепится с арматурой.
  • 9. Заливка бетонного раствора с высоты 1,5 м не избавит от необходимости утрамбовывать фундамент под двухэтажный дом, а приведёт к расслоению бетонной конструкции.
  • 10. Закладывая монолитный фундамент зимой, используйте антиморозные пластификаторы. Летом же (как и зимой) не забудьте проследить, чтобы залитая конструкция накрывалась полиэтиленом и смачивалась водой хотя бы дважды в день. Иначе бетон схватится неравномерно и не достигнет расчётной прочности.

4 ошибки при установке свайного фундамента для дома с мансардой

При строительстве лёгких домов даже в два этажа (или с мансардой), экономически выгодно смонтировать свайный (столбчатый или винтовой) фундамент. Но и здесь при установке возможны ошибки. Их, правда меньше, но от этого дом прочнее не станет. Итак:

  • 1. При закладке фундамента под дом с мансардой нужно правильно просчитать количество и размер свай.
  • 2. При использовании винтовых свай необходимо, чтобы лопасти хотя бы на 20 см были вкручены ниже линии промерзания. Иначе при размораживании грунта после зимы фундаментный столбик подвергнется выталкиванию.
  • 3. Ввинчивая сваю, нужно строго следить за её вертикальностью. В противном случае рано или поздно фундамент под деревянным домом начнёт расшатываться.
  • 4. Экономя на сваях, Вы лишаете свой дом антикоррозионного фундамента. Не видитесь на «у нас самое дешёвое», поищите сертифицированный продукт или хотя бы ознакомьтесь с отзывами о производителе.

Чтобы Ваш дом стоял не один десяток лет, учтите все прочитанное или обращайтесь к нам. Мы знаем не только как построить надёжный фундамент, но и что делать во избежание ошибок при его закладке.

Звоните, и у Вас будет отличная основа дома!

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

  • глубина заложения + высота цоколя = высота;
  • ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения  читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения  приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см)  — 132000 см2. Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

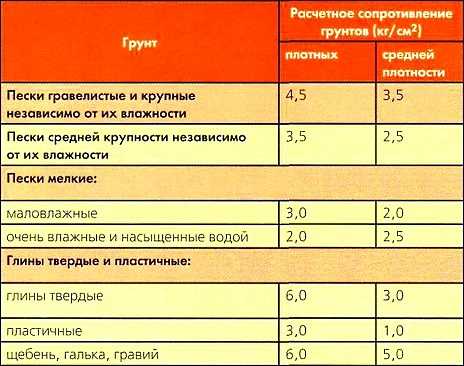

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.
