Критерии выбора отопительных компонентов: котлов, труб, радиаторов и насосов

Выбор труб для отопления

Виды труб отопления

Как подобрать трубы для отопления и дополнительные элементы к ним? Магистрали необходимы для доставки теплоносителя к радиаторам. При этом они должны выдерживать максимальные значения температуры давления при работе системы отопления.

Для правильного выбора отопительных труб следует учитывать их качества и характеристики:

  • Материал изготовления – сталь, пластик, медь. Для организации теплоснабжения в частном доме или квартире в последнее время устанавливают полимерные трубопроводы. Однако они не подойдут, если уровень нагрева теплоносителя будет превышать +90°С;
  • Диаметр труб. Расчетная величина, зависящая от показателей давления, требуемой скорости циркуляции воды и теплоотдачи всей системы;
  • Трудоемкость монтажа. Меньше всего усилий потребуется для установки полимерных труб.

В видеоматериале можно подробно ознакомиться с параметрами выбора труб для отопления:

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

  1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
  2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
  3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
  4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
  5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

  1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
  2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
  3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
  4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
  5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Открытая отопительная система и что это такое?

Отопление открытого типа не имеет повышенного давления, которое нагнетается искусственно. В сети устанавливается открытый расширительный бак. Он нужен для компенсации теплового расширения жидкости, монтируется в наивысшей точке контура. Компенсационная емкость одновременно служит воздухоотводчиком.

Принцип работы, плюсы и минусы

Система отопления открытого типа может работать только с жидким теплоносителем в виде воды. Принцип работы сети с естественным током теплоносителя основан на законах термодинамики. Ток жидкости по трубам происходит за счет отличающейся плотности нагретой и охлажденной воды, а также уклона трубопроводов. Излишек расширившейся жидкости подается в расширительную емкость открытого типа. Это способствует стабилизации давления.

Плюсы открытого отопления:

  • Главное преимущество заключается в надежности и долговечности.
  • Простая схема открытой системы отопления обеспечивает простоту монтажа.
  • Работу отопительного контура не нужно настраивать. После заполнения сети водой достаточно включить котел, система начинает работать.
  • В сетях с гравитационным током жидкости нет никаких шумов и вибраций.
  • Открытую систему отопления с циркуляционным насосом называют универсальной, потому что при перебоях с электроснабжением можно переходить на работу с гравитационным током жидкости, если насос установить на байпасах.
  • Эффективная система отопления позволяет постоянно поддерживать комфортную температуру в помещении.

Недостатков у открытых сетей тоже немало:

  1. Открытые контуры не применяют в больших домах, поскольку в системе наблюдается статическое равновесие при удалении от котла более чем на 30 метров.
  2. Главный недостаток в инертности сети. При значительном объеме теплоносителя система долго запускается в работу.
  3. Сети собираются из труб разного диаметра, в том числе и большого сечения, поэтому понадобятся различные сгоны и переходники.
  4. Для гравитационного тока жидкости трубопровод обратки укладывается под уклоном. Не всегда есть возможность это сделать.
  5. Расширительная емкость монтируется в наивысшей точке сети (обычно на чердаке), поэтому помещение приходится дополнительно утеплять, чтобы теплоноситель не замерз.
  6. Нужно периодически проверять уровень воды в баке, поскольку она испаряется. Проблема решается поплавковым клапаном или слоем масла на поверхности воды.
  7. При работе открытой системы отопления с насосом наблюдаются шум и вибрации.
  8. В открытом баке теплоноситель постоянно контактирует с воздухом, из-за чего насыщается кислородом. Это приводит к коррозии металлических элементов.

Мини-котельные

Сейчас выпускаются модели котлов, снабженные расширительным бачком, насосом, клапаном и манометром. Это могут быть ТЭНовые, электрические, дизельные, газовые агрегаты с принудительной тягой. Эти агрегаты можно назвать мини-котельными. Так, предохранительные клапаны в схеме электрического отопления частного дома с насосом монтируют сразу на теплообменнике вместе с ТЭНом. Такая конструкция позволяет быстро сбрасывать лишний теплоноситель, если он закипит при остановке насоса.

Схема подключения котла к системе отопления в этом случае не сложная. Нужно смонтировать всего лишь два шаровых крана, которыми можно отсечь котёл в случае необходимости. Ремонт агрегата или любые профилактические работы не будут доставлять сложностей.

Преимущества и недостатки установки однотрубного отопления частного дома

Среди достоинств монтажа данной конструкции в собственном доме, следует выделить:

  • значительная экономия денежных средств на необходимые материалы конструкции (необходимо небольшое количество материалов для сборки одной трубы в магистрали);
  • минимальная затрата времени и сил на установку однотрубного отопления (процесс монтажа настолько прост, что его можно выполнить своими руками);
  • одну трубу можно располагать любым удобным способом, как в полости пола, так и на стене (отсутствует нагромождение труб, как в других вариантах устройств);
  • система предполагает возможность последовательного подключения нескольких независимых один от другого, источников тепловой энергии (к примеру, газовый и твердотопливный котлы).

Что же касается недостатков установки, то здесь выделяют следующий ряд причин:

  • конструкция требует балансировки, чтобы достичь оптимального обогрева всех помещений дома;
  • необходимость использования различных схем подключения для радиаторов, которые имеют разное месторасположение;
  • для удаленных помещений нужно приобретать радиаторы с большим количеством секций;
  • необходимо использовать трубы больших диаметров, мощные насосы и высокий температурный режим для того, чтобы преодолеть увеличенное сопротивление.

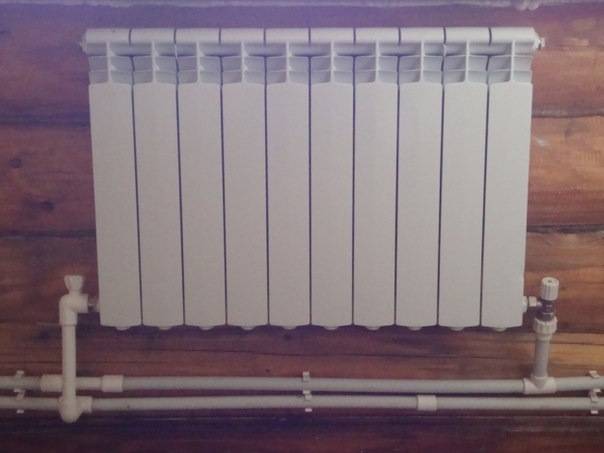

Радиатор с большим количеством секций

Несмотря на то, что конструкция из одной трубы достаточно проста, но процесс его сборки имеет свои нюансы. Для того, чтобы монтировать систему самостоятельно, нужно знать и соблюдать все нормы и правила относительно установки отопительных агрегатов, а также провести необходимые для этого расчеты. Лишь в этом случае мы вправе рассчитывать на слаженную работу системы на протяжении длительного периода времени.

О том, как реализовать однотрубную систему отопления своими руками подробнее в видео:

Вычисления диаметра трубы для отопительного контура

Данная процедура является обязательной при расчете любой системы отопления. В однотрубных схемах – это еще и достаточно сложно сделать, так как теплоноситель все больше остывает в каждом последующем радиаторе. Для поддержания определенной температуры нужно на каждом последующем участке контура увеличивать скорость движения теплоносителя. Сделать это можно, уменьшая диаметр трубы, согласно необходимой тепловой мощности для каждого радиатора.

Сделать вычисления можно по формуле Rср = β*?рр/∑L; Па/м, Получим среднее значение потери давления вследствие трения на 1 метр расчетного кольца СО. Далее, используя формулу, рассчитываем диаметр трубопровода для конкретного участка контура.

∆t° —разница температур теплоносителя между входом и выходом из котлоагрегата, °С Q —количество тепла, необходимое на обогрев конкретного помещения V — скорость теплоносителя, м/с

Несколько слов о скорости движения воды в системе. Чтобы отопление работало эффективно необходимо чтобы скорость движения теплоносителя была как можно выше. Однако, при этом увеличивается давление в системе и возникает шум от трения о поверхность трубопровода. Оптимальная скорость теплоносителя в горизонтальной однотрубной системе отопления должна находиться в пределах 0,3 – 0,7 м/сек. Медленнее – возможно завоздушивание; Быстрее – появляется шум.

Существуют таблицы, в которых можно выбрать необходимый диаметр труб. Для этого диаметра предлагается оптимальная скорость и расход теплоносителя. Рассмотрим пример подбора труб из армированного полипропилена для каждого участка отопительного контура с 6-ю радиаторами разной мощности.

  1. На первом участке СО (от выхода котла до радиатора) мощность системы 15 кВт. Выбираем данные, соответствующие мощности из синих колонок. Подходит труба с внутренним диаметром 20 мм и 25 мм. Выбираем 20 мм (она дешевле). Скорость движения теплоносителя на этом участке будет 0,6 м/с; расход теплоносителя, через трубу такого диаметра при данной скорости – 659 кг/ч.
  2. Первый радиатор имеет мощность 3 кВт поэтому нагрузка на нем уже 15 – 3 = 12 кВт. В оптимальной зоне таблицы данное значение находится в зоне трубы 20 мм.
  3. На участке между первым и вторым радиатором: 12 кВт – 2,5 = 9,5 кВт; диаметр трубы 20 мм.
  4. На третьем радиаторе тепловая нагрузка падает уже до 9,5 – 2 = 7,5 кВт. Исходя из таблицы на этом участке требуется труба с 15 мм внутреннего диаметра.

Аналогично делается расчет трубопровода на всех участках СО.

Совет: Следует знать, что армированный полипропилен имеет несколько другие внутренние размеры, чем указано в таблице. Показанный нами пример внутреннего диаметра 20 мм реально имеет 21,2 мм. и маркировку ПП32, и соответственно внешний диаметр 32 мм.

Объем секции и расход теплоносителя

Сегодня не все автономные отопительные системы заполняются водой
. Это обуславливается двумя факторами.

Размер секции

  1. Возникновение ситуации, когда хозяевам необходимо надолго оставить дом без отопления, так как в связи с длительным отсутствием отпадает необходимость в обогреве помещений.
  2. Вода имеет свойство замерзать уже при нулевой температуре. При замерзании вода, расширяясь, превращается в лед,то есть переходит из одного физического состояния в другое. Во время этого процесса высвобождаются и меняются межмолекулярные связи воды, в результате развивается огромное усилие, которое разрывает радиаторы и трубы из любого металла.

Чтобы не произошло подобных ситуаций, для заполнения системы отопления вместо воды используют другой теплоноситель, лишенный проблемы замерзания. Это могут быть такие бытовые антифризы, как:

  • этиленгликоль;
  • солевой раствор;
  • глицериновый состав;
  • пищевой спирт;
  • нефтяное масло.

Благодаря специальным добавкам, которые вводятся в эти компоненты, составы теплоносителей сохраняют свое агрегатное состояние в жидком виде даже при отрицательных температурах.

Расчет теплоносителя

Определение объема расхода теплоносителя необходимого для автономной системы отопления требует точного расчета. Для простого способа узнать, сколько нужно антифриза, чтобы заполнить отопительную систему, существуют разнообразные расчетные таблицы.

Объем воды в одной секции

Для базовых расчетов можно воспользоваться той информацией, которая изложена в тематических справочниках:

  • Стандартная секция алюминиевой батареи содержит 0,45 литра теплоносителя.
  • Погонный метр 15-миллиметровой трубы содержит 0,177 литра, а труба диаметром в 32 мм – 0,8 литра теплоносителя.

Информацию о характеристике подпиточного насоса и расширительного бака можно взять из паспортных данных этого оборудования.

Общий объем системы отопления будет равен совокупному объему всех отопительных приборов:

  • радиаторов;
  • трубопроводов;
  • теплообменника котла;
  • расширительного бака.

Уточненная формула основного расчета корректируется с учетом коэффициента расширения теплоносителя. Для воды это 4%, для этиленгликоля ─ 4,4%.

Характеристики низкотемпературной системы отопления

Температурный режим отопительных систем может быть описан тремя характеристиками:

  • . Температура теплоносителя на входе в котел.
  • . Температура на выходе.
  • . Температура в обогреваемом помещении.

Данные котла должны указываться в техпаспорте изделий именно в этой последовательности. Отопительные системы традиционного типа (включая и центральное отопление), были рассчитаны таким образом, что на выходе из нагревателя вода должна иметь температуру около 80 градусов при температуре в 60 градусов на входе. Однако в наши дни такие показатели являются несколько устаревшими. Температура может быть снижена или теплосетью, или же самим пользователем. Европейские же котлы, которые сегодня практически полностью вытеснили советские отопительные аналоги, работают по несколько иным схемам.

По европейскому стандарту нормальный режим работы систем отопления предполагает температуру 60-75 градусов по Цельсию. Но здесь же говорится о понятии так называемого «мягкого тепла», предполагающего параметры системы с температурой до 55 градусов. И именно этот режим может стать нормативным в недалеком будущем, если учесть все ужесточающиеся требования к экономии. Таким образом, становится все более актуальным.

О «теплых полах», пожалуй, слышали все. Именно эта система выступает одним из наиболее ярких примеров низкотемпературного отопления. К тому же, большинство владельцев частного дома сегодня уменьшают температуру котлов до «единички», дабы довести температуру теплоносителей до 50-60 градусов.

Как работает агрегат

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями. В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

  • На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
  • На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
  • Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Стоит знать: любой вид циркуляционного насоса работает от электросети. Это довольно экономичное оборудование, поскольку мощность двигателя у крупных производственных насосов составляет 0,3 кВт, а у приборов бытового назначения – всего 85 Вт.

Лучевая схема разводки трубопровода: особенности

Наиболее оптимально лучевая разводка системы отопления подходит для тех случаев, когда в доме несколько этажей или же имеется большое количество комнат. Таким образом, удается существенно повысить эффективность работы всего оборудования, гарантировать качественную теплопередачу, исключить лишние потери теплоты.

Один из вариантов обустройства коллекторной схемы трубопровода

Принцип работы схемы обогрева, выполненной по коллекторной схеме, довольно прост, но в то же время, есть в нем и некоторые особенности. Так, например, лучевая схема отопления подразумевает установку на каждом этаже здания нескольких коллекторов, а уже от них организацию разводки труб, прямую и обратную подачу теплоносителя. Как правило, инструкция  к подобной схеме разводки подразумевает установку всех элементов в цементную стяжку.

Элементы схемы разводки труб обогрева

Современное лучевое отопление – целая конструкция, которая состоит из нескольких основных элементов:

Котел. Стартовая точка, агрегат, из которого подается теплоноситель в трубопроводы и радиаторы. Мощность техники обязательно должна соответствовать потребляемому отоплением количеству теплоты;

Коллектор для отопительной схемы

При выборе циркуляционного насоса для коллекторной схемы разводки труб (этого также требует инструкция) следует обязательно учитывать массу параметров, начиная от высоты и длины трубопроводов (данные элементы создают гидравлическое сопротивление) и заканчивая материалами радиаторов.

Мощность насоса не является основным параметров (она определяет лишь количество потребляемой энергии) – внимание нужно обращать на скорость перекачивания жидкости. Данный параметр показывает, сколько теплоносителя сможет передать циркуляционный насос за определенную единицу времени;

Монтаж пластиковых труб в коллекторной схеме обогрева

Коллекторы для таких систем дополнительно могут снабжаться разнообразными терморегулирующими или запорно-регулирующими элементами, благодаря которым можно обеспечить определенный расход теплоносителя в каждой из веток (лучей) системы. К тому же, дополнительная установка автоматических удалителей воздуха и термометров позволяет наладить более производительную работу системы без лишних затрат.

Один из вариантов разводки пластиковых труб в коллекторной схеме

Подбор того или иного типа коллекторов (а представлены они на отечественном рынке в большом ассортименте) производится по количеству подключаемых радиаторов или контуров обогрева. К тому же, различаются все гребенки еще и по материалам, из которых они изготовлены – это могут быть полимерные материалы, сталь или же латунь;

Шкафы. Лучевая разводка системы отопления требует сокрытия всех элементов (распределительный коллектор, трубопроводы, запорная арматура) в специальные коллекторные шкафы. Такие конструкции являются довольно простыми, но в то же время функциональны и практичны. Могут быть как наружными, так и встраиваемыми в стены.

Выбор подводящих и отводящих труб

Перед началом каких-либо работ по обустройству системы отопления, важно определиться с основными параметрами труб. Для начала следует отметить, что выходы у котла, подводящей магистрали, а также вход у коллектора должны иметь одинаковые габариты

Исходя из таких свойств, подбираются и диаметры труб, а в случае необходимости применяются специальные переходники.

Отбор теплоносителя из бака и его распределение по трубопроводу

Материалы труб подвода и отвода теплоносителя могут быть самыми различными, но лучше всего применять пластиковые изделия. Все дело в их практичности, простоте монтажных работ и доступности.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

  • специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
  • клапан для выпуска пара в систему отопления;
  • трубопровод;
  • отопительные радиаторы.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Что учитывается при выборе диаметра труб

Мощность теплогенератора. Она берется за основу и определяется индивидуально для каждого строения. На что ориентируется собственник, приобретая котел?

На совокупную площадь всех отапливаемых помещений. Именно это обязательно уточнит менеджер в точке продаж, если у покупателя возникнут вопросы по данному пункту.

Скорость теплоносителя. Если она менее 0,25 м/сек, то есть риск завоздушнивания системы, образования пробок на трассе. Превышение значения 1,5 чревато «шумами» в магистрали.

Это особенно ощутимо, когда трубы металлические, да еще и проложены открытым способом. Но в любом случае перемещение теплоносителя по трассе будет хорошо прослушиваться.

Практикой доказано, что для частного строения (с автономным отопительным контуром) следует ориентироваться на показатель в пределах от 0,3 до 0,7. Это оптимальное значение для любой системы.

Конфигурация контура. В частных домах при его монтаже, как правило (независимо от схемы), все «нитки» заводятся на коллектор. Каждая из них «нагружена» на определенное количество радиаторов.

Нет смысла приобретать трубы одного и того же диаметра для всех линий, если учесть, что чем больше сечение заготовки, тем выше цена 1 п.м.

Диаметр трубы. Наружный особой роли не играет, так как у изделий из различных материалов есть отличия в толщине стенки. Данный параметр свидетельствует лишь об удобстве крепления изделия. Внутренний диаметр – о пропускной способности трассы. Именно он и является определяющим.

Диаметры труб принято обозначать в дюймах. Для нас это непривычная (не метрическая) система, поэтому следует знать правила перевода величин. Соотношение дюйма к сантиметру – ½,54 (или 25,4 мм). Материал трубы – металлопластик, сталь, ПП, ПЭ.

Специфика строения. В первую очередь это относится к эффективности его теплоизоляции – из каких материалов она смонтирована, по какой методике и так далее.

Монтаж отопительной системы своими руками

Перед тем, как варить отопление в частном доме, нужно запастись следующими инструментами для пайки полипропиленовых труб:

  • Шейвер, позволяющий удалить армирование из участка пайки и снять фаску на трубе;
  • Труборез;
  • Паяльник для полипропиленовых труб с набором насадок необходимого диаметра.

Технология соединения труб выглядит следующим образом:

  1. Сначала нужно надеть шейвер на трубу и несколько раз провернуть, чтобы убрать слой алюминия. Если этого не сделать, металл при контакте с жидкостью постепенно будет повреждаться, тем самым оказывая негативное влияние на всю отопительную систему.
  2. Насадка паяльника разогревается до нужной температуры, после в раструб вставляется труба, а на противоположную сторону насадки надевается фитинг.
  3. Когда детали немного оплавятся, их нужно совместить с некоторым усилием и задержать в таком положении на несколько секунд. После застывания пластика можно приступать к пайке следующего участка.

Возле выходного патрубка котла устанавливается группа безопасности. Место установки обуславливается тем, что именно на этом отрезке системы поднимается давление при нарушении функционирования системы. Расширительный бачок можно монтировать где угодно, но есть один нюанс: при установке бачка перед насосом расстояние между ними должно составлять больше двух диаметров розлива, а если бачок крепится за насосом, то расстояние увеличивается до десяти диаметров розлива. Несоблюдение этого правила приводит к преждевременному выходу мембраны из строя – а определить неполадку сразу вряд ли удастся, поэтому придется думать еще и о том, как проверить отопление в частном доме.

Иногда возникает вопрос о том, можно ли гравитационную систему переделать в отопление с принудительной циркуляцией. Ответ на данный вопрос утвердительный – при необходимости насос устанавливается в любой контур, что позволяет полностью переделать отопление в частном доме.

  • Диаметры и конфигурация разводки выбираются таким образом, чтобы система могла работать с естественной циркуляцией;
  • Параллельно разводке перед котлом врезается две подводки, к которым подключается циркуляционный насос;
  • Врезки разделяются между собой обратный шаровым клапаном.

Когда насос работает, клапан замыкается и полностью закрывает проход в байпасе, за счет чего обеспечивается принудительная циркуляция теплоносителя. При отключении насоса отопление автоматически переключается на естественную циркуляцию – клапан открывается, теплоноситель продолжает движение. Конечно, обратный клапан можно заменить вентилем или шаровым краном – но в таком случае переключать режим работы системы придется вручную.

Заключение

Данная статья дает поверхностное представление о том, как установить отопление частного дома своими руками. Каждый элемент конструкции можно рассмотреть подробнее, поэтому, если есть такая необходимость, можно поискать соответствующую статью для более глубокого понимания конкретного вопроса. В целом можно отметить, что отопительная система имеет довольно простую конструкцию, и при должном внимании ее вполне можно собрать самостоятельно.

Конденсатоотводчики

Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.

Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.

Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.

Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.

Категории систем отопления и принцип работы

Отопление помещения было придумано человечеством еще 3000 лет назад. Еще в ту далекую эпоху, древние люди использовали систему труб, ведущих к котлам с горячей водой для обогрева дворцов влиятельных особ в холодный период. Сегодня система отопления – обязательный атрибут современности, представляющий широкий выбор вариантов.

Существует две основные категории трубных систем отопления: однотрубные и двухтрубные.

Отличие систем заключаются в следующем: 1-трубная система функционирует по принципу замкнутого кольца. Циркулируя, вода проходит через котел и сообщает радиаторам тепло, после чего, холодная вода, возвращается обратно. 2-х-трубный принцип обогрева заключается в работе двух контуров, которые распространяют тепло.

Выбор типа

Вертикальное подключение

Для начала необходимо определиться с типом «ленинградки». Различия сводятся исключительно к типу подключения батарей.

  • с нижним подключением;
  • с вертикальным подключением;
  • с верхним подключением;
  • с диагональным подключением.

Нижнее нормально прогревает только половину батареи. Кроме того, при их использовании возможны трудности с циркуляцией теплоносителя. Решаются они подключением электронасоса, который будет прокачивать воду по системе. Но это сводит преимущества «ленинградки» на нет. Ведь насос увеличивает расходы электроэнергии. Да и сам прибор придется покупать.

Верхнее подключение может работать и без насоса. Но при монтаже необходимо правильно определить геометрию труб. Если неверно собрать разгонный участок, с циркуляцией воды тоже будут проблемы. Правильный монтаж требует чуть больше расходников. Это тоже нивелирует преимущества системы перед традиционными вариантами.

Выводы и полезное видео по теме

На приведенном ниже ролике вы услышите аргументированное мнение специалиста об использовании различных видов труб для монтажа отопительной системы.

Для выполнения обвязки котла можно применять различные виды труб, для оптимального выбора которых следует учесть целый комплекс факторов: особенности котла и системы отопления, материальные возможности, личные предпочтения.

При наличии некоторой квалификации монтаж пластиковых элементов можно проводить самостоятельно, четко соблюдая схему, но для установки металлических труб лучше обратиться за помощью к специалистам.

Подыскиваете качественные трубы для обвязки котла? Или есть опыт монтажа и применения определенного трубопроката? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
