Диаметры стальных труб: дюймы, миллиметры, соответствие

Диаметры полимерных и комбинированных труб

Диаметры пластиковых и полипропиленовых труб должны согласоваться с ГОСТ Р 52134-2003.

В отдельных случаях, не предусмотренных настоящими стандартами диаметры указанных труб могут иметь другие размеры.

При маркировке труб принимается значение наружного (внешнего) диаметра. Внутренний, определяющий пропускную способность труб, находится вычитанием из наружного двойной толщины стенки:

Стоит отметить что диаметр является определяющим параметром только для стандартных труб цилиндрической формы. Для профильных, ввиду особых форм, задаются высота и ширина поперечного сечения.

Источник

Можно ли покрывать оцинковку краской?

Не только можно, но и нужно! Окрашивание придаёт изделиям презентабельный вид и продлевает срок их службы в среднем на 10-30 лет. Однако в вопросе покраски оцинковки есть несколько нюансов:

  1. Цинковое покрытие должно «состариться». Т.е. перед окрашиванием оцинковка выдерживается порядка 1-2 лет в естественных условиях. За это время выветриваются продукты окисления, образуется прочная цинковая патина («белая ржавчина»)и некоторая шероховатость, за счёт которой сцепление с краской будет более прочным.
  2. Для окрашивания оцинковки подходят только специальные красящие составы, отличающиеся высоким уровнем адгезии, твёрдостью и эластичностью. К их числу относятся:
  • Полимерные порошковые краски на основе смол и отвердителей. При нагреве состав полимеризуется, обеспечивая тем самым прочное сцепление с цинковым покрытием.
  • Алкидные, пластизолевые, полиэстеровые и алюминиевые эмали, отличающиеся устойчивостью к ультрафиолету, влаге, температурным перепадам и сезонным изменениям.

Качественное окрашивание сложно сделать самостоятельно, не имея соответствующих навыков. Поэтому чаще всего покраску оцинковки производят на заводах или в специализированных мастерских.

Внутренний Диаметр

Этот размер металлической трубы (Dвн) может иметь разные значения. Причем значение внешнего D всегда остается неизменным. Чтобы стандартизировать диаметр труб для водопровода, проектировщики пользуются специальным значением, называемым «условным проходом». Такой диаметр имеет свое обозначение Dу.

По сути, условным проходом является минимальное значение внутреннего диаметра данного изделия, округленное до целого числа. Округление всегда выполняется только в сторону максимального значения. Значение условного D регламентируется ГОСТом 355–52.

Для расчета внутреннего D пользуются специальной формулой:

Dвн = Dн – 2S.

Внутренние диаметры стальных изделий находятся в диапазоне от 6 до 200 миллиметров. Все промежуточные значения показаны в соответствующей таблице.

Диаметр металлических труб измеряется также в дюймах, который равен 25,4 миллиметра. В ниже приведенной таблице показаны значения диаметров изделий как в дюймах, так и в миллиметрах.

Диаметры стальных труб

Диаметр трубы по способу измерения разделяется на два вида — внутренний (условный диаметр (Ду, Dy) номинальный размер (в миллиметрах) и внешний (наружный диаметр). По внутреннему диаметру измеряются трубы водогазопроводные, по внешнему электросварные круглые и бесшовные.

Применение труб различных диаметров

В различных отраслях промышленности сегодня широко используются стальные трубы. К ним можно отнести:

  • бытовую;
  • химическую;
  • автомобильную;
  • пищевую;
  • сельскохозяйственную;
  • строительную и другие отрасли.

Прежде всего, такая популярность данного вида трубного проката обусловлена экономической выгодой. Основным отличием стальных труб друг от друга это способы производства, стали из которых изготавливают трубы, а так же диаметры и сечение.

Большое значение для любых работ связанных с использованием труб из стали имеет как внешний, так и внутренний диаметр. Главное принципиальное отличие между измерениями диаметра трубы, это то что внешний диаметр не зависит от толщины стенок, а внутренний зависит к примеры труба 108х3 имеет внешний диаметр 108 мм, а внутренний 102 мм, расчет 108 — (3*2) = 102 мм. Так же есть трубы водогазопроводные, которые измеряются по внутреннему диаметру и имеют следующие размеры ду 15х2,8, в данном случае все наоборот внутренний остается неизменным 15 мм, а внешний будет 20,6 мм, расчет 15 + (2,8*2) = 20,6 мм. Такие трубы изготавливаются по ГОСТу 3262-75 и имеют обозначение ДУ — диаметр условного прохода.

Диаметр труб считается важным, так как показатель служит опорой для проведения классификации изделий. Зная диаметры и толщину стальных труб можно, например, заранее просчитать их необходимое количество, для транспортировки какого – либо вещества по магистрали. И как следствие можно расчитать нагрузку на проектируемую систему, а также выявить слабые места и возможности их устранение.

Разновидности диаметров можно посмотреть в таблице стальных труб

Существующая стандартизация стальных труб необходима для осуществления стыковых соединений с использованием трубопроводной арматуры и четкого определения аналогов данной продукции, изготовленной из других материалов. Ведь соединение деталей из разного материала позволило расширить сферу применения трубопроводов в различных видах промышленности. Именно поэтому всегда значение диаметра металлической трубы должно совпадать, быть тоньше или толще с его соединительным элементом или ее полимерным аналогом, формируя при этом сложную систему. Это, например, дало возможность при масштабном проектировании разнообразнейших магистралей подбирать специалистами различные соединительные узлы.

Ведь если известны значения наружного и внутреннего диаметра, то подобрать необходимые элементы для соединения достаточно легко.

Диаметры стальных труб могут быть:

  • трубы с особо тонкими стенками -тонкостенные;
  • нормальные, усредненные конструкции — обычные;
  • изделия с тонкими стенками — тонкостенные;
  • элементы с толстыми стенками — толстостенные;
  • трубы с особо толстыми стенками — толстостенные.

Также диаметр и толщина стальной трубы заранее может предопределить сферу ее использования.

Стандартное обозначение диаметра труб

Труба электро сварная прямошовнfя 108х3,5 дл12м (Труба э/с пш 108х3,5 дл12м) 108мм-внешний диаметр, 3,5мм-толщина стенки, 12м-длина хлыста.

Труба водогазопроводная 50х3,5 дл6м (Труба вгп ду 50х3,5 дл6м) 50мм-внутренний диаметр, 3,5мм-толщина стенки, 6м-длина хлыста.

Труба бесшовная холоднодеформированная 35х3 н/д (Труба бш хд 35х3 н/д) 35мм-внешний диаметр, 3мм-толщина стенки, н/д- немерной длины(от 4м до 12м)

Труба бесшовная горячедеформированная 60х5 н/д (Труба бш гд 60х5 н/д) 60мм-внешний диаметр, 5мм-толщина стенки, н/д- немерной длины(от 4м до 12м).

Источник

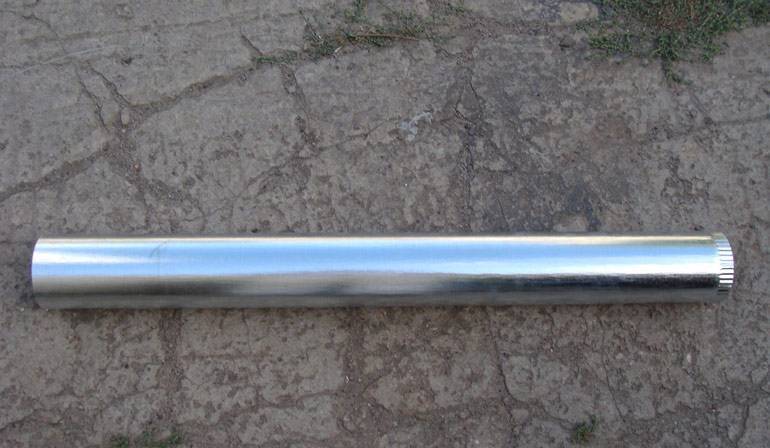

Можно ли использовать оцинковку для дымохода?

Оцинкованная сталь успешно применяется для обустройства дымоходных контуров. Однако некоторые свойства оцинковки, а именно токсичность при нагреве и неустойчивость к экстремально высоким температурам, несколько ограничивают рамки её использования в качестве дымохода.

Важно помнить, что при нагреве свыше 419,5⁰С цинк начинает выделять ядовитые для человека испарения окиси металла. Наибольшую опасность представляет так называемый технический цинк, при производстве которого в состав добавляются ещё более вредные свинец, мышьяк и сурьма

Поэтому оцинкованные дымоотводы запрещено устанавливать в системы с t нагрева более 350⁰С, а значит, они не подходят для теплогенераторов, работающих на угле, дровах. Но в симбиозе с отопительным агрегатом, работающем на газу или дизельном топливе, оцинкованные дымоходы вполне безопасны.

Срок службы

Период «жизни» дымохода из оцинковки зависит от ряда факторов:

Толщины стенки, которая должна быть не менее 1 мм. При меньших показателях труба прогорает уже в первый-второй отопительный сезон.

Строения. Одностенные, как правило, требуют замены уже через пару лет, в то время как двустенные (двухконтурные) способны прослужить порядка 45 лет.

Наличия теплоизоляционного контура. Без утеплителя в трубе образуется губительный для неё конденсат и начинает скапливаться сажа, что увеличивает риск возгорания дымохода и снижает срок его эксплуатации минимум в 3 раза.

Виды дымоходных труб

Оцинкованные дымоходы и комплектующие к ним классифицируются на:

  1. Одностенные (одноконтурные).
  2. Утеплённые сэндвич-дымоходы (двухконтурные), которые в свою очередь также подразделяются на:
  • Моно-конструкции, в которых оба металлических контура выполнены из оцинковки;
  • Комбо-конструкции, в которых внешний контур представлен оцинковкой, а внутренний выполнен из нержавейки.

Комбинированные дымоходы обладают наилучшими техническими характеристиками, т.к. нержавейка более устойчива к прогоранию и влиянию кислотной среды, а более низкая стоимость в сравнении с дымоходными трубами, полностью выполненными из нержавейки, позволяет существенно сэкономить бюджет.

Оцинкованные моно-конструкции минимизируют выработку конденсата, но не выдерживают нагрева свыше 450⁰С. Чаще всего используются для гильзования кирпичных дымоходов.

Методы сварки прямошовных труб

Трубная продукция, изготавливаемая по методике сгибания листа (полосы) стали в круг и соединения ее стыков, сваривается по нескольким разным технологиям.

Печная сварка

Поступающая на прокатный стан для придания ей круглой формы стальная полоса (штрипс) предварительно прогревается в туннельной печи до температуры около 1300 °С. Подходя к прокатным роликам, боковые сопла горячим воздухом дополнительно нагревают кромки трубы до температуры около 1400 °С. Аналогичные сопла установлены в зоне валков формовочного стана и нагревают края полосы до 1400 °С перед непосредственным сгибанием листа в круг с контактом крайних кромок.

После соединения кромок, нагретых до высокой температуры под давлением валками, образуется прочный шов, полученный методом взаимной диффузии расплавленных металлов. Далее труба еще раз протягивается через печь с формовочными валками для придания ей правильной геометрической формы. Технология относится к видам обработки стали методом горячей деформации.

Рис. 5 Схема печной и электродуговой сварки в среде флюса

Электросварка

Электросварка чаще других методов применяется при сваривании труб круглого сечения, она позволяет получать высококачественный шов на тонких стенках. Трубные изделия, применяемые для трубопроводных магистралей нефтегазовой промышленности, изготавливаются с применением дуговой сварки с флюсом. Для проведения сварочных работ в формообразующем прокатном стане формируют трубную оболочку круглой формы, если диаметр изделия слишком велик, круг собирают из двух листов, которые формуют под прессом до получения полукруглой формы.

Автоматическую электрическую сварку производят одновременно с двух сторон до получения равномерно провареного продольного шва, в качестве электрода используют проволоку. После убирания гранда, ультразвуковой проверки и гидроиспытаний труба готова к применению.

Рис. 6 Электросварка в инертных газах – принцип

Электросварка в среде защитного газа

Недостаток проведения сварочных работ на воздухе – вредное воздействие кислорода на стык, в результате в шовной полосе образуются воздушные пузыри, изменяется ее химический состав из-за карбидизации легирующих элементов, на поверхности появляется окалина.

Избавиться от указанных вредных факторов, возникающих вследствие воздействия на металл кислорода окружающей среды, позволяет применение в области сварки инертных защитных газов: углекислого, аргона и гелия. При работе нейтральные газы, будучи тяжелее воздуха, вытесняют его из рабочей зоны, исключая контакт расплавленной сварочной ванны с атмосферным кислородом. В качестве электродов используют тугоплавкие изделия из вольфрама.

Сварку в среде инертного газа чаще применяют для соединения деталей из нержавеющей или высоколегированной стали, швы отличаются однородностью материала, одинаковой толщиной, высоким качеством поверхности, обеспечивают отличную герметичность и прочность стыка.

Трубные изделия, полученные методом электрической сварки, относятся к группе холоднодеформированных.

Рис. 7 Схемы сваривания ТВЧ

Высокочастотная (индукционная) сварка

Современный высокоскоростной метод сваривания давлением (прижиманием оплавленных кромок друг другу с физическим усилием), при котором края заготовки нагреваются токами высокой частоты ТВЧ до размягчения, широко используют в трубном производстве. Плотность токов максимальна в поверхностном слое изделия и резко снижается при погружении в глубь заготовки (поверхностный эффект), благодаря чему сильно разогревается только тонкий слой наружной оболочки глубиной 0,1 – 0,15 мм.

Нагрев стыкуемых кромок производится индуктором, расположенным в непосредственной близости от их краев, он генерирует индукционные токи по краям заготовки с помощью двух скользящих по трубной оболочке электродов.

При индукционном сваривании соединяемые трубные кромки заготовки имеют вид буквы Y, ТВЧ подводятся к кромкам посредством индуктора или поворотного ролика так, чтобы он проходил через точку их схождения. Расстояние от токопроводящих контактов до места стыка варьируется в диапазоне от 25 до 300 мм.

Существует несколько технологий индукционной сварки, для соединения трубных кромок из черных и цветных металлов чаще используют методику сваривания под давлением с оплавлением. Скорость нагрева при данной технологии составляет 15·104 °С/с, осадки 2000 мм/с, технология обеспечивает высокое качество сварочного соединения.

Рис. 8 Физические параметры металлов термообработанных и горячередуцированных прямошовных труб классов А и В (ГОСТ 10705-80)

Многофункциональность и основные параметры труб с ребрами жесткости

При технологическом формировании стальной трубы размеры соответствуют заданной длине, форма при прокатке придается прямоугольная (квадратная) с 4 ребрами жесткости. На выходе получается трубный профиль. Конфигурацией он выделяется среди обычных круглых труб. Изделия из холоднодеформированного проката по стоимости несущественно отличаются от других разновидностей. Путем применения холодной технологии выпускают алюминиевый или оцинкованный профиль, ему дополнительно придают антикоррозийные свойства.

Повышенный спрос на алюминиевый профиль оправдан техническими параметрами:

  • устойчивостью к физическому воздействию;
  • небольшим весом при значительных размерах металлических труб;
  • повышенной прочностью при достаточной пластичности металла;
  • незначительными отклонениями при деформациях;
  • широким спектром применения;
  • доступными ценами на весь алюминиевый и оцинкованный сортамент с учетом типоразмеров труб.

Профильным трубам при прокатке придается форма прямоугольника с четырьмя ребрами жесткости

На территории РФ более 400 предприятий специализируются на выпуске профилированных и круглых стальных труб. Они отличаются диапазоном сечения и толщиной стенок, их применение почти безгранично.

Основные параметры труб

К таким параметрам относятся:

  1. Условный диаметр (Ду, Dу) – представляет собой исчисляемый в миллиметрах внутренний диаметр металлических труб или округлённое его значение в дюймах (подробнее: “Что такое условный диаметр труб – стандарты и нормы”).
  2. Номинальный диаметр (Дн, Dn).
  3. Наружный диаметр железной трубы. Помимо классификации изделий на три группы: малые – с параметром 5…102 мм, средние – значения в диапазоне 102…426 мм, большие – от 426 мм, это измерение позволяет рассчитать необходимое для изоляции трубы количество краски или иного материала (подробнее: “Как выполнить расчет краски для труб, какой расход учитывать”).
  4. Толщина стенки – несамостоятельный параметр, устанавливается ГОСТами в зависимости от номинального диаметра металлической трубы, часто используется в прочностных и гидравлических расчётах.
  5. Внутренний диаметр – основная характеристика как самих труб, так и соединительной арматуры, в частности, муфт и уголков.

Соответствие диаметров труб стандартам необходимо соблюдать при производстве не только металлических изделий, но и продукции из других материалов – будь то полимеры всех марок, комбинированные материалы, асбестоцемент или стекло.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно.. К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

D = sqrt ((314∙Q)/ (V∙DT)):

  • D – внутреннее сечение выбранных труб;
  • Q – тепловой поток, выражаемый киловаттами;
  • V – скорость теплоносителя, м/с;
  • DT – разница температур на обоих концах системы, измеряемая в ℃;
  • sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Пластиковые

В наше время альтернативой металлическим трубам стали их пластиковые аналоги. Причем их размеры имеют больше разброс. Материалом для такого изделия служит:

Каждый производитель таких труб сам устанавливает свою размерную сетку. Поэтому если изготавливается одна система, желательно использовать детали одного и того же производителя.

Безусловно, расхождения обязательно будут, но они будут минимальными, и не вызовут особых трудностей у хорошего мастера. Если у человека мало опыта, ему придется приложить некоторые усилия, чтобы подогнать все размеры.

Таблица размеров пластиковых труб для водопровода с применением полипропилена различной плотности показывает самые популярные модели.

Когда прокладываются всевозможные коммуникации, строители используют и другие диаметры водопроводных пластиковых труб.

Диаметры водопроводных труб в таблице помогают подбирать подходящее изделие для проведения ремонта или других работ.

Таблица перевода единиц

Наружный диаметр под-соединяемой трубы Номинал резьбы SAE Номинал резьбы UNF Наружный диаметр резьбы, мм Средний диаметр резьбы, мм Шаг резьбы
мм дюйм мм ниток/дюйм
6 1/4»» 1/4»» 7/16»»-20 11,079 9,738 1,27 20
8 5/16»» 5/16»» 5/8»»-18 15,839 14,348 1,411 18
10 3/8»» 3/8»» 5/8»»-18 15,839 14,348 1,411 18
12 1/2»» 1/2»» 3/4»»-16 19,012 17,33 1,588 16
16 5/8»» 5/8»» 7/8»»-14 22,184 20,262 1,814 14
18 3/4»» 3/4»» 1»»-14 25,357 23,437 1,814 14
18 3/4»» 1»»1/16-14 26,947 25,024 1,814 14
20 7/8»» 1»»1/8-12 28,529 26,284 2,117 12
22 7/8»» 7/8»» 1»»1/4-12 31,704 29,459 2,117 12
22 7/8»» 1»»3/8-12 34,877 32,634 2,117 12
25 1»» 1»» 1»»1/2-12 38,052 35,809 2,117 12

Особенности производства профильного металлического трубопроката

По способу производства профильные трубы бывают горяче- и холоднодеформированные. Благодаря пластичности металлов профилирование любых стальных заготовок доступно под воздействием высоких температур. На срезе (в сечении) трубы имеют форму:

Плоскоовальный арочный профиль (или овальные трубы) не менее востребован, и его производство растет. Технология их формовки практически не отличается от прокатки стандартных профтруб. Это как бы промежуточный вариант между круглыми и прямоугольными конструкциями, а показатели качества и выносливости у них на порядок выше, чем у этих изделий. Технология выпуска стандартного размера труб предполагает:

В сечении трубы имеют форму овала, квадрата или прямоугольника

  • метод холодной формовки округлых изделий прессом;
  • сварку прямоугольных листов стали.

В соответствии с ГОСТом, любого размера трубы (в дюймах и мм) формируются по двум технологиям, существенно отличающимся друг от друга:

  1. Методом сварки листового или ленточного профиля (шов может снижать качество продукции только при существенных нагрузках, причем товар имеет меньшую цену).
  2. Округлые стержни проходят прессовку заготовок такой же формы на прокатном стане (технология более затратная, бесшовные изделия выносят максимальную нагрузку в вертикальных каркасах).

Трубы получают методом холодной формовки округлых изделий прессом и сваркой прямоугольных листов

Особенности горяче- и холоднодеформированного трубопроката

Трубами называют полые тонкостенные и толстостенные металлические стержни разного формата. Судя по объемам производства и закупок, наиболее востребованными остаются круглые и квадратные бесшовные изделия. Их потребление увеличивается по мере роста экономики и потребностей населения. Расширяется линейка продукции, предлагаются разные размеры профильной трубы квадратного сечения.

Вес, размер и длинна профильных труб установлены техническими условиями

Профильные трубы – это изделия замкнутого профиля, выпускаемые из стального проката. Отечественные и зарубежные компании, совершенствуя технологии выпуска, предлагают конкурентоспособный товар. Основные размеры профильных труб прямоугольного сечения (а также квадратного и овального) прописаны в таблицах на официальных сайтах производителей. Отклонения оговариваются менеджерами с конкретным покупателем.

Профилированные трубы проходят формовку листового металла по заданным параметрам. Процесс состоит из нескольких стадий, завершается обработкой изделий на калибровочном стане и сваркой шва. Максимальные размеры прямоугольных труб заданы изначально, стандарт – 12 м, короткий профиль нарезается величиной от 1 до 9 м. Предприятия выпускают изделия из доступного сырья на специальном оборудовании, их сортамент ограничен техническими условиями (ТУ). Профиль производят из углеродистых марок легированной и высоколегированной (с содержанием хрома, молибдена, никеля, марганца) стали, стойкой к коррозии и высокой температуре. Марка должна соответствовать стандартам:

  • горячедеформированный электросварной профиль – 10пс, Ст4сп, Ст4пс, Ст4кп, Ст2сп, Ст2пс, Ст2кп, 10 и 20;
  • горяче- и холоднодеформированный профиль – 10пс, 08кп, 10, 20, 35 и 45.

Профильные трубы по способу производства бывают холодно- и горячедеформированные

Профильный прокат выпускается по заданным параметрам, включая толщину стенок, в соответствии с ГОСТ 1050-88 и 380-94. На их производство идет в основном сталь марок Ст2, Ст3, Ст10, Ст20.

Диаметры стальных труб по стандарту 3262-75

Этот документ описывает трубы водогазопроводные (распространена аббревиатура ВГП). Они могут быть изготовлены из оцинкованной стали и обычной. Могут иметь резьбу — короткую или длинную, край при этом должен быть ровным, с небольшим количеством заусенцев (5%). Край трубы без резьбы может быть ровным или оформленным под сварку — с фаской в 35-45°.

Стальные трубы, изготовленные по стандарту ГОСТ 3262-75, при равном наружном диаметре могут иметь три толщины стенки. В зависимости от толщины стенки труба называется:

  • облегченной (самая тонкая стенка);
  • обыкновенной (средняя по толщине);
  • усиленной (самая толстая).

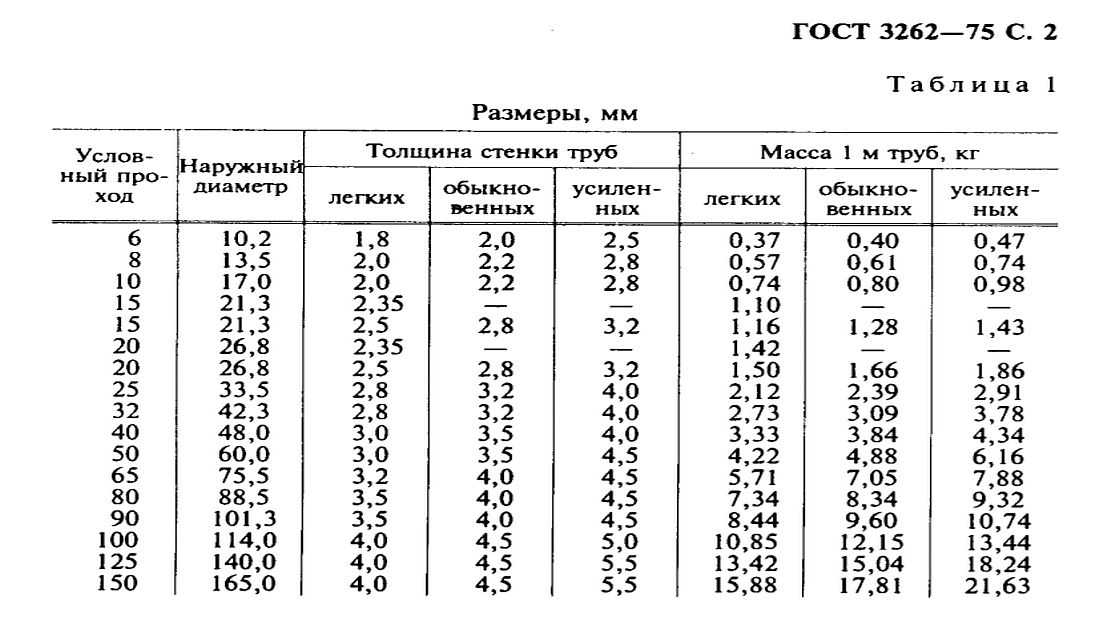

Таблица диаметров стальных труб ГОСТ 3262-75

При равном наружном диаметре и разной толщине стенки, внутренний диаметр изменяется. Но чтобы не путаться, используют понятие условный проход или номинальный диаметр. Обозначался раньше он как Ду, сейчас правильно писать DN. Иногда считают, что условный проход равен внутреннему диаметру. Иногда это так, но далеко не всегда. Скорее, так бывает очень редко. Чаще реальное внутреннее сечение трубы отличается — стенки разной толщины. Как контролировать качество изделия? По соответствию толщины стенки и наружному диаметру.

Размеры стальных (металлических) труб

Металлические трубы изготавливаются в следующих основных исполнениях:

  • Бесшовные трубы: ГОСТ-8732-78;
  • Электросварные трубы: ГОСТ-10704-91;
  • ВГП трубы: ГОСТ 3262-75;
  • Нержавеющие трубы: ГОСТ 9940 81;
  • Медные трубы: ГОСТ 617-90;
  • Алюминиевые трубы: ГОСТ 18475-82;
  • НКТ трубы: ГОСТ 633-80;
  • Бурильные трубы: ГОСТ Р 51510-99;
  • Обсадные трубы: ГОСТ 632-80.

– толщина металла: от 1.8 (мм) до 5.5 (мм);

– длина: от 4 (м) до 8 (м);

– производятся согласно: ГОСТ 3262-75.

– толщина металла: от 3.5 (мм) до 25 (мм);

– длина: от 10 (м) до 12 (м);

– производятся согласно: ГОСТ 8696-74.

– толщина металла: от 1 (мм) до 32 (мм);

– длина: не нормируется;

– производятся согласно: 10704-91.

– толщина металла: от 0.3 (мм) до 24 (мм);

– длина: от 1.5 (м) до 11.5 (м);

– производятся согласно: ГОСТ 8734-75.

– толщина металла: от 2.5 (мм) до 75 (мм);

– длина: от 4 (м) до 12.5 (м);

– производятся согласно: ГОСТ 8732-78.

Сварные спиральношовные трубы

Сварные прямошовные трубы

Бесшовные холоднодеф. трубы

Бесшовные горячедеф. трубы

Таблица размеров стальных труб – какой бывает диаметр у таких труб

Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.

Стандартные диаметры труб и системы их измерения

Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.

До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.

Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.

Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.

Классификация диаметров

Рассмотрим разновидности диаметров стальных труб:

  1. Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
  2. Номинальный (Дн, Dn).
  3. Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
  4. Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.

Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.

Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.

Системы измерения

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.

При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.

Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.

Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.

Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.

Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.

Важность подбора правильного диаметра прокладываемых труб

Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды

В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно

К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.

Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.

Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.

  • D – внутреннее сечение выбранных труб;
  • Q – тепловой поток, выражаемый киловаттами;
  • V – скорость теплоносителя, м/с;
  • DT – разница температур на обоих концах системы, измеряемая в ℃;
  • sqrt – квадратный корень.

Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
