Внутренний объем

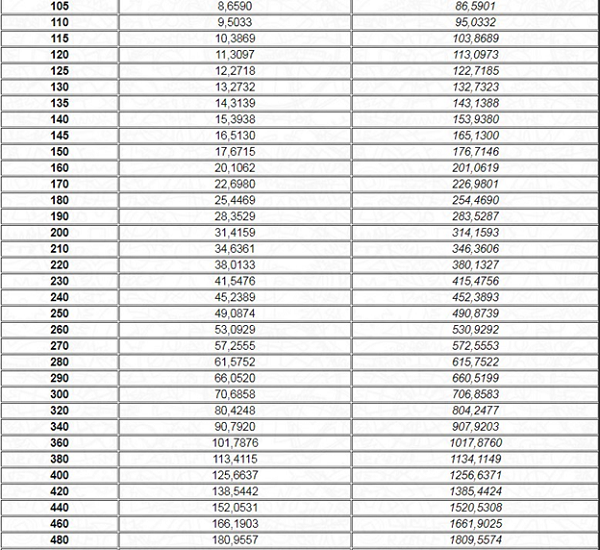

Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.
Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.
Геометрические параметры труб
Для определения объема трубы необходимо и достаточно знать всего два ее показателя: длину и внутренний (фактический) диаметр
Последний параметр важно не перепутать с внешним размером, который приводят для правильного подбора фитингов и соединительных элементов
Если значение толщины стенки неизвестно, то вместо расчетного внутреннего диаметра можно использовать DN (диаметр внутреннего прохода). Они приблизительно равны, а величина DN, как правило, указана на маркировке, которую размещают на внешней стороне изделия.
Стандартная номенклатура полипропиленовых труб содержит внешний диаметр и толщину стенки в миллиметрах. По этим двум параметрам можно высчитать внутренний диаметр
Перед тем как попробовать рассчитать объем любой трубы, необходимо не допустить распространенную ошибку и привести все параметры к единой системе измерения. Дело в том, что длину обычно выражают в метрах, а диаметр – в миллиметрах. Отношение этих двух единиц следующее: 1 м = 1000 мм.
На самом деле, можно привести параметры и к промежуточным значениям – сантиметрам или дециметрам. Иногда это даже удобно, учитывая, что в этом случае количество знаков после запятой или, наоборот, нулей, будет не очень большое.
Взаимосвязь единиц измерения объема. При переводе от одной величины к другой необходимо не допустить ошибку в количестве нулей или, наоборот, знаков после запятой
Для произведенных не в России (и не для России) труб диаметр может быть выражен в дюймах. В этом случае необходимо выполнить пересчет, учитывая, что 1″ = 25.4 мм.
Это интересно: Мини-завод для пеноблоков
Наиболее характерные поломки двс 21083
Перегрев
Распространенными причинами перегрева мотора служат поломка термостата, клин вентилятора, а еще утечки охлаждающей жидкости.
Троение
Виной нестабильной работы мотора обычно служат неисправность одного из компонентов бесконтактной системы зажигания. Проверку начните со свечей, высоковольтных проводов и крышки трамблера.
Плавают обороты
Обороты двигателя на холостых чаще всего плавают из-за капризов карбюратора типа Солекс. Возможно один из жиклеров забился либо это возможно глючит экономайзер принудительного холостого хода.
Стуки в двигателе
Так как этот мотор склонен к детонации, важно правильно выставить момент зажигания и стараться использовать качественное топливо. Еще сильно шуметь под капотом могут неотрегулированные клапана
Расчёт объёма трубы

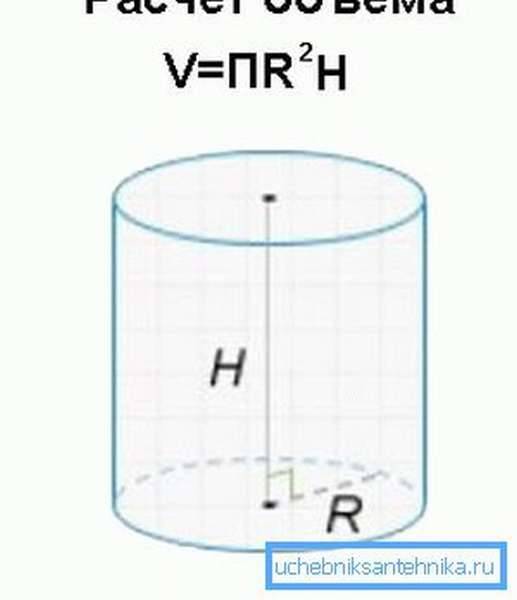

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.
Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.
Определим площадь сечения трубы
Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:
S = R2 х Пи
Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.
Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:
- Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
- Возводим 4,5 в квадрат, получается 2,025 см2.
- Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.
Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.
Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.
Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе
Формула расчёта объёма трубы
Рассчитать объём трубы в м3, можно воспользовавшись формулой:
V = S х L
То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).
К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:
S = 3,14 х (0,5 / 2) = 0,0625 кв.м.
Итоговый результат будет следующим:
V = HS = 2 х 0,0625 = 0,125 метра куб.
H — толщина стенки
Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2
Объём водопровода в литрах
Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.
Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.
Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.
Подробности
Определяя расход воды по диаметру, необходимо обязательно учитывать давление внутри труб.
К примеру, сквозь трубу в один метр, имеющую сечение один сантиметр, транспортируется намного меньше воды за такое же время, как через трубопрокат с диаметром в 20 метров. Самый большой показатель воды будет у труб с самым большим диаметром и с самым большим давлением внутри них.
Расход воды у трубы при оптимальном давлении. Расчет пропускной способности по диаметру трубопровода нужен, чтобы определить средний показатель водного расхода при хорошем напоре.
Если подбирать диаметр трубы по объему расходуемой воды, учитывая данные таблицы, то сделать это просто, но данные будут неточными. Если учитывать давление и скорость жидкости в трубах, имеющихся на практике, произвести расчеты на месте, то показатели будут более верными.
Таблица приводит данные расчетов расхода жидкости по трубам с часто применяемым сечением и разных значениях давления.
Средний показатель давления в стандартном стояке считается равен от полутора до двух с половиной атмосфер.
Уровень давления зависит от многоэтажности здания, зависимость регулируют, разделяя систему водопровода на сегменты. Работа насосов для подачи воды изменяет скорость жидкости.
Обращаясь к данным таблицы, расчет потребления жидкости производят, учитывая количество кранов, водонагревательных приборов и ванн и т.д.
Изменяя характеристики проходимости труб посредством установки приборов, контролирующих и экономящих водорасход, типа WaterSave, изменяются данные, не соответствующие табличным значениям.
Как определить диаметр согласно СНиП 2.0.4.01 – 85.
Процесс расчета диаметра трубы относится к сложным, требующим инженерных знаний работам. Часто проектируя трубопроводную систему частного дома, все расчеты выполняют своими руками.
Данные расчета для определения водопропускного объема конструкции можно взять из таблицы, при этом надо точно знать сколько сантехнических приборов и кранов подключено к системе.
СНиП 2.04.01 – 85 предоставляет данные, которыми можно воспользоваться, имея вышеуказанные сведения. С помощью этих показателей устанавливают объем жидкости по сечению труб.
Размер диаметра трубопровода влияет на расчет расхода воды. Не профессионалы могут воспользоваться формулой для получения данных, зная давление с диаметром труб.
Как вычислить расход жидкости, зная давление и диаметр.
Для расчетов применяют формулу q=π × d²/4 × V, в которой:
-q расход воды в литрах.
-d внутренний диаметр трубы в сантиметрах.
-V скорость транспортировки жидкости, измеряется м/с.
Если напор воды обеспечивает водонапорная башня, без нагнетающих насосов, значит, скорость жидкости равна 0.7 до 1.9 метров в секунду. При наличии работы насоса прикладывается паспорт с указанием коэффициента имеющегося напора и скоростью движения жидкости.
Внимание! Данная формула для расчетов считается наиболее доступной, но не единственной. Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали
Совсем иначе себя ведет внутренняя поверхность изделий из стали
Формула не учитывает качество внутренней поверхности трубы, к примеру, изделия из пластика внутри гладкие, не изменяют напор воды. Совсем иначе себя ведет внутренняя поверхность изделий из стали.
Показатель коэффициента сопротивления пластиковых труб меньше, продукция устойчива к образованию коррозии, и увеличивает качество пропускной способности системы.
Как посчитать объем коробки в М 3
Во время фасовки и транспортировки товаров, предприниматели задаются вопросом, как это правильно сделать, чтобы сэкономить время и финансы. Расчет объема тары является важным моментом в доставке. Изучив все нюансы, Вы сможете подобрать необходимую по размерам коробку.
Воспользуйтесь для вычисления объема коробки в форме куба или параллелепипеда. Он поможет ускорить процесс расчетов.
Груз, который необходимо поместить в тару, может быть простой или сложной конфигурации. Габариты короба должны быть на 8-10 мм больше самых выступающих точек груза. Это необходимо, чтобы предмет без затруднений поместился в тару.
Наружные размеры используют при подсчетах объемов коробок, чтобы грамотно заполнить пространство в кузове транспорта для перевозки. Также они нужны для вычисления площади и объема склада, необходимого для их хранения.
Во-первых, измерим длину (а) и ширину (b) коробки. Для этого будем пользоваться рулеткой или линейкой. Результат можно записать и перевести в метры. Будем пользоваться международной системой измерений SI. Согласно ей, объем емкости рассчитывается в кубических метрах (м 3). Для тары, стороны которой меньше метра, удобней производить замеры в сантиметрах или миллиметрах. Необходимо учитывать, что габариты груза и коробки должны быть в одних и тех же единицах измерения. Для квадратных коробок длина равняется ширине.
Затем произведем замеры высоты (h) имеющейся тары ─ расстояние от нижнего клапана коробки до верхнего.
В случае, если Вы сделали замеры в миллиметрах, а результат необходимо получить в м 3 , переводим каждое число в м. Например, есть данные:
- а=300 мм;
- b=250 мм;
- h=150 мм.
Учитывая, что 1 м=1000 м, переведем эти значения в метры, а затем подставим в формулу.
- а=300/1000=0,3 м;
- b=250/1000=0,25 м;
- h=150/1000=0,15 м.
Формулы
- V=a*b*h, где:
- a – длина основания (м),
- b – ширина основания (м),
- h – высота (м),
- V — объем (м3).
Используя формулу подсчета объема коробки получим:
V=a*b*h =0,3*0,25*0,15=0,0112 м 3.
Такой метод можно использовать при расчете объема параллелепипеда, то есть для прямоугольных и квадратных коробок.
Новая возможность расчетов расхода воды
Если использование воды осуществляется посредством крана, это значительно упрощает задачу. Главное в таком случае, чтобы размеры отверстия излияния воды были намного меньше диаметра водопровода. В таком случае применима формула расчета воды по сечению трубы Торричелли v^2=2gh, где v — быстрота протекания сквозь небольшое отверстие, g — ускорение свободного падения, а h — высота столба воды над краном (отверстие, имеющее сечение s, за единицу времени пропускает водный объем s*v)
При этом важно помнить, что термин «сечение» применяется не для обозначения диаметра, а его площади. Для ее расчета используют формулу pi*r^2
Если столб воды имеет высоту в 10 метров, а отверстие – диаметр 0,01 м, расход воды через трубу при давлении в одну атмосферу вычисляется таким образом: v^2=2*9.78*10=195,6. После извлечения квадратного корня выходит v=13,98570698963767. После округления, чтобы получить более простой показатель скорости, получается 14м/с. Сечение отверстия, имеющее диаметр 0,01 м, вычисляется так: 3,14159265*0,01^2=0,000314159265 м2. В итоге выходит, что максимальный расход воды через трубу соответствует 0,000314159265*14=0,00439822971 м3/с (немного меньше, чем 4,5 литра воды/секунду). Как можно увидеть, в данном случае расчет воды по сечению трубы провести довольно просто. Также в свободном доступе имеются специальные таблицы с указанием расходы воды для самых популярных сантехнических изделий, при минимальном значении диаметра водопроводной трубы.
Как уже можно понять, универсального несложного способа, чтобы вычислить диаметр трубопровода в зависимости от расхода воды, не существует. Однако определенные показатели для себя вывести все-же можно. Особенно это касается случаев, если система обустроена из пластиковых или металлопластиковых труб, а потребление воды осуществляется кранами с малым сечением выхода. В отдельных случаях такой метод расчета применим на стальных системах, но речь идет прежде всего о новых водопроводах, которые не успели покрыться внутренними отложениями на стенках.
Источник
Примеры проведения расчетов
Существенную помощь в разборе принципов вычислений и последовательности действий при выполнении расчетов окажут конкретные примеры, с которыми стоит ознакомиться заинтересованным посетителям.
Расчет объема требуемого теплоносителя
Для загородного дома временного проживания нужно рассчитать объем закупаемого пропиленгликоля – теплоносителя не застывающего при температурах до -30°C. Система отопления состоит из печи с рубашкой на 60 литров, четырех алюминиевых батарей по 8 секций каждая и 90 метров трубы PN25 (20 x 3.4).
Трубы стандарта PN25 20 х 3.4 наиболее часто применяют для организации небольшого отопительного контура с последовательным подключением радиаторов. Ее внутренний диаметр равен 13.2 мм
Объем жидкости в трубе нужно посчитать в литрах. Для этого в качестве единицы измерения надо взять дециметр. Формулы перехода от стандартных величин длины следующие: 1 м = 10 дм и 1 мм = 0.01 дм.
Объем рубашки котла известен. V1 = 60 л.
В паспорте алюминиевого радиатора Elegance EL 500 указано, что объем одной секции равен 0.36 л. Тогда V2 = 4 * 8 * 0.36 = 11.5 л.
Вычислим суммарный объем труб. Их внутренний диаметр d = 20 – 2 * 3.4 = 13.2 мм = 0.132 дм. Длина l = 90 м = 900 дм. Следовательно:
V3 = π * l * d2 / 4 = 3.1415926 * 900 * 0.132 * 0.132 / 4 = 12.3 дм3 = 12.3 л.
Таким образом, теперь можно найти общий объем:
V = V1 + V2 + V3 = 60 + 11.5 + 12.3 = 83.8 л.
На промышленных и сельскохозяйственных объектах часто устанавливают самодельные радиаторы отопления, устроенные по типу регистров. Зная размеры труб, можно вычислить их объем
Расчет объема самодельного радиатора
Разберем, как рассчитать классический самодельный радиатор отопления из четырех горизонтальных труб длиной 2 м. Сначала необходимо найти площадь сечения. Измерить наружный диаметр можно с торца изделия.
Пусть он будет 114 мм. Используя таблицу стандартных параметров стальных труб, найдем толщину стенки, характерной для этого размера – 4.5 мм.
Вычислим внутренний диаметр:
d = 114 – 2 * 4.5 = 105 мм.
Определим площадь сечения:
S = π * d2 / 4 = 8659 мм2.
Суммарная длина всех фрагментов равна 8 м (8000 мм). Найдем объем:
V = l * S = 8000 * 8659 = 69272000 мм3.
Объем вертикальных соединительных трубок можно вычислить аналогичным образом. Но этой величиной можно и пренебречь, так как она будет составлять менее 0.1% от общего объема радиатора отопления.
Получившееся значение неинформативно, поэтому переведем его в литры. Так как 1 дм = 100 мм, то 1 дм3 = 100 * 100 * 100 = 1000000 = 106 мм3.
Поэтому V = 69272000 / 106 = 69.3 дм3 = 69.3 л.
Поэтому так как нужно будет посчитать объем труб в м3, то и все габариты перед подстановкой их в формулу надо будет сразу переводить в метры.
Расчет необходимой длины ПП труб
Получить значение длины фрагмента можно с использованием обыкновенной линейки или рулетки. Незначительными изгибами и провисаниями полимерных труб можно пренебречь, так как они не приведут к серьезной итоговой ошибке.
При таком искривлении полимерных труб, их длина будет значительно больше (на 10-15%), чем протяженность участка, по которому они проложены
Для соблюдения точности гораздо важнее правильно определить начало и конец фрагмента:
- При присоединении трубы к стояку измерять длину нужно от начала горизонтального фрагмента. Не нужно захватывать примыкающую часть стояка, так как это приведет к двойному подсчету одного и того же объема.
- На входе в батарею измерять длину нужно до ее трубок захватывая краны. Они не учитываются при определении объема радиатора по его паспортным данным.
- На входе в котел измерять нужно от рубашки учитывая длину выходящих трубок.
Закругления можно измерять упрощенно – считать, что они проходят под прямым углом. Такой метод допустим, так как общий их вклад в длину труб незначителен.
При наличии схемы расположения теплого пола, рассчитать длину трубок с теплоносителем можно по плану с нанесением на него масштабной сетки
Объем теплого пола считают по метражу установленных труб.
Если данные по длине или схема отсутствуют, но известен шаг между трубками, то расчет можно провести по следующей приблизительной формуле (вне зависимости от способа укладки):
l = (n – k) * (m – k)/k
Здесь:
- n – длина участка теплого пола;
- m – ширина участка теплого пола;
- k – шаг между трубками;
- l – итоговая длина трубок.
Несмотря на малое сечение труб, которые применяют для водяного теплого пола, их общая протяженность приводит к значительному объему вмещаемого теплоносителя.
Расчет по объему жидкости
Труба имеет форму цилиндра, и при расчетах полезного объема упор делается на емкости – вместимости жидкости.
Можно пользоваться справочными материалами – например, в НТС 62-91-6 приводится столбик с точным объемом воды в одном погоном метре трубы с указанием массы воды.
Массу также несложно вычислить самостоятельно – объем воды (получившиеся при расчетах метры кубические) умножаем на 1000.
Также стоит учитывать, что отдельно рассчитывается полезная вместимость, учитывающая толщину стенки трубы. Если нет возможности узнать толщину из паспорта изделия (или у производителя) – ее можно рассчитать самостоятельно. Самый простой, но немного неточный способ – померить стенки штангенциркулем. Можно также воспользоваться формулой: внутренний радиус = наружный диаметр – двойная толщина стенок обечайки.
Толщина = (наружный – внутренний радиусы) / 2
Трубопровод имеет цилиндрическую форму, и при расчетах нужного объема упор необходимо делать на емкость — литраж жидкости. Рассчитывается по формуле V = Пи x R x R x H (где H — высота и L — длина цилиндра). Полученный результат объема одного погонного метра необходимо умножить на нужный метраж трубопровода.
Можно использовать справочные материалы — в справочнике НТС 62−91−6 приводятся столбики с точным количеством воды на один погонный метр, с указанием парильной массы воды.
Массу легко можно вычислить и самостоятельно — объем воды (результат полученного расчета в метрах кубических) необходимо умножить на тысячу.
Обязательно нужно учитывать при расчете полезной вместимости толщину стенки, трубы. Если нет паспорта, из которого можно узнать толщину изделия (или получить информацию у производителя), ее легко можно рассчитать самому. Очень простой, но с небольшими погрешностями способ, — промерить стенки изделия штангенциркулем. И также можно воспользоваться простой формулой: наружный диаметр минус двойная толщина стенок равно внутреннему радиусу.
| Внутренний диаметр, мм | литров | Внутренний диаметр, мм | Внутренний объем 1 м погонного трубы, литров |
Проведение расчетов
Следовательно, объем рассчитывается путем умножения площади внутреннего сечения трубы на ее длину.
Сечение трубопроводов чаще всего имеет форму круга, площадь которого равна произведению квадрата радиуса на число π = 3,14. Или, как вариант, произведению π на квадрат диаметра, поделенный на 4. Формула объема цилиндра (в нашем случае — воды) выглядит так:
Таким образом, объем воды в трубе равен произведению площади сечения на длину трубы в метрах. Полученная величина покажет количество воды в м3.
Рассмотрим, как рассчитать объем трубы не в кубометрах, а в литрах. Для расчета надо умножить ее объем на 1000, именно столько литров вмещает один кубометр. Можно сразу считать объем трубопровода в литрах, но для этого надо все измерения длины производить в дециметрах, площадь трубы также надо считать в квадратных дециметрах. Это неудобно и наверняка внесет путаницу, поэтому проще найти кубометры и умножить их на 1000. Посчитать объём трубы в м3 поможет рассмотренная формула или онлайн-калькулятор, которых много в сети Интернет. Все они действуют по единому принципу — в пустые графы надо внести свои данные, нажать кнопку, и система мгновенно выдаст правильный результат.
Площадь поперечного сечения
S = 0,785 × D2
При этом ситуация будет выглядеть несколько сложнее, чем это представляется поначалу. Дело в том, что для расчета нужен внутренний диаметр, который измеряется обычным штангенциркулем. Как найти объем жидкости, если неизвестна толщина стенок трубы, а доступен только наружный диаметр.
Если возможности измерить внутренний диаметр нет, то приходится либо использовать предполагаемое значение, либо делать два (или более) расчета, из которых выбирать наиболее подходящее значение.
Толщина стенок может составлять один или два миллиметра, для изделий большого диаметра толщина может быть до 5 мм. При большой длине объем трубопровода с толстыми стенками значительно отличается от объема тонкостенных труб. В некоторых ситуациях важно найти точное значение, например, рассчитывая количество теплоносителя в системе теплого пола, отопительном контуре дома
Для тех, кто затрудняется, как посчитать площадь трубы, создан онлайн-калькулятор (и не один). Его легко отыскать в сети Интернет и, подставляя в окошечки программы собственные данные, легко и быстро получить необходимые значения.
Сколько жидкости в системе
Рассмотрим, как посчитать количество воды или иной жидкости во всей системе. Самый простой вариант — вычислить площадь сечения и умножить ее на суммарную длину трубопровода. Однако систем, состоящих из одних только труб, не бывает. Кроме того, трубопроводы тоже разные, что способно изменить искомое значение в большую или меньшую сторону.
- трубопроводы;
- радиаторы, конвекторы или иные нагревательные приборы;
- задвижки, шаровые краны, прочая запорная аппаратура.
Если речь идет о системе частного дома, то в расчет придется принимать дополнительные элементы:
- котел отопления;
- расширительный бак;
- система теплого пола (если она есть);
- коллектор отопления, регулировочный узел;
- фитинги, переходники и прочие дополнительные элементы.
Таким образом рассчитывается вместимость всех участков трубопроводов. Внутреннюю емкость фитингов можно найти в сети или вычислить самостоятельно.
Для узлов регулировки, коллекторов и прочих приборов данные указываются в документации: техническом паспорте, руководстве пользователя или иных сопроводительных документах. Объем всей системы является суммой габаритов всех ее элементов.
Внутренний объем
Существенно облегчает расчет расчет объема воды в 1 метре трубы таблица, приведенная ниже. Она содержит параметры трубопроводов и объемы 1 и 10 погонных метров. Значения приведены именно в литрах, поскольку большинство проблем возникает именно на стадии перевода кубометров в литры. Вместо того, чтобы мучиться с калькулятором и считать количество воды в 1 погонном метре, таблица сразу выдает нужное значение, необходимо лишь измерить внутренний диаметр. Если это сделать невозможно, система собрана и уже функционирует, то можно вычесть из имеющегося диаметра 2 или 4 мм и найти необходимое значение.
Из таблицы можно получить данные о всех существующих типоразмерах труб с внутренним диаметром от 4 до 1000 мм. Это самые распространенные варианты, а другие вряд ли могут понадобиться. Данные достаточно точны, и могут обеспечить вполне качественный подсчет параметров системы или отдельной трубы.
Получение результата экспериментальным методом
На практике возникают проблемные ситуации, когда гидравлическая система имеет сложную структуру или некоторые ее фрагменты проложены скрытным способом. В этом случае определить геометрию ее частей и рассчитать общий объем становится невозможно. Тогда единственным выходом становится проведение эксперимента.
Использование коллектора и укладка труб под стяжку – передовой способ скрытного подведения горячей воды к радиаторам отопления. Точно рассчитать длину коммуникаций при отсутствии плана невозможно
Необходимо слить всю жидкость, взять какую-либо мерную емкость (например, ведро) и наполнить систему до нужного уровня. Заливка происходит через самую верхнюю точку: расширительный бак открытого типа или верхний спусковой клапан. При этом все остальные клапаны должны быть открыты во избежание образования воздушных пробок.
Если движение воды по контуру осуществляет насос, то нужно дать ему час или два поработать без подогрева теплоносителя. Это поможет выгнать остаточные воздушные скопления. После этого нужно еще раз долить жидкость в контур.
Такой метод можно использовать и для отдельных частей отопительного контура, например, теплого пола. Для этого нужно его отсоединить от системы и таким же образом “пролить”.
Площадь основания коробки
Приведенные выше формулы применяются для подсчета объема тары в форме параллелепипеда. При не стандартных формах площадь объем коробки считается по формуле:
- V=S*h, где:
- S – площадь основания (м 2)
- h – высота (м),
- V — объем (м 3) .
Формула площади S основания коробки (контейнера) необходимо менять в зависимости от формы тары.
S=a*b; S=a 2 =а*а
берем в случае, когда у нас картонное изделие прямоугольной или квадратной формы.
Некоторые товары, требующие транспортировки, имеют особенные параметры.
В таких случаях требуется упаковать товар в тару из картона сложной конфигурации, которая имеет нестандартную форму и эксклюзивный дизайн, способный выделить ее содержимое среди похожей продукции. Для этого и нужно знать, как посчитать площадь коробки другой конфигурации. Будем использовать формулы для нахождения площади многоугольника: треугольника, шестиугольника и восьмиугольника.
S=1/2*a*h
Этой формулой можно воспользоваться для расчета площади основания Вашей тары, если она имеет форму треугольника. Умножив полученное значение на высоту, получите значение объема короба в форме призмы.
В других случаях, смотрите, какая фигура находится в основании конкретной коробки, берите формулу для нахождения ее площади, а затем умножайте полученный результат на высоту.
Данные вычисления требуются для определения объёма системы отопления, при выборе расширительного мембранного бака
. Объём расширительногомембранного бака подбирается из расчета не менее 10% от всего литража системы.
Определите радиус трубы R
. Если необходимо рассчитать внутренний объем трубы, то надо найти внутренний радиус. Если необходимо рассчитать объем, занимаемый трубой, следует рассчитать радиус внешний. Путем измерений можно легко получить диаметр (как внутренний, так и внешний) и длину окружности сечения трубы. Если известен диаметр трубы, поделите его на два. Так, R=D/2 , где D — диаметр. Если известна длина окружности сечения трубы, поделите его на 2*Пи , где Пи=3.14159265 . Так, R=L/6,28318530 , где L — длина окружности.
Найдите площадь сечения трубы. Возведите значение радиуса в квадрат и помножьте его на число Пи . Так, S=Пи*R*R , где R — радиус трубы. Площадь сечения будет найдена в той же системе единиц, в которой было взято значение радиуса. Например, если значение радиуса представлено в сантиметрах, то площадь сечения будет вычислена в квадратных сантиметрах.
Вычислите объем трубы. Помножьте площадь сечения трубы на нее длину. Объем трубы V=S*L , где S — площадь сечения, а L — длина трубы.
В заключение
Параметры труб необходимые для проектирования
Впервые взявшись за сооружение трубопровода, возможно, вы вовсе не поймете, зачем необходимо вычислять объем, опираясь на мнение о том, что с давлением должны работать люди, обладающие соответствующим профессиональным образованием.
Но ремонтные работы могут быть связаны с различными ситуациями и можно столкнуться с проблемой чрезмерного или недостаточного давления, а цена ее устранения может быть достаточно высока. Даже если возьметесь за сооружение самого простого фонтана для детей во дворе, где один из концов трубы и вовсе будет запаян.
В данном случае, если объем будет неправильно посчитан, итог будет отличен от того, что ожидалось.
Видео в этой статье на практике продемонстрирует, как важно просчитать объем трубы через диаметр и как легко произвести вычисления. https://www.youtube.com/embed/ZmYg285gv2Q
