Паровые системы отопления

Чугунные батареи

Чугунные радиаторы были самыми популярными в России в советские времена. Их массово использовали и в многоквартирных домах, и в небольших загородных жилищах. Материал не теряет своей популярности и в настоящее время, изделия приобрели более эстетичный вид. Чугунные радиаторы устанавливают в элитных коттеджах в Москве. Для парового отопления данное оборудование является идеальным вариантом.

На рынке представлены чугунные отопительные приборы российского, белорусского производства. Особым дизайном отличаются радиаторы из Чехии, Германии и Италии. Можно рассмотреть следующие варианты:

  1. «ТомБат» – подходит для помещений, которые выдержаны в стиле шале; они похожи на советские батареи, но внешние характеристики более сглажены; модель МС-140-500, мощность 160 Вт; МС-110-500, 125 Вт;
  2. «GUARTEC» – батареи устанавливают в комнатах, которые оформлены в стиле «ретро», «прованс»; производитель предлагает широкую цветовую гамму; поверхность радиаторов оформлена изысканным орнаментом; «GUARTEC Merkur», 99 Вт; «GUARTEC Apollo», 180 Вт; «GUARTEC Fortuna», 150 Вт;
  3. «Konner» – производитель предлагает различные дизайнерские решения; модель «Модерн 500», 150 Вт; «Модерн 300», 120 Вт.

Разновидности отопительной системы

На практике можно встретить достаточно большое количество вариаций парового отопления. По количеству труб выделяют одно и двухтрубные разновидности паровых систем. В первом случае пар движется по трубе непрерывно.

В первой части своего пути он отдает тепло батареям и постепенно переходит в жидкое состояние. Дальше он двигается как конденсат. Чтобы не возникло препятствий на пути теплоносителя, диаметр трубы должен быть достаточно большим.


Бывает, что пар частично не конденсируется и прорывается в конденсатопровод. Для того чтобы исключить его проникновение в ветку, предназначенную для отвода конденсата, после каждого радиатора или группы приборов отопления рекомендуется устанавливать конденсатоотводчики

Значимым недостатком однотрубной системы является разница в нагреве радиаторов. Те, что расположены ближе к котлу, греются больше. Те, что дальше – меньше. Но заметной эта разница будет только в больших по площади зданиях. В двухтрубных системах пар движется по одной трубе, конденсат уходит по другой. Таким образом удается сделать равной температуру во всех радиаторах.

Но при этом значительно увеличивается расход труб. Как и водяное, паровое отопление может быть одно или двухконтурным. В первом случае систему используют только для отопления помещений, во втором – еще и для нагрева воды для бытовых нужд. Различается и разводка отопления.

Практикуется три варианта:

  • С верхней разводкой. Магистральный паропровод прокладывается выше приборов отопления, от него опускаются трубы к радиаторам. Еще ниже, у самого пола укладывается конденсатопровод. Система является наиболее стабильной и простой в реализации.
  • С нижней разводкой. Магистраль размещается ниже приборов парового отопления. В результате по одной и той же трубе, которая должна быть несколько большего, чем обычно диаметра, в одном направлении движется пар, а в противоположном – конденсат. Это провоцирует гидроудары и разгерметизацию конструкции.
  • Со смешанной разводкой. Труба паропровода монтируется немного выше уровня радиаторов. Все остальное – как в системе с верхней разводкой, благодаря чему удается сохранить все ее преимущества. Главный недостаток – высокая травмоопасность по причине легкого доступа к раскаленным трубам.

При обустройстве схемы с естественным принуждением нужно помнить, что паропровод монтируется с небольшим уклоном в направлении движения пара, а конденсатопровод – конденсата.

Уклон должен быть 0,01 – 0,005, т.е. на каждый погонный метр горизонтальной ветки должно приходится 1,0 – 0,5 см уклона. Наклонное положение паро- и конденсатопроводов избавит от шума проходящего по трубам пара и обеспечит свободное стекание конденсата.

Паровые отопительные системы сооружают по однотрубной и двухтрубной схеме. В числе однотрубных преобладают варианты с горизонтальным подсоединением к приборам отопления. В случае сооружения контура с вертикальным присоединением приборов лучше выбрать двухтрубный вариант

По уровню внутреннего давления системы различают две основные разновидности:

  • Вакуумные. Предполагается полная герметичность системы, внутри которой устанавливается специальный насос, создающий вакуум. В результате пар конденсируется при более низких температурах, что делает такую систему относительно безопасной.
  • Атмосферные. Давление внутри контура превышает атмосферное в несколько раз. В случае аварии это крайне опасно. Кроме того, радиаторы, работающие в такой системе, разогреваются до очень высоких температур.

Вариантов обустройства парового отопления много, поэтому каждый может выбрать для своего дома оптимальный вариант с учетом всех особенностей здания.

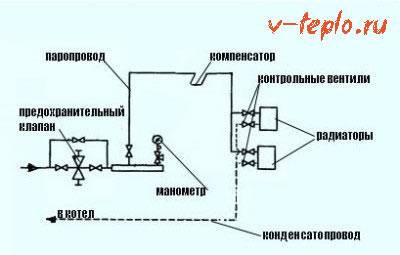

На рисунке представлена схема разомкнутой системы парового отопления

Виды парового отопления

Существует несколько систем классификации парового отопления.

В зависимости от возврата конденсата различают:

  • закрытые (замкнутые);
  • открытые (разомкнутые).

В первом случае конденсат возвращается в нагревательный котел автоматически. Для данного типа парового отопления используются трубы большего диаметра для возврата конденсата.

Второй тип парового отопления накапливает конденсат в отдельном резервуаре и с помощью насоса возвращается в котел.

Паровые системы различают в зависимости от силы давления пара. Оно может быть высоким (до 600 кг/м2), низким (до 170 кг/м2) и вакуум-паровым (до 1 кг/м2), все зависит от технических характеристик конкретной паровой системы.

Важную роль на практике играет классификация паровой системы, которая зависит от разводки труб. Бывает однотрубная система и двухтрубная.

При однотрубной пар с котла, и конденсат от пара, который возвращается в котел, проходят по одной трубе. Минус данной системы – дополнительные шумы и звуки.

В двухтрубной системе, есть две трубы замкнутые в едином цикле, по одной пар идет к радиаторам, а другая служит для возврата в котел образовавшегося конденсата.

Важно! В зависимости от выбора одно- или двухтрубной системы зависит возможность регулировки температур. В двухтрубной температура регулируется при помощи вентиля, а в однотрубной изменение температуры возможно лишь при снижении производительности и мощности котла. Нужно тщательно выбирать тип системы парового отопления, чтобы она была максимально эффективная и подходила под параметры конкретного дома

Нужно тщательно выбирать тип системы парового отопления, чтобы она была максимально эффективная и подходила под параметры конкретного дома.

Монтаж

Для создания отопительной системы на крыше требуется построить отдельное помещение. Крышная котельная автономна: запустив её, достаточно проводить редкие плановые проверки.

Процесс зависит от варианта устройства. Различают 2 типа — встроенный и блочно-модульный.

Встроенный

Котельные, встроенные в крышу, используют в новых строениях. Подобное устройство устанавливают только в строящееся или здание, имеющее место для размещения тепловой станции. Для встроенных котельных должны рассчитать дополнительную нагрузку на стены многоэтажного дома, создать модуль пожаротушения.

Блочно-модульный

Для размещения крышной котельной в построенном здании используют блочно-модульный тип. Наиболее распространенный вариант установки — во время капитального ремонта. Крышную котельную устанавливают в случае реставрации отопительной системы. Проект создают на основе характеристик здания. Затем прибор создают и доставляют к необходимому строению.

Перед установкой проводят ревизию крыши:

  • Проверяют состояние несущих опор.
  • Накладывают защитное покрытие в точку монтажа. Им выступает бетонная подушка.
  • Проводят установку звукопоглощающего материала.

Окончив подготовку, проводят включение котельной в тепловую сеть. Её настраивают, распределяют теплоноситель. Подключив к отоплению, начинают эксплуатацию.

На что обратить внимание

Перед монтажом устройства необходимо учесть, что оно создает нагрузку на конструкцию. Из-за этого требуется соблюдать следующие правила:

  • Запрещено размещать котельную на перекрытии над жилыми помещениями.
  • Запрещено размещать оборудование в помещении, граничащим с жилым.
  • При проектировании соблюдают размер дома, в котором планируется размещение.
  • При проектировании создают систему аварийного отключения.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Расчет системы – калькулятор онлайн

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором

Оценка преимуществ и недостатков

Чем хороша система парового отопления? Ее относительно несложно сделать даже на базе обычной дровяной печи. Это особенно актуально в местностях, где централизованное газоснабжение отсутствует, а дрова или другое твердое топливо вполне доступны.

Пар в качестве теплоносителя значительно опережает воду. Скорость прогрева помещений у него в три раза выше. Кроме того, паровая система отопления едва ли может выйти из строя во время зимних холодов из-за отсутствия нагрева.

Если топка прогорела, вода из системы соберется в накопителе или в теплообменнике, а трубы и радиаторы останутся пустыми. При водяном отоплении промерзание теплоносителя, которым заполнен весь контур, как известно, приводит к разрыву труб.

Наконец, размеры радиаторов парового отопления должны быть значительно меньше, чем для водяных систем, поскольку количество получаемой в результате тепловой энергии возрастает в несколько раз. Это немного сократит расходы на монтаж отопительной системы дома.

Декоративные решетки для радиаторов парового отопления – это не только элемент дизайна интерьера, но и средство защиты от ожогов

На этом список преимуществ паровой системы завершается, и можно переходить к ее недостаткам, которые довольно значимы:

  • высокая опасность ожогов;
  • повышенный уровень шума при работе;
  • сложности с регулировкой работы системы;
  • необходимость приобретения дорогостоящих труб и т.п.

Нормами безопасности паровое отопление не рекомендовано для жилых помещений, поскольку представляет высокую опасность для здоровья и жизни проживающих в доме людей.

Так, рабочая температура радиаторов будет очень высокой, при прикосновении к ним можно получить серьезный ожог. Поэтому все радиаторы придется закрыть надежными декоративными решетками.

Обычные ПВХ трубы для такой системы не подойдут, поскольку они должны выдерживать высокое давление и температуру более 100 градусов. Эти же требования предъявляются и к остальным элементам системы. Трубы парового отопления должны быть медными или выполненными из оцинкованной стали.

Медные трубы – идеальный, но совсем не дешевый вариант коммуникаций для систем парового отопления. Для соединения этих труб понадобится сварочный аппарат

В любом случае этот момент бюджетным не назовешь

Вопросам безопасности должно уделяться самое пристальное внимание. Все монтажные работы, например, сварка медных труб, потребуют максимально качественного исполнения. Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги

Если соединение прорвет и в отверстие вырвется струя пара, кто-то из жильцов дома рискует получить серьезные ожоги.

Трубы из нержавеющей стали способны выдерживать такие характерные для систем парового отопления нагрузки, как высокая температура и повышенное давление в системе

Еще один недостаток отопления паром – повышенный уровень шума. Чтобы устранить эту проблему, следует правильно выполнить монтаж радиаторов. Их подвешивают на специальных антишумовых кронштейнах. Котел или печь лучше всего поставить в отдельном помещении. Кроме того, медные трубы можно поместить в толще стен, что также снизит уровень шума.

Наконец, регулировать температуру нагрева в комнатах при паровом отоплении немного затруднительно. Нельзя установить терморегулятор и просто уменьшить количество пара. Придется уменьшать количество топлива, что не всегда просто, или проветривать помещения. Перед началом работ по монтажу паровой системы отопления следует все эти моменты учесть.

Несколько схем реализации парового отопления

Соорудить паровое отопление своими руками не трудно, однако необходимо знать возможные схемы реализации и выбрать наиболее подходящие из них. Предстоит ответить на 2 основных вопроса:

  • Однотрубная или двухтрубная будет система
  • Разомкнутая или замкнутая разводка

Однотрубная или двухтрубная система

Необходимо определиться, каким из двух вариантов будут прокладываться трубы по дому:

  • Однотрубная система
  • Двухтрубная система

Реже используют однотрубную систему, так как в ней очень трудно регулировать паровой поток. Установка дополнительных устройств значительно увеличит первоначальные затраты на отопление.

Двухтрубная система потребует большего количества труб, однако она проще в монтаже и эксплуатации. Достаточно установить на выход термостатирующий конденсатоотводчик и на вход регулирующий вентиль.

Разомкнутая или замкнутая разводка

Конденсирующая жидкость может возвращаться обратно к нагревательному элементу по одному из двух контуров:

  • Разомкнутому
  • Замкнутому

В разомкнутой системе конденсат поступает в бак самотеком. В последнем скопившаяся жидкость насосом подается на нагреватель. Необходимо правильно проложить трубы и выдержать уклон, чтоб вода стекала без определенных препятствий.

В замкнутой системе необходимо предусмотреть, чтоб на входе и выходе была достаточная разница давления для перетекания жидкости. При этом следует разместить паросборник таким образом, чтоб он был значительно ниже относительно отопительных радиаторов.

Приступаем к работе

Располагать отопительный конвектор необходимо под каждым из окон. Таким образом он будет препятствовать появлению холодных сквозняков, быстро обогревая воздушные потоки.

Затем производится выбор и расчет прокладываемых труб

Очень важно правильно подобрать диаметр: внутренний объем должен составлять около 2 л на квадрат. Лучше остановиться на изделиях 20-25 мм в диаметре

Установка котла рекомендуется в подвальном помещении, так как нагретый пар будет подниматься вверх. Если дополнительно совмещена водяной теплый пол – котел располагают выше половой поверхности.

Если обустраивается система «теплый пол», рекомендуется приобретать двухконтурный котел. Дом и пол должны работать независимо. Иногда умельцы около половой поверхности выводят помпу, однако такая система становится менее эффективной и более уязвимой.

Подводим итоги

Обустроить паровое отопление в частном доме способен каждый желающий своими руками, однако приступать к работе необходимо обдуманно. Потребуется взвесить все «за или против», сравнить с классической водяной системой.

Стоимость оборудования и прочих комплектующих соизмерима с затратами на классическое водяное отопление. Благодаря этому оно доступна для широкого круга хозяев частных строений. Однако специалисты все же не рекомендуют обустраивать его в доме для постоянного проживания. Оно прекрасно подходит для больших коммерческих помещений, складских и хозяйственных площадей, больших дач.

Виды парового отопления



Существует несколько систем классификации парового отопления.

В зависимости от возврата конденсата различают:

  • закрытые (замкнутые);
  • открытые (разомкнутые).

В первом случае конденсат возвращается в нагревательный котел автоматически. Для данного типа парового отопления используются трубы большего диаметра для возврата конденсата.

Второй тип парового отопления накапливает конденсат в отдельном резервуаре и с помощью насоса возвращается в котел.

Паровые системы различают в зависимости от силы давления пара. Оно может быть высоким (до 600 кг/м2), низким (до 170 кг/м2) и вакуум-паровым (до 1 кг/м2), все зависит от технических характеристик конкретной паровой системы.

Важную роль на практике играет классификация паровой системы, которая зависит от разводки труб. Бывает однотрубная система и двухтрубная.

При однотрубной пар с котла, и конденсат от пара, который возвращается в котел, проходят по одной трубе. Минус данной системы – дополнительные шумы и звуки.

В двухтрубной системе, есть две трубы замкнутые в едином цикле, по одной пар идет к радиаторам, а другая служит для возврата в котел образовавшегося конденсата.

Важно! В зависимости от выбора одно- или двухтрубной системы зависит возможность регулировки температур. В двухтрубной температура регулируется при помощи вентиля, а в однотрубной изменение температуры возможно лишь при снижении производительности и мощности котла. Нужно тщательно выбирать тип системы парового отопления, чтобы она была максимально эффективная и подходила под параметры конкретного дома

Нужно тщательно выбирать тип системы парового отопления, чтобы она была максимально эффективная и подходила под параметры конкретного дома.

Устанавливаем паровое отопление своими руками

К безусловным плюсам парового отопления относят возможность самостоятельно установить его у себя дома. Работы, связанные с установкой разделяются на несколько этапов.

Первый шаг – составление плана

Проект в этом случае как надежный фундамент для дома. Правильно составленный план схемы отопления – уже половина успеха. Он определят всю дальнейшую работу.

При составлении проекта нужно определиться с типом парового отопления

Очень важно учесть размеры дома, высоту потолков, чтобы точно рассчитать мощность котла для обогрева, а также спланировать расстановку радиаторов

Следующий этап – подбор необходимых деталей для системы парового отопления

Здесь главную роль играет правильный выбор котла. В каждом случае он подбирается персонально, исходя из размеров жилплощади и желаемой мощности.

НО важно учесть вид топлива (дрова, газ, уголь, солярка и т.п.), который будет использоваться для его работы. Необходимо также внимательно выбирать длину, диаметр труб, а также материал, с которых они сделаны. Нельзя покупать пластиковые трубы, потому что они не выдержат воздействие высоких температур и давления

Лучше всего брать медные, стальные или нержавеющие трубы. Для установки отопления необходимы также радиатор, выпускной клапан и насос

Нельзя покупать пластиковые трубы, потому что они не выдержат воздействие высоких температур и давления. Лучше всего брать медные, стальные или нержавеющие трубы. Для установки отопления необходимы также радиатор, выпускной клапан и насос.

Когда расчеты поведены и куплен необходимый материал, можно приступать к монтажу.

В целях безопасности необходимо защитить стены помещения, в котором будет находиться котел. Для этого их стоит обшить негорючим материалом.

Котел нужно монтировать ниже уровня радиаторов и трубопровода, это позволяет пару двигаться вверх по системе отопления.

Во время установки радиаторов следует соблюдать герметичность. Если пренебречь этим пунктом трубы, находясь высоким давлением, будут пропускать.

Заключительным этапом является тестирование парового отопления

Во время первого запуска лучше подкрепиться помощью профессионалов.

При большом желании паровое отопление дома может сделать абсолютно каждый и не обязательно владеть для этого специальными знаниями. опубликовано econet.ru

5 Монтаж отопления – неужели это просто?

Монтируя паровое отопление своими руками, учитывайте размеры отапливаемой площади, количество и расположение радиаторов, запорно-регулирующей аппаратуры, фильтров и других элементов, необходимых для обеспечения нормального функционирования системы. Циркуляционный насос и паровентиляторы должны подбираться так, чтобы обеспечить эффективную циркуляцию теплоносителя

Важно принять во внимание, где будет размещать оборудование и как далеко будет расположен паровой котел

Монтаж парового отопления

Чтобы сделать паровое отопление самостоятельно, необходимо приготовить следующее оборудование и материалы:

  • паровой генератор (котел);
  • трубы для прокладки магистрали;
  • радиаторы;
  • контрольно-измерительные приборы;
  • запорно-регулирующую арматуру.

В проектной документации должна быть указана длина труб, их количество и диаметр, а также используемые радиаторы или другие нагревательные элементы. Все это необходимо нанести на бумагу в виде схемы с подробным описанием всех нюансов. Когда проект и схема готовы, приступаем к монтажу. Монтируется система строго по схеме.

  1. 1. На первом шаге подготавливаем поверхности, к которым будет крепиться оборудование. На стенах монтируем крепления, на которых будут держаться радиаторы. Затем крепим отопительные приборы на стены. Располагать их следует под окнами, чтобы исключить появление холодных сквозняков: воздушные потоки, поступающие извне, будут сразу же нагреваться. Кроме того, это исключит запотевание окон и сдвинет «точку росы».
  2. 2. Далее устанавливаем котел (парогенератор) на бетонное основание. Пол изолируем пожаробезопасным материалом. Его лучше разместить в подвале, так как пары поднимаются вверх (или в гараже). Если планируется устройство теплых полов, то лучше купить двухконтурный котел, который будет разделять работу для дома и полов. В этом случае парогенератор располагаем выше половой поверхности.
  3. 3. Расширительный бак устанавливаем с помощью специальных креплений в наивысшей точке системы отопления, его нужно включить в магистраль между парогенератором и радиаторами. По рекомендациям специалистов устанавливать открытый бак следует на самом близком расстоянии к отопительному котлу.
  4. 4. На следующем этапе монтируем трубопровод. Начинать разводку будем с парогенератора. Трубу от него подводим к первому отопительному прибору, при необходимости обрезаем ее, если она слишком длинная. Затем соединяем все вводы и выводы. Аналогично делаем подключение трубы к следующему прибору, пока не соединим в единую магистраль все отопительные части. Трубы монтируются с наклоном 3 мм на метр для естественной циркуляции.
  5. 5. Каждую батарею оборудуем краном Маевского, чтобы можно было удалять образовавшиеся воздушные пробки, которые будут мешать эффективной работе системы.
  6. 6. Перед парогенератором устанавливаем накопительный бак, в котором будет собираться конденсат, а потом под естественным уклоном вода будет перетекать в отопительный котел.
  7. 7. Магистраль замыкаем на отопительном котле, создавая, таким образом замкнутый контур. На котле устанавливаем фильтр, он будет задерживать частицы грязи, содержащиеся в воде, и по возможности циркуляционный насос. Патрубок, идущий от насоса к котлу, должен быть диаметром меньше, чем остальные трубы.
  8. 8. На выходе из котла монтируем контрольно-измерительные приборы: манометр и клапан сброса.
  9. 9. В систему включаем узел слива/залива для откачивания теплоносителя из системы по окончании отопительного сезона или при ремонте.
  10. 10. После окончания монтажа проверяем систему на работоспособность и наличие течи. Устраняем все обнаруженные неполадки.

Использование парового отопления дешевле водяного, но в жилых помещениях его не рекомендуют устанавливать из-за опасности возникновения аварийной ситуации в случае порыва.

Электрические системы отопления

На сегодняшний день электрическое оборудование для децентрализованного отопления считается самым экономным. В работе таких устройств, как правило, используется принцип поляризации воды под воздействием переменного тока.

Подключение одной квартиры предполагает простую автономную систему с монтажом электрокотла с анодным принципом действия. Использование двухконтурных систем предполагает возможность обустройства теплых полов через отдельный контур. Для малогабаритных помещений оптимальным вариантом станут специальные батареи с индивидуальным отоплением, которые позволяют самостоятельно регулировать показатели тепла.

Более сложный процесс – перевод всего жилого дома на автономную электрическую систему. Для этого первоначально следует решить вопросы с подстанцией, рассчитать предполагаемые нагрузки на электросеть в соответствии с мощностью трансформатора. При необходимости следует сделать замену распределительных устройств. Это мероприятие должно быть согласовано с энергетической компанией.

Важно! Большинство старых систем и электропроводок не смогут справляться с высокими нагрузками. Поэтому в переведенном на автономное отопление доме рекомендуется заменить лампы накаливания светодиодными источниками, а также и сократить другие расходы электроэнергии

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

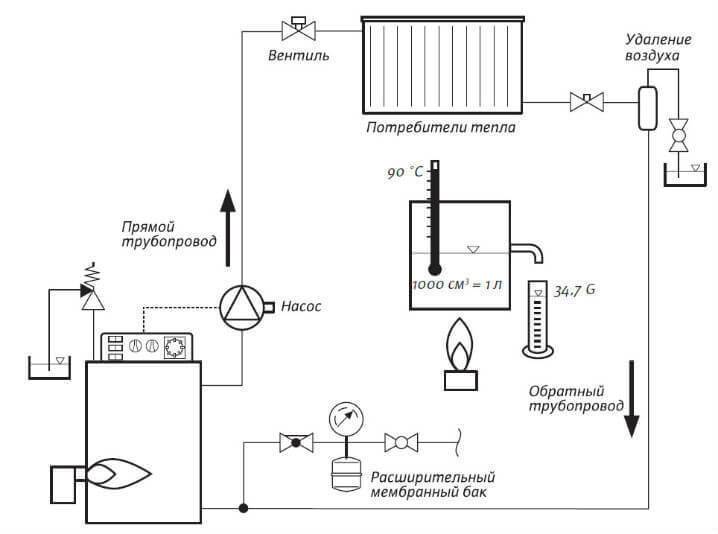

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
