Для чего нужен дренаж?
Дренажная конструкция отводит на необходимое расстояние талые, дождевые или грунтовые воды, обеспечивая нормальные показатели влажности почвы. После отвода стоки утилизируются в центральной канализационной сети или используются в хозяйственных целях. Без отвода излишков влаги быстрее начинает разрушаться фундамент построек. Помимо этого, вырастают показатели влажности в погребах и подвалах.
Вода, которая впитывается в почву, постепенно проникает в основание дома, разрушая его. Это объясняется тем, что при замерзании вода расширяется и влечёт за собой появление трещин. Впоследствии эти трещины приводят к наклону здания под определённым углом, а затем к его окончательной деструкции.
Кроме этого, увеличенные показатели влажности создают благоприятную среду для возникновения и развития грибка или плесени. Избыточное содержание воды мешает нормальному произрастанию растений. Поэтому на эту проблему не стоит закрывать глаза. Является ли необходимой система дренажа, определяется достаточно просто — если лужи, которые возникают после дождя или таянья снега долгое время не исчезают, то это может означать, что слои грунта чересчур заполнены водой. В таком случае обязательно нужна установка дренажной конструкции.
Если дренаж отсутствует, то талая или дождевая вода может подтапливать дома, постепенно разрушая фундамент
Элементы ливневой канализации
В большинстве случаев канализационные системы состоят из следующих элементов.
Дождеприемники. Данное устройство является одним из самых важных звеньев канализационной системы. Оно используется для сбора жидкости с земельного участка.
Придверные поддоны. Это разновидность приемника дождевых вод, который устанавливается перед дверями или воротами.
Элементы ливневой канализации
Приемные лотки. После рытья канавы в нее устанавливают данные элементы, которые способствуют отводу воды с земельного участка. Их необходимо монтировать под наклоном в сторону коллектора, для обеспечения протекания жидкости.
Трубы. Конструкция ливневой канализации включает в себя трубы, которые необходимы для оттока жидкости за пределы земельного участка или в специальный коллектор.
Пескоулавливатели. По сути, данное устройство представляет собой фильтр, который необходимо монтировать поверх дождеприемника. Используется для предотвращения образования засоров в канализационной системе.

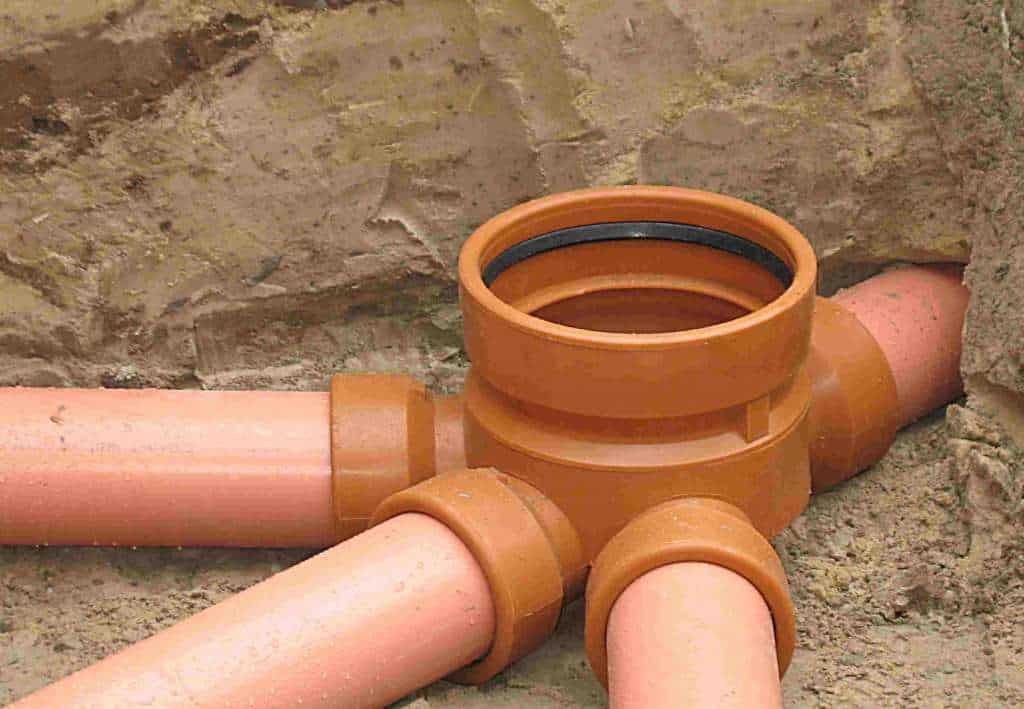

Ревизионные колодцы. Данные конструкции используются для проведения проверок состояния канализационной магистрали или обнаружения неисправностей.
Что такое канализация
Канализационные сети — это
одна из частей общей
системы водоснабжения и водоотведения, выполняющая функции сбора и удаления
сточных вод и органических отходов жизнедеятельности. Несколько упрощенно,
это — разветвленная сеть трубопроводов, заходящих в каждое городское здание и обеспечивающее вывод
стоков в специализированное сооружение
Несколько предвзятое отношение
большинства людей к канализации совершенно незаслуженно, поскольку ее важность
и ответственность невозможно преувеличить. Достаточно вспомнить, что все
вспышки эпидемий приходятся на отсталые страны с полным отсутствием
инфраструктуры
Состав и схема работы комплексов могут быть различными. Это
обусловлено величиной населенного пункта, количеством зданий и людей,
проживающих в них. Для функционирования канализационной сети требуется вода, с помощью которой
происходит транспортировка твердых отходов. Других способов не придумано, поэтому канализация
входит в состав
комплекса водоснабжения, являясь одной из приоритетных частей городской инфраструктуры. Условия
работы системы достаточно жесткие, она функционирует круглый год и нуждается в защите от
замерзания. Для этого трубопроводы помещают под землю, на глубину, превышающую уровень промерзания
грунта в зимнее время. Учитывая, что сеть пронизывает весь город, заходя в каждый дом, можно вполне отчетливо
представить объемы и степень распространение комплекса.

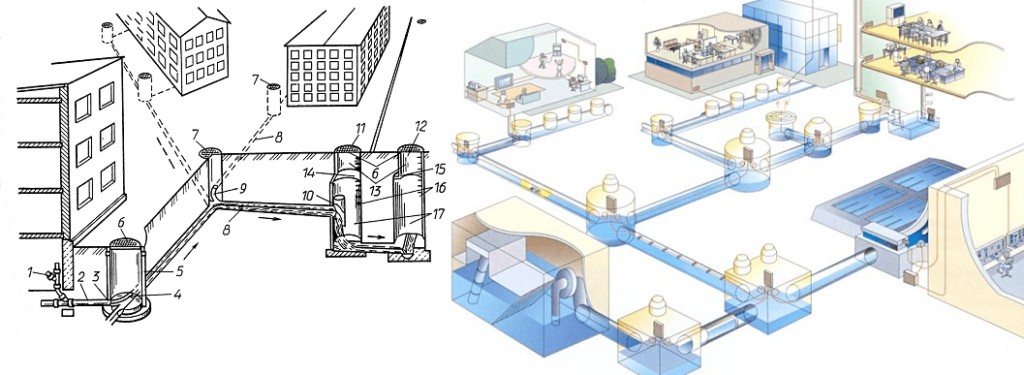

Канализационные сети
Пошаговая инструкция
Для того чтобы организовать традиционную дренажную систему, придется выполнить большой объем земляных работ и вложить много денег. Однако все это позволяет получить полуавтоматическую систему. За пару недель вода будет сама по себе собираться в дренажном колодце, по мере накопления владелец будет откачивать ее в канаву, накопительную емкость или близлежащую свободную территорию типа леса, поля, в идеале — природного водоема
Важно, чтобы уровень воды в дренажном колодце не превышал желаемой высоты грунтовых вод на участке. В противном случае вода попросту не будет стекать. Схема устройства мягкого дренажа
Схема устройства мягкого дренажа.
Однако большинство владельцев в целях экономии используют другой метод организации отвода грунтовых вод. Он более выгодный, но менее эффективный, чем традиционная дренажная система. При выборе такого метода нужно быть готовым к большим трудовым затратам во время эксплуатации.
Для устройства системы отвода грунтовых вод нужно подготовить следующее:
- Лопаты для рытья траншей.
- Тачку.
- Строительный уровень и рейку.
- Ножовку.
- Дренажные трубы, фитинги и муфты.
- Ручную трамбовку.
- Колодцы для дренажа.
- Щебень, песок, геотекстиль.

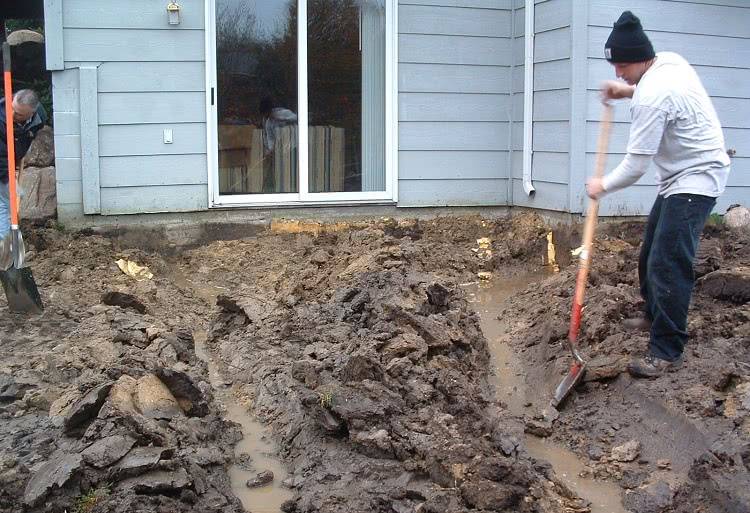

Сначала по участку нужно вырыть параллельно расположенные траншеи на расстоянии 4-6 м друг от друга. Конкретный шаг зависит от плотности почвы. Если грунт тяжелый, траншеи нужно делать с меньшим шагом. Выберите место для дренажного колодца. Всю систему нужно сделать с плавным уклоном в направлении колодца, чтобы вода стекала в него самотеком. Для проверки уклона используйте строительный уровень.
Схема закрытого дренажа.
Концы траншей, расположенных ниже по уровню, нужно соединить друг с другом новой траншеей и отвести ее к дренажному колодцу. Новая траншея тоже должна быть расположена под уклоном в направлении этого колодца. Если соединить их по такой схеме не получается, придется устроить несколько дренажных колодцев.
Дно траншей засыпается смесью гравия (щебня) и речного песка. Будет достаточно слоя толщиной 30-50 мм. Укладываются дренажные трубы. Как правило, применяются полимерные трубы с отверстиями по длине. Чтобы эти отверстия не засорялись в процессе эксплуатации, трубы нужно обернуть геотекстилем. Также можно использовать более долговечный аналог геотекстиля — кокосовое волокно.
После укладки труб траншеи нужно до верха засыпать смесью щебенки и песка. Все должно быть устроено так, чтобы трубы не контактировали с почвой. Их нужно со всех сторон окружить смесью щебня и песка.
Определение и описание
Водоснабжением называется организованная доставка воды из источников подземного или надземного типа непосредственно к потребителю в соответствии с требуемым количеством и показателями качества. Система водоснабжения включает в себя все необходимые инженерные конструкции, обеспечивающие такую доставку. Одним словом, эту систему можно обозначить как всем знакомый водопровод.
Если речь идет о самостоятельной организации водопровода для собственного участка, следует максимально тщательно выбирать источник воды. Иногда более практично сразу потратиться на обустройство сложной системы, которая достанет до источника, удовлетворяющего все требования в полном объеме, чем соглашаться на полумеры, которые удовлетворят запросы только частично.
Требования к источникам разнообразны, но логически обоснованы.
- Выбранный источник должен обеспечивать необходимое количество воды в любой момент, желательно – с существенным запасом. Полноценная система, организованная для загородного дома, должна обеспечивать питьевые потребности проживающих здесь людей и животных, бесперебойную работу санузлов, а при необходимости – и полив огорода. Запас понадобится хотя бы для того, чтобы усиленно поливать огород в сильную жару или срочно варить в больших объемах компоты по факту поспевания фруктов.
- Стабильность подачи воды – еще один важный критерий выбора источника. Если он в сильную жару способен пересохнуть или обмелеть, источник уже не сможет соответствовать первому критерию, а значит, даже переизбыток воды во все остальные сезоны не перекроет этот минус.
Качество подаваемой воды является одним из определяющих факторов. Нет никакого проку с огромных запасов технической воды, если населению нечего пить. Для жилого дома или дачи лучше выбирать такой источник, который дает максимально качественную воду: либо уже требуемого уровня качества, либо такую, которую можно без особых затрат и усилий очистить.
Рентабельность водоснабжения – это момент, который может перечеркивать предыдущие факторы, однако на него нужно смотреть в предпоследнюю очередь. Иногда из-за удаленности источника строительство и эксплуатация водопровода могут обойтись недешево, но все же это не повод пить техническую воду
Обращать внимание на рентабельность стоит лишь при сравнении двух источников, одинаковых по всем вышеописанным критериям.
Наконец, мощность источника, откуда планируется забирать воду, должна значительно превышать потребности всех, кто ею пользуется, включая и собственно экосистему. Грабительское использование природных ресурсов может за считаные годы привести к опустыниванию района, что вряд ли сильно обрадует хозяев.
Оборудование и арматура
Теперь давайте познакомимся с наиболее востребованным оборудованием, которое может включать схема сетей водоснабжения и водоотведения здания.
| Изображение | Описание |
Устройство клиновой задвижки | Задвижка — разновидность запорной арматуры. Применяется на трубопроводах диаметром 50 и более миллиметров. Вода перекрывается поднимающимися при вращении штурвала щечками или клином. |
Вентиль винтовой | Винтовой вентиль выполняет ту же функцию, но на трубопроводах меньшего диаметра (15-50 мм). Вода перекрывается подвижно закрепленным на вращающемся штоке клапаном. |
Кран пробковый внешний вид | Пробковый кран перекрывает воду поворотом металлического затвора со сквозным отверстием. |
Кран шаровый в разрезе | Шаровый кран — улучшенная версия пробкового: затвор установлен между двух седел из фторопласта или тефлона, что обеспечивают абсолютную герметичность в закрытом состоянии и небольшое усилие открывания и закрывания. |
Краны Маевского | Кран Маевского позволяет своими руками стравить воздух из скоб и перемычек циркуляционной системы ГВС. |
Поплавковый воздухоотводчик | Автоматический воздухоотводчик делает то же самое без участия владельца. |
Редуктор для понижения давления | Редуктор давления, как и следует из названия, ограничивает напор в водопроводе заданным значением. |
Подкачка в подвале жилого дома | Подкачка, или насосная станция водоснабжения компенсирует падение напора в пиках водоразбора или подает воду из накопительной емкости. |
Вертикальный грязевик | Грязевик выполняет грубую очистку воды на вводах ХВС и ГВС. Он представляет собой бак со сбросником, в котором за счет низкой скорости потока воды оседают взвеси. |
Фильтр с сеткой и отстойником | Фильтр грубой очистки обладает куда меньшими размерами и задерживает взвеси на нержавеющей сетке. |
| Обратный клапан исключат движение воды или стоков противотоком. |
Напорный участок канализации с фекальным насосом | Фекальные насосы перекачивают бытовые стоки в тех случаях, если в силу рельефа местности отдельные участки канализации имеют отрицательный уклон. |
Принцип расчета ливневой канализации
К принципиальным моментам расчета дождевой канализации относятся:
- разработка трассировки трубопроводов;
- вычисление необходимых пропускных характеристик системы.
Для составления схемы дренажной магистрали, включающей в себя все элементы системы необходим подробный план участка с указанием высот и глубины залегания водосодержащего слоя. Кроме того, на нем должны быть указаны:
- расположение жилых и хозяйственных строений;
- места нахождения садовых построек и мест отдыха;
- дорожки и тротуары, если таковые имеются.
Правильно составленная схема прокладки трубопроводов содержит минимальное количество изгибов. Кроме того, необходимо учитывать санитарные нормы и требования СНиП. Ввиду высокой сложности поставленной задачи, составление проектно-технической документации, особенно для участков с большой площадью и сложным рельефом, лучше доверить профессионалам.
На втором этапе рассчитывается пропускная способность дождевой канализации. Для выполнения таких расчетов потребуются статистические данные о среднем количестве осадков в данной местности. Исходя из этих данных, определяют диаметры и длины магистральных трубопроводов, необходимый объем накопительных и тампонажных дренажных колодцев и другие технические характеристики системы.
Если все расчеты выполнены верно, даже обильные осадки не вызовут затопления участка и разрушения подземной части фундамента.
Разводка холодной воды
Монтажные работы по установке холодной линии начинаются с установки коллектора, который ставится на кухне, если она расположена рядом с туалетом и ванной комнатой. Если же нет, то коллектор размещают поближе к санитарной зоне. Это работа не тяжелая и ее можно сделать своими руками.
Для этого понадобится коллектор, имеющий отводы, равные количеству источников потребления. Затем его нужно закрепить на стене, используя для этого винтовые хомуты или кронштейны. Далее от центрального вентиля водопровода прокладывается металлопластиковая труба, имеющая диаметр в три четверти дюйма, до впускного патрубка в коллекторе.
Их же применяют для обустройства отводов, имеющих диаметр в полдюйма от коллектора до точек потребления. При этом трубы укладываются в зоне плинтуса. Между коллектором и трубой обязательно необходимо установить вентиль, который будет запирать каждый отвод.
Когда отвод дошел до раковины или ванны, нужно оформить вертикальный участок. Для этого трубу необходимо поднять на 50 сантиметров над полом. Далее нужно соединить трубу со смесителем или бачком армированным шлангом. В заключение монтируется на раковину кран и подключается слив в канализацию.
Как этот пункт отображен в квитанциях
Многие считают, что в отвод водного ресурса входит исключительно слив в систему канализации. В действительности услуга включает вывод водного ресурса после использования и доставка до очистных сооружений, ее фильтрацию и так далее.
Если говорить о ежемесячном отображении потребления, то если вмонтированы ИПУ, пункт называется – ХВС КПУ (холодное водоснабжение) и ГВС КПУ (горячее водоснабжение). Если ИПУ в квартире нет, тогда расчет осуществляется исходя из норм на местном уровне. В чеке это будет отображаться следующим образом:
- ХВС на ОИ МКД – потребление холодной воды в доме;
- ГВС т/н на ОИ МКД – горячая вода (объем);
- ГВС т/э на ОИ МКД – горячая вода (тепло).
Немного о заглублении и уклоне трубопровода
Для того чтобы правильно определить глубину погружения трубопроводов в грунт, необходимо воспользоваться рекомендациями, приведенными в СНиП 2.04.03-85, согласно которым, минимальная глубина должна быть определена опытом эксплуатации подобных инженерных систем в данном регионе.
На большинстве территории Российской Федерации вполне приемлемы следующие соотношения:
- При диаметре трубопровода 50мм минимальное заглубление составляет порядка 300мм.
- При использовании труб большого диаметра, траншея должна иметь глубину не менее 700мм.
Эти соотношения полностью соответствуют данным, полученным в процессе эксплуатации существующих ливневых канализаций.
С практической точки зрения, самым простым и надежным способом определения необходимой глубины траншеи является обращение к профессионалам или соседям, уже решившим эту проблему и на практике убедившимся в правильности принятого решения.
Чтобы оптимальный уклон канализационного трубопровода, следует учесть следующие факторы:
- диаметр труб;
- специфику отвода стоков;
- материал, из которого изготовлены канализационные трубы.
Если для устройства канализационной магистрали используются трубы, диаметр которых 200мм, оптимальным наклоном трубопровода считается 7мм на каждый метр магистрали. Если применяется труба диаметром 150мм, ее следует укладывать с уклоном не меньше чем 8 мм/мп магистрали. В случае крайней необходимости, уклон можно немного уменьшить, предварительно ознакомившись с рекомендациями, приведенными в СНиП 2.04.03-85.
Согласно этим рекомендациям, при диаметре магистрального трубопровода 200 мм, уклон может быть уменьшен до 5 мм/мп, а при использовании труб диаметр которых составляет 150 мм, допускается уменьшение уклона до 7 мм/мп канализационной магистрали.
Другими словами, при необходимости, можно уменьшить уклон магистрали приблизительно на 2 мм/мп. Однако не следует забывать, что максимальный уклон трубопровода должен быть не более 15 мм/мп.
При дальнейшем увеличении уклона увеличивается вероятность появления в магистрали засоров. Это связано с тем, что содержащийся в стоках песок и мелкие абразивные частицы оседают на внутренней поверхности труб и постепенно образовывают своего рода заторы.
Виды
Существует два основных вида канализационных насосных установок:
- бытовая (обычно это устройство называют «поверхностная канализационная установка»). Они используются в квартирах или частных домах для перемещения сточных жидкостей в трубы или резервуары, расположенные выше уровнем;
- промышленная. Это мощные грязевые насосы, перемещающие пульпу от оборудования к станциям очистки. Нередко эти устройства входят в состав технического цикла.
Это компактная насосная станция, предназначенная для перекачки стоков от унитазов, биде, ванн или раковин и другой сантехники. Они включаются при появлении в резервуаре жидкости и останавливаются после опустошения емкости. Устанавливается сразу после прибора. Обычно поверхностные установки подключают к выпускным отверстиям унитазов, реже под раковины или иные устройства.
В продаже есть разные модели, обеспечивающие подъем жидкостей на заданную высоту и длину трубы. Параметры комплекта зависят от мощности двигателя и размеров насоса. Каждая модель оснащена одной или несколькими точками приема стоков, что делает их способными обслуживать один или много приборов. Дополнительными устройствами являются измельчитель и фильтр из активированного угля, устраняющий дурной запах.
Насосные установки промышленного назначения используются для перекачки больших объемов сточных жидкостей. Есть насосы погружного и поверхностного типа. Погружные используются для работы с относительно жидкими стоками, поскольку их помещают в резервуар.
Поверхностная канализационная установка, что это такое? Это насосные станции, способные создавать разрежение в приемном патрубке и сильное давление в подающем рукаве. Эти насосы удобнее в работе, проще в ремонте или обслуживании. Практически все бытовые комплексы принадлежат к этой группе устройств. Они устанавливаются внутри помещений, что способствует быстрому ремонту или обслуживанию прибора.
Особенности монтажа ливневой канализации
Приступая к монтажу дождевой канализации особое внимание следует уделить следующим моментам:
- при устройстве «ливневки» нет необходимости чрезмерно заглублять магистраль. Дело в том, что в холодное время года ливневая канализация практически бездействует, следовательно, в трубопроводах отсутствует вода, которая могла бы при замерзании повредить магистраль;
- при проектировании системы необходимо предусмотреть возможность технического обслуживания и очистки всех ее элементов, включая пескоуловители и накопительные емкости. Кроме того, следует обеспечить свободный подъезд спецтехники к накопительному и другим резервуарам, используемым в данной системе;
- при монтаже открытых желобов необходимо предусмотреть необходимый уклон в сторону накопительной емкости или очистного коллектора.
- На первом этапе производится копка траншей и котлованов, предназначенных для укладки трубопроводов и установки дренажных колодцев различного назначения;
- Вторым этапом является сборка трубопроводов и основных элементов системы;
- Завершающий этап включает в себя засыпку траншей и придание участку привлекательного внешнего вида.
Правильно смонтированная дождевая канализация, при условии соблюдения правил эксплуатации и своевременном техническом обслуживании может прослужить не менее 30 лет.
Устройство ливневой канализации позволяет сохранить привлекательность участка, но также способствует увеличению урожайности и защищает подземные элементы строительных конструкций от преждевременного разрушения. Конструкция «ливневки» не отличается особой сложностью, поэтому все монтажные работы можно выполнить своими силами.
Классификация водопроводных систем
Коммуникации
могут делиться на различные виды по типу использования.
- Производственные сети.
- Хозяйственно-бытовые коммуникации.
- Противопожарный водопровод.
- Комбинированные сети.
По характеру
используемых источников водопроводные сети могут различаться:
- из поверхностных источников;
- из подземных вод;
- смешанные.
Различают
водопроводы по способу подачи жидкости:
- самотечные;
- с механической подачей;
- действующие с помощью насосных станций.
По способу
потребления воды:
- структура прямоточного водоснабжения;
- сети оборотного водоснабжения;
- коммуникации с вторичным использованием водных ресурсов.
Состав наружных участков системы
Наружная
канализация — это участок, расположенный вне стен зданий или сооружений.
Как правило, это разветвленная сеть подземных трубопроводов, уложенных под
уклоном на заданной глубине. В состав наружных участков системы входят:
- трубы;
- фитинги (элементы, обеспечивающие изменение
направления или разветвление сети); - колодцы.
Трубы и фитинги для наружных
линий служат долго, поэтому в эксплуатации до сих пор находятся бетонные и
чугунные сети. Колодцы используются для решения разных задач:
- смотровые, ревизионные. Нужны для прочистки или
ремонта системы; - перепадные. Обеспечивают соединение двух линий,
уложенных в разных уровнях; - поворотные. Используются для изменения
направления потока; - гасительные. Служат для гашения энергии потока,
выходящего из участка напорной канализации.
Большинство сетей самотечные. Это самый простой вариант конструкции системы водоотведения. Однако, часто встречаются случаи, когда прокладка линии по обычной методике невозможна. Если возникают препятствия для сборки самотечной линии, используют участок напорной канализации. Он представляет собой два резервуара, размещенных на разной высоте, соединенных напорным трубопроводом. В нижней емкости устанавливается грязевой насос, который перекачивает стоки в гасительный колодец, откуда жидкость может двигаться самостоятельно.
Глубинный дренаж
Водоотвод глубинного типа может быть общим и местным. Первый вариант предполагает отведение воды со всей площади участка, второй вариант – от отдельных строений на участке, включая дома, дороги и подвальные помещения.
Местная дренажная система может быть следующих видов:
Пристенный дренаж. С помощью такой системы выполняется отведение воды от подвальных помещений, построенных на глинистой и суглинистой почве. Очень часто подобную систему используют в профилактических целях. Конструкция состоит из дрен с фильтрующими свойствами, расположенных не ниже фундамента строения. Расстояние между трубами и стеной выбирается в зависимости от ширины фундамента основного строения. Если подошва фундамента располагается на большой глубине, то дренажная система обустраивается на поверхности. При этом необходимо понимать, что грунт под дренами может проседать.
Кольцевой дренаж. Основное применение подобных систем – отведение воды от фундамента и подвального помещения. Используется в том случае, когда на участке проходят напорные подземные воды и общий глубинный дренаж не способен справиться с возложенными функциями. Благодаря кольцевому дренированию строение полностью защищено от почвенной влаги. Эффективность работы дренажной системы кольцевого типа зависит от размеров участка и расположения грунтовых вод
Система вполне может быть обустроена после ввода дома в эксплуатацию.
Пластовый дренаж является еще одним видом дренажных систем, которые организуются для отвода грунтовых вод, поэтому важно выполнять работы по его обустройству параллельно процессу основного строительства. В большинстве случаев такая система связана с дренажной трубой, расположенной поверх грунта у основания дома
Пластовый водоотвод необходимо продумать в том случае, когда трубчатая система не справляется с поставленной задачей или на участке имеются обводненные закрытые зоны, или на участке присутствуют разные, неравномерные породы. Главной особенностью пластовой дренажной системы водоотведения является способность отводить грунтовые воды и капиллярную влагу из грунта. Для обустройства дренажной системы грунтовых вод под строением насыпают приличный слой песка и делают в нем гравийные или щебневые канавы глубиной примерно 20 см. Расположение каналов определяется для каждого участка индивидуально в зависимости от его особенностей и гидрогеологических показателей.
Также глубинный дренаж можно разделить на виды по типу исполнения:
- Дренаж горизонтального типа. Сюда можно отнести пристенную, кольцевую и пластовую систему водоотвода.
- Вертикальный дренаж располагается на определенной глубине в почве, поэтому требует установки дополнительного насосного оборудования. Обустройство системы является достаточно сложным процессом, потому подобная схема дренажной системы используется очень редко.
- Дренаж комбинированного типа предполагает совместное использование горизонтальной и вертикальной систем водоотвода. Рекомендуется для использования в регионах со сложными климатическими условиями. Стоимость обустройства довольно высокая, поэтому применяется система в крайних случаях.
Как крепить водосток к крыше: способы
Для крепления водостоков на дом разработано несколько основных способов:
- Крепление к лобовой (ветровой доске);
- Крепление к обрешетке;
- Крепление к стропилам.
Самый надежный вариант крепления состоит в том, что крюки для крепления водостока крепятся под кровлей к верхней части стропила до монтажа обрешетки и финишного покрытия. Крюки дополнительно прижимаются обрешеткой. Данный способ применим только в процессе строительства и, если шаг между стропилами не превышает 0.6 м.
Несколько проще производить монтаж своими руками на крышу по готовой обрешетке. Крючки дополнительно не прижимаются, но это единственное отличие от первого способа (если только доски обрешетки не сильно тонкие). Данный вариант имеет то преимущество, что позволяет повесить водосток при большом расстоянии между стропилами.
К лобовой доске крепить держатели можно только в том случае, когда позволяет надежность самой доски и ее крепления к элементам крыши.
Накрытая крыша лишает возможности выбирать среди большинства удобных вариантов. Как закрепить водосток на полностью готовую крышу, под профнастил или иное покрытие, будет рассмотрено ниже. В зависимости от конструкции можно рассмотреть такие способы крепления:
- К боковой поверхности стропил (с теми же критериями по расстоянию между ними);
- К лобовой доске;
- К стене строения.
Монтаж на боковую поверхность стропил следует выполнять длинными крючьями, поскольку гвозди или шурупы будут воспринимать нагрузку на изгиб и со временем могут разболтаться или обломаться. Для крепления на боковую поверхность стропил используются специальные крючья с выгнутой на 90° монтажной плоскостью.
Обратите внимание! Для обеспечения надежности крепления и исключения повреждения стропил они должны быть изготовлены из бруса сечением не менее 120х50 мм. Если поперечник стропил на крыше меньше, то данный способ применять не рекомендуется. Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет
Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм
Для монтажа водостока на ветровую доску не имеет значения, покрыта крыша или нет. Основное требование – надежность основания, то есть ветровой доски. Ее толщина должна составлять не менее 20-25 мм.
Крепление водостока к крыше можно производить по нескольким вариантам крюков:
- Обычные крючки с длинной монтажной площадкой;
- Крючки с опорной поверхностью;
- Крючки с регулируемой крепежной поверхностью для установки на наклонных досках;
- Использование специального направляющего профиля и крючка особой формы.
Применение профиля во многом упрощает монтаж водостока, особенно в части соблюдения необходимого уклона и соосности всех крепежных элементов. Из минусов – довольно высокая стоимость.
Крепить кронштейны к обрешетке можно, если есть возможность демонтировать или сдвинуть нижний ряд покрытия крыши. Делать это наиболее просто на черепичной крыше и из металлочерепицы или профлиста и практически нереально на крытой классическим шифером.
Для закрепления на стену используются специальные стальные штыри необходимой длины. К штырям крепятся крюки, а на них, в свою очередь, желоба водостока.
Надежное кровельное покрытие крыши – металлочерепица, поликарбонат и иные жесткие и прочные материалы позволяют выполнять крепление элементов водостоков к крыше непосредственно к кровельному покрытию посредством специальных струбцин.
Важно! При всей очевидности и удобстве нельзя крепить водосток к торцевым поверхностям стропил, поскольку крепежные элементы будут проходить вдоль волокон древесины, и надежность удержания закрепляемого крепежа окажется крайне низкой
Этапы обустройства системы водоотведения
После того, как наиболее подходящая схема выбрана, производятся расчеты диаметра труб и оптимального уклона на каждом участке цепочки. Дальше осуществляется сборка всей системы по плану.
Этап #1 – расчет диаметра труб
Чтобы определить диаметры труб, нужно сделать расчет пропуска сточных вод, которые будут проходить по этой сети.
Сначала выясняем, какая норма потребления воды в сутки. Она отличается и зависит от места проживания. В небольшом городе взрослый человек использует приблизительно 200 л, а в мегаполисе — около 700 л.
Диаметр труб подбирается и под конкретный приемник. Если это унитаз, подразумевается большое количество отходов, поэтому нужна труба с диаметром минимум 85 мм. К умывальникам, стиральным машинкам, посудомойкам подключают обычно трубы с диаметром 32 мм.
Этап #2 – определение уклона для прокладки
Сточные воды проходят самотеком, поэтому нужен уклон. С его помощью обеспечивается движение потока с нужной скоростью. Конечной точкой является пониженная часть бассейна водоотведения.
Максимально допустимый уклон для горизонтальных трубопроводов равняется 15 см на один уложенный метр трубы. Но категорически нельзя на всей протяженности делать такой уклон.
Если рельеф благоприятный, уклон получается естественным и близок к уклону поверхности земли. Если в сети присутствуют водоразделы, есть передача стоков снизу вверх или общее заглубление больше допустимого, нужно насосное устройство.
Этап #3 – выполнение монтажа трубопровода
К каждому приемнику подключается труба нужного диаметра. Допустимо прокладывать трубы наружным способом, он менее трудоемкий, но не эргономичный. Чаще коммуникации зашиваются в стены, для чего в поверхностях делаются канавы.
Согласно ТУ в каждый отвод нужно врезать запорную арматуру. В металлических трубах нарезается резьба, в пластиковых устанавливается муфта.
Все отводы соединяются по замкнутой схеме. Здесь нужно предусмотреть невозможность перенаправления потоков жидкости.
После прокладки внутренней канализации создается наружная: выкапываются траншеи и котлован для очистки. Дальше стенки траншей укрепляются и, если необходимо, утепляются текстилем или глиняным, бетонным кожухом. После чего в них размещаются трубы.
Теперь к наружным отводам нужно подключить внешние. Каждый стык обязательно герметизируется и проходит проверку на прочность.
На последнем этапе устанавливается очистное сооружение и к нему подводятся дрены, служащие приемниками водоотвода с крыши, дренажных установок, и трубы внутренней канализации. В местах стыковки рекомендуется оборудовать специальные люки для возможности оперативного устранения поломок.
Общее устройство систем отвода стоков
При обустройстве водоснабжения и водоотведения второе играет не менее важную роль, чем первое. Без правильно спроектированной и собранной канализационной системы добиться желаемого комфорта в частном доме не получится. Как правило, монтаж водоснабжения и водоотведения выполняется комплексно, так как это две взаимозависимые системы.
Канализация автономного типа условно делится на две подсистемы — внутреннюю и наружную. Внутренняя состоит из стояка, вентиляции, отводных линий и подсоединяющего оснащения — сифонов, гидравлических затворов и прочего. Наружная канализация состоит из приемной емкости и магистрали со смотровыми колодцами.
Для сбора и утилизации стоков, воспроизводимых оборудованием водоснабжения и водоотведения, используются такие приспособления, как выгребная яма, септик или станция локальной очистки. Последний вариант является самым эффективным, экологичным и не требующим больших расходов на обслуживание.
Монтаж систем подачи и отвода воды лучше всего доверить соответствующим специалистам. При попытках все сделать самостоятельно можно допустить немало технических ошибок, которые приведут к таким последствиям:
- недостаточное давление воды в системе;
- плохое качество питьевой воды;
- появление протечек в узловых соединениях;
- преждевременный выход из строя насоса, нагревательного оборудования;
- частая замена фильтров;
- неприятный запах в доме и на участке;
- засорение канализации;
- нанесение вреда окружающей среде;
- недостаточная производительность системы отвода воды и так далее.
Чтобы избежать вышеперечисленных и других проблем, доверьте монтаж водоснабжения и водоотведения специалистам нашей компании. Чтобы связаться с нами, заказать проект и его реализацию, позвоните на указанный номер телефона или воспользуйтесь формой обратной связи с консультантом.
Выводы и полезное видео по теме
Подробная инструкция от производителя:
Полезные рекомендации по монтажу:
Любительский вариант:
Установка водосточной конструкции – несложное дело для любого, кто участвовал в строительстве дома. Однако набор начальных знаний все же необходим. Касается он, главным образом, расчетов и выбора подходящих комплектующих.
Если вы не уверены в своих силах, рекомендуем обратиться к специалистам, которые за короткий период составят проект и смету на установку водосточной системы.
При ознакомлении с информацией нашли недочеты или есть рекомендации по монтажу водосточной системы? Оставляйте, пожалуйста, , делитесь опытом в блоке для связи расположенном под статьей.
