Давление в системе водоснабжения частного дома

Важным параметром системы водоснабжения является давление воды, находящейся в ней. От правильного выбора давления зависит комфорт использования воды и срок службы бытовых приборов и сантехники.

Как выбрать давление в водоснабжении

Давление в системе должно быть наименьшим и обеспечивающим работу сантехники и бытовых приборов. Необходимо учитывать расположение точек расхода воды. По высоте перепад в 10 метров добавляет 1 атмосферу. Увеличивать давление выше допустимого нельзя. Для поддержания более высокого давления необходимо много энергии, а также, быстрее выходят из строя детали системы.

Для стиральных и посудомоечных машин давление нужно не менее 1,5 атмосфер. Если от системы подключено автономное отопление, то давление нужно увеличить до 2 атмосфер. Для полива огорода хватит давления 3 атмосферы.

Причины падения давления

Скважинный насос в системе создает давление. Если он выходит из строя, то это приводит к снижению давления. Неполадки с насосом обычно возникают по следующим причинам:

  • уменьшение напряжения в сети, требуется установка стабилизатора;
  • неверно подключены фазы к электродвигателю;
  • износилась крыльчатка насоса, необходима ее замена;
  • проникновение грязи или песка в насос, требуется чистка скважины и насоса.
  • снижение давления в гидравлическом аккумуляторе из-за поломки ниппеля или мембраны, требуется замена или ремонт;
  • возникла утечка в системе, требуется устранение причины;
  • засорились фильтры, трубы, требуется промывка и чистка.

Требования к автоматическим установкам водоснабжения

Автоматизированные насосные станции водоподготовки

Автоматизация процесса применима к следующим системам водоснабжения:

  • очистные сооружения;
  • артезианские скважины;
  • повысительные станции;
  • фильтровальные станции;
  • станции первого и второго уровня подъема.

Нужно учитывать, что процесс добычи, фильтрации и транспортировки воды связаны с различными химическими, биологическими и физическими реакциями.

Автоматизация водоснабжения осуществляется с учетом следующих требований:

  • Интенсивность работы рабочих агрегатов постоянно должна изменяться с учетом потребностей системы.
  • При выведении из строя одного оборудования все остальные участки должны работать в штатном режиме.
  • Характеристики первичной воды нестабильны.
  • Работа происходит непрерывно и в экономичном режиме.
  • Рабочие агрегаты устанавливают в отдаленных точках, а управление ими осуществляется удаленно из рабочего центра.
  • Жесткие требования к качеству воды, которая поставляется потребителю.

Проектирование систем автоматизации

Для примера можно рассмотреть схему автоматизации процесса водозабора и снабжения водой из скважин. Проектирование должно соответствовать следующим условиям:

  • Весь процесс водоснабжения от получения до доставки автоматизирован.
  • Из диспетчерской операторы должны иметь возможность удаленно изменить параметры насосов.
  • Непрерывный мониторинг количества и качества добытого ресурса, на циферблатах отображается состояние оборудования.
  • Все сведения архивируются в базах данных контроллера.

Автоматизация водоснабжения должна обеспечивать непрерывную и бесперебойную подачу воды ко всем потребителям, несмотря на времена года, погодные условия и т.д.

Подходы к автоматизации ИТП

При решении задачи автоматизации теплового пункта, необходимо учитывать следующие особенности работы ИТП: регулировка и поддержание температуры, расхода или перепада давления теплоносителя в зависимости от времени года, суток и с учетом выходных и праздничных дней, а также протоколирование и передача данных на центральный диспетчерский пульт и пр.

Эти задачи можно выполнить с учетом потребления внутри объекта (дороже при строительстве, но дешевле при эксплуатации) или с «условным» учетом.

Локальная автоматизация. Предполагает «условный» учет параметров работы систем. Как правило, такие системы поставляются в комплекте с оборудованием (комплектные щиты автоматизации) и имеют определенное число пользовательских настроек. Разработка собственного алгоритма управления не доступна для пользователя. Учитывают работы внешних систем по параметрам на «входе» потоков в ИТП.

Автоматизация с учетом работы потребителей тепла работает в рамках системы автоматизации и диспетчеризации здания. В таких системах проектом предусматриваются индивидуальные щиты автоматизации на основе свободно программируемых контроллеров. Пользователь имеет возможность разработать собственный алгоритм управления, в котором будут учитываться такие параметры как присутствие людей в помещениях или текущее (мгновенное) потребление воды в контурах ГВС. Все зависит от задачи заказчика. Очевидно, разработка и стоимость индивидуальных щитов выше стоимости комплектных щитов.

Какой щит автоматизации предпочтителен? Логично предположить, что все зависит от масштаба системы и абсолютного значения цифры экономии. Очевидно, что для небольшого объекта абсолютная экономия на коммунальных услугах никогда не окупит затрат на разработку индивидуальной автоматики, для крупного промышленного объекта, такой щит может окупиться в течение полугода.

водоснабжение.doc

1.Водопотребление предприятий 4 1.1.Виды водопотребления 4 1.2. Требования к качеству воды 5 1.3. Источники водоснабжения 6 2. Основные элементы системы водоснабжения 9 2.1. Прямоточная система водоснабжения 9 2.2. Система с повторным использованием воды 11 2.3. Оборотная система водоснабжения 12 2.4. Бессточные системы водоснабжения 15 2.5. Водоснабжение промышленных предприятий от городского водопровода 17 2.6. Система противопожарного водоснабжения 18 3. Насосные станции систем водоснабжения предприятий 20 3.1. Назначение насосных станций. Основные требования к сооружениям и оборудованию насосных станций 20 3.2. Резервирование в системах водоснабжения 22 3.3. Схемы циркуляционных насосных станций 24 3.4. Оборудование насосных станций 25 3.5. Выбор типа и числа насосов на насосной станции 25 4. Устройство и принцип действия насоса 27 5. Автоматизация подачи воды 30 Заключение 35 Список использованной литературы 36
Автоматизация технологических процессоворганизации

  1. ^

^ А. Хозяйственно-питьевое водопотребление.^ Б. Производственно-техническое водопотребление.В. Пожарное водопотребление.^

  • к 1-й категории надежности относятся системы водоснабжения и насосные станции предприятий металлургической, нефтеперерабатывающей, нефтехимической и химической промышленности и электростанций. На этих предприятиях не разрешаются перерывы в подаче воды. Снижение подачи допускается не более чем на 30% от расчетной подачи и не более чем на 3 суток. Допускается снижение расхода ниже этого предела не более 10 мин.
  • к 2-й категории относятся системы предприятий угольной, горнорудной, нефтедобывающей, машиностроительной и др. видов промышленности, на которых допускается перерыв в подаче не более чем на 5 часов, а также снижение подачи на 30% до 15 суток;
  • к 3-й категории относятся системы мелких промышленных предприятий, допускающие перерыв в подаче воды до одних суток, а также снижение подачи на 30% не более чем на месяц.

4. Устройство и принцип действия насоса

Консольные насосы типаК^

Список использованной литературы

  1. Абрамов, Н.Н. Водоснабжение: Учебник для вузов. 3-е изд., перераб. и доп. М.: Стройиздат, 1982.
  2. Беличенко, Ю.П. Замкнутые системы водообеспечения химических производств. М.: Химия, 1990.
  3. Журба, М.Г., Соколов Л.И., Говорова Ж.М. Водоснабжение. Проектирование систем и сооружений: / М.Г. Журба, Л. И. Соколов, Ж. М. Говорова. – M.: Издательство ACB, 2003. – 288 с.
  4. Трегуб, В. Г. Ладанюк, А.П., Плужников Л. Н. Проектирование, монтаж и эксплуатация систем автоматизации в пищевой промышленности. / В. Г. Трегуб, А. П. Ладанюк, Л. Н. Плужников. – М. : Агропромиздат, 1991. – 352 с.
  5. Автоматизация энергетических систем: Учебное пособие для вузов / О. П. Алексеев, В. Л. Козис, В. В. Кривенков и др.; Под ред. В. П. Морозкина и Д. Энгелаге. – М.: Энергоатомиздат, 1994. – 448с.
  6. Автоматика и автоматизация пищевых производств / М. М. Благовещенская, Н. О. Воронина, А. В. Казаков и др. – М.: Агропромиздат, 1991. – 239с.
  7. Методические указания для курсового и дипломного проектирования по дисциплине «Системы управления технологическими процессами и информационные технологии» / Т. Л. Горелкина, Е. А. Гартованная, С. А. Шабуня. – Благовещенск: ДальГАУ, 2007 – 77с.
  8. Системы водоснабжения промпредприятий. Борисов Б.Г., Багров О.Н., Калинин Н.В./Ред. А.Г. Спиридонов. М.: Моск. энерг. ин-т, 1987.
  9. Сомов М.А. Водопроводные системы и сооружения: Учеб. для вузов. М.: Стройиздат, 1988.
  10. Электрооборудование предприятий общественного питания. Учеб. пособие для технол. фак. тогр. вузов. Изд. 2-е, испр., перераб. и доп. М., «Экономика», 1974. – 311с.
  11. СНиП 2.04.02-84*. Водоснабжение. Наружные сети и сооружения /Минстрой России. М.: ГП ЦПП, 1996.
  12. СанПиН 2.1.4.559-96. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества.

Поиск по сайту:

Схема автоматизации артезианских источников

Автоматизация процесса водозабора из глубинных скважин и снабжения водой потребителя должна соответствовать условиям:

  • автоматизируется весь процесс от получения воды до доставки людям,
  • обеспечивается постоянный мониторинг добычи воды и количества в емкостях, работы оборудования,
  • все данные архивируются в базах данных контроллера,
  • операторы могут в любой момент изменить параметры насосов из диспетчерской.

Схема автоматизации водоснабжения

  1. В диспетчерском пункте монтируется щиток с контроллером, а также компьютер. Контроллер связывается с компьютером посредством беспроводной связи через Ethernet.
  2. Скважины автоматизированной системы водоснабжения и водоотведения оборудуются блоками ввода и вывода, датчиками для контроля над напряжением и давлением, счетчиками импульсов, механизмом плавного запуска.
  3. Станции водозабора оборудуются блоками ввода и вывода, датчиками тока и давления, счетчиками импульсов. Блок защиты мотора устанавливается на каждый насос.
  4. В баке для воды устанавливают счетчик давления.
  5. Для соединения всех источников забора воды и станций используется кабель типа витая пара.

схема автоматизации скважины

Каждая автоматизированная система водоснабжения и водоотведения оснащается программой управления. В результате насосы работают без присутствия человека, поддерживая нужное количество воды в цистернах. Они обеспечивают заданный напор в водопроводных трубах. Эффективно работает схема, когда один насос ведущий, другие ведомые. Через определенный период ведущий насос меняется, это предотвращает преждевременный износ оборудования. Контроллер автоматизированной системы водоснабжения подсчитывает количество часов, наработанных каждым насосом.

Контроллер анализирует ошибки оборудования: обрывы или замыкания в цепях, отсутствие связи с датчиками, скачки напряжения, аварийные пределы. Если датчик ломается, на пульт управления приходит информация об этом. В автоматическом режиме контроллер разрешает насосу работать, регулируя расход воды и поток.

Нюансы эксплуатации водопроводной (канализационной) сети

Сетью называется трубопровод, посредством которого вода от водозабора доставляется к потребителю, без понижения качества в процессе транспортировки.

Её техническая эксплуатация предусматривает решение таких вопросов:

  1. Обеспеченность рабочего состояния и сохранности всех элементов сети и её оборудования.
  2. Разработка мер по усовершенствованию работы систем распределения и подачи воды, предотвращению перебоев в аварийных ситуациях.
  3. Проведение предупредительных и капитальных ремонтов сети.
  4. Модернизация старых сетей, совершенствование их работы посредством монтажа новых трубопроводов, с более современными конструкциями труб.

Реконструкция городского водопровода: замена старых труб на новые

Организация-владелец сети обязана осуществлять надзор строительства новых линий, присоединение к ним дополнительных абонентов. Она же производит сбор и систематизацию всех данных по аварийным ситуациям и повреждениям с целью анализа причин и недопущения новых форс-мажоров.

Контроль состояния сети

Эксплуатационную ответственность за водопроводные сети в крупных городах несут самостоятельные производственные управления. В районах это обычно участки длиной до 10 км, с общей протяжённостью трубопроводов (с разветвлениями) до 350 км.

Проверка их работоспособности осуществляется в процессе профилактического осмотра трассы на предмет утечек, при необходимости осуществляются мероприятия по устранению аварий,  текущий или капитальный ремонт.

Прорыв трубы – аварийная ситуация

  • Если не считать аварийных ситуаций, все профилактические и ремонтные работы осуществляются дежурной бригадой согласно утверждённому плану (маршруту). Слесарям выдаётся на руки наряд, схема обходного маршрута, журнал для фиксации обнаруженных дефектов. То, что можно своими руками устранить на месте, ремонтируется — для чего бригада имеет при себе необходимый инвентарь и инструмент.
  • Обход той или иной трассы осуществляется один раз в месяц. Помимо выявления явных проблем, рабочие проверяют состояние гидрантов и целостность координатных табличек; осматривают колодцы на предмет наличия в них воды, повреждений лестниц и люков; выявляют прибором наличие в колодцах газов, завалов на трассе, определяют места несанкционированных подключений.

Повреждения, которые влекут за собой частичную или полную остановку подачи воды, и называются аварийными. Как правило, они влекут за собой затопление прилежащей территории и подвалов зданий.

В таком случае производится оперативное отключение трубопровода от сети, без предупреждения абонентов. Если же производятся плановые мероприятия, требующие отключения воды, абоненты должны быть предупреждены.

Самостоятельная организация умной системы

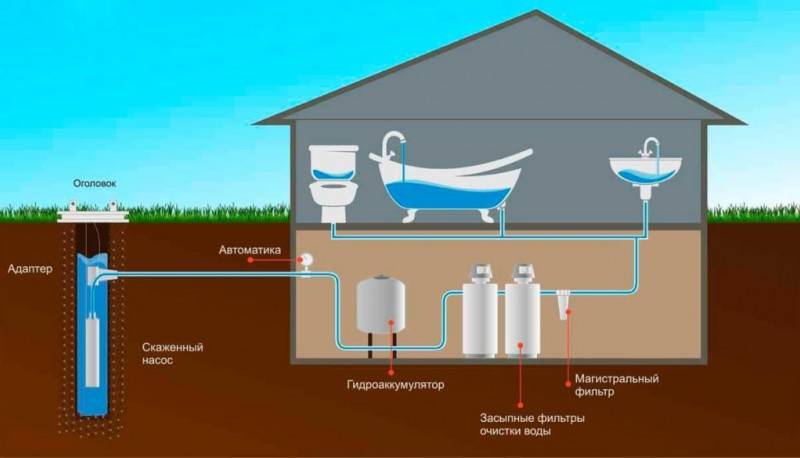

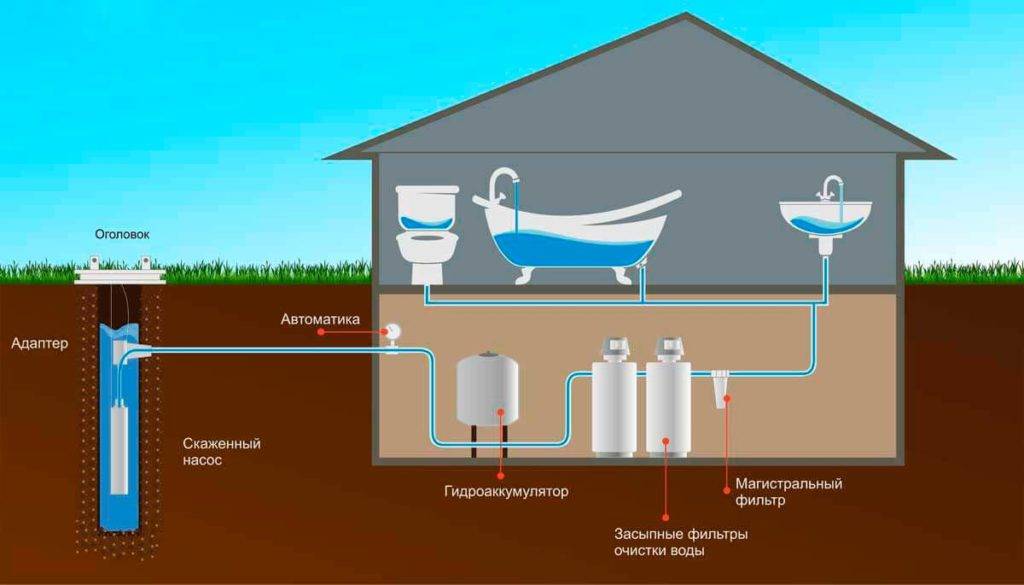

Современная умная система водоснабжения вполне доступна для обустройства своими руками. Оборудование монтируется на соответствующем этапе обустройства по следующему алгоритму:

  1. Установка насосного оборудования при обустройстве скважин, колодцев.
  2. Монтаж сенсоров фильтрующего оборудования.
  3. Прокладка термодатчиков с греющим кабелем для подземных коммуникаций.
  4. Монтаж погружных датчиков в напорные емкости.
  5. Наладка бесконтактной сантехники.
  6. Установка датчиков контроля напора.
  7. Монтаж водонагревателей с термодатчиками.
  8. Распределение датчиков протечки при обустройстве системы разводки водопровода.

Смотрите видео о том, как монтируется автоматическая система водоснабжения частного дома своими руками:

Автономное водоснабжение частного дома

Watch this video on YouTube

Правила и требования организации систем водоснабжения своими руками

Система водоснабжения в умном доме при самостоятельном обустройстве обязательно должна соответствовать следующему ряду критериев:

  • Трубы с горячей и холодной водой должны быть оснащены системой аварийного отключения на случай прорыва.
  • Вся система водопровода должна быть оборудована датчиками протечки для сигнализации утечки.
  • Монтаж оборудования, труб, приборов, смарт-сенсоров должен проводиться профессионально, по инструкции.
  • Узлы и агрегаты системы должны легко обслуживаться в течение всего срока эксплуатации.
  • Бытовые приборы, сантехника и трубы должны быть надежно защищены от загрязненной воды, изменений напора и гидроудара.
  • Установка оборудования должна учитывать особенности интерьера и не нарушать стиль помещения.

Примеры и проекты

Система автоматического водоснабжения частного дома

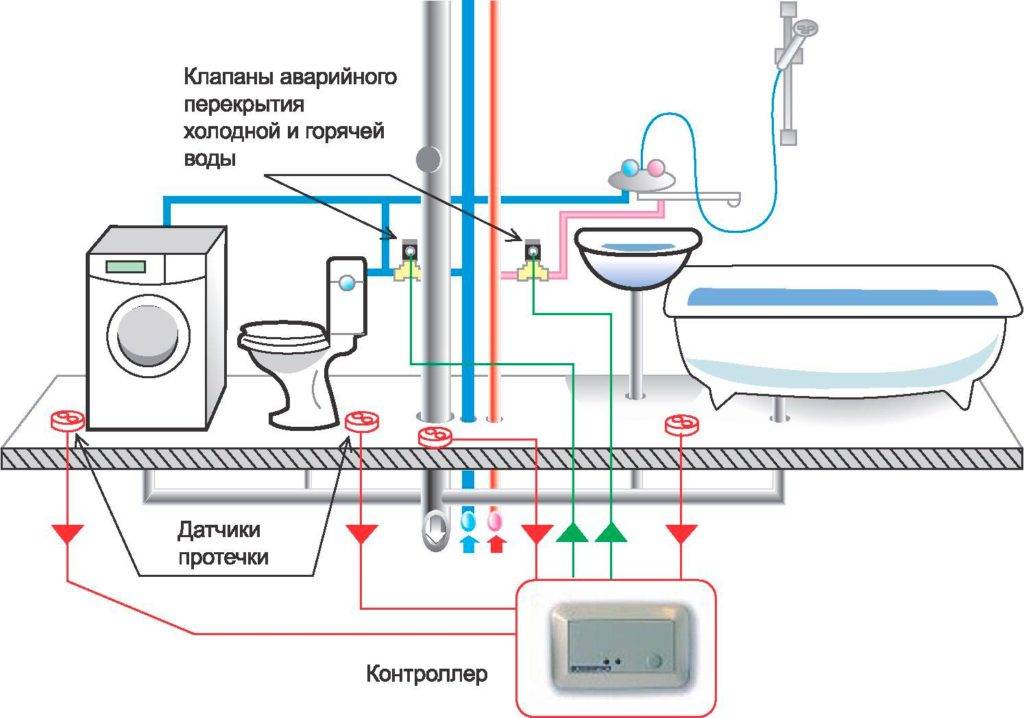

Электросхема аварийных клапанов перекрытия водоснабжения и датчиков протечки в умном доме

Рекомендации по дальнейшему обслуживанию организованной системы водоснабжения

Система автоматического управления водоснабжением контролирует практически все важные процессы. В случае ЧП она точно указывает местоположение аварийного участка. Работая в штатном режиме, она постоянно собирает и анализирует различные данные и выдает рекомендации по дальнейшему действию – замене, ремонту, улучшению качества, устранению нарушений. Поэтому поддержание в рабочем состоянии умных датчиков позволяет продлить безопасную и экономную эксплуатацию водоснабжения частного дома.

Постановка задачи

Разработка автоматизированной системы управления технологическим процессом фильтрации и промывки скорых фильтров насосно-фильтровальной станции.

Технические требования к системе:

  • Единая платформа для эффективного централизованного управления
  • Мониторинг работы вышки в «реальном» времени
  • Отображение параметров процесса бурения в кабине
  • Объединение исполнительных устройств и датчиков в единую сеть промышленного Ethernet
  • Сертификация ATEX Zone 2 для обеспечения безопасности
  • Оптоволоконные линии связи с устойчивостью к ЭМ помехам
  • Надежное оборудование и резервирование сети для минимизации простоев

Позиционные обозначения приборов, средств автоматизации и электроаппаратуры.

ПРИМЕРЫ ПОСТРОЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИЙ

Таблица № 2.4

Обозначение Приборы и средства автоматизации
Назначение Наименование
  Первичный измерительный преобразователь, для измерения температуры, устанавливаемый по месту термометр
  Прибор для измерения температуры показывающий, установленный по месту термометр
  Прибор для измерения температуры показывающий, установленный на щите Милливольтметр, логометр, потенциометр и т.д.
  Прибор для измерения температуры регистрирующий, регулирующий, установленный на щите Любой самопишущий регулятор температуры
  Комплект для измерения температуры регистрирующий, регулирующий, снабженный станцией управления, установленный на щите Вторичный прибор и регулирующий блок системы «СТАРТ»
  Прибор для измерения давления показывающий, установленный по месту Любой показывающий манометр, дифманометр, тягомер и т.д.
  Прибор для измерения нескольких разнородных величин, регистрирующий, установленный по месту Самопишущий дифманометр расходомер с дополнительной записью давления
  Прибор для измерения расхода показывающий, интегрирующий, установленный по месту Показывающий дифманометр с интегратором

Пример построения условного обозначения прибора

Пример выполнения схемы автоматизации с применением ЭВМ

Пример выполнения функциональной схемы для однотипных технологических объектов с приборами, установленными на щите.

Отчет по выполнению лабораторно-практической работы

В первой части практической работы выполняется отчет рукописно, форма выполнения титульного листа работы представлена в приложении №1. В отчете должно быть представлены основные положения стандарта по разработке функциональных схем по автоматизации: понятие ФСА, её структуру изображения, условное и графическое изображение технологического оборудования и средств автоматизации, буквенное и цифровое обозначение средств автоматизации, а также пример изображения ФСА.

Выполнение второй части практической работы связано с разработкой ФСА конкретного объекта СВВ. Приложение №2.

Контрольные вопросы

  1. Что называется функциональной схемой автоматизации?
  2. Каков основной состав проектной документации автоматизации?
  3. Как изображаются приборы и средства автоматизации, располагаемые на щитах, вне щитов?
  4. Как изображаются линии связи между приборами и средствами автоматизации?
  5. Приведите пример выполнения функциональной схемы для однотипных технологических объектов с приборами, установленными на щите.
  6. Как изображаются контуры контроля и управления на функциональной схемой автоматизации?

Лабораторно-практическая работа №3

«Методы и приборная техника измерения расхода в системах

водоснабжения и водоотведения»

Цель работы:

1. Изучить методы и приборную технику автоматического измерения расхода, жидких сред в системах водоснабжения и водоотведения.

2. Освоить методику расчета сужающего устройства.

Задачи:

1. Приобретение знаний в области методологии и теоретических основ измерения расхода жидких сред.

2. Ознакомиться с номенклатурой современных средств измерения расхода.

3. Овладение принципами конструктивного построения и функционирования современных моделей расходомеров.

4. Научиться проводить расчеты первичных преобразователей расходомеров.

Объем работы: продолжительность работы 6 часа.

Защита насоса

Наиболее вероятные поломки случаются, как правило, из-за следующих причин:

  • во-первых, работы на холостом ходу (без воды);
  • во-вторых, после заклинивания крыльчатки;
  • в-третьих, неисправной электросети.

Начинать монтаж системы следует, как правило, с обеспечения защиты от холостого пуска. Потому что даже там, где воды всегда в достатке, подобные перебои в подаче на 100% не исключены. Причем, в электронных блоках такая функция обязательно предусмотрена. А в механической системе ее обеспечивают отдельно. Причем наиболее простая и надежная – путем отключения насоса после падения давления в системе до 0.

При монтаже защиты на скважинах с невысоким объемом расхода выбирают, как правило, электродную автоматику. В результате после восстановления уровня воды насос включается автоматически. Отключения не бывают частыми, потому что пользователь сам выставляет рабочие пределы уровней.

Принцип работы электродной автоматики

Вал двигателя может заклинить, если в воде слишком много песка. Автоматика в такой ситуации отключает насос, который остается всего лишь только прочистить. Если нет такой защиты, двигатель может сгореть. Электродный предохранитель (реле тока) настраивают на конкретное оборудование. Как только вал двигателя заклинит, реле сработает сразу и в результате предотвратит поломку.

1.4 Описание технологического процесса прямоточного водоснабжения

Прямоточная система применяется для хозяйственно-питьевого и противопожарного водоснабжения. В некоторых случаях применяется и для производственно-технического водоснабжения.

На рис.1 приведена схема взаимосвязи основных элементов в прямоточной системе водоснабжения. Именно по такой схеме осуществляется водоснабжение городов, поселков и других населенных пунктов.

Рис. — Схема прямоточной системы водоснабжения: 1 — водозабор; 2.1 — насосная станция 1-го подъема; 3.1 — очистные сооружения природной воды; 3.2 — очистные устройства для загрязненных стоков; 4.1 — резервуар чистой воды; 5 — водоводы; 6 — водонапорная башня (резервуар); 7.1-7.6 — потребители воды (цеха, здания); 8 — водопроводная сеть; 9 — сеть трубопроводов для сбора отработавшей воды; 10 — водоохлаждающее устройство.

При работе этой системы вода забирается из источника с помощью водозаборного устройства 1 и подается насосами насосной станции 1-го подъема (НС 1) на очистные сооружения 3.1. Здесь обычно вода идет самотеком. Очищенная до необходимого качества она собирается в резервуаре очищенной воды 4.1. Отсюда насосами насосной станции 2-го подъема (НС 2) вода по водоводам 5 подается на территорию предприятия. Из водоводов вода попадает в водопроводную сеть 8 и подается потребителям 7.1-7.6.

Присоединенная к сети регулирующая емкость 6 позволяет сглаживать влияние пиков водопотребления на работу насосов НС 2. Она может быть установлена в любой точке водопроводной сети.

Вся отработавшая вода сбрасывается в источник ниже (по течению) места забора воды. При необходимости эта вода очищается и охлаждается перед сбросом. В этом случае в системе предусматриваются устройства 3.2 и 10.

Недостатки прямоточной системы водоснабжения:

а) производительность всех элементов приходится выбирать из условия покрытия максимума суточного расхода. Это увеличивает размеры сооружений и мощности всех элементов системы, что удорожает ее. Возрастает и удельный расход энергии из-за работы насосных агрегатов бoльшую часть времени в нерасчетном режиме;

б) необходим источник с достаточным дебитом воды. Часто он удален от предприятия и приходится сооружать длинные водоводы. Это тоже ведет к удорожанию и снижению надежности системы;

в) в прямоточной системе вся отработавшая вода сбрасывается в природные водоемы. Эти водоемы должны обладать способностью поглощать эти сбросы без нарушения экологического равновесия.

Прямоточная система обеспечивает подачу наиболее качественной воды. Она единственно возможна там, где исключается повторное использование воды. Это в хозяйственно-питьевом и противопожарном водоснабжении.

В техническом водоснабжении часто можно обходиться без очистных сооружений, что удешевляет систему и увеличивает ее надежность.

2. Разработка функциональной схемы автоматизации процесса
