Расчет системы вентиляции и ее отдельных элементов: площади, диаметров труб, параметров нагревателей и диффузоров

Функции, виды, выбор вытяжного устройства

Важность вытяжки в месте приготовления пищи очевидна, ведь ее основные задачи:

  • отвод из рабочей зоны воздуха, загрязненного продуктами сгорания, дымом, испарениями, запахами;
  • снижение влажности и температуры воздуха у плиты для более комфортной работы;
  • обеспечение условий, препятствующих появлению и размножению нежелательных микроорганизмов;
  • увеличение долговечности кухонной мебели, бытовых приборов и предметов интерьера, на которые не будут оседать копоть, жир и грязь;
  • обеспечение притока чистого воздуха вместо отведенного с загрязнениями;
  • создание комфортных условий для работы на профессиональных кухнях и благоприятного проживания в частных владениях возле помещения кухни.

Вытяжка соединяясь трубами воздуховода с шахтой вентиляции, помогает удалению загрязненного воздуха наружу.

На кухнях устанавливают вытяжки следующих видов: плоские, наклонные, встраиваемые, Т-образные, островные, угловые, купольные, телескопические.

Для отвода всего объема загрязненного воздуха размеры вытяжки обязательно должны совпадать или быть больше, чем у варочной поверхности. Минимальная производительность (м3/час) вытяжного оборудования должна минимум в 10 раз превышать объем помещения кухни.

Рекомендуемая высота установки вытяжки:

  • над газовой плитой – 0,75-0,85 м;
  • над индукционной или электрической плитой – 0,65-0,75 м.

Некоторые тонкости

Вентиляционная труба в некоторых случаях выводится из каждой комнаты отдельно. Рассчитать такую систему труднее, так как необходимо учесть особенности помещений. В ряде случаев такой подход нельзя назвать практичным, поэтому на крышу выходит одна труба. Если здание большое, то монтируется два воздуховода, при этом расчёт делается для каждого аналога отдельно.

Инженеры оценивают масштабы зданий и их специфику. Если труба устанавливается в жилом частном доме, то достаточно одного воздуховода. На производственных объектах реализуются более сложные магистрали. На то, какая будет вентиляция, влияют и особенности каркаса крыши, исполнение чердачного этажа и т. д.

Алгоритм расчета потерь напора воздуха

Расчет нужно начинать с составления схемы системы вентиляции с обязательным указанием пространственного расположения воздуховодов, длины каждого участка, вентиляционных решеток, дополнительного оборудования для очистки воздуха, технической арматуры и вентиляторов. Потери определяются вначале по каждой отдельной линии, а потом суммируются. По отдельному технологическому участку потери определяются с помощью формулы P = L×R+Z, где P – потери воздушного давления на расчетном участке, R – потери на погонном метре участка, L – общая длина воздуховодов на участке, Z – потери в дополнительной арматуре системы вентиляции.

Для расчета потерь давления в круглом воздуховоде используется формула Pтр. = (L/d×X) × (Y×V)/2g. X – табличный коэффициент трения воздуха, зависит от материала изготовления воздуховода, L – длина расчетного участка, d – диаметр воздуховода, V – требуемая скорость воздушного потока, Y – плотность воздуха с учетом температуры, g – ускорение падения (свободного). Если система вентиляции имеет квадратные воздуховоды, то для перевода круглых значений в квадратные следует пользоваться таблицей № 2.

Табл. № 2. Эквивалентные диаметры круглых воздуховодов для квадратных

150200250300350400450500
250210245275
300230265300330
350245285325355380
400260305345370410440
450275320365400435465490
500290340380425455490520545
550300350400440475515545575
600310365415460495535565600
650320380430475515555590625
700390445490535575610645
750400455505550590630665
800415470520565610650685
850480535580625670710
900495550600645685725
950505560615660705745
1000520575625675720760
1200620680730780830
1400725780835880
1600830885940
1800870935990

Потери давления воздуха в изгибах берутся из таблицы № 3.

Табл. № 4. Потери давления в диффузорах
Табл. № 5. Диаграмма потерь давления воздуха в прямолинейных воздуховодах


Во время проектирования и расчетов существующие нормативные акты рекомендуют, чтобы разница в величине потерь давления между отдельными участками не превышала 10%. Вентилятор нужно устанавливать в участке системы вентиляции с наиболее высоким сопротивлением, самые удаленные воздуховоды должны иметь минимальное сопротивление. Если эти условия не выполняются, то необходимо изменять план размещения воздуховодов и дополнительного оборудования с учетом требований положений. Расчет приточных и вытяжных систем воздуховодов сводится к определению размеров поперечного сечения каналов, их сопротивления движению воздуха и увязки напора в параллельных соединениях. Расчет потерь напора следует вести методом удельных потерь напора на трение.

Как рассчитать давление в вентиляционной сети

Для того чтобы определить предполагаемое давление для каждого отдельного участка, необходимо воспользоваться приведенной ниже формулой:

Н х g (РН – РВ) = DPE.

Теперь попытаемся разобраться, что обозначает каждая из этих аббревиатур. Итак:

  • Н в данном случае обозначает разницу в отметках шахтного устья и заборной решетки;
  • РВ и РН – это показатель плотности газа, как снаружи, так и изнутри вентиляционной сети, соответственно (измеряется в килограммах на кубический метр);
  • наконец, DPE – это показатель того, каким должно быть естественное располагаемое давление.

Продолжаем разбирать аэродинамический расчет воздуховодов. Для определения внутренней и наружной плотности необходимо воспользоваться справочной таблицей, при этом должен быть учтен и температурный показатель внутри/снаружи. Как правило, стандартная температура снаружи принимается как плюс 5 градусов, причем вне зависимости от того, в каком конкретном регионе страны планируются строительные работы. А если температура снаружи будет более низкой, то в результате увеличится нагнетание в вентиляционную систему, из-за чего, в свою очередь, объемы поступающих воздушных масс будут превышены. А если температура снаружи, напротив, будет более высокой, то давление в магистрали из-за этого снизится, хотя данную неприятность, к слову, вполне можно компенсировать посредством открывания форточек/окон.

Что же касается главной задачи любого описываемого расчета, то она заключается в выборе таких воздуховодов, где потери на отрезках (речь идет о значении?(R*l*?+Z)) будут ниже текущего показателя DPE либо, как вариант, хотя бы равняться ему. Для пущей наглядности приведем описанный выше момент в виде небольшой формулы:

DPE ? ?(R*l*?+Z).

Теперь более детально рассмотрим, что обозначают использованные в данной формуле аббревиатуры. Начнем с конца:

  • Z в данном случае – это показатель, обозначающий снижение скорости движения воздуха вследствие местного сопротивления;
  • ? – это значение, точнее, коэффициент того, какова шероховатость стенок в магистрали;
  • l – еще одно простое значение, которое обозначает длину выбранного участка (измеряется в метрах);
  • наконец, R – это показатель потерь на трение (измеряется в паскалях на один метр).

Что же, с этим разобрались, теперь еще выясним немного о показателе шероховатости (то есть?). Этот показатель зависит только от того, какие материалы были использованы при изготовлении каналов. Стоит отметить, что скорость перемещения воздуха также может быть разной, поэтому следует учитывать и этот показатель.

Скорость – 0,4 метра за секунду

В таком случае показатель шероховатости будет следующим:

  • у штукатурки с применением армирующей сетки – 1,48;
  • у шлакогипса – около 1,08;
  • у обычного кирпича – 1,25;
  • а у шлакобетона, соответственно, 1,11.

Скорость – 0,8 метра за секунду

Здесь описываемые показатели будут выглядеть следующим образом:

  • для штукатурки с применением армирующей сетки – 1,69;
  • для шлакогипса – 1,13;
  • для обыкновенного кирпича – 1,40;
  • наконец, для шлакобетона – 1,19.

Немного увеличим скорость воздушных масс.

Скорость – 1,20 метра за секунду

Для этого значения показатели шероховатости будут такими:

  • у штукатурки с применением армирующей сетки – 1,84;
  • у шлакогипса – 1,18;
  • у обычного кирпича – 1,50;
  • и, следовательно, у шлакобетона – где-то 1,31.

И последний показатель скорости.

Скорость – 1,60 метра за секунду

Здесь ситуация будет выглядеть следующим образом:

  • для штукатурки с применением армирующей сетки шероховатость будет составлять 1,95;
  • для шлакогипса – 1,22;
  • для обыкновенного кирпича – 1,58;
  • и, наконец, для шлакобетона – 1,31.

Обратите внимание! С шероховатостью разобрались, но стоит отметить еще один важный момент: при этом желательно учитывать и незначительный запас, колеблющийся в пределах десяти-пятнадцати процентов

Порядок расчета сечения магистралей теплоснабжения

Перед тем как рассчитать диаметр трубы отопления необходимо определиться с их основными геометрическими параметрами. Для этого нужно знать основные характеристики магистралей. К ним относятся не только эксплуатационные качества, но и размеры.

Каждый производитель указывает значение сечения труб – диаметр. Но фактически он зависит от толщины стенки и материала изготовления. Перед приобретением определенной модели трубопроводов нужно знать следующие особенности обозначения геометрических размеров:

  • Расчёт диаметра полипропиленовых труб для отопления делается с учетом того, что производители указывают наружные габаритные размеры. Для вычисления полезного сечения необходимо отнять две толщины стенки;
  • Для стальных и медных трубопроводов даются внутренние размеры.

Зная эти особенности можно делать расчет диаметра коллектора отопления, труб и других компонентов для монтажа.

При выборе полимерных труб отопления нужно обязательно уточнить о наличии в конструкции армирующего слоя. Без него при воздействии горячей воды магистраль не будет иметь должной жесткости.

Определение тепловой мощности системы

Как правильно подобрать диаметр труб для отопления и следует ли это делать без расчетных данных? Для небольшой системы отопления можно обойтись без сложных вычислений

Важно лишь знать следующие правила:

  • Оптимальный диаметр труб с естественной циркуляцией отопления должен составлять от 30 до 40 мм;
  • Для закрытой системы с принудительным движением теплоносителя следует использовать трубы меньшего сечения для создания оптимального давления и скорости потока воды.

Для точного вычисления рекомендуется использовать программа для расчета диаметра труб отопления. Если же их нет – можно воспользоваться приблизительными вычислениями. Сначала необходимо найти тепловую мощность системы. Для этого необходимо воспользоваться следующей формулой:

Где Q – рассчитываемая тепловая мощность отопления, кВт/ч, V – объем комнаты (дома), м³, Δt – разница между температурами на улице и в помещении, °С, К – расчетный коэффициент тепловых потерь дома, 860 – величина для перевода полученных значений в приемлемый формат кВт/ч.

Наибольшие затруднения при предварительном расчете диаметра пластиковых труб для отопления вызывает поправочный коэффициент К. Он зависит от теплоизоляции дома. Его лучше всего взять из данных таблицы.

Степень теплоизоляции здания

Качественное утепление дома, установлены современные окна и двери

В качестве примера расчета диаметров полипропиленовых труб для отопления можно вычислить требуемую тепловую мощность комнаты общим объемом 47 м³. При этом температура на улице будет -23°С, а в помещении — +20°С. Соответственно разница Δt составит 43°С. Поправочный коэффициент возьмем равным 1,1. Тогда требуемая тепловая мощность составит.

Следующий этап выбора диаметра трубы для отопления – определение оптимальной скорости движения теплоносителя.

В представленных расчетах не учитывается поправка на шероховатость внутренней поверхности магистралей.

Скорость воды в трубах

Таблица для расчета диаметра трубы отопления

Оптимальный напор теплоносителя в магистралях необходим для равномерного распределения тепловой энергии по радиаторам и батареям. Для правильного подбора диаметров труб отопления следует принимать оптимальные значения скорости продвижения воды в трубопроводах.

Стоит помнить, что при превышении интенсивности движения теплоносителя в системе могут возникать посторонние шумы. Поэтому данное значение должно быть равно от 0,36 до 0,7 м/с. Если параметр будет меньше – неизбежно возникнут дополнительные тепловые потери. При его превышении появятся построение шумы в трубопроводах и радиаторах.

Для окончательного расчета диаметра трубы отопления следует воспользоваться данными из таблицы, представленной ниже.

Подставляя в формулу расчета диаметра трубы отопления в полученные ранее значения можно определить, что оптимальный диаметр трубы для конкретного помещения составит 12 мм. Это лишь приблизительный расчет. На практике специалисты рекомендуют к полученным значениям прибавить 10-15%. Это объясняется тем, что формула расчета диаметра трубы отопления может измениться из-за добавления новых компонентов в систему. Для точного вычисления потребуется специальная программа для расчета диаметра труб отопления. Подобные программные комплексы можно скачать в демоверсии с ограниченными возможностями расчетов.

Расчет воздуховодов

Расчет воздуховодов вентиляции является одним из важнейших этапов проектирования системы подачи воздуха. Перед тем как приступить к непосредственному подбору площади сечения проводов, необходимо определить производительность вентиляции по воздуху.

Воздуховоды из пластика — это качественный и надёжный товар с длительным эксплуатационным сроком

Расчет производительности по воздуху системы вентиляции

Для начала необходим план объекта, на котором указаны площади и назначение всех комнат. Подача воздуха предусматривается только в те помещения, в которых люди находятся длительное время (гостиная, спальня, кабинет). Не подается воздух в коридоры, поскольку попадает туда из жилых комнат, а далее – в кухни и санузлы. Оттуда воздушный поток выводится через вытяжную вентиляцию. Такая схема предотвращает распространение неприятных запахов по дому или квартире.

Количество подаваемого воздуха для каждого типа жилого помещения рассчитывается с использованием МГСН 3.01.01. и СНиП 41-01-2003. Стандартным объемом на 1 человека в каждой комнате является 60 м?/ч. Для спальни эта цифра может быть уменьшена в 2 раза до 30 м?/ч

Также стоит отметить, что при расчете принимают во внимание только люди, длительно находящихся в помещении

Следующим этапом является расчет воздухообмена по кратности. Кратность показывает, сколько раз в час происходит полное обновление воздуха в помещении. Минимальным значением является единица. Это значение предотвращает застой атмосферы в комнатах.

Перед монтажом труб системы вентиляции производятся необходимые замеры и составляется технический проект

Исходя из вышесказанного, для определения расхода воздуха требуется вычислить два параметра воздухообмена: по кратности и по количеству людей, из которых выбирается большее значение.

Расчет по количеству людей:

L = N х Lnorm, где

L – мощность приточной вентиляции, м?/ч;

N – число людей;

Lnorm – нормированное значение расхода воздуха на человека (типовое – 60 м?/ч, в состоянии сна – 30 м?/ч).

Расчет по кратности воздухообмена:

L = b х S х H, где

L – мощность приточной вентиляции, м?/ч;

b – кратность воздуха (жилые помещения – от 1 до 2, офисы – от 2 до 3);

S – площадь помещения, м?;

H – вертикальные размеры помещения (высота), м?.

После расчета воздухообмена для каждого помещения полученные значения суммируются для каждого метода. Большее и будет требуемой производительностью вентиляции. Например, типичными значениями являются:

  • комнаты и квартиры – 100-500 м?/ч;
  • коттеджи – 500-2000 м?/ч;
  • офисы – 1000-10000 м?/ч

Шланги для системы вентиляции имеют лёгкий вес и высокие параметры гибкости

Методика расчета сечения воздуховодов

Для расчета площади воздуховодов необходимо знать объем воздуха, который должен по ним протекать за промежуток времени (согласно предыдущему этапу расчета) и максимальную скорость потока. Расчетные значения сечения снижаются с увеличением скорости прохождения воздуха, однако при этом возрастает уровень шума. На практике, для коттеджей и квартир значение скорости выбирается в пределах 3-4 м/c.

Стоит отметить, что использовать низкоскоростные проводы с большими размерами не всегда представляется возможным ввиду сложности размещения в запотолочном пространстве. Уменьшить высоту конструкции можно используя прямоугольные воздуховоды, имеющие при аналогичной площади сечения меньшие габариты, по сравнению с круглой формой. Однако монтировать круглые гибкие каналы быстрее и легче.

Компьютерное моделирование внутренних инженерных сетей вентиляции

Расчет площади воздуховода производится по формуле:

Sc = L х 2,778 / V, где

Sc – расчетный размер сечения провода, см?;

L – расход воздуха, м?/ч;

V – скорость воздуха в проводе, м/с;

2,778 – константа для пересчета различных размерностей.

Расчет фактической поперечной площади воздуховода круглого сечения производится по формуле:

Расчет фактической площади пластиковых воздуховодов прямоугольного сечения производится по формуле:

S = A х B / 100, где

S – площадь воздуховода фактическая, см?;

A и B – поперечные размеры воздуховода прямоугольного сечения, мм.

От того, насколько верно будет рассчитана система вентиляции, зависит качество оттока загрязнённого воздуха

Расчеты начинают с магистрального канала и проводят для каждой ветки. Скорость воздуха в главном канале может быть увеличена до 6-8 м/c. Следует добавить, что в бытовых вентиляционных системах, как правило, применяют круглые каналы диаметром 100-250 мм или с аналогичной площадью сечения прямоугольные. Очень удобно использовать для выбора пластиковых воздуховодов для вентиляции каталоги Вентс.

Аэродинамический расчет воздуховодов – алгоритм действий

Работы включают в себя несколько последовательных этапов, каждый из которых решает локальные задачи. Полученные данные форматируются в виде таблиц, на их основании составляются принципиальные схемы и графики. Работы разделяются на следующие этапы:

Разработка аксонометрической схемы распределения воздуха по системе. На основе схемы определяется конкретная методика расчетов с учетом особенностей и задач вентиляционной системы.
Выполняется аэродинамический расчет воздуховодов как по главным магистралям, так и по всем ответвлениям.
На основании полученных данных выбирается геометрическая форма и площадь сечения воздуховодов, определяются технические параметры вентиляторов и калориферов

Дополнительно принимается во внимание возможность установки датчиков пожаротушения, предупреждения распространения дыма, возможность автоматической регулировки мощности вентиляции с учетом составленной пользователями программы.

Расчет системы вентиляции

Нормативный объем приточного воздуха

Обычно в жилых зданиях используются системы естественной вентиляции. В этом случае наружный воздух поступает внутрь помещений через фрамуги, форточки и специальные клапаны, а его удаление происходит с помощью вентиляционных каналов. Они могут быть приставными или располагаться во внутренних стенах. Возведение вентиляционных каналов во внешних ограждающих конструкциях не допускается из-за возможного образования конденсата на поверхности и последующего повреждения сооружений. Кроме того, охлаждение может снижать скорость воздухообмена.

Обеспечение естественного притока воздуха с помощью проветривания

Определение параметров вентиляционных труб для жилых зданий осуществляется на основании требований, регламентируемых СНиП, и другими нормативными документами. Кроме того, важен и показатель кратности обмена, который отражает эффективность функционирования вентиляционной системы. Согласно ему объем притока воздуха в помещение зависит от его назначения и составляет:

  • Для жилых зданий —3 м3/час на 1 м2 площади, независимо от числа людей, пребывающих на территории. По санитарным нормам для временно находящихся достаточно 20 м3/час, а для постоянных жителей — 60 м3/ час.
  • Для подсобных сооружений (гараж и т.п.) —не менее 180 м3/час.

Чтобы рассчитать диаметр труб для вентиляции, в качестве основы берут систему с естественным притоком воздуха, без установки специальных устройств. Самый простой вариант — воспользоваться соотношением площади помещения и сечения вентиляционного отверстия.

В жилых зданиях на 1 м2 необходимо 5,4 м2 сечения воздуховода, а в подсобных — около 17,6 м2. Однако менее 15 м2 его диаметр быть не может, иначе не обеспечивается циркуляция воздуха. Более точные данные получаются при помощи сложных расчетов.

Алгоритм определения диаметра вентиляционной трубы

На основании таблицы, приведенной в СНиП, производится определение параметров вентиляционной трубы на основании кратности воздухообмена. Она представляет собой величину, которая показывает, сколько раз в течение часа происходит замена воздуха в помещении, и зависит от его объема. Прежде чем определить диаметр трубы для вентиляции, выполняют следующее:

  1. Вычисляют объем каждого помещения, путем перемножения трех его размеров.
  2. Определяют необходимый объем воздуха согласно формуле (отдельно для каждого помещения)
  3. Обычно для большинства комнат нормируется или вытяжка, или приток. В некоторых помещениях нужно обеспечить и поступление воздуха, и его своевременное удаление.
  4. Все значения L нужно округлить в сторону увеличения таким образом, чтобы получить цифру, кратную 5.
  5. Для тех помещений, где необходим только приток или вытяжка, расчетный объем воздуха суммируют отдельно.
  6. Составляют баланс, в котором суммарные объема притока и вытяжки должны совпадать.
  7. Определив необходимый объем воздуха для всего жилья, по диаграмме находят диаметр трубы для вытяжки. При этом необходимо учитывать, что скорость в центральном воздуховоде не должна превышать 5 м/с, а в его ответвлениях — 3 м/с.

Диаграмма для определения диаметра вентиляционной трубы

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам, прописанным в СНиП 31-02-2001 и СП 55.13330.2016.

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.


Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых

Особенности определения длины вентиляционных труб

Еще одним важным параметром при проектировании систем вентиляции является длина наружной трубы. Она объединяет все находящиеся в доме каналы, по которым осуществляется циркуляция воздуха, и служит для его вывода наружу.

Расчет по таблице

Высота вентиляционной трубы зависит от ее диаметра и определяется по таблице. В ее ячейках указано сечение воздуховодов, а в столбце слева — ширина труб. Их высота указывается в верхней строке и обозначается в мм.

Подбор высоты трубы вентиляции по таблице

При этом нужно учитывать:

  • Если вентиляционная труба находится рядом с дымовой, то их высота должна совпадать, чтобы избежать проникновения дыма внутрь помещений во время отопительного сезона.
  • При расположении воздуховода от конька или парапета на расстоянии, которое не превышает 1,5 м, его высота должна быть больше 0,5 м. Если труба находится в пределах от 1,5 до 3 м от конька крыши, то она не может быть ниже его.
  • Высота вентиляционной трубы над крышей плоской формы не может быть меньше 0,5 м.

Расположение вентиляционных труб относительно конька крыши

Использование программного обеспечения

Пример расчета естественной вентиляции с помощью специальных программ

Расчет естественной вентиляции менее трудоемок, если воспользоваться для этого специальной программой. Для этого сначала определяется оптимальный объем притока воздуха, в зависимости от назначения помещения. Затем на основании полученных данных и особенностей проектируемой системы делают расчет вентиляционной трубы. При этом программа позволяет учитывать:

  • среднюю температуру внутри и снаружи;
  • геометрическую форму воздуховодов;
  • шероховатость внутренней поверхности, которая зависит от материала труб;
  • сопротивление движению воздуха.

Система вентиляции с трубами круглого сечения

В результате получают необходимые размеры вентиляционных труб для сооружения инженерной системы, которая должна обеспечивать циркуляцию воздуха в определенных условиях.

Правильный расчет параметров вентиляционных труб позволит спроектировать и построить эффективную систему, которая даст возможность контролировать уровень влажности в помещениях и обеспечит комфортные условия для проживания.

Источник

Начинаем проектировать

Расчёт сооружения осложнён тем, что необходимо учесть ряд косвенных факторов, влияющих на эффективность системы. Инженеры учитывают расположение составных компонентов, их особенности и пр

Важно ещё на этапе проектирования дома учесть и расположение помещений. От этого зависит, насколько эффективной будет вентиляция

Идеальным вариантом является такое расположение, при котором труба находится напротив окна. Такое подход рекомендован во всех помещениях. Если реализуется технология ТИСЭ, то вентиляционная труба монтируется в стенах. Её положение вертикальное. В этом случае в каждую комнату поступает воздух.

Выводы и полезное видео по теме

Онлайн-программа в помощь инженеру-проектировщику:

Сюжет об организации вентиляции частного дома в целом:

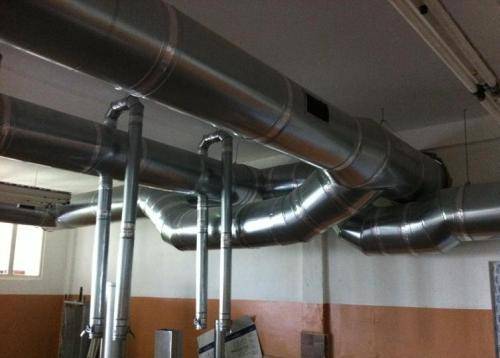

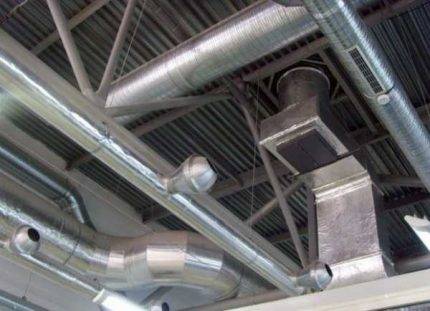

Площадь сечения, форма, длина воздуховода — одни из параметров, определяющих производительность вентсистемы. Правильный расчет крайне важен, т.к. от него зависит воздухопропускная способность, а также скорость потока и эффективная работа конструкции в целом.

При использовании онлайн-калькулятора, степень точности расчета будет выше, чем при подсчете ручном. Такой результат объясняется тем, что программа автоматически сама округляет величины к более точным.

У вас есть личный опыт проектирования, обустройства и расчета системы воздуховодов? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
