Во сколько обойдётся заливка буронабивной сваи для забора или для фундамента

Что представляет собой буронабивной фундамент

Применение в основании буронабивных свай и делает его буронабивным фундаментом. Оптимальным решением использования такого основания считается при очень глубоких слоях грунта, где другой тип основы невозможен. Используют буронабивной фундамент и в тех случаях, когда присутствует слабый грунт. Например, болотистая и торфяная местность. Идеальным вариантом будет использование такого основания, когда строятся лёгкие деревянные дома и каркасные. Незаменимым окажется он и на крутых склонах.

Технология достаточно проста, бурятся скважины, вставляются сваи, которые потом заливают бетоном. Работа может выполняться ручным буром или мотобором. Для этого подбирают нужный диаметр бура под скважину. В готовое отверстие делается опалубка. Иногда грунт не осыпается, в этом случае, можно обойтись без опалубки. Тогда её делает только над верхним слоем почвы, чтобы сделать оголовок сваи. Использование такого варианта, позволяет делать заливку бетоном непосредственно в скважину.

Как мы уже упоминали, если почва сыпучая, следует делать опалубку. Устройство для неё складывается из рубероида, который сворачивается в трубу. Можно также использовать асбестоцементную трубу, это будет прекрасным вариантом.

Буронабивные сваи работают на разрыв и на сжатие. Сжимающую нагрузку на столб оказывает строение. Разрыв нагрузки следует ожидать с обратной стороны. То есть, действует пучинистый грунт и сваю зажимает в нижней части почвы, тогда как верхнюю часть её тянет промёрзшая земля вверх. Поэтому непременно надо армировать сваи.

Расчет буронабивных свай

Для расчета свайной части необходимы следующие исходные данные:

  • тип грунтов на участке, на которые будут опираться сваи;
  • вес дома, рассчитываемый путем суммирования всех материалов и нагрузок;
  • количество свайных опор.

Количество свай можно рассчитать, составив схему их расположения. Расстояние между опорами зависит от массы строения, его площади и длины несущих стен. Для расчета основания под коттедж из кирпича расстояние будет составлять 0,5-0,6 м. Для более легких строений — 0,8-1,0 м. Опорные сваи располагаются по всем углам будущего дома, на входной группе, вдоль несущих стен с выбранным шагом.

Определив необходимое количество свайных опор можно рассчитать их параметры: длину и диаметр. Длина буронабивных свай определяется как глубина залегания, которая зависит от уровня промерзания почв или залегания несущих грунтов. Информацию о глубине промерзания для своего региона можно найти в Сети. Определение глубины залегания несущих пластов определяют путем шурфирования или по данным геологических изысканий, входящих в состав проекта дома.

Диаметр буронабивных свай можно определить исходя из таблицы:

Пример расчета: объект строительства — коттедж из пеноблоков с опиранием свайной части фундамента на плотные пески. Вес дома составляет 120 тонн. Количество свайных опор по схеме — 28 штук. Определяем несущую способность для 1 буронабивной сваи: 120/28 = 4280 кг. В соответствии с таблицей для обеспечения такой несущей способности нам необходимо использовать буронабивные опоры диаметром 400 мм и площадью сечения 1256 м2.

3.3. Армирование ростверка свайного фундамента

Поверх каждого столба перед установкой ростверка делают гидроизоляцию из просмоленного рубероида. Вместо смолы возможно использование гидростеклоизола.

Далее, разметочная нить снова натягивается на оставленные опоры, и в обозначенных границах под будущий ростверк укладывается подушка из щебня и песка, которая проливается водой и утрамбовывается. Для того, чтобы вода при заливке бетона не ушла в землю, укладывается полиэтилен или рубероид.

Армирование ростверка происходит до установки опалубки.

После завершения вязки арматуры, разметочная нить снова натягивается и по ней устанавливается опалубка.

Заливка монолитного ростверка осуществляется также, как и при заливке ленточного фундамента.

Для обустройства «висячего» фундамента под него предварительно укладывается слой песка, который по мере высыхания конструкции удаляется. Заменить песок можно деревянным коробом в форме буквы «П», который устанавливается на слой кирпича. Через 3 дня короб и кирпичи удаляются.

Расчет ленточного фундамента

При расчете монолитно-ленточной части основания можно использовать СНиП 3.02.01-87 или средние данные, которые наиболее часто применяются при возведении фундамента такого типа. Высота монолитной ленты, опирающейся на сваи, составляет 40-60 см. Из них 10-20 см будет находиться ниже уровня земли. Ширина ленточного основания определяется по таблице:

Пример: для нашего коттеджа из пеноблоков высота ленточного фундамента будет составлять 50 см, из них с заглублением 10 см (т.к. почвы достаточно плотные). Ширина ленточной части, исходя из таблицы, будет составлять 60 см. Длину ленты можно вычислить, сложив длины всех стен и периметра дома.

Монтаж основания своими руками

Одно из преимуществ буронабивной технологии – возможность закладки свайного фундамента своими руками. При этом частный застройщик должен следовать установленным правилам строительства в проектировании и монтаже.

Проектирование

Согласно своду правил 24.13330, перед проектированием свайного фундамента необходимо провести исследование гидрогеологических особенностей участка, чтобы определить в конечном результате глубину расположения несущего пласта и рассчитать максимально допустимый вес, который способен вынести грунт без угрозы для целостности сооружения.

Упрощенная методика расчета буронабивного основания сводится к вычислению:

  • сборной нагрузки от всех конструкций (стен, перекрытий, облицовки, кровли, пристроек), мебели, людей, а также нагрузок от ветра и снега;
  • грузоподъемности одного силового элемента в зависимости от параметров сваи – длины, диаметра и т.д.

Пошаговая инструкция монтажа

Общий алгоритм фундаментных работ выглядит следующим образом:

  1. Подготавливают участок к строительству: убирают строительный мусор, выравнивают поверхность, снимают плодородный слой почвы.
  2. Подготовленную площадку размечают по проектной схеме с нанесением периметра сооружения и точек для бурения скважин.
  3. В установленных местах разделывают скважины на проектную глубину.
  4. Дно шурфов устилают утрамбованным слоем песка для увеличения несущей способности фундамента.
  5. Если предусмотрено технологией, расширяют пяту с помощью специальной кирки. В этом случае подложку из песка делать нет необходимости.
  6. Стенки скважин укрепляют бентонитовым раствором или обсадной трубой (пластиковой, из рубероида и т.п.).
  7. Внутрь шурфов помещают смонтированные арматурные каркасы таким образом, чтобы над поверхностью оставались торчащие пруты для связки с ростверком.
  8. Бетонируют скважины раствором, протыкая смесь арматурой для удаления пузырьков воздуха.
  9. Переходят к обвязке, строительству ростверка или монолитной плиты.

Установка ростверка

Ленточный ростверк представляет собой плитную или монолитную конструкцию, которая нижней плоскостью опирается на поверхность буронабивных опор.

Ростверк может быть заглубленным, лежать на поверхности земли или нависать над участком. Последний случай рекомендован большинством строителей, поскольку конструкция защищена от давления почвы в зимний период в результате действия сил морозного пучения.

Порядок строительства:

  • разметка участка, устройство шурфов, монтаж армокаркаса, бетонирование свай;
  • строительство опалубки для ленточного ростверка;
  • гидроизоляция внутреннего пространства опалубки гидрофобным материалом;
  • монтаж и установка армирующего каркаса для ростверка;
  • бетонирование ростверка.

Конструкция с нависающим ростверком усложняется за счет установки подпорок под нижнюю плоскость опалубки из досок, металлических профилей, кирпичей и т.д.

Установка монолитной плиты

Строительство монолитной плиты на буронабивных сваях дает значительный запас прочности фундаменту, который понадобится, если в процессе эксплуатации собственник решит достроить этаж, мансарду, усложнить кровлю и добавить прочие нагрузки на площадь основания.

Порядок монтажа:

  • разметка участка;
  • бурение скважин;
  • устройство обсадной трубы;
  • монтаж армирующего каркаса;
  • бетонирование шурфа;
  • устройство подушки из нерудных материалов под монолитную плиту;
  • строительство опалубки по периметру плиты;
  • гидроизоляция рулонным материалом;
  • монтаж армокаркаса, закладка коммуникационных линий;
  • связка арматуры буронабивных опор и будущей монолитной плиты;
  • заливка рабочего пространства раствором уход за бетоном.

На участках с низкой несущей способностью, а также при строительстве сооружений, которые оказывают неравномерные нагрузки на опорную площадь основания, оправдана закладка монолитной ребристой плиты на буронабивных опорах.

Ребра жесткости в данном случае представляют собой фрагменты мелкозаглубленной ленты под несущими стенами сооружения, которые вместе со сваями являются опорой для монолита.

Расчет несущих характеристик сваи

Несущие характеристики сваи в конкретном типе грунта являются важными, поскольку в случае пренебрежения ими может возникнуть ситуация, когда характеристики сваи превысят возможности почвы и появятся усадки. Вследствие негативного влияния проседания почвы вес здания будет распределен неравномерно и могут возникнуть нежелательные деформации или частичное разрушение объекта.

Определить несущую способность грунта можно только после проведения изысканий. Затем, зная состав залегающих слоев и с использованием таблиц из нормативных документов можно вычислить несущую способность почвы. В таблице 1 приведены значения для типичных грунтовых составов.

Несущая способность грунта в зависимости от его состава

После этого определают несущие характеристики одной сваи. Для этих целей также необходимо пользоваться справочными данными для конкретного типа свай либо данными от производителей свайных элементов для буронабивных или винтовых свай. В качестве примера в Таблице 2 приведены данные по определению несущих способностей винтовой сваи 89х300 (Т).

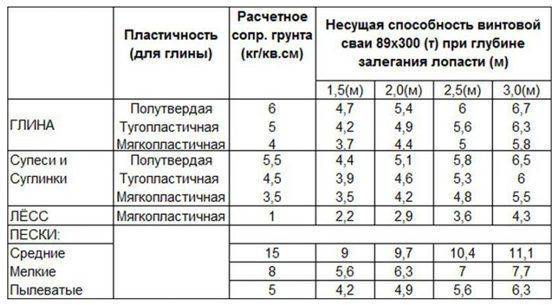

Влияние плотности грунта на несущие способности сваи 89х300 (Т)

Расчет количества винтовых или буронабивных свай для фундамента производится обычным делением полной нагрузки объекта на несущую способность одной опоры.

Каким должен быть шаг размещения свай?

Полученное значение количества свай является недостаточным для расчета фундамента, так как их размещать можно только определенным образом, соблюдая определенный шаг, чтобы не нарушить плотность грунта и не ухудшить его несущие способности.

Рекомендуем посмотреть видео на тему размещения опор на необходимом расстоянии.

Максимальный шаг для домов из разных материалов составляет:

  1. Для деревянных на основе готовых каркасов, бревен либо бруса допустимый интервал между сваями составляет 3 м.
  2. Для домов на основе пенобетонных блоков или шлакоблока шаг между сваями должен быть до 2-х метров.

Минимальный шаг свай фундамента ограничен несущими способностями грунта. При установке буронабивных свай или закручивании винтовых происходит уплотнение почвенных слоев. Поэтому слишком близкое расположение является не только нецелесообразным с технической, а и финансовой точки зрения.

Условия строительства

Глубина заложения сваи фундамента определяется на основе данных гидрогеологических изысканий, проводимых на месте возведения объекта. При этом учитывают такие факторы, как:

  • физико-механические свойства грунта и возможность их изменения в процессе строительства и эксплуатации дома;
  • расположение подземных вод;
  • максимально вероятный уровень осадков в течение весны и осени;
  • склонность почвы к вспучиванию в зимний период;
  • глубина промерзания.

Помимо гидрогеологических характеристик участка при расчете уровня залегания свайного основания имеют значение архитектурные и конструктивные особенности сооружаемых объектов.

Монтаж свай

Среди них можно выделить:

  • вид здания, количество этажей и наличие подвальных помещений;
  • уровень залегания несущих конструкций окружающих строений;
  • величина и характер предполагаемых нагрузок, которые будут воздействовать на фундамент после введения объекта в эксплуатацию;
  • расположение инженерных коммуникаций.

После проведения анализа гидрогеологических и инженерно-архитектурных условий строительства выбирают тип и материал свай, определаются с их конструкцией и рассчитывают диаметр сечения, количество и длину.

Виды и характеристики почвы

Поскольку свойства грунта оказывают существенное влияние на выбор технологии строительства зданий, то при закладке свайного фундамента обращают внимание на прочность почвы и ее устойчивость к сжиманию. При возведении дома или хозяйственных сооружений можно воспользоваться традиционными технологическими картами, разработанными для определенной местности

Однако стоит учитывать, что они актуальны для объектов промышленного и гражданского строительства. Более точные данные получают, исследуя почву непосредственно на площадке.

Еще одной характеристикой грунта является глубина промерзания, которая влияет на уровень закладки основания. Она зависит от месторасположения строительства, вида почвы на участке и теплотехнических параметров дома. Если возводимое здание предполагается отапливать, то уровень промерзания грунта снижается на 20-30 %. При строительстве холодных ангаров и других аналогичных сооружений он увеличивается примерно на 10 %.

Расположение грунтовых вод

Не менее важным параметром наряду со свойствами почвы на строительной площадке является уровень грунтовых вод.

Расположение грунтовых вод

Если он расположен достаточно низко относительно основания, то глубина его заложения определяется с учетом вида и характеристик грунта. При высоком уровне подземных вод все расчеты проводятся на основе данных о промерзании почвы

Кроме того, следует обращать внимание на динамику содержания влаги в почве

При непостоянном уровне грунтовых вод, который повышается во время обильных осадков целесообразно сооружение специальных кювет на территории расположения объекта. Они предотвращают негативное воздействие влаги на фундамент и служат для отвода ее излишков. Снизить высокий уровень грунтовых вод, который сохраняет стабильные показатели в течение года, помогут дренажные системы или их комплекс.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Размеры свай разного вида

Помимо геологических условий и конструктивных особенностей возводимых зданий глубина заложения свайного основания зависит и от типа опор.

Винтовые

Винтовые сваи

Для определения параметров опор оснований под легкие постройки небольших размеров иногда достаточно поверхностного анализа на участке. Если в самом низком месте строительной площадки на глубине до 50 см встречается глинистый или песчаный грунт повышенной плотности, то длина винтовых свай должна быть не менее 2 м. В других условиях производят расчет, учитывая уровень промерзания почвы.

К примеру, для строительства различных объектов в Подмосковье чаще всего используют винтовые сваи длиной 2-3 м. Конструктивные элементы небольшого диаметра востребованы при возведении заборов и беседок, а аналогичные изделия значительного сечения применяют для сооружения частного дома в несколько этажей.

Буронабивные

Они заливаются в предварительно подготовленные скважины, количество и расположение которых определяется проектом здания и технической документацией. Глубина бурения зависит от вида опор, которые могут быть без уширения, с корневидным основанием или уширенной пятой. При выборе конструкции определенного вида учитывают характеристики почвы и воздействующие на фундамент нагрузки.

Буронабивные сваи

Длина буронабивной сваи в грунте должна составлять не менее 3 м от подошвы ростверка или поверхности земли. Если используют конструкции без уширения, то их заглубляют в опорный пласт минимум на 1 м. Погружение опор в связный грунт с уширенной пятой не может быть менее 2 м или величины ее диаметра. Если строительство проводится на участках с погребенным слоем торфа, то конец свай располагают на 2 м ниже.

Диаметр стволов буронабивных опор определяется их длиной и высотой дома, и составляет:

  • для конструкций до 10 м — 400 мм;
  • для сооружений до 15 м — 500 мм.

Прочность свай размером от 15 до 30 м обеспечивается за счет стволов диаметром 600 мм.

Забивные

В зависимости от вида используемых материалов забивные сваи бывают деревянными, металлическими или железобетонными. Конструкции из дерева или металла перед погружением обрабатывают защитными составами. Посмотрите видео, как монтируют забивные сваи.

Минимальная длина железобетонных опор не превышает:

  • для полых — 4 м;
  • для сплошных — 3 м.

Стандартный размер может составлять от 3 до 16 м. Если глубина установки железобетонных опор предполагает значительное расстояние от поверхности до точки опоры, то используют составные сваи и комбинированный способ монтажа.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

  • Первые должны быть установлены в точках пересечения несущих конструкций;
  • Остальные монтируются равномерно между обозначенными углами;
  • Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

  • Уровень прочности сваи по материалу и конструкции;
  • Несущую способность грунта;
  • Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
  • Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Заключение

Большинство пользователей не производит расчет фундамента, так как это слишком сложная и ответственная задача.

Чаще всего для этого привлекают опытных специалистов.

Как минимум, используются онлайн-калькуляторы, позволяющие получить нужные данные быстро и совершенно бесплатно.

Кроме того, такие ресурсы позволяют найти необходимое количество всех материалов и нередко даже рассчитывают их стоимость для монтажа.

Следует учитывать, что всецело полагаться на качество подсчета при помощи неизвестного алгоритма опасно, надо хотя бы продублировать расчет на другом, подобном ресурсе.

В целом, самостоятельный расчет можно производить только для вспомогательных или хозяйственных построек, чтобы не слишком рисковать своим имуществом, здоровьем и жизнью людей.
