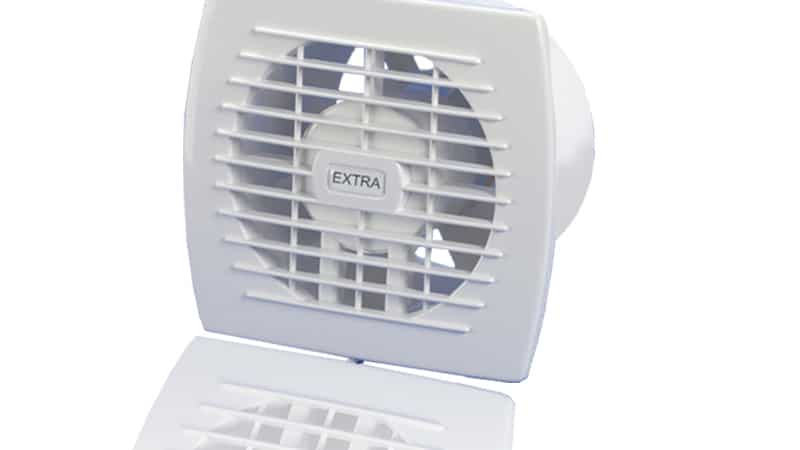

Вытяжной вентилятор с таймером для санузла

Устройства с датчиками света

Также существуют таймеры с датчиками света, которые реагируют именно на наличие освещения. Им командный провод от лампы уже не нужен.

Как правило, вытяжной вентилятор монтируется под потолком в стене санузла, чтобы при включении освещения, он был максимально ярко освещен. Для правильной работы таймера следует обеспечить существенную разницу при включенном и выключенном освещении санузла. Если же в санузле настолько светло, что вытяжка не прекращает свою работу, нужно закрасить лаком светодиод, чтобы снизить количество света, или углубить его.

Следует помнить, что элементы таймера находятся под напряжением, именно поэтому при установке устройства или при его проверке нужно быть крайне осторожным. Опасность повышается, т. к. установка проводится в помещении, где вероятность поражения электрическим током высокая из-за влажности.

https://youtube.com/watch?v=QdwVcJxYpF8

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

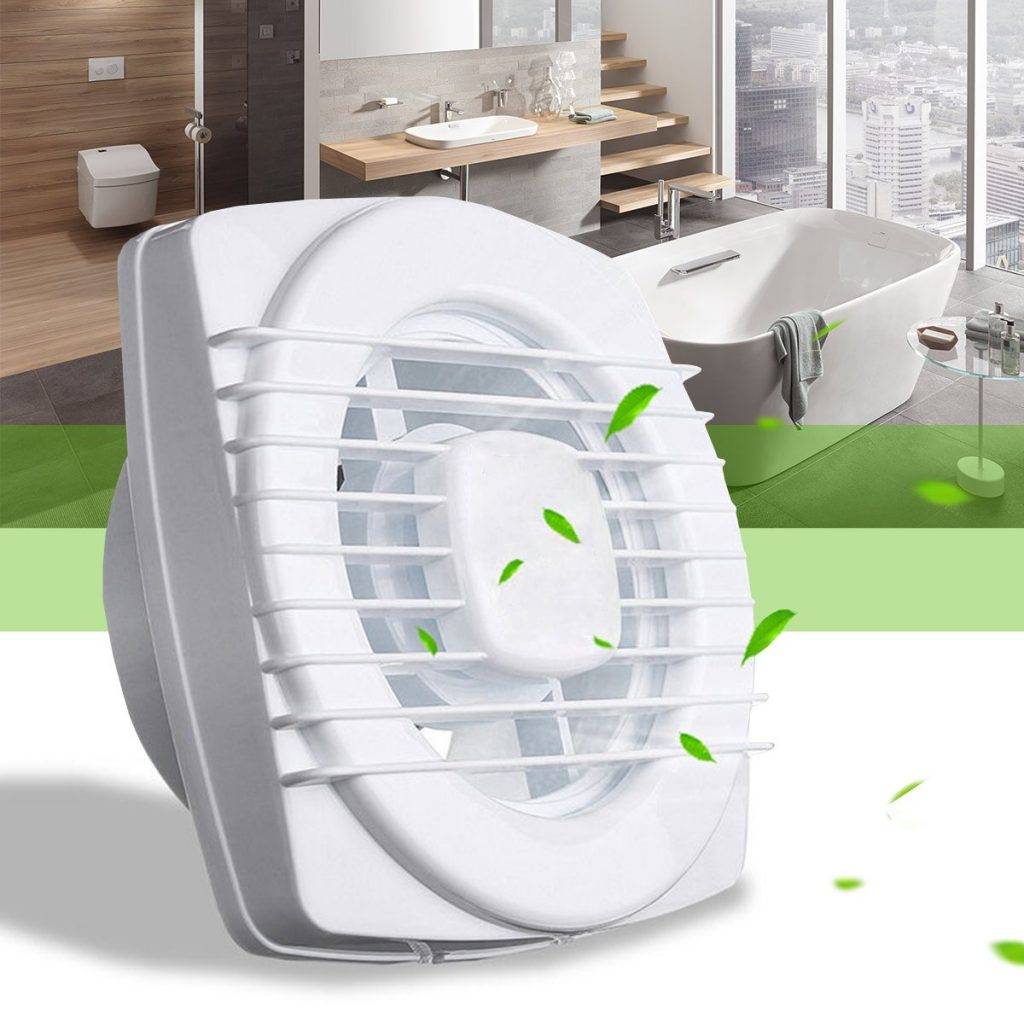

Виды бытовых вентиляторов

Санузел – это помещение с повышенной влажностью, поэтому во избежание появления сырости и грибка, в ванную комнату устанавливают вентилятор, который и будет справляется с избытком влаги в помещении. Схема подключения такого вентилятора проста, а установить вытяжку в санузле можно самостоятельно.

Бытовые вентиляторы делятся на два вида:

  • осевой;
  • центробежный.

На какой бы вид и модель ни пал ваш выбор, оба они устанавливаются в вентиляционную шахту на потолке или стене.

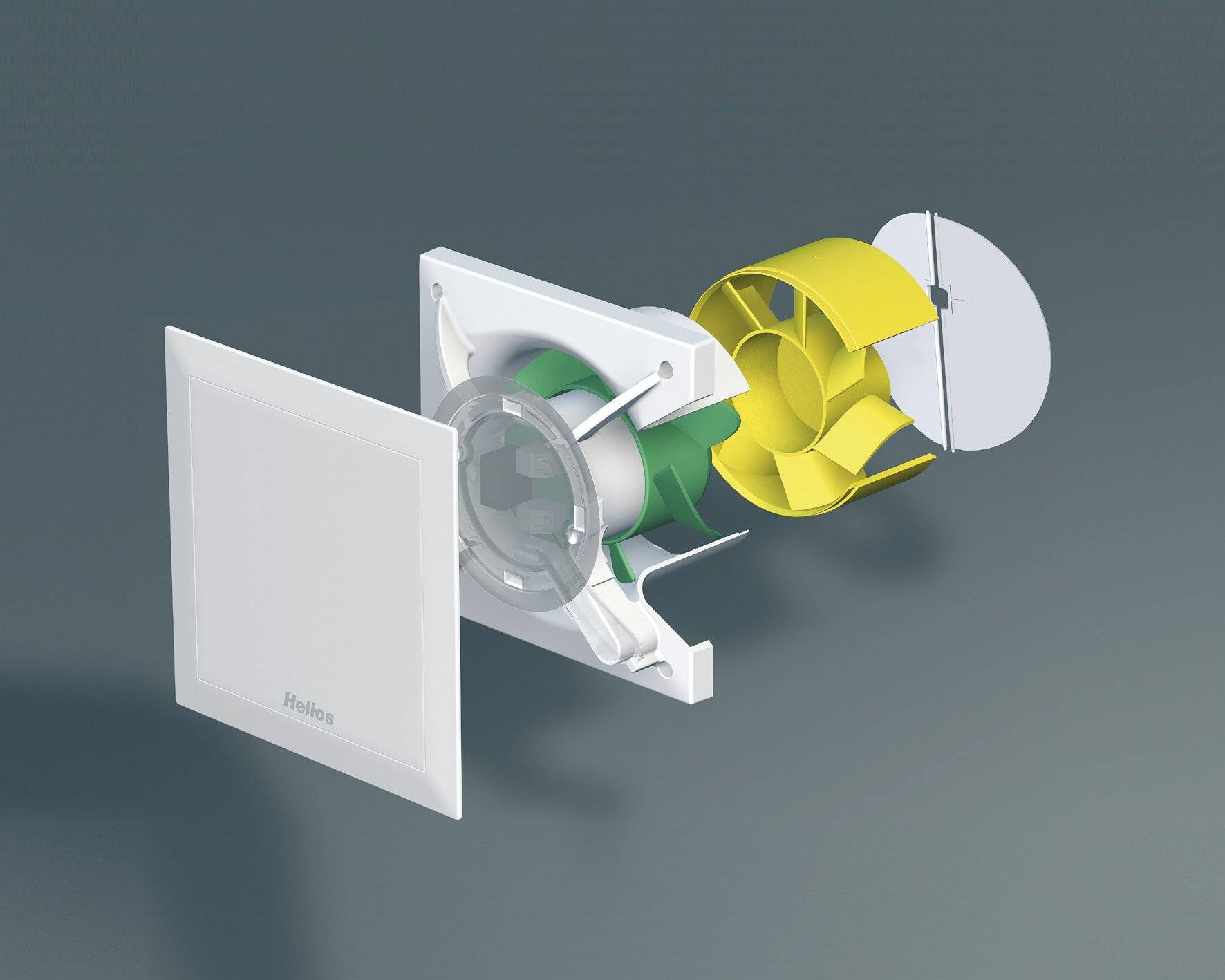

В большинстве случаев для санузла выбирают осевые приборы. Обустроен этот механизм следующим образом. На ось с электродвигателем устанавливается пропеллер. Двигатель приводит в действие лопасти, которые всасывают влажный воздух, и выводят его в вентиляционный канал.

Осевые вентиляторы для ванной комнаты, изготавливается из пластика, поэтому обладает легким весом. Монтаж такой вытяжной системы прост, а схема подключения вытяжки, будет указана ниже. Он подойдет для тех санузлов, где аэродинамическое сопротивление сведено к минимуму.

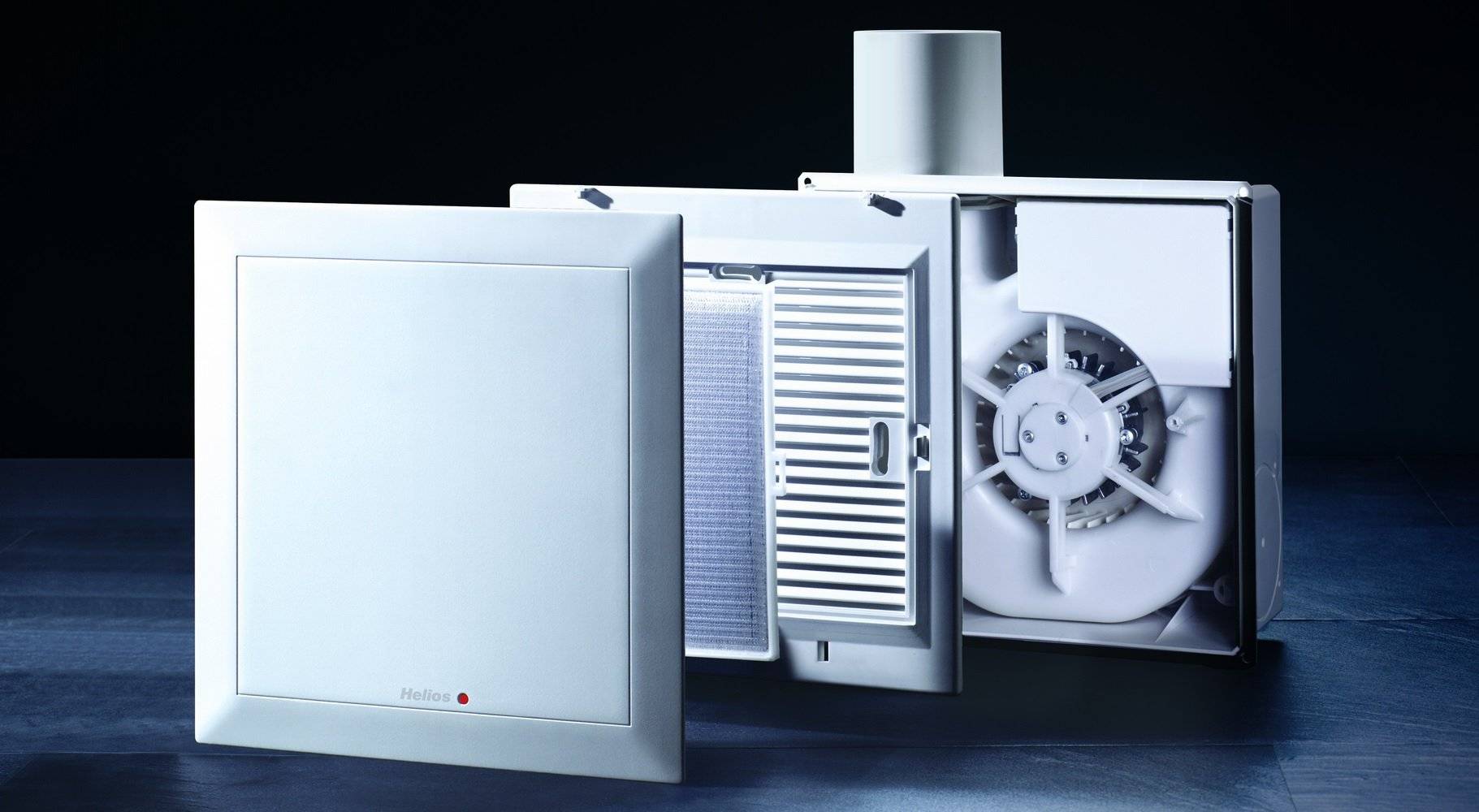

В иных случаях, лучше применить центробежный вентилятор. Такой вентилятор рекомендуют ставить в местах где есть проблемы с вентиляцией. Такой механизм гораздо больше по своей конструкции, нежели осевой вентилятор. Он имеет в себе корпус, который виден снаружи, и турбину с лопастями, которая и предназначена для вытягивания влажного воздуха из помещения.

Еще модели для санузлов делятся по принципу действия. Выделяют такие виды:

  • зависящие от выключателя света;
  • выключающиеся от таймера;
  • независимые.

Модели, зависящие от выключателя света, работают только при включенном свете. Но иногда этого периода недостаточно чтобы избавиться от лишней влаги в ванне. А еще они будут создавать ненужный шум когда их работа совсем не нужна, в такие момента, как чистка зубов. Один из вариантов который можно признать за универсальную модель есть вентиляторы с датчиком влажности.

Вентилятор с датчиком влажности позволяет задать время работы вентиляционной системы

Ошибки подключения

При подключении системы необходимо строго следовать схеме, чтобы избежать ошибок.

Как не стоит подключать и почему

Не следует подключать электроприбор по датчику открытия дверей, хотя это и удобный способ. Во-первых, получается сложный монтаж. Во-вторых, неприятная ситуация случится, если придется задержаться в туалете немного дольше. К тому же, неудобно монтировать, так как кабель должен проходить под плиткой, которую придется сверлить.

Как избежать типичных ошибок

Во избежание ошибок при самостоятельном подключении, проводите его соответственно схеме. Тогда конструкция будет работать долго и безупречно, добавляя комфорт в жизнь владельца.

Схема подключения вентилятора с датчиком влажности или движения.

Вентиляция для ванной комнаты

В этом помещении проветривание является необходимым для удаления большого количества влаги, которая скапливается здесь постоянно. Благодаря наличию вытяжки, в помещении легко дышится, сантехника и бытовые предметы не портятся, не появляется плесень и грибок.

Рекомендации инженеров при выборе вентиляции для ванной

Инженеры рекомендуют не приобретать дорогостоящее оборудование больших размеров. Главное, правильно рассчитать нужную мощность

Специалисты советуют обратить внимание на мощность проводки в помещении. Поскольку вытяжка имеет немалую мощность и давление, то возможно повреждение кабеля в связи с перегрузкой электросети

При покупке учитывается качество, его продуктивность, габариты.

Как установить вентилятор в ванной комнате

При монтаже необходимо следовать правилам:

  • снять крышку;
  • места, которые будут прилегать к поверхности стены, смазать жидкими гвоздями или надежным клеем;
  • расположить изделие в отверстие в стене (рабочая часть прячется);
  • хорошо прижать корпус;
  • установить антимокситную сетку;
  • поставить крышку, зафиксировав ее дюбелями или саморезами.

В конце работы укладываются провода, а конструкция подсоединяется с электросети.

Принцип подключения к электросети

К вентиляционному каналу ведется отдельная проводка для автоматического включения с помощью программирования устройства или датчика движения. Если в модели имеется шнур, то можно включать систему механическим путем.

Управление посредством включения/выключения освещения

Часто электрооборудование включается в тот момент, когда загорается свет в помещении. Но поскольку вытяжка обычно необходима во время купания, то такой вариант не очень удобен – впустую расходуется электричество, к примеру, во время стирки. Поэтому систему лучше автоматизировать в целях экономии электроэнергии и дополнительного удобства.

Зачем нужен таймер для вентилятора санузла

Оснащенная таймером вытяжка включится с включением света, а выключится через несколько минут, после того, как человек, который принимал душ, вышел из ванной. В течение этого времени устройство вытягивает влажный воздух. Если же пребывание в помещении было недолгим, то конструкция не включится, так как необходимости в его работе нет.

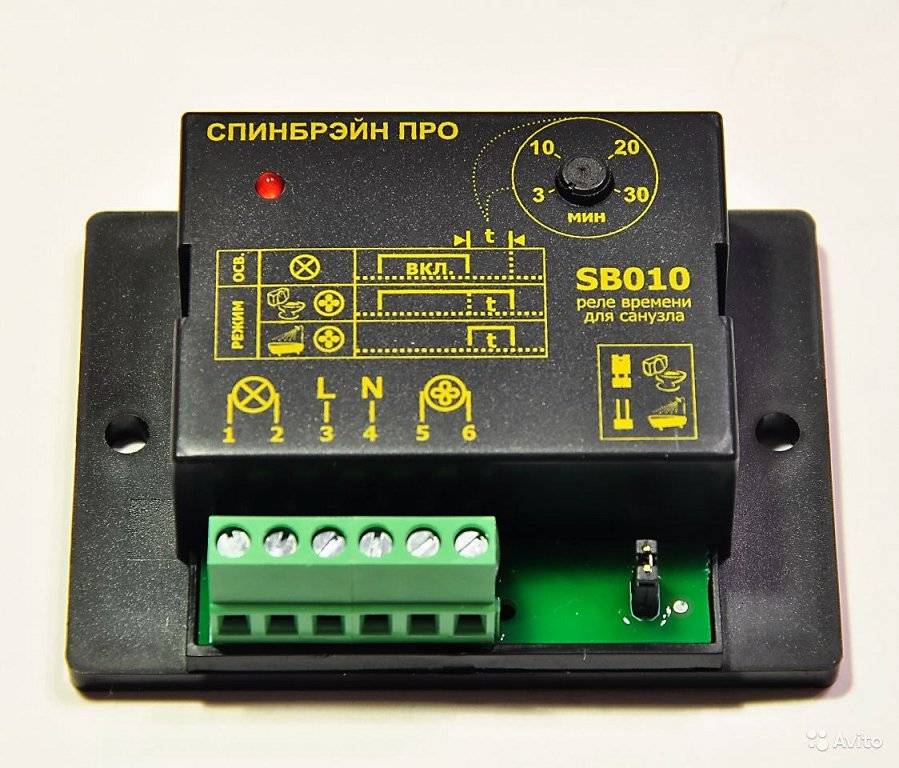

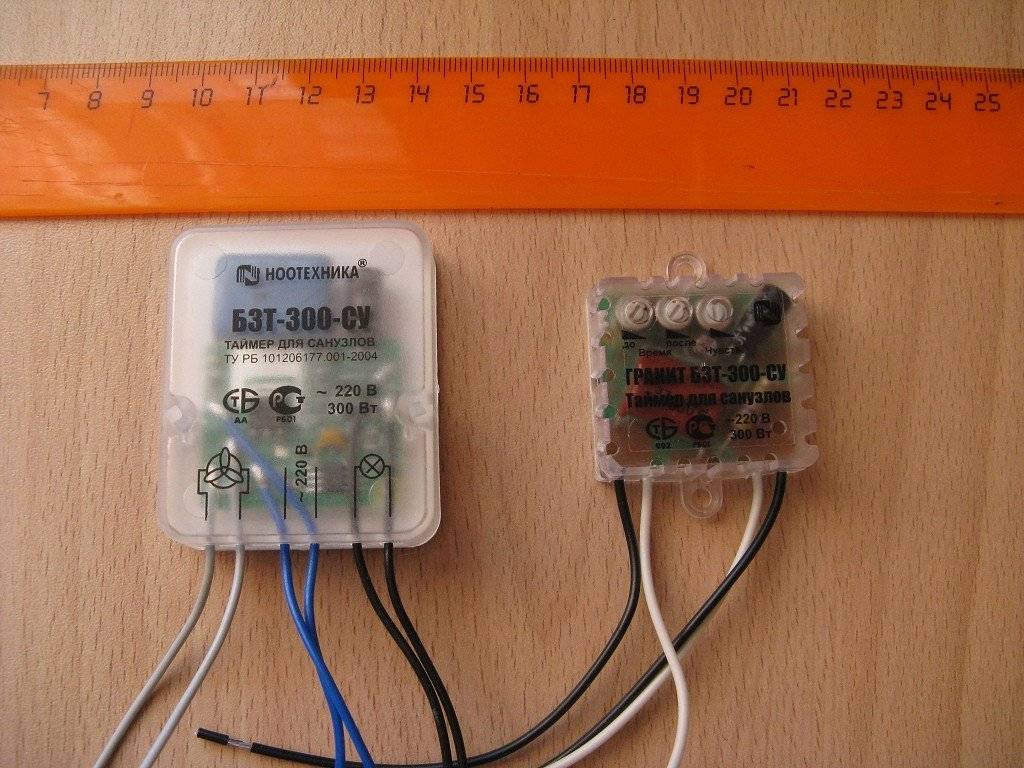

Подключение таймера санузла

Таймер представляет собой компактный прибор. Подключать его следует с помощью 6-и контактов. Чтобы правильно подсоединиться, нужно воспользоваться схемой.

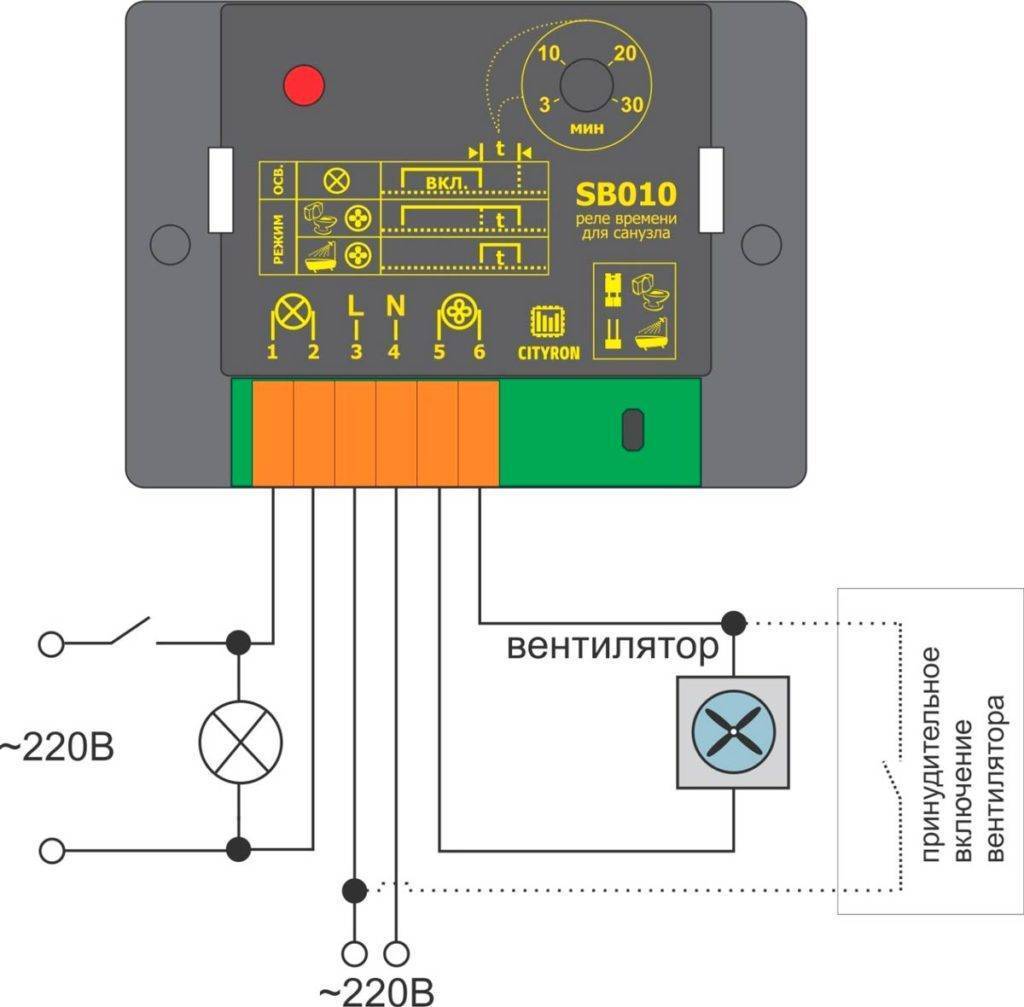

Схема подключения таймера санузла

Подключение через выключатель

Прежде чем, заняться присоединением питающих проводов, нужно отключить рубильники на щите. Затем снимается фронтальная панель прибора, и в нее вставляются проводки через каналы.

Как подключить вытяжной вентилятор к выключателю

Производится присоединение проводов к клеммам устройства, расположенным под крышкой. При отсутствии заземления, хватает 2-х проводков: фаза и ноль. Проводки соединяются с клеммами, укрепляются, затягиваясь болтиками, ставится защитная крышка.

Ошибки подключения

1

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

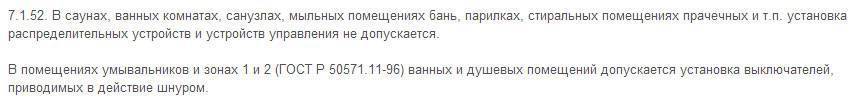

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение “выключатели”, до “распределительные устройства” и “устройства управления”.

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании “устаревших” правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники – https://cable.ru, Кабель.РФ

Нужен ли в ванной вентилятор?

Мнение о том, что вентилятор для ванной придумали производители, чтобы наживаться на потребителях, не соответствует действительности. Ведь условия проживания в разных домах кардинально отличаются. А работа вентсистемы санузла не всегда удовлетворяет потребности.

Запросы жильцов дома/квартиры разнятся – кто-то стирает белье в ванной, любит париться по 1-1,5 часа, а кто-то лишь принимает 5-минутный контрастный душ.

Все это в условиях неработающей вентиляции чревато появлением затхлости и других неприятных сюрпризов в обители чистоты, например, появлению черной плесени.

Образование плесени и ее активное размножение приведет к неприятному запаху. Причем черные пятна появятся на зеркалах в ванной, а деревянная мебель начнет постепенно подгнивать (+)

Установка вентилятора станет спасением для многих ванных комнат в многоэтажках и частных домах современной постройки с герметичными окнами и утепленными стенами.

Хорошим станет решение об установке вентилятора, если унитаз и ванна находятся в одном помещении. Вытяжка добавит комфорта в жизнь всех жильцов квартиры, вынужденных пользоваться совмещенным санузлом.


Особенно актуальны вентиляторы для 2-3-х санузлов новенького деревянного коттеджа – они помогут избежать появления плесени и постепенного гниения древесины

Если же общедомовая вентиляция хорошо работает и в ванной наблюдается отличная тяга, а стены комнаты после проведения банных процедур быстро просыхают, то о вентиляторе смело можно забыть.


Если есть необходимость в монтаже вентилятора, нужно правильно располагать прибор и приточные отверстия или клапаны, чтобы обеспечить хорошую циркуляцию воздуха в ванной

Естественный приток и удаление отработанного воздуха в состоянии полностью удовлетворить запросы потребителей.

Конструкция и правила эксплуатации

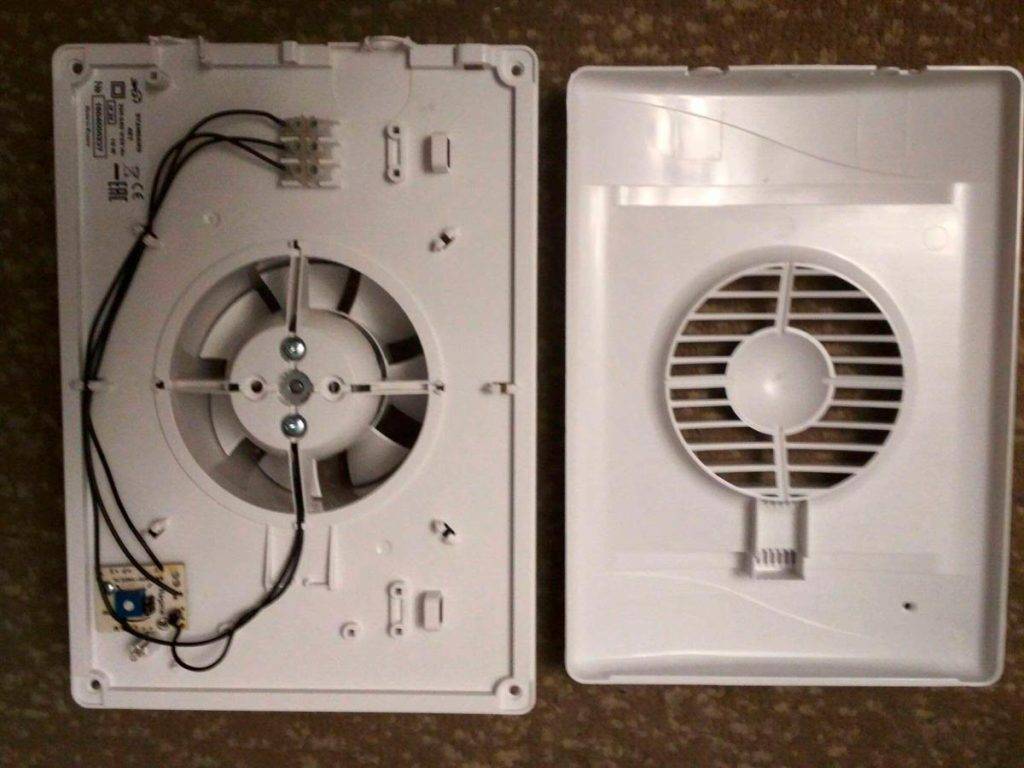

Таймер представляет собой одностороннюю печатную плату, на которой монтируются элементы. Компонент DD1 подключается со стороны проводников, остальные составляющие устанавливаются с другой стороны.

Наиболее распространенный вид таймеров подключается к сети 220 В и имеет вход сигнального провода от лампы освещения. Другими словами, таймер всегда подключен к питанию, а уже к нему подключается вентилятор. При включении света в ванной комнате к таймеру поступает сигнал и начинается отсчет времени, по истечении которого включается вытяжка. При выключении света питание на сигнальном проводе пропадает и начинается обратный отсчет времени – до отключения.

Как выбрать вытяжной вентилятор для ванной

Основные технические характеристики, которыми руководствуются при выборе вентилятора для ванной: мощность, производительность, воздухообмен и уровень шума. Учитывают также соотношение качества, функционала и стоимости устройства.

Производительность

Этот показатель зависит от двух факторов: объема помещения и количества смен воздуха в единицу времени (за 1 час). Производительность электровентилятора рассчитывается как произведение этих цифр. Объем помещения рассчитывают, умножив его площадь на высоту, округлив полученный результат в большую сторону. Кратность обмена воздуха, в соответствии со строительными нормами, колеблется от 6 до 8. Если ванной комнатой пользуются от 1 до 3 человек, кратность берется равной 6, если больше — то 8. Специалисты советуют выбирать вентилятор таким образом, чтобы производительность, заявленная компанией-производителем, была несколько больше расчетной. В среднем часовая производительность составляет от 95 до 100 м3.

Уровень шума

При работе вентиляционного устройства возникает шум двух видов:

  • аэродинамический;
  • механический.

Последний проникает в помещение, распространяясь по воздуховоду. Источником аэродинамического шума является вибрация конструкционных элементов: самого воздуховода и стенок защитного кожуха. Если уровень шума превышает 35 дБ, он оказывает раздражающее действие. Поэтому выбирать вентилятор нужно так, чтобы уровень шума не превышал 30 дБ. Если вы планируете включать устройство в ночное время, то шум не должен быть более 25 дБ. Решить проблему можно, используя при обустройстве ванной комнаты звукоизоляторы.

Безопасность

Еще один важный фактор при выборе — степень защищенности прибора от влаги. Попадание воды на незащищенные комплектующие чревато коротким замыканием и возгоранием проводки. Чтобы избежать этого, необходимо искать именно вентиляторы, предназначенные для ванных (это можно понять по соответствующей маркировке). Кроме того, самое распространенное рабочее напряжение безопасных вентиляторов — 24 В. Даже при коротком замыкании жизнь человека, находящегося в этот момент в ванной, будет вне опасности.

Функционал

Если вы все еще не определились, какую марку электровентилятора нужно приобрести, обратите внимание на функционал устройства. Различают 2 типа вытяжек для ванной: стандартные и автоматизированные

Принцип работы стандартных устройств предельно простой: вытяжка начинает работать одновременно с включением света. Это удобно, но не слишком практично. Такой вентилятор не успевает удалить всю влагу за малый промежуток времени.

Автоматизированные устройства более функциональны. При этом, они более совершенны, поскольку оснащены специальными таймерами. Вытяжка продолжает работать около получаса после того, как купающийся выходит из ванной, затем отключается. Если прибор оснащен датчиком влажности, он автоматически включится, если ее уровень превышает заданный предел. Отключение происходит через заданный временной промежуток.

Способ установки

Различают встраиваемые, накладные и потолочные устройства. Особенно востребован встраиваемый вариант. Такие устройства малозаметны, функциональны и легко встраиваются в вентиляционный канал.

Диаметр

Его величина колеблется от 80 до 200 мм. Диаметр стандартных воздухообменников кратен 20. Желательно выбирать устройство меньшего диаметра, чтобы не пришлось разбивать стену. Нужно выбрать гофру подходящего размера, разместить в ней вентилятор, а оставшуюся пустоту залить строительной пеной.

Тип вентилятора

Осевые электровентиляторы (с циркуляцией воздуха вдоль оси) больше подходят для бытового применения. Приборы центробежного типа более мощные и предназначены для производственных помещений.

Полезные функции подобного устройства

Кроме таймера, лучше выбирать вентиляторы для ванной комнаты с датчиком влажности, что позволит устройству запускаться автоматически, то есть по достижению показателями определенных значений.

Датчик влажности — наиболее важная часть конструкции любого вентилятора. По-другому это устройство еще называется гигростатом. Оно может предварительно встраиваться внутрь вытяжки или использоваться как автономное устройство. Все зависит от того, где будет выполняться измерение уровня влажности.

Принцип работы гигростата похож на работу термостата, но с тем отличием, что основная его функция — смыкание и размыкание контактов в зависимости от наличия пара в воздухе и его количества. Датчики способствуют тому, что механизм запускается лишь по достижении определенного уровня влажности.


Датчик влажности вентиляционной системы

Существующие гигростаты подразделяются на одноконтурные либо двухконтурные. Каждый из контуров — это реле, управляющее только одним устройством. Естественно, чем больше контуров у гигростата, тем большим количеством устройств он сможет управлять одновременно. Это дает возможность полного контроля над микроклиматом помещения.

В сочетании с таймером гигростат делает функционирование вентиляционного блока полностью автоматизированным. Если сравнивать его с другими типами аппаратов, то прибор, оснащенный датчиком влажности, обладает одним существенным преимуществом. Его использование позволяет экономить электричество за счет того, что он включается лишь тогда, когда показатель уровня влажности повысится до указанного значения.


Вытяжной вентилятор с таймером и датчиком влажности

Наиболее правильный выбор — встроенный вентилятор в ванную. Выбрав подобное устройство, вы можете забыть о том, чтобы вручную включать и выключать вытяжку. Ваш вентилятор выполнит все самостоятельно. Как только влажность повысится — он заработает, после снижения этого показателя до нормы — отключится.

Если вам позволяют средства, то лучше выбирать конструкцию вытяжки с датчиком движения, самостоятельной регулировкой мощности и подсветкой. Однако если остановиться на самом обыкновенном и бюджетном варианте, то вполне достаточно и обычной вытяжки, основное, чтобы вентилятор мог справиться с тем, для чего он предназначен.

И, напоследок хотелось бы обратить ваше внимание на внешний вид вашей вытяжки. Например, вы можете остановить свой выбор на вытяжном устройстве для ванной с красивой, фирменной решеткой либо даже со сменными панелями

Это позволит ему органично вписаться в интерьер ванной.


Декоративная решетка на вентиляционной системе в санузле

Как не ошибиться при выборе вентилятора для ванной

В теории, датчик для измерения влажности можно собрать самостоятельно, но для этого вам не обойтись без современной цифровой аппаратуры: сенсоров влажности, температуры и устройств для обрабатывания информации. Хотя, если учесть доступность гигростатов в продаже и их сложные условия работы, то значительно легче и проще купить обычную модель со встроенным датчиком влажности:

  • датчик движения запустит вентилятор при открытии двери;
  • обратный клапан позволит движение воздуха по каналу вентиляции в обратном направлении;
  • функция проветривания обеспечит уровень вентилирования на низких оборотах.

Как работает устройство?

Если освещение в ванной выключено, вентилятор вытяжки также будет находиться в выключенном состоянии. При этом потребление тока будет минимальным, что даже не будет фиксироваться счетчиками электроэнергии. Это так называемый дежурный режим.

При включении в санузле освещения, таймер начинает отсчет периода времени до включения вытяжки, который длится приблизительно 15 секунд (возможны отклонения на 1-2 секунды). Если успеть выключить свет, пока не вышло это время, вентилятор не включится совсем. К примеру, человек зашел в ванную комнату, чтобы положить либо взять какую-то вещь, что заняло считанные секунды, при этом вытяжка не включится. Это очень удобно, потому что нужды в работе вытяжки нет. При включенном свете более 15 секунд, таймер включит вентилятор вытяжки, и он будет работать до тех пор, пока будет гореть свет и после его выключения на протяжении 5 минут. Кроме этого, на каждые 2 минуты включенного света время работы вентилятора после выключения продлевается еще на 1 минуту. После отключения света вытяжка может работать максимально 30 минут. К примеру, если человек зашел в санузел и включил свет, после чего находился там 15 минут (принимал душ или ванну), то время работы вытяжки после выключения света составит 13 минут (5 минут + 15 минут/2 = 13 минут).

Если вентилятор работает, а свет в санузле был включен еще раз, то продолжительность работы вентилятора будет определяться как сумма остатка времени, которое еще не закончилось, и новый период времени, который можно рассчитать описанным методом.

О том, что устройство исправно и готово к работе сигнализирует вспыхивающий каждую секунду светодиод.

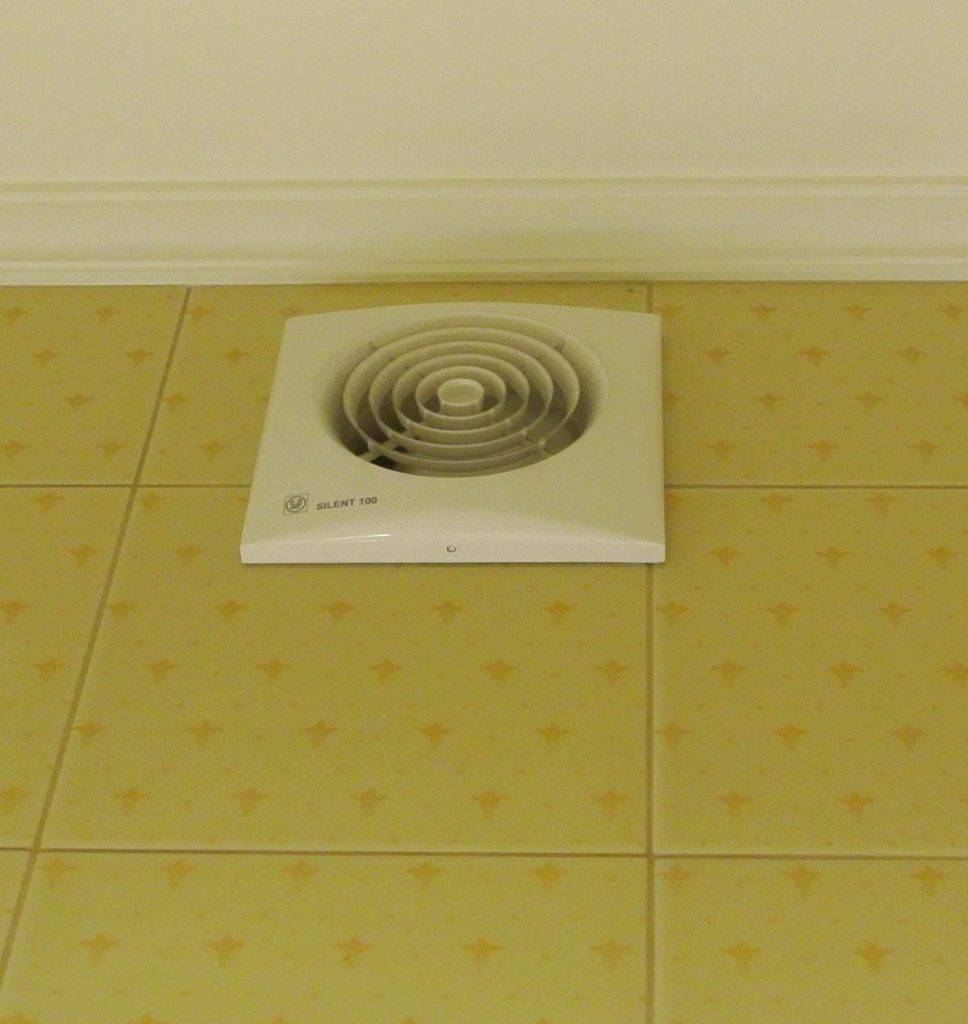

Как смонтировать вытяжку

Монтировать конструкцию для воздухообмена нужно на стене противоположной от двери. Так вы сможете обеспечить необходимую циркуляцию воздуха. С той же целью следует устанавливать ее на максимально возможной высоте от пола. Также на выбор места установки влияет и принцип безопасности. Иначе говоря, чем дальше от смесителя, тем лучше, но не слишком удалять от места интенсивного парообразования.

После выбора места, нужно проделать нишу в стене либо углубление. До этого необходимо выполнить предварительный расчет местонахождения в вашем жилье канала для вентиляции. Ведь именно в него будут выходить испарения из вашей ванной.

Глубину и размеры ниши обязательно нужно сделать такими, как требуется. Снаружи должна быть лишь декоративная решетка.


Крепление вентилятора в санузле

Для начала необходимо снять с прибора внешнюю решетку, а затем сеточку. Бытовые вентиляторы прикрепляются или с помощью дюбелей, или специального клея. Только после этого устройство подсоединяется к электросети. После окончания установочных работ решетка и сеточка ставятся обратно.

Выводы и полезное видео по теме

Видео ролик об организации вентиляции ванной комнаты и тонкостях установки вентилятора:

В видео подробно рассказывается, как правильно установить вытяжной вентилятор в ванной, если предстоит сверлить недавно уложенную плитку на стенах:

Установить вентилятор можно более простым способом. Как это сделать, показано пошагово в видео ролике:

О том, как выбрать вентилятор для ванной, если в ванной комнате установлена герметичная дверь, подробно рассказывается в видео:

Ознакомившись с особенностями выбора вентилятора для ванной, можно подобрать наиболее приемлемый вариант, подходящий по характеристикам и стоимости.

Установку прибора можно осуществить самостоятельно. Для этого нужно подробнее ознакомиться с процессом монтажа и подключения прибора. Если же такая работа вызывает сомнения в собственных силах, то лучше пригласить профессионала.

Если у вас есть опыт установки и использования вытяжного вентилятора в ванной, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы в форме, размещенной ниже.
