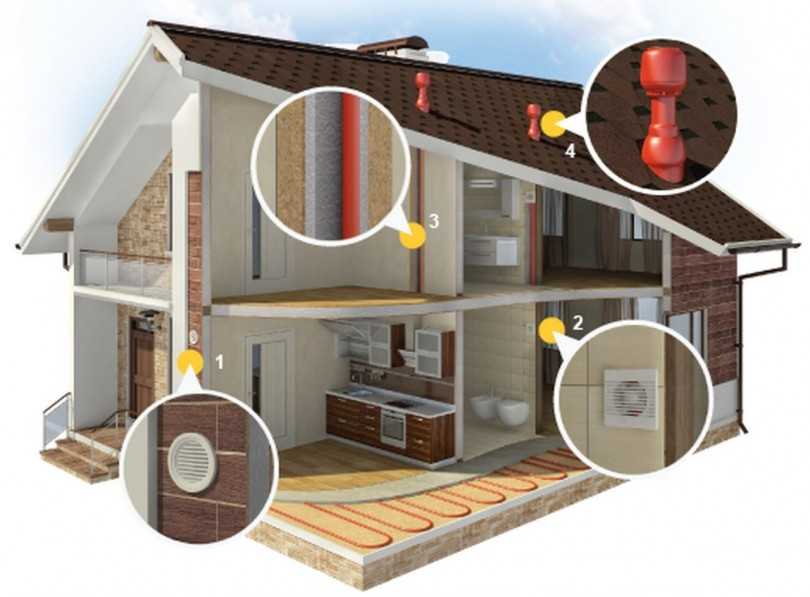

Как сделать вентиляцию в частном доме своими руками

Планировка и расчет каналов

Сечение воздуховодов зависит от системы вентиляции и объема воздуха, который нужно обслужить. Параметры можно взять из таблицы, принимая за скорость естественной тяги значение 1-2 м/с, механической – 3-5 м/с:

Таблица 2 – подбор сечения воздуховода

Пример расчёта сечения воздуховода: 450 м3/час отводятся четырьмя каналами. Соответственно на каждый приходится 450/4=115 м3/час. Используя таблицу, представленную выше, получаем, что при скорости 2 м/с достаточно трубы Ø140 мм.

Хорошая естественная тяга идет только по вертикальным шахтам (допускается отклонение на 30° длиной до метра). Сужения, врезки замедляют поток, горизонтальные участки его практически останавливают. Механическое продвижение дает стабильную равномерную тягу, где все озвученные нюансы просто учитываются при выборе мощности вентилятора.

Скорость потока

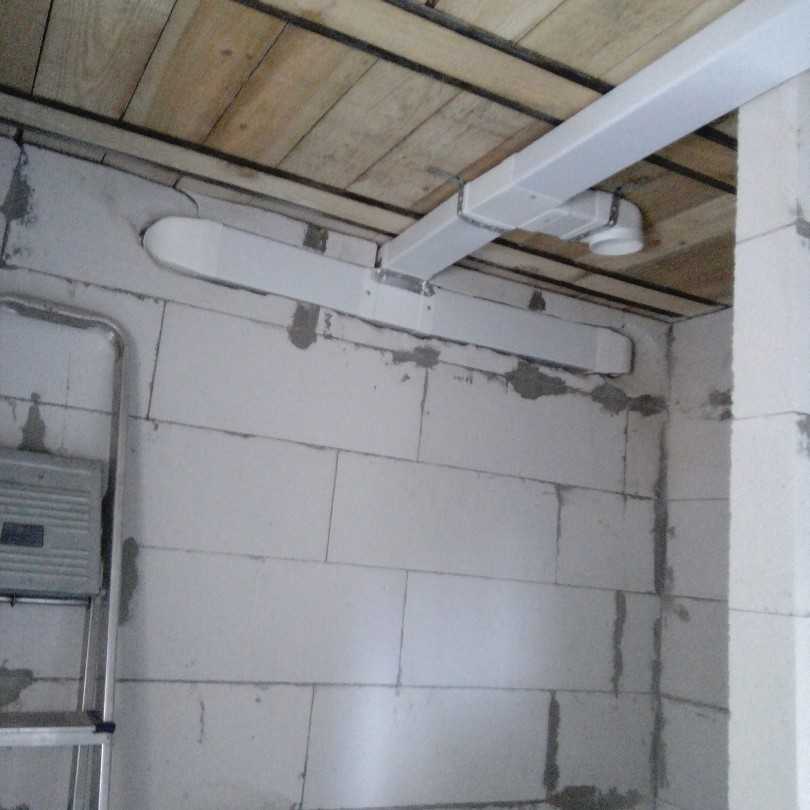

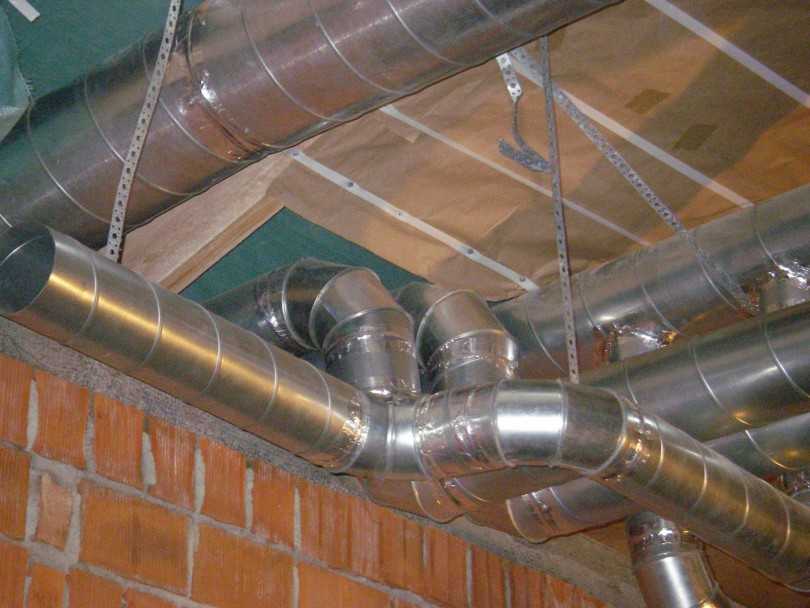

Следующим этапом, после того как вы рассчитали мощность нагревателя и производительность, будет создание проекта воздуховодов, соединений, распределений, решёток и т.д.

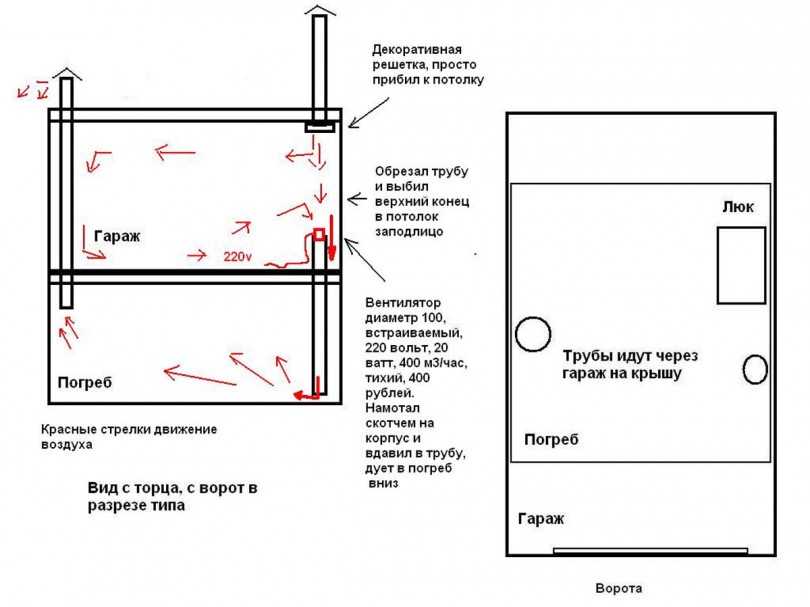

Для начала составьте схему каналов, затем рассчитывайте давление вентилятора, скорость движения потока, а также уровень шумности.

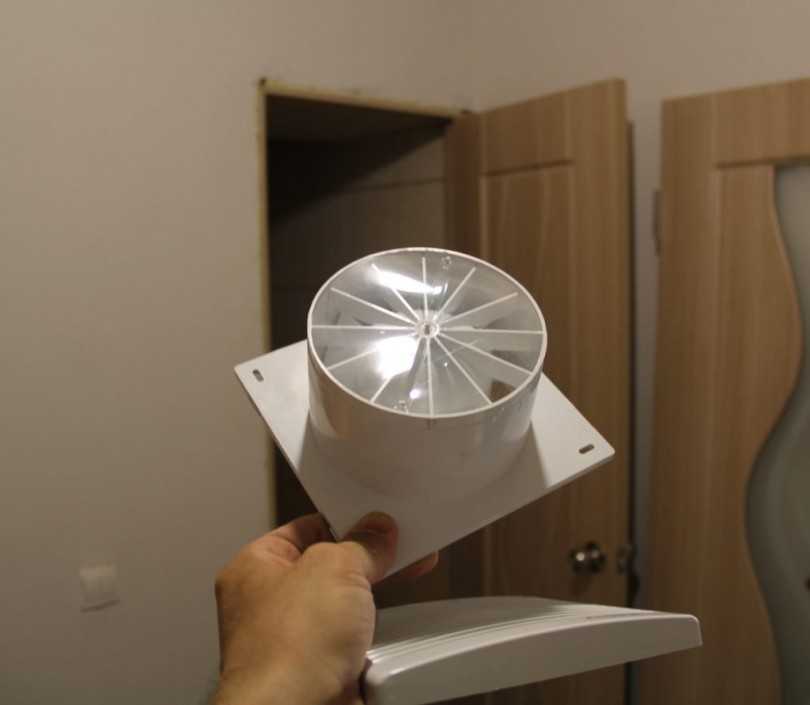

Каждый вентилятор обладает определёнными техническими свойствами, от которых зависит давление воздуха, что он создаёт. Значение давления воздуха должно увеличиваться пропорционально количеству поворотов, решёток, сужений и длины.

Скорость движения потока чувствительна к толщине канала. Оптимальная скорость составляет 2-4 метра в секунду. Повышение скорости приведёт к повышению шумности и снизит рабочее давление в системе. Для установки малошумных воздуховодов из-за немалых их размеров необходимо пожертвовать достаточно большим пространством.

Как видим, задачей успешного проектирования является поиск золотой середины между производительностью, размерами и шумностью вытяжки. Для потребителя доступны гибкие воздуховоды различных диаметров от 160 до 250 миллиметров.

Расчет параметров

При установке системы нужно ориентироваться на следующие параметры:

• из кухни воздух должен уходить со скоростью 60 кубических метров в час;
• из туалета и ванной комнаты – со скоростью 50 кубических метров за 60 минут;
• из котельной – около 100 кубометров за час;
• примерная производительность одного вентканала – около 60 кубометров в час.

Это нормативы, которые закреплены в санитарных нормах для жилых помещений нашей страны. На них и ориентируйтесь. Тогда будет обеспечен нормальный воздухообмен. Если с тягой переборщить, в доме постоянно будет холодно. Нагретый воздух будет уходить, взамен прибудет холодный, он не успеет прогреться до следующей смены воздушных масс.

Как сделать вентиляцию в доме экономной

Величина расхода воздуха в каналах естественной вентиляции очень сильно увеличивается при понижении температуры наружного воздуха и при росте скорости ветра. Вместе с воздухом по каналам вентиляции из дома уходит и тепло. В морозы, потери тепла с воздухом естественной вентиляции достигают 40%.

Энергетическую эффективность систем естественной вентиляции в доме следует обеспечивать за счет выбора энергоэффективных схемных и технических решений:

• • Обеспечение минимальных норм воздухообмена в помещениях
    квартир в режиме эксплуатации со снижением величины воздухообмена до дежурного значения (10 % от величины в режиме эксплуатации) в период отсутствия жильцов в квартире.
  • Регулирование воздухообмена в расчетном и дежурном (не менее
    20% от расчетного воздухообмена для периода, когда помещение не
    используют) режимах при пользовании туалетом, кухней.
  • Регулирование воздухообмена в ванных комнатах, постирочных и
    совмещенных санузлах по датчикам влажности.
  • Применение в системах естественной вентиляции приточных
    регулируемых клапанов.
  • Применение грунтовых теплообменников для подогрева воздуха в системе вентиляции.
  • Применение энергоэффективных вентиляторов, для систем с
    переменным расходом воздуха ‒ с частотным электроприводом.

Проветриватели, бризеры — приточные клапаны с принудительным побуждением

Приточные клапаны естественной вентиляции, описанные выше, должны иметь небольшое аэродинамическое сопротивление. Их пропускная способность очень сильно зависит от климатических факторов — температуры наружного воздуха и давления ветра.

Эти особенности ограничивают пропускную способность клапанов, не позволяют оснастить клапаны эффективными устройствами для подготовки приточного воздуха.

Помещения в доме можно оснастить устройствами местной принудительной приточной вентиляции — проветривателями или бризерами.

Тот же сквозной канал в стене, с решеткой снаружи и тепло- и шумоизоляцией внутри. Но в помещении, на внутренней стороне стены монтируется электрический прибор. Дизайн и размеры проветривателей разных производителей отличаются, но принцип работы один. Воздух забирается с улицы вентилятором. Производительность зависит от скорости вентилятора — 10-160 м3/ч.

В проветривателях для очистки воздуха устанавливаются фильтры класса G или F (фильтры грубой и тонкой очистки). Некоторые модели оснащены электрическим устройством для подогрева воздуха.

Бризеры — это проветриватели с расширенными функциями. В бризере, в отличие от проветривателей, есть высокоэффективный НЕРА фильтр класса Н11. Перед ним стоит фильтр тонкой очистки класса F7, а после него угольный адсорбционно-каталитический фильтр для очистки воздуха от вредных газов.

Бризеры, как правило, имеют микропроцессорную систему управления с климат-контролем, LCD экраном и дистанционным управлением с пульта.

Воздушные фильтры в проветривателях, бризерах различаются по классу очистки. Классы различаются между собой процентом очистки воздуха и типом загрязнителей, на которые рассчитан фильтр. Пыль, шерсть, пыльца растений, бактерии, вирусы — размеры этих частиц колеблются от десятков и сотен микрон до долей микрона.

Грубые фильтры удаляют из воздуха самые крупные частицы, фильтры тонкой очистки — частицы поменьше, высокоэффективные НЕРА фильтры – мельчайшие частицы 0,01-0,1 микрон, а угольные фильтры — молекулы вредных газов.

Проветриватель с вентилятором повышает уровень фонового шума в квартире. Но равномерное гудение прибора, как правило, воспринимается легче, чем «рваный» шум с улицы.

Преимущества и недостатки проветривателя, бризера

По сравнению с приточным клапаном, проветриватели, бризеры обеспечивают:

• приток в дом достаточно большого количества воздуха при любых климатических условиях;
• возможность автоматической и ручной регулировки производительности в широком диапазоне;
• глубокую очистку воздуха от механических частиц и некоторых вредных газов;
• подогрев подаваемого в дом воздуха.

Из недостатков установки в доме проветривателя или бризера необходимо отметить:

• довольно высокую стоимость монтажа и эксплуатации аппаратов;
• необходимость регулярного обслуживания — замены фильтров;
• расход электроэнергии — особенно большой в режиме подогрева воздуха;
• постоянный шум от работы вентилятора — чем выше скорость его вращения, тем больше уровень шума.

Проветриватели или бризеры выгодно применять для вентиляции в случае, если есть необходимость в хорошей очистке подаваемого в дом воздуха. Например, в домах, расположенных вблизи дорог с интенсивным движением. Или, если домочадцы страдают аллергией на содержащиеся в уличном воздухе частицы.

Если в доме много комнат, то может оказаться выгодным, вместо бризера в каждой комнате, установить в доме один блок центральной приточной вентиляции и систему распределения воздуха по помещениям с помощью труб.

Другие Статьи на эту тему:

Необходимость обустройства системы вентиляции

Если мы делаем вентиляцию в частном доме своими руками и составляем будущий проект эффективной системы необходимо изучить необходимость ее обустройства.

Без качественного и продуктивного комплекса вентилирования и отвода отработанного воздуха дом или квартира не являются пригодными для жизни по следующим причинам:

• застоявшийся воздух с повышенным содержанием углекислого газа не пригоден для человека и животных;
• отработанная газовоздушная смесь создает благоприятную среду для развития болезнетворных бактерий;
• хорошо прогретый воздух становится причиной появления в помещении конденсата и повышению влажности;
• свежий кислород и его постоянный приток, необходимы для нормальной жизнедеятельности организма человека.

Обустройство системы вентиляции можно осуществить своими руками, для этого важно подобрать соответствующий проект и провести необходимые расчеты.

Без проветривания не обойтись

Естественная и принудительная системы не исключают обыкновенного проветривания. Чтобы воздух в доме был чистым и свежим:

• открывайте и двери хотя бы на 5 минут ежедневно. Благодаря сквознякам воздух обновится быстро;
• или выполняйте полуоткрытие окон на 40-60 минут в день;
• или делайте полное открытие окон на 10 минут ежедневно;
• или установите приточные клапаны на пластиковые окна. Приточный клапан – это система микропроветривания, которая обеспечит поступление чистого кислорода в помещение. Открывать окно при наличии таких устройств не надо.

Открытое окно – элемент вентиляционной системы, поможет быстро обновить воздушные массы в комнате

Требования нормативов по воздухообмену

При проектировании вентиляции в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.

Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.

Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах

Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».

Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.

Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется

Кухня для установки газовой плиты должна:

• быть с потолками высотой от 2,2 м и выше;
• иметь вентиляцию с естественным притоком/удалением воздуха;
• иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.

Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):

• 8 м3 – при двух конфорках;
• 12 м3 – при трех конфорках;
• 15 м3 – при четырех конфорках.

В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.

Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным

При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода

Только метана или пропан-бутана плитке на газу для работы мало.

Норма воздухообмена для кухни с газовой плитой – 100 м3/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.

Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.

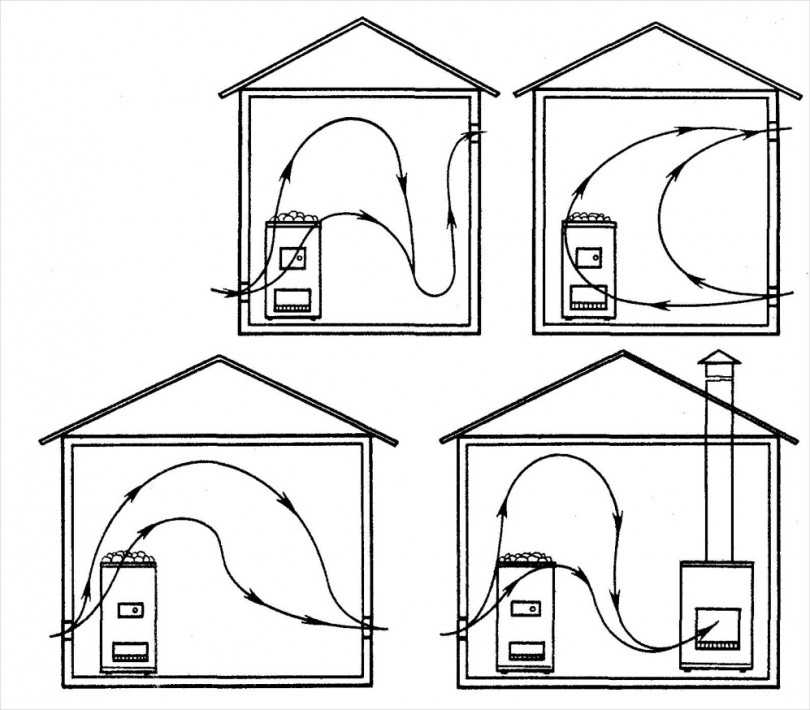

Места притока

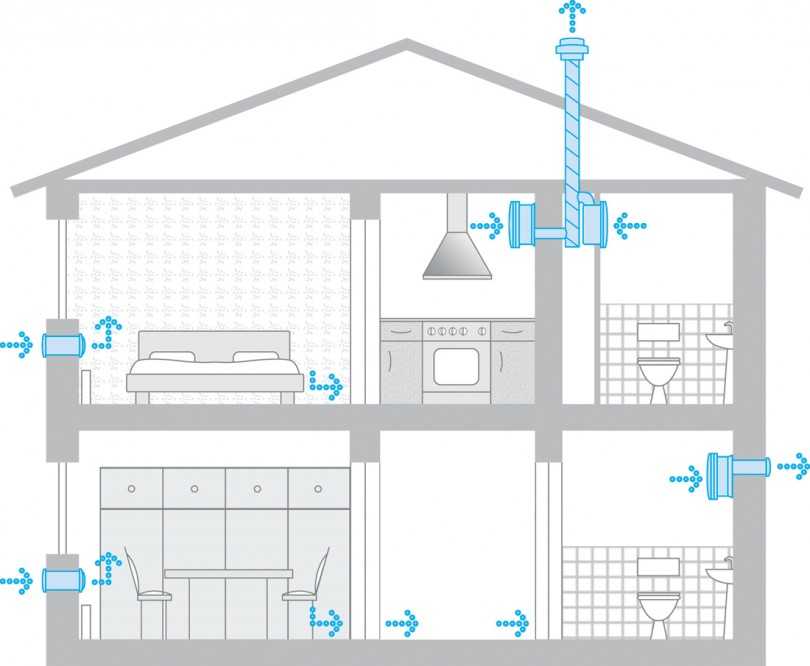

Естественной тягой свежий воздух поступает в дом через приоткрытые окна, правда, тогда улетучивается и большая часть домашнего тепла. Чтобы избежать теплопотерь, используются КИВ (приточные клапаны), которые постоянно пропускают определённый объем воздуха.

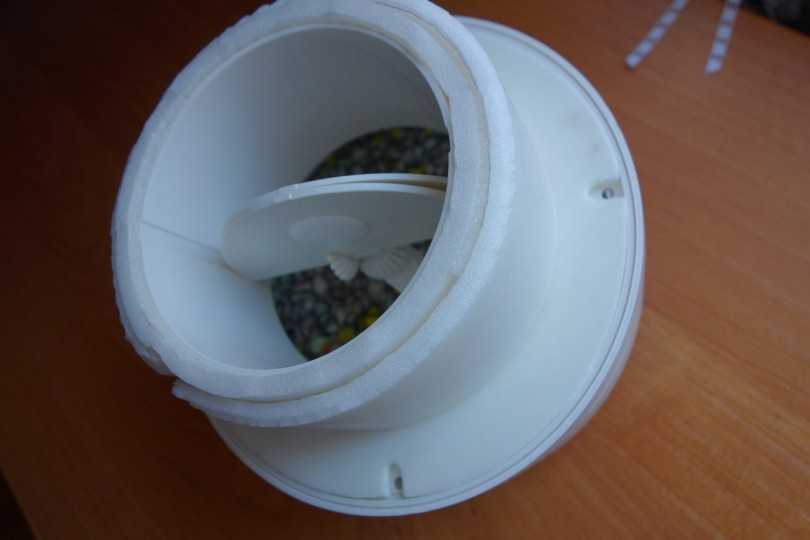

Патрубок, ограниченный решетками, проходит стену насквозь. Положением крышки регулируется скорость потока от 40 до 100 м3/час. Располагается установка далеко от дверей, чаще за радиаторами, выше 2 м над уровнем земли. Базовые клапаны регулируются вручную.

Рис. 2 — Приточный клапан КИВ

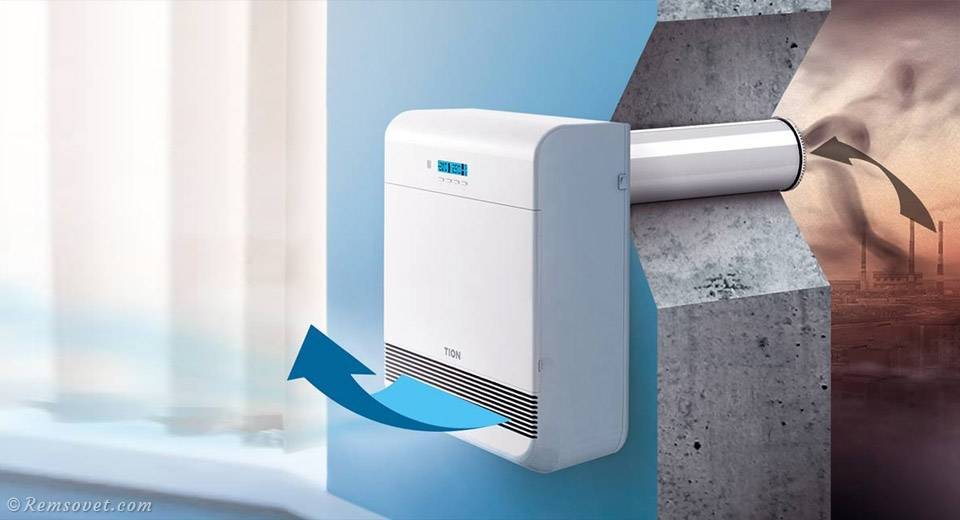

Автоматические проветриватели (бризеры) настраиваются датчиками влажности, температуры, что экономит время и до 5% расходов на отопление. Внутри корпуса имеется встроенный вентилятор, которому задаются параметры на определенный объем воздуха (мощность 3-7 Вт). Скорость притока регулируется от 12 до 150 м3/час.

Рис. 3 — Автоматический проветриватель (бризер)

Установки создают избыточное давление в помещениях, которое помогает продвигать застоявшийся воздух в каналах с естественной тягой (даже, если тяга слабая). Проветриватели часто комплектуются фильтрами для удаления пыли (тонкой очистки – F или грубой — G), ионизаторами, калориферами для обогрева притока.

Приточная вентиляция с водяным контуром обогрева требует гидравлической обвязки, которую желательно сделать до чистовой отделки стен. При этом калорифер становится чувствительным к морозу, может промерзать. Электрические установки менее требовательные, но увеличивают потребление энергии в доме.

Новые поколения бризеров оснащаются системами климат-контроля и целым набором фильтров, задерживающих пыльцу, тяжелые металлы, бактерии. Правда, покупка и эксплуатация прибора (затраты на электроэнергию, замена фильтров) обходятся дорого.

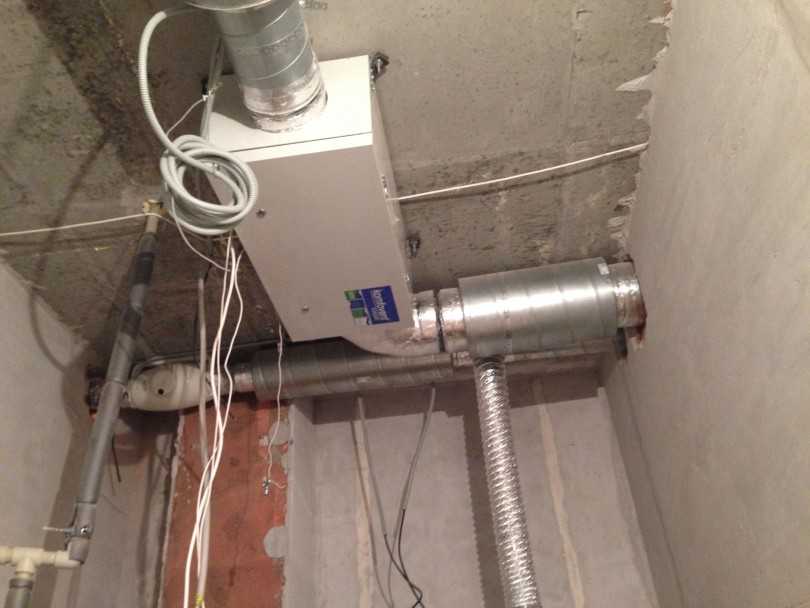

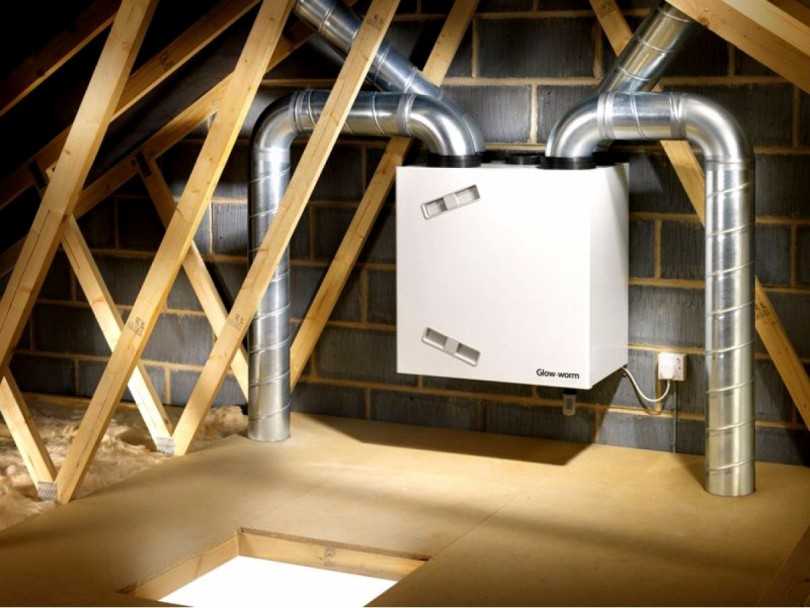

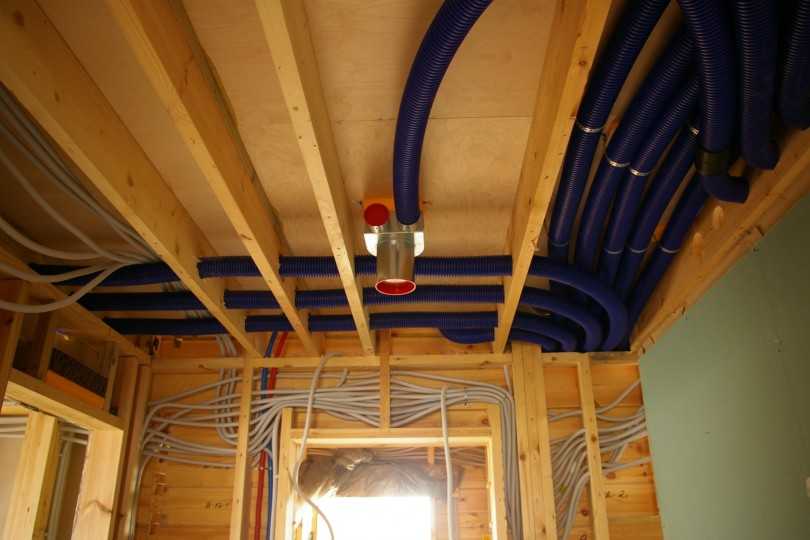

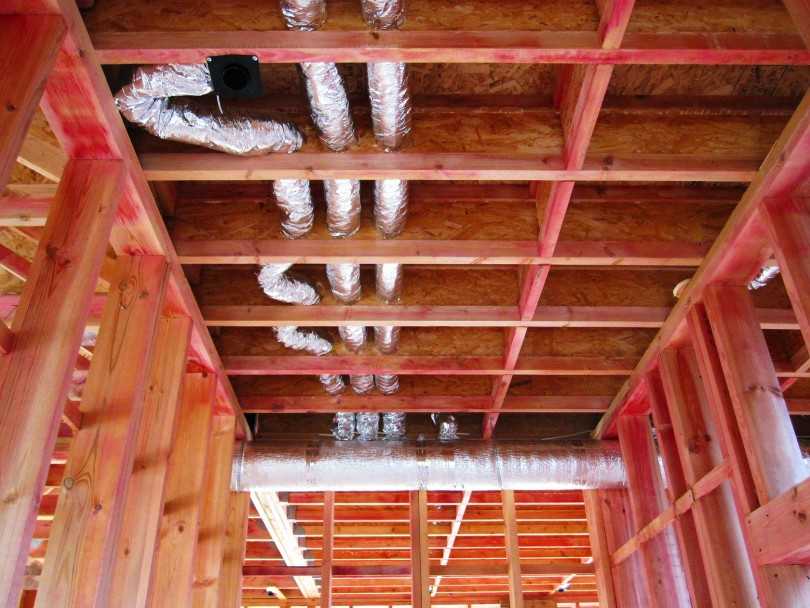

В домах с площадью больше 150 м2 рациональнее оборудовать систему воздуховодов с механическим побуждением. Где уличный воздух максимально подготавливается перед поступлением в комнату и разносится вентиляторами в разные помещения по сети воздуховодов. Исключение — индивидуальный приток должен обслуживать кухню, гараж, с/у, ванную.

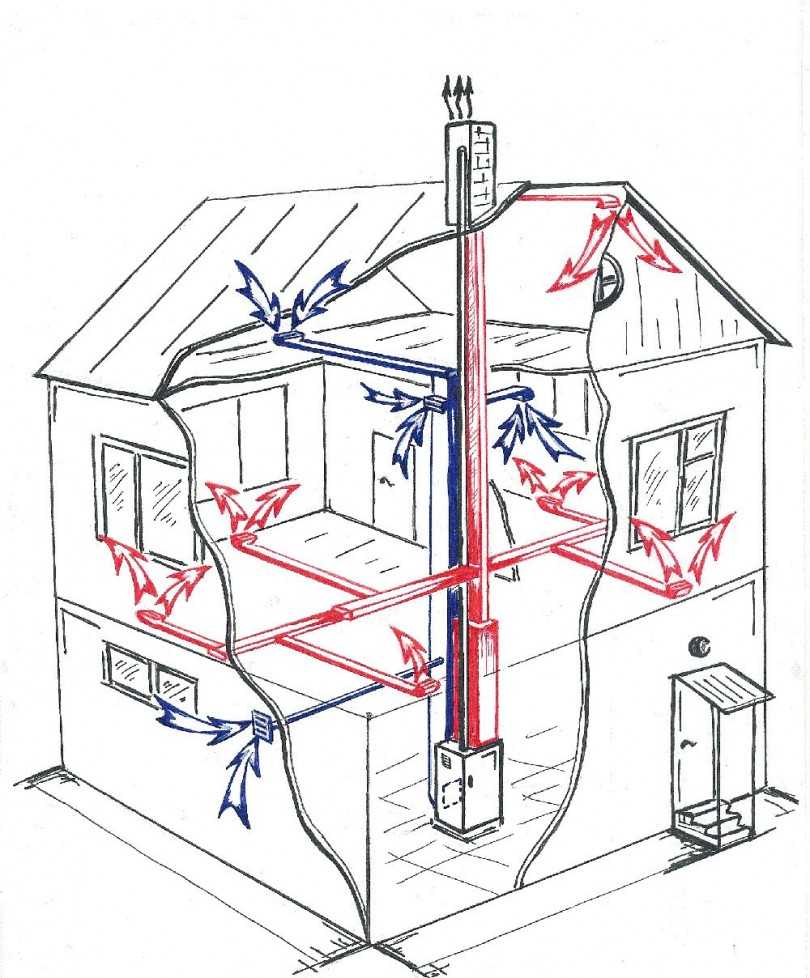

Рис. 4 — Механическая вентиляция частного дома

Вентиляция для котла: её параметры и схема

Газовый котёл с изолированной камерой сгорания оснащается коаксиальным каналом. Такой дымоход позволяет одновременно выводить дым и доставлять свежий кислород.

Конструкция состоит из двух труб разного диаметра, меньшая из которых располагается внутри большой. По внутренней трубе меньшего диаметра выводится дым, а по пространству между трубами поступает свежий кислород.

Нормативы при установке газового котла и обустройстве вентиляции:

1. К дымоходу можно подключить один или два газовых прибора, не больше. Это правило действует независимо от удалённости и расположения.
2. Вентиляционный канал должен быть герметичен.
3. Швы обрабатываются герметиками, свойства которых позволяют обеспечивать изоляцию под воздействием высоких температур.
4. Система должна состоять из негорючих материалов.
5. Горизонтальные участки вытяжки должны состоять из двух каналов: один для выведения дыма, второй для прочистки.
6. Канал, предназначенный для чистки, располагается ниже основного на 25—35 см.

Существуют строгие требования к вентиляции по размерным параметрам и расстояниям:

1. Пространство от горизонтальной трубы до потолка не менее 20 см.
2. Стены, пол и потолок помещения должны быть сделаны из негорючих материалов.
3. На выходе трубы все горючие материалы должны обшиваться слоем негорючей изоляции.
4. Расстояние от внешней стены, откуда выходит труба, до окончания дымохода не должно быть меньше 30 см.
5. Если напротив горизонтальной трубы есть ещё одна стена, расстояние до неё не должно быть меньше 60 см.
6. Расстояние от поверхности земли до трубы – не менее 20 см.

Требования к вентиляции для котлового прибора с открытым горением:

1. Оборудуется канал для выведения дыма.
2. Обустраивается общая система с эффективной подачей требуемых объёмов кислорода.

Вытяжная и приточная вентиляция для газового котла размещается в противоположных углах, оборудуется обратным клапаном. Он обеспечит защиту в случае нарушения направления перемещения потоков, когда продукты горения потянет в здание, а свежий воздух будет уходить за пределы.

Размерные параметры вентиляции рассчитываются исходя из необходимых объёмов выведения газов и подачи кислорода. Объёмы выведения равняются трём единицам кратности воздухообмена в помещении. Кратность воздухообмена – это количество воздуха, проходящее через помещение за единицу времени (один час). Подача кислорода равняется трём единицам кратности плюс объём, поглощаемый горением.

Диаметр воздуховода рассчитывается исходя из мощности котла

Пример расчёта параметров воздухообмена:

1. Размеры помещения: длина (i) 3 метра, ширина (b) 4 метра, высота (h) 3 метра. Объём (v) помещения равен 36 кубическим метрам и рассчитывается по формуле (v = I * b * h).
2. Кратность воздухообмена (к) рассчитывается по формуле k = (6-h) * 0,25+3. Считаем – k = (6-3) * 0,25+3 = 3,75.
3. Объём, который проходит за час (V). V = v * k = 36 * 3,75 = 135 кубических метров.
4. Площадь поперечного сечения вытяжки (S). S = V/(v x t), где t (время) = 1 час. S = 135/(3600 х 1) = 0,037 кв. м. Приточное отверстие должно иметь аналогичный размер.

Дымоход может быть оборудован различными способами:

1. Выход горизонтально в стену.
2. Выход в стену с изгибом и подъёмом.
3. Вертикальный выход в потолок с изгибом.
4. Прямой вертикальный выход через кровлю.

Схема вентиляции в частном доме с коаксиальным дымоходом имеет следующий вид:

• газовый котёл;
• угловой коаксиальный отвод;
• коаксиальная труба;
• отводчик конденсата;
• фильтр;
• защитная решётка;
• горизонтальный и вертикальный наконечники;
• накладка на крышу.

https://youtube.com/watch?v=R_sSXf4UU1c

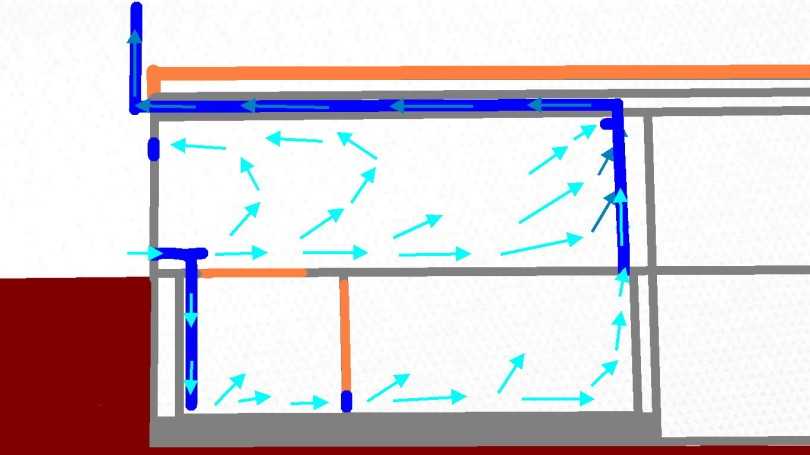

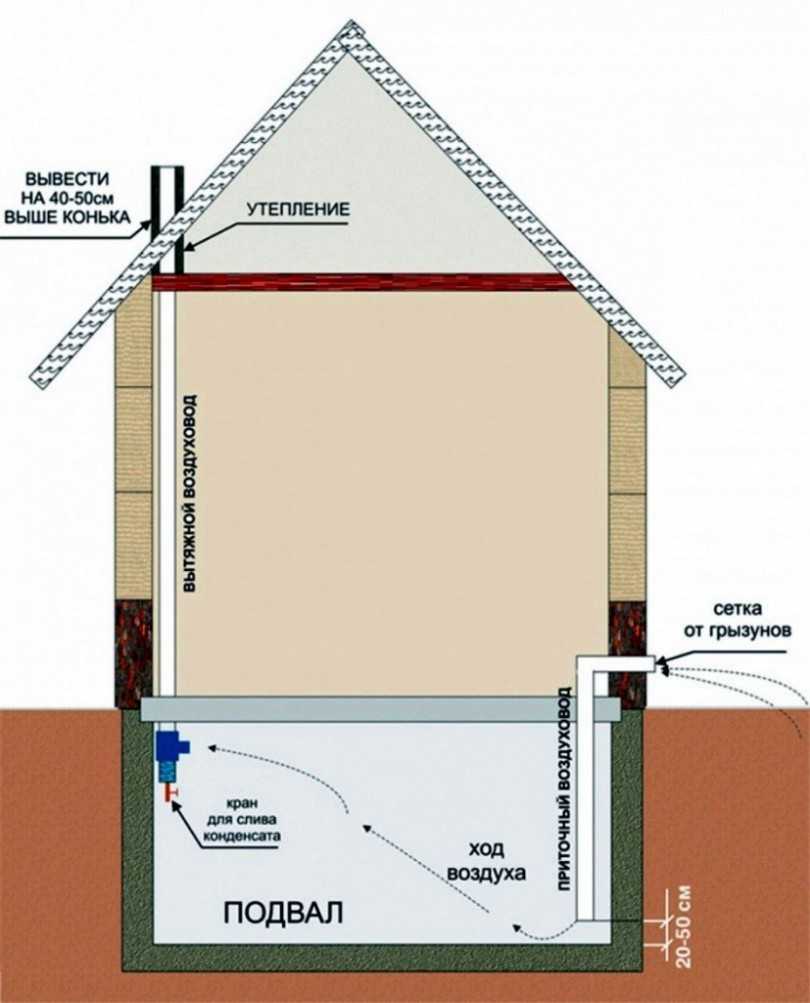

Естественный вентканал в частном доме

Для естественной вентиляции нужно смонтировать вентиляционные каналы. Иначе система не будет работать. Монтаж вентканалов производится еще на этапе строительства дома. Конструкция должна быть в обязательном порядке включена в проект будущего здания. Того требуют современные санитарные нормы, которые установлены законодательством России.

Внутри вентканала иногда размещают пластиковую трубу диаметром в 9-10 сантиметров для улучшения тяги. Применяют обыкновенную многофункциональную трубу, приобрести ее можно в любом строительном магазине.

Все каналы вентиляции дома соединяются в конечном итоге в один и выводятся на крышу. Труба должна быть выше конька (конек крыши – это наивысшая точка, место соединения ее скатов). Если труба ниже конька, то тяги не будет, это чревато застоями воздуха в доме или внутри каналов.

Важно: специалисты не рекомендуют устанавливать на конце выходной трубы дизайнерские украшения. Они могут закупорить систему

Максимум – зонтик или дефлектор – аэродинамическое устройство для улучшения тяги.

Самый простой дефлектор увеличит тягу вентиляционной системы в 2-3 раза

Сбои в работе вентиляционной систем: причины

На практике случаются нарушения естественного воздухообмена. Вентсистема работает в обратном порядке, т.е. возникает обратная тяга вентиляции в квартире. В этом случае вместо чистого воздуха в помещение поступают запахи из соседних квартир, дым, пыль с улицы. Такие неприятности могут случится по одной или несколькими причинам.

• Неправильное позиционирование выходящего на крышу дома вентиляционного патрубка по отношению к розе ветров. Он находится в зоне ветровой тени. Нарушается циркуляция воздушных потоков.
• Вентиляционные каналы забиты большим объемом паров, холодным воздухом, что мешает естественной циркуляции воздушного потока.
• Постоянные сквозняки в помещениях больших площадей, не зонированных отсеками.
• Несвоевременное техническое обслуживание вентсистем, удаление сажи.
• Загромождение каналов мусором, ветками, птичьими гнездами, наледями и снегом.
• Работа приборов принудительного воздухообмена: компрессора, кондиционера, вытяжки, вентилятора. Создаваемые искусственно потоки нарушают естественное движение свежего и удаляемого воздуха.
• В многоквартирных домах несанкционированная перепланировка в одной квартире может привести к сбою в работе всех вентиляционных каналов.
• Одной из причин, почему возникает обратная вентиляция, могут быть перемены в атмосфере, колебания атмосферного давления или смена направления ветра.
• Затрудняют аэрацию (естественную вентиляцию) пластиковые окна и герметичные двери. Приток холодного и удаление теплого воздуха по законам физики тормозится.
• В квартирах домов принудительная вентиляция отсутствует. Движение воздуха происходит через неплотности в конструкции (щели, отверстия, пр.). Естественная тяга лишь удалят воздух из квартиры.

Понять на физическом уровне, что такое обратная вентиляция можно, ощущая сквозняк или холод в отапливаемом помещении, когда из вентиляционного отверстия дует прохладный воздух. Часто бытовая вытяжка над плитой нарушает естественный процесс воздухообмена. Большая мощность увеличивает необходимую кратность воздухообмена.

В санузле же создается обратная тяга в вентиляции квартиры многоквартирного дома, т.к. при плотно закрытых дверных и оконных проемах воздух принудительно высасывается из единственного источника поступления – вентиляции. Избежать в санузле обратной тяги при работающей вытяжке можно, если приоткрыть дверь или окошко, обеспечив свободную циркуляцию.
