Системы вентиляции с рекуперацией тепла: делаем самодельный рекуператор

Принцип работы

Для того чтобы лучше понять, как работает рекуперативная система, следует обратиться к переводу слова «рекуператор». Дословно оно обозначает «возврат использованного», в данном контексте – теплообмен. В вентиляционных системах рекуператор забирает тепло у выходящего из помещения воздуха и отдаёт его входящим потокам. Разница температур разнонаправленных воздушных струй может достигать 50 градусов. В летнее время прибор работает наоборот и охлаждает идущий с улицы воздух до температуры выходящего. В среднем, КПД приборов составляет 65%, что позволяет рационально использовать энергетические ресурсы и существенно экономить на электричестве.

На практике теплообмен в рекуператоре выглядит следующим образом: принудительная вентиляция загоняет в помещение избыточный объём воздуха, в результате чего загрязнённые массы вынуждены покидать помещение по вытяжному каналу. Выходящий тёплый воздух проходит через теплообменник, нагревая при этом стенки конструкции. В это же время навстречу ему движется поток холодного воздуха, который забирает полученное теплообменником тепло, не перемешиваясь при этом с отработанными потоками.

Однако охлаждение выходящего из помещения воздуха приводит к образованию конденсата. При хорошей работе вентиляторов, придающих воздушным массам высокую скорость, конденсат не успевает выпадать на стенки прибора и выходит на улицу вместе с воздушной струёй. Но если скорость движения воздуха была недостаточно высокой, то вода начинает скапливаться внутри прибора. Для этих целей в конструкцию рекуператора включён поддон, который расположен под небольшим наклоном в сторону отверстия слива.

Через сливное отверстие вода попадает в закрытый бачок, который устанавливают со стороны помещения. Это продиктовано тем, что скопившаяся вода может переморозить каналы оттока и конденсату некуда будет отводиться. Использовать собранную воду для увлажнителей не рекомендуется: жидкость может содержать большое количество патогенных микроорганизмов, а потому должна быть вылита в систему канализации.

Однако если наледь от конденсата всё же образуется, рекомендуется установка дополнительного оборудования – байпаса. Данное приспособление выполнено в виде обходного канала, по которому приточный воздух будет попадать в помещение. В результате чего теплообменник не нагревает входящие потоки, а расходует своё тепло исключительно на растапливание льда. Входящий воздух, в свою очередь, нагревается при помощи калорифера, который включается синхронно с байпасом. После того как вся наледь растоплена, а вода выведена в накопительный резервуар, байпас отключается и рекуператор начинает работать в штатном режиме.

Помимо установки байпаса, для борьбы с обледенением используют гигроскопическую целлюлозу. Материал находится в специальных кассетах и поглощает влагу раньше, чем она успевает выпасть в конденсат. Пары влаги проходят через целлюлозный слой и с входящим потоком вновь возвращаются в помещение. Плюсами таких приборов является простой монтаж, необязательность установки сборника для конденсата и накопительной ёмкости. К тому же эффективность работы кассет целлюлозных рекуператоров не зависит от внешних условий, а КПД составляет более 80%. К минусам относят невозможность использования в помещениях с избыточной влажностью и высокую стоимость некоторых моделей.

Сметы расходов

Стоимость естественной вентиляции в доме Муратор М93а– Воздуховоды из бетонных блоков – 2615 руб.– Утепление дымохода и фасад – 2255 руб.– Заглушки дымохода – 130 руб.– Решетки (жалюзи) в дымоходе (8 предметов) – 700 руб.– Оконные регулируемые воздушные вентиляторы * (11 шт.) – 715 руб.– Решетки вытяжные вентиляционные из ПВХ (7 шт.) – 245 руб.ИТОГО: 6 660 руб.

* чувствительные к влажности диффузоры – с автоматическим регулированием производительности в зависимости от влажности воздуха – обойдутся в 2090 рублей.

Стоимость вентиляции с рекуператором в доме Муратор ЭМ93а– Воздуховоды из бетонных блоков ** – 710 руб.– Экспедиция по утеплению дымоходов и фасадов – 1740 руб.– Заглушки дымохода – 95 руб.– Вентиляционные решетки в дымоходе (4 шт.) – 350 руб.– Вытяжные решетки из ПВХ (2 шт.) – 70 руб.– Воздуховоды и фитинги из оцинкованной жести – 2000 руб.– Изоляция – 1000 руб.– Приточно-вытяжные диффузоры (14 шт.) – 210 руб.– Наземный теплообменник из пластиковых труб диаметром 200 мм и длиной 40 м – 3300 руб.– Забор наружного воздуха – 700 рублей, вытяжка – 150 рублей– Крышная пусковая установка – 200 руб.– Рекуператор с объемом воздуха 240 м3 / ч, компрессией 205 Па и эффективностью 85% – 7000 руб.ИТОГО: 17 525 рублей.

** гравитационная вентиляция использовалась в гараже и котельной

Теория рекуперации и принцип действия прибора

Работа прибора основана на разности температур внутри помещения и снаружи. В зимнее время теплый воздух влияет на поток холодного с улицы. Летом идет обратный процесс.

Рекуператор – прибор, который регулирует и направляет эти процессы.

Принцип его работы следующий:

  1. Движение теплого воздуха идет по квадратным трубам.
  2. Струи холодного воздуха движутся в перпендикулярном направлении.
  3. Оба потока не смешиваются, поскольку между ними поставлена перегородка.

В процессе работы аппарата, теплый воздух вентиляторами, загоняется в систему. Проходя по трубам, он выгоняется за пределы помещения. Параллельно идет подача холодного воздуха. Двигаясь через прибор, он нагревается.

Изготовление рекуператора воздуха для дома своими руками

Простой пластинчатый рекуператор  можно изготовить собственноручно.

Для работы нужно подготовить:

  • четыре квадратных метра листового материала: железа, меди, алюминия или текстолита;
  • пластиковые фланцы;
  • ящик из жести или фанеры, МДФ;
  • герметик и минвату;
  • уголки и метизы;
  • пробковые листы на клеевой основе.

Устройство теплообменника

Последовательность действий:

  • Из листового материала нужно изготовить квадратные пластины размером 200 на 300 миллиметров. Всего потребуется семь десятков заготовок. Главное в этом этапе – аккуратность и точное соблюдение параметров.
  • На заготовки наклеивается пробковое покрытие с одно стороны. Одна заготовка остаётся без покрытия.
  • Заготовки собираются в кассету, поворачивая каждую последующую на девяносто градусов. Пластины между собой скрепляются клеем. Пластина без покрытия – последняя.
  • Кассету нужно скрепить каркасом, для этого используется уголок.
  • Все стыки тщательно обрабатываются силиконом.
  • На боках кассеты крепятся фланцы, внизу просверливается дренажное отверстие и вставляется трубка для отвода влаги.
  • Чтобы устройство можно было периодически вынимать, на стенках корпуса делаются направляющие для уголков.
  • Полученное устройство вставляется в корпус, стенки которого утеплены минеральноватным материалом.
  • Остаётся только вставить воздухообменник в систему вентиляции.

Инструкция о том, как сделать рекуператор своими руками

Создать рекуператор воздуха своими руками для человека, умеющего ими правильно пользоваться, вполне посильная задача. Наиболее подходящим для этой цели специалисты называют пластинчатый рекуператор. Этот тип утилизатора наиболее распространен, особенно его самодельные модели. Недостатки конструкции, среди которых называют обмерзание теплообменника при низкой температуры воздуха на улице и пересечение труб воздуховодов, компенсируются дешевизной и простотой конструкции.

Чтобы смастерить рекуператор воздуха своими руками важны такие материалы, как:

  1. металлический лист (оцинкованная жесть, кровельный лист, оцинкованное железо или любой другой листовой металл) площадью 3–4 м2;
  2. пробка, деревянная рейка или текстолит;
  3. металлический лист или аналогичный материал для создания корпуса;
  4. пластиковые фланцы с наконечниками, соответствующие диаметру труб вентиляции;
  5. герметик;
  6. утеплитель;
  7. силикон.

Создание рекуператора воздуха своими руками проходит в несколько шагов:

Листы металла нарезаются на пластины размером 20 х 30 см. Рекомендуется использовать не менее 3–4 м2 металла

Особое внимание уделяется нарезке. Пластины должны быть нарезаны практически идеально ровно, чего не добиться ножницами по металлу

Инженеры рекомендуют использовать ножовку по металлу или болгарку. Пластины укладывать одну на другую, обеспечивая зазор не менее 4 мм. Для этого проклеивать рамками из термоизоляционного материала (пробка, деревянная рейка, текстолит) по контуру пластин, обеспечивая отверстия для потока воздуха в соответствующем направлении, чередуя перекрестные потоки. По окончанию укладки пластин, все щели пройти герметиком нейтрального состава.
Корпус изготавливается из жести или другого листового металла. Он представляет собой короб подходящего размера, чтобы плотно вместился полученный блок из пластин. В стенках короба прорезать отверстия, в которые вставить заранее приготовленные пластиковые фланцы, соответствующие диаметру воздуховодных труб. Щели необходимо тщательно герметизировать, чтоб не допускать потерь эффективности устройства.
После высыхания герметика полученный блок из пластин разместить в корпусе.


Поверх полученного корпуса с уложенным блоком пластин рекомендуется уложить теплоизоляцию (пенопласт, стекловата). Всю полученную конструкцию можно дополнительно упаковать в деревянный ящик.

Рекомендуемая скорость потока воздуха составляет 1 м/с.

Зимой при отрицательных температурах на улице существует вероятность обморожения пластинного блока утилизатора. Чтобы избежать блокировки работы рекуператора на длительный период рекомендуется предусмотреть байпас. Тогда, переключив на него входящий поток воздуха, система быстро оттает благодаря температуре выдуваемого теплого воздуха.

Ввиду того, что в рекуператоре оседает конденсат, конструкцию рекомендуется оснастить шлангом для слива воды.

Пластинчатый рекуператор

Пластинчатые рекуператоры чаще всего выполняются в виде резервуара, разделенного внутри полосами оцинкованной стали, которые создают каналы для движения потоков воздуха. Перемещаясь по каналам, воздушные струи не смешиваются, но зато могут обмениваться тепловой энергией, что приводит к выравниванию температур входящих и исходящих потоков воздуха.

Вентиляционные системы, в основе которых используются пластинчатые рекуператоры, обладают рядом достоинств:

  • высокой эффективностью – до 65 % КПД;
  • несложной конструкцией и компактными размерами;
  • простотой изготовления и обслуживания;
  • легкостью регулировки;
  • возможностью установки на любом участке воздуховода;
  • отсутствием необходимости использования электрической энергии;
  • отсутствием подвижных и трущихся деталей.

Есть у таких теплообменников и свои недостатки:

  • Риск обмерзания при отрицательных температурах вследствие конденсации влаги в каналах рекуператора, снижающего эффективность работы устройства.
  • Невозможность регулирования влажности воздуха.

Что необходимо учитывать в работе различных моделей оборудования

Каждая система рекуперации воздуха для частного дома обладает своими сильными сторонами и сферами применения.

Система вентиляции в частном доме с рекуперацией предполагает не только поддержание показателей температуры и влажности, но и устранение неблагоприятных запахов. На рынке представлен разнообразный выбор моделей, отличающихся своими функциональными характеристиками и способами установки.

Например, вытяжка, установленная в вентиляцию, позволяет вывести копоть, запах и жир. При этом в помещение поступает чистый воздух, а жирная пыль не оседает на мебели. Такие условия благотворно сказываются на самочувствии, облегчают уборку помещения.

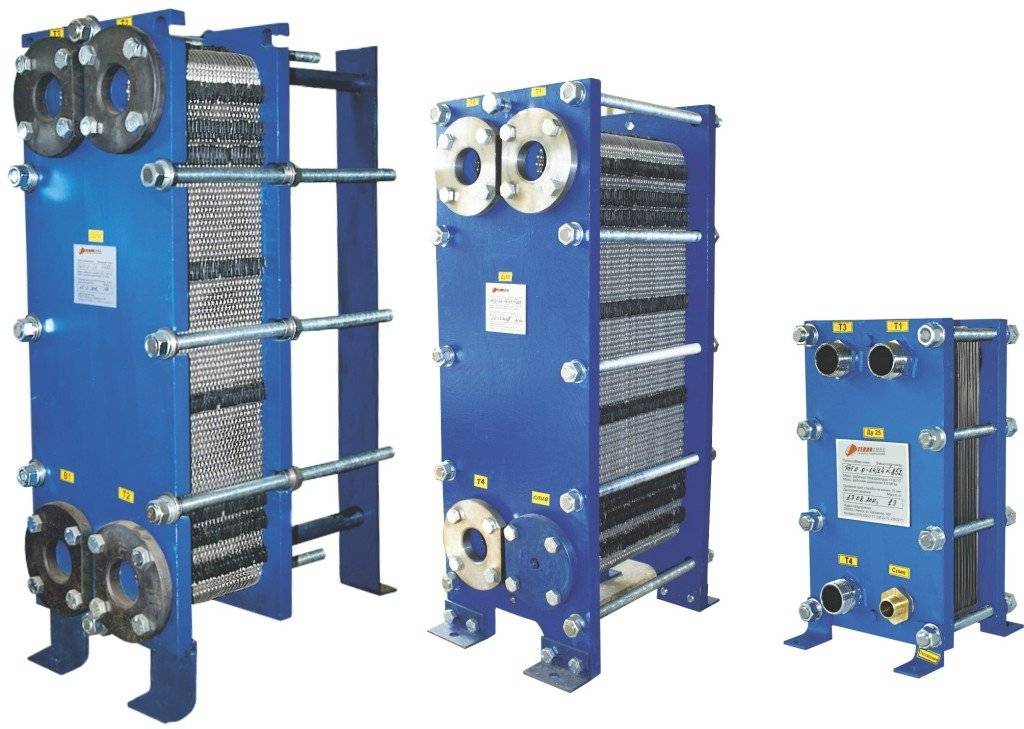

Пластинчатый теплообменник

Конструкция теплообменника такова, что за счет разделения металлическими пластинками потоки воздуха не смешиваются. Это простое инженерное решение обеспечивает более эффективный теплообмен. Для создания подобного оборудования не требуется больших вложений. Благодаря отсутствию подвижных частей, такой прибор прослужит сравнительно долго. В настоящее время КПД таких устройств доходит до 60-65%.

Элементы изготовлены из алюминиевых сплавов. Они не подвержены коррозийным изменениям и обладают высокими показателями теплопередачи.

Роторная система

В таком оборудовании смешивается незначительная часть воздушных потоков, так как изолятором потоков воздуха является щетка с мелкой щетиной. Роторная система занимает большую площадь, чем пластинчатая, но также обладает высоким КПД (до 86% в лучших моделях). Вращающийся ротор и ремень, который его крутит, снижают общую надежность прибора и повышают энергозатраты на рекуперацию.

Жидкостный рекуператор в офисном помещении

Схема жидкостной рекуперации в офисном помещении

Это дорогостоящие модели, при этом КПД у них не выше, чем у аналогичного оборудования. Основным положительным отличием является возможность размещения отдельных блоков на большом расстоянии друг от друга. Поэтому жидкостные рекуператоры применяются в основном в коммерческих зданиях большой площади. В частных жилых помещениях обычно используют пластинчатый или роторный рекуператор воздуха для дома.

Бризер

Система рекуперации воздуха для частного дома и бризер отличаются в своих назначениях. Прямое назначение бризера — нагревать воздух. В нем не происходит процесс теплообмена, поэтому для повышения температуры воздуха потребуется много электроэнергии.

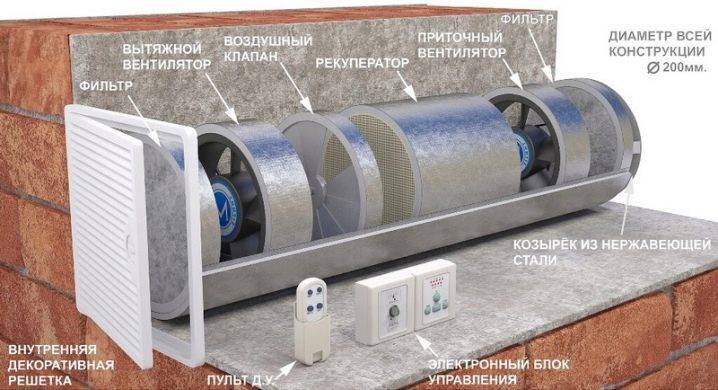

Компактная модель рекуператора

Эта модель – локальная вентиляция с рекуператором в частном доме. Об ее использовании стоит задуматься. Компактные модели можно установить в стенах разных комнат. Они функционируют обособленно, поэтому не требуют подключения к централизованной установке, осуществляющей настройку и контроль работы всех устройств.

В таких моделях за счет встроенных вентиляторов происходит синхронное перемещение двух воздушных потоков. Продуктивность работы изменяется при помощи пульта дистанционного управления. В ночные часы устройство может быть переведено в режим тихой работы.

Чтобы не происходило обмерзание, предусмотрены специальные каналы, рядом с которыми проходит часть теплого воздуха. Но эффективность этой защиты сохраняется только до -15ºС. Активизация режима вытяжки способствует устранению изморози и льда с поверхности теплообменника. Также этот режим справится с очищением воздуха в комнате от удушливого дыма и других загрязнений.

От проникновения мусора с улицы защищает встроенный фильтр. Размер ячеек фильтра подобран таким образом, что не создает особых препятствий для воздушных потоков, но защищает от проникновения насекомых и пуха растений. Для осуществления технического обслуживания с внутренней стороны рекуператора прикреплена съемная крышка.

Виды рекуператоров

Современный рынок вентиляционного оборудования представляет широкий выбор рекуператоров разных типов, отличающихся между собой как по конструкции, так и по способу теплообмена между потоками.

Пластинчатые модели являются самым простым и распространённым видом рекуператоров, отличаются низкой стоимостью и долгим сроком службы. Теплообменник моделей состоит из тонких алюминиевых пластинок, которые обладают высокой теплопроводностью и значительно повышают КПД приборов, который в пластинчатых моделях может достигать 90%. Высокие показатели эффективности обусловлены особенностью строения теплообменника, пластины в котором расположены таким образом, что оба потока, чередуясь, проходят между ними под углом 90 градусов друг к другу. Очерёдность пропуска тёплых и холодных струй стала возможна благодаря загибу краёв на пластинах и герметизации соединений с помощью полиэфирных смол. Помимо алюминия, для производства пластин используют сплавы меди и латуни, а также полимерные гидрофобные пластмассы. Однако кроме преимуществ, пластинчатые рекуператоры имеют и свои слабые стороны. Минусом моделей считают высокий риск появления конденсата и образования наледи, что обусловлено слишком близким расположением пластин друг к другу.

Как выбрать для частного жилья

Пластинчатый рекуператор идеально подходит для использования в частных и загородных домах

КПД устройства напрямую влияет на объем сохраняемой тепловой энергии, срок службы и надёжность рекуператора. Конструкции с ротором наиболее эффективны, но в их работе участвует множество движущихся элементов и требуется электроэнергия. Пластинчатые и трубчатые рекуператоры имеют меньший КПД, но они бесшумны и для их функционирования не требуется электропитание.

Выбор рекуператора для частного жилья в первую очередь должен основываться на требованиях владельца и учитывать, какая система вентиляции присутствует в доме. Для жилого дома оптимально устройство приточно-вытяжной вентиляции с роторным рекуператором.

Эта система будет обладать достаточной мощностью, способной не только осуществлять теплообмен между воздушными потоками, но и регулировать уровень влажность подаваемого воздуха, за счёт регуляции оборотов устройства.

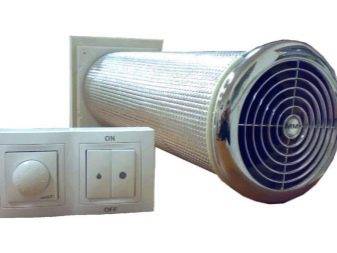

Проветриватель с рекуперацией для квартиры

Если площадь дома небольшая, то вместо роторного рекуператора можно установить устройство с металлическими пластинами. Это сделает систему не только более надёжной, но и позволит сохранить автономность приточной вентиляции.

Для типовых квартир одно из важнейших требований при выборе рекуператора — это его габариты. В большинстве квартир система вентиляции представлена только общедомовой вытяжкой, а поступление свежего воздуха происходит за счёт обычного проветривания.

Для квартир оптимальным выбором будет установка приточно-вытяжных клапанов или установок с рекуперацией воздуха. Это компактные устройства, которые монтируются в стену. Управляющий блок снабжается дистанционным управлением, что позволяет выставить оптимальные параметры вентилирования и нагрева воздуха.

Рейтинг моделей

Выбирая приточно-вытяжную систему с подогревом, многие люди обосновано обращают внимание на Mmotors эко-свежесть 01 standart. Стандарт канала для прохода воздуха тут составляет 100 мм

Производитель гарантирует нормальную установку в стенах толщиной от 0,27 м. Поддерживается оптимальный микроклимат в доме, поскольку воздух на притоке остается свеж даже после прохода через фильтр. Потребление энергии сравнительно невелико, к тому же присутствует и проводной пульт управления.

Стоит отметить:

  • наличие угольного фильтра, подавляющего запахи гари;

  • определитель концентрации углекислоты;

  • пригодность для отдельных помещений, в том числе медицинских учреждений;

  • двухступенчатая регулировка скорости;

  • датчик для замера влажности;

  • малошумный электромотор на очень совершенных радиальных подшипниках.

Суммарная мощность электропривода составляет всего 18 Вт. За час обеспечивается обновление воздуха на площади до 100 кв. м. По желанию добавляется пульт управления, работающий на инфракрасных лучах. Но, разумеется, рынок этой моделью далеко не ограничивается. И многие эксперты полагают, что лучшим выбором может стать настенный рекуператор высокого класса.

Надо только тщательно подбирать линейный размер, чтобы обеспечить совместимость. Для изготовления теплообменников Shuft применяют добротную оцинкованную сталь толщиной минимум 0,7 мм. Поддон для дренажа тоже изготавливают из оцинкованной стали, при необходимости его можно снимать.

Важные особенности:

  • пригодность для жилых, административных и основных производственных объектов;

  • непригодность для систем аспирации;

  • непригодность для воздуха, содержащего токсичные и едкие примеси, муку, пары клея;

  • патрубок для сброса конденсата диаметром ½ дюйма;

  • алюминиевая теплообменная кассета.

Штуцером для отводного канала под конденсат оснащается теплообменник Korf/ PR 40-20. Изготовитель заявляет, что КПД теплообмена может достигать 70%. Пластинчатое устройство, как и предыдущие модели, рассчитано на каналы размером 0,2х0,4 м. Повысить эффективность помогают пластины из алюминия, наибольшая толщина которых не более 0,2 мм. Точный расчет позволяет добиться оптимального баланса между производительностью и механической прочностью.

На 150 кв. м., даже и на 200 кв. м. уверенно рассчитана модель Dantex DV-200HRE. Этот рекуператор отлично поддерживает микроклимат в доме при температурах от — 20 до 40 градусов. Предусматривается использование каналов на 146 мм. Громкость звука при работе в различных условиях заявлена от 32 до 39 дБ. Производитель обещает, что можно будет четко регулировать уровень влажности в доме.

Прочие параметры:

  • внешнее атмосферное давление в статике до 60 Па;

  • эффективность при энтальпии 49/51%;

  • собственная масса устройства 18 кг;

  • электроснабжение от сети напряжением 220-240 В;

  • опция программирования работы по времени;

  • возможность подключения дополнительного электрического нагревателя (внутри или снаружи рекуператора).

RCS 350 отличается более широким диапазоном допустимых температур. Этот аппарат выручит и при — 28, и при +50 градусах. Его суммарная производительность даже выше, чем у предшествующей модели — за час можно обновить воздух на площади 330 кв. м. Это уже вполне достойно даже для крупного частного коттеджа.

Electrolux STAR EPVS-1100 не может похвастать широтой температурного диапазона, тот составляет всего от — 15 до + 40 градусов. Зато производительность рекордно велика — до 1100 кв. м. за 1 час. «Звезда» будет гонять воздух по каналу диаметром 250 мм, создавая при этом шум до 41 дБ. Что, впрочем, все равно не заглушит даже разговора обычным голосом. Наибольшее статическое давление составит 350 Па, а общая масса агрегата равна 66,5 кг.

Изготовление пластинчатого рекуператора воздуха для дома своими руками

Изготовление пластинчатого рекуператора своими руками

Рекуператор воздуха — это дорогое оборудование, рассчитанное на длительный срок использования. Срок окупаемости может варьироваться от 3–8 лет, в зависимости от начальной стоимости агрегата. При возможности устройство для рекуперации воздуха можно изготовить самостоятельно. Для этого лучше всего подойдёт конструкция на основе металлических пластин.

Плюсы и минусы

К преимуществам пластинчатого рекуператора можно отнести:

  • простая и надёжная конструкция, не требующая замены рабочих элементов в ходе эксплуатации;
  • простая технология монтажа без применения специализированного инструмента;
  • КПД до 80% в зависимости от параметров воздуха;
  • минимальные затраты энергопотребления для работы приточного и вытяжного вентилятора;
  • высокий срок службы за счёт отсутствия движущихся частей и износа деталей;
  • возможность модернизации путём добавления большего количества пластин.
  • при отсутствии электроэнергии воздух транспортируется по системе вентиляции за счёт естественной тяги.

Главным недостатком пластинчатого рекуператора является образование конденсата на рабочих элементах. При низкой температуре воздуха влага замерзает, что приводит к падению пропускной способности вентиляции. Для решения проблемы применяются специальные устройства, которые прогревают конструкцию рекуператора.

Необходимые материалы

Материал для сборки пластинчатого теплообменника

Для изготовления пластинчатого рекуператора потребуется следующий материал:

  • оцинкованный металл толщиной 0,7–1,5 мм, текстолит, полипропилен или поликарбонат общей площадью 7–8 м2;
  • тонкие деревянные рейки, пробковая подложка или оргстекло толщиной 2–3 мм;
  • нержавеющий металл, пластик, фанера или древесно-стружечная плита;
  • пластиковый или металлический фланец для воздуховода в количестве 4 шт.;
  • стальной уголок 20×20 мм;
  • силиконовый герметик;
  • оцинкованные саморезы.

Для равномерной циркуляции воздуха потребуется приобрести 2 вентилятора нужной мощности. В качестве фильтров можно использовать специальные бумажные изделия для вентиляции, которые требуют замены раз в 3–4 месяца.

Технология изготовления

Проклейка изоляционной прокладки на металлическую пластинку

Перед изготовлением рекуператора потребуется подготовить электролобзик, ножовку по металлу, шуруповёрт, молоток, строительный нож, перчатки и защитные очки. Технология изготовления пластинчатого рекуператора состоит из следующего:

  1. Листовой металл нарезается с помощью ножовки по металлу на пластины размером 20×30, 30×30 или 30×40 см. Размер пластин зависит от габаритов и расчётной мощности рекуператора. Желательно, чтобы общая площадь подготовленных пластин была не менее 3–4 м2.
  2. Из тонкой деревянной рейки или пробковой подложки нарезаются прокладки шириной 1–1,5 см. Длина равна длине пластины. Далее, из фанеры или ДСП выпиливается 2 полотна такого же размера, как и пластины.

  3. На каждую металлическую пластину приклеивается три прокладки — одна по центру и две по противоположным сторонам. После приклейки все пластины собираются в стопку. Для этого каждая полоса промазывается универсальным клеем, после чего панели укладываются друг на друга.
  4. При укладке каждая последующая панель поворачивается на 90о. Полученная стопка панелей аккуратно прижимается грузом. Для этого сверху укладывается прокладка из дерева, на которую можно положить груз весом 5–7 кг.
  5. Стальной уголок подгоняется по высоте стопки с панелями. Всего потребуется 4 заготовки, которые прикручиваются по углам стопки. Для крепления используются оцинкованные саморезы.

  6. Приступают к сборке корпуса из фанеры, ДСП, пластика или металла. Высота и длина корпуса будет равна диагонали пластинчатого элемента, а ширина — высоте стопки с пластинами. После раскройки выполняется сборка корпуса с помощью шуруповёрта и саморезом.
  7. После сборки корпуса на его боковые стенки наносится разметка под монтаж фланцев. Диаметр отверстия должен быть равен сечению воздуховода. Для пропила используется электролобзик. В завершение в отверстия устанавливаются фланцы.

  8. Внутри корпуса монтируются направляющие под теплообменный короб. Направляющие можно изготовить из уголка. Для фиксации направляющей к коробу используются саморезы и силиконовый герметик. После производится сборка рекуператора. Теплообменный блок помещается в корпус.

Если в корпусе предусмотрено место, то на входе воздушных потоков закрепляются бумажные или тряпичные фильтры и вентиляторы. После сборки рекуператора можно переходить к монтажу в существующую систему вентиляции.

Приточно вытяжная вентиляция своими руками – монтаж естественной вентиляции

Особенностью естественной вентиляции является то, что в ее комплекте отсутствуют какие-либо энергетически зависимые элементы, поэтому можно говорить о полной экономии средств. Естественная вентиляция обладает достаточно простым строением. Ее установку лучше всего делать после окончания работ по штукатурке, перед этапом отделки стен. Наиболее правильным решением будет сделать отверстие в процессе постройки дома, в случае если речь идет о монтаже вентиляции в частном здании.

Прежде всего, необходимо выбрать соответствующее место, где будет установлен клапан. В случае, если он будет монтироваться в стене за батареей, то ее необходимо предварительно снять. К стене следует приложить купленный прибор и сделать разметку на стене по его периметру с помощью маркера. Далее, с помощью перфоратора нужно сделать в стене канал с уклоном примерно в шесть градусов по направлению к улице. Это необходимо, чтобы по нему стекал конденсат. Затем, в проделанное отверстие нужно проложить слой утеплителя и трубу. В некоторых случаях также используется монтажная пена. Далее, следует надеть корпус таким образом, чтобы он не соприкасался непосредственно с трубой. С помощью карандаша нужно наметить, где будут крепления, и высверлить под них отверстия. Сам корпус нужно прикрепить посредством саморезов и дюбелей. Важный момент: в некоторые комплекты может входить шумопоглотитель – его следует установить в корпус. Шумополготитель поможет улучшить звукоизоляцию в помещении.  После этого нужно проложить теплоизоляцию корпуса и закрыть его крышкой. Со стороны улицы входное отверстие также нужно соответствующе оформить. На него надевается специальная защитная решетка. Качественная вентиляция напрямую связана с законами физики. Так, если отсутствует баланс между оттоком и притоком воздуха, то от сделанного отверстия не будет никакого эффекта.
