Вентиляционный обратный клапан: назначение, виды, установка

Установка вентиляционных клапанов

Приточный

Перед тем как приступить к монтажу приточного клапана, нужно определиться с местом его размещения. Для этого предварительно должна быть составлена схема вентиляционной системы, в соответствии с определенными правилами. оптимальнее доверить работу над таковой схемой экспертам.

Предстоящая же инструкция по монтажу выглядит следующим образом:

  • Прежде всего нужно измерить толщину стенки и купить изделие подходящей длины. В продаже возможно отыскать устройства с трубой от 0,4 до 1 м.
  • По окончании того как место размещения устройства будет выяснено, необходимо пробурить отверстие в стенке. Диаметр должен иметь маленький запас, дабы труба имела возможность вольно пройти в отверстие.
  • По окончании установки трубы все щели нужно запенить, дабы стыки были герметичными.
  • После этого снаружи устанавливается защитная решетка, а в монтируется сам клапан, в соответствии с инструкцией от производителя.

Вытяжной

Монтаж вытяжного клапана подразумевает наличие вентиляционных каналов, каковые смогут размешаться в стенке либо в перекрытии.

В большинстве случаев вытяжные отверстия с клапанами устанавливают в технических помещениях:

  • На кухне;
  • В туалете;
  • В санузле и т.д.

Наличие в этих помещениях вытяжных элементов достаточно, дабы обмен воздуха осуществлялся во всех помещениях, поскольку его циркуляция происходит через щели в дверях.

Целый монтаж сводится к соединению конструкции с этими каналами. В большинстве случаев, элементы соединяются фланцевым методом. По окончании того как сам клапан будет соединен, на стену либо потолок накладывается верхняя решетка, которая значительно чаще крепится к поверхности при помощи саморезов.

Вот, пожалуй, и все главные моменты, каковые нужно знать о вентиляционных клапанах при обустройстве системы.

Нормы и требования к кухонным вытяжным системам

Перед тем как попытаться сделать небольшой ремонт, выполнить замену или монтаж новой вытяжки, логически будет правильным сначала разобраться в нормативных документах, СНиПах, регулирующих нормы и основные требования к вытяжным системам на кухне.

Особенность проблемы заключается в том, что большая часть строительных норм и правил создавались уполномоченными разработчиками еще в 80-90х годах прошлого века именно под естественную вентиляцию. Отдельных норм для планировки и монтажа электрической вытяжки в помещении кухни просто не существует. Для планирования вытяжки с принудительным удалением воздуха, циркулирующего над плитой или варочной поверхностью кухни, приходится интерпретировать общие нормы и условия, разработанные под обустройство обычной системы вентиляции.

Специалисты рекомендуют выбирать характеристики вытяжки для кухни и схему монтажа на основе двух основных параметров:

  • Производительность электровентилятора вытяжки по воздуху, потребный расход рассчитывается или выбирается по табличным зависимостям и условиям, определенным СНиПами №№ 2.08.01-89, 2.08.02-89, раздела «Жилые здания»;
  • Размеры приемного диффузора и вытяжки, установленной над варочной поверхностью или газовыми конфорками, высота, на которой выполняется монтаж устройства, привязка к размерам кухни регулируется СНиП № 2.09.04-87 раздела «Газоснабжение».

К сведению! Производительность и схема установки вытяжки всегда «привязывается» к количеству воздуха, притекающего в помещение с улицы через фрамуги, вентиляционные щели и окна.

Должен соблюдаться баланс между притекающим извне воздухом и мощностью электровентилятора вытяжки. Если в дополнение к «глухому» монтажу окон в кухне будет установлена мощная вытяжка, то в кухонном помещении будут собираться все запахи и загрязненный воздух со всей квартиры.

Существует даже опасность опрокидывания потока. Например, если одновременно с вытяжным зонтиком над плитой в кухне в центральную вентиляционную трубу врезано окно естественной вентиляции. При малейшей попытке включить электровентилятор на полную мощность в старом вентиляционном канале воздушный поток может возвращаться через старое окошко.

Рекомендации по выбору

Возвратный элемент выбирается в зависимости от схемы вентиляции и места установки:

  1. Для подключения кухонной вытяжки используйте «хлопушку» гравитационного действия, соответствующую по форме воздуховода. Задача этого клапана – сохранение естественного воздухообмена во время бездействия вентилятора.
  2. Решетка с мембранным клапаном (самодельная или заводская) ставится в проем вытяжной шахты, если тяга опрокидывается порывами ветра. От запахов лучше избавляться другим методом – установить стеновые приточные клапаны для возобновления нормального воздухообмена.
  3. В частных домах воздуховод местной вытяжки нередко прокладывается напрямую через внешнюю стену. Чтобы холодный воздух не задувало ветром внутрь вентканала, снаружи установите многостворчатую вытяжную решетку.

Варианты подачи свежего воздуха в комнаты с помощью приточного оборудования

В системах механической вентиляции с принудительной подачей воздуха клапаны используются согласно схеме и спецификации, составленной проектировщиком. Не советуем разрабатывать подобный воздухообмен самостоятельно – ошибок избежать не удастся, а цена переделок выйдет слишком высокой.

Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

  • модель прикладываем к входу в вытяжку;
  • намечаем существующие отверстия крепления;
  • при отсутствии крепежных отверстий сверлим их сами;
  • загоняем в них дюбели;
  • устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

Устройство принудительной вентиляции и его плюсы и минусы

Довольно удобно, когда при появлении какого-либо запаха на кухне или сырости в ванной можно включить вентилятор, который достаточно быстро удалит нежелательный воздух из помещения. Часто подобные приборы устанавливают на окнах либо форточках. И все же помимо положительных качеств они имеют и отрицательное, такое как необходимость подведения к ним электроэнергии.

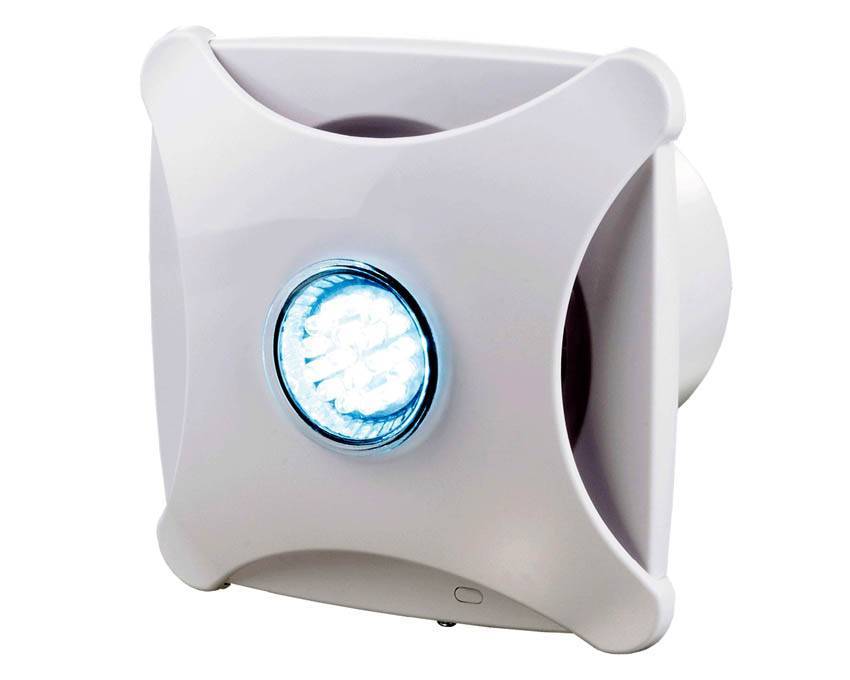

А такое устройство с подсветкой будет элегантно смотреться на потолке

И все же бывают случаи, при которых без принудительной вентиляции не обойтись, и о них уже упоминалось ранее. Однако, самое интересное, что устройства требующие подключения могут быть как стационарными, так и мобильными. И если подобрать вентилятор со встроенным обратным клапаном непосредственно под размер форточки, то ставить его можно будет только в необходимые моменты. В остальное же время он будет убираться. Для подобных устройств не требуется выделенного подключения, т.к. на время их можно запитать и через удлинитель.

Попробуем рассмотреть такие устройства, чтобы понять, как они работают.

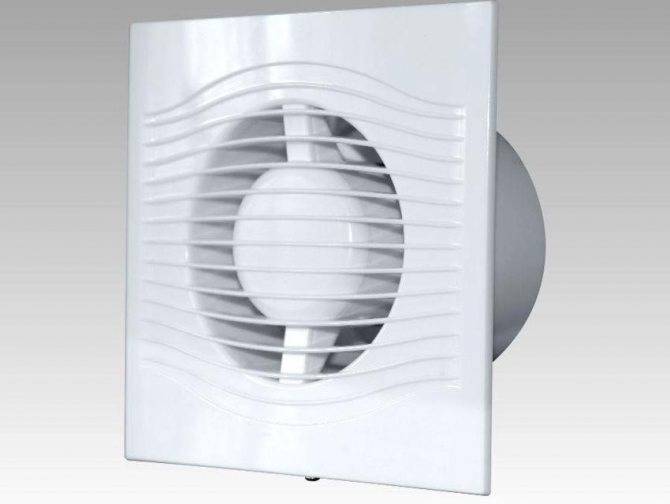

Совмещенный с вентилятором клапан довольно популярен у покупателей

Каким образом взаимодействует обратный клапан с вентилятором

При установке вентилятора на окне комнаты появляется возможность более быстрого ее проветривания. При подаче напряжения лопасти начинают вращаться, вытягивая воздух из помещения и открывая лепестки клапана. Ну а при отключении клапан закрывается, перекрывая доступ холодного уличного воздуха в квартиру. Как можно понять, суть устройства элементарна.

Так же есть возможность установки клапана с механическим приводом, когда хозяин сам, вручную, может закрыть его или же открыть. По сути, именно по такому принципу работает и обратный клапан на вытяжке с вентилятором. Разница лишь в расположении – горизонтальном или вертикальном.

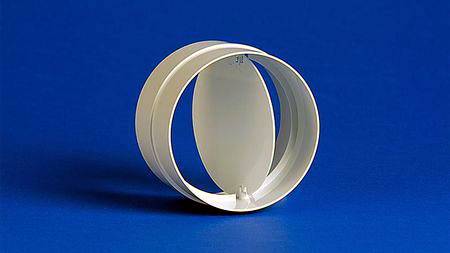

Бабочка на встраиваемой вытяжке

Вентиляционная решетка с обратным клапаном: как ее установить

Подобное устройство очень удобно не только в использовании, но и в установке. Дело в том, что специальных навыков для ее монтажа, как и специализированного инструмента, не потребуется. Достаточно демонтировать старую решетку, а на ее место установить новую, оборудованную обратным клапаном.

По сути, работая как жалюзи, развернутые в обратную сторону, устройство и регулирует потоки воздуха. При помощи такой, оборудованной обратным клапаном решетки для вентиляции и отсекаются посторонние запахи, равно как и холодный уличный воздух. Что касается приобретения подобных устройств, то с ним никаких проблем не возникает. Да и стоимость вентиляционных решеток с клапаном в наши дни достаточно приемлема.


Установка «с нуля». Без клапана при такой вентиляции не обойтись

Тройники на вытяжку и способы их применения

Не секрет, что при установке встраиваемой вытяжки необходим тройник, который позволит как подключить оборудование к системе вентиляции, так и оставить естественный воздухообмен в помещении. В наше время их производится довольно много, причем различных модификаций. Интерес вызывают как раз тройники для вытяжек с обратными клапанами, при этом количество их может быть различным.

Обычно встраивается два обратных клапана – на вытяжку и на естественную вентиляцию, но иногда устанавливают дублирующий – на общую трубу. Вообще, тройники с обратными клапанами для вентиляции используются не столь часто. Считается, что одной воздушной заслонки на вводе вполне достаточно. Но тут, конечно, на вкус и цвет.

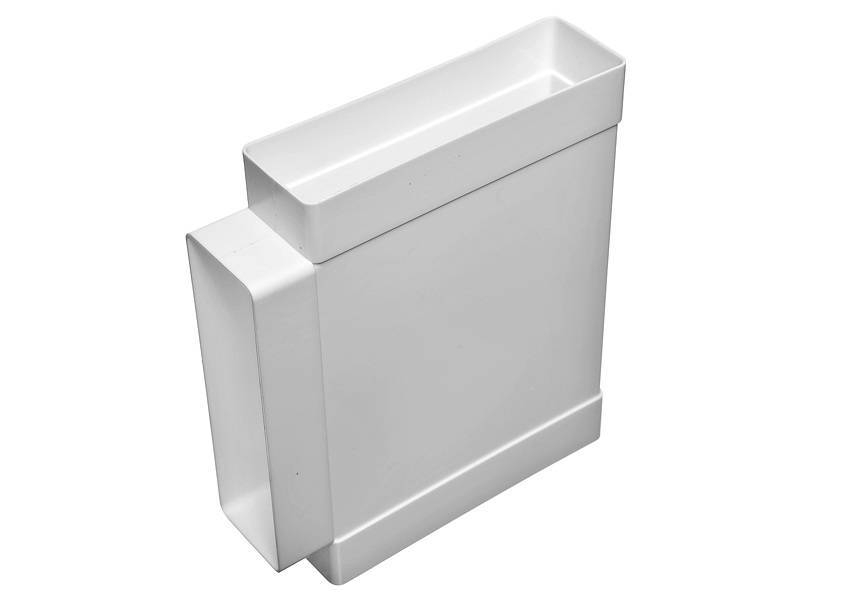

Внешний вид тройника для вентиляции

Установка обратного клапана на вытяжку в кухне

Как раз такое расположение воздушной заслонки наиболее распространено. Что ж, это вполне закономерно, ведь поставить один обратный клапан для вытяжки намного дешевле, чем приобретать тройник с двумя или тремя. К тому же, чаще всего, в современных устройствах принудительной вентиляции уже установлены подобные устройства. И если обычная вытяжка с обратным клапаном старого образца еще может пропустить назад небольшое количество воздуха, то более новые модели лишены подобной «болячки».

Мнение эксперта

Андрей Павленков

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО «АСП Северо-Запад»

Спросить у специалиста

“В некоторой технической документации значится, что встроен антивозвратный клапан для вытяжки. Что это такое нужно запомнить. По сути это тот же обратный клапан, но срабатывает он намного быстрее и тем самым предотвращает даже малейшее попадание внешнего воздуха. Но что можно сказать совершенно точно – работает он лишь с принудительной вентиляцией, либо подключается к сети и управляется автоматически.”

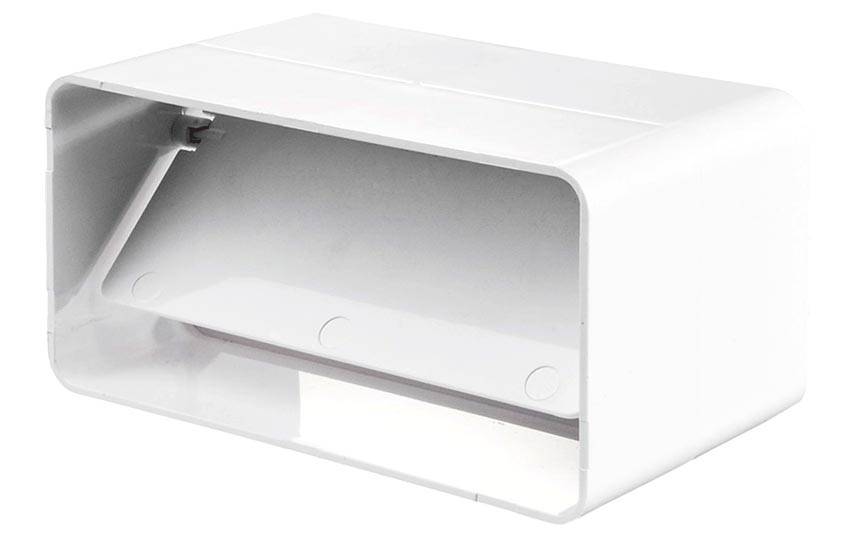

А это уже прямоугольный клапан для него

Место установки обратного клапана при подключении вытяжки на кухне

Наша кухня в квартире нового дома. В кухне имеется большой вентиляционный канал, в котором есть небольшое отверстие прямоугольной формы, закрытое решеткой. Как правильно подключить гофру от вытяжки? Если на стенку вентиляционного канала установить стандартный выпуск с отверстием под гофру, то будет закрыт выпуск воздуха для естественной вентиляции.

В продаже есть конструкция с отверстием под гофру и ниже небольшая решетки для естественной вентиляции.Но при такой конструкции может происходить обратный выпуск потока воздуха из вытяжки в кухню. В каком месте лучше установить обратный клапан при такой конструкции?

Добрый день, Илья

Большое спасибо за внимание, оказанное нашему ресурсу

По существу вашего вопроса поясняем:

Вы совершенно правы, пытаясь сохранить естественную вытяжку в вашей квартире при подключении кухонного зонта. Подключить кухонный зонт и установить обратный клапан на один воздуховод можно несколькими способами.

Поставить вместо выбранной вами вентиляционной решетки, две, со стандартным выпуском под гофру.

К верхнему выпуску подключить вытяжной зонт, посредством гофры, а на второй выпуск (нижний) установить обратный клапан.

Работа вентиляции, в таком случае будет выглядеть так: при включении вытяжки воздух будет заходить выше клапана. Часть воздушного потока заставит закрыться заслонку обратного клапана. Когда вытяжной зонт будет выключен, заслонка клапана откроется. При таком решении вы можете использовать для подключения кухонного зонта не только гофру, но и прямоугольные вентиляционные трубы, которые имеют лучший дизайн и аэродинамические характеристики, чем у гофрированного воздуховода. Правда придется использовать переходник с круглого сечения на прямоугольное.

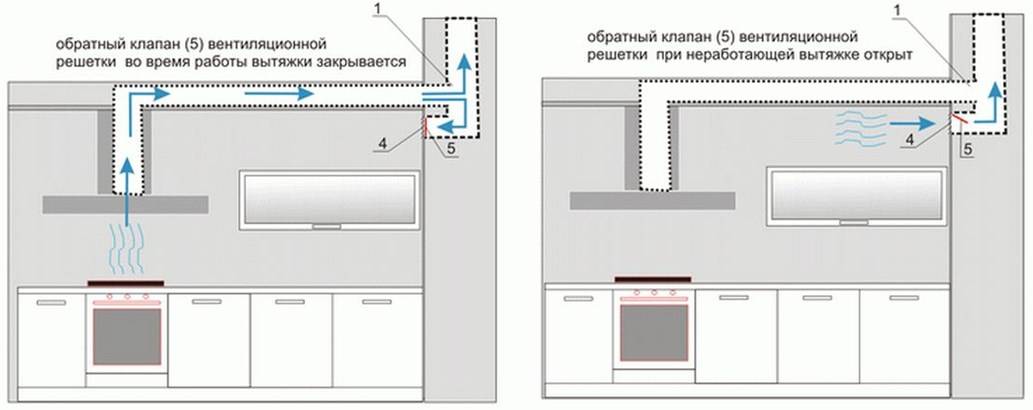

Движение воздушных потоков и работу обратного клапана хорошо видно на рисунке.

Поставить один стандартный выпуск и подключить к нему одной стороной пластиковый тройник. К отводу, который находится в средине тройника, подсоединить гофру вытяжного зонта. В торец тройника установить обратный клапан

Для большей наглядности, обратите внимание на фото, представленное ниже

Принцип работы, вентиляционной системы будет такой же, как и в первом примере. Включается вытяжка – обратный клапан перекрывает выход воздуха в кухню. Вытяжка выключается – клапан открывается для естественной циркуляции воздушных масс.

Одно из основных требований для качественной работы естественной вентиляционной системы – это наличие достаточного притока воздуха.

Я, Роман- выдаю свою НОРМУ подключений обратных клапанов вытяжек кухни для жителей России! Установить ДВА обратных клапана на одной общей панели подключенной к вентиляционному каналу бетонной стены кухни: Обр.клапан№1- далее подключается плоской(или круглой) профилью …идет до вытяжки-далее переходник с плоского на круг и входит в вытяжку! Обр.клапан №2 подключается непосредственно к пластмассовой решетке- работающей только на кухонное помещение! При обратном забросе венитяции домах : ОБА ОБРАТНЫХ КЛАПАНА ЗАКРЫВАЮТ и помещение кухни и всю систему вытяжки от нечистот. Ранние варианты чужих- вредительство. С уважением Роман.

Классификация клапанов

По конструктивным особенностям клапаны для вентиляции разделяют на 4 группы:

Одностворчатый гравитационный. Выходящий из помещения поток давит на створку механизма, распахивая её для прохода воздуха. Подобный клапан для вентиляции может работать от внутреннего/наружного противовеса либо от смещения оси, на которой зафиксирована створка;

Двустворчатый пружинный. Вентиляционный клапан-бабочка с двумя шторками, складывающимися при сильном внешнем давлении и захлопывающимися при его отсутствии. Монтируется под любым углом. Рекомендован для принудительной вентиляции с вытяжкой.

Жалюзи на вентиляционную решётку. Работают по гравитационному принципу. Могут быть смонтированы во всю решётку либо только на вентиляционный проход.

Мембранный. Действует от изменения потоком воздуха положения гибкой пластины: при одном направлении она будет открыта, при другом – закрыта. Мембрана не будет деформироваться при наличии дополнительных рёбер жёсткости.

По материалу изготовления вентиляционные клапаны могут быть пластиковыми и стальными. По форме различают круглые и прямоугольные устройства. Выбор зависит от размера и очертаний сечения трубы. Диаметр круглых бытовых клапанов – от 10 до 15 см. Для промышленных вентиляционных систем рекомендовано сечение от 15 до 100 см.

По методу управления механизмы бывают:

  • Электрические. Работа происходит совместно с другими частями приточно-вытяжной вентиляции в автоматическом режиме. Электроприводы позволяют регулировать систему при помощи пульта либо путём установки специальной программы.
  • Ручные. Если электрический привод позволяет регулировать положение створки автоматически, то здесь необходимо участие самого пользователя.

По способу установки воздушные клапаны для вентиляции делятся на 2 типа: оконные и стенные.

Оконные

Устанавливаются в металлопластиковые окна. С одной стороны, такой способ монтажа кажется идеальным. С другой стороны, у него есть ряд существенных недостатков:

  • Для сохранения площади остекления приточный клапан должен быть выполнен в виде щели. В результате формируется высокое гидравлическое сопротивление, при котором невозможна установка фильтра.
  • Высокая стоимость. Качественное изделие стоит как половина всего окна.
  • Невозможность монтажа в уже установленный стеклопакет.
  • Необходимость в помощи квалифицированных специалистов.

Стенные

Более функциональным и бюджетным вариантом считается клапан, вмонтированный в стену. Устройство имеет вид пластиковой гильзы с фильтром и шумоизоляцией. Его наружная сторона закрыта козырьком и сеточкой, внутренняя – декоративной решёткой с заслонкой.

К недостаткам стенового клапана вентиляционного относят лишь трудоёмкость установки. Плюсов же намного больше:

  • Пропадает необходимость в частом открывании/закрывании окна.
  • Возможность регулировки качества поступающего воздуха.
  • Практически незаметный либо, не портящий интерьера, внешний вид.
  • Доступная стоимость.

Устанавливают стеновой воздушный клапан без привязки к монтажу металлопластикового окна. Кроме того, он может быть расположен непосредственно над радиатором отопления (при наличии свободного места).

Клапаны для вентиляции в частном доме/квартире монтируются горизонтально либо вертикально. Конкретный способ зависит от особенностей воздуховодов

При выборе устройства стоит обратить особое внимание на его пропускной способности, то есть количестве воздуха, проходящего сквозь клапан за единицу времени

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

  1. Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
  2. На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
  3. В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Кроме того, стоит учесть следующие правила:

  1. Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
  2. Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Применение обратного клапана

Вентиляция естественного типа

Применим как в приточной так и в вытяжной вентиляции. В наружной стене домов монтируют приточный вентиляционный клапан, оснащенный обратным клапаном или заслонкой. Он может комплектоваться фильтром очистки воздуха. Использование приточного клапана в естественной вентиляции обеспечивает хороший доступ чистого воздуха в жилище с предохранением от обратной тяги и сохранением тепла. Вентиль или задвижка позволяют регулировать интенсивность потока воздуха.

Также есть смысл устанавливать на приточные воздуховоды решетку с подвижными жалюзи. Они направляют воздушный поток только внутрь помещения.

Клапаны для естественной вентиляции

Применение гибкой мембраны в вентиляционной решетке на кухне просто необходимо, где мощный поток от вытяжки и других помещений выводится в одну шахту, чтобы предотвратить его возвращение. Мембранная конструкция просто обязана быть очень чувствительной к малейшим движениям воздуха, так как при естественном воздухообмене большого давления не бывает.

В природной вентиляции нельзя применять двухлепестковый клапан с пружинами, требующий для открывания большого давления. В этой системе эффективнее работает устройство с одним лепестком.

Применение в случае принудительной системы

Хорошо совмещается такое приспособление с механическими устройствами для вытяжки, например, кухонная вытяжка. Установку его производят вместе с вытяжкой.

В моделях, где вытяжка с обратным клапаном идет в комплекте, он выполняет роль заслонки. При выключенной вытяжке заслонка закрывает канал, препятствуя проникновению на кухню запахов из общего канала. Воздуховод от вытяжки не должен закрывать проем выхода в общую вентиляционную шахту, оставляя его для естественной вентиляции. Помимо решетки можно установить однолепестковый клапан или вентилятор с клапаном.

В более мощных вытяжках применяют клапан-бабочку. Подобные конструкции влекут дополнительные затраты. Канал от вытяжки выводят напрямую на улицу через внешнюю стену, выводя напрямую отработанный воздух. Чтобы в дом не проникал холодный воздух, на стене снаружи устанавливают инерционную решетку.

Вывод воздуховода от кухонной вытяжки на улицу

Внутри дома или квартиры для организации правильной циркуляции воздуха во всех помещениях устанавливают инерционные решетки в межкомнатных стенах, а чаще в двери. Такие инерционные решетки способствуют воздушному движению по направлению из комнат в сторону кухни, к общему вентканалу, а не наоборот.

Тройник с обратным клапаном и его применение

Для качественного воздухообмена, при монтаже воздуховодов, используют специальные тройники, которые позволяют грамотно совместить естественную и принудительную вентиляцию.

Примерная схема вытяжной вентиляции с обратным клапаном

По причине неэффективной вентиляции в ванной комнате и санузле часто наблюдается застой сырости и образование плесени. Для предотвращения поступления сторонних запахов, а также для быстрого удаления влаги служит вытяжка, совмещенная с обратным клапаном. Но мощность вентилятора не должна быть большой, чтобы центральный вентканал успевал справляться с воздушным потоком.

Следует помнить, что необходимо регулярно чистить все запорные и регулирующие устройства для поддержания их работоспособности.

Крепление к стене навесной или купольной модели

Данные модели широко распространены, т. к. имеют простую конструкцию и подходят для установки в небольших кухнях. Подключение кухонных вытяжек навесного и купольного типов производится схожим образом. Их крепление выполняется на стену. У таких моделей на задней стенке присутствует 4 отверстия для навешивания устройства. Как к навесной, так и к купольной вытяжке в большинстве случаев производители прилагают специальный трафарет, на котором указано расположение крепежных элементов.

Сначала необходимо отмерить рулеткой расстояние от плиты до места расположения вытяжки. После этого по отмеренной точке нужно с помощью уровня прочертить ровную горизонтальную линию, которая будет выступать ограничителем. По этой отметке должна располагаться нижняя часть корпуса. После этого с помощью трафарета нужно нанести метки для крепежных элементов. Делаем отверстия в отмеченных местах перфоратором или дрелью. В них вставляются пластиковые заглушки дюбелей и вкручиваются шурупы.

Обязательно нужно замерить высоту аппарата. При необходимости требуется укоротить верхнюю часть трубы, т. к. корпус аппарата не должен опускаться ниже ранее прочерченного ограничителя. После этого проводится монтаж вытяжки на стену и ее фиксация. Затем крепится воздуховод.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

  1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
  2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
  3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
  4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

  • Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
  • Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
  • Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
  • Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

  • Латунные — надежные и износостойкие, чаще всего применяются в быту.
  • Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
  • Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

  • Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
  • Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
  • Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

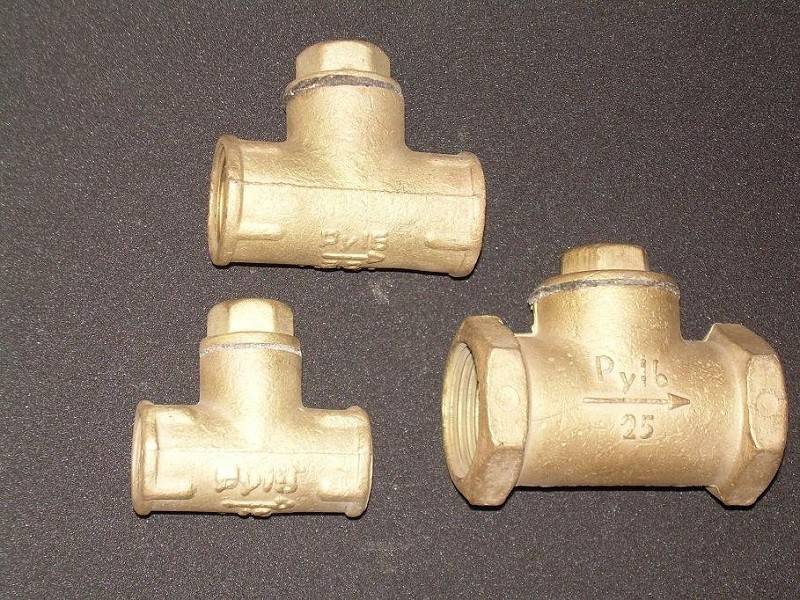

Муфтовый обратный клапан

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
