Что такое вентиляционный анемостат

Назначение диффузоров

Любая вентиляция предназначена для подачи некоторого количества воздуха в необходимую зону или удаления его наружу. Для этого применяется большое количество устройств и механизмов: движение воздуха осуществляется механическими вентиляторами или под действием перепада давления в естественных системах; транспортировка его проводится в основном по различным воздуховодам (гибким и жестким), а распределения заданного количества воздуха или забор его из конкретной точки осуществляется воздухораспределительными устройствами.

Они предназначены не только для подачи воздуха в помещение, но и для обеспечения распределения потоков определенным образом. Представим, как поток воздуха выходит из отверстия, в котором нет ни решетки, ни диффузора. В таком случае воздух рассеивается недалеко от отверстия без определенного направления.

В общем, назначением любого диффузора является:

• подача или забор воздуха из помещения;
• создание определенных воздушных потоков нужной силы и направления.

Также существуют устройства, которые не только выполняют указанные функции, но и при этом позволяют регулировать объем перемещаемого воздуха, а также полностью перекрывать его движение.

Также рассматриваемые изделия выполняют функции элемента декора помещения

Именно поэтому важно выбрать не только технические характеристики, но и внешний вид изделия, для того чтобы оно хорошо вписался в дизайн

Потолочный диффузор: монтаж

Есть два способа подключения диффузоров к вентканалам: напрямую или через адаптер (камеру статического давления). Более правильный — второй вариант, но он требует большего зазора между базовым и декоративным потолком.

Если форма и размеры потолочных диффузоров и вентиляционных труб совпадают

Чтобы подключить потолочный диффузор напрямую к вентиляционным трубам (отводам) в месте установки в вентиляционной трубе ставится тройник/разветвитель. В свободный — третий — выход и ставится устройство.

Вырезать отверстие прямо в трубе под его установку — неверное решение. Корпус выступает за пределы трубы, затрудняя движение воздуха, производительность системы падает, со временем еще образуется пылевая пробка, которая вообще может перекрыть просвет. В общем, такого стоит избегать.

Подбирать отводы от основной трубы надо так, чтобы их было удобно соединять с диффузорами. К круглому отводу от воздуховода не составит труда подключить круглый диффузор, а к прямоугольному — прямоугольный

Важно также чтобы их размеры совпадали. Вот эту простую истину надо помнить при создании системы, выбирая тройники или делая отводы с соответствующими параметрами

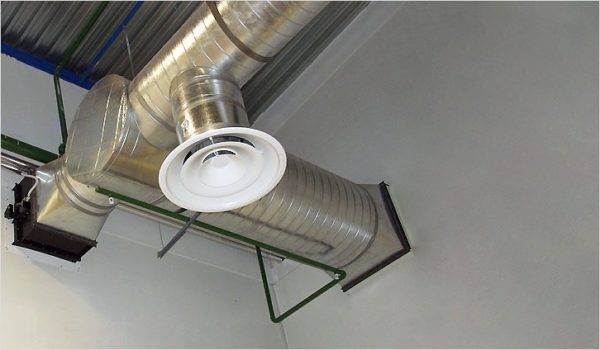

При совпадении формы и размера установить потолочный диффузор не проблема

Совпадающие по размерам диффузоры устанавливают в вентканалы просто вставляя их. Небольшие по размерам и весу модели можно фиксировать к коробу при помощи герметика (силиконовый нейтральный). Так обычно крепят модели с круглым основанием.

Для подвесных потолков различных видов (гипсокартонных, пластиковых, Армстронг) разработана специальная система фиксации —  Clip in. Она представляет собой распорки типа тех, что можно увидеть на встраиваемых потолочных светильниках.

Более массивные квадратные/прямоугольные модели крепятся к стенкам короба при помощи саморезов или на подвесах к потолку. Первый вариант проще, но его лучше не использовать, так как на торчащем винте самореза собирается пыль. Разве что в конструкции предусмотрены специальные выступы под крепеж. В противном случае со временем в месте, где торчит саморез, образуется солидная пробка, мешающая прохождению воздуха.

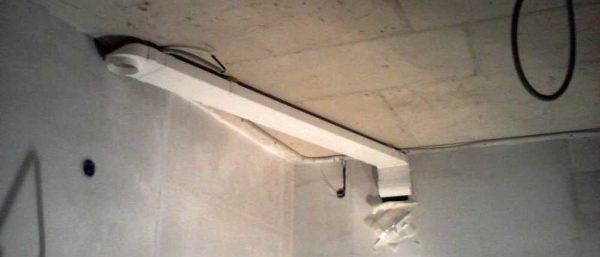

Пример использования переходника —круглый потолочный диффузор подключается к прямоугольному вентиляционному каналу

Если отвод сделан из гофрированного материала или есть желание сделать все «правильно», тяжелые корпуса подвешивают к потолку на шпильках или подвесах.

Использование адаптеров

Адаптеры или камеры статического давления помогают избежать такого неприятного явления, как сквозняки. В этом резервуаре происходит равномерное перераспределение воздуха, который идет ровным потоком по всей поверхности решетки. Но у этих устройство есть существенный недостаток — они «крадут» высоту потолка. Модели с боковым подключением имеют меньший размер, но места все равно отнимают достаточно.

Виды адаптеров для вентиляционных потолочных диффузоров

Чаще всего камера статического давления представляет собой параллелепипед, к нижней части которого крепится диффузор. Сверху или сбоку есть выход для подключения вентканала. Он может быть любой требуемой формы: круг, квадрат, прямоугольник, овал.

Есть адаптеры:

• Со встроенным поворотным клапаном. Если модель диффузора не предусматривает регулировку, это можно сделать при помощи адаптера.
• Со съемным фильтром. Они позволяют еще и очистить поступающий воздух.
• С рассекателем воздушного потока. Это лист металла с мелкой ячейкой. Ставится на  мощные приточные системы, позволяет равномерно распределить воздушный поток по всей поверхности решетки. .

Изготавливают камеры статического давления для диффузоров вентиляции чаще всего из оцинкованной стали. Толщина листа — 0,5-0,8 мм. Есть фирмы, которые сделают устройство по вашим параметрам. Также в продаже есть стандартные адаптеры — для стандартных решений. Они могут быть сделаны из стали (оцинкованной, нержавеющей) или из пластика.

Пластиковые адаптеры стыкуются с гофрой или пластиковыми воздуховодами

При необходимости камеру статического давления обшивают утеплителем. Это необходимо чтобы при взаимодействии теплой поверхности адаптера и холодного воздуха, на нем не выпадал конденсат.

Один из способов установки адаптера для диффузора вентиляции

Если диффузор подключается через адаптер, основная задача — закрепить это устройство. Если это подвесной потолок, крепить камеру можно к профилям. В случае с натяжным потолком придется ее подвешивать к основному потолку. Способы известны: шпильки или перфорированные подвесы.

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

• круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
• регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
• монтажных фланцев для удержания устройства в потолке или стене.

Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Рейтинг лучших пластмассовых анемостатов

ERA 12,5АПП

Универсальное устройство, которое изготавливается из прочного материала и способно обеспечить хороший приток и вытяжку воздуха. Диаметр фланца составляет 125 мм, что является хорошим решением и подойдет для большинства общественных помещений и квартир. Установка не занимает много времени, главное соблюдать порядок выполнения работ.

Тип решетки – накладная. Общий диаметр конструкции – 197 мм, поэтому изделие не займет много места. Пластик покрыт защитным слоем, который не желтеет от попадания УФ света. Прочностные показатели не такие высокие, как у стальных конструкций, но для установки в помещении, где высокая влажность оборудование подойдет лучше всего.

вентиляционный анемостат ERA 12,5АПП

Достоинства:

• Не подвергается коррозии;
• Не желтеет;
• Низкая стоимость;
• Оптимальные габариты;
• Высокий срок службы.

Недостатки:

AIRONE вытяжной Д 100 мм

Качественное устройство, которое предназначено для установки в приточно-вытяжных системах. Также некоторые строители рекомендуют использовать анемостат для кондиционирования или организации воздушного отопления. Чтобы упростить соединение с круглым воздуховодом, производитель оснастил прибор фланцем, диаметр которого – 100 мм.

Оборудование предназначено для размещения в подвесных потолках, но при желании его можно установиться на стены. Благодаря тому, что центральная часть легко вращается, обеспечивается плавная регулировка воздушного потока, который проходит через этот прибор. Внешняя часть выполнена из прочного пластика, отличающаяся ударопрочностью и высокой устойчивостью к агрессивному воздействию и атмосферным явлениям.

Анемостат можно эксплуатировать в местах, где случаются частые перепады температуры. Корпус является трудновоспламеняемым, что соответствует пожарной безопасности.

Средняя стоимость: от 150 рублей.

вентиляционный анемостат AIRONE вытяжной Д 100 мм

Достоинства:

• Надежность;
• Простой монтаж;
• Низкая цена;
• Подходит для вытяжных систем;
• Устанавливается на стену и потолок;
• Ударопрочность.

Недостатки:

Планета А 125 ВРФ

Пластиковое устройство, которое отличается простым монтажом и высоким сроком службы. Для большего удобства изделие оснащается установочным фланцем и стопорным кольцом. Такое решение способствует быстрой и качественной установки в круглые воздуховоды. Центральная часть свободно вращается, благодаря чему регулировка становится плавной.

Изделие устанавливается на потолок при помощи саморезов. Анемостат рассчитан на длительное использование, поэтому внешняя часть изготавливается из прочных материалов, которые не подвергаются УФ-лучам и работают даже при частых перепадах температуры. Равномерное распределение воздушных масс обеспечивается благодаря аэродинамической форме клапана. Чтобы конструкция плотно прилегала, внутренняя часть оснащена уплотнительным элементом.

Средняя цена: от 280 рублей.

вентиляционный анемостат Планета А 125 ВРФ

Достоинства:

• Плотное прилегание;
• Высокий срок службы;
• Не восприимчив к атмосферным осадкам;
• Обеспечивает правильную циркуляцию воздуха;
• Удобная установка благодаря распорных лапок;
• Аэродинамическая форма.

Недостатки:

ВЕНТС А 150 ПРФ

Прибор предназначен для установки в приточных системах вентиляции и кондиционирования. Конструкция устанавливается в стены и подвесные потолки. Главное назначение – обеспечить правильную циркуляцию воздушных масс по всей площади. Продукт изготавливается из прочного пластика, который способен выдерживать высокую нагрузку и не деформироваться со временем.

Форма конструкции аэродинамическая, благодаря ей обеспечивается равномерное распределение воздушного потока по всей территории. Центральная часть, как и в других элементах, свободно перемещается, за счет чего обеспечивается плавная регулировка. Для удобной установки производитель добавил распорные лапки и уплотнительное кольцо.

Средняя цена: от 500 рублей.

вентиляционный анемостат ВЕНТС А 150 ПРФ

Достоинства:

• Надежность;
• Равномерное распределение;
• Эффективность;
• Наличие уплотнительного кольца;
• Не портится.

Недостатки:

Разновидности

Конструктивно анемостаты можно разделить на два типа: с одним щитом и с двумя. Во втором случае внутри устройства располагается две тарелки: одна меньшего размера, чем вторая, вогнутой формы. Считается, что такой тип устройства помогает более эффективно распределять воздушные потоки.

По типам используемого материала при изготовлении, устройства делятся на металлические и пластиковые.

Первый тип обычно монтируется в системах воздушного отопления, поскольку характеризуется повышенной прочностью и долговечностью. Пластиковые анемостаты более дешёвые, но при этом устойчивы к коррозии и просты в обслуживании. Чаще всего их устанавливают в ванных комнатах, санузлах, душевых, помещениях бассейнов. Для установки в интерьер, оформленный деревом, можно заказать вытяжное устройство с внешней панелью из аналогичного материала.

По назначению устройства делятся на три вида:

1. Вытяжные.
2. Приточные.
3. Приточно-вытяжные.

Вытяжные анемостаты оснащены выпуклой тарелкой, которая направлена внутрь комнаты. Такая форма щита способствует эффективному попаданию воздуха в вентиляционный канал. Щит у приточных устройств, наоборот, имеет вогнутую форму для втягивания воздушных потоков в помещение и их распределения. Распределение кислорода у приточных устройств производится более эффективно, поскольку за счёт формы тарелки воздушные массы удаётся направлять вдоль поверхности стен, а не в конкретную точку. Приточно-вытяжной вид характеризуется наличием тарелок с округлыми краями и ровной формой, как правило, их две. Оба щита формируют два щелевых зазора, и когда требуется только приток или только вытяжка воздуха, один из них закрывается. Приточно-вытяжные анемостаты могут устанавливаться как внутрь вытяжной вентиляционной системы, так и приточной.
