Как подключить вентилятор в ванной к выключателю: подключаем самостоятельно вентилятор вытяжной

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

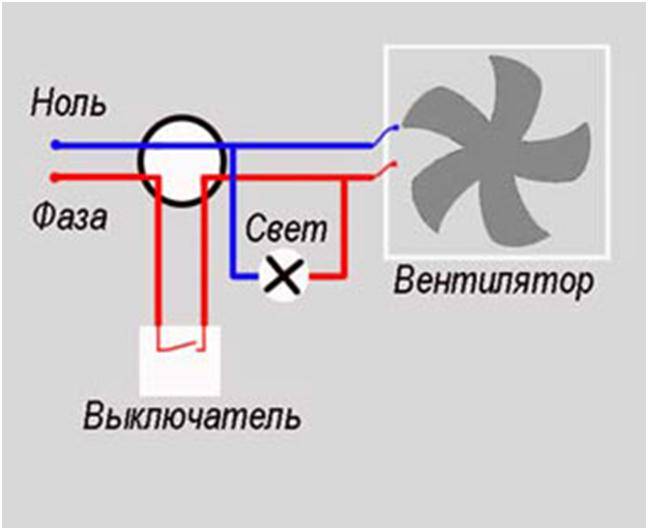

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:

К плюсам следует отнести:

К плюсам следует отнести:

• простоту монтажа;
• низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

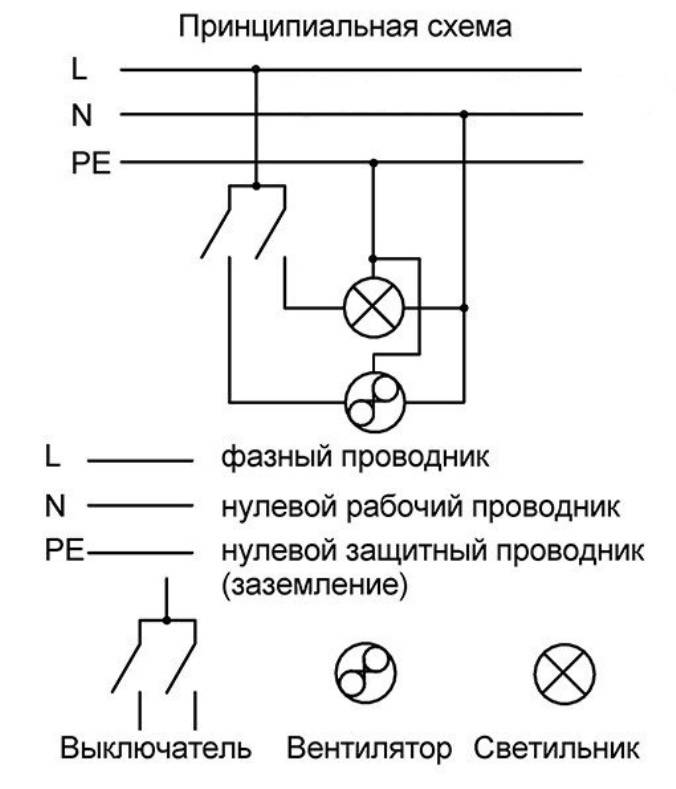

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

• Вентилятор включается одновременно со светом.
• Пока горит лампочка, вытяжка работает.
• После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
• Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Монтаж выключателя для вытяжки

В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.

Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.

Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.

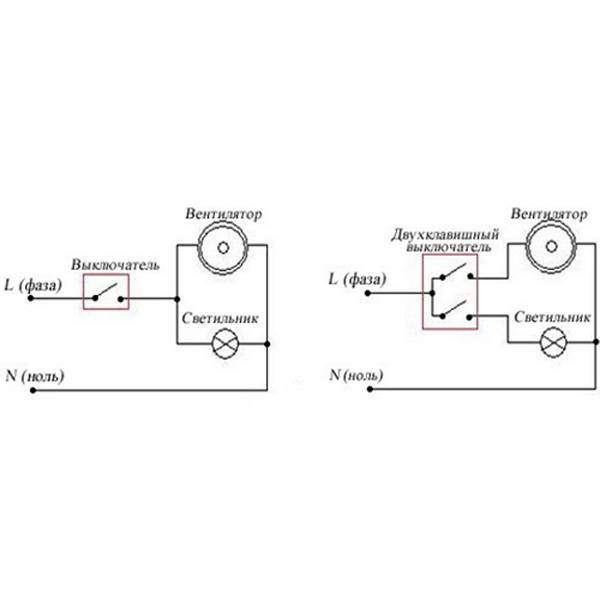

Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.

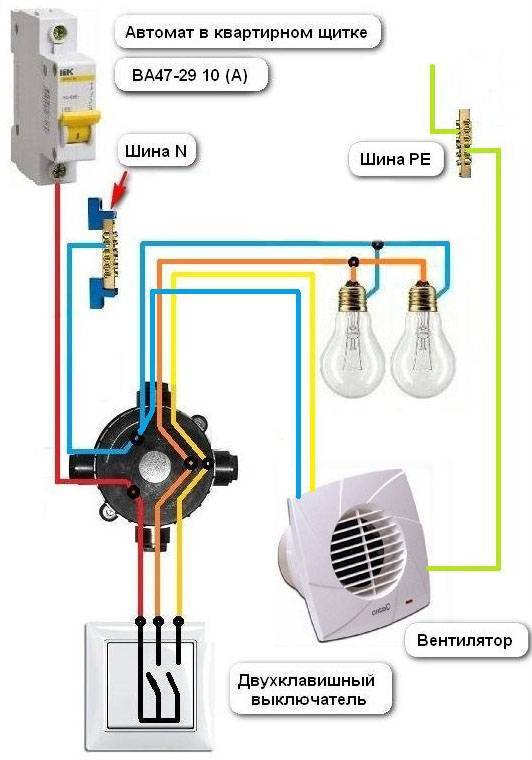

Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.

Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.

Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.

Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.

Основные требования к принудительной вытяжке

Для того чтобы вентилятор в вашей комнате в полной мере выполнял все возлагаемые на него обязательства, нужно обеспечить соблюдение ряда правил. Прежде всего, вентиляционный канал должен нормально работать. Если он засорен, то даже самый мощный вентилятор не сможет нормально функционировать. Поэтому сначала нужно проверить канал на предмет засорения и при необходимости прочистить его.

В процессе работы вентилятор забирает из помещения отработанный воздух. Вместо него в ванную должен поступать новый. Довольно часто для этого приходится обустраивать под дверью в помещение щель толщиной в 2 см. Лучше предусмотреть данный момент заранее и приобрести дверь соответствующего размера, чем пилить и портить полотно в дальнейшем.

Схема принудительной вытяжки.

Вентилятор имеет ряд основных характеристик, а именно:

1. Уровень производительности.
2. Шумовые качества.
3. Функциональность и безопасность.
4. Качество в целом и стоимость.

Выбирайте такой агрегат, который подойдет для условий конкретно вашей ванной комнаты и будет отвечать вашим личным предпочтениям.

Готовим место для вентиляции

Как правило, подключение вентилятора проводится прямо на шахту общей вытяжки. Это достаточно удобное решение. Такая методика целесообразна для большинства современных квартир, ведь технологическое отверстие присутствует во всех ванных комнатах для создания естественной вытяжки.

Такой проход может обеспечить удаление не более 100 кубов воздуха в час без лишних шумов. Потому и сам вытяжной прибор выбирается, исходя из этого значения производительности.

Перед установкой системы следует подобрать нужный диаметр посадки изделия. Чаще всего он бывает 100 и 150 мм. В случае, когда диаметр канала меньше приобретенного устройства, то его следует расширить. Для этого используется обычный перфоратор.

В иной ситуации, когда диаметр технологического отверстия существенно превышает размеры вентилятора, то нужно вставить в шахту подходящую гофру или трубу.

После этого нужно избавиться от пустот, залив в них монтажную пену. Далее ее излишки срезаются и проводится шпаклевка (делается, когда размер канала превышает диаметр устанавливаемой решетки).

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Подключение вентилятора к электросети

Стоит обратить отдельное внимание на то, что установка вытяжного вентилятора в ванной своими руками требует ответственного отношения к процессу монтажа. Таким образом, к моменту установки все нюансы должны быть продуманы. В идеале, лучше всего составить план работ и руководствоваться инструкциями

Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам

В идеале, лучше всего составить план работ и руководствоваться инструкциями. Также при каких-либо осложнениях рекомендуется обратиться на специальные форумы в интернете или к специалистам.

Подключение вентилятора в ванной обычно проходит в несколько этапов:

• Прокладывание электрокабелей
• Установка прибора
• Закрепление вентилятора и обработка поверхности

На этапе проведения электрических кабелей, нужно уделить особое внимание технике безопасности. Необходимо полностью изолировать провода от возможного попадания влаги не только в процессе ремонта, но и при дальнейшей эксплуатации ванной комнаты. Перед началом работы нужно убедиться, что электричество в этом месте отключено

Перед началом работы нужно убедиться, что электричество в этом месте отключено.

К месту монтажа вытяжки нужно провести медную проводку. Легче и безопаснее всего это можно сделать, если в комнате еще нет облицовки. Если же установка ведется в уже готовой ванной, медные провода прокладываются поверх плитки. Их нужно обязательно обезопасить и скрыть пластиковыми коробами.

Теперь необходимо разобраться в схеме подключения прибора к электрокабелям. Для этого необходимо открыть решетку вентилятора – Вы увидите расположение проводов внутри прибора. Их назначение определяется цветовой маркировкой – ноль всегда синий, а фаза может быть белого или красного оттенка. После этого нужно воспользоваться инструкцией, в которой подробно описана схема подключения конкретного устройства к электропроводке.

При выведении электропроводки, необходимо знать технические характеристики вашего вентилятора. Главный вопрос заключается в расположении выключателей для прибора. Существует несколько способов того, как подключить вентилятор в ванной к выключателю:

• Встроенный в прибор ручной выключатель
• Вывод кнопочного выключателя на стену
• Одновременное включение со светом
• С использованием таймера или датчика

Вариант подключения следует выбрать уже при покупке вентилятора. Модели часто продаются со встроенным переключателем в корпусе. Как правило, его изготавливают в виде шнура, за который нужно потянуть для включения прибора (как на лампах-торшерах). Однако такая конструкция не очень удобна в использовании – ведь вентиляционная решетка располагается в труднодоступном месте под потолком и добраться до нее бывает сложно.

Если ремонт в ванной еще не завершен, шнур можно заменить электропроводом и установить привычный кнопочный выключатель в любом месте, закрыв кабели плиткой. При использовании вентилятора с ручным включением не стоит забывать отключать прибор после посещения санузла – иначе расходы на электроэнергию будут весьма существенными.

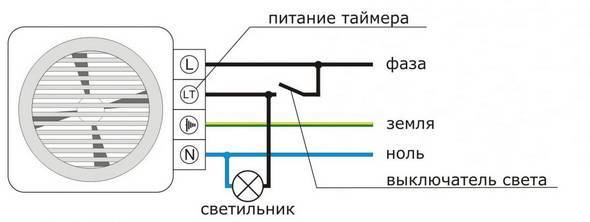

Современные вентиляторы имеют также возможность включения от света – когда Вы зажигаете лампочку в ванной, прибор автоматически начинает работать. Синхронизация устройств происходит через единый выключатель.

Такая установка вентилятора в ванной значительно экономит электроэнергию и освобождает пользователей от ручного управления прибором. Но такой вариант имеет и свои недостатки – при кратковременном посещении санузла, вентилятор не успевает проветрить воздух, пока в комнате горит свет.

Для полной автоматизации процесса проветривания можно приобрести вентилятор с таймером. Благодаря этому дополнению устройство продолжает работать в пределах заданных настроек времени, даже если в комнате никого нет.

Период работы может занимать до 20 минут – за это время ванная успевает полностью проветриться. Схема подключения вентилятора с таймером отличается лишь отсутствием отдельных кнопок для включения. Понадобятся два кабеля напряжения и один провод для соединения с освещением. Таймер в разных моделях может начинать отсчет от включения или выключения света.

Это наиболее удобный вариант для использования в ванной комнате – Вам не придется постоянно отслеживать работу прибора, а помещение будет хорошо проветриваться.

Также в вентилятор могут быть встроены датчики влажности воздуха – они автоматически включают устройство при проведении водных процедур и отключают после полного очищения воздуха. Современные модели оснащены и датчиками движения, однако они могут принести те же недоработки, что и вентиляторы, работающие лишь при включенном свете.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

1. L — фаза.
2. N — нулевая жила.
3. T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

Потолочная установка

Потолочная вытяжка в ванной

В некоторых домах электровентилятор может быть установлен на потолке. В частных домах вентиляционный канал прокладывается по чердаку, поэтому и вентиляционная система размещается там же.

Установка на натяжной или подвесной потолок усложняется. На натяжном потолке потребуется сделать специальную подставку, а к гипсокартону кулер можно прикрутить с помощью дюбелей. Если потолок уже смонтирован, потребуется демонтаж. Чтобы не демонтировать потолки, можно воспользоваться одним из двух методов:

• протягивание проводов через отверстие, которое позже нужно будет заделать;
• провести проводку по потолку и скрыть ее кабель-каналом.

Выполнять подобный монтаж довольно сложно. Оптимальный вариант – продумать вентиляционную систему перед ремонтными работами и заранее подготовить место для монтажа.

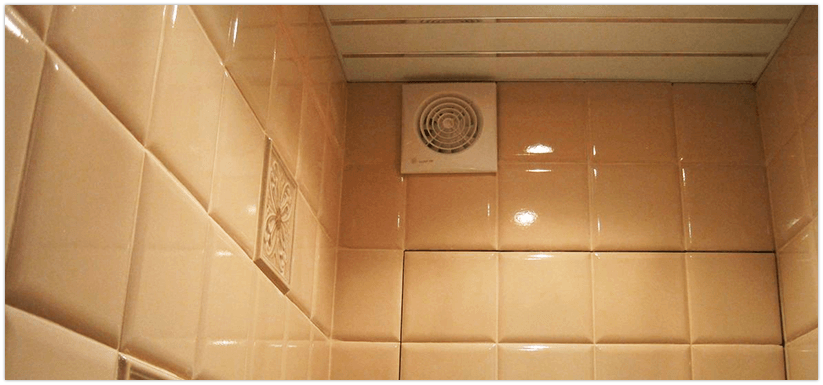

Установка на стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

1. Поверхность стены в месте крепления зачищают.
2. По контуру наносят силиконовый клей или жидкие гвозди
3. Устройство прикладывают к отверстию вентиляционного канала.
4. Для проверки горизонтали используют уровень.
5. Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Особенности конструкции

Размеры и тип корпуса напрямую связаны с тем, где можно расположить прибор и его выключатель. Чаще всего планировка ванных такова, что вентиляционный канал проводится в углу помещения.

Иногда можно встретить шахту посреди стены комнаты. Для всех этих каналов подходят осевые вариации вентиляторов. Но на рынке можно найти и следующие модели:

• центробежные;
• канальные;
• крышные.

Почему наиболее целесообразно установить осевой прибор в ванной? Все просто: легкая установка и обслуживание. К преимуществам таких устройств относятся приемлемая стоимость и достаточная производительность.

Вентиляционное отверстие снаружи подвесного потолка

В домах, где отверстие воздуховода находится выше уровня, на котором монтируется подвесной реечный или натяжной потолок, вытяжной канальный или осевой вентилятор вставляется в штатный воздуховод в стене, а на полотне потолка, напротив него проделывается еще одна дыра.

Стандартная ширина планки реечной конструкции – 84 мм, поэтому отверстие должно иметь диаметр 80 мм, чтобы не смять реечный профиль. Дыра просверливается в рейке дрелью оснащенной фрезой «балеринкой» на 80 или 82 мм.

Решетку можно взять больше, диаметром 100 мм, на ней намечаются отверстия под саморезы. Она прислоняется к разметке, и через нее сверлят монтажные дырки под крепление. Сразу вкручивать саморез в потолок (без предварительно просверленных под него дыр) не рекомендуется: малейшая осечка, он воткнется не там, где нужно. Шляпки саморезов скроет декоративный элемент решетки.

Подобным образом своими руками делается вентиляция в натяжных полотнах, только тут отверстие аккуратно вырезается, а не сверлится. Решетка крепится на потолок специальными зажимами или силиконовым клеем.

Классификация вытяжных систем

Вентиляторы по своим конструктивным особенностям могут быть:

• Осевыми. Поток воздуха нагнетается лопастями вентилятора. Давление, которое он создаёт не более 50 Па. Обычно монтируется в бесканальной вентиляционной системе.

• Диаметральный. Вентилятор с рабочим колесом простого барабанного типа и низким коэффициентом полезного действия.

• Центробежный. Выпускается в спиральном корпусе, является одним из самых мощных по своей производительности, но и самым шумным.

• Центробежно-осевой. Этот вентилятор сочетает в себе все положительные характеристики двух вентиляторов: маленькие габариты, невысокий уровень шума и высокую степень производительности.

Многие современные вентиляторы оснащаются дополнительными функциями

• Электрические вентиляторы со встроенным датчиком движения могут распознавать тело человека в радиусе своей «видимости» и включать двигатель. Такая система позволяет существенно экономить электричество.
• Вентилятор с таймером способен распознавать движущегося человека и включать мотор для начала работы. Если движение прекращается в радиусе его действия, устройство отключается.
• Вентилятор с контроллером температуры (влажности) в зависимости от своих конструктивных особенностей убирает горячий воздух из помещения ванной или наоборот, нагревает его. Для монтажа такого устройства предусмотрена специальная схема, позволяющая настраивать оптимальную температуру воздуха в помещении. В случае превышения установленной нормы мотор устройства начинает работать, создавая необходимый воздухообмен в ванной и предотвращая перегрев людей.
• Устройство с обратным клапаном необходимо для недопущения обратного притока воздуха, а также посторонних запахов извне, когда оно не работает.
• Вентилятор с жалюзи также предназначен для предотвращения притока воздуха с улицы в период отключения устройства. Только в этом случае жалюзи открывается и закрывается вручную.

Когда нужен вентилятор с таймером

Вентиляционные системы необходимы во всех жилых и общественных зданиях. Они функционируют благодаря естественному притоку воздушных масс.

Но со временем каналы вентиляционных шахт загрязняются, и система перестает справляться с поставленными перед ней задачами.

Определить ухудшение циркуляции воздуха можно по следующим признакам:

• запотевание стеклянных поверхностей;
• наличие в помещении неприятного постороннего запаха;
• появление на стенах и на предметах интерьера конденсата.

Если хоть один признак будет обнаружен, то следует позаботиться о покупке и установке специального климатического оборудования. Лучше всего подходит для ванной комнаты вентилятор с таймером.

Устройство успешно справляется с проветриванием влажных помещений. Вентилятор с таймером также можно устанавливать и в туалет.

Устройство нормализует уровень влажности в комнате и предотвратит появление грибков и плесени.
