Как правильно вязать арматуру для фундамента

Материалы и инструменты для вязки арматуры

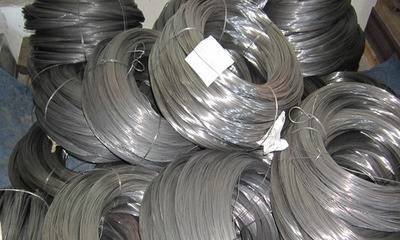

Для вязки арматуры используется стальная обожженная проволока диаметром 1−1,4 мм в зависимости от диаметральных размеров арматурных стержней. Данная проволока поставляется в бухтах, поэтому перед использованием ее необходимо разрезать на кусочки длиной 150−200 см для удобства применения и, в зависимости от того, каким инструментом будут пользоваться при вязке.

Обожженная проволока имеет ряд преимуществ, которые необходимы для производства вязки арматуры, а именно:

  • проволока отлично гнется;
  • очень плотно прилегает к арматуре;
  • при вязке практически не рвется.

В качестве альтернативы стальной проволоке строительный рынок предлагает пластиковые хомутики, появившиеся совсем недавно. Их основное преимущество заключается в удобстве использования, высокой скорости исполнения работы. К тому же цена на хомуты достаточно низкая.

Необходимый инструмент для вязки арматуры:

  1. Арматура (швеллер, уголок).
  2. Арматурные кусачки.
  3. Шуруповерт.
  4. Плоскогубцы.
  5. Вязальный пистолет (механический или электрический).
  6. Специальный крючок.
  7. Сварочный аппарат.
  8. Стальная проволока.
  9. Скрепки (скобы, фиксаторы).

Как вязать арматуру для ленточного фундамента

Одним из этапов строительства фундамента является создание арматурного каркаса. Именно эта конструкция отвечает за прочность основания под домом. В комплексе с бетоном она образует надежную опору для стен.

Вязка арматурных прутьев под ленточное основание считается наиболее подходящим способом скрепления металлической основы всей железобетонной конструкции. Этот вариант не только сохраняет линейную и пространственную форму каркаса, но и дает возможность балансировать конструкции для принятия оптимального положения под воздействием создающихся нагрузок.

Правильная вязка арматуры для ленточного фундамента не дает возможности соединенным элементам перемещаться относительно друг друга.

Способы фиксации стержней

Существует множество способов, позволяющих зафиксировать стальные стержни сетчатой конструкции. Обеспечение неподвижности стальных прутков каркаса для бетонирования осуществляется:

электрической сваркой, изменяющей структуру металла и не гарантирующей неподвижность элементов каркаса;

Прутья, обладающие ребристой поверхностью, облегчают процесс вязки

  • покупными металлическими фиксаторами диаметром до 4 мм, имеющими петлю, соответствующую размерам прутов и зажим (крючок). Применение коннекторов повышает производительность, но требует дополнительных затрат. Их использование не требует применения инструмента;
  • эластичными хомутами, изготовленными из пластика, позволяющими быстро связывать стержни. Недостаток – повышенная хрупкость при отрицательной температуре, а также возможность нарушения целостности креплений при перемещении по каркасу;
  • вязальной проволокой диаметром от 1 до 2 мм, изготовленной из отожженной стали с низким содержанием углерода. Оптимально применять материал диаметром 0,8-1,4 мм, позволяющий без дополнительных усилий выполнять вязание арматуры для каркаса. Материал диаметром 1 мм недостаточно прочный, а при 2 мм значительно возрастают усилия.

Вязка арматуры для фундамента ленточного с применением мягкой и удобной в эксплуатации проволоки – оптимальное решение. Остановимся детально на этом варианте.

Как вязать арматуру для начинающих: способы, нормы и правила, каркас под фундамент

Существует всего два способа крепления арматуры в каркасе: электросварка и вязка. Мы не будем открывать дискуссию о том, какой из них предпочтительнее. Скажем лишь, что при вязке не снижается прочность рабочих стержней.

Любая сварка ослабляет металл, поскольку создает в нем локальные напряжения. Это негативно сказывается на надежности всей конструкции.

По сравнению со сваркой вязальные работы более трудоемкие.

Несмотря на это, в частном строительстве с его небольшими объемами лучше выбрать их. Особенно, когда речь идет о таких ответственных конструкциях, как фундамент и плиты перекрытия.

В этой статье мы расскажем начинающим строителям о том, как правильно вязать арматуру. Рассмотрим инструменты, материалы и технологии, применяемые для этой работы. Надеемся, что полученная информация поможет вам уверенно обращаться с металлом, собирая прочные и надежные каркасы.

Арматура, требования к ней и расчет

Под фундамент здания обычно берут металлические прутья, класс А III и выше.

Сечения:

  • холоднотянутый прут – не меньше трех миллиметров;
  • горячекатаный – не менее шести миллиметров.

Сталь должна относиться к классу 15 или выше. Обязательна обработка составами, препятствующими возникновению коррозии.

Возможно применение и арматуры из композитных материалов. Она проще в монтаже, более упругая, более жесткая и не такая пластичная. Преимуществом композита является неподверженность коррозирующим процессам, этот материал хорошо выдерживает вертикальную нагрузку и не образует мостиков холода.

Диаметр прутков и как рассчитать их количество?

Основа арматурного каркаса: вертикальные элементы – ребристые прутки с диаметром 1-1,2 см.

Горизонтальные связующие элементы изготавливаются из монтажной арматуры с сечением в 6-8 мм.

Они необходимы для соединения вертикальных в общую конструкцию.

Верхние концы вертикальных прутьев должны выступать из бетонной смеси на высоту в десять-двадцать сантиметров от уровня заливки. Они требуются для привязки ростверка.

Объем требующихся для процедуры прутьев определяют так: общее значение диаметра их в бетонном основании не должно превышать 0,25 процентов от диаметра столба-основания. Рекомендуемый вариант соотношения диаметров 1 к 25.

Визуально расчет выглядит так:

Для столбов подойдет и пространственный каркас, в котором прутки между собой соединены вязальной проволокой. Положение фиксируется до начала бетонирования.

Чтобы получить каркас для столба в 20 см диаметром при  глубине закладки фундамента в два метра, требуется четыре вертикальных прута. Сечение не менее 10 мм, лучше двенадцать. Шаг для перевязки 50 см, а значит, потребуется четыре места горизонтальных соединений.

Принцип расчета выглядит так:

  1. количество ребристых прутьев (длина) рассчитывается с учетом припуска в 200 мм, который необходим для проведения привязки ростверка. Получается, что на один столб надо (2+0,2)*4=8,8 метров прутка сечением 10-12 мм;
  2. для выполнения горизонтальных соединений количество гладкой арматуры рассчитывается перемножением 0,2*4*4=3,2 метра прутка диаметром 6-8 мм;
  3. чтобы посчитать объем проволоки для вязки каркаса, останется выполнить такое действие 0,3*4*4=4,8 метра.

Получив количество материала, требующегося на один столб, остается только перемножить это на общее число столбов.

Виды приспособлений для вязания

Опытные строители знают, что качество и скорость вязания напрямую зависят от умения, фактор инструмента имеет второстепенное значение. Всегда имейте это в виду, не стоит покупать дорогостоящие приспособления.

Вид инструмента для вязания Краткое описание технических параметров
Обычный Самое простое, дешевое, но очень эффективное приспособление. Изготавливается из проволоки, в нескольких местах изгибается под определенными углами, за счет чего облегчается и ускоряется процесс закручивания проволоки. Ручка вращается вокруг своей оси, конец крючка сточен под конус. Форма вязального крючка испытывалась многие годы тысячами рабочих, используемый сегодня вариант считается самым удобным и простым. Во время изготовления руководствуйтесь достижениями коллективного разума.
ПолуавтоматическийПромышленное приспособление, внутри ручки и на стержне имеется винтовая резьба. Крючок вращается только в одну сторону при движении ручки вверх и вниз. При первоначальном натягивании проволока сразу начинает вязаться, количество движений ручки зависит от профессионализма рабочих. Самые опытные умеют подбирать такую длину концов, что полное вязание происходит за счет одного движения. В опытных руках такое приспособление заметно повышает производительность труда при отличном качестве.
Автоматический Придуман для профессиональных строителей, но не пользуется у них популярностью. Из-за большой массы тяжело работать, необходима только специальная проволока, требует большой точности расположения арматуры, в противном случае часто делает пропуски. Кроме того, стоимость такого несовершенного инструмента не всем по карману. Во время вязания много времени уходит на замену катушек, автоматом нельзя работать под дождем. Мы перечислили самые главные недостатки, но есть еще и менее существенные. Вывод – раз профессионалы им не пользуются, то такое изобретение можно считать напрасным.

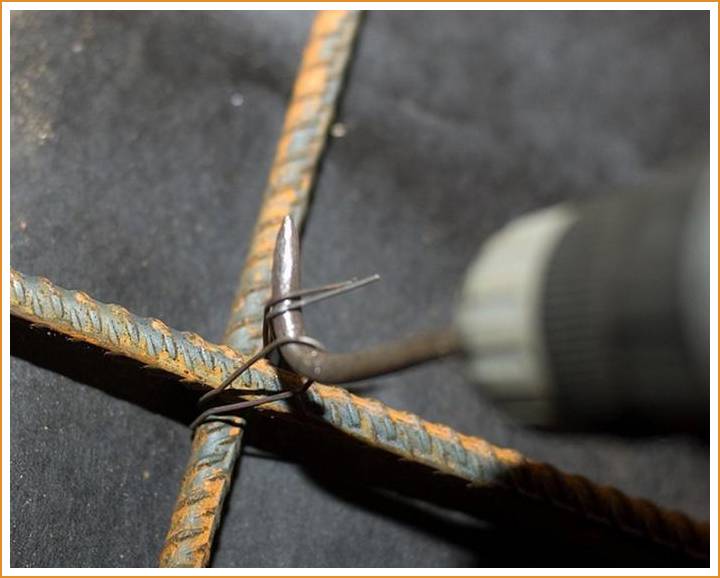

Крючок из шуруповерта для вязки арматуры

Все описанные инструменты применяют вязальную проволоку диметром 1,2–1,5 мм. Она протягивается из низкоуглеродистой стали и дополнительно отжигается. Такая технология делает проволоку очень мягкой, но с достаточными значениями устойчивости на разрыв

Это очень важно, с жесткой проволокой сложно работать. Кроме того, она не выдерживает многократного перекручивания и разрывается

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

  • 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.

  • 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
  • 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Некоторые рекомендации по вязке арматурного каркаса фундамента

Правила, как вязать арматуру для фундамента ленточного и для монолитной плиты, одинаковы. Длина стандартного арматурного прутка составляет 6 метров. Очень часто их приходится стыковывать. Нахлест арматуры при вязке должен составлять 40÷50 см, обвязка прутков между собой должна быть произведена равномерно в 3÷4 местах.

Эти же требования распространяются при усилении углов и примыканий Г-образными и П-образными дополнительными армирующими элементами.

Вязку металлического каркаса из арматуры для ленточного фундамента можно производить не только в обустраиваемой опалубке, но и отдельными фрагментами (изготовленными в удобном для вас месте), которые затем опускают в короб.

Важно! Необходимо связать арматуру отдельных фрагментов между собой

Связка арматуры для фундамента и правильный выбор ее диаметра являются основными факторами, влияющими на прочность основания будущего сооружения

При осуществлении вязки арматуры для фундамента особое внимание необходимом уделять плотности всех соединений

Как правильно вязать арматуру для фундамента вам поможет понять видео:

Пошаговая инструкция

Начало правильного армирования ленточного фундамента

Для выполнения работ используется горячекатаная сталь периодического профиля классов А3 и высокопрочная проволока Вр. Выбор диаметров зависит от предполагаемой (проектной) нагрузки на основание. Монтажные работы ведутся непосредственно на строительной площадке.

После закупки и доставки материала на объект строительства, с ним необходимо сделать следующее:

  • разложить по диаметрам;
  • очистить от грязи;
  • выровнять стержни (если требуется);
  • нарезать заготовки заданного размера.

Готовые элементы собирают в единую конструкцию вязкой с нахлесткой. Арматурный пояс представляет собой два ряда вертикальных металлических стержней, соединенные горизонтальными.

Укладка готового арматурного каркаса

Прежде чем приступать к монтажу блоков из арматуры, необходимо установить опалубку. Далее устанавливается два пояса: нижний (над землей) и верхний. Каждый слой заливается бетоном.

Сам процесс выполнения работ состоит из следующих стадий:

  • вбить в грунт фиксаторы (куски стержней) в нижней части фундамента для образования защитного слоя бетона;
  • последовательно, уложить все блоки каркасов;
  • все стыки узлов соединить вязальной проволокой;
  • провести выверку установленных элементов.

Вязка стального остова

Оптимальным вариантом считается ленточный фундамент, армированный по прямоугольнику или квадрату. Это объясняется возможность легко определить и установить оси. Вязка – процесс трудоемкий, но считается эффективным.

Работы производятся, вручную, с помощью специального крючка или плоскогубцами.

Для большей устойчивости, армирующий каркас соединяют клеточкой, при этом углы располагают под углом 90 градусов.

Режется кусок проволоки, длинной до 30-50 см, складывается по центру и прикладывается к месту соединения. Затем, в образовавшуюся петлю, продевается крючок, в нее вводятся концы прутьев, которые впоследствии выворачиваются до упора, образуя прочное скрепление.

Существует другой способ вязки – с помощью механических инструментов: шуруповерта (специальная насадка) и электрического крючка. В данном случае технологический процесс значительно ускоряется.

Сложнее выполнять работы по армированию на торцах фундамента. Здесь желательно использовать гнутые прутья, которые надежно соединяют примыкающие. Заготовки крепят в блок посредством жгутов (хомут), а в местах стыка монтируются усиления (П или Г- образной формы).

Загибание арматуры и укладка в нахлест, с помощью хомутов, на расстояние от угла до 1 м значительно повышает прочность будущей конструкции.oes here

Полезные советы и рекомендации по тому, как вязать арматуру в ленточном фундаменте

Следует особое внимание уделить армированию углов здания, т.е. на этих участках основание несет нагрузку в несколько направлений.
Чтобы избежать попадания влаги, стержни не должны соприкасаться близко с опалубкой и грунтом.
Для изготовления изделий применяется металл высокого качества, без ржавчины и не бывший в использовании.
Не рекомендуется «доращивать» уже готовый каркас

На любое дополнение должен быть расчет.
Требуются практические навыки для вязки арматуры.
В процессе работы можно чередовать разные способы соединения узлов каркаса.

Вязать арматуру только при наличии нахлестов.

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Как правильно вязать арматуру

Вне зависимости от используемого приспособления, важно знать и применять правильные способы вязания. На схеме ниже предложены основные способы закрутки

При использовании проволоки с петлями работа проще: одинарный отрезок обводят вокруг соединения стержней, подцепляют крючком или клещами петли и делают скрутку.

Важно: применять клещи рекомендуется на неотожженной проволоке с диаметром более 2 мм, более тонкая и мягкая может сломаться. Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой

Еще один интересный способ соединения, при котором не требуется использовать вязальный крючок: арматура скрепляется пружинящей скобой-скрепкой.

Такие монтажные скобы изготавливают из достаточно качественной стали, что и обеспечивает их пружинные свойства.

Чтобы вязать стеклопластиковую арматуру, используют пластиковые (с металлическим сердечником и без) хомуты и специальные крепежные элементы из полимером.

Укладка и вязка арматуры из композита допустима с применением мягкой алюминиевой проволоки. В этом случае применяются стандартные для стальной вязальной проволоки приемы. Некоторые из них показаны в гифке ниже.

Важно: в конце закрутки края проволоки отгибаются внутрь каркаса так, чтобы даже при малом защитном слое бетона они не выглядывали из заливки и не провоцировали коррозию всей армирующей конструкции

Как правильно вязать и гнуть арматуру для фундаментов: технология монтажа

Во всех современных фундаментах строительство не обходится без применения арматуры – соединенных между собой металлических прутьев, которые воспринимают растягивающие напряжения при использовании совместно с бетоном. Каркас создает вертикальный и горизонтальный пояса, служит для увеличения прочности конструкции и равномерного распределения нагрузок.

Если арматура будет слабо или неправильно связана она расползется, чем нарушит целостность фундамента. Это повлечет медленное его разрушение. Связать прутья между собой достаточно просто, но как правильно вязать арматуру для фундамента, хорошо знают специалисты узкого профиля. Схема связки каркаса практически одинаковая для всех типов оснований, кроме столбчатого деревянного или металлического, где формируется каркас поверх оголовка сваи с помощью арматуры или балок. Они соединяются с оголовком и свариваются, при этом приходится гнуть прутья или катанку под конкретно заданным углом.

Вязка композитной арматуры

Одним из видов композитной арматуры являются стеклопластиковые элементы, которые в последнее время пользуются большой популярностью при возведении фундаментов. Объясняется это наличием некоторых преимуществ:

  • Более низкая цена.
  • Небольшой вес.
  • Не поражается коррозией.
  • Высокие прочностные характеристики.

Соединение стеклопластиковой арматуры выполняют по тем же правилам, что и металлические прутья. Но следует выбирать способы, исключающие сгибание прутьев, так как стеклопластик при сгибе легко сломать.

Вязать современный армирующий материал можно традиционной вязальной проволокой. Однако наиболее эффективным считается использование специальных зажимов, для изготовления которых используется литой полиэтилен.

Вязка арматуры под ленточный фундамент – процесс не сложный, однако он требует внимательного отношения к каждому элементу. От правильной вязки арматурного каркаса зависит прочность и надежность основания и будущего строения в целом.

Инструменты для вязки

Делать вязку прутьев вручную — это трудно, долго, поэтому обычно для обвязки арматурного каркаса берутся дополнительные инструменты. А, чтобы определить, какой из них подойдет, стоит узнать принцип их действия.

Крючок для вязания

Этот инструмент проще всего, так как представляет собой обычный небольшой крючок, его можно купить, а можно сделать самостоятельно из все той же арматуры. Нередко у строителей есть свои самодельные крючки, разных изгибов и длины, сделанные специально «под руку».

Самый доступный инструмент для вязки арматурного каркаса

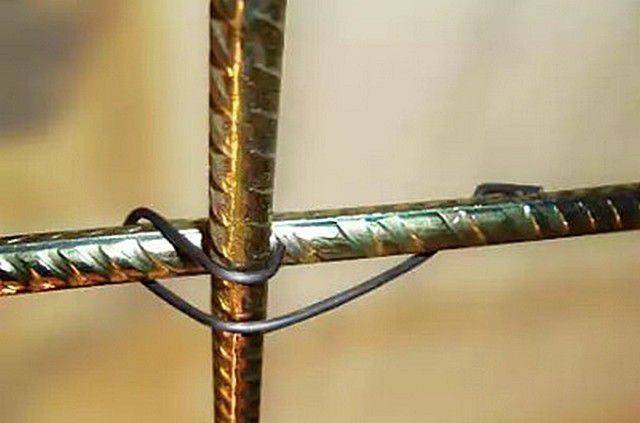

Место скрещивания арматур обхватывают стальной проволокой, сложенной вдвое. Вязальный крючок продевается в петлю, куда нужно протянуть два хвостика проволоки. Потом крюк проворачивают, чтобы стянуть крепления. Концы проволоки подгибаются.

Использование такого крючка предполагает не только усилия, но также знание схем вязки. Это наиболее дешевый инструмент, но работа с ним затянется, хотя будет проще.

Винтовой крючок

Винтовой крючок получил название из-за винтового стержня в рукоятке. Также там находится реверсивный механизм. Эта винтовая деталь вращается при движении рукоятки.

Принцип работы винтового крючка для вязания

Пользоваться таким инструментом для вязки легко:

  1. Зацепите петлю крючком.
  2. Потяните ручку.
  3. Верните рукоять в начальное положение.
  4. Поверните крючок еще раз, не цепляя его, а просто потянув на себя рукоятку.

Чаще всего винтовой крюк выбирают, потому что:

  • Он позволяет быстро затянуть проволоку.
  • Легко использовать в сложнодоступных местах.
  • Не нужно прилагать большую физическую силу.
  • Если вовремя смазывать, таким прибором можно пользоваться долго.

Иногда примерно такую же конструкцию делают из шуруповерта. В него просто вставляют самодельный крючок из шиферного гвоздя, а потом сам шуруповерт используется как винтовой крюк. У этого устройства можно регулировать скорости, обеспечивая максимальное натяжение без обрывов.

Вязальный пистолет

Среди преимуществ вязального пистолета:

  • Проволока размещается на специальный барабан, потому предварительно нарезать ее не нужно. Это позволяет и экономно использовать материал, так как обрезков не будет.
  • На затяжку петли уходит не более секунды.
  • Пользоваться им легко, можно даже управлять одной рукой.
  • Работает от аккумулятора или имеет специальный удлинитель, чтобы не наклоняться во время работы.
  • Сила затяжки может быть отрегулирована.

Найдутся у такого прибора и недостатки:

  • Нужны навыки, чтобы связать арматуру для фундамента качественнее.
  • Стоимость пистолета и проволоки.
  • В труднодоступных местах почти не используется, приходится применять обычный крючок.

Пользоваться таким пистолетом просто, так как подавать провод к арматуре и связывать его в узел он будет сам. От человека требуется только держать прибор так, чтобы он точно попадал по месту сцепки.

Клещи

Если пользоваться клещами или плоскогубцами во время вязки, то можно сэкономить проволоку, так как не нужно собирать петли.

Здесь принцип действия будет уже знаком. Между рабочими плоскостями зажимают концы проволоки, а потом с силой закручивают их. Винтовым крюком такое делается легче, но клещами тоже пользуются часто.

Скорость вязки достигается исключительно практикой, чтобы тратить секунды, нужно очень много тренироваться. Но даже если нет навыков, скорость все равно будет выше, чем при использовании крючка.

Стоит быть осторожными, соблюдать меры безопасности, работая в перчатках и специальной обуви (если в вязке применяются две проволоки).

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

  1. Вязка проволокой.
  2. Сварка.
  3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Расчет количества материала

Для расчета основного материала, то есть рифленой арматуры для продольных элементов каркаса, а также легкой арматуры для перемычек осуществляется при помощи специальных онлайн калькуляторов. Но для точной сметы необходимо посчитать еще и расход дополнительных материалов.

Проволока

Обычно при обустройстве фундаментов применяется отожженная проволока стальная, марки ВР с диаметром от 1,2 до 1,8 мм. Для расчетов расхода проволоки тоже может быть применен калькулятор. Однако при вязке проволочные отрезы могут рваться или теряться.


строители рекомендуют закупать проволоку с большим запасом – от 50%.

Например, нужно построить здание с каркасом из 4 продольных прутьев. Общая длина фундаментной ленты будет равна 150 метрам. Шаг между поперечинами – 30 см.

Количество внешних и внутренних углов – 4. Количество участков примыкания ленты – 2. В результате расчетов выясняется, что вязка должна будет проводиться в более чем 2000 точках.

При учете, что на каждое соединение пойдет 30 см проволоки диаметром 1,2 мм получается, что минимальный расход будет около 5,5 кг. Значит с запасом нужно закупить не менее 10 кг проволоки.

Пластиковые хомуты

Пластиковые хомуты рассчитываются по количеству соединений с небольшим запасом в 10-15%. Если предполагается 2100 соединений, следует закупить минимум 2350 хомутов. Они стоят дорого, а другого применения для них в строительстве нет. Поэтому при большем расходе лучше докупить недостающее количество.

Дополнительные детали для фиксации — «бобышки»

Шаг установки бобышек примерно как у поперечин. Но устанавливаются они обычно только в одной или в двух плоскостях – под основанием каркаса или по бокам от него.

Поэтому расход их меньше, чем расход проволочных или пластиковых вязальных материалов. Так, если при установке каркаса из 4 продольных прутьев будет произведено 2100 вязок углов, то точек установки бобышек под каркас будет в 2 раза меньше.

Недостатки сварки

Сначала нужно убрать все сомнения по поводу вязки с помощью сварки. Есть свои плюсы в выборе соединения проволокой как основного метода для крепления арматуры в фундаменте. А вот способ сварки намного опаснее, да и сложнее, требует оборудования, особых знаний и расчетов конструкции. Для такого метода нужно привлечь специалиста на строительный участок, провести электричество. Такой способ менее надежен. Для укрепления фундамента сварщик должен пройти несколько десятков соединений, и каждый шов он не сможет проверить. При нагревании соединения металл становится хрупким, меняется его химическая структура. Он становится менее изгибаемым и прочным, а ведь именно для этого и монтируется арматура в основание, чтобы выдерживать такие нагрузки.

Для каркаса используется специальная маркированная арматура, с пометкой «С» – это значит, что такой класс позволяет сваривать элементы. Используя сварку, не всегда можно достать до нужных мест, поэтому иногда приходится переключаться на альтернативный метод. Вязание проволокой намного эффективнее и удобнее, она стоит в разы дешевле. Теперь надо рассмотреть: каким образом удобнее связывать арматуру, и какие материалы понадобятся.

Фундаментное армирование

Этапы армирования:

Сначала, собираются вертикальные компоненты.

Фундамент необходимо армировать правильно

  • Монтируется нижний горизонтальный пояс.
  • Монтаж верхнего горизонтального пояса.
  • Монтаж угловых компонентов.
  • Подготовка опалубки.
  • После армирования каркас тщательно укладывают. Затем, заливают бетон, который равномерно распределяется по поверхности.
  • Проводят гидроизоляцию фундамента.

Каркас под основание рассчитывается, устанавливается на основе размеров котлована. Учитывается вероятная нагрузка. Сооружение, обычно, собирается на длинном верстаке.

Подробная информация:

Средняя оценка

оценок более 0

Поделиться ссылкой

Зачем нужно армировать ленточный фундамент

Сам бетон является довольно прочным и долговечным строительным материалом, хорошо выдерживающим вертикальное давление. Однако без надлежащего армирования фундамент не выдержит нагрузок на разрыв, сжатие в горизонтальном направлении и изгиб (все это приведет к образованию трещин). Поэтому основой любого ленточного фундамента является армирующий каркас. Зная о том, как правильно армировать ленточный фундамент, а особенно углы и места примыканий, можно собственноручно построить основу любого здания, будь то небольшая дачная беседка или трехэтажный дом. Правильно рассчитанная и изготовленная монолитная железобетонная конструкция фундамента станет гарантом долговечности и прочности любого здания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
