Как установить трубу в бане через потолок и крышу своими руками

Сооружение перехода через перекрытие

Рассмотрим, как сделать дымоход в бане через потолок. Это можно осуществить двумя способами.

• Использовать готовую разделку;
• Смонтировать проходной узел своими руками.

 Применение готовой разделки

Для того, чтобы полноценно защитить элементы кровли от воздействия высоких температур, возникающих при прохождении по дымоходу продуктов горения, а заодно закрепить трубу в необходимом положении, используется так называемая потолочная разделка.

Чтобы соорудить проход дымохода через перекрытие, необходимо приобрести проходной потолочный узел для дымохода в строительном магазине. Он представляет из себя короб, выполненный из минерита или металла, соединенного с пластиной из нержавейки. В центре конструкции имеется отверстие, в которое помещается сэндвич. Такое устройство выполняет, помимо прочего, еще и декоративную функцию. Пластина, прикрепленная к нему, закрывает потолочное отверстие, придавая ему более эстетичный вид. Кроме того, на эту пластину опирается утеплитель, которым заполняется место между элементами перекрытия и трубой.

Они бывают двух видов:

— с изоляцией, выглядящий как две пластины в сочетании с изолированной трубой;

— без изоляции, представляющий из себя короб, изготовленный из металла, который предстоит заполнять изоляционными материалами собственноручно и отверстие, предназначенное для установки труб.

Разделки встречаются разных форм. Иногда они выглядят как металлический цилиндр, в таком случае пластина значительно превосходит его по габаритам. Если используется такое устройство, а потолочное отверстие имеет квадратную форму, то все равно необходимо соблюсти все перечисленные параметры, требуемые для обеспечения пожарной безопасности конструкции. При этом необходимо усилить защиту деревянных конструкций бани при помощи полосок металла.

https://youtube.com/watch?v=OloeKgcB2Yo

Установка готового переходника

• Вырезать отверстие в потолке, учитывая габаритные размеры разделки;
• При необходимости осуществить утепление;
• Установить проходной узел дымохода в перекрытие;
• Подвести трубу к потолку, при этом её длина должна быть на 100-150 мм меньше высоты;
• Присоединить участок трубы, расположенный сверху крыши;
• Произвести герметизацию всех стыков, возникших при осуществлении прохода дымовой трубы через деревянное перекрытие.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

• Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
• В сделанное отверстие выводится один край трубы;

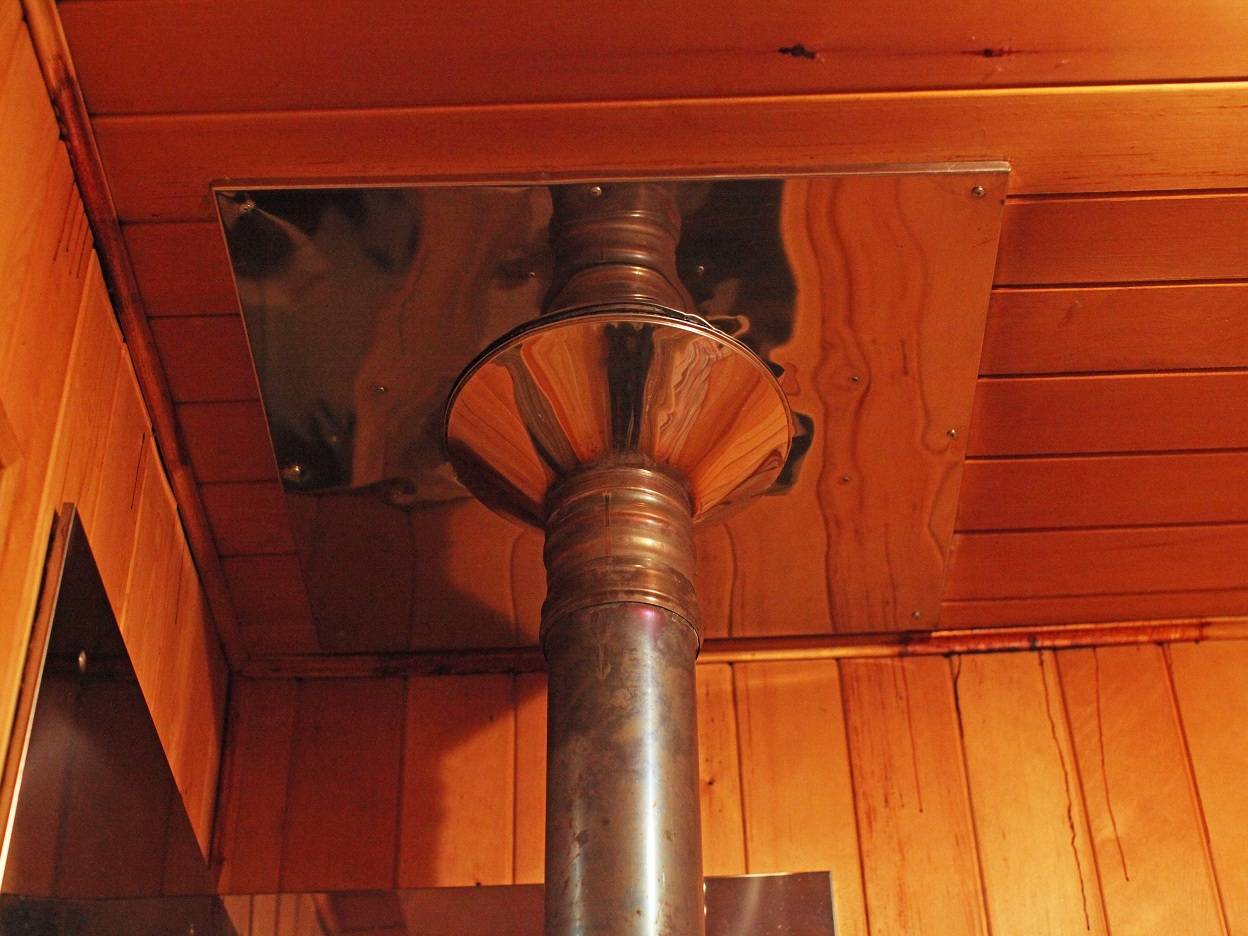

• Изнутри помещения на потолок накладывается пластина;
• Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
• Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
• Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

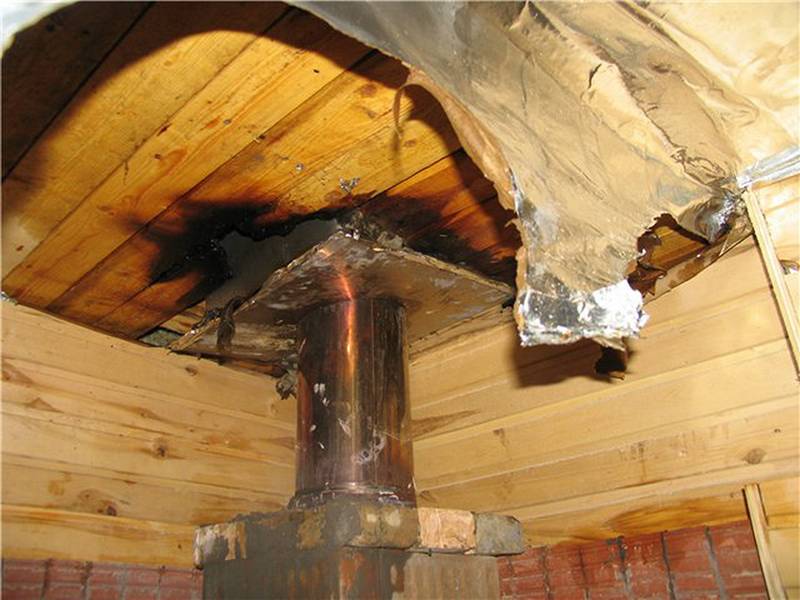

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Устанавливая разделку в потолочно – кровельное перекрытие, мастера часто сталкиваются с такой сложностью, как необходимость сделать дымоход в бане через потолок строго вертикально, разместив его при этом по центру прохода. Для этого можно порекомендовать использовать отвес. Его поднимают наверх и опускают в центр дымохода. Эту точку отмечают на потолке и используют в качестве соответствующей отметки перед тем, как сделать проход трубы через потолок бани.

Подробнее об установке готовых узлов

Перед подготовкой к установке необходимо ознакомиться с небольшим сводом правил. Делать это обязательно, ведь одно из них сможет спасти вашу жизнь и здоровье:

В месте выхода трубы из печи ставится только металлическая труба без применения утеплителя, обязательно с толстыми стенами и высотой более 100 см. Объясняется это тем, что на выходе из печи слишком высокие температуры, с которыми не способна справиться ни одна минеральная вата. Свыше 100 см позволяется использовать и сэндвич-трубы;
Труба через потолок проводится только в защитной оболочке, которую просто смастерить самостоятельно;
Стыки могут быть только до или после пересечения перекрытий, но никак не в том же месте

Важно следить за этим;
Суммарная длина горизонтального участка трубопровода может быть не более 100 см;
Трубе необходимо оставить зазор у пересечения с потолком. При больших температурах она способна менять размеры и ей нужно пространство для этого.

Всегда следуйте правилам пожарной безопасности, ведь любая ошибка в таком деле может привести к необратимым последствиям!

Использовать уже готовые конструкции гораздо проще, поскольку их легче монтировать, а также они априори будут выглядеть красиво.

Для установки дымохода в бане через потолок лучше всего использовать систему «сэндвич». Узлы прохода на современном рынке можно найти абсолютно разного устройства.

За основу может быть взята как прямоугольная, так и круглая коробка, которая соединена с листом, выполняющим декоративную функцию и защиту от жара снизу.

По центру находится разъем для трубы, по диаметру которого и определяется узел.

Заводские конструкции выполняются в большинстве своем из нержавеющей стали либо из минерита. В некоторых используется прокладка термической защиты, в некоторых – нет.

Этапы установки:

1. По краям отверстия в потолке оббивается теплоизоляционный слой;
2. Все места, в которых устройство может соприкасаться с деревом, обкладывают негорючим материалом, одним из списка выше;
3. На часть, которая находится в узле прохода, надевают конструкцию. Делается это, доводя последнюю до вырезанного в потолке отверстия. Снизу в потолке готовый узел крепится саморезами, отверстия для которых должны быть предусмотрены разработчиком;

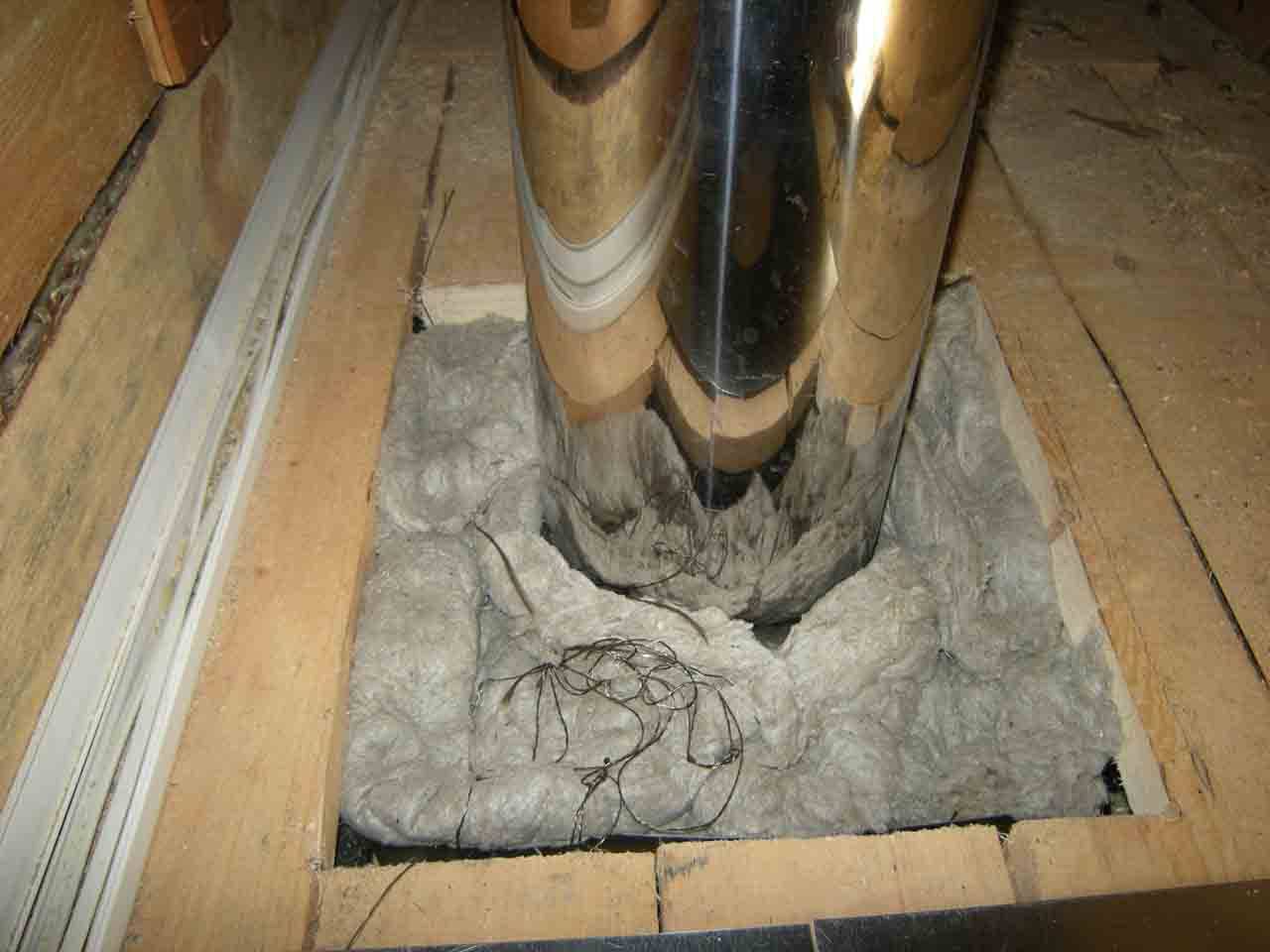

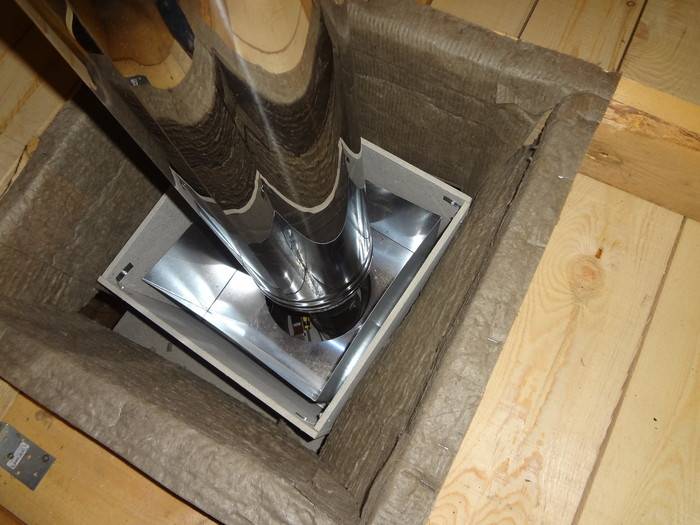

4. Сверху чердачного перекрытия прокладывается дополнительный слой теплоизоляции;
5. Если чердачное помещение используется в качестве жилого, то проходную конструкцию декорируют листами из металла. Если нет – оставляют без изменения.

Как выполнить изоляцию трубы дымохода в бане

Чтобы выполнить работы по изоляции трубы, можно применять такие материалы:

• теплоизол;
• фольгоизол.

Теплоизол начали использовать с недавних пор. Он изготавливается из вспененного полиэтилена, который прячется между несколькими листами фольги. Толщина материала — от 2 до 10 мм. Чем толще теплоизол, тем более высокую температуру материал сможет выдержать.

Таблица: зависимость максимально возможной температуры от толщины теплоизола

Толщина материала, мм	Допустимая температура, °С
2–5	-30 — +100
5–10	-60 — +150

Верхний слой фольги сможет защитить трубу от сильного перегрева. Монтируется теплоизол просто. Понадобится лишь обмотать его вокруг дымохода, зафиксировав скотчем или железной проволокой.

Лучшим материалом для изоляции дымохода является фольгоизол

Этот материал является экологичным, так как в процессе изготовления используется пищевая фольга большой толщины. Материал стоек к ультрафиолетовым лучам и повышенной температуре. Приемлемые температуры — от -65°С до +175°С. Он часто используется для тепловых трасс и трубопроводов.

Данным материалом часто покрывается не только патрубок, но и стены с потолком парной. Постройка, которая отделана внутри фольгоизолом, имеет конструкцию термоса. Тепло не будет выходить, в связи с чем банная постройка быстро прогреется и не будет охлаждаться долгое время.

Довольно часто в бане применяются безопасные сэндвич-трубы. Конструкция сходна с пирогом. Внутренняя часть изготавливается из нержавеющей стали, далее прокладывается утеплительный материал, а внешняя часть изготавливается из оцинкованной стали. Конструкция может выполнять сразу две функции: исключение скапливания сажи внутри и уменьшение нагрева снаружи.

Если в процессе изготовления печи использовался красный кирпич, то такой способ изоляции не подойдёт. Понадобится выполнить следующее:

1. Выход трубы на потолочной конструкции и через крышу надо изолировать от повышенной температуры при помощи асбестового листа. Для этого нужно отрезать лист, размеры которого превышают габариты трубы примерно на 10–15 см со всех сторон. Конструкция прикручивается саморезами.
2. У внутренней части патрубка стенки следует оббить листом металла. Обыкновенные листы из железа применять нельзя, так как они могут быть подвергнуты коррозии. Габариты листа должны быть такими же, как и в случае с асбестовым листом.

Исходя из требований пожарной безопасности, вокруг дымоходной трубы в радиусе 25 см не должно быть каркаса из дерева. Более затруднительной задачей является обустройство прохода дымоотвода между этажами

Важно сберечь герметичность парной и исключить нагрев раскалённой трубой деталей из дерева конструкции перекрытий и элементов внутренней обшивки

Для этой цели нужно использовать разделку. Конструкция необходима для обустройства пожаробезопасного прохода дымоотвода через потолок и стенку, а также для защиты от воспламенения деталей отделки. Разделку можно сделать из железного короба. Размер по горизонтали определяется с учётом диаметра трубы-сэндвича, однако минимальное значение составляет 40 см. Глубина должна превышать толщину перекрытия потолка на 7 см.

Важно учитывать следующие советы по монтажу разделки:

1. Места стыковки короба и перекрытия потолка нужно проложить листом асбеста или базальтом.
2. Нижняя часть разделки фиксируется самонарезающими винтами, однако их нужно теплоизолировать. Для этого в месте монтажа крепёжного элемента следует подготовить углубление величиной, равной 2 диаметрам самореза. В таком случае крепёж не будет контактировать с дном короба.
3. Далее на саморез нужно надеть шайбу и кусок асбеста.
4. Крепёж вкручивается в углубление.

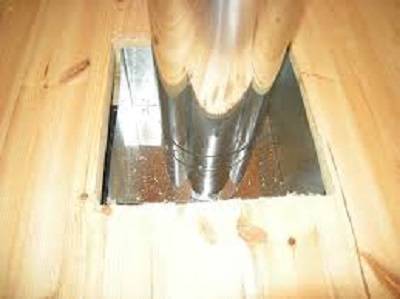

После установки разделку следует наполнить материалом для теплоизоляции. Делается это в такой очерёдности:

1. На дно наносится слой глины 20 мм.
2. Оставшееся пространство заполняется керамзитом.

Видео: обустройство пожаробезопасного прохода дымоотвода через потолок или стену

Соорудить дымоход для бани несложно, однако важно соблюдать инструкции по установке и теплоизоляции труб. Даже малейшие ошибки могут спровоцировать возгорание деревянных элементов банной постройки

Переход через потолочное перекрытие

Как вывести трубу из бани через потолок? Для обустройства перехода можно:

• приобрести готовые разделки;
• соорудить переход самостоятельно.

Обустройства потолочного перехода с готовой разделкой

Готовый полочный узел предназначен для облегчения работ по обустройству потолочного перехода. Приобрести такой элемент дымохода можно в любом специализированном магазине.
Готовые проходы бывают двух видом:

1. содержащие изоляцию;
2. без изоляции.

Проходной узел с готовой изоляцией состоит из:

• двух пластин;
• куска изолированной трубы;

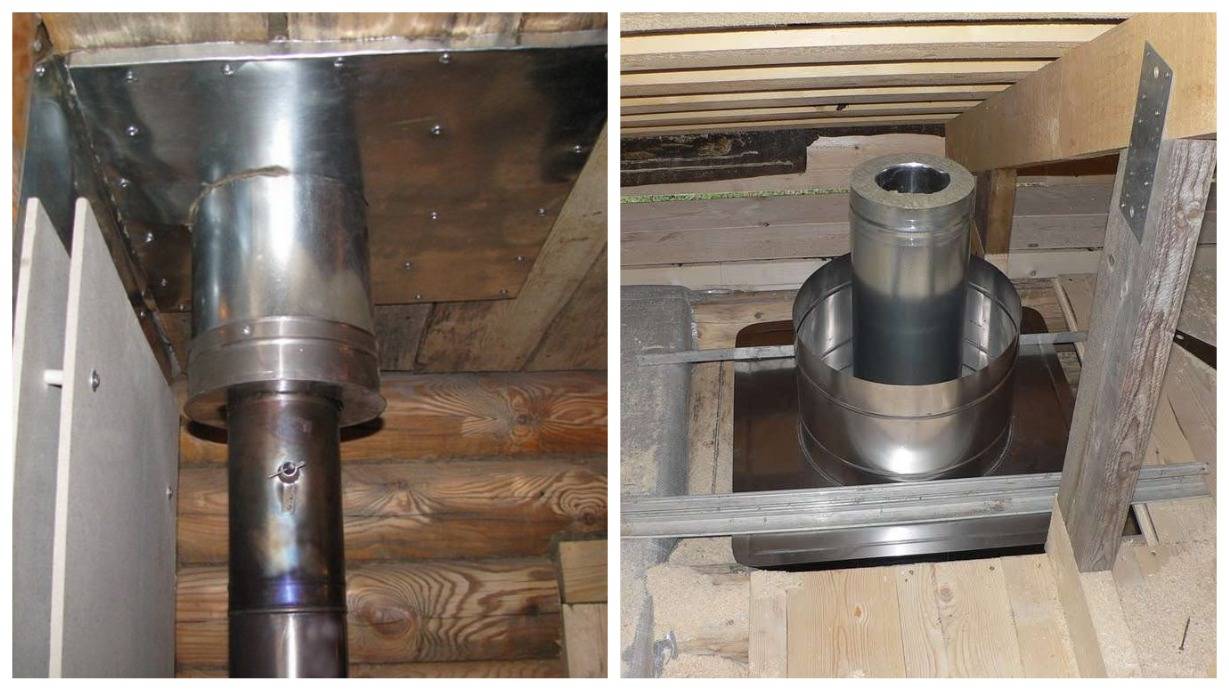

Готовый потолочный узел с изоляцией

Переходник без изоляции представляет собой металлические короба, которые требуется заполнить изолирующими материалами, и отверстия для труб.

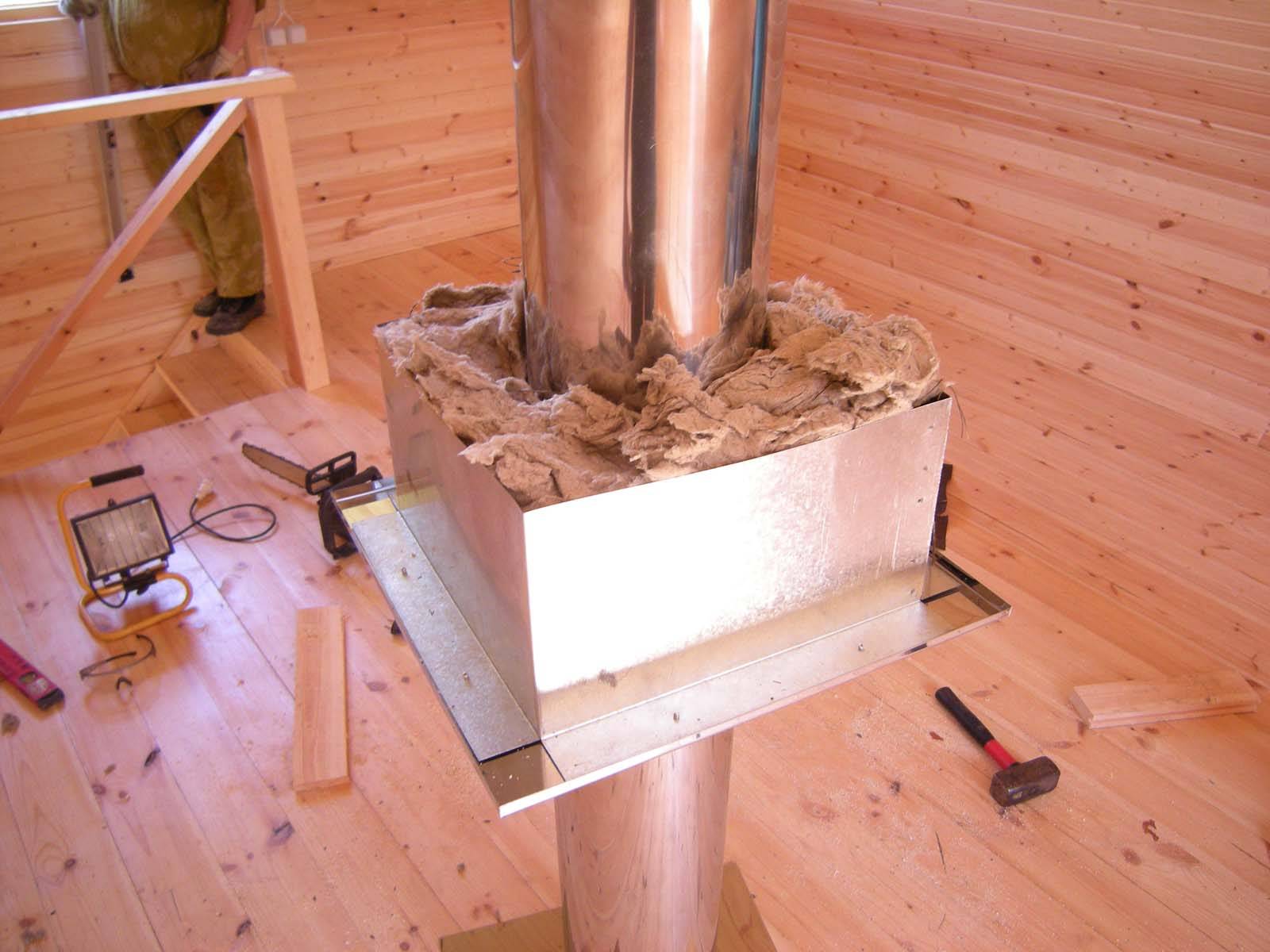

Узел для обустройства прохода через потолок не имеющий изоляции

Подбор готовых разделок должен основываться на диаметре дымоходной трубы.

Как установить трубу в бане через потолок с использованием готовой разделки? Весь процесс состоит из следующих этапов:

1. проделать в потолке отверстие требуемых размеров (зависит от требований пожарной безопасности и габаритов разделки);
2. в нужных местах разделка утепляется ранее выбранным материалом;
3. готовый узел устанавливается в потолочном проходе;
4. подводится труба в потолок в бане. Длина трубы должна быть менее высоты на 10 – 15 см;
5. на чердаке подсоединяется следующий участок трубы.
6. стыки труб герметизируются.

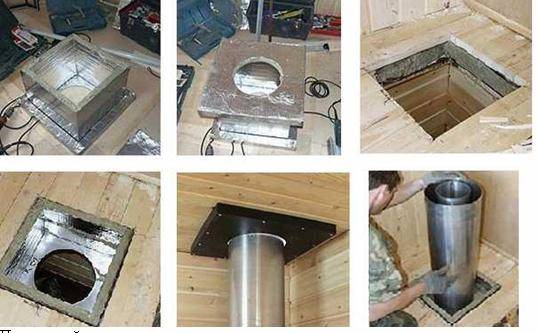

Процесс установки готовой разделки

Обустройство потолочного перехода своими руками

Для самостоятельного изготовления узла перехода потребуются:

• металлические пластины;
• утеплитель;
• дымоходная труба.

Труба в бане через потолок устанавливается по следующей схеме:

1. в потолке проделывается отверстие, диаметр которого более диаметра применяемой печной трубы на 130 – 180 мм;

Если для прохода трубы необходимо выпиливать основные балки, поддерживающие потолок, то требуется установка дополнительных крепежных элементов.

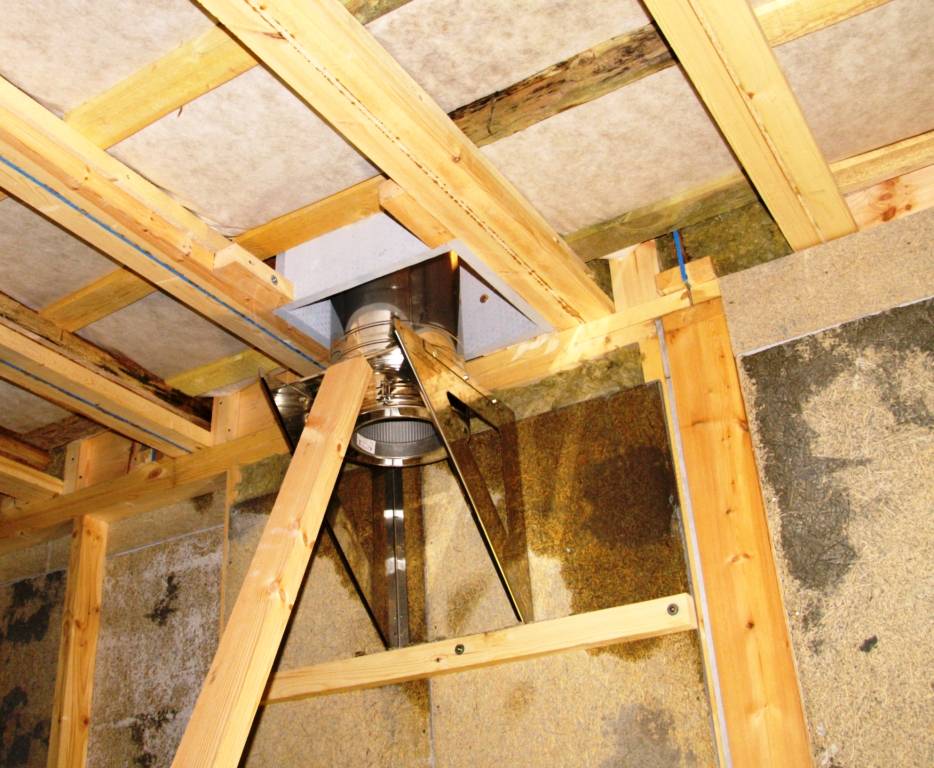

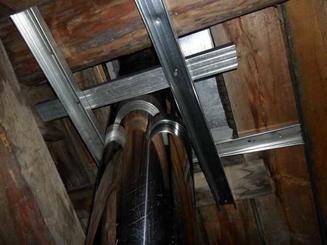

Дополнительное укрепление потолочных балок

1. дымоход выводится на чердак. При этом соединение труб должно быть выше или ниже потолка;
2. с внутренней стороны бани на потолок устанавливается металлическая пластина;

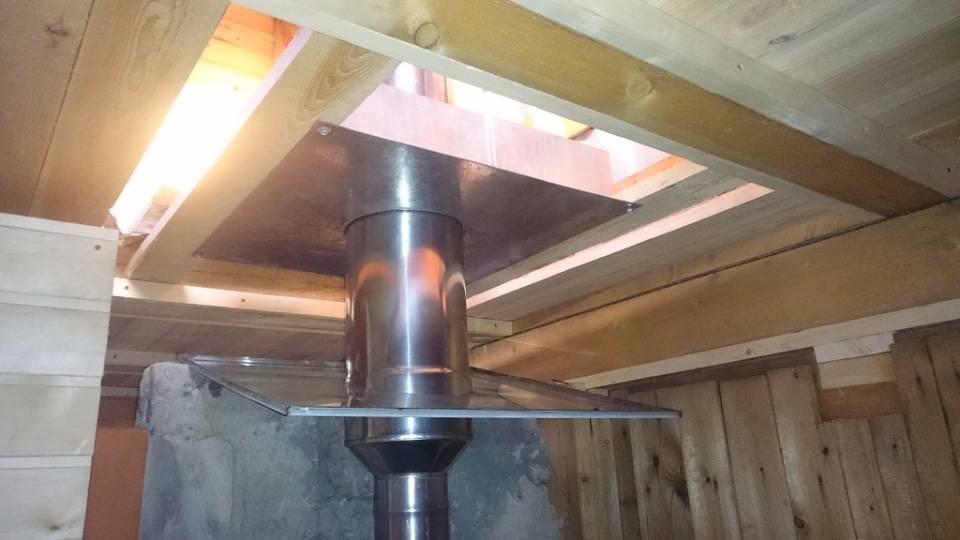

Крепление поддерживающей металлической пластины

1. все расстояние от пластины до чердачного пола изолируется.

Самостоятельное обустройство перехода занимает больше времени, чем с применением готовых разделок. Однако все работы можно провести без участия специалистов.

Труба в бане через стену прокладывается аналогичным образом. Более подробно с процессом можно ознакомиться на видео.

Выбор

Дымоход устанавливается во избежание попадания продуктов горения в парную, а также в легкие человека. Всем известно, что это существенно может подорвать состояние даже самого здорового человека. Поэтому дымоход является одним из важнейших элементов конструкции бани.

Если говорить о материалах, используемых для его создания, то выбор здесь невелик:

1. Кирпич;
2. Металл;
3. Керамика.

Безусловно, данные материалы можно достаточно удачно комбинировать.

Информация! Определить нарушение герметичности дымохода поможет обычная белая краска! На окрашенном дымоходе она потемнеет в местах проникновения дыма.

Некоторое время назад особой популярностью пользовались кирпичные дымоходы, поскольку это просто, удобно и дешево.

В наше время в популярности им не уступают и металлические дымоходы. Однако разберем подробнее все преимущества и недостатки каждого из типов.

Преимущества кирпичного дымохода:

1. Прочность и долговечность;
2. Пожарная безопасность;
3. Теплоизолирующие свойства;
4. Экономичность.

Недостатки кирпичного дымохода:

1. При отсутствии опыта, соорудить кирпичный дымоход будет достаточно сложно, поэтому придется прибегнуть к помощи профессионалов;
2. Из-за шероховатости внутренней поверхности кирпичного дымохода сажа и прочие продукты горения будут оставаться на стенках. Кирпичный дымоход придется чистить гораздо чаще;
3. Так как кирпичные конструкции довольно увесистые, без фундамента не обойтись.

Далее разберем подробнее металлические дымоходы. Материалом для их изготовления используется нержавеющая сталь, поскольку она способна выдержать резкие перепады температур, а также высокую влажность, которой в бане не избежать.

Преимущества металлических дымоходов:

1. Благодаря гладкой внутренней поверхности сажа не накапливается на стенках, что облегчает процесс прочистки труб;
2. Простота монтажа;
3. Огромный выбор готовых металлических дымоходов на рынке.

Недостатки металлических дымоходов:

1. Высокая теплопроводность;
2. Необходимость теплоизоляции;
3. Ограничение в выборе материалов.

Информация. Наиболее популярным представителем металлических дымоходов являются сэндвич-трубы. Состоят они из внутренней и внешней трубы, на стыке которых прокладывается слой теплоизоляции. Такую конструкцию можно соорудить и своими руками, это достаточно простой процесс.

Следующие в очереди дымоходы из керамики. Они объединяют в себе достоинства и кирпичных, и металлических труб, а также практически не имеют недостатков:

1. Простота монтажа;
2. Низкая теплопроводность;
3. Пожарная безопасность;
4. Хорошая тепловая аккумуляция.

Важно! В выборе дымохода лучше отдавать предпочтение прямым конструкциям, без изгибов. Такими характеристиками обладают в основном кирпичные дымоходы.

Устанавливаем дымоход

К этому времени пора бы уже определиться с типом дымохода. На сегодняшний день чаще всего используются так называемые сэндвич-дымоходы.

Такое название они получили из-за конструкции: несколько листов металла сворачиваются в трубу, а между ними прокладывается огнеупорный материал. Их популярность легко объяснима:

• очень простой монтаж;
• высокая пожаростойкость;
• вполне доступная стоимость.

Да и установка такого дымохода не вызывает особых затруднений даже у неподготовленных людей.

1. фиксируем на крыше специальный узел для оптимальной фиксации трубы;
2. вставляем ее в отверстие;
3. засыпаем керамзитом все пустоты;
4. можно поместить саму трубу в короб, который будет защищать ее и придаст вашему дымоходу интересный внешний вид.

Обязательно следует обернуть трубы в лист асбеста. Правда, перед этим его нужно сперва подготовить:

• основательно смочить в воде для смягчения — так можно свести к нулю риск появления трещин;
• обернуть проволокой — это делается для надежной фиксации листа.

Для того, чтобы правильно вывести трубу через потолок и крышу, можно соорудить и кирпичный дымоход. Эта конструкция будет куда надежнее рассмотренного выше варианта, но и затраты на нее — гораздо выше. Поэтому использование такого дымохода в бане оправдано только в случае больших помещений.

Проход трубы с кирпичным дымоходом осуществляется аналогично предыдущему варианту. С одним только отличием: короб нуждается в очень серьезной изоляции. Поэтому он сперва обшивается фольгой, и только после того, как внутренний элемент надежно зафиксирован на печи, устанавливается второе звено, а свободное пространство засыпается керамзитом.

Не забудьте нанести на трубу краску с эффектом термоизоляции — это поможет избежать коррозии.

Подробно о том, как это сделать, рассказывает видео ниже.

Проход через перекрытие своими руками

Узел прохода в потолке дымохода в бане также можно создать самостоятельно. Это более бюджетный вариант, но браться за это стоит лишь в том случае, если вы полностью уверены в своих способностях.

Внимание! Труба дымохода должна быть полностью герметична, иначе пары и продукты горения будут попадать в помещение. Помните, что угарный газ способен вызвать серьезное отравление!. Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана

Нержавеющая сталь является наиболее оптимальным вариантом для использования в качестве теплового экрана.

Обусловлено это ее зеркальной поверхностью, которая будет выступать прекрасной декоративной составляющей в оборудовании дымохода.

С внутренней стороны листа из нержавейки прокладывается теплоизоляционный материал.

Чтобы это сделать, необходимо изготовить короб, который будет выступать в качестве препятствия между декоративной отделкой и балками перекрытия потолочных конструкций.

Перед изготовлением короба перекрытия необходимо определиться с утеплительным материалом.

На эту роль прекрасно подойдет гипсокартон, который не только обладает прекрасными огнеупорными качествами, но и сравнительно не дорогой.

Гипс является основой гипсокартона и представляет собой негорючий материал. Также он обладает прекрасными теплоизоляционными качествами. Помимо гипсокартона, для изоляции короба можно использовать негорючие материалы, такие как минерит, или магнезит.

Перед началом процесса монтажа трубы дымохода в бане через потолок необходимо подготовить:

1. Жестяной материал;
2. Негорючее вещество минерит;
3. Лист нержавеющей стали;
4. Негорючее вещество базальт или листы базальтового картона;
5. Керамзит или глина.

Рекомендуется приступать к следующим шагам до этапа чистовой отделки.

Итак, разберем процесс провода трубы через потолочные конструкции без использования заводских узлов прохода и как изолировать трубу в бане от потолка:

1. Из жести делается короб. Размеры вычисляются, исходя из расстояния между двумя потолочными балками. Для того, чтобы края жести загибались проще, используется доска. Скрепляются они обычно заклепками;
2. Далее вырезается проем в потолке. Диаметр отверстия должен превышать диаметр трубы, так как нужно оставить место для негорючих теплоизоляционных материалов;
3. Далее прокладывается слой минерита. Делается это только в местах, где труба и потолочные перекрытия могут соприкасаться;
4. Жесть, из которой ранее мы изготовили жестяную коробку, не обладает достаточной жесткостью. Поэтому от края до края крепятся планки из ;
5. На следующем этапе лист нержавейки необходимо раскроить. Не стоит снимать защитную пленку слишком рано, для начала зафиксируйте место, где будет вырезан проем под трубу. Диаметр отверстия также должен превышать диаметр трубы, чтобы оставался зазор. Вырезается круг ножницами по металлу очень аккуратно. Из листа нержавейки необходимо подготовить небольшой щит, который сможет закрыть место стыка. Это делается в декоративных целях;
6. Далее необходимо подготовить теплоизоляционный слой, который прокладывается под стальным;
7. Жестяной короб вставляется в отверстие и закрывают листом из нержавеющей стали, покрытым слоем теплозащиты. Далее крепится заранее подготовленный декоративный щит;
8. Изоляция трубы непосредственно в коробе происходит за счет глины или керамзита, засыпаемого в короб до самого верхнего края.

В результате у вас получается эстетически красивый и безопасный по всем пожарным нормам щит.

Информация! Для обеспечения полной безопасности стены и потолок около дымохода рекомендуется застелить дополнительным слоем теплоизолирующего негорючего материала.

Правила безопасности

Производя установку дымохода в бане через потолок, необходимо руководствоваться рекомендациями Санитарных Норм и Правил 41 – 01 – 2003. Согласно п.6.6.22, необходимо обеспечить расстояние в 130 мм в случае прохода через потолок для дымохода трубы из кирпича, обеспечивающей защиту дерева. Но учитывая, что в большинстве случаев в банях применяются металлические трубы, то ориентироваться нужно на следующие нормы:

• Необходимо соблюдение расстояния большего, чем 380 мм до легко воспламеняющихся предметов, защищенных изоляцией;
• Минимальное расстояние до легко воспламеняющихся предметов без изоляции должно быть более 500 мм.

В данном случае эти расстояния нужно обеспечить до соприкосновения трубопровода с деревом.

В идеале эти расстояния было бы вообще ничем не закрывать, но такой вариант будет способствовать повышенной теплопотере, что является экономически невыгодным. Поэтому указанный объем закрывается негорючими материалами.

Максимальная длина трубы, проходящей через потолок в бане, не должна быть больше 1000 мм. Дымоход не может закрепиться на крыше жестким образом, т. к. при изменении температуры, труба может несколько изменяться в размере, что может привести к деформированию перекрытия.

В бане часто используются трубы особой конструкции, называемые «сэндвич». Они представляют из себя две трубы разного диаметра, одна из которых находится внутри другой. Пространство между ними заполнено слоем утеплителя. Не многие знают, что наружная часть такой конструкции обладает почти такой же температурой, как и внутренняя часть дымохода.

Часто хозяева, в целях ускоренного протапливания бани, допускают перегревание печи. Если температуры внешней части трубы превышают допустимые значения в 400 ºС, то это грозит выходом из строя внешней части сэндвича, что приведет к возникновению угрозы пожара. Поэтому ни в коем случае нельзя допускать уменьшения расстояния между трубой и окружающими предметами.

СНиП 2.04.05-91 (п.3,83) дает следующие рекомендации.

Расстояние до горючих конструкций в случае использования труб из кирпича или бетона должно быть не менее 13 см. Для керамических труб, не оснащенных изоляцией, соответствующее расстояние будет больше 25 см, для труб с изоляцией – 13 см.

Желательно закладывать эти параметры еще на стадии проектирования бани, так как шаг при установке балок перекрытия обычно бывает не большой. Если он равняется 60 см, то будет возможно использование только изолированных труб.

Диаметр выходной части трубы часто бывает 11.5 – 12 см. Если в сэндвиче используется утеплитель толщиной 10 см, то получаем диаметр наружной части 31,5 – 32 см. Прибавляем расстояние, рекомендуемое для утепленных конструкций в 13 см с каждой стороны, получаем ширину 57,5 см. То есть такая конструкция идеально вписывается в имеющееся расстояние между балками 60 см.

Теперь посмотрим, какое расстояние между балками должно быть при использовании не утеплённого дымохода. Если внутренний диаметр равен 11.5 мм, то прибавляем к нему необходимое по правилам безопасности расстояние со всех сторон в 25 см, получаем 61,5 см. Полученный результат не укладывается в имеющееся расстояние между балками. Причем диаметр трубы может быть еще больше, и тогда несовпадение размера дымохода и шага балок становится еще более заметным.

Монтаж дымохода

Здесь представлена информация, как вывести дымоход через стену своими руками. Монтаж дымохода через стену легко выполнить своими руками.

Общие моменты

Чтобы утеплитель не оплавился, первая деталь дымохода должна быть выполнена в виде отрезка трубы без теплосберегающего слоя. Крепеж устанавливают на высоте, защищенной от перегрева. Отсюда можно монтировать сэндвич трубу.

Монтаж осуществляют двумя способами:

1. Поднимают систему труб в помещении поближе к потолку, затем делают вывод их наружу.
2. Выводят трубы через стену на уровне расположения выходящего из котла дымового патрубка. В этом варианте образуется только одно соединительное колено. Следовательно, тяга будет лучше.

Крепление сэндвич трубы ближе к коньку.

Котел или печь устанавливают на негорючее основание. Поверхность стены, соприкасающаяся с котлом, тоже должна быть изолирована. Чаще всего в качестве основы на стену и пол крепят лист металла.

Сэндвич-дымоход

Подобные системы отличаются возможностью длительной эксплуатации, а их монтаж производится в короткие сроки. При этом рабочие характеристики современных дымоходов полностью удовлетворяют существующим сегодня требованиям пользователей этой продукции. Например, монтаж становится простым делом за счет комплектации рассматриваемых устройств так называемыми доборными элементами в виде различных хомутов, колен, защитных экранов и т. д. В то же время такие каналы имеют один серьезный минус: их стоимость довольно высока.

Главное достоинство сэндвич-дымохода заключается в том, что его конструкцией предусмотрено наличие слоя утеплителя, который:

• гарантирует защиту внешней трубы от перегрева;
• снижает количество конденсата за счет быстрого нагрева внутреннего цилиндрического изделия.

Технология монтажа сэндвич-системы

Этап 1. Необходимо нанести разметку отверстий под дымовую трубу с помощью отвеса. Проделайте размеченные проемы, оставляя промежуток не менее 10 см между частью потолочного перекрытия и непосредственно сэндвич-дымоходом. В целях теплоизоляции участок входа трубы в потолок проложите стекловатой или минеральной ватой.

Этап 2. Определитесь с локализацией разгрузочного узла, который монтируется на крыше для снижения нагрузки на трубу и исключения появления боковых колебаний. Этот элемент желательно устанавливать при наличии значительного расстояния между полом чердака и кровлей. Такой промежуток может быть небольшим, например, в пределах 1,5 м. Если это так, каких-либо дополнительных упоров устанавливать нет необходимости.

Конструкция разгрузочного узла включает в себя металлические уголки и различные установочные элементы. Первые детали требуются для надежности крепления за счет их монтажа на стропильной системе.

Этап 3. Установите стартовый сэндвич на выходном патрубке печи

При этом важно добиться плотности соединения, что предполагает наличие требуемого соответствия диаметров трубы и патрубка

Этап 4. Убедитесь, что внутреннее цилиндрическое изделие сэндвич-системы не накрывает патрубок печи, а входит в него. Что касается других участков труб, то они должны быть смонтированы таким образом, чтобы каждый элемент вставлялся один в другой с фиксацией мест соединений посредством специальных хомутов.

Этап 5. Установите потолочную разделку, необходимую не только для закрытия отверстия, но и для придания требуемой устойчивости конструкции в целом. Для этого к потолочной разделке приваривается труба (проходник), имеющая больший диаметр по сравнению с внешней цилиндрической конструкцией сэндвич-системы. В результате увеличивается площадь упора и исключается возможность появления существенных боковых нагрузок, которые могли бы стать причиной деформации конструкции. Во избежание потерь тепла под потолочной разделкой следует закрепить минеральную вату посредством саморезов или гвоздей.

Этап 6. Выполните соответствующие отверстия как в обрешетке, так и в кровле, а затем займитесь герметизацией места выхода трубы. В данном случае можно воспользоваться специальным полимерным составом или установить на верхнем элементе покрытия дополнительный лист для большей надежности. Высота дымохода должна превышать уровень кровли на 50 см.

Этап 7. Произведите установку грибка.

Приведенный порядок действий представляет упрощенную схему работ, связанных с монтажом сэндвич-дымохода. Это обусловливается тем, что была поставлена цель продемонстрировать пример быстрой установки за усредненную стоимость. При этом данное обстоятельство ни в коей мере не повлияло на безопасность и функциональность собираемого таким образом дымохода. Вывести трубу из бани можно с помощью данной инструкции, просто подогнав и улучшив под свой проект.

Кирпичное устройство

Классическая модель трубы для отвода продуктов сгорания – это сооружение на основе кирпичной кладки. Устройство данного вида дымохода отличается определенной сложностью, но его конструкцию вполне можно упростить. При этом производимые изменения не должны негативно влиять на надежность канала и мощность тяги.

Участок дымохода от печи до потолка должен возводиться с использованием глиняного раствора. Далее он заменяется цементно-песчаным, который применяется и для кладки над крышей.

Этапы работ по возведению канала

Чтобы правильно вывести трубу в бане через потолок, нужно придерживаться восьми шагов. Ниже мы попытались предоставить максимально понятную инструкцию.

Этап 1. Разметка потолка и крыши под отверстия для дымохода. Проделайте проемы, соблюдая строгую вертикальность. Подготовьте раствор для кладки.

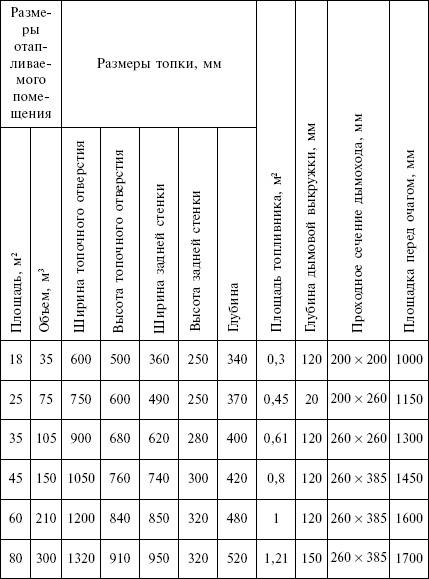

Этап 2. Размещение надсадной части. Необходимо, чтобы диаметр прохода соответствовал минимально допустимым размерам, гарантирующим требуемую мощность тяги вне зависимости от рабочего режима печи и климатических условий.

Поверхность внутри дымохода не должна иметь серьезных неровностей, так как это может послужить причиной того, что потоки воздуха будут закручиваться, приводя к снижению тяги. В связи с этим с заделкой швов тянуть не стоит.

Кладка дымохода должна быть толщиной в полкирпича, что считается нормой для бань. В то же время требуется постоянно проверять каждый ряд на вертикальность, так как в дальнейшем нельзя будет исправить ошибки без снятия кирпичей. Это можно сделать с помощью обыкновенной нити, натягиваемой от угла потолочного отверстия до угла надсадной части, образуемого первым рядом.

Этап 3. Кладка распушки, обеспечивающей дополнительную надежность конструкции дымохода и защищающей его от возгорания. Непосредственно распушка создается путем расширения внешних стенок канала, устойчивость которым придается за счет использования арматуры

При этом необходимо соблюдать следующие условия: дополнительные детали не должны быть заметны на поверхности конструкции, а также важно, чтобы они не выходили внутрь

Каждый из рядов, идущий поверх следующего, необходимо класть таким образом, чтобы он выступал примерно на четверть. В результате максимальная ширина дымохода должна быть достигнута к тому моменту, как кладка упрется в потолочное перекрытие.

Этап 4. Фиксация вертикального канала посредством обрезных досок, прибиваемых по периметру распушки с максимальной плотностью прилегания. Такое применение пиломатериала позволяет добиться прочного крепления дымохода, что исключает возможность колебания конструкции под воздействием ветра. Оптимальным решением является выполнение расширения в непосредственной близости от потолочных балок.

Этап 5. Уменьшение ширины дымохода по периметру с целью перевода распушки в стояк с продолжением кладки до самой крыши.

Этап 6. Установка выдры – участка вертикального канала, с помощью которого осуществляется отведение дождевых вод. Его размеры превышают габариты стояка и составляют четверть кирпича. Эта часть конструкции укладывается точно так же, как и распушка.

С целью сохранения внутренних размеров дымохода необходимо задействовать тонкие вставки. Угол наклона кровли оказывает влияние на высоту выдры. Низ верхнего элемента покрытия служит началом отсчета кладки участка дымохода, предназначенного для отведения дождевых вод, который должен возвышаться не менее чем на 2 ряда над верхней точкой.

Этап 7. Кладка шейки дымохода с необязательным обустройством оголовка и установкой решетчатого колпака из металла.

Этап 8. Уплотнение стыков кровельного покрытия и выдры с достижением максимальной герметизации этого участка дымохода с помощью того или иного способа. Именно от выбранного метода и ряда факторов зависит то, как будет произведена герметизация.

Дымоход из кирпича – это дорогостоящая конструкция, отличающаяся сложностью возведения, использование которой не является единственно возможным решением. Современные технологии и материалы позволяют устанавливать более простые и эффективные конструкции.
