Печь-барбекю из кирпича своими руками: чертежи и порядовка

Временное устройство для приготовления пищи из кирпича – отличный летний вариант

Если вы не планируете бывать на даче зимой, то барбекю или мангал, сделанный из кирпича без раствора, отлично подойдет для этой цели. Весной его можно легко и быстро сложить, а на зиму разобрать.

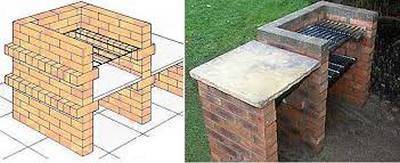

Схема кладки без раствора

Вот схема и пошаговая инструкция, на которой показано изготовление подобных мангалов и барбекю из кирпича.

Если барбекю планируется небольшое (9-10 рядов кирпича), можно просто хорошо разровнять и утрамбовать землю. Для большего сооружения лучше залить фундамент.

Начинаем выкладывать кирпичи по такому же принципу, как и в предыдущих вариантах, но по кругу и с зазорами примерно 50 мм.

Поверх 5-го ряда укладываем стальной лист, который будет служить поддоном для угля.

Кладем еще 2 ряда и устанавливаем решетку для готовки. Потом еще 2 ряда для защиты от ветра.

Для возведения такого круглого барбекю кирпича понадобиться чуть более 100 штук.

Разновидности уличных печей

При выборе конструкции учитывают множество факторов, но главные из них — производительность и предназначение прибора. Заранее учитывают то, какие блюда на уличной печи будут готовить чаще, на какое количество человек они рассчитаны. Другие темы для размышлений — финансовые возможности, оценка своих строительных навыков.

Барбекю

Этот очаг отличает простота и универсальность. Такая конструкция позволяет варить, жарить, запекать продукты. Корпус прибора делают из кирпича. Внизу сооружают отсек-топку. Сверху делают площадку, на ней устанавливают посуду, решетки, вертелы или шампуры. Эта самая простая уличная печь, функциональность которой можно несколько расширить: например, установить дополнительные полки для посуды или продуктов.

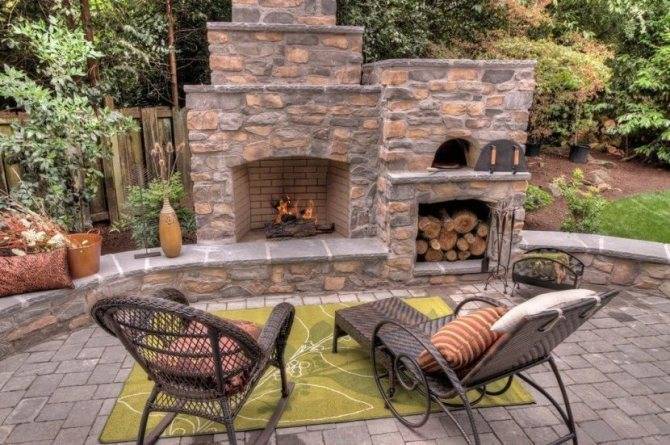

Камин

Эту симпатичную конструкцию чаще устанавливают не под открытым небом, а в закрытых беседках. Однако в первом случае он будет служить дополнительным декоративным элементом. Чтобы появилась возможность приготовления блюд, над топкой устанавливают решетку, она служит подставкой для посуды, шампуров, решетки. Такой отопительный прибор можно сделать из камня, кирпича либо из металла, его потом облицовывают.

Мангал

Мангал — частый атрибут загородной жизни. Он представляет собой прямоугольную емкость, в нижней части которой для притока воздуха делают отверстия. В верхней части конструкции вырезают углубления для фиксации шампуров. В этом случае нередко используют металл толщиной как минимум 6 мм. Этот материал способен успешно противостоять жару, идущему от углей. Конструкции делают на ножках (колесах, полозьях), вмуровывают в бетон.

Печь с плитой

Конструкция с варочной плитой — следующее устройство, претендующее на звание «самая простая уличная печь». Этот вариант выбирают те дачники, которые выбираются на участок периодически, а печь им нужна для разогревания пищи или воды. Корпус обычно изготавливают из толстой листовой стали либо из чугуна. Чтобы уберечь изделие от похитителей, печь делают переносной, или крепят к фундаменту с помощью закладных, вмурованных в него.

Русская печь

Эта традиционная конструкция не самая простая уличная печь, зато она сможет стать отличным декоративным элементом участка. Ее используют для варки, копчения продуктов, жарки. Если изготовить варочную панель съемной, то в русской печи появится возможность готовить шашлыки. Ее необходимо спрятать под навесом, так как глина от влаги размякнет. Для сооружения такого устройства понадобится от 2500 до 3000 кирпичей, точное количество зависит размера печи.

Тандыр

Такую экзотическую печь выкладывают из огнеупорного кирпича или камня. В готовом виде конструкция имеет необычную форму: это большой кувшин, который не только не портит вид участка, он еще и выглядит очень экзотично. Нередко для его изготовления используют простую бочку, ее обмазывают глиной внутри и снаружи. В приготовлении блюд участвуют все поверхности сосуда: его горловина и стенки. Сверху на подставки устанавливают казан, укладывают решетки.

Фундамент

Материалы

Основными материалами для монолитной плиты являются: бетон, арматурные сетки.

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

  1. Цемент М 400 — 1 часть.
  2. Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.
  3. Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м3:

  • цемент — 325 кг;
  • песок — 1300 кг;
  • щебень — 1300 кг;
  • вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края. Если печь имеет размер 1400х1000 мм, то фундамент будет 1600х1200 мм.

Инструменты

  • щуп (для уплотнения бетона);
  • трамбовка (узкая), защищенная металлом;
  • трамбовка (круглая) с двумя ручками;
  • трамбовка (квадратная), обитая снизу металлом;
  • гладилка (для разравнивания бетона);
  • скребок (для удаления цементного молока);
  • полутерок;
  • доска (для разглаживания бетона);
  • кельма;
  • лопата — прямая режущая часть;
  • лопата — остроконечная нижняя часть;
  • лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции

Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю

Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

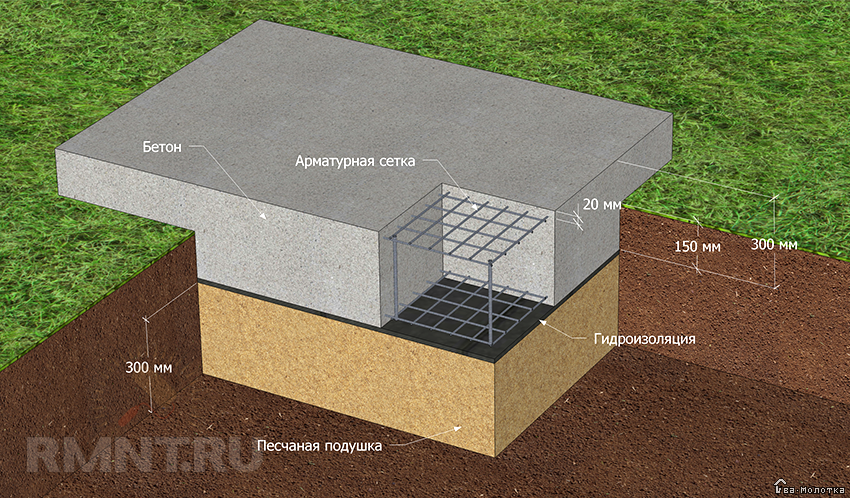

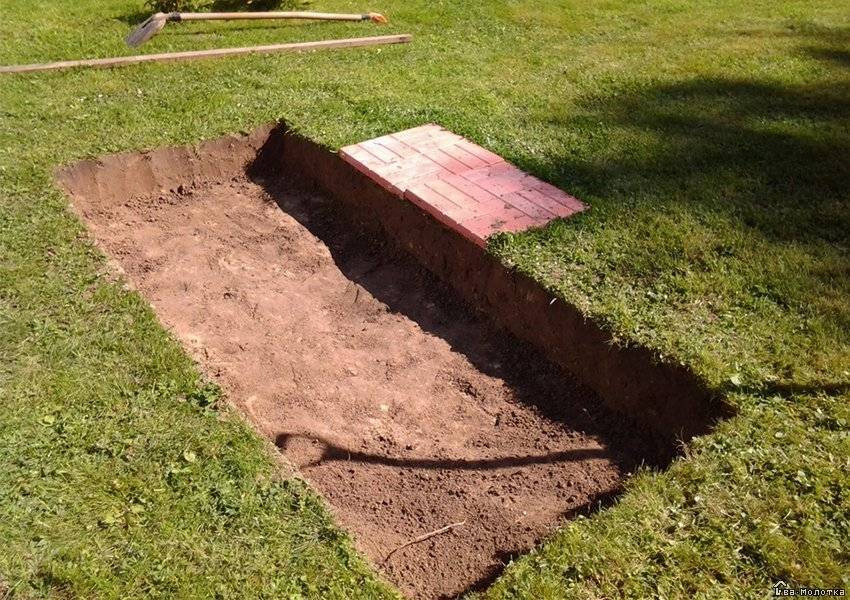

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания. Опалубку можно снимать, когда бетон наберет не менее 50% прочности

В днях это будет зависеть от температуры воздуха:

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

  • +5 °С — 12 дней;
  • +10 °С — 8 дней;
  • +15 °С — 7 дней;
  • +20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

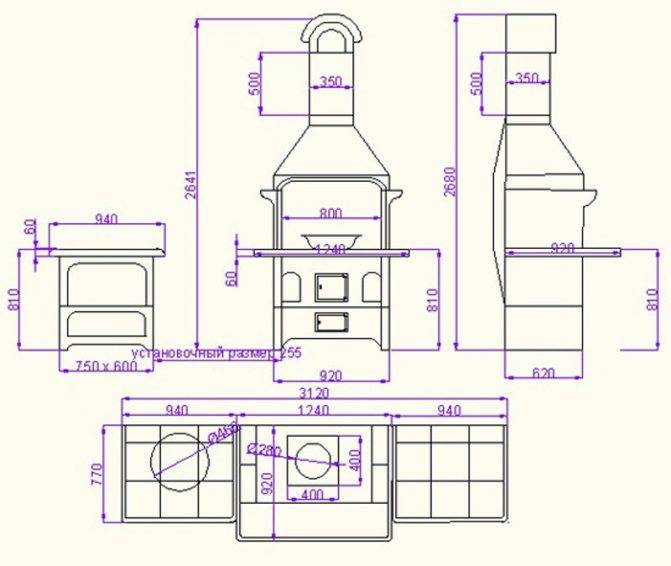

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Укладка выполняется так, чтобы раствор не сильно растекался:

  1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
  2. Небольшое количество раствора накладывают на угол кирпича.
  3. Далее размазывают вдоль кромки с наклоном к краю.
  4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

  • вертикальные швы не должны совпадать;
  • кладка со сколотой поверхностью не производится внутрь топки;
  • внутренние поверхности не подлежат оштукатуриванию;
  • опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
  • при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

  1. Выкладываем дно. На него уйдет 7,5 кирпича.
  2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
  3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
  4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
  5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
  6. Свариваем подставку из уголка и труб диаметром 50 мм.

Особенности конструкции

Барбекю из кирпича представляет стационарную конструкцию очага, размещенную на улице. Проектируя данную конструкцию, следует учитывать ее особенности, чтобы правильно разместить.

Разновидности конструкции

Существует 2 вида уличного барбекю – одиночные конструкции и конструкции, входящие в комплекс печных устройств.

Первый вариант конструкции представляет открытый или закрытый очаг с набором вспомогательных элементов, таких как вертела, шампуры или решетки, установленные над очагом горения.

Если конструкция открытая, не имеющая купольного свода и дымохода, то ее допустимо располагать на открытом пространстве, соблюдая все требования правил пожарной безопасности.

Барбекю открытого типа

На самом деле, особенно в условиях недостатка площади территории приусадебного хозяйства, соблюдение таких мер связано с рядом трудностей.

Если за основу брать конструкцию с дымоходом, то ее можно расположить, как на открытом воздухе, так и под навесом, а то и в беседке.

В таком случае, хозяин может придать данной конструкции целый ряд функций, не ограничиваясь исключительно приготовлением продуктов на жаре от перегоревших дров или древесного угля. Рядом с барбекю можно установить печь с варочной поверхностью, зарезервировать места для хранения дров, установить поверхность для разделки продуктов. Поэтому в данном случае имеется смысл говорить о целом комплексе, предназначенном для приготовления на улице различных блюд.

Несмотря на это, следует учитывать тот факт, что это вспомогательные сооружения, требующие особого подхода при их размещении на участке. Такое строительство необходимо осуществлять, учитывая расстояние к основной постройке, учитывая границы соседних участков, а также учитывая расположение зеленых насаждений.

Если имеется ввиду целый комплекс, то имеет смысл говорить о различных «удобствах», таких как наличие воды, централизованной канализации, а также наличие электричества. Поэтому зона отдыха должна располагаться как можно ближе к инженерным сооружениям, чтобы не было проблем с подключением. Если такой возможности нет, то печь барбекю лучше расположить рядом с основной постройкой со стороны кухни, хотя провести воду и электричество не так уж и сложно, за исключением канализации.

Конструкционные решения

Если конструкция стационарная и из кирпича, то без хорошего фундамента не обойтись. Для подобной конструкции наиболее оптимальный вариант – это плита.

Плита – это универсальное основание, которое прекрасно выполняет свои функции на различных грунтах. Если воспользоваться мелко заглубленным ленточным фундаментом, то он может не выдержать, если не учесть характера грунта и на кирпичной кладке могут появиться трещины.

Многие считают, что на плиту уходит много бетона, но такая конструкция, как печь барбекю, не потребует большого количества бетона.

Закупаем материалы

Готовый чертеж позволит подсчитать необходимое количество материала и его вид. Кирпич потребуется двух видов: облицовочный и огнеупорный.

При выборе последнего вида предпочтение желательно отдать шамотному, который традиционно используется при строительстве печей. В его составе большое количество глины, что позволяет на протяжении всего периода эксплуатации печи выдерживать воздействие достаточно высоких температур.

Облицовочный материал должен обладать достаточным уровнем прочностных свойств.

Кроме кирпича для строительства потребуются растворы, замешиваемые из красной глины, песка и цемента. Для укладки шамотного кирпича традиционно используется глиняный раствор, в состав которого кроме глины входит цемент (М200), песок, вода.

Глина заливается небольшим объемом воды и выдерживается в течение минимум 5 дней. После этого последовательно добавляются вода, просеянный песок и цемент.

После тщательно перемешивания раствор можно использовать при укладке кирпича. Облицовочный материал укладывается на раствор из песка и цемента.

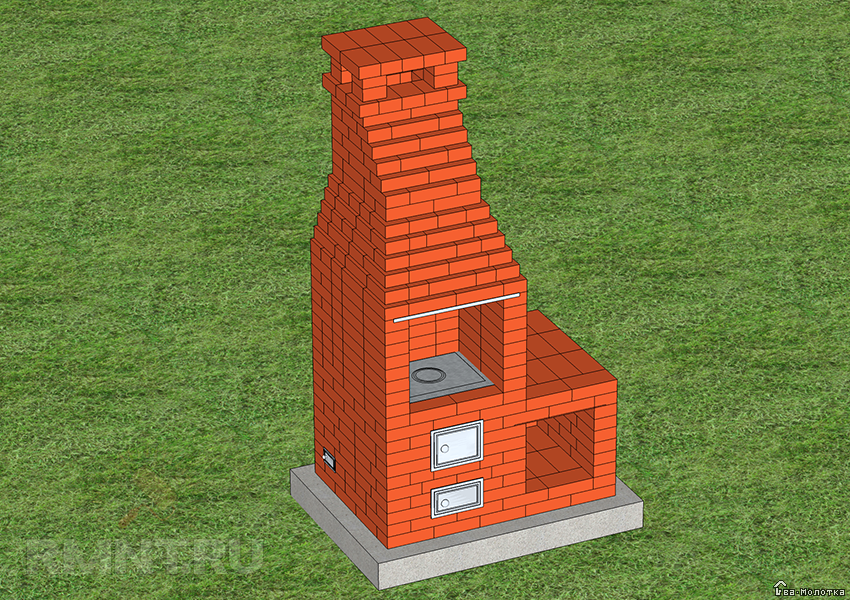

Корпус печи-барбекю Гудкова

Материалы

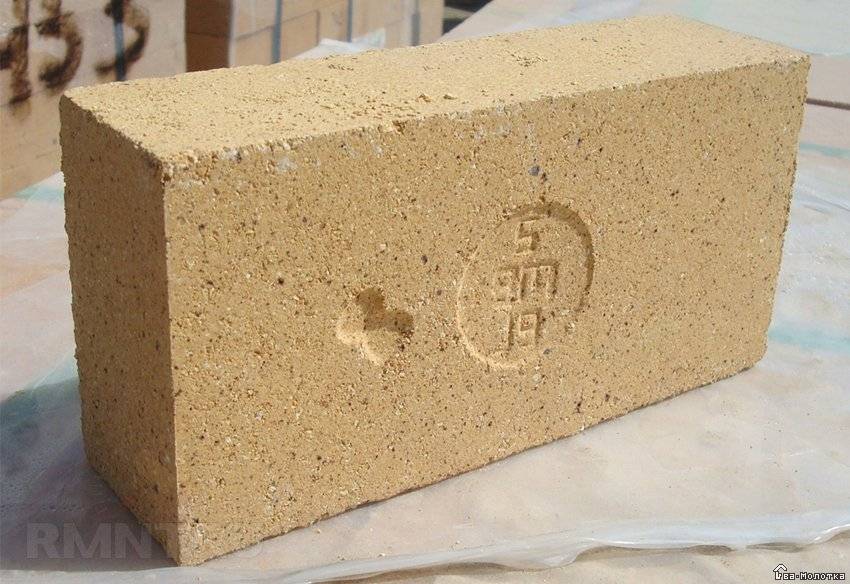

  1. Кирпич огнеупорный (шамотный) ГОСТ 390–96.
  2. Кирпич глиняный обыкновенный ГОСТ 530–2012.

Корпус печи выкладывается из кирпича либо огнеупорного, либо керамического (обязательно полнотелого). Огнеупорный кирпич выдерживает 1300 °С и более. Обыкновенный глиняный кирпич должен быть хорошо обожжен. Недожженный, пустотный, силикатный, а также кирпич с трещинами для печной кладки не подходит.

На печь потребуется кирпича — 465 шт.

Печные приборы:

  • однокомфорочная плита варочная 420х500 мм;
  • решетка–мангал 420х500 мм;

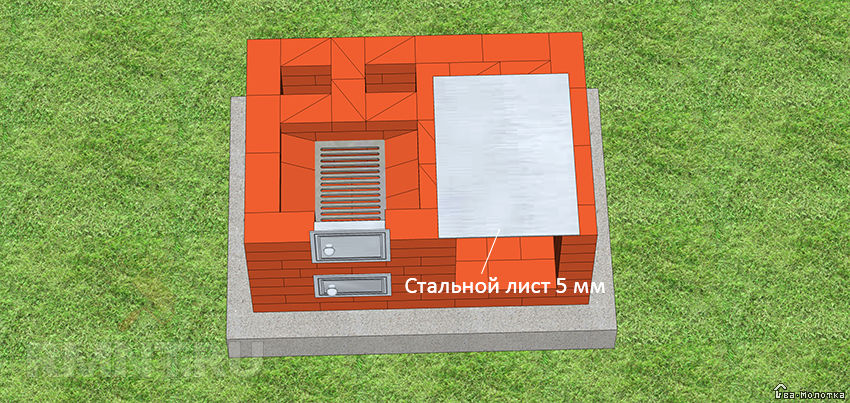

  • металлический лист 500х600 мм;

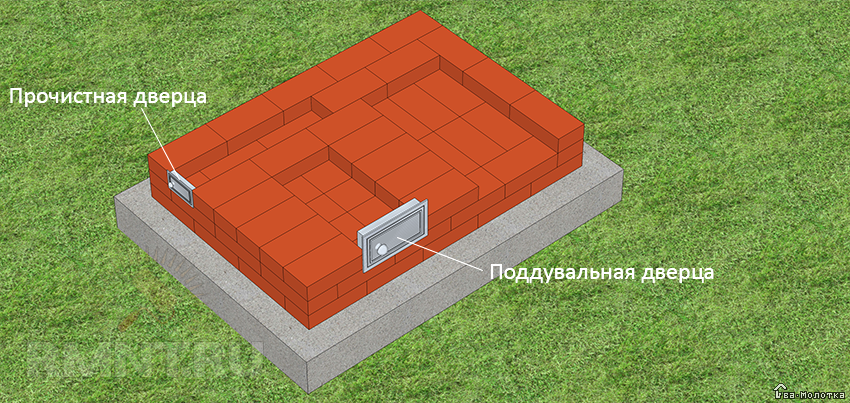

  • прочистная дверка 140х140 мм;
  • поддувальная дверка 270х140 мм;
  • топочная дверка 250х270 мм;
  • колосниковая решетка 300х200 мм;
  • уголок стальной 32х32х4 мм длиной 500 мм — 4 штуки, 600 мм — 6 штук;
  • проволока стальная 2 мм — 10 м;
  • шнур асбестовый 5 мм — 10 м.

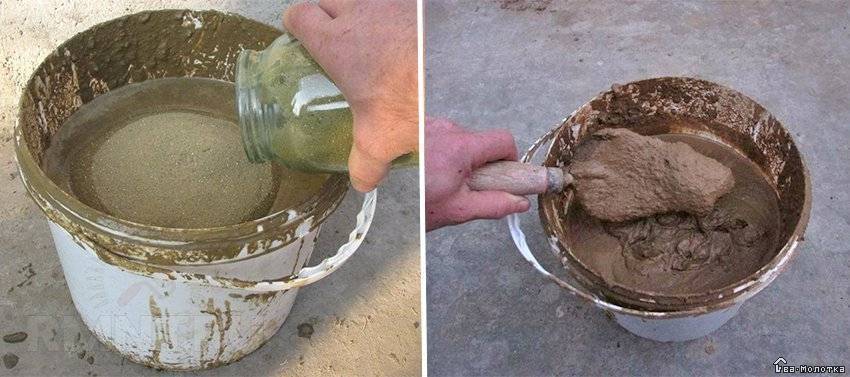

Глино-песчаный раствор

Для печных работ применяется в основном пластичная чаще всего красная глина и мелкий просеянный песок. Необходимая пропорция состава раствора берется, исходя из жирности глины. Жирность зависит от процентного состава в ней песка:

  • жирная — 2–4%;
  • средняя — 15%;
  • тощая — 30%.

Состав раствора (глина, песок):

  • жирная — 1:2,5;
  • средняя — 1:1,5;
  • тощая — 1:1.

Важно! Перед началом работ глину замачивают на сутки, а затем, постепенно размешивая, добавляют понемногу песок. Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора

Можно также купить готовую растворную смесь для печных работ. Такие смеси выдерживают высокие температуры и значительно сократят время, необходимое на приготовление раствора.

Инструмент печника

Печная кладка — это та же кирпичная кладка, поэтому в основном и инструмент для нее практически такой же.

1 — кирка; 2 — кельмы; 3 — киянка; 4 — расшивка; 5 — отвес; 6 — уровень; 7 — угольник

Корпус садовой комбинированной печи

Работы по возведению корпуса печи необходимо проводить только при наличии хотя бы временного навеса над ней. Для удобства работ можно выложить корпус сначала насухо, подбирая кирпич.

Важно! Нельзя обколотой стороной кирпича выкладывать внутрь топливника или дымохода. Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду

Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм

Перед укладкой глиняный кирпич увлажняют, на 1–2 мин. опуская в воду. Шамотный кирпич только ополаскивают, чтобы убрать пыль. Толщина шва у глиняного кирпича должна составлять менее 5 мм, а у шамотного — 3 мм.

При производстве печных работ необходимо соблюдать строгую горизонтальность поверхностей каждого ряда и вертикальность углов. Перевязка швов должна составлять 1/2 кирпича.

Все печные приборы устанавливаются одновременно с кладочными работами. Металл и кирпич имеют разную величину линейного расширения, поэтому все металлические элементы печи устанавливаются с зазором в 3–5 мм, затем этот промежуток заполняется асбестовым шнуром.

К печным дверцам крепится стальная проволока для заделки ее в кладку.

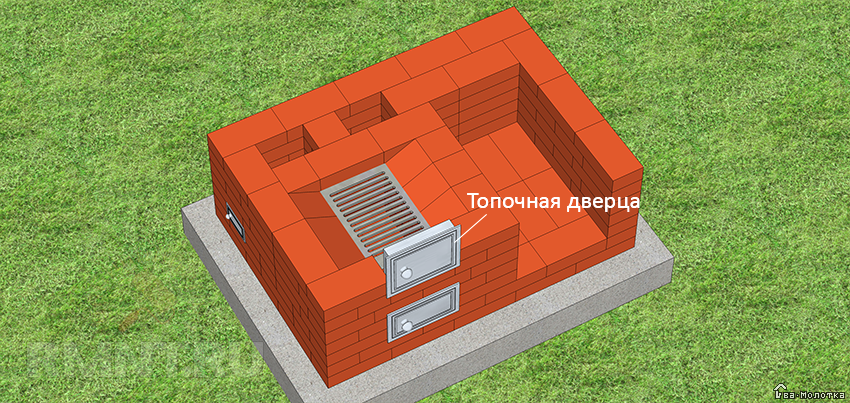

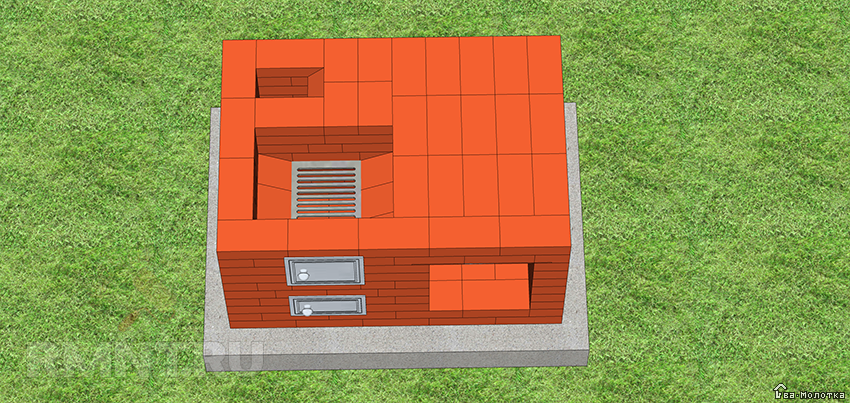

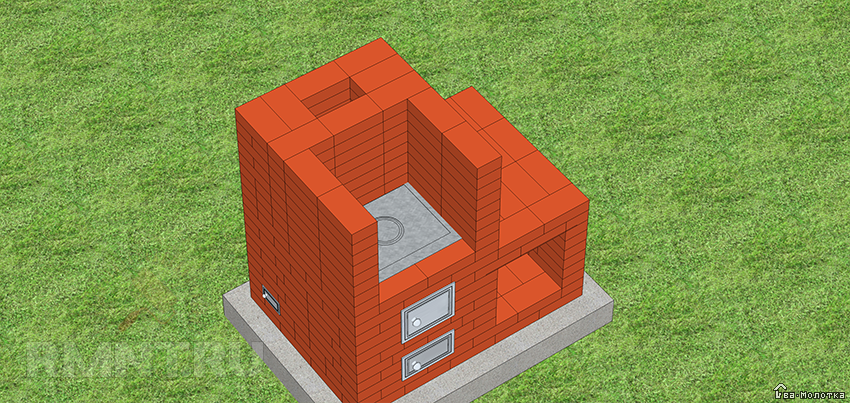

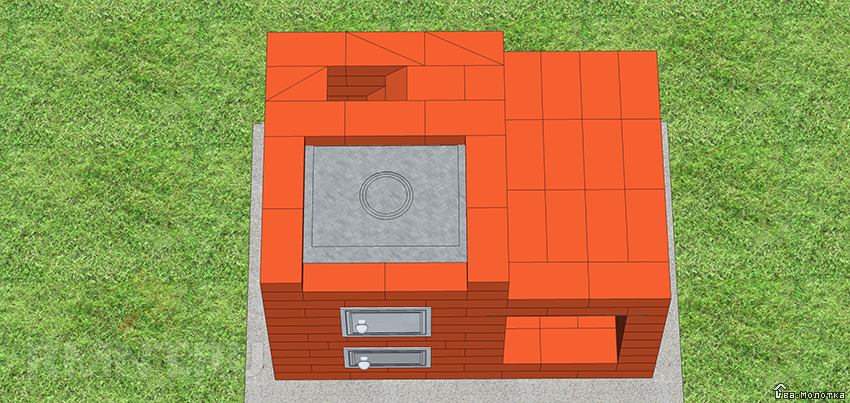

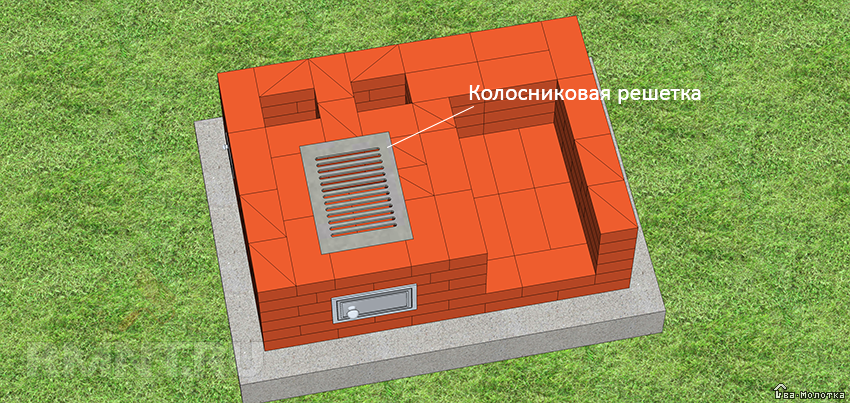

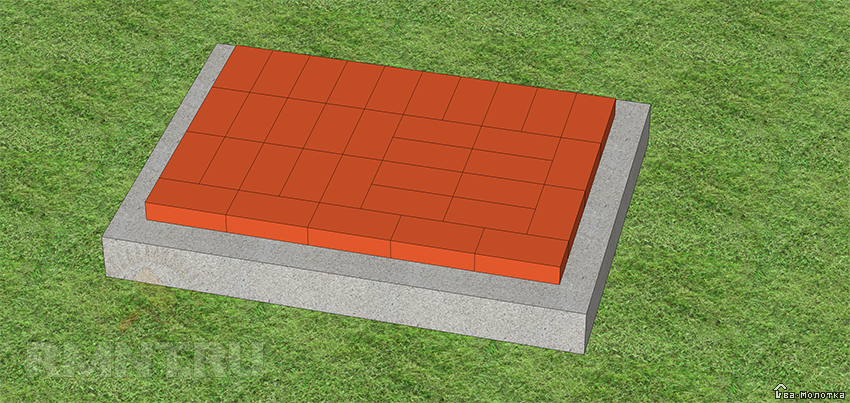

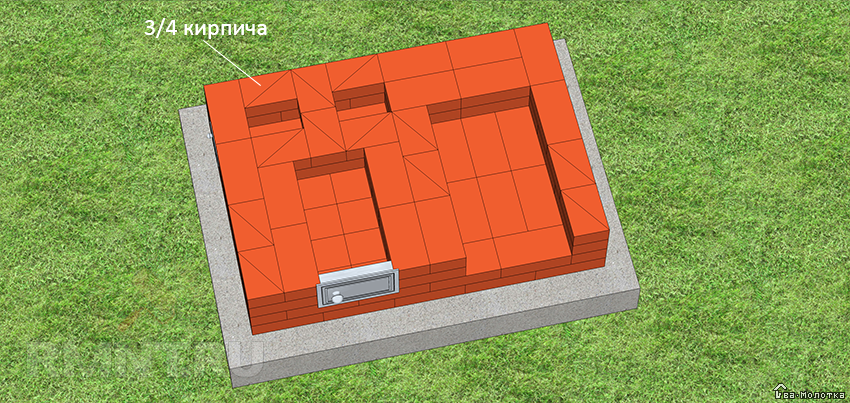

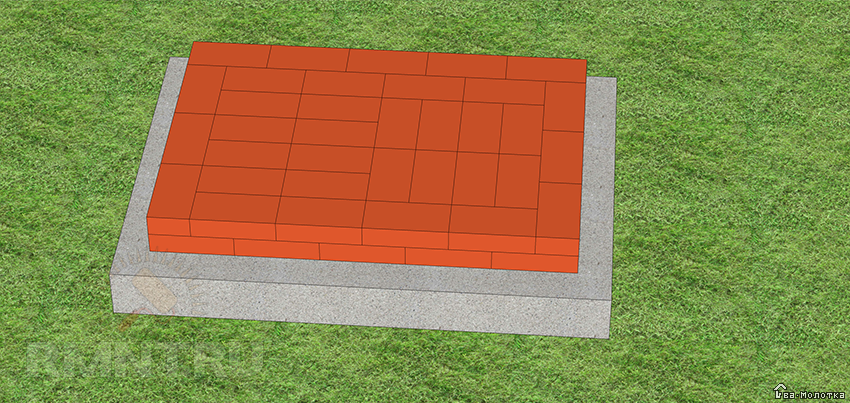

Порядовки

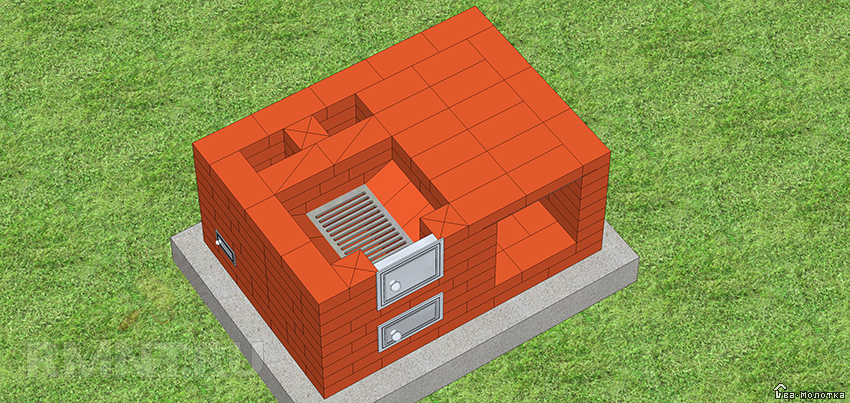

Можно установить чугунную варочную печь, а можно и решетку-мангал по желанию.

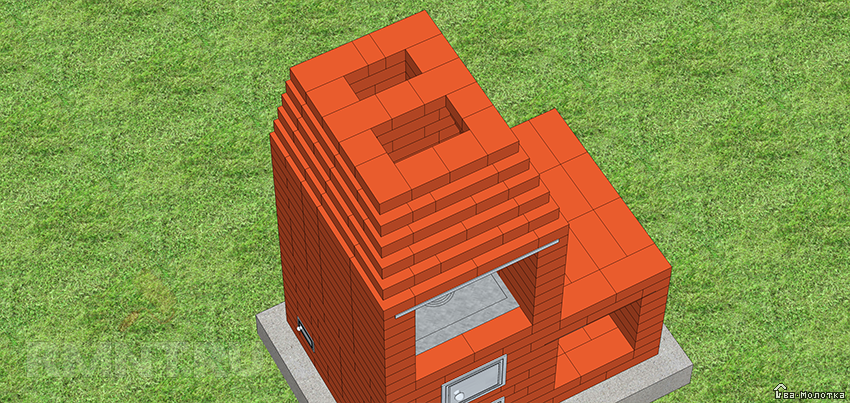

При устройстве свода над варочной плитой кирпич устанавливается на стальные уголки. Также на уголки укладывают решетку-мангал или чугунную плиту. Канал дымохода для садовой печи-барбекю можно делать 270х140 мм, 270х270 мм, а также 400х140 мм. Внутреннюю стенку дымохода необходимо оштукатурить, чтобы она была ровной и не давала копиться в неровностях копоти.

Для пожарной безопасности печь-барбекю устанавливается не ближе 7 м от стен дома. Отделка такой печи выбирается по вкусу хозяина. Это может быть расшивка швов, оштукатуривание или отделка изразцами.

Просушка печи проводится осторожно, не торопясь. Небольшим количеством топлива ее топят в течение 3–8 дней
