Установка узлов прохода вытяжных вентиляционных шахт через крышу

Монтаж УП на бетонной крыше

Процесс установки проходки в бетонной крыше не сложнее, чем это происходит на обычной крыше. Чаще всего бетонное основание покрыто мягким кровельным материалом типа еврорубероида и т. п. Отверстия в плитах перекрытия предусматриваются еще на стадии разработки проекта. Оптимальное обустройство УП предусматривает использование пластиковой втулки. Ее вставляют в отверстие бетонной плиты, закрепляя с внутренней стороны.

Пластиковую опору смазывают герметиком и приклеивают к гидроизоляции крыши. Причем приклеить необходимо с точной центровкой разметки под вентиляционную трубу. Воздуховод вставляют внутрь пластиковой втулки и в зазоры между их стенками вбивают деревянные распорки. Для продления срока службы узла, древесину предварительно обрабатывают антисептиком.

Далее, идет процесс утепления и герметизации узла. Если для проходки использовалась пластиковая втулка, ее закрывают утеплителем и герметизируют пенополиуретановым составом. Однако в бетонных перекрытиях могут для проходок использоваться металлические или асбестоцементные втулки. Их герметизируют горячим битумом.

В бетонной плите узел прохода трубы через кровлю сложно герметизировать. Хотя стыки опорной части хорошо обработаны герметиком, не исключается возможность его отслоения. Для 100% защиты узла на него надевают наружный колпак, закрывающий все стыки от попадания воды. Вдобавок колпак-насадка способен заменить растяжки, способствующие устойчивости воздуховода.

Узел прохода дымохода

Его устройство через перекрытия и крышу является самым сложным моментом при монтаже внутреннего дымохода.

Если при проходе через перекрытие основная задача – это обеспечение пожарной безопасности, то при прохождении через крышу появляется вторая задача – сделать место выхода полностью герметичным, чтобы в помещение не попадала влага.

Ведь если влага через негерметичный стык попадет на элементы стропильной системы, начнется гниение, образование грибковых плесеней и через некоторое время начнется разрушение конструкции.

Чтобы этого избежать, следует к изготовлению прохода через крышу относиться с максимальной ответственностью!

Перед тем, как начать создание узла прохода дымохода, следует учесть несколько факторов:

  1. Из какого материала изготовлена труба дымохода. Ведь она может быть металлической, из асбоцемента или сложена из огнеупорного кирпича.Для каждого такого дымохода разработана индивидуальная конструкция прохода через крышу.
    При выборе материала трубы основное определяющее условие – это вид топлива, которое будет использоваться. Ведь температура сгорания у каждого вида топлива своя.
    Например, если вы планируете печь в своем доме топить торфом, дровами или углем, то металлические трубы использовать категорически запрещено!
  2. Наружная отделка дымохода. В зависимости от того, чем обложена труба или просто оштукатурена, зависит конструкция примыкания.
  3. Вид покрытия кровли. Специалисты рекомендуют строить дымоходы квадратного или прямоугольного сечения.
    Тогда вы сможете использовать готовые заводские элементы при устройстве примыкания к кровле. Как правило, в комплект кровельного материала входят именно такие элементы.
    Расстояние от наружной стены до горючих элементов должно составлять 15 см.

Определяем место установки дымохода

Ведь снежные карманы не образуются вблизи конька, а значит, вокруг дымовой требы скопление снега будет минимальным.

При таком расположении дымоход будет эффективен при меньшей высоте.

Что существенно снижает воздействие на его конструкцию разных неблагоприятных факторов.

При небольшом возвышении над коньком дымовой трубы количество образованного конденсата будет минимальным.

Чем ниже по скату кровли от конька крыши располагается дымовая труба, тем больше она должна возвышаться над кровлей.

Узлы прохода не устраивают в ендовах и рядом с мансардными окнами.

Дымоход круглой формы

Если у вас используется круглый дымохода, то в нужном месте в кровле следует сделать отверстие.

Изнутри крыши вокруг отверстия закрепляют металлический лист, в котором также имеется отверстие для трубы.

Выбор изоляционного элемента зависит от того, какой угол наклона скатов кровли.

В специализированных магазинах продаются вспомогательные элементы под любой угол и диаметр трубы.

Кровельная проходка является пирамидкой, изготовленной из силикона, состоящей из нескольких ступенек.

Располагается такая пирамидка на круглом или квадратном фланце.

Благодаря тому, что силикон является исключительно эластичным материалом, совместить такую проходку можно с кровлей из любого материала.

И на сход снега или сильный ветер она практически не реагирует.

Все размеры (диаметр, угол наклона) указываются на фланце прокладки.

Другой вариант проходки – это проходка, изготовленная из металла.

В некоторых моделях проходок труба закрепляется изнутри, а снаружи приваривается верхний оголовок.

Но существует и другой вариант: дымоход проходит насквозь и на нем сверху закрепляется специальная часть, которая не позволяет влаге проникнуть внутрь.

К кровле фланец приклеивается на герметик и прикручивается саморезами.

Дымоход прямоугольной формы

Если дымоход имеет прямоугольную или квадратную форму, то в кровле изготавливают отверстие такой же формы, которое изнутри оформляют металлическим листом, также с отверстием.

Через такое окно на поверхность крыши выводится оголовок.

Такой вариант является идеальным, если обрешетка на крыше частая.

Но если обрешетка редкая, то между стропилами устраивается дополнительная стропильно-балочная система, позволяющая вокруг дымохода закрепить жаростойкую и гидроизоляцию.

После того, как квадратный дымоход прошел через кровлю, швы заделываются негорючими материалами и сверху монтируется специальный кожух из металла.

Если герметизацию проводят поверх материала кровли, то для этого используется мягкая гидроизоляция, которая представляет собой специальную ленту на свинцовой или алюминиевой основе.

При помощи герметика такую ленту можно закрепить на любой поверхности.

Обустройство перехода по мягкой кровле

Кровельные конструкции под мягкую кровлю имеют некоторые особенности, которые отражаются на порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для обустройства низкоскатных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство узла прохода в скатной крыше необходимо продумать еще на стадии проектирования вентиляции, чтобы выбрать оптимальный вариант.

При монтаже узла прохода часть, развернутую к коньку крыши, заводят под лист кровельного материала, чтобы влага не попадала в зазоры и не повредила утеплитель

Перед началом работ по монтажу вентиляционного перехода следует выяснить, в какую именно сторону наклонена крыша. Если по жесткой кровле узел прохода устанавливают до начала кровельных работ, то в этой ситуации нужно сначала выполнить раскатку основной площади кровельного ковра.

После этого делают тепловой узел и устанавливают теплоизоляционные материалы. Дальнейшие действия зависят от формы узла кровельной проходки. Для элемента с круглым сечением понадобится установить только две детали, а вот узел квадратной конфигурации монтируют с помощью четырех компонентов.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого кровельного материала. Их закрепляют на кровле и на узле прохода. Процесс закрепления начинают снизу, затем – от середины к краям, после этого крепят верхнюю часть накладки.

К высоте установки вентиляционных труб над уровнем кровли предъявляют аналогичные требования, как для монтажа дымоходных каналов. Проще говоря, высоту стояков вентиляции принимают равной высоте дымоходов. Нередко их устраивают рядом, в одной шахте

Отдельные элементы устанавливают подобным образом: сначала нижний, затем боковые, завершают монтаж закреплением верхней накладки. Разумеется, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие строгие, как при монтаже прохода под жесткий кровельный материал.

Со скатной кровли потоки атмосферной воды отводятся быстро и регулярно, поэтому значительный нахлест в этой ситуации и не нужен. Но низкая скорость схода зимних осадков, находящихся на крыше, может создать другую проблему. В местах соединения материал кровли может расслоиться при длительном контакте с влагой.

Мягкие кровельные материалы обычно кладут на скаты с небольшим уклоном. В любом случае следует учесть направление наклона скатов

Чтобы предотвратить такую ситуацию, следует обратить особое внимание на качество монтажа гибкой кровли, точно соблюсти все требования технологии укладки. Говоря упрощенно, кровельный лист следует правильно разогреть и надежно прижать. При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта

При этом можно использовать методику прихлопывания или применить специальный валик для прикатывания гонта.

Прихлопывают лист с помощью рукавицы, в которую вложена кожаная вкладка. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла выполняют обычно с помощью двухслойных накладок.

Для маленького элемента можно использовать только один слой. Круглый проход малого диаметра оформляют двумя большими накладками с горизонтально отогнутой “юбкой”.

Сначала монтируют нижний элемент, потом – верхний. В процессе монтажа лист разогретого материала нужно слегка подтягивать, чтобы обеспечить надежный охват вентиляционной коммуникации и необходимый перехлест.

Монтаж узлов прохода

Монтаж любых вентиляционных узлов на крыше осуществляется с учетом кровельного покрытия последней. Если это фальцевая крыша, то нижняя часть трубы узла крепится к фланцу при помощи хомута и кронштейна. Сам фланец закрепляют на кровле фиксатором, в роли которого выступает бетонный стакан. К нему узел прохода прикрепляют при помощи анкера. Вокруг места соединения нередко укладывают специальную «юбку», выступающую в роли преграды доступа влаги и пыли к вентиляционному узлу.

В случае с мягкой кровлей, узлы прохода монтируются иначе. Сам вентиляционный выход изготавливают, используя оцинкованные листы и теплоизолятор в виде минеральной ваты. Защиту от проникновения влаги в данном случае обеспечивают дефлекторы – устройства, предназначенные для усиления тяги, установленные внутри конструкции.

При установке узлов на крыше с металлическими листами в качестве фиксатора используются соответствующие металлические стаканы. Чаще всего в монтаже применяют прямоугольный вид УП. Все остальные используют в случае, если крыша имеет нестандартную форму и конструкцию. Тогда мастера используют круглые или квадратные узлы прохода.

В работе с железобетонными конструкциями для завершения монтажа системы вентиляции применяют специальные плиты, в которых уже имеются отверстия для вывода вентиляции и установки подходящего узла. В данном случае применяют стаканы, изготовленные из монолитного бетона. Они позволяют облегчить давление на кровлю и обеспечить надежную фиксацию для узловой конструкции.

При использовании узла прохода в дымоходных системах особое внимание уделяют  пожарной безопасности. Для этого вокруг отверстия выхода устанавливают противопожарную коробку, заполненную стекловатой или иным негорючим материалом

Сами узлы нагреваются незначительно, на 1-2 градуса, поэтому принятия дополнительных мер предосторожности не требуют.

Согласно установленным требованиям, узлы прохода при монтаже дымоходной системы устанавливают на минимальном расстоянии от конька кровли. При выполнении работ данного плана зачастую используют дополнительные стропильные конструкции во избежание появления снежных карманов на поверхности дымоходного канала.

https://youtube.com/watch?v=KMnVkpBaZPc

Также нередко при проектировании дымохода оставляют место для монтажа специальных зонтов, которые крепятся над дымоходами и являются неплохой преградой для попадания дождя в подкровельное пространство.

Проведение работ по жесткой кровле

Для обустройства узла прохода вентиляционного канала через крышу, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и т.п.) используют квадратную конструкцию типа песочницы, зазоры вокруг которой заполняют невозгораемым теплоизолирующим материалом.

На ней должна быть выполнена небольшая отбортовка, чтобы предохранить теплоизоляцию от контакта с влагой, попавшей непосредственно на трубу. Вокруг металлической прямоугольной гильзы необходимо установить четыре детали фартука, которые в итоге охватят линию примыкания трубы к кровле со всех сторон.

Сначала устанавливают нижнюю деталь, затем монтируют боковые, после этого можно ставить элемент фартука сверху. Горизонтальную часть детали фартука, расположенную выше остальных, следует завести под кровельный материал. Остальные, т.е. боковые и нижний элементы, монтируют поверх кровли.

Перед началом монтажа промышленного узла перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Галстуком называют длинный кровельный желоб, который должен быть предусмотрен кровельной конструкцией. Довольно часто при монтаже узла вентиляционного прохода удается обойтись без такого элемента. Чтобы уточнить этот момент, рекомендуется проконсультироваться у опытного кровельщика.

Фартук можно приобрести готовый, но такую конструкцию несложно изготовить самостоятельно. Для этого используют оцинкованную кровельную жесть толщиной 0,5 мм. Нежелательно использовать более толстый кровельный материал, поскольку его будет сложнее согнуть, чтобы придать необходимую форму.

Перепад температур воздуха внутри и снаружи вентиляции может привести к выпадению конденсата внутри конструкции, поэтому рекомендуется утеплить часть вентиляционного канала

Но и тонкую жесть для этих целей брать не следует, поскольку она не обладает достаточной надежностью. Размер фартука должен соответствовать размерам волны материала, который использован для кровли.

Для монтажа узла перехода под металлочерепицу вертикальную часть фартука изготавливают длиной как две кровельные волны, а горизонтальную часть- по трехкратной длине волны.

Эти размеры призваны создать достаточно большой заход фартука на горизонтальную плоскость трубы и наклонную плоскость покрытия, чтобы предотвратить попадание под материал кровли даже случайных брызг. Фартуки также монтируют с нахлестом устанавливаемого сверху элемента на расположенную ниже деталь.

Оптимальным считается перекрытие элементов равное ширине одного из них, но такая позиция достижима не всегда. Так, нахлест верхнего и боковых элементов фартука будет скрыто под материалом кровли, здесь сложно установить детали в правильной позиции.

Но с наложением нижнего и боковых частей фартука такая проблема отсутствует, рекомендуется точно выдержать необходимые размеры. Если есть необходимость, размеры деталей фартука после монтажа можно откорректировать с помощью ножниц по металлу.

Отбортовку следует выполнять только для верхнего и боковых элементов. Для нижнего такой корректировки не нужно, поскольку влага с него сходит на скат крыши и, возможно, на галстук.

Если узел перехода для вентиляционного канала установлен правильно, то подкровельное пространство будет надежно защищено от осадков и воздействия влаги

Этот элемент может быть установлен поверх кровли, чтобы оптимизировать удаление влаги. В такой ситуации на нижней детали фартука следует сделать небольшой изгиб в сторону галстука.

Кроме того, понадобится нижняя отбортовка. Если же установка галстука не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, однако выпуск для влаги следует сделать больше.

Кровельные проходки и патрубки для дымоходов с круглым сечением

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

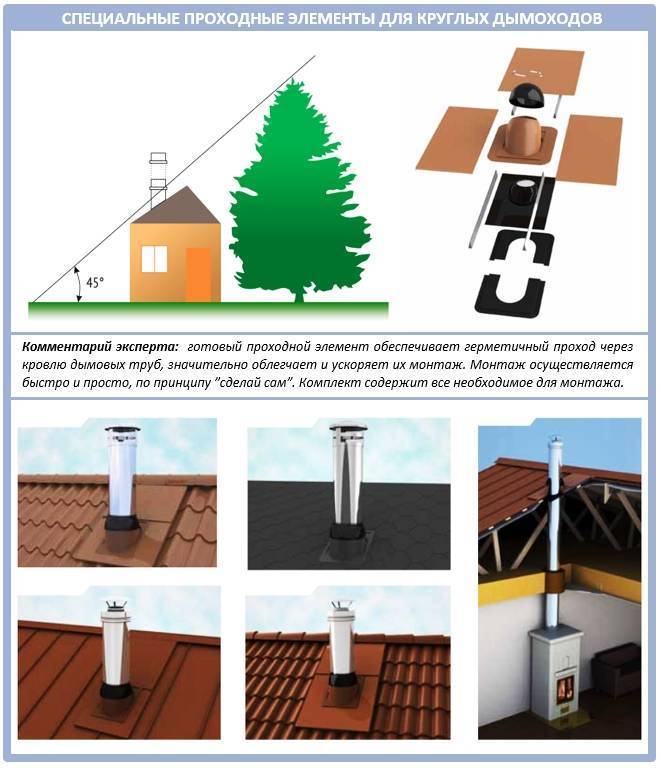

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком

Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

  • Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
  • Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
  • Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
  • Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
  • Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
  • Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Рекомендация специалиста

Элементы узлов, которые используются для прохода через кровлю, могут быть изготовлены за рубежом или на территории России. Товары отечественного производителя выигрывают в качестве, ведь они адаптированы к суровым климатическим условиям.

В качестве примера можно рассмотреть узел прохода вентиляции через кровлю «Лиссант». Эти конструкции отличаются надежностью, доступной стоимостью и имеют самые разные варианты исполнения.

Предназначены элементы для монтажа на них стальных шахт в системах естественной или механической вентиляции. Узлы прохода имеют взрывозащищенное исполнение и изготавливаются в соответствии с ТУ 4863-055-15185548-2012. При сравнении с общим исполнением можно отметить, что конструкции изготавливаются из латунных элементов, исключающих возникновение искр в процессе эксплуатации. Вами также могут быть приобретены и другие узлы прохода вентиляции через кровлю: серия 5.904-11, например, имеет утепленный клапан и может обладать кольцом для сбора конденсата. Следует помнить о том, что в исполнении УП3 узел не имеет электропривода – в данном случае предусмотрено механическое управление.

Особенности монтажа типовой конструкции

Узлы проходки вентиляционных коммуникаций промышленного производства выполняют в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохода вентиляционной трубы через кровлю обычно имеет квадратную конфигурацию, это нужно учитывать, выбирая форму воздуховода и тип узла перехода

Для расчета узла прохода следует учитывать такие показатели, как угол уклона ската и расстояние от элемента до конька крыши.

Типовой узел перехода может быть выполнен в следующих вариациях:

  • с кольцом для конденсата или без него;
  • с утепленным или обычным клапаном или без клапана;
  • с ручным или механическим управлением для клапана;
  • с защитой от искр или без таковой и т.п.

Перечисленные опции могут варьироваться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система работает стабильно и не нуждается в постоянной регулировке. Возможно также изготовление узла проходки под заказ.

Типовые узлы проходки через кровлю, выполненные на промышленных предприятиях, очень разнообразны, их выбирают в зависимости от размеров трубы и характеристик крыши

Конструкции этого типа выполняют из полимеров, нержавеющей стали толщиной 0,5-0,8 мм и из черной стали на 1,5-2 мм. Сечение готового узла перехода может быть круглым, овальным, квадратным или прямоугольным. Конкретную модель выбирают в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы прохода зарубежного производства обычно отличаются высоким качеством, они не всегда адаптированы для местных климатических условий, поэтому не помешает внимательно изучить предложения отечественных производителей.

Их обычно маркируют следующим образом:

  • буквы УП с индексом от 1 до 10 указывают на конструкцию без конденсаторного кольца и клапана;
  • индексами от 2 до 10 обозначены устройства с ручным клапаном, кольцо отсутствует;
  • обозначение УПЗ присваивают устройствам со специальной площадкой под исполнительный механизм для клапана, который предусмотрен конструкцией.

В комплектации готовых моделей узлов перехода имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, стаканам из железобетона, предназначенным для установки. Для теплоизоляции успешно используется минеральная вата, которую рекомендуется защитить слоем стеклоткани.

Если необходимо установить вентиляционный узел с защитным клапаном, следует обратить внимание на предназначенный для него патрубок. К нижнему фланцу этого элемента должен быть прикреплен клапан

Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для расчалок используют хомуты и кронштейны.

Чтобы дополнительно защитить вентиляционный стояк от воздействия влаги, нужно использовать юбку. Сборник конденсата приваривают к патрубку.

Он предназначен для удаления влаги из воздушных масс, которые перемещаются по вентиляционному каналу. Для управления клапаном используют механический узел, который следует установить на предназначенной для него полочке.

Этот элемент не стоит устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов проходки. Типовые модели узлов обычно монтируют перед началом кровельных работ: сначала монтируют воздуховоды вентиляционной системы, затем проход, а кровлю ставят после этого.

Рекомендуется по окончании работ провести герметизацию всех стыков, в том числе места примыкания элементов узла к кровельному покрытию.

Для этого следует:

  • очистить поверхности трубы и кровли от загрязнений;
  • заклеить нижнюю часть воздуховода и прилегающий участок кровли фольгированной бумагой;
  • заполнить отверстия герметизирующим составом.

Эти меры помогут защитить проходку от влаги и создать дополнительную теплоизоляцию конструкции.

С правилами монтажа непосредственно системы вентиляции ознакомит рекомендуемая нами статья, в которой детально разобраны нюансы проектирования и организации.

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

Особенности самостоятельного монтажа

В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.

Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши

Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации. Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки

Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.

УП изготавливаются из следующих материалов:

  • полимеры различного класса;
  • нержавейка толщиной 0,5-0,8 мм;
  • черная сталь 1,5-2 мм.

Выводы и полезное видео по теме

Как правильно монтировать узел вентиляции можно посмотреть в видео:

Таким образом, вывод вентиляции через крышу – довольно кропотливый и сложный процесс. Несоблюдение требований, которые выдвигаются для монтажа, может привести не только к прекращению работы вентиляции, но и к появлению в доме чрезмерной влажности и плесени.

Поэтому, если нет уверенности, что получиться все сделать правильно, лучше доверить эту работу профессионалам.

А приходилось ли вам самостоятельно обустраивать узел прохода вентиляции через кровлю? Возможно при этом возникали какие-то сложности? Пожалуйста, поделитесь своим опытом обустройства узла прохода вентиляции через кровлю. Оставляйте свои комментарии, задавайте вопросы – блок для связи под статьей.
