Как правильно подключить насосную станцию к скважине

Схема подключения насосной станции к колодцу на даче

Насосную станцию можно разместить внутри колодца, если там предусмотрено для этого место, кроме этого, для нее часто отводят подсобные помещения в самом доме или же в комнате

Обратите внимание на глубину, на которой будет находиться трубопровод. Трубу требуется не только утеплить, но и разместить ниже глубины промерзания почвы, чтобы в холодное время года вода в ней не замерзала

Для того чтобы система работала правильно, нужно выбрать не только тип насоса, но и глубину, на котором он будет работать. Чем глубже источник воды и дальше находится от строения, тем мощнее должен быть сам насос.  На конце трубы должен стоять фильтр, он находится между трубой и насосом, защищает последний от попадания в механизм мусора.

На устройствах обычно пишут, на какую глубину они рассчитаны, однако стоит брать более мощный, так как расчет ведется только от дна скважины до ее поверхности, не учитывая расстояние до строения. Высчитать несложно: 1 метр вертикального расположения трубы – это 10 метров ее горизонтального расположения, так как в этой плоскости подавать воду легче.

В зависимости от типа и мощности насоса напор может быть более сильным или слабым. Его тоже можно рассчитать. В среднем насос обеспечивает 1,5 атмосферы, однако это недостаточное давление для нормальной работы той же стиральной машины или гидромассажа, водонагреватель может требовать температуру выше.

Для того чтобы контролировать давление, аппаратура оснащается барометром. В зависимости от параметра давления рассчитывается и размер аккумулирующего бака. Важную роль играет и производительность станции. Этот параметр говорит о том, сколько кубометров в минуту способен подавать насос. Рассчитывать нужно, исходя из пикового потребления воды, то есть когда все краны в доме открыты или работает несколько электроприборов потребителей. Для того чтобы высчитать, какая насосная станция для дачи в колодец подойдет, необходимую узнать производительность. Для этого нужно сложить количество точек подачи воды.

С точки зрения электропитания удобнее использовать те системы, которые питаются от сети 22 Вольт. Некоторые станции эксплуатируются фазы 380 V, однако такие двигатели удобны не всегда, потому что трехфазное подключение доступно далеко не в каждом доме. Мощность бытовой станции может разниться, в среднем это 500-2000 Вт. Исходя из этого параметра выбирают УЗО и иные приборы, которые будут работать совместно со станцией. Для того чтобы конструкция не перегрелась, многие производители устанавливают автоматику, которая будет отключать насосы в случае аварийной нагрузки. Защита срабатывает и в том случае, если в источнике нет воды, когда происходят скачки напряжения.

Как рассчитать объем гидроаккумулятора?

От размера бака зависит то, насколько часто будет включаться мотор насоса. Чем он больше, тем реже установка работает, что позволяет сэкономить на электричестве, повысить ресурс системы. Слишком большой гидроаккумулятор занимает много места, поэтому обычно используют средний по габаритам. Он вмещает 24 литра. Этого хватит на небольшой дом, в котором проживает семья из трех человек.

Прицеп работы расширительного бака гидроаккумулятора

Если в доме проживает до 5 человек, то бак лучше установить на 50 литров, соответственно, если более 6, он должен быть не менее 100 литров. Стоит заметить, что стандартные баки многих станций вмещают 2 литра, такой гидробак может справиться только с гидроударами и поддержанием нужного напора, лучше не экономить и сразу же заменить его на большой. Именно количество пользователей воды в доме будет определять, какую насосную станцию выбрать для дачи.

Очистка воды

Не стоит забывать о том, что вода из скважины, даже если и пригодна для питья, может иметь примеси, например, песка, в нее могут попадать мелкие камни, разнообразный мусор, от которого можно избавиться, применяя специальную систему для очистки воды. Чаще всего применяются фильтры. Они ставятся снаружи для того, чтобы их было удобно менять. Они могут иметь разную фракцию и очищать воду в разной степени. На выходе используются фильтры глубокой тонкой очистки.

Модели

  • Джилекс.
  • Вихрь.
  • Ergus.
  • Зубр.
  • Gardena.
  • Wilo SE.
  • Karcher.
  • Pedrollo.
  • Grundfos.
  • Wilo.
  • Тополь.
  • Unipump.
  • Aquario.
  • Водолей.
  • Biral.
  • SFA.
  • Vortex.
  • Waterstry.
  • Zota.
  • Belamos.
  • Pedrollo.

Перед тем как выбрать насосную станцию для дачи с колодцем, не будет лишним узнать, как обстоят дела с обслуживанием продукции выбранного производителя, есть ли ближайшие дилеры, которые могут предоставить запчасти.

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.


Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы

Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Варианты обвязки насосной станции

Под обвязкой насосной станции принято подразумевать подсоединение насосного оборудования к системе трубопроводов и другим элементам.

Подключение станции к колодцу

Для монтажа насосной станции в кессоне или в доме используют одинаковую схему. Начало схемы – это подающий трубопровод, который прокладывается под землей, на глубине ниже уровня промерзания грунта. На конце трубопровода устанавливают фильтр грубой очистки, состоящий из мелкой сетки. После фильтра устанавливается обратный клапан, предотвращающий обратный ток воды при отключении насоса. Ниже приведена технологическая схема (чертеж) насосной станции.

Далее, подающая труба подсоединяется к насосу с помощью муфты. На следующем рисунке показана простая схема обвязки насосной станции.

Приведенная выше схема сборки может быть усовершенствована (см. рисунок ниже), если требуется подключить к агрегату несколько точек водозабора.

Подключение к скважине

Чтобы подключить станцию с поверхностным насосом к скважине, в которой динамический уровень воды находится ниже 8 метров, потребуется установить ее в кессон глубиной около 2 м. Если используется погружной насос, в кессон также можно поместить гидроаккумулятор и различное электрооборудование, например, стабилизатор напряжения, систему автоматики и т.д.

Автоматизация процесса набора воды в напорный бак реализована посредством реле давления, которое включает и отключает насос при определенных показателях давления в системе. Также для автоматизации работы насоса можно самостоятельно сделать блок управления. Ниже приведена принципиальная электрическая схема такого блока.

Блок управления работает по следующему принципу:

  • реле К1, включает и отключает агрегат;
  • переключатель S1, отвечает за режим работы (водоподъем-дренаж);
  • за контролем уровня воды в накопительном баке, “следят” датчики F1 и F2;
  • питание включается переключателем S1 при условии, что уровень воды находится ниже датчика F1 -в этом случае агрегат включается через контакты К1;
  • когда вода достигнет датчика F1, произойдет открытие транзистора VT1, после чего включится реле К1.

Сборка станции с погружным скважинным насосом проводится по схеме, приведенной ниже.

Подключение станции к системе водоснабжения

Иногда возникает необходимость использования насосной станции, даже когда к дому подведен централизованный водопровод. Станцию с накопительным баком обычно устанавливают, если в системе водоснабжения слабое давление. Также данное оборудование будет незаменимым, если подача воды по магистрали осуществляется по определенным часам.

Насосная станция подключается к централизованному водопроводу следующим образом:

  • подведите к накопительному баку трубу от централизованной магистрали;
  • заборную трубу насоса подсоедините к баку;
  • выходную трубу от насоса следует подсоединить к системе водопровода дома;
  • проложите и подключите к агрегату электрическую проводку;
  • произведите пробный запуск аппарата, после чего настройте оборудование на нужную производительность.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

  • Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
  • Сама станция.
  • Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

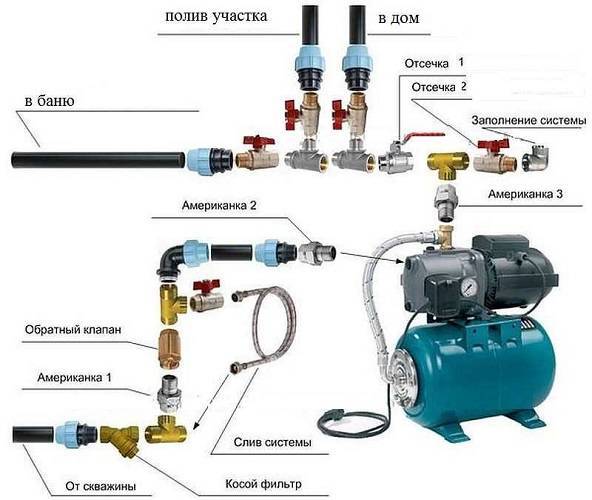

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

  1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
  2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
  3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности. Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

  1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
  2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.
  3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
  4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
  5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
  6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
  7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Самодельный оголовок для скважины

Выводим водопроводные трубы до дома. Возможно вам придется обеспечивать повороты. Вход водопроводных труб через фундамент должен быть расположен ниже линии промерзания грунта. Выведенные трубы подключаются к водному патрубку насоса в составе станции. Соединение трубопроводов производится при помощи гаечного или разводного ключа.

Фиксация резьбовых сантехнических соединений

На верхней части насоса в составе  станции оборудования обычно имеется заливное отверстие. Оно необходимо для того, чтобы перистальтический насос не запускался «насухую». Заливка воды осуществляется только при первоначальном пуске или при пуске после длительного простоя.

Заливная горловина в станции насосного оборудования

Перед пуском станции насосного оборудования проверьте показатели рабочего давления в гидроаккумуляторе. Обычно оно составляет 1,2 — 1,5 атмосферы. Увеличить показатели рабочего давления можно обычным автомобильным насосом. Для подкачки на аккумуляторах давления в системах водоснабжения имеется специальный ниппель.

Как установить поверхностный насос в скважину

Инструкция указывает, что поверхностные насосы в скважину можно устанавливать, если ее глубина до 20 метров. В этом случае к точкам разбора вода поступает прямо из скважины. Схема подключения поверхностного насоса к скважине включает в себя такое оборудование:

  • Центробежный насос, который обеспечивает подъем воды и подачу ее в дом.
  • Гидроаккумулятор смягчает гидравлический удар. В его состав входят две части, разделенные мембраной.
  • Электродвигатель соединяется с насосом и реле давления.
  • Реле давления контролирует в системе его уровень. При сильном падении давления реле запускает мотор, при переизбытке отключает.
  • Манометр служит для определения величины и регулировки давления.
  • Система водозабора с обратным клапаном.
  • Магистраль соединяет насос и водозабор.

Схема установки поверхностного насоса для скважины

При установке поверхностного насоса или станции нужно придерживаться некоторых правил, которые обеспечат правильную работу оборудования:

  • Стабильное всасывание воды обеспечивает близкое расположение к скважине.
  • Помещение должно быть вентилируемым, теплым и сухим.
  • Место расположения должно быть не тесным. В процессе эксплуатации потребуются проведение профилактических и ремонтных работ.
  • Помещение должно поглощать шум, издающийся насосным оборудованием.

Подходящими местами для установки могут быть:

  • Помещение внутри дома, но при плохой шумоизоляции это будет большим минусом установки.
  • Подвал. При отсутствии обогрева и изоляции полов и стен нужно потратить дополнительные средства на их подготовку.
  • Специальный колодец. Но здесь сложно поддерживать нужный уровень давления и затрудняются ремонтные работы.
  • Кессон. Основное правило – правильная глубина расположения специальной площадки для монтажа.

Виды гидробаков

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

  • для холодной воды;
  • для горячей воды;
  • для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.
