Как правильно установить трубу дымохода в бане

Стена из кирпича или бетона

Выведение трубы дымохода через сооружение со стенами, выполненными из кирпича или бетона, – задача несложная, тем более что такие материалы не относятся к горючим веществам. Правильный вывод трубы предполагает следующие этапы работы:

  1. Определяется местоположение отопительного оборудования.
  2. Осуществляется разметка.
  3. Выполняется проверка отсутствия всевозможных коммуникаций, поскольку они могут быть повреждены в процессе работы.
  4. С помощью перфоратора или отбойного молотка делается отверстие. Идеальной конфигурации можно добиться с применением специальной коронки или путем предварительной наметки окружности. В этих же целях можно просверлить дырочки по всему кругу специальным режущим инструментом небольшого диаметра. Однако и квадратные отверстия не исключаются. Затем вынимается материал, заполняющий середину окружности.
  5. Отрезок трубы прокладывается через стену, однако перед этим необходимо проверить внутреннее пространство на предмет отсутствия стыков. Дальнейшее расхождение таковых может послужить причиной попадания дыма внутрь помещения. Справиться с этим будет довольно проблематично.
  6. Специальным термостойким герметиком заделываются щели.
  7. В зависимости от высоты расположения отверстия может потребоваться монтаж специальной подставки. Наличие небольшого расстояния до земли нередко становится поводом для возведения фундамента в качестве опоры. При этом выкапывается яма глубиной 50 см, в которую высыпается и утрамбовывается песок. Изготовленная из арматуры обрешетка укладывается в середину, заливается раствором бетона и оставляется на некоторое время. Вместе с тем бетонируются столбики из металла. Существует еще один способ фиксации конструкции к поверхности стены. При этом из металлического профиля толщиной 25 мм изготавливается каркас. Нижняя часть оборудуется несколькими укосинами. Соприкасаясь со стеной, они придают ей дополнительной жесткости. Крепеж конструкции осуществляется с помощью анкерных болтов или саморезов типа HEX.
  8. На специальной подставке монтируется тройник, снабженный уловителем конденсата.
  9. На следующем этапе осуществляется сборка всего дымохода. Сэндвич-панели соединяются между собой и закрепляются дополнительно хомутом. Сама же труба из нержавейки крепится с помощью сварочных швов.
  10. Фиксация конструкции к стене осуществляется специальными деталями для образования соединений, которые размещаются на расстоянии не более 60 см друг от друга.
  11. Необходимо следить за расположением стыков труб, не допуская их попадания в хомуты, фиксирующие конструкцию к поверхности стены.
  12. Желательно обходить стороной вылет крыши и не пользоваться горизонтальными лежаками на ней во избежание снижения тяги в самом канале.
  13. Расположение верхнего участка трубы вблизи от конька требует вылета с расстоянием более 50 см.
  14. Использование дополнительных растяжек необходимо при размещении цилиндрического изделия вдали от поверхности стены.
  15. Дымоход, изготовленный не из сэндвич-панелей, требует утепления. Для этого используется базальтовая вата, которая впоследствии покрывается слоем фольги.
  16. Специально предназначенный козырек, закрепленный на вершине сооружения, препятствует попаданию осадков внутрь.

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

  1. Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.

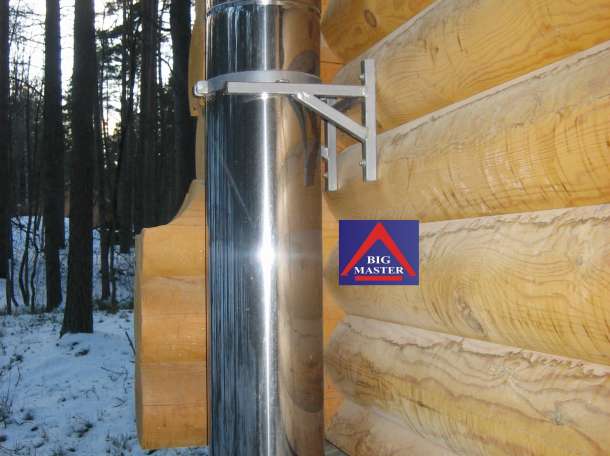

  2. Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
  3. Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.

Колено находится с наружной части стены

  1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
  2. Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Делаем дымоходную конструкцию для бани самостоятельно

Мы уже знаем, что дымоход состоит из вставленных один в другой сегментов длиной 1 метр. Изготавливать внутренний элемент сэндвич-трубы для бани своими руками следует только с использованием нержавеющей стали (это условие обязательно к выполнению). Внешний же можно делать из любого материала, например, латуни или меди.

Внешняя труба дымохода может быть изготовлена из оцинкованной стали

Использовать только оцинкованные трубы не стоит: при нагреве их диаметр меняется. Внутренний утеплитель следует изготавливать из минеральной ваты, базальтового волокна или керамзита. Укладывая его, учтите один нюанс: набивать обязательно следует вручную с обеспечением десятисантиметрового перехлёста.

Как соединять сегменты труб. Существует несколько способов соединения: байонетный, «по мостику холода», фланцевый и др.

Отличаются они тем, что:

  • в первом варианте внутренняя труба сэндвича, монтируемого сверху, входит в раструб трубы нижней, поэтому на утеплитель влага не попадает. Но в этом случае возможно просачивание дыма наружу;
  • соединение «по дыму» характеризуется отсутствием вышеуказанного недостатка. Вместе с тем, стекающий по стенкам конденсат может проникнуть внутрь сэндвича через щели и повредить утеплитель;
  • большинство строительных организаций оставляют право выбора за заказчиком. Для помещений, в том числе бань, рекомендуется проводить установку сэндвич-трубы с соединением «по дыму». Обусловлено это тем, что в изделиях такого типа конденсат образуется в небольшом количестве. Основное требование остаётся неизменным: при проведении монтажа дымохода обеспечить герметичность стыков.

Подготовительные работы. Прежде всего, проверяется расположение оси дымохода. Разбирающиеся в этом вопросе хозяева выполняют данное мероприятие ещё на этапе строительства фундамента печи. Расстояние от сендвича до стены должно быть не больше 25 сантиметров. Кроме того, трубу дымохода следует проводить так, чтобы она не пересекала балки и стропила крыши и чердака. Выполнять эти работы можно после обустройства чернового пола и закрепления деревянных элементов крыши.

Труба должна проходить между деревянными перекрытиями крыши, не прикасаясь к ним

После установки печи на черновой пол выставьте её в вертикальной плоскости в штатное положение. При этом необходимо учитывать толщину напольного покрытия и высоту «пирога» пола. В центр печного выходного фланца опустите отвес и посмотрите результаты: этот аксессуар не должен пересекать несущие элементы крыши. Только тогда окончательный монтаж сэндвич-труб в бане можно будет провести без особых сложностей.

Порядок установки. Основные работы выполняются в следующем порядке:

  • в месте, где труба проходит сквозь потолок, монтируется так называемый потолочно-проходной узел (далее ППУ);
  • на выводной фланец печи устанавливается первый элемент трубы. Он должен быть одностенным. Сэндвич-труба монтируется со второго уровня;
  • поочерёдно устанавливаются двустенные трубы и, если это предусмотрено конструкцией дымохода, колена и тройники. Они выводятся сквозь перекрытие, после чего крепятся к стенам и между собой;
  • место прохождения трубы на чердак, изолируется;
  • до чердака монтируется ревизия с подставкой. Она обеспечит возможность очистки дымохода от сажи и, в целом, проведение осмотра его полости в профилактических целях;

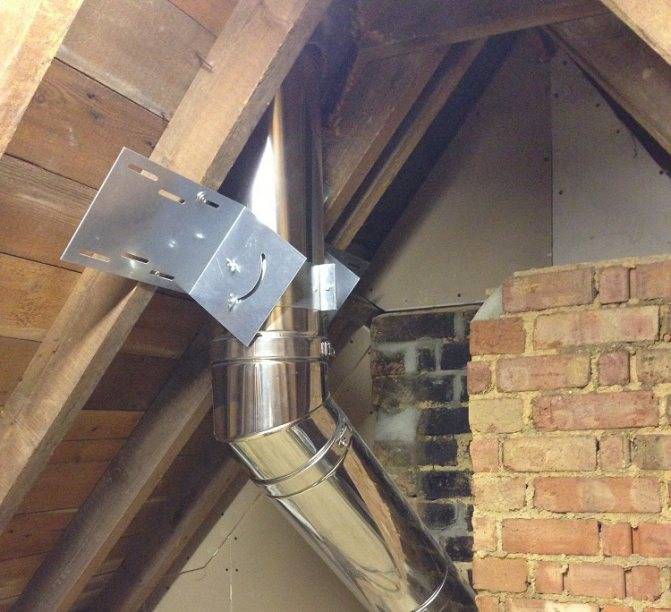

  • продолжение монтажа дымохода на чердаке с последующим выводом трубы наружу.

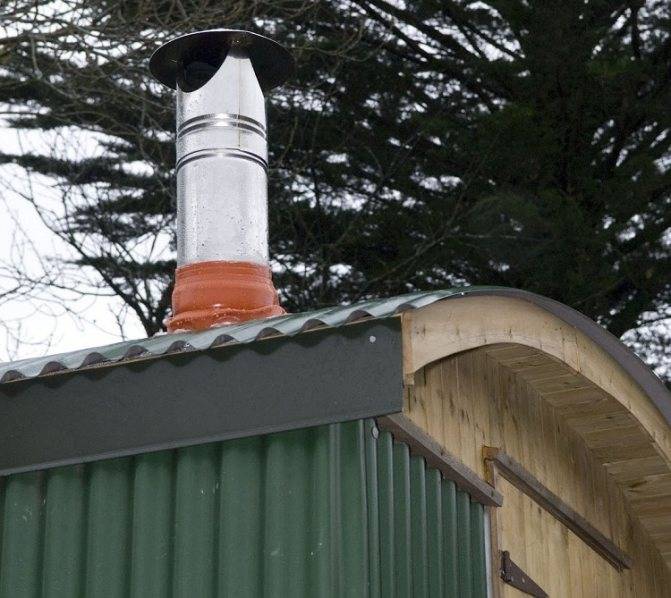

  • в месте выхода трубы сквозь кровлю выполняется теплоизоляция;
  • если труба возвышается высоко над кровлей, эта часть крепится растяжками

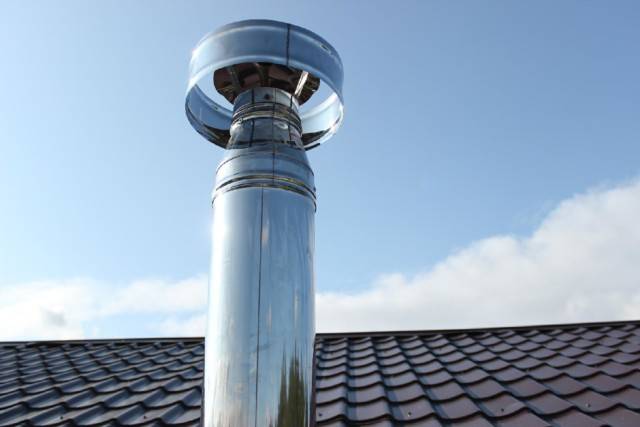

  • на готовое изделие верху устанавливается искрогаситель и грибок.

Основные сведения и ключевые требования

Сендвич трубам присущи свои особенности. Для полноты информации далее приводится сравнение изделий из нержавеющей стали и из стали оцинкованной. Они пришли на смену широко использовавшемуся до недавних времён кирпичному дымоходу. Какой материал лучше? Большинство домашних мастеров отдают предпочтение сэндвич-трубе из нержавейки. И на то есть веские причины.

  1. Высочайшая стойкость к коррозии. С этой точки зрения конкурентов у продукции данного вида просто нет.
  2. Легко переносят воздействие высоких температур. Даже регулярный прогрев парилки до максимально возможной температуры на материале негативно не отразится.
  3. Продолжительный срок службы. Это – следствие указанных выше качеств.
  4. Привлекательный внешний вид. Такая характеристика для многих людей имеет первостепенное значение.

Если же говорить об оцинкованном покрытии, то похвастать такими свойствами оно не может. Однако стоят сэндвич-трубы из оцинковки значительно меньше. При выборе этот фактор нередко является решающим.

Планируя установку сэндвич-трубы в бане для отвода дыма, вы должны знать предъявляемые к ней требования. Коротко звучат они так:

  • площадь сечения должна превышать значение данного показателя отводящего патрубка, либо быть равной ему, но не меньше;
  • в готовой конструкции не должны присутствовать уступы, и располагать её необходимо вертикально. Допускается отклонение максимум на 30˚. Что же касается горизонтального смещения, то оно не должно превышать 1 метр;
  • если кровля изготовлена из горючих материалов (например, черепица из дерева или битум), на окончании дымовой трубы необходимо устанавливать оборудованный сеткой трубный дефлектор. Размер ячеек сетки – до 5×5 миллиметров;
  • места прохода труб сэндвич для бани через перекрытия следует обработать термоизоляционными материалами;
  • когда предполагается создание горизонтальной шахты, её длина не должна превышать 1 метр;
  • стыковать элементы в плоскости перекрытий и кровли не допускается. Причина данного требования заключается в том, что иногда требуется проводить проверку этих мест. Поэтому необходимо обеспечить их визуальную доступность.
  • соприкосновение дымохода с другими коммуникациями (газопровод, электропроводка, вентиляция и т.д.) категорически запрещается;
  • также запрещено использование сэндвич трубы в роли первого элемента при организации подключения к патрубку.

Труба должна располагаться вертикально, только в этом случае будет обеспечена тяга

Выбор дымохода из сэндвич-труб

Чтобы готовая дымоотводная система работала исправно и эффективно, необходимо основательно подойти к вопросу выбора основных элементов конструкции.

При выборе дымохода рекомендуется учитывать материалы для изготовления сэндвич-конструкций и особенности термоизоляционного слоя.

Для различных видов отопительного оборудования используется свой тип материала для изготовления дымоотводов. Он должен отличаться прочностью, износостойкостью, долговечностью и устойчивостью к негативному воздействию высоких температур.

Высоколегированная нержавеющая сталь

Для изготовления сэндвич-дымоходов используются такие марки стали:

  • Нержавеющая сталь с титановым компонентом для дровяных печей. Температурный режим нагрева до 800 градусов.
  • Нержавеющая сталь с молибденовой добавкой для дизельных, дровяных и газовых печей.
  • Жаростойкая сталь с добавлением никелевых и хромовых компонентов. Температура нагрева до 1000 градусов.

Черный металл

Такой материал восприимчив к окислению и прогоранию, поэтому для повышения эксплуатационных характеристик в состав вводятся специальные эмали.

Температурный режим нагрева труб не более 400 градусов. Изделия из черного эмалированного металла могут эксплуатироваться с печами, колонками, котлами и каминами.

Комбинированный материал

Чтобы снизить расходы на производство конструкций сэндвич-дымоходов, производители используют более доступные материалы. В этом случае внутренняя труба может быть произведена из высоколегированной стали, а наружная труба – из металлического сплава с добавлением цинка или эмали.

Термоизоляционный слой

Внутри сэндвич-конструкции располагается термоизоляционный слой, который способствует аккумуляции внутреннего тепла и поддержанию высокой тяги. Для утепления дымохода используется вата на керамической или базальтовой основе – материалы, устойчивые к возгоранию.

Базальтовый утеплитель способен выдерживать температуру нагрева до 650 градусов, а керамический аналогичной толщины – до 1000 градусов.

Определение подходящего диаметра и длины дымохода

Диаметр дымоотводной трубы определяется на основании рабочей мощности отопительного оборудования. Если печи (котлы) обладают следующей тепловой мощностью, тогда используются трубы диаметром:

  • до 4 кВт – до 13 см;
  • от 4 до 5,5 кВт – до 19 см;
  • от 6 до 8 кВт – до 26 см.

Важным показателем является толщина термоизоляционного слоя, которая может составлять от 24 до 65 мм. Для изготовления сэндвич-дымохода используются металлические трубы с толщиной стенок 1 мм.

Требуемая длина дымоотвода определяется с учетом:

  • минимальной высоты, необходимой для создания тяги, – 5 метров;
  • размера конька крыши – возвышение трубы над коньком на 0,5 метра;
  • материала для настила кровли – при использовании пожароопасных материалов возвышение трубы над крышей от 1 до 1,5 метра.

Достоинства и недостатки сэндвич дымоходов

Как и любая конструкция, сэндвич трубы имеют свои достоинства и недостатки. Плюсов, конечно же, гораздо больше и связано это с оригинальным и практичным устройством. Как говорится, всё гениальное – просто. Вот некоторые плюсы сэндвич труб:

  • За счёт своей конструктивной особенности, сэндвич дымоходы имеют высокую пожарную безопасность
  • Лёгкая и компактная конструкция всего дымохода. Это не требует организации дополнительного фундамента и как следствие лишних финансовых затрат.
  • Универсальные варианты монтажа: реально сделать любые смелые дизайнерские решения. Повороты, изгибы, огибания различных препятствий, здесь обычное дело
  • Возможность вывести дымоход через потолок или через стену
  • За счёт двойного контура и утеплителя, в трубе образуется мало конденсата. Отсутствие влаги внутри дымохода способствует не значительным отложениям сажи на внутренних стенках трубы
  • Благодаря гладкой поверхности металла, в сэндвич трубе образуется хорошая тяга
  • Простая и лёгкая установка дымоходов
  • Сэндвич дымоходы практически не нуждаются в обслуживании. Они не подвержены коррозии, имеют хорошую дымонепроницаемость и отлично противостоят высоким температурам, агрессивным средам и т. д.

Теперь о недостатках, которые всё-таки имеются:

  • Относительно высокая стоимость. Дымоход подобного типа, особенно с различными «прибамбасами», вылетит в кругленькую сумму
  • Сравнительно не большой срок эксплуатации: 10-15 лет. Если сравнивать с кирпичной кладкой, то сэндвич труба служит гораздо меньше
  • Со временем температурные расширения и сужения могут стать причиной не значительной разгерметизации дымоотводящего канала

Материалы, из которых делают дымоходы.

  • Кирпичный дымоход в бане
  • Дымоход для бани из нержавейки
  • Керамический дымоход для бани

Кирпичный дымоход в бане

Дымоходы для бани из кирпича бывают двух видов:

  • Коренные – возведенные рядом с печами и соединяемые с ними трубой.
  • Насадные – построенные, непосредственно на кирпичной печи и являющиеся ее продолжением.

Кирпичные дымоходы для бани не очень оправданы, так как это очень тяжёлые конструкции, и они требуют под себя крепкий фундамент. Также, при не качественной кладке, возможно излишнее накопление сажи, на выпирающих из швов, излишков раствора, которые в свою очередь, ещё и затрудняют качественную прочистку дымохода

Для кладки дымохода следует использовать жаропрочный кирпич и особое внимание уделить герметичности каждого шва

Схема устройства кирпичного дымохода

Сделаем вывод, что кирпичный дымоход самый долговечный, но не экономичный и трудозатратный вид дымохода и не целесообразен для небольшой, отдельностоящей, деревянной бани.  Его целесообразно возводить, если у вас кирпичная печь (насадной вариант), либо когда дымоход пойдет по наружной стене дома и этого требует внешний вид здания (коренной вариант). Но при любом варианте надо быть полностью уверенным – в крепости своего фундамента.

Дымоход для бани из нержавейки

Дымоходы из нержавейки продаются в магазинах в двух вариантах, это двухконтурные сэндвич дымоходы (утепленные) и одностенные (не утепленные).

Одностенные, не утепленные трубы используют в основном для гильзования кирпичных дымоходов и для первого участка дымохода (по нему можно оценить износ всего дымохода).  Они имеют вид и собираются по принципу труба-раструб, где верхняя труба вставляется в раструб нижней трубы. Такие дымоходы из зеркальной нержавеющей стали или оцинкованной стали высокого качества.

Толщина изоляции на утепленных дымоходах составляет от 30 до 100 мм. Как правило, в качестве утеплителя используется базальтовая вата, имеющая высокие противопожарные свойства.

Толщина нержавейки от 0,5 до 1 мм, конструкция получается легкая и не требующая больших силозатрат, мощного крепежа или фундамента.

Раструбная система является герметичным соединением. Большой выбор фасонных изделий и крепежа, делает сборку дымохода простым и главное быстрым занятием даже для человека никогда этим не занимавшегося.

Прохождение деревянных перекрытий, крыш и стен у таких дымоходов происходит с применением специальных элементов, которые изолируют дымоход от дерева и предотвращают возгорание.

Также такие дымоходы легко чистятся и имеют эстетичный внешний вид.

Диаметр дымохода от 80 до 300 мм. Отсутствие коррозии, а также возможность заказать (во многих городах) индивидуальное изготовление, делает дымоход для бани из нержавейки лидером этого рынка.

Керамический дымоход для бани

В комплектацию керамического дымохода входят:

  • Керамические трубы и фасонина
  • Клей для керамических труб
  • Изоляция
  • Наружные блоки

Трубы производят из огнеупорной керамики специального состава, они не впитывают влагу, устойчивы к агрессивным средам и к перепадам температур. Толщина у большинства производителей в районе 15 мм для диаметров труб от 140 до 200 мм. Длина каждой трубы от 330 до 500 мм.

Керамический дымоход строится отдельностоящим на специальном керамическом основании «конденсатосборнике». Далее идет ревизионный тройник длинной 660 мм с большим окном для прочистки и инспекции дымохода. Потом ставится тройник для подключения печи, они бывают под 45 и 90 градусов.

Клей для труб керамического дымохода так называемая «кислотная масса для склеивания труб» идет в пластиковых ведрах по 1,5 кг и наносится с помощью клеевого пистолета. Клей создает герметичный монолитный стык с коэффициентом температурного расширения равного расширению самих керамических труб.

Высокоплотная (110 кг/м3), формованная изоляция создана специально для керамических дымоходов и под их диаметры. Сегменты с замковым соединением плотно прилегают к  дымоходу.

Наружные бетонные блоки высокого качества 400 на 400 мм, соединяются клеем для блоков.

И завершает конструкцию «верхний комплект», который состоит из бетонной плиты и металлического конуса.

Керамические дымоходы для бани очень надежны в плане пожарной безопасности и если ваша баня находится в цокольном этаже дома, а дымоход будет проходить через верхние этажи и захламленный чердак, то это ваш вариант. Бетонные блоки можно оштукатурить и покрасить в цвет стен, что визуально скроет нахождение дымохода в помещении.

Технические характеристики труб

Это важные параметры при выборе элементов под конкретные условия монтажа. От правильного определения нужных деталей зависит безопасность, длительность эксплуатации.

Диаметр

Большинство заводов-изготовителей котлов и других отопительных устройств в руководстве по эксплуатации прописывают оптимальный диаметр дымохода. Этот параметр зависит как от высоты крепежа, так и от силы тяги.

Когда в помещении приходится делать переход с кирпичной кладки на сендвичные модули, то расчет диаметра выполняется так:

  1. В камине на 1 кВт мощности идет 8 кв. см сечения.
  2. В дровяных печах мощностью до 3,5 кВт 0,02 кв. м сечения равно 160 мм диаметра.
  3. Если мощность печи выше 5,2 кВт, то диаметр увеличивается до 190 мм.
  4. При производительности до 7 кВт на 0,038 кв. м идет 220 мм диаметра.

Толщина стенок

В газовых устройствах определяется диаметром изделия:

  • при величине 130‒450 мм толщина стенок составляет 0,5 мм;
  • при диаметре 500 мм ‒ 0,6 мм;
  • при показателе более 500 мм ‒ 0,8 мм.

В твердотопливных котлах основной фактор, влияющий на выбор толщины стенок, ‒ температура сгорания сырья.

Таким образом:

  •  до 450 градусов хватит величины 0,6 мм;
  • более 450 градусов нужно 0,8 мм.

Важно отметить, что в таких котлах должна быть неутепленная часть трубопровода, которую нужно соединять с выходным патрубком. Ее делают из куска жаропрочной нержавейки

Толщина стенок  –  0,8‒1 мм.

Снаружи кожух дымохода при диаметре до 450 мм берется с толщиной стенок 0,5 мм, при более, чем 500 мм, ‒ 0,6 мм.

Высота

Высота дымохода относительно конька определяется исходя из трех параметров:

  • СНиП 41-01-2003;
  • строительных правил СП 7.13130.2009;
  • руководство по эксплуатации производителя.

Рекомендации следующие:

  1. Высота сэндвичной трубы составляет от 5 м.
  2. Если настил кровли выполнен из горючего материала, трубу делают выше конька на 1‒1,5 м.
  3. На крыше из негорючего материала (профнастила) можно ставить на высоте от 0,5 м от конька. Это же касается крыш с плоской конструкцией.
  4. На скатных крышах, когда дымовая труба расположена на расстоянии 1,5 м от конька, высота составляет от 0,5 м и более.

Кирпич

Классический вариант  –  красный огнеупорный. Отлично выдерживает высокие температуры до 1000 градусов. Имеет хорошую теплоотдачу. Технология кладки сложна, поэтому без опыта создавать самому такую конструкцию не выйдет. Процесс этот трудоемкий, длительный. Требуется заливка фундамента, что следует планировать еще на этапе проектирования. Рекомендуется внутри ставить гильзу из стального нержавеющего листа, иначе кирпич будет напитываться конденсатом и со временем внутренняя часть стенок начнет отслаиваться, а снаружи образуются разводы. Строительство обойдется дорого.

Керамика

Дымоходы долговечны, устойчивы к перепадам, высоким температурам.

Производители могут поставлять керамику с такими вариантами сборки:

  1. Керамо-нержавеющие. Оболочка создается из нержавейки толщиной 0,8 мм, поэтому внешне трубу не отличить от металлической.
  2. Керамо-керамзитные. Окантовка изделия сделана из керамзитных блоков. Напоминает кирпичную кладку.
  3. Керамзито-нержавеющие. Комбинирование двух предыдущих типов.

Керамическая поверхность гладкая, поэтому сажа и зола оседают на стенках минимально.

Нержавейка

Модульный тип. Оптимальный вариант сплава стали ‒ AISI 430 BA. Особенность ‒ жаропрочность, устойчивость к химическим веществам и воздействию окружающей среды.

Дымовая труба бывает:

  • одностенная;
  • сэндвичная (двухстенная).

Одностенная может монтироваться внутри дома.

Сэндвичная труба ‒ лучшая в условиях улицы, поскольку имеет прослойку из утеплителя, минимизирует накопление конденсата внутри трубы, продлевая срок службы металлическим деталям.

Инструкция по монтажу дымохода в бане

Порядок установки сэндвич трубы для печки в бане выглядит так:

  • Выполните монтаж потолочно-проходного узла (ППУ) в месте прохода трубы сквозь потолок.

Установите на выхлопной фланец печи первый элемент трубы, который должен быть одностенным. Трубу-сендвич монтируют, начиная со второго уровня.

Установите поочередно двухстенные трубы и остальные элементы дымохода (тройники, колена — если требует конструкция трубы), выведите их сквозь перекрытие, закрепите между собой и к стенам.

Заизолируйте место прохода трубы на чердак.

До чердака должны быть смонтированы ревизия с подставкой для осмотра внутренней полости трубы и очистки от сажи и другие подобные элементы.

Продолжите монтаж дымохода на чердаке и выведите трубу на крышу. На чердаке разрешается устанавливать только трубы сэндвичи, дополнительные элементы устанавливать запрещено.

Выполните теплоизоляцию в месте прохода трубы сквозь кровлю.

Закрепите наружную часть трубы растяжками (если она выступает высоко над крышей). Сверху на готовое изделие установите искрогаситель и грибок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
