Какой угол наклона должен быть у канализационной трубы в частном доме

Для чего нужен

Уклон трубопровода необходим для организации своевременного и полного отвода канализационных отходов из помещения. Несоблюдение правил приводит к таким последствиям:

  • если уклон трубы канализации меньше необходимого, то сток движется медленно и не способен проталкивать отходы по системе, засоры неизбежны, а прочистка потребуется ежемесячно;
  • при большом уклоне внутренней канализации вода, стекающая слишком быстро, не создаст достаточной наполненности канала и не захватит тяжелые частицы, грязь налипает на стенки трубопровода и постепенно перекрывает путь для отвода жидкости.

Засорение труб для самотека ведет к срыву воздушных сифонов, что становится причиной появления запаха из канализации. Оно грозит прорывами, поломками и остановкой функционирования всей системы.

Как поступить в случае, когда невозможно выдержать нужный наклон

Бывают случаи, когда при монтаже возникают трудности, приводящие к тому, что угол наклона канализации значительно отличается от допустимых норм. В этом случае предпринимают следующие меры:

Если расчеты показывают, что отступление от заданных норм возможно, то уложить трубы, но при этом на некотором расстоянии сделать дополнительные тройники, через которые будет проводиться чистка труб.

При укладке трубы все же придерживаться рекомендаций, но на трудных участках устанавливать перепады высот, которые организовываются за счет дополнительных колодцев. Благодаря такому решению можно будет устанавливать трубу под нужным углом. Такой колодец может быть как один, так и несколько, но правильные расчеты и монтаж гарантируют исправную работу канализации.

Существует несколько способов добиться нужного уклона канализационных трубИсточник vodasovet.ru

В крайнем случае, если никак нельзя выдержать нужный наклон и расчеты показывают, что работа канализации самотеком невозможна, то придется использовать фекальный насос. Это устройство может устанавливаться как на локальную канализационную ветку, так и для всей системы.

Укладывая трубы из пластика, можно быть уверенным, что чистить их нужно будет гораздо реже, чем чугунные, поскольку гладкая внутренняя поверхность стенок обеспечивает скольжение твердым веществам.

Как установить трубу под правильным уклоном

Перед монтажом канализации необходимо составить проект или примерный план, чтобы посчитать необходимый уклон исходя из длины канализации. После этого определить нижнюю (подключение к общедомовому коллектору) и верхние точки канализации (водоприемные отверстия для подключения сантехнических приборов).

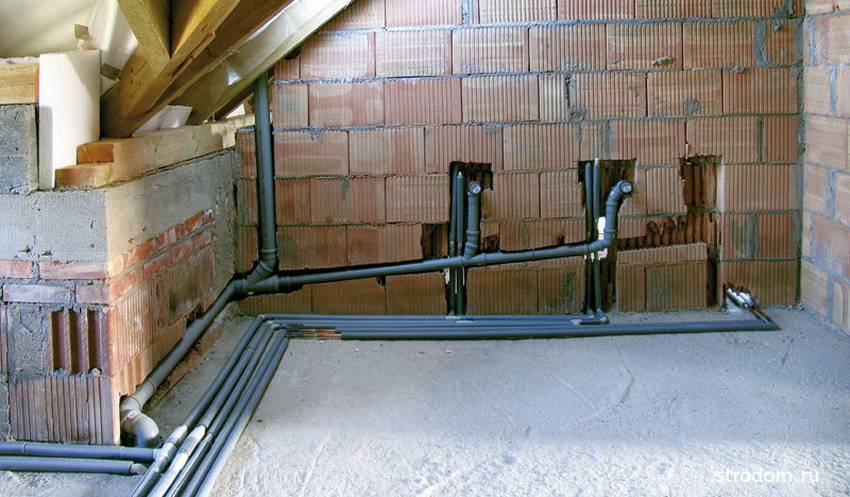

Разметка с помощью гидроуровня

Также на схеме или плане необходимо определить маршрут прокладки трубы и места ее прохода сквозь стены. Если не выполнить этого на стадии проектирования и расчета, то монтаж канализации с соблюдением необходимого уклона усложнится в несколько раз.

Потом необходимо разметить и пробить (просверлить) отверстия в стенах для прохода трубы. После этого размечают центральную линию канализации, по которой будут сверлить дырки в стене для установки креплений.

Точность выполнения данной операции влияет на пропускную способность трубы. Если на некоторых участках отверстия выше линии, то уклон трубы на них будет меньше необходимого, что приведет к возрастанию риска засоров. Если некоторые отверстия ниже линии, то после них будет участок трубы с обратным уклоном, что также увеличит риск образования засоров.

Чтобы разметить центральную линию на стене, воспользуйтесь гидроуровнем и веревкой. Отметьте верхнюю и нижнюю точки и с помощью уровня определите высоту верхней точки. Для этого воспользуйтесь шкалой на трубках уровня. После этого натяните веревку между ними и по веревке нарисуйте линию маркером.

Если трубу необходимо повернуть, отметьте и нарисуйте линию до поворота, затем после поворота. Если нет гидроуровня или по каким-то причинам его невозможно использовать, применяйте любой другой вид уровней и веревку.

Просверлите отверстия под крепления и установите их, затем установите трубы канализации. После монтажа проверьте уклон веревкой и гидроуровнем.

Минимальные уклоны канализационных труб

Минимальный уклон

Многие новоиспеченные сантехники или начинающие строители, самостоятельно проводящие водоотвод, сталкиваются с проблемой, которая заключается в единицах измерения наклона трубы.

В любой инструкции или справочных материалах по установке минимального уклона канализационных труб вы найдете лишь десятичные дроби вида 0,02, это значит, что на каждый метр  приходится 20 миллиметров наклона.

Немаловажным фактором, является расчет коэффициента наполненности.

Вычисляется он так: высота уровня воды, находящейся в трубе деленная на диаметр. Самым оптимальным значением будет варьирование коэффициента в пределах от 0,5 до 0,6.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

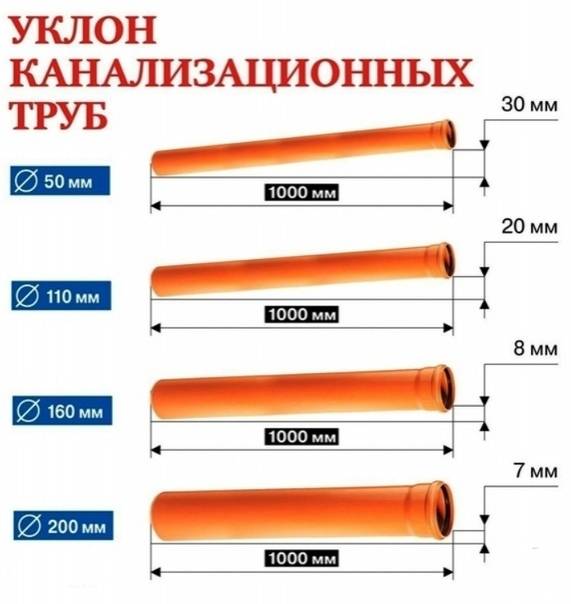

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибораРасстояние между стояком и сифоном (без учета вентиляции), мДиаметр сливной трубы, ммОптимальное значение уклона системы
Биде0,7-130-401:20
Мойка1,430-401:36
Раковина0,1-0,8401:12
Ванна1,1-1,3401:30
Душевая кабинка1,6401:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)1,8-2,3501:48
Труба для сливов от стояка1000
Унитазне более 610001:20
Центральный стояк65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

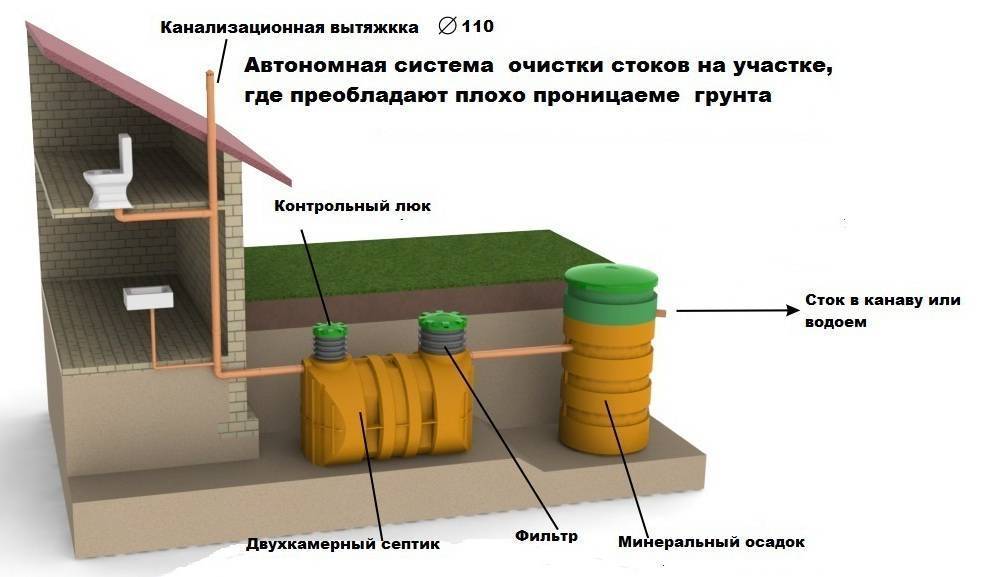

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.

При этом:

  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический приборДиаметр трубы, в миллиметрахНаклоны
ОптимальныйМинимальный
Раковина400.0350.025
Унитаз1000.020.012
Ванна, умывальник, писсуар40-500.0350.025
Мойка400.0350.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрахОптимальный уклон, в метрах на 1 м длины трубыНаклон в условиях особых, в метрах на 1 м длины трубы
1500.0080.007
2000.0070.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Уклон канализационной трубы: почему он должен быть именно 1.5-3 сантиметра

На фото — заведомо неправильная установка канализационных труб – они почти не имеют уклона.

Приветствую вас, любезные мои читатели. Все мы любим современный комфорт, в том числе и в его части, касающейся гигиены. Бывает очень обидно, когда он нарушается, а ведь зачастую – виноваты в этом мы сами. Например, часто мы не задумываемся, какой уклон канализационной трубы должен быть, чтобы стоки и отходы нашей жизнедеятельности отводились нормально.

Обратите внимание, в подавляющем большинстве случаев в наших квартирах и домах обустраивается самотечная канализация

Исходя из этого, предельно важно подобрать оптимальный уклон для каждой из отводных труб. Если угол будет маленьким либо его не будет вовсе, цена ошибки будет велика — это повлечет за собой постоянные засоры, если слишком большой, то система будет протекать

Если угол будет маленьким либо его не будет вовсе, цена ошибки будет велика — это повлечет за собой постоянные засоры, если слишком большой, то система будет протекать.

Как рассчитать угол уклона труб?


скорость движениянормативного документа, ливневой канализацииуровень наполняемости трубы.

Для того чтобы после расчетов, канализация была установлена под правильным наклоном, нужно произвести земельные работы. Любая неровность на дне траншеи, может стать причиной неправильного функционирования канализации. Поэтому перед укладкой и подключением труб, нужно проверить уровень наклона траншеи.

Рассчитать уровень наклона труб, можно и не прибегая к чтению СНиПа, например, использовать рекомендации уже рассчитанных показателей для конкретного диаметра трубы. Общеизвестные факты таковы: для труб, диаметром не более 50 мм, уклон на каждый погонный метр должен составлять не больше 3 см, а для канализационных полипропиленовых труб больших диаметров, например 110 мм — 2 см на 1 метр длины трубы.

Уклон в горизонтальной линии

Для начала необходимо просчитать местоположение горизонтальной ветки в доме. Заранее известно, где она будет стартовать и заканчивается. Начало трубы размещается под сифоном раковины или ванной. А ее конец подключается к тройнику вертикального стояка.

Необходимо только узнать местоположение трубопровода. И в этом вопросе уже решает регламентированный угол наклона сливной трубы в канализационных системах.

Процедура монтажа горизонтальной линии под уклоном:

  • Для начала необходимо узнать, какие трубы покупать для монтажа системы. В большинстве ситуаций для горизонтальной линии требуются изделия с диаметром 50 миллиметров. Для них рекомендуется перепад высот в 30 миллиметров на метр системы. Необходимую длину трубы получится узнать на месте.
  • Когда все параметры известны, необходимо рассчитать перепад высот между началом и концом трубопровода. В случае канализационной системы — от сифона ванной или раковины до тройника вертикального стояка. Если планируется длина трубы в 3 метра, а диаметр — 50 миллиметров, то перепад высот будет равен 9 сантиметров (3 x 3 = 9 см).
  • Когда перепад высот известен, его необходимо спроецировать на планируемое место размещения трубы. Чтобы это сделать, необходимо узнать расстояние от пола для патрубка вертикального стояка. Затем нужно сложить полученное число с уже известным перепадом высот. Эту точку нужно отметить на стене под сифоном раковины либо ванной. Она и будет местом входа для горизонтального трубопровода.
  • Остается приобрести трубу нужных размеров, подключить ее концы к патрубку на вертикальном стояке и сифону в установленной точке входа.
  • На заключительной стадии необходимо закрепить трубу и подключить ее в начальной точке к сифону через шланг.

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.
  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический приборДиаметр трубы, в миллиметрахНаклоны
ОптимальныйМинимальный
Раковина400.0350.025
Унитаз1000.020.012
Ванна, умывальник, писсуар40-500.0350.025
Мойка400.0350.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрахОптимальный уклон, в метрах на 1 м длины трубыНаклон в условиях особых, в метрах на 1 м длины трубы
1500.0080.007
2000.0070.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Вычисление для частного дома

При небольших объемах стоков вычисления не обязательны. Главное, чтобы уклон не был меньшим минимально допустимого по нормативам СНиП.


уклон и сечение канализации способствовали наполненности трубопровода минимум на треть диаметра

Для увеличения ремонтопригодности и срока эксплуатации рекомендуется использовать трубы из одного материала.

Обычно предпочтение отдается раструбам, монтируемым против потока в магистрали. При необходимости сменить направление движения потока, желательно избегать резких поворотов.

Так, вместо одного фитинга на 90о желательно использовать 2 по 45о.

В случае принудительной наружной канализации вся сантехника находится ниже уровня расположения септика. Вычисление углов по всей длине трубопровода становится неактуальным. Нужно только, чтобы нечистоты самотоком подводились к единому коллектору, а оттуда откачивались бытовым насосом. Какие трубы используют для наружной канализации узнайте из этой статьи.

Второй вариант – установка фекального насоса в системе после каждого сантехнического прибора. Как правильно провести канализацию в частном доме мы расскажем в этой статье.

Нормативы уклонов труб для канализационных систем

Процесс, как проверить уклон канализационной трубы, частично мы уже рассмотрели. Стоит также добавить, что эта величина зависит от диаметра труб. В соответствующей таблице можно найти информацию о том, каким должен быть этот уклон, когда установлен тот или иной сантехнический прибор.

СНиП, помимо определения наклона трубы, объясняет, как должна устанавливаться вся сточная система.

Выделяют следующий перечень правил:

  1. Нужный уклон определяется, исходя из сечения установленного стояка.
  2. Если сечение стояка не превышает 11 см, угол выбирается в 2 см на каждый метр.
  3. Минимальный уклон труб сечением до 5 см равняется 3 см на каждый метр трубы.
  4. Если сечение трубы превышает 16 см, то уклон будет равняться 0,8 см.

Выполнение работ

После проведения всех подготовительных работ можно приступать непосредственно к монтажу. В первую очередь необходимо разобрать старую систему. Работы проводятся следующим образом:

  • Сначала определяются проблемные места, в которых придется проводить дополнительные работы. Это может быть место, где труба проходит сквозь стену.
  • С помощью зубила начинается демонтаж чугунных труб. При этом нельзя допускать попадание чугуна в главную магистраль канализационной системы. В противном случае может произойти сбой в ее работе.

Работа с чугунной канализацией – это не самое эстетичное зрелищеИсточник domvpavlino.ru

Если замена магистрального стояка не предвидится, то труба от него отпиливается с помощью болгарки.

После того, как демонтаж был произведен, работы прекращаются до полного остывания соединительных узлов.

Монтаж современных пластиковых труб можно провести двумя способами.

Монтаж пластиковых труб с помощью клея

  • трубы режут на куски необходимой длины;
  • края зачищают наждачной бумагой;
  • края обезжиривают;
  • трубы проверяются на совместимость;
  • в нужных местах наносится клей;
  • обработанные элементы соединяются между собой;
  • при сжатии двух труб образовывается валик, напоминающий по цвету жидкий мед;
  • высыхает клей на протяжении часа.

Монтаж пластиковых труб с помощью сварки

  • монтаж так же начинается с нарезки труб нужной длины и зачистки;
  • паяльное устройство нагревается до температуры не ниже 260 градусов;
  • закрепляются соединители и труба на паяльнике;
  • происходит разогрев деталей до нужной температуры;

Сварка пластиковых трубИсточник 2gis.ru

  • трубы соединяются в разогретых местах;
  • швы проверяются на целостность.
Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
