Нормы для кухни
Правила Устройства Электроустановок гласят, что во-первых, розетки и выключатели монтируются на расстоянии не менее 60 см от раковины и других источников воды (п.7.1.48), а во-вторых, расстояние от электропроводки до элементов системы газоснабжения не должно быть менее 50 см (п. 7.1.50). На особо мощные электроприборы рекомендуется пустить от счетчика отдельную линию, оснастив ее УЗО.
В остальном, отталкиваются от удобства расположения розетки на кухне:
- электроплита, холодильник, посудомойка – для этих электроприборов предусматривают розетки на высоте 10-15 см от пола;
- микроволновая печь, блендер, чайник и другие стоящие на рабочих поверхностях электроприборы – на высоте 110-130 см от пола;
- подсветка, вытяжка – 200-250 см от пола. С одной стороны, розетки не мозолят глаза, скрытые шкафами и полками, а с другой, они в досягаемости, стоит лишь встать на стул.
Приемы работы
Съем изоляции
Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.
Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.
Съемники изоляции и изолирующие колпачки
Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:
- Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
- Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
- Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
- Щипцы стоят дешевле клещей.
Сращивание проводов
При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!
Электропровода сращивают скруткой таким образом:
- С концов проводов снимают изоляцию на 4-5 см.
- Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
- Провода должны располагаться параллельно, вплотную друг к другу.
- Обрезы изоляции должны совпадать.
- Пассатижами в правой руке скручивают жилы по часовой стрелке.
- По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
- Концом плоской отвертки наносят на скрутку холодный припой.
- Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
- По застывании припоя в раструб колпачка выдавливают силикон.
Мифы о требованиях по установке
Установленные требования являются основными при монтаже розеток и выключателей в жилых и других помещениях. При этом можно воспользоваться вольным методом расположения, то есть зафиксировать элементы в порядке, комфортном для пользователя. Такой вариант часто считается единственным, но нельзя забывать о стандартах, обеспечивающих безопасность.
Видео: самостоятельная установка выключателей в помещении
Все элементы электрической цепи являются важными и требуют обеспечения безопасности при монтаже и эксплуатации. Соблюдение требований и стандартов — решение, необходимое для достижения высокого качества работы.

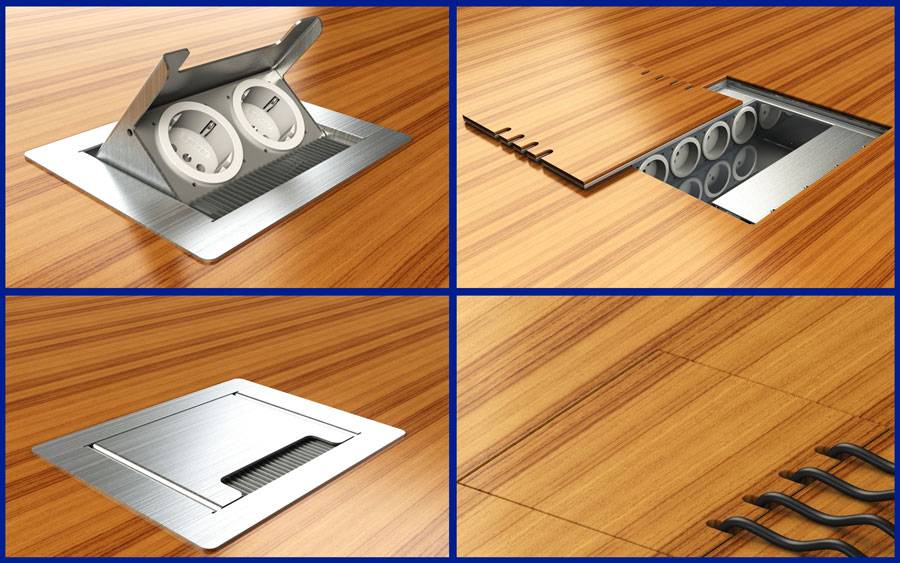

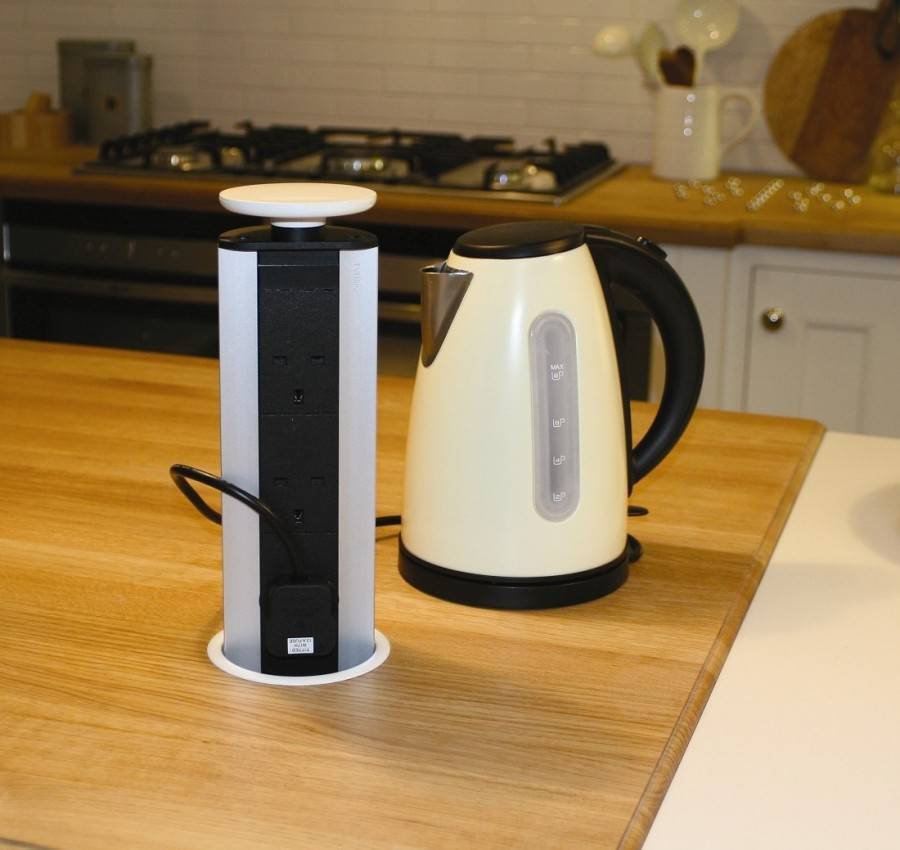

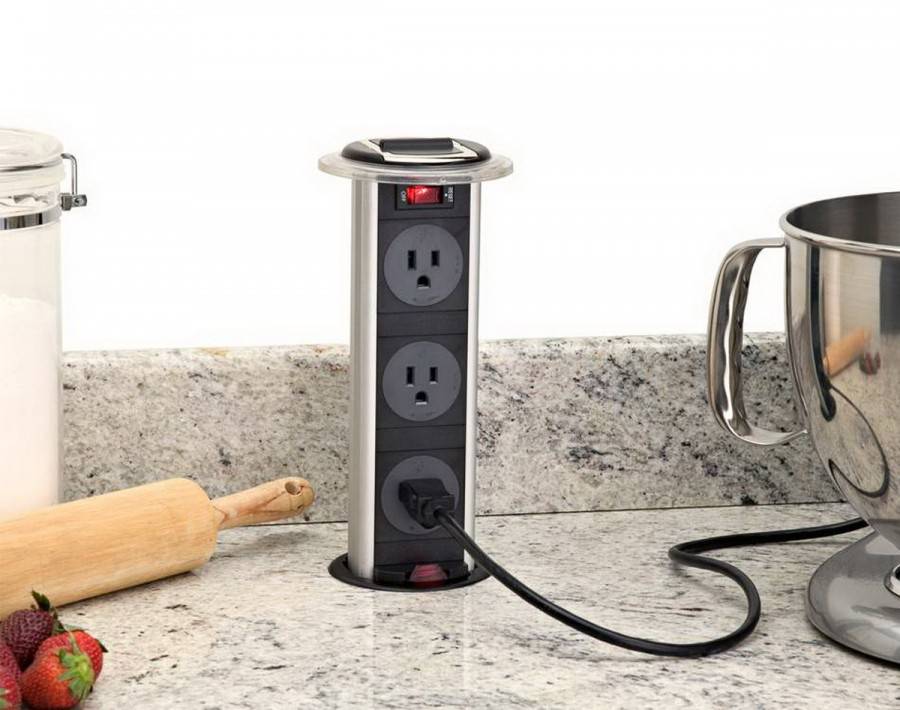

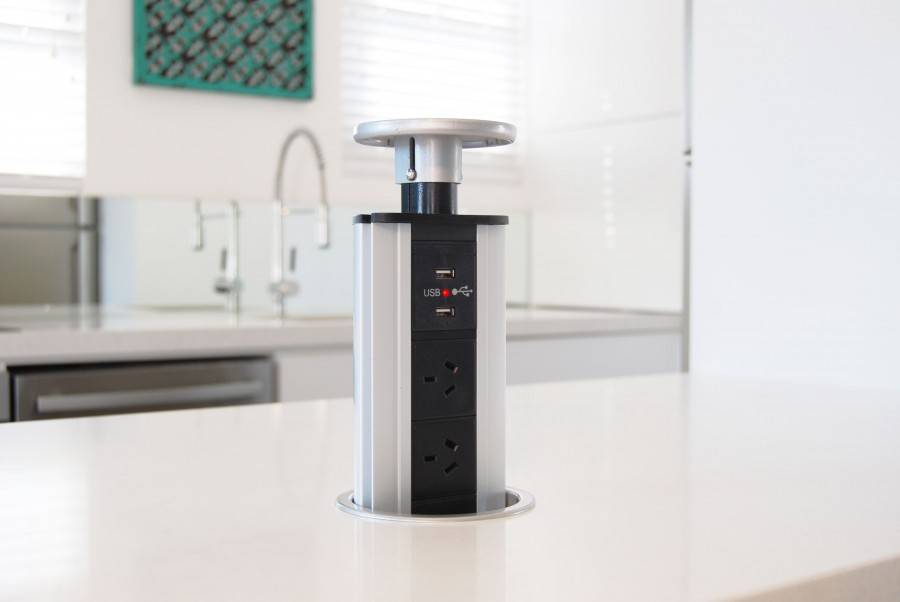

Основные разновидности выдвижных розеток
Существуют встраиваемые выдвижные розетки двух типов:
- горизонтальные;
- вертикальные.
Оба варианта оснащены прочным корпусом. Количество гнёзд для штекера — от трёх до пяти. Они без проблем заменят удлинитель, который может нарушать эстетику пространства, занимать лишнюю площадь. Система защиты от пыли, и выдвижной механизм является гарантией того, что больше не придётся доставать влажную салфетку и оттирать корпус переходника от пятен.
Их габариты могут быть разными, как и цвет, дизайн. Есть модели, в которые подключается не только стандартная вилка бытовых приборов, но и штекер от мобильного телефона, например. Разные гнёзда в одной выдвижной встраиваемой розетке – это удобно
Иногда они дополнены подсветкой, что тоже немаловажно

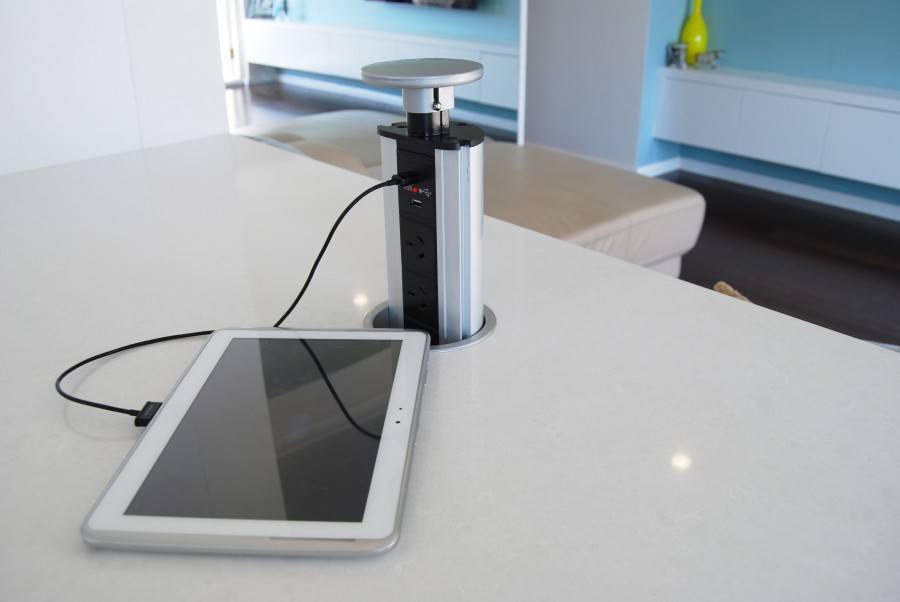

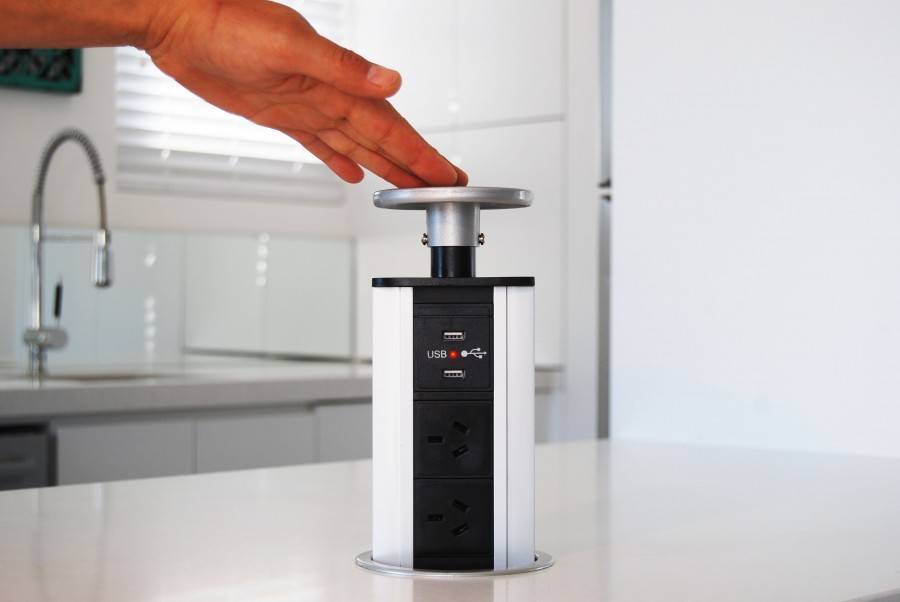

Блоки встраиваемых розеток выдвигаются легко. Если речь идёт о розетке с вертикальным механизмом раскрытия, придётся на крышку нажать и потянуть блок вверх.
Когда речь идёт о розетке с поворотным механизмом, нужно чуть меньше движений. Она раскрывается почти что также, как и бардачок в автомобиле. Выдвижные встраиваемые розетки – это мудрая конструкция, которая нужна в каждом доме и на работе уместна.

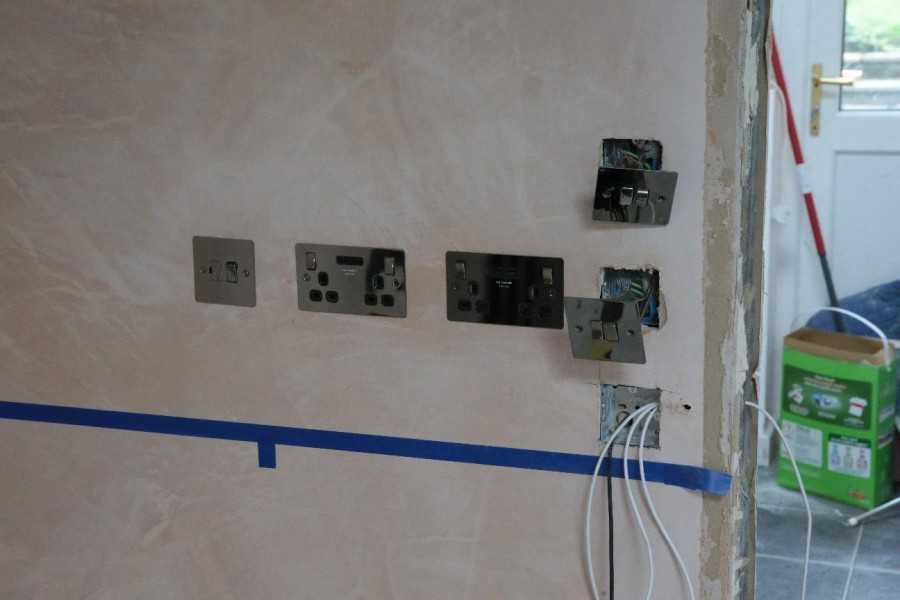

Установка розеток и выключателей в панельном доме
В панельном доме есть особенности:
По открытому способу сделать проводку, и соответственно при такой прокладке розетки торчат от стены и ничего высверливать не нужно.
Закрытая проводка. В панельном доме (кирпичном тоже) крепкий бетон и для того, чтобы выполнить скрытую проводку необходимо сделать штробы (желательно штроборезом)
Для внутренней проводки важно прокладывать кабель в гофре, чтобы он не был подвержен динамическим изменениям в здании (если здание проседает или его поведет).
Прокладка внутренней проводки требует штробирования стены. Электрокабеля, помещённые в гофрированный шланг укладываются в штробы. Затем они помещаются в монтажную коробку.
Фиксируются коробки гипсовым раствором. Затем необходимо дать время раствору просохнуть, и продолжить процесс подключения электроарматуры.
№5. Выбор выключателя
Многие параметры выбора розетки справедливы и для выключателя:
- по типу установки выключатели могут быть накладные и встроенные. Выбор по большей части зависит от особенностей проводки в квартире;
- в зависимости от условий эксплуатации выбирают выключатели с разной степенью защиты от пыли и влаги. Для помещений со стабильно высоким уровнем влажности рекомендуют выбирать выключатели с пластиковым или резиновым кожухом;
- технические характеристики выключателя будут указаны в его маркировке и подбираются в зависимости от номинального напряжения сети, тока и мощности приборов, с которыми будут работать выключатели.
По способу крепления выключатели могут быть:
- винтовые по аналогу с винтовыми розетками. Специалисты говорят, что такие выключатели хорошо использовать с алюминиевой проводкой, которая не искрится и не нагревается;
- безвинтовые часто используют с медной проводкой.
В зависимости от особенностей конструкции выключатели делят на:
- перекидные – самый привычный и максимально простой в управлении вариант;
- поворотные – такой механизм часто используют в выключателях, выполненных в ретро-стиле. Для включения тут необходимо повернуть по часовой стрелке рычаг;
- кнопочные – вариант, который по удобству может сравниться с перекидным, но распространения пока не нашел. Чтобы включить свет, достаточно нажать кнопку, она же нажимается для выключения;
- диммеры позволяют не просто включать свет, но и регулировать его яркость, поворачивая рычаг. Это очень экономно и удобно, когда требуется создавать в одной комнате разные сценарии освещения. Диммеры обычно используют с лампами накаливания и галогенными лампами – найти люминесцентную или светодиодную лампу, которая бы могла подключаться к диммеру, сложно, и стоить она будет в пару раз дороже обычной.
На одной панели может быть установлено несколько выключателей, которые отвечают за включение разных групп светильников, — это распространенное сегодня и достаточно удобное решение. Более того, одними и теми же светильниками можно управлять с разных мест в комнате – для этого необходима установка дополнительных выключателей. Система усложняется, зато комфорт растет. «Умные» выключатели с датчиком движения, сенсорным или удаленным управлением устанавливают в системах «умный дом».
Отдельно стоит выделить выключатели с подсветкой: встроенная небольшая лампочка подскажет, что электричество есть и облегчит поиск в кромешной темноте. Можно установить дома выключатель с таймером или выключатель, который будет реагировать на хлопок.
Обустройство ниши для розетки (выключателя) скрытого монтажа
В случае переноса розеток (выключателей) на другое место или высоту возникает необходимость в обустройстве новых ниш. Для этого отмечается место расположения новой розетки.

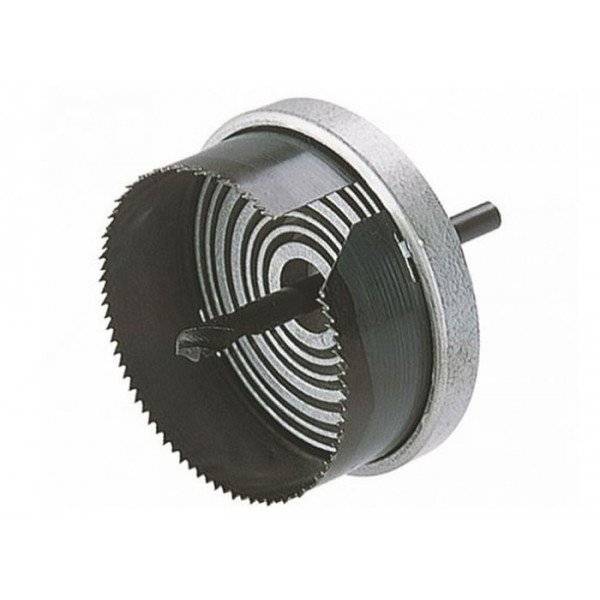

С помощью «чашечного» сверла по гипроку или бетону (в зависимости от материала стены) перфоратором высверливается отверстие по глубине равное высоте подрозетника.
Центральная часть выбивается с помощью долота перфоратором или вручную – долотом и молотком.
Канал для подводки электропроводки выгоднее направлять вниз от розетки, к полу, если она располагается на высоте 100-500 мм от уровня пола. Таким образом удастся избежать лишней штробовки, уложив часть электрокоммуникаций в технологической нише плинтуса.
Штробовка канала осуществляется с помощью штробореза. В случае его отсутствия – с помощью угловой шлифовальной машинки – «болгарки», оснащенной диском с алмазным напылением.
Прорезать канавки лучше под небольшим сходящимся углом, чтобы облегчить выбивание из канала бетона или кирпича. Промежуток между двумя параллельными прорезами освобождается от бетона или кирпича долотом перфоратора или ручным долотом (зубилом).
Электропроводка в канале закрепляется быстротвердеющим раствором гипса. В сложных местах: изгибах поверхности, углах, её следует предварительно укрепить в канале металлическими или ПВХ скобами или хомутами, прикрученными к стене.
Поверхность канала оштукатуривается и защищается абразивной сеточкой вровень с плоскостью стены.
Монтаж розетки (выключателя) во вновь устроенной нише производится таким же способом и последовательности, как рассматривалось выше.

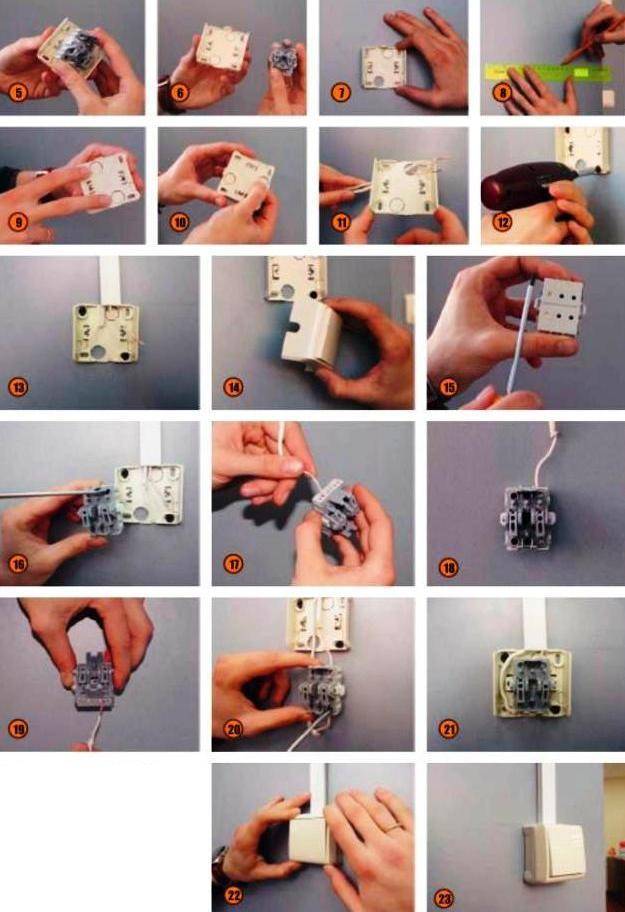

Монтаж напольных (наплинтусных) розеток
Такой способ монтажа розеток позволяет полностью избежать штробления стен для устройства ниши и канала для электропроводки. По типу напольные (наплинтусные) розетки относятся к внешним. То есть их корпус выступает над поверхностью стены (плинтуса). Поэтому, их монтаж возможет только в тех местах, где к стене не планируется устанавливать мебель.
Прокладка электропроводки в этом случае осуществляется в технологических каналах, которые имеет большинство моделей современных ПВХ плинтусов.
Перед установкой напольной (наплинтусной) розетки осуществляют прокладку электропроводки внутри плинтуса. Для этого удаляют из него центральную съемную планку. Освобождается канал. В него укладывается электрический провод. Наибольшую сложность представляет укладка электропроводки в местах состыковки плинтуса: по длине, на наружных и во внутренних углах. В этих местах приходится протягивать электропроводку сквозь соединительные элементы.
Место вывода электропроводки из плинтуса устраивают просверливанием отверстия d-10 мм. в верхней его части. Напольная (наплинтусная) розетка могут устанавливаться как с применением деревянных колодок под основание, так и без них. Во втором случае повышается эстетический вид розетки, но для её крепления придется просверлить два отверстия в стене и закрепить с помощью саморезов в ПВХ дюбелях.
Способы подключения
Комбинированный способ подключения розеток
Подключать точки питания к электрокабелю можно двумя способами:
- Шлейфовый. Подразумевает запитывание каждой розетки от одной линии. Плюс такого способа – минимальная трудоемкость процесса. Минус — выход из строя всех точек электропитания при условии малейшего повреждения кабеля хотя бы в одной из них. Максимальная нагрузка для соединенного шлейфовым методом блока составляет 16 А.
- Комбинированный. Более новый способ подключения нескольких розеток одновременно. Подразумевает прокладку сразу двух кабелей от распределительной коробки. Первый по типу шлейфа питает три из четырех розеток. Второй предназначается 4 точке питания и может обслуживать более мощное оборудование (кухонную плиту). Основной плюс такого соединения в том, что остальные розетки блока застрахованы от выхода из строя при проблемах с «сильной» техникой и точках питания под неё. Из минусов мастера выделяют трудоемкость процесса и удвоенный расход электрокабеля.
Оба вида подключения можно прокладывать закрытым (в штробах) и открытым (в РЕ каналах) способом. Последний вариант дополнительно защищают от механического воздействия кабель-каналами или плинтусом с внутренними пазами.
Размеры
Для каждого вида розеток предусмотрены отдельные характеристики. Понятно, что у одинарной будет одна ширина, а у двойной совсем другая.
Встраиваемые
Эти электротехнические изделия предназначены для установки внутри стен помещения. В качестве материала производители применяют пластик ABS. Он прочный и эластичный, что даёт возможность долго сохранять эксплуатационные характеристики.
Приведём данные в виде таблицы:
| № | Длина, мм | Ширина, мм | Глубина, мм |
| 1 | 366 | 86 | 55 |
| 2 | 295 | 85 | 50 |
| 3 | 244 | 84 | 41 |
| 4 | 161 | 82 | 40 |
| 5 | 80 | 80 | 38 |
| 6 | 82 | 82 | 31 |
| 7 | 75 | 75 | 35 |
| 8 | 71 | 71 | 30 |
| 9 | 65 | 65 | 11 |
Розетки крепятся в отверстии с помощью распорных лапок. Между ними может быть расстояние от 50 до 71 мм. При этом в помещении нужно поддерживать плюсовую температуру: 25-35°C.
Штепсельные
Традиционные электрические разъёмы, предназначенные для питания приборов со штепсельной вилкой. У них по стандарту 2 полюса, напряжение равняется 250 В, а сила тока — 6 А. Их размеры таковы:
| № | Название | Тип монтажа | Длина, мм | Ширина, мм | Высота, мм |
| 1 | РА6-252 | Открытый | 60 | 60 | 37 |
| 2 | РА6-123 | Закрытый | 60 | 60 | 37 |
| 3 | РС6-252 | Закрытый | 80 | 80 | 34 |
| 4 | РС6-122 | Закрытый | 81 | 81 | 43 |
| 5 | 2РА6-072 | Открытый | 98 | 60 | 37 |
| 6 | 2РА36-043 | Открытый | 98 | 60 | 37 |
| 7 | 2РА6-119 | Открытый | 98 | 60 | 37 |
| 8 | 2РС6-071 | Открытый | 94 | 80 | 51 |
| 9 | РА16-251 | Открытый | 60 | 60 | 48 |
| 10 | РА16-117 | Открытый | 60 | 60 | 48 |
Модификации РА16-251 и РА16-117 отличаются тем, что у них есть заземляющий контакт.
Двойные
Главная особенность розеток — сдвоенная контактная колодка. Обычно корпус состоит из синтетических материалов. Это поливинилхлорид, полистирол и поликарбонат. Основу изготавливают из полиамида. Типовые размеры таковы:
| Рабочая часть, мм | Защитная крышка, мм | ||||
| Ширина | Высота | Глубина | Ширина | Высота | Толщина |
| 80 | 151 | 33 | 80 | 151 | 4 |
| 81 | 122 | 21,6 | 71 | 71 | 30,7 |
Показатель силы тока в сети не должен превышать значения в 16 А, иначе металлические части перегреются и расплавят розетку.
Для интернета
Ещё 15 лет назад интернет с высокой скоростью был роскошью. Большинство обладателей компьютеров подключалось к сети через телефонную линию. Сегодня быстрая передача данных доступна всем жителям средних и крупных городов.
Провайдер «забрасывает» в квартиру или дом только провод с витой парой. Но если нужно протянуть связь в соседнюю комнату, придётся использовать розетки под коннектор RJ-45. Их размеры:
| № | Длина, мм | Ширина, мм | Глубина, мм |
| 1 | 72 | 72 | 23,5 |
| 2 | 71 | 71 | 36 |
| 3 | 81 | 81 | 37 |
Рамки
Крупные европейские производители выпускают розетки с декоративными рамками. Эстетичный внешний вид мало совместим со стандартами. Поэтому для брендов Shneider Electric и Legrand размеры «окантовки» имеют высокое значение:
| Количество постов | Ширина, мм | Длина, мм |
| 1 | 82 | 82 |
| 2 | 82 | 153 |
| 3 | 82 | 224 |
| 4 | 82 | 295 |
| 5 | 82 | 366 |
Здесь «пост» — количество розеток в блоке.
Не все изготовители электрики указывают в технических характеристиках размеры рамки, особенно этим грешат отечественные промышленники. Как же тогда рассчитать ширину блока? Для этого есть специальная формула:
Тут Ш блок — ширина блока, Ш 1 — ширина одной рамки, К — количество постов. Все значения нужно использовать в миллиметрах.
Допустим, нам нужно рассчитать ширину на 3 поста, а одна рамка имеет ширину 82 мм. Тогда получаем:
Сверяем значение с табличным выше. Там 224 мм, у нас получилось 225 мм. Погрешность в 1 мм — ерунда. Значит формула правильная.
Отверстия в стене
С накладными розетками всё понятно. Их устанавливают прямо на поверхность. Но для встраиваемых разновидностей нужно сверлить отверстие в стене, куда будет вставлен подрозетник. Он защитит стену от возгорания в случае короткого замыкания или перегрева электрики.
Типовые размеры отверстия таковы:
Диаметр: 68 мм.
Глубина: 45 мм.
Но в редких случаях понадобятся такие варианты:
| № | Диаметр, мм | Глубина, мм |
| 1 | 50 | 40 |
| 2 | 60 | 45 |
| 3 | 65 | 60 |
| 4 | 68 | 70 |
| 5 | 70 | 80 |
Работы по сверлению выполняют с помощью дрели или перфоратора. Для бетонных и кирпичных стен понадобится алмазная головка. Сделать дыру в гипсокартоне можно и стальной оснасткой.
Опишем правила размещения розеток:
| Место размещения | Расстояние от пола, мм |

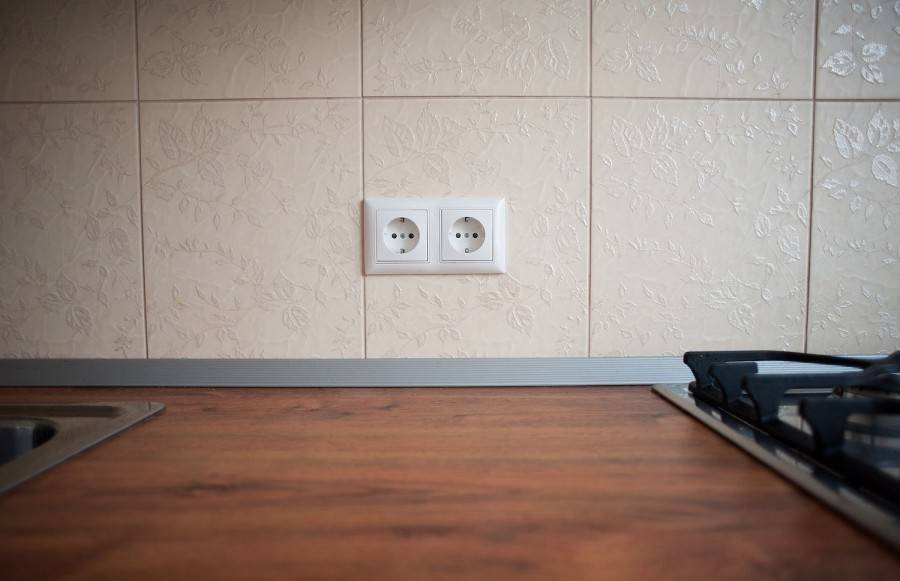

| Над кухонной столешницей | 1100-1200 |
| В жилых комнатах | 300 |
| Над стиральной машинкой | 1000 |
Подрозетники
Монтажные коробки нужны для безопасности. Ещё они помогают ускорить и упростить установку розеток. Достаточно всунуть штепсельный разъём в коробку и закрутить винты. Лапки по бокам контактной колодки разойдутся в сторону и крепко зафиксируют розетку.
Приведём стандартные и нетипичные размеры:
| № | Диаметр, мм | Глубина, мм |
| 1 | 50 | 40 |
| 2 | 60 | 45 |
| 3 | 65 | 60 |
| 4 | 65 | 45 |
| 5 | 68 | 70 |
| 6 | 70 | 80 |
| 7 | 73 | 73 |
| 8 | 73 | 45 |
При установке нужно помнить о том, что у монтажных коробок есть кромка. Из-за неё подрозетник выступает на 5-7 мм над уровнем стены.
На каком расстоянии устанавливают в комнате
Разберем европейские, советские варианты монтирования разъемов, узнаем высоту от пола.
Евростандарт установки
Этот термин стал популярным после внедрения определения «евроремонт». Некоторым пользователям удобно следующее расположение розеток и выключателей:
- выключатели на расстоянии 90 см от поверхности пола (проходя мимо и не поднимая руки, человек фиксирует освещение в помещении);
- монтирование электроисточников на высоте 3 см от пола (на таком расстоянии можно спрятать провода и удобно пользоваться бытовыми приборами).
При выборе евророзеток нужно знать, что диаметр штырей и длина между ними больше, чем у российских моделей. Сила тока импортных устройств равна 10-16 ампер, российских – не более 10. Поэтому в такие разъемы можно вставлять более мощные приборы.
Советские стандарты
Раньше розетки фиксировали на высоте 90 см от пола, выключатели – на расстоянии 160 см. Эти показатели ничуть не хуже евростандарта и имеют ряд преимуществ:
- вилку можно вставить в электроразъем, не нагибаясь;
- маленькие дети не достают до разъема, поскольку он установлен на высоте;
- такое нахождение удобно для техники, которую не требуется постоянно включать в сеть (кондиционеры).
Минимальная высота от пола
Правила по устройству электроустановок и проектированию жилых сооружений не содержат четких требований к расположению розеток и выключателей касаемо напольного покрытия, стен и других элементов.
В Правилах Устройства Электроустановок зафиксировано, что расстояние от устройств и газопровода должно быть выше 50 см. В ванной можно размещать на расстоянии 60 см от раковины.
На какой высоте устанавливаются штепсельные розетки
В СП указано, что электроустановки нужно монтировать в любом месте на высоте до 1 метра.
Не указывается расстояние от розеток для подключения электроплит и кондиционеров. В школах, ДДУ ставят на высоте 180 см от пола. Рекомендуемая длина от напольного покрытия составляет 1 метр.
Высоту и расстояние определяет владелец помещения. В некоторых случаях действуют правила:
- розетки размещают не ближе полуметра к газопроводу;
- на кухне и в ванной электроустановки ставят на расстоянии выше 60 см от поверхности пола, водопровода.
Штепсельные разъемы в домах должны быть защищены специальным устройством, которое закроет к ним доступ при вытянутых вилках.
После завершения монтажа разъемов для электрических приборов и выключателей ПУЭ указывает о необходимости проведения работ касаемо электроизмерения. Они позволят выявить нарушения, возможные неполадки и полностью обезопасить процесс использования в повседневной жизни.
Для грамотного и удобного размещения разъемов и выключателей сначала рекомендуется определить, в какую сторону открывается дверь. Затем расставляют выключатели со стороны ручек на дверных полотнах. Делают это на расстоянии от 80 см до 1 метра в зависимости от роста проживающих.
Размещение электроустановок связано с разновидностью помещения:
- в длинном коридоре, на лестничном проеме монтируют источники в начале пути и конце;
- в гостиной и спальне комфортно, когда выключатели расположены при входе в комнату и рядом с диваном, кроватью, чтобы упростить процесс пользования освещением.
Длину электроустановок от пола нужно выбирать с учетом того, из какого местоположения они будут доступны. К примеру, при входе в комнату выбирают высоту 90 см, рядом с креслом, кроватью – 60 см, чтобы было удобно дотянуться рукой.

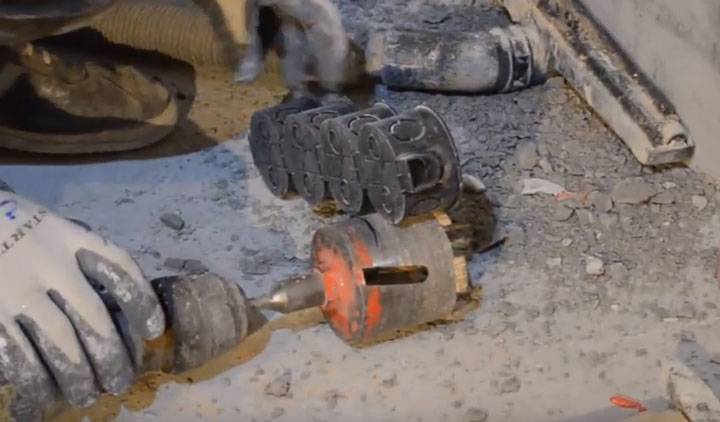

Монтаж в высокопрочном бетоне с арматурой
Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.
Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.
После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.
Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:
переключить перфоратор на режим отбойника и выбить ее зубилом
Правда это здорово может способствовать появлению новых трещин в штукатурке.
снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)
Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.
Пылесосом удаляете весь мусор и пыль.
Оба этих способа одинаково практичны и удобны
Во время присоединения проводов главное – не допустить короткого замыкания. Такая неполадка может возникнуть вследствие перепутывания кабелей, и особенно – при блочной установке электроарматуры.
Перед присоединением проводов их концы следует тщательно зачистить. Для припаивания используется кислота с оловом или канифоль. Подготовленные провода нужно вставить в клеммы розетки (выключателя) и хорошо зажать с помощью винта.
Часто вместо пайки пользуются специальными обжимами. Их надевают на кабель, после чего зажимают плоскогубцами.
Установка выключателей ничем не отличается от монтажа розеток. Главное – правильно установить колодку. Включение должно осуществляться путем нажатия на верхнюю часть клавиши.

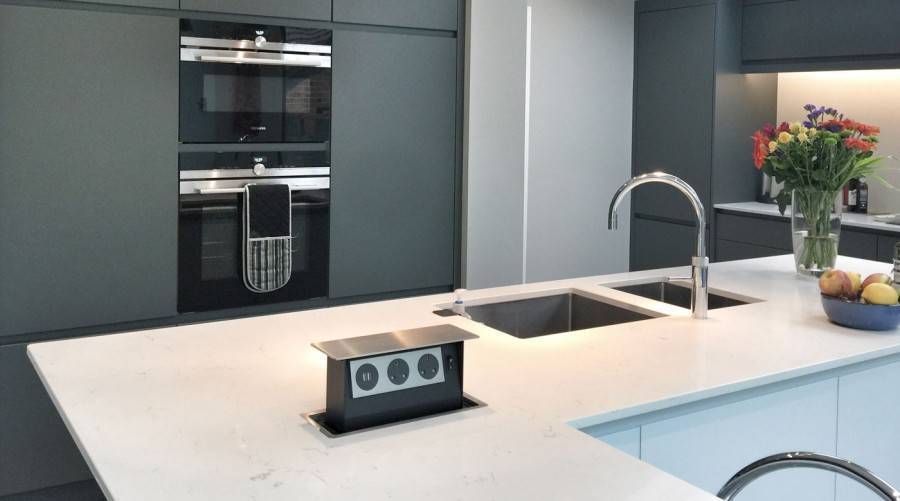

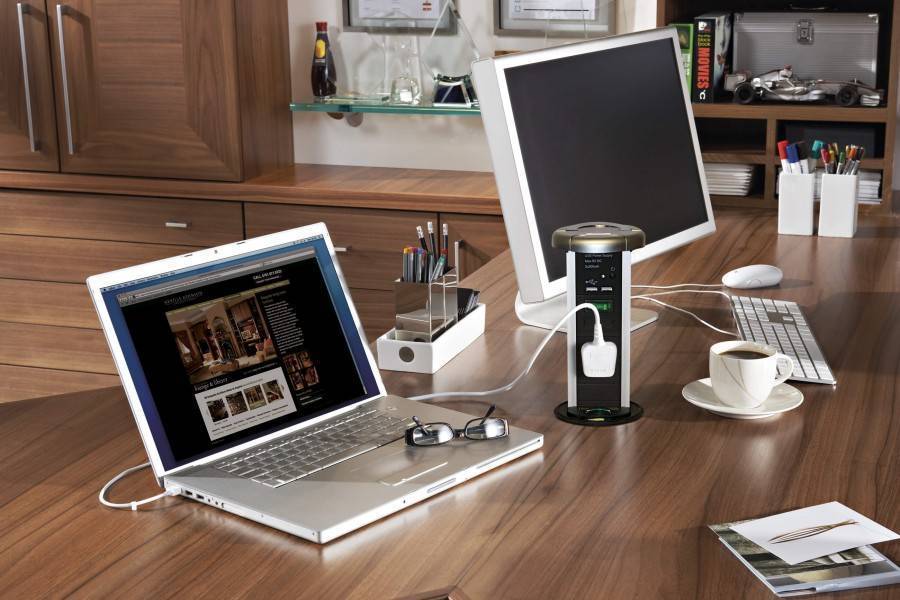

Встраиваемые в столешницу врезные розетки EVOline FlipTop Push и FlipTop Push Data
В духе последних дизайнерских тенденций встраиваемые розетки устанавливается в один уровень со столешницей, не нарушая единого рабочего пространства. В розеточных блоках EVOline FlipTop Push доступ к разъёмам открывается нажатием на крышку блока
— Крышка изготовлена из высококачественной нержавеющей стали
— Эксклюзивный дизайн для интерьеров как в стиле High End, так и классических
— Удобное коммутирование – крышка открывается на 60°
— В закрытом положении крышка оставляет зазор для пропуска кабелей подключенных приборов
— Волосяная шторка прикрывает зазор, защищая розетки от пыли, мусора и случайных капель
— Толщина столешницы до 50 мм
Выбор встраиваемых розеток для кухни
При покупке блоков розеток для кухни необходимо учитывать некоторые нюансы, о которых будет сказано далее.
При выборе розетки, в первую очередь следует обращать внимание не на дизайн и функционал розетки, а на качество внешних элементов и отсутствия их повреждений. Безопасность превыше всего.
Старайтесь выбирать розетки с заземлением, тем более, если на них будет высокая нагрузка.
Также, исходя из бюджета, смотрите на дополнительные функции розеток. К примеру, в современных моделях все чаще можно встретить функцию автоматического выталкивания вилок из разъемов, когда задвигаешь розетку на место, что довольно удобно.
Еще обращайте внимание на количество и тип разъемов, которые могут быть в розетке
Это были основные моменты, которых стоит придерживаться, однако не надо считать их обязательными критериями качества.
В современном доме необходимо множество розеток для подключения всевозможной техники, и кухня не исключение
Теперь вы знаете, чему отдать предпочтение и на что обращать внимание при выборе той или иной модели встроенной розетки для мебели.
Общие правила установки
Главные правила установки – как выключателей, так и розеток – основываются на принципах практичности и удобстве. Для этого специалисты разработали определенные рекомендации – ПУЭ (правила устройства электроустановок).
ЧИТАТЬ ТАКЖЕ: Преимущества и недостатки разных напольных покрытий для квартир
Согласно ПУЭ розетки устанавливаются с учетом таких нюансов:
- Функциональность.
- Соблюдение норм электробезопасности.
- Доступность места размещения.
- Эстетичность.
Так, запрещены установки электрооборудования в ванной комнате из-за повышенной влажности, что может привести к созданию ситуации, угрожающей жизни человека.
Напольные розеточные колонны
Отдельного внимания заслуживает напольная розеточная колонна. Она представляет собой телескопическую стойку из алюминия или пластика, которая поднимается из пола и упирается в потолок, не требуя закрепления дюбелями. В ней могут размещаться электроустановочные устройства любых европейских стандартов. Внутри колонна разделена на 2 канала для отдельного проведения силовых и слаботочных линий. Электрокоммуникации подводятся к устройству через напольные каналы или натяжной потолок.
Двухсторонняя колонна – идеальное решение для офисов и иных помещений, где необходимо единовременное подключение большого количества техники. Каждая колонна может иметь до 32 модулей размером 45 × 22,5 мм. При этом розетки могут монтироваться на 1 или 2 стороны.
Миниколонна отличается от колонны высотой. Такая стойка возвышается над полом на высоту от 25 см или на 68,5 см и также оборудована большим количеством розеток.
Советы специалистов по размещению
Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.
Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.
Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.
Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также розетка для Ethernet кабеля.
Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.
Правила монтажа подрозетника
Порядок работы следующий:
буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между “дырок”, если речь о блоке)
Глубина сверления – 5см.
выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло
Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.
заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)
Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.
При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.
Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.
Важность применения норм
Соблюдение стандартов электропроводки в квартире достигается точным выполнением требований законодательных актов.
Важность их применения заключается в следующем:
- подбор проводников, сечение которых соответствует мощности потребителей;
- исключение риска поражения людей током;
- оптимальное расположение и правильный подбор нужного количества розеток;
- предотвращение риска возгорания в сети;
- недопущение поломок бытовой техники.
Оптимальная высота расположения
Если вы решили разместить телевизор на стене, высота установки блока розеток определяется автоматически – он скрывается за телевизионной панелью. Решение отличается от стандартных параметров размещения обычных силовых точек. Такой способ монтажа телерозеток рассчитан на полную маскировку входных отверстий, разъемы, видимые отрезки кабеля.
Висящие на стене провода способны испортить дизайн самого изысканного интерьера, к тому же их открытое расположение – риск поломки (разрежут маленькие дети, перегрызет собака и т.д.).
Вариант правильной установки телевизора: он максимально прижат к стене, все провода спрятаны под облицовку, розетки находятся в скрытом пространстве, прямо за экраном
Высота монтажа розеток ориентирована на высоту подвешивания телевизора, которая может немного отличаться. Обычно теле- и видеоаппаратуру размещают на уровне глаз человека, сидящего на стуле или на диване. Оптимальным расстоянием принято считать 1,2-1,4 м (от поверхности пола до центра розетки). По отношению к телевизору – немного ниже его верхнего края.
Но существуют и исключения. Например, кухонное видеоустройство чаще всего монтируют немного выше, на свободном пространстве, соответственно, и розетки следует устанавливать выше указанной высоты.
