О расстояниях до горючих конструкций

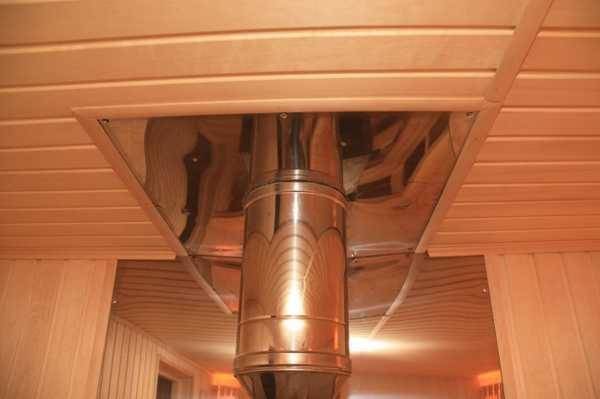

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

  • от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
  • от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм. Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше. В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

  • для защищенной от возгорания перегородки:
    • при толщине трубы 120 мм — 200-260 мм;
    • при толщине трубы 65 мм — 380 мм.
  • для незащищенной перегородки:
    • при толщине трубы 120 мм — 260-320 мм;
    • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C. Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Что по этому поводу говорят строительные нормы и правила (СНиП)

СНиП 41-01-2003 «Вентиляция, кондиционирование и отопление» регламентирует основные аспекты, связанные с обустройством различных автономных систем отопления

Так как данная публикация посвящена разбору конструктивных особенностей прохождения дымохода через чердачное перекрытие, необходимо особое внимание уделить разделу 6.6 — это «Печное отопление», и его подразделам

В некоторых случаях эти существующие правила становятся настоящей проблемой для владельцев частных домов при обустройстве ими системы обогрева дома. Подобные затруднения возникают в связи с тем, что некоторые из требований для современных отопительных систем и применяемых для термоизоляции материалов явно устарели. Однако, несмотря на возможные очевидные противоречия, контролирующие организации опираются именно на это руководство и требуют выполнения установленных норм.

При этом нужно помнить, что если печь устанавливается в только что построенном доме, то необходимо будет узаконить ее наличие в противопожарных службах, иначе зарегистрировать недвижимость просто не получится. Такое разрешение выдается на основании составленного работником контролирующей организации акта, который проводит приемку постройки. Если при проведении инспектирования обнаружатся серьезные нарушения действующих норм, то, никуда не деться – придется исправлять допущенные ошибки. Поэтому лучше всего сразу заведомо не отступать от установленных стандартов.

Конструкция и расположение как самой печи, так и ее дымохода строго регламентируется действующими строительными нормами и правилами

Не все любят сухой язык нормативных документов, и оттого просто боятся заглядывать в них. Попробуем изложить эти правила для них в нескольких абзацах:

Толщина стенок кирпичного дымохода в области его прохождения через перекрытия, кровлю или стены (перегородки) должна быть больше, чем по основной высоте. Это утолщение и носит название разделки.

По существующим нормам толщина разделки считается с учетом толщины самой трубы. У мастеров на этот счет часто используется разговорный термин «от дыма». Итак, нормативный размер разделки составляет:

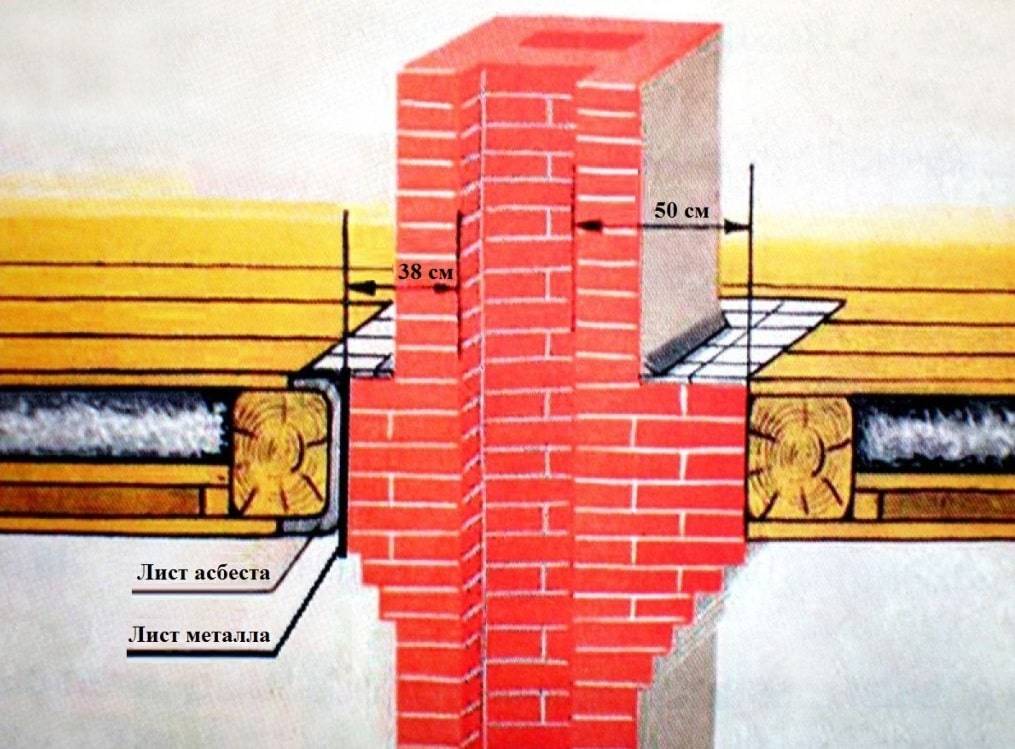

— 500 мм, если труба граничит со строительной конструкцией из возгораемого материала (к числу которых, естественно, относится и деревянное перекрытие).

— 380 мм – для тех случаев, когда материалы строительной конструкции защищены от возгорания слоем штукатурки не менее 25 мм с армированием стальной сеткой, или металлическим листом с асбестовой прокладкой подл ним толщиной не менее 8 мм.

Высота разделки дымохода должна быть больше толщины перекрытия как минимум на 70 мм. Кстати, СНиП не оговаривает, с какой стороны должны «выглядывать» эти миллиметры – снизу, на потолке, или в чердачном помещении. Среди мастеров, судя по форумам, тоже единодушия нет. Но, как правило, заказчики просят выполнить ровный потолок в комнате, стало быть 70-миллимитровая ступенька может расположиться в чердачном помещении. Однако, если опять же почитать форумы, то можно встретить случаи, когда инспектора пожарной охраны требовали 70-миллиметрового «бортика» и сверху, и снизу. И убедить их в обратном – не удавалось.
Разделку дымохода нежелательно жёстко фиксировать к материалам перекрытия или опирать на какие-либо строительные конструкции. Правда, категоричного запрета на этот счет – нет, но все же следует придерживаться такой рекомендации, чтобы случившаяся по каким-либо причинам деформация одного элемента не влекла за собой разрушение и другого.
Пространство между разделкой и строительной конструкцией заполняется негорючими материалами. Перечень материалов не оговаривается, но на практике обычно применяют те, которые можно отнести к категории термоизоляторов — это керамзит, вермикулит, минеральная вата.
Если разделка трубы приходится на проём стены или перегородки и горючих материалов, то ее толщина не может быть меньше толщины самой перегородки. При это разделка должна быть выполнена по всей высоте стены.
При проходе трубы через кровельное покрытие также нередко выполняется разделка, которая в этом месте имеет название «выдра». В любом случае, расстояние от наружных стенок до любых элементов кровельной конструкции из горючих материалов должно составлять не менее 130 мм для кирпичной трубы, и 250 мм – для керамической без термоизоляции (при использовании изоляции с сопротивлением теплопередаче не менее 0,3 м²×ºС/Вт – 130 мм)

Участок кровли в месте прохода должен быть только из негорючего материала.
При возведении печи и ее дымохода важно соблюдать и расстояние до стен и перегородок. Этот просвет имеет свое наименование – отступка

Величина отступки также регламентируется требованиями СНиП:

ТРЕБОВАНИЯ ОХРАНЫ ТРУДА ВО ВРЕМЯ РАБОТЫ

3.1. Подчиняться правилам внутреннего трудового распорядка, иным документам, регламентирующим вопросы дисциплины труда. 3.2. Выполнять только ту работу, по которой пройдено обучение, получен инструктаж по охране труда и к которой допущен лицом, ответственным за безопасное выполнение работ. 3.3. Не допускать к своей работе необученных и посторонних лиц. 3.4. Работать в установленной спецодежде, спецобуви, правильно применять средства индивидуальной защиты. 3.5. Строго соблюдать требования безопасности, изложенные в эксплуатационной документации завода-изготовителя применяемого оборудования и инструмента. 3.6. В течение всего рабочего дня содержать в порядке и чистоте рабочее место, не допускать загромождения подходов к рабочему месту, пользоваться только установленными проходами. Перелезать через машины и подлезать под них запрещается. 3.7. Работать при наличии и исправности ограждений, блокировочных и других устройств, обеспечивающих безопасность труда, при достаточной освещенности. 3.8. При работах около неогражденных вращающихся частей обеспечить их ограждение. Не включать и не останавливать, кроме аварийных случаев, машины, станки, механизмы, работа на которых не поручена. 3.9. Очистку дымовых каналов от сажи и вентиляционных каналов от пыли выполняют трубоочистной тройкой с жесткой волосяной щеткой, а перекидных рукавов, патрубков и дымооборотов печей – веником. 3.10. Очистка дымовых и вентиляционных каналов от засоров или завалов осуществляют методом проталкивания или разборки. 3.11. После чистки установить на место все ограждающие и предохранительные устройства 3.12. Обтирочный материал необходимо складывать в металлические ящики, с плотно закрывающимися крышками. 3.13. Удаленные грязь и отложения убирать в специально отведенное место. 3.14. Чистильщику вентиляционных каналов и дымоходов жилых домов запрещается: — применять огонь для обнаружения утечек газа из газопроводов и приборов; — нагружать газопроводы посторонними предметами; — сбрасывать грязь и отложения в канализацию; — устанавливать приставные лестницы на кровле; — складывать инструмент у края площадки, бросать его и материалы на пол или на землю. Инструмент должен храниться в специальной сумке или ящике; — при подъеме и спуске с высоты держать в руках инструмент и детали. Их необходимо поднимать и опускать на веревке, тросе или в сумках через плечо; — подбрасывание каких-либо предметов для подачи работающему наверху. Подача должна производиться при помощи веревок, к середине которых привязываются необходимые предметы. Второй конец веревки должен находиться в руках у стоящего внизу работника, который удерживает поднимаемые предметы от раскачивания. 3.15. Производство работ в местах, где имеется или может возникнуть повышенная производственная опасность, допускается проводить только после обязательного оформления в установленном порядке наряда-допуска на выполнение работ повышенной опасности, в соответствии с установленной инструкцией. 3.16. Работающий на высоте должен вести наблюдение за тем, чтобы внизу под его рабочим местом, не находились люди. 3.17. При использовании приставных лестниц и стремянок запрещается: — работать на неукрепленных конструкциях и ходить по ним, а также перелезать через ограждения; — работать на двух верхних ступенях лестницы; — находиться двум рабочим на лестнице или на одной стороне лестницы-стремянки; — перемещаться по лестнице с грузом или с инструментом в руках; — применять лестницы со ступеньками нашитыми гвоздями; — работать на неисправной лестнице или на ступеньках; — наращивать лестницы по длине, независимо от материала, из которого они изготовлены; — стоять или работать под лестницей; — устанавливать лестницы около вращающихся валов, шкивов и т.п.; — производить работы пневматическим инструментом; — производить электросварочные работы. 3.18. В целях предохранения от несчастного случая при случайных падениях каких-либо предметов, инструмента и т.п. зоны, опасные для нахождения людей, должны быть ограждены, иметь хорошо видимые предупредительные надписи и охраняться специально выделенным рабочим. 3.19. Не использовать для сидения случайные предметы (ящики, коробки и т. п.), оборудование и приспособления. 3.20. Не принимать пищу на рабочем месте. 3.21. В случае плохого самочувствия прекратить работу, поставить в известность своего руководителя и обратиться к врачу.

Виды

Для понимания материала стоит уточнить некоторые определения:

  • Печи – это устройства, предназначенные для полного сгорания разных видов твердых материалов, для отопления помещений объектов, как собранные на местах установки из огнестойких материалов – кирпича, огнеупорного бетона, огнезащитных паст, негорючих мастик; или в заводских условиях из металлических сплавов.
  • Камины – это разновидности печей, отличающиеся большей площадью открытых топочных проемов, отсутствием дымооборотов.
  • Дымовая труба, дымоход – это шахта прямоугольного, круглого сечения, необходимая для создания восходящей тяги разогретых дымовых продуктов процесса горения, их отвода в атмосферу.

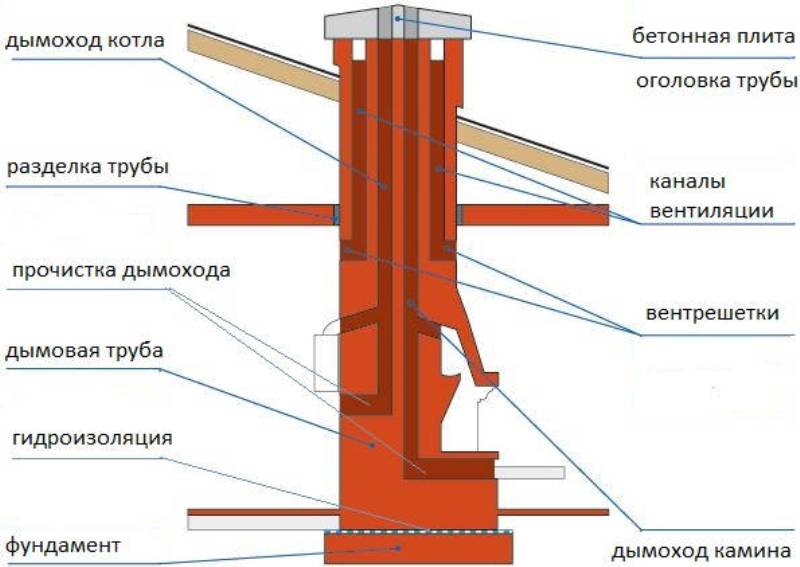

Дымовой канал, труба может быть нескольких видов исполнения:

  • насадным, опирающимся на потолочные перекрытия строительных объектов;
  • стенным, проходящим внутри капитальных стен;
  • коренным, опирающимся на фундамент зданий, полы, рядом с отопительным агрегатом.
  • открытая;
  • закрытая.

Противопожарная отступка

Разделок

  • до горючих конструкций строительного объекта;
  • до конструкций, защищенных мокрой штукатуркой по металлической сетке, другими огнестойкими материалами.

Сгораемые материалы в составе перекрытия также могут быть защищены огнезащитными штукатурками, огнестойким (пожаробезопасным) гипсокартоном.

Противопожарная разделка

Расчёт вентиляции квартиры

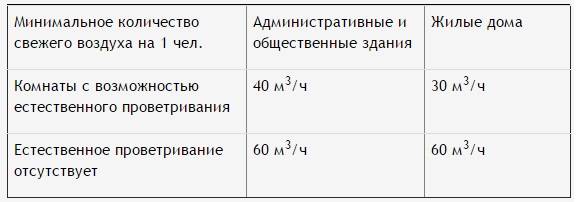

Естественная или искусственная вентиляция жилого дома рассчитывается при строительстве здания специалистами, а жильцы дома получают квартиры с системой проветривания «по умолчанию». Изменить схему системы вентиляции в хрущёвке не получится, для этого будет необходимо серьёзное вмешательство в структуру здания. Однако с помощью различных устройств можно улучшить циркуляцию воздуха в своей квартире. Для этого необходимо провести расчёты.

Если вас не устраивает вентиляция в квартире, можно установить дополнительные вытяжки на кухню и вентиляторы на решётках в ванной. При этом следует запомнить основное правило – количество вытягиваемого воздуха не должно превышать количество поступающего в квартиру. В этом случае системы проветривания будут работать максимально эффективно. Некоторые модели вытяжек и вентиляторов могут работать на приток воздуха – их стоит установить, если комната недостаточно проветривается через окна и двери.

Особое внимание стоит уделить мощности вытяжных устройств, для небольших квартир будет достаточно производительности от 50 до 100 м³ воздуха в час. Чтобы точно определить, какая нагрузка для прибора будет оптимальной, можно измерить количество воздушных масс в комнате

Для этого площадь квартиры суммируется и умножается втрое. Полученные объёмы воздуха и должны полностью проходить через вентиляторы в течение часа.

Организовать дополнительный приток воздуха можно с помощью кондиционеров, вытяжек и вентиляторов. В комплексе эти приборы будут выполнять основные задачи по вентиляции помещений:

  • вытяжка в кухне будет очищать помещение от неприятных запахов, жира и дыма, наполняя его чистым воздухом;
  • вентилятор в ванной — удалять влажный воздух;
  • кондиционер — охлаждать и осушать воздух в помещении.

Эти устройства будут обеспечивать хорошую циркуляцию воздушных масс в разных комнатах и регулировать их чистоту – в ванной и кухне они просто незаменимы.

Проверка дымоходов и вентиляции

Разработаны и приборы, которые позволяют очень быстро, без особых усилий точно оценить тягу в дымоходе или вентиляции.

Если вовремя осуществлять проверку дымоходов и вентиляционных каналов, в таком случае систему не только будут функционировать максимально эффективно, но и повысится срок их эксплуатации. Также регулярное обслуживание систем позволяет избегать возникновения пожароопасных ситуаций, проникновения дыма внутрь помещений.

Периодичность проверки дымоходов

Существуют общепринятые нормы относительно сроков обязательной проверки рассматриваемых систем. Причем они разные для разных типов отопительных и вентиляционных механизмов.

Так, проверка газовых дымоходов кирпичного типа должна проводиться, как минимум, 1 раз в квартал. Отопительные агрегаты, водонагреватели проверяются 1 раз в год перед запуском отопительного сезона. Если речь идет о дымоотводах проточных водонагревателей, либо конструкций из жаростойкого бетона, вентиляционных клапанах, то они также могут проверяться всего раз на протяжении года.

Как происходит проверка вентиляционных каналов

При осуществлении проверки дымоходов анализируется отсутствие засоров и наличие тяги, проверяется их обособленность и плотность, исправность разделок, которые предохраняют возгораемые конструкции, проверяется целостность и верная ориентация расположения оголовка по отношению к крыше. Осматриваются и оцениваются близко размещённые сооружения, а также деревья для того, чтобы определить, не расположены ли дымоходы в зоне ветрового подпора.

Если обнаружена какая-либо неисправность, то все подсоединённые к каналу приборы должны быть немедленно отключены от системы газоснабжения. Необходимо под роспись предупредить всех жильцов об опасности включения водонагревателей.

Если происходит проверка вентиляционных каналов и дымоходов от всех видов отопительных и нагревательных приборов в только что построенных зданиях или помещениях после капитального ремонта, то оформляется акт проверки дымоходов. Он составляется в трех экземплярах (заказчику, в проверяющую компанию и в организацию газового хозяйства).

Проверка тяги в дымоходе

Самостоятельно проводить подобные работы рекомендуется только после получения памятки в организации ЖКХ и прохождении инструктажа. Но, лучше всего доверить такие работы профессионалам. Специалисты, имеющие необходимый опыт и практические навыки, позволят максимально эффективно и оперативно выявить, и удалить любую неисправность.

Дымоходы и вентканалы, правила эксплуатации

Советы и правила по эксплуатации системы

  • Каналы печей и каминов, которые работают на древесине (твердом топливе) нужно проверять и чистить перед началом и после окончания отопительного сезона. Если печь работает непрерывно, то они подвергаются проверке каждый квартал. Проверка вентканалов и дымоходов должна происходить, соответственно, каждый квартал и два раза в год (зимой и летом).
  • При выявлении во время проверки дымоходов и вентиляционных каналов каких-либо серьезных неисправностей, которые требуют ремонта, пользоваться отопительными и газовыми приборами нельзя до полного устранения проблемы.
  • Ремонт и монтаж дымоходов и вентканалов должны осуществлять организации с соответствующей лицензией. Их работники, как правило, обладают необходимыми навыками. Приступать к работе они имеют право только после составления акта проверки дымохода или вентиляции.
  1. используйте качественные и полностью высушенные дрова с низким содержанием смол;
  2. не жгите в камине или печи бытовые отходы, в особенности, бутылки и пакеты из пластика;
  3. прочищайте поддувало и топку от скопившейся золы, кровельные вытяжки – от жира и пыли;
  4. для улучшения тяги в канале или трубе, а также принудительной вытяжки приобретите вытяжной крышный вентилятор. Данный совет пригодится владельцам дымоходов с небольшим внутренним сечением;
  5. защитный оголовок с сеткой, установленный на дымоходе, предотвращает попадание в вентиляционный канал. На протяжении зимних месяцев необходимо обеспечить регулярный осмотр этой части системы во избежание закупорки канала и обмерзания оголовка.

Что исследуется при проверке

  • материалы, из которых были изготовлены каналы, сечение последних;
  • протяженность каналов, места подключений, сужений и отводов, отметки заторов и щелей, обнаруженных в системе;
  • плотность каналов, их обособленность;
  • наличие тяги, горизонтальных участков, зоны ветрового подпора (или ее отсутствие);
  • состояние люков, предназначенных для чистки, противопожарных разделок, оголовков;
  • герметичность патрубков;
  • общее состояние системы.

Ремонт и чистка

На данный момент ремонт вентиляционных и дымоходных систем не находится в списке сложным. Производятся они довольно быстро. Самый распространенный метод реконструкции каналов из кирпича – гильзование (подробнее: “Гильзование кирпичного дымохода”), или установка в полость керамической или металлической трубки (прочтите: “Правила установки дымоходов – самостоятельный монтаж”).

Приготовление раствора, материалы, техника кладки

Кладка вентиляционных каналов из кирпича подразумевает использование такого же раствора, что и кладка внутренних стен.

Кладка дымоходов и вентиляционных каналов: а) в стенах толщиной в 1.5 кирпича; б) в стенах толщиной в 2 кирпича.

Для его приготовления к 1 части цемента добавляют 3 части песка. Песок необходимо использовать чистый, так как инородные примеси ослабляют раствор и, как следствие, весь вентиляционный канал. Также следует помнить про степень влажности песка. Цемент предпочтительнее использовать марки М-500, поскольку он обладает прекрасными пластическими свойствами и идеально подходит для данного вида работ. Тщательно перемешав полученную сухую смесь в специально отведенной для этого емкости, в нее вливают воду, при этом постоянно перемешивая раствор, до получения необходимой консистенции. Проверяют это следующим образом: емкость наклоняют под углом 40 градусов, и если раствор не выливается, то он готов для применения. Если объемы приготовляемого раствора довольно велики, то для его перемешивания разумнее использовать бетономешалку с электрическим приводом.

Конструктивные особенности вентиляционных каналов из кирпича могут сильно различаться в зависимости от их назначения. Наиболее распространенным и классическим вариантом является кладка вертикального квадратного хода со стороной в 2 кирпича. Первым этапом является предварительная разметка, которую осуществляют с помощью шаблона. После этого выполняется кладка нескольких (обычно 2-3) рядов и устанавливаются по отвесу буйки – кирпичи, положенные поперек канала. Они необходимы для того, чтобы обеспечить вентиляционным каналам правильность формы и защитить их от загрязнения в то время, пока происходит кирпичная кладка. Они придают вентиляционному каналу прочность, но создают довольно большие проблемы во время чистки дымохода. Через 5-6 рядов буйки переставляют. Кладку вентиляционных каналов производят по многорядной или однорядной системе перевязки швов.

Необходимо применять технику укладки кирпича впритык. Это позволит исключить во время эксплуатации канала проникновение продуктов горения в жилые помещения или смежные вентиляционные каналы.
