Системы кондиционирования в коттеджах и частных домах

Проектирование вентиляции в частном доме

Проект вентиляции частного дома выполняется на стадии общестроительного проектирования дома или на стадии строительно–отделочных работ.

Проектирование вентиляции коттеджа выполняется в следующей последовательности.

  • Составление технического задания
  • Выбор концепции системы вентиляции
  • Составление расчетных таблиц теплопоступлений и воздухообмена
  • Выбор и расстановка оборудования
  • Аэродинамические и гидравлические расчеты
  • Трассировка воздуховодов
  • Подбор и расчет вент-решеток
  • Подготовка чертежей
  • Составление спецификации оборудования и материалов

При проектировании вентиляции в частном доме необходимо обратить внимание на следующие особенности:

  • Объемы вытяжного и приточного воздуха должны быть равны между собой, то есть сбалансированы
  • Свежий воздух подается всегда в жилые помещения, отработанный – удаляется из подсобных (кухня, санузел, кладовые, гардеробные и т.п.). Делается это чтобы исключить переток воздуха из подсобных помещений в жилые.
  • Объединять в один вентиляционный канал (воздуховод) вытяжку из кухни и санузла не допускается.
  • Скорость воздуха в магистральных воздуховодах и вентшахтах не должна превышать 6 м/с, максимальная скорость воздуха на выходе из решетки – 3 м/с
  • Вытяжная шахта (воздуховод) проходящие по улице должны быть утеплены изоляцией толщиной 50 мм или более.

Какие факторы учитываются при разработке проекта

Чтобы создать полноценный проект, инженер досконально изучает объект и особенности его эксплуатации. При проведении расчетов учитывается:

  • общая информация о здании, включая техногенные и экологические факторы его функционирования;
  • архитектурная и строительная документация (потребуются детальные планы, чертежи помещений и действующих коммуникаций);
  • особенности использования объекта, включая количество рабочих или жильцов, расположение бытовой и производственной техники, мощность осветительных приборов и т. п.;
  • климатические параметры зоны, в которой расположено здание;
  • требуемые параметры влажности, температуры, аэродинамики.

Исходя из данных, полученных от заказчика и при замерах, составляется техническое задание. Затем специалист приступает к расчетам и созданию документации.

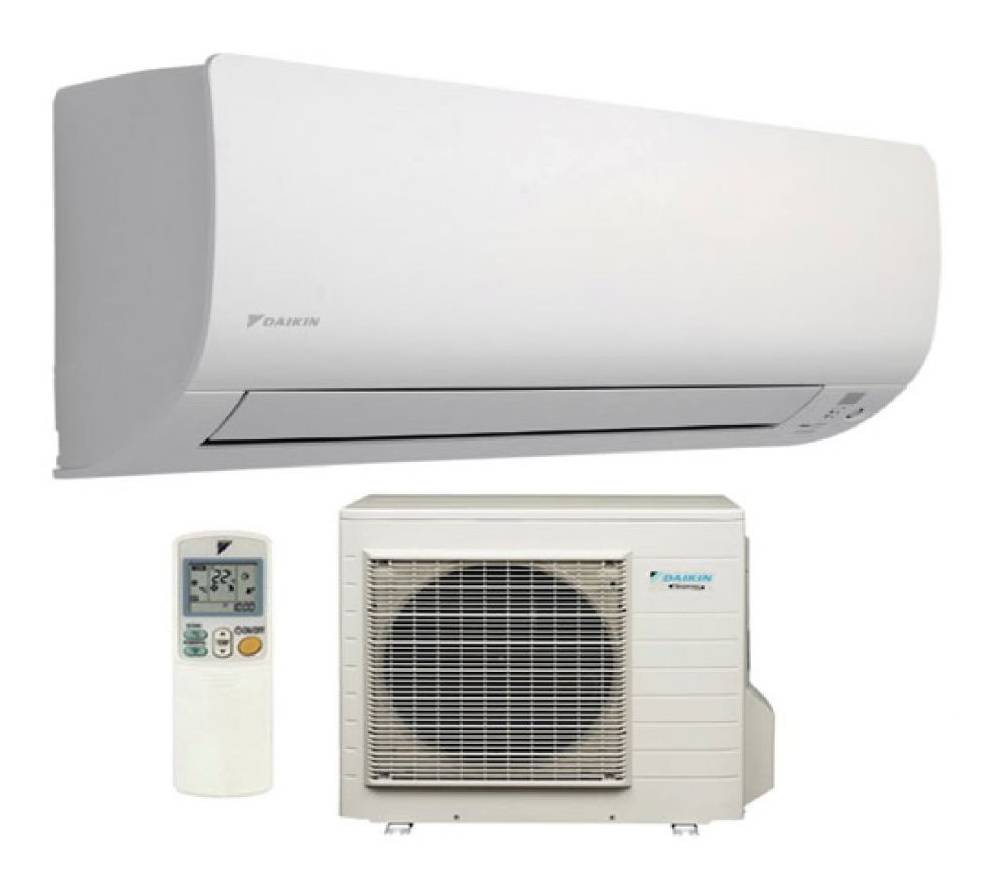

Сплит-системы

Низкий уровень шума и лучшее, чем у оконных кондиционеров, качество распределения воздуха в помещении обеспечит сплит-система, которая состоит из двух блоков, соединенных между собой теплоизолированными медными трубками, линиями управления и электропитания. Установки этого типа эффективно охлаждают, обогревают, осушают и очищают воздух от пыли в помещении любых размеров и назначения.

Наиболее шумные и громоздкие узлы системы, в том числе и компрессор, заключены в стойкий к воздействию окружающей среды внешний блок, который устанавливают за пределами помещения

Важно правильно выбрать место для установки наружного блока, в противном случае он может грубо нарушить архитектурный облик коттеджа. В помещении размещается практически не создающий шума внутренний блок с пультом дистанционного управления. Внутренний блок сплит-системы должен обладать достаточной мощностью и соответствовать интерьеру помещения

Если в комнатах коттеджа нет подвесных потолков, то используют внутренние блоки настенного, напольного, потолочного и колонного типов. Настенные внутренние блоки хорошо сочетаются с классическими и современными интерьерами. Они компактны, удобны в эксплуатации и пригодны для помещений небольшого и среднего объема. Однако в больших помещениях необходимо устанавливать более мощное оборудование, например напольные или потолочные внутренние блоки, закрепляемые либо на потолке, либо в нижней части стены, у пола. Блоки равномерно распределяют воздушный поток, благодаря чему в помещениях не образуется зон переохлаждения или перегрева. При кондиционировании холла здания и других объемных помещений можно использовать также внутренние блоки колонного типа

Внутренний блок сплит-системы должен обладать достаточной мощностью и соответствовать интерьеру помещения. Если в комнатах коттеджа нет подвесных потолков, то используют внутренние блоки настенного, напольного, потолочного и колонного типов. Настенные внутренние блоки хорошо сочетаются с классическими и современными интерьерами. Они компактны, удобны в эксплуатации и пригодны для помещений небольшого и среднего объема. Однако в больших помещениях необходимо устанавливать более мощное оборудование, например напольные или потолочные внутренние блоки, закрепляемые либо на потолке, либо в нижней части стены, у пола. Блоки равномерно распределяют воздушный поток, благодаря чему в помещениях не образуется зон переохлаждения или перегрева. При кондиционировании холла здания и других объемных помещений можно использовать также внутренние блоки колонного типа.

Внутренние блоки кассетного и канального типов устанавливают в пространство над подвесным потолком. Современные кассетные внутренние блоки имеют малую высоту и равномерно распределяют кондиционированный воздух за счет раздачи подготовленного потока в двух или в четырех направлениях и использования качающихся жалюзи. Еще более равномерное распределение воздуха обеспечивают внутренние блоки канального типа, которые устанавливают в пространстве над подвесным потолком или в подсобном помещении. В отличие от других типов внутренних блоков сплит-систем внутренний блок канального типа может не только обрабатывать побывавший в помещениях воздух, но и «доводить до ума» небольшое количество свежего, предварительно подготовленного воздуха с улицы. Кондиционированный воздух по расположенной над подвесным потолком системе вентиляционных каналов подается через встроенные в потолок анемостаты в помещение любой формы и размеров.

Не так давно на рынке появились сплит-системы с инверторным управлением компрессора, быстрее обычного подогревающие или охлаждающие воздух, очень точно поддерживающие заданную температуру, обеспечивающие значительную экономию электроэнергии, весьма долговечные и устойчиво функционирующие при низких температурах наружного воздуха. Некоторые модели способны эффективно работать в режиме обогрева воздуха и при 20-градусном морозе.

Для выбора и установки конкретной модели сплит-системы необходимо воспользоваться услугами профессионалов. Монтаж сплит-систем с внутренними блоками настенного типа обычно составляет 15-25% от стоимости оборудования. Установка кассетных и канальных кондиционеров стоит немного дороже. Если установочный комплект — кронштейны, дренажные трубопроводы, трубки и т.д. — не включен в стоимость системы, за него придется уплатить еще 10-15% от общей стоимости оборудования.

Вентиляция Аэрэко: приточные (гигрорегулируемые, в зависимости от влажности) клапаны в окнах + вытяжные вентиляторы

Необходимо отметить, что если в коттедже установлены современные окна со стеклопакетами, то помещения становятся практически непроницаемыми для уличного воздуха. В этом случае, чтобы обеспечить поступление приточного свежего воздуха в помещения, в рамах или стенах необходимо установить специальные приточные клапаны. Одним из примеров такого оборудования могут быть приточные клапаны французской компании Аэрэко. Приточные клапаны Аэрэко, или подобные им, решают проблему герметичности современных окон и дверей, а также обеспечивают проветривание помещений коттеджа.

В клапанах Аэрэко используются гигрорегулируемые элементы, управляющие открытием или закрытием клапана в зависимости от уровня влажности в помещении. Это вентиляционное оборудование реализует принцип вентиляции по потребности, основанный на том, что увеличение степени загрязнения воздуха сопровождается повышением относительной влажности в помещениях.

Стоит отметить, что при создании в коттедже данного типа вентиляции не требуется установка нагревающего калорифера. Свежий воздух, поступающий в помещения через приточные клапаны, будет нагреваться отопительными приборами, расположенными под окнами.

Выброс отработанного воздуха будет осуществляться вытяжной вентиляционной установкой через штатные воздуховоды, созданные на этапе строительства.

Для вентиляции помещений коттеджа мы предлагаем также приточные клапаны, вытяжные устройства и вентиляторы Аэрэко

Виды кондиционеров для дома

Выбирая между кондиционером и сплит-системой, следует знать:

  • кондиционеры охлаждают воздух в помещении;
  • сплит-системы затягивают воздух снаружи помещений, благодаря чему комнатная среда будет обновляться.

Оба прибора встраиваются в любой зоне и отличаются сниженным уровнем шума. Рассмотрим подробнее приборы, подходящие для кондиционирования частного дома.

Настенные

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Хорошая альтернатива канальным приборам, сложным в монтаже и требующим много места. Настенные кондиционеры для частного дома устанавливают внутри комнаты, шланг для засасывания и выпуска воздуха выводят на улицу через любое отверстие. Системы еще называют инверторными.

Преимущества:

  • оперативность реагирования на смену функций;
  • автоматическая подстройка температурного режима;
  • многофункциональность;
  • проветривание с притоком свежего воздуха;
  • энергоэффективность;
  • ионизация воздуха.

Современные настенные приборы надежны. Пользователи оценивают устройства намного выше, чем традиционные сплит-системы. В отличие от сплит-систем настенные модули имеют больше возможностей и способны работать в постоянном режиме.

Канальные

Различаются устройства с адаптерами и решетками и стандартные блоки с внутренней установкой. Приборы первого типа монтируют в потолочные перекрытия. Они выводят только теплый воздух. Адаптеры отвечают за извлечение массы воздуха и вывод через каналы наружу. Такая схема дорого стоит. Их изготавливают под каждую модель и при поломке сложно заменить.

В продаже предложены мобильные установки канального типа с функцией осушения, фильтрации. Крепление к потолку создает трудности при замене элементов. При покупке канального мобильного кондиционера рекомендуется устанавливать его на подвесной плитный или реечный потолок.

Еще один минус – необходимость правильного подбора и монтажа решеток. Если нарушить правила, это скажется на работе устройства. Оседающий конденсат начнет капать с лопастей внутрь комнаты. Установку практичнее поручить профессионалам – это увеличит расходы, но даст гарантии правильной работы.

К дополнительным недостаткам относят трудности в уходе и очистке агрегата. Необходимо принимать меры для предупреждения образования налета на лопастях, двигателе, чтобы модуль не вышел из строя.

К плюсам относят многофункциональность, качественную очистку воздуха и возможность подачи свежей среды по заданным параметрам в постоянном режиме.

Оконные

Устанавливают в оконных, дверных проемах. Минус один – устройства портят декор помещения.

Достоинств намного больше:

  • невысокая стоимость;
  • малое потребление электроэнергии;
  • простота монтажа;
  • удобство управления.

Оконные кондиционеры готовы к работе сразу после установки. Стоит помнить, что оконный блок занимает много места, поэтому изменится уровень освещения.

Мобильные кондиционеры

Если нужно сделать кондиционирование в частном доме быстро и без особых затрат, стоит обратить внимание на мобильные модули. Монтаж предельно простой – шланг для выведения воздуха расположить снаружи строения или вытянуть в окно

Сам прибор устанавливают внутри комнаты, управляют пультом с таймером.

Моноблочные устройства дополнены фильтрами, обеспечивают обновление воздушной среды в помещении. Мобильные агрегаты быстро монтируются и демонтируются. Стоят недорого, выпускаются в сравнительно небольших размерах и отличаются прочностью, надежностью эксплуатации.

Минус один – требуется емкость для сбора конденсата. Тару придется регулярно опустошать.

Проектирование системы кондиционирования дома

Профессиональное проектирование бытовой системы кондиционирования осуществляется на основании СНиП 41-1-2003.

На первом этапе специалисты собирают исходные данные и создают технический проект (технико-экономическое обоснование). В нем описано:

  • Тип системы кондиционирования
  • Производительность системы
  • Тип хладагентов
  • Расстановка и выбор агрегатов
  • Характеристики оборудования

На этом этапе можно рассчитать полную стоимость самой системы и пуско-наладочных работ. Если заказчика удовлетворяет предложенное ТЭО, проектная организация приступает к разработке рабочей документации (подробные чертежи, спецификации и пр.). Стоимость профессионального проекта зависит от сложности системы кондиционирования, при этом гарантируют надежность, производительность системы и ваш комфорт при ее эксплуатации.

Принудительная вентиляция: основные характеристики

Принудительная вентиляция основывается на применении специального вентиляционного оборудования, а именно приточно-вытяжной установки, которая дополнительно очищает, подогревает поступающие в дом воздушные массы. Этот тип вентиляции подходит в тех случаях, когда естественная вентиляция не справляется с возложенными на нее функциями, а это происходит в большинстве загородных домов и коттеджей.

Приточно-вытяжная система является самой полноценной и комфортной, но при этом, естественно, самой затратной. В данном случае происходит полноценный равномерный воздухообмен с подготовкой свежего воздуха (очищение, нагрев, ионизация). Такая система рассчитывается и специально проектируется под каждый объект индивидуально. В этом нет ничего сложного, но, тем не менее, системы отличаются между собой, так как зависят от площади, технических особенностей различных домов, пожеланий хозяев, финансовых возможностей домовладельца.

Приточно-вытяжная вентиляция коттеджа подразумевает наличие вентиляционного оборудования и сети. Оборудование состоит из таких элементов:

  • воздушный клапан;
  • калорифер;
  • шумоглушитель;
  • вентилятор.

К сети относят воздухозаборную решетку, воздуховоды и устройства для распределения воздуха – диффузоры, анемостаты.

На изображении показано, как осуществляется приточно-вытяжная вентиляция в загородном доме.

Также к принудительному типу относят вентиляцию смешанного типа. Вентиляция смешанного типа оборудуется лишь при условии, что естественная не справляется со своей задачей. При смешанной вентиляции приток свежего воздуха осуществляется через окна, двери, а вытяжка делается принудительно с помощью вытяжных вентиляторов. Они обеспечивают более сильный напор и соответственно вытягивают большее количество воздуха.

Как правило, вытяжные вентиляторы ставят в туалете, ванной и на кухне, где необходимо избавляться от запахов и влаги. Такой вариант системы является также крайне экономичным и функциональным в бытовом плане, но не обеспечивает полноценного равномерного воздухообмена по помещениям с комфортными температурами (например, зимой может быть холодный сквозняк от форточки, а летом поступать горячий воздух). Кроме того, смешанный тип вентиляции не подойдет, если воздух нуждается в очищении.

Система вентиляции в таунхаусе почти ничем не отличается от коттеджей. Наиболее оптимальной для таких помещений являются такие типы принудительной вентиляции:

  1. С применением приточных клапанов и вытяжных вентиляторов
  2. С установкой с рекуператором

В обоих случаях используются приточно-вытяжные установки, которые обеспечивают приток свежего воздуха и вытяжку отработанного, но во втором случае установка имеет дополнительную функцию – рекуперацию тепла. Она позволяет экономить до 70% электроэнергии в зимнее время, так как тепло отработанных воздушных масс используется для того, чтобы нагреть чистый холодный воздух с улицы.

Плюсы и минусы различных систем вентиляции загородного дома представлены в таблице.

Тип системы
ОсобенностиЕстественнаяСмешаннаяПриточно-вытяжная
Эффективностьнизкаясредняявысокая
Комфортностьнизкаянизкаявысокая
Стоимостьнизкаянизкаявысокая
Занимаемое пространствотруба в шахтетруба в шахтеоборудование, воздуховоды по помещениям за потолком
Система фильтрацииотсутствуетотсутствуетот пыли, запахов и т.д.
Необходимость обслуживанияотсутствуетпериодическая чистка вентиляторов (1 раз в 2-3 года)е реже 1 раза в год чистка фильтров, диагностика
Эксплуатационные расходы на электроэнергиюотсутствуетнизкие (работа вентиляторов)средние, высокие (работа вентиляционной установки, подогрев воздуха)
Гибкость системынизкаянизкаявысокая
Режимы работы (зима-лето)зависит от погодных условийзимой поступает холодный воздух, летом горячийкруглогодично поступает воздух с комнатной температурой
Шумность работынизкаянизкая, средняянизкая, средняя

Наши специалисты имеют большой опыт в проектировании и монтаже систем вентиляции частных домов любого уровня сложности. В нашей компании вы можете совершенно бесплатно получить консультацию и расчет стоимости системы наиболее подходящей под Ваши задачи и условия.

Получить бесплатную консультацию инженера по вентиляции частного дома

Получить!

Цены на проектирование систем кондиционирования воздуха

Подраздел проектирования от 100 м2 до 300 м2 от 300 м2 до 800 м2 от 1000 м2 до 1500 м2 Свыше 2000 м2
Проектирование естественной вентиляции от 150 руб./м2 от 130 руб./м2 от 120 руб./м2 от 100 руб./м2
Проектирование систем вентиляции с механическим побуждением от 200 руб./м2 от 180 руб./м2 от 160 руб./м2 от 140 руб./м2
Проектирование систем вентиляции с механическим побуждением, энергосберегающими технологиями, увлажнением, осушением, центральным охлаждением от 300 руб./м2 от 270 руб./м2 от 250 руб./м2 от 220 руб./м2
Проектирование системы местного кондиционирования (бытовая) от 180 руб./м2 от 160 руб./м2 от 140 руб./м2 от 120 руб./м2
Проектирование полупромышленных систем кондиционирования (мульти-сплит системы) от 150 руб./м2 от 130 руб./м2 от 115 руб./м2 от 100 руб./м2
Мультизональная система кондиционирования (VRV) от 150 руб./м2 от 130 руб./м2 от 115 руб./м2 от 100 руб./м2
Проектирование систем кондиционирования чиллер-фанкойл (в зависимости от сложности проекта) от 170 руб./м2 от 160 руб./м2 от 140 руб./м2 от 130 руб./м2

Минимальная стоимость заказа проектирования кондиционирования – 15 000 руб

Устройство вентиляции в частном доме своими руками

Шаг № 1 Расчеты

Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:

Р=VхK, где

V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;

K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.

Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:

  • Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
  • Толщина стен помещений.
  • Количество бытовой и компьютерной техники.
  • Площадь остекления.
  • Расположение здания относительно сторон света.
  • Наличие (отсутствие) преобладающего ветра в этой местности.
  • Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.

Шаг № 2 Естественная вентиляция: улучшение параметров

Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

Принцип вентсистемы в двухэтажном частном доме

В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм).  С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).

Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.

Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).

Шаг № 3 Приточная и вытяжная вентсистемы

Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.

Рекупепатор для вентсистемы

Приточная вентиляция в частном доме, монтируется в стену таким образом:

  • С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
  • В него вставляется труба с утеплителем.
  • На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
  • Подключение к электрической сети.
  • Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.

Шаг № 4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.

Энергоэкономиное устройство вентканала

Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:

  • воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
  • очищается от вредных примесей атмосферы;
  • нагревается до необходимой температуры;
  • далее, по воздухопроводу, поступает во все помещения дома;
  • отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
  • отдает свое тепло входящему холодному воздуху;
  • из рекуператора, по вытяжной трубе – в атмосферу.

Параметры кондиционирования

Температура и влажность

Любое локальное оборудование, будь то оконный («бакинский») кондиционер, настенные сплит-системы в квартире или мультизональные системы с потолочными фанкойлами в каком-нибудь магазине или общественном здании – это дешёвый и быстрый вариант решения вопроса охлаждения воздуха в конкретном месте. Но задумывались ли Вы когда-нибудь, почему именно термин «кондиционирование» получил столь широкое распространение? Ведь логичнее было бы пользоваться словосочетанием «охлаждение воздуха». Однако «кондиционирование» и «охлаждение» – совсем не одно и то же. Дело в том, что кондиционирование подразумевает создание комфортной среды для человека: это не столько охлаждение, сколько взаимосвязь двух параметров – температуры и влажности. Именно их соотношение и определяет наш комфорт. Основной задачей локальных устройств чаще всего является именно снижение температуры воздуха, и только в некоторых кондиционерах удаление избыточной влаги из воздуха выделено в отдельную функцию. Разница заключается в режиме работы, который определяется температурой теплообменника и скоростью воздушного потока. Когда локальное оборудование работает в режиме охлаждения, очень часто даже в помещении «с кондиционером» мы ощущаем духоту – несмотря на то, что воздух в нем прохладный. Заметнее всего такой эффект проявляется при работе инверторных кондиционеров, в которых скорость потока плавно регулируется. Канальные же системы, особенно с постоянной скоростью воздушного потока, настроены в первую очередь на удаление из воздуха лишней влаги – хотя, конечно, при этом происходит и его охлаждение – до той температуры, что выставлена на термостате. Но именно благодаря этому отличию в помещении с канальным кондиционированием человек чувствует себя намного более комфортно.

Движение воздуха: скорость воздушного потока

Как у центрального, так и у локального кондиционера мощность (холодопроизводительность) для одного и того же помещения подбирается одинаково, но подача воздуха осуществляется по-разному. При центральном кондиционировании охлажденный воздух поступает через воздушные решётки по воздуховодам таким образом, чтобы скорость воздушного потока составляла не более 2-3 м/с (для этого подбирается определенное количество и размер решёток). Локальный же кондиционер должен охладить помещение того же объема, но в виду меньшего размера своего выходного отверстия для выполнения той же задачи требуется либо увеличить скорость потока, либо понизить температуру подаваемого воздуха. Ни то, ни другое благоприятно на человека не действует – отсюда головные боли, частые простуды от нахождения «под кондиционером» и т.д. Некоторые люди, разгорячённые в летний зной на улице, специально становятся под холодную струю, чтобы «остыть» поскорее – а ведь последствия такого «охлаждения» могут быть очень серьёзными. Любой локальный агрегат отличается тем, что его работа сразу же ощущается в помещении – он «дует», при этом тем сильнее, чем больше требуется охладить воздух. В помещении с канальной системой движение воздуха даже непосредственно у выходной решётки практически не ощущается.
