Как установить приточный клапан на пластиковые окна своими руками
На рынке представлено несколько разновидностей изделий для бытового использования. В рейтинг популярных моделей входит продукция французского и российского производства:
- Air-Box.
- Aereco.
Подробнее расскажем о монтаже их систем.
Инструкция по монтажу оборудования Air-Box
Прибор устанавливает на верхнюю часть створки. Работу выполняем в следующей последовательности:
- Карандашом отмечаем центр рамы.
- Открываем створку, прикладываем к ней внутреннюю монтажную планку и ставим отметки по краям.
- По меткам вырезаем участок уплотнительной резинки.
- Вместо штатной резины вставляем уплотнитель, который идет в комплекте.
- В образовавшийся разрыв уплотнения устанавливаем само устройство, предварительно сняв с него защитную пленку.
- Прикручиваем кронштейны саморезами.
- Закрываем окно и отмечаем на раме габариты прибора.
- По разметке вырезаем фрагмент рамного уплотнения.
- Вставляем новую тонкую резинку.
Опционально изделие может поставляться с наружным воздухозаборником. В него устанавливается фильтрующий элемент, который задерживает атмосферную пыль. Пошаговое руководство по монтажу приведем в видео.
Инструкция по монтажу оборудования Aereco
Приборы предназначены для автоматического регулирования микроклимата. Они интегрируются в раму, благодаря чему обеспечивают больший воздухообмен. При установке нарушается целостность профилей, поэтому нужно быть осторожными. Если сомневаетесь в своих силах, лучше воспользоваться услугами грамотных специалистов. Работы проводим в следующей последовательности:
- Размечаем середину оконной створки.
- Прикручиваем металлический шаблон или пластиковую монтажную планку.
- Сверлом диаметром 4-5 мм делаем центровочные отверстия по краям.
- По шаблону отмечаем контур будущих прорезей и снимаем его.
- Рассверливаем отверстия сверлом диаметром 10 мм.
- Лобзиком, реноватором или фрезером прорезаем пазы между отверстиями.
- При закрытом окне переносим габариты отверстий на раму.
- Устанавливаем шаблон на рамный профиль и повторяем все операции по фрезеровке пазов. Для удобства работы временно вытаскиваем уплотнительную резинку.
- Прикручиваем монтажную пластину с внутренней стороны.
- Устанавливаем не нее элемент с задвижкой, регулирующий воздухообмен.
- С внешней стороны прикручиваем защитный козырек.
Наглядно увидеть процесс установки можно в видео.
Если нужно проветривать небольшое помещение или избавиться от запотевания стекол, подойдут простые конструкции по типу Air-Box. Для автономного регулирования микроклимата лучшим решением становятся изделия по типу Aereco. А приведенные советы и рекомендации помогут вам произвести установку клапана для вентиляции своими руками.
Материал подготовил: Игорь Степаньков
На чтение 6 мин.
Пластиковые окна получили широкую популярность во всем мире, так как они имеют массу преимуществ, по сравнению с устаревшими деревянными рамами. Они отлично справляются с функцией сбережения тепла, поэтому после их установки, обнаруживаются значительное улучшение температуры в помещении.
Полная герметичность окон, ограничивает поступление свежего воздуха в помещение, поэтому, — конструкции имеют два режима проветривания: макро- и микро- проветривание. Но, штатные конструкции режимов проветривания имеют недостатки: при микропроветривании — происходит недостаточное поступление объема воздуха, а при макропроветривании — образуются сквозняки. Для решения проблемы, имеется специальное приспособление — клапан приточной вентиляции для пластиковых окон, о котором расскажет данный материал.
Недостатки системы
К недостаткам такой вентиляции можно отнести следующие моменты:
- Некоторые виды конструкций требуют фрезерования оконного профиля, для получения проема под воздушные каналы. После демонтажа клапана, заделать такие прорези довольно затруднительно.
- Не все типы систем подходят для помещений, например, встроенный клапан в рукоятке створки, не сможет обеспечить функцию воздухообмена для больших комнат.
- При запирании вентиляционного клапана при низких температурах (ниже -15 градусов), щель может замерзнуть, перекрыв доступ воздуха.
- Отсутствует система фильтрации, и со свежим воздухом в помещение будет проникать мелкая пыль.
- В летнее время для функционирования нужны системы принудительной вентиляции (вытяжка), иначе установленная конструкция не будет работать.
Однако такие минусы менее значимы, чем простое проветривание с отпиранием створок. А идеальных систем не существует.
Нюансы установки приточных клапанов: что следует знать
Если вы решились установить клапан собственноручно, выбирайте фальцевый механизм. Установить его нетрудно, стоят такие системы не так дорого, зато вы сэкономите на вызове мастера. Как это сделать, сейчас поговорим.
Существует два способа установки клапана – с прибеганием к перфорации или нет. Рассмотрим оба варианта поэтапно.
Монтаж климатического клапана с перфорацией – пошаговая инструкция
Для начала подготовим инструменты для работы. Нам потребуются следующие приспособления: дрель, лобзик, напильник, сверла на 5-10 мм, шаблон для разметки контуров клапана, строительный нож и герметик.
| Иллюстрация | Описание действия |
 | Первый этап – разметка. Для этого берём направляющие той части клапана, которая будет установлена внутри помещения. |
 | Просверливаем отверстия под вентиляционные зазоры согласно разметки в створке. Края отверстия отшлифовать напильником. |
 | В готовом виде это выглядит так. |
 | Аналогичные пазы просверливаются и в раме. |
 | После подготовки отверстий и их шлифовки производится монтаж клапана. На наружную поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит саморезами, уплотнение – герметиком. |
 | Вот так выглядит установленный клапан снаружи. |
 | А вот так изнутри. |
 | Управляя заслонкой клапана, можно добиться желаемого потока воздуха. |
 | Чтобы проверить нашу работу, достаточно приклеить небольшой кусочек полиэтиленовой ленты. Как вы видим, всё прекрасно работает, а поток воздуха направлен вверх! |
 | Не забываем, что в нашем распоряжении будет один клапан, состоящий из двух частей – внешней и внутренней. |
Этапы работ при монтаже оконного клапана без перфорации
Этот вид работ не требует использования ни лобзика, ни дрели. Нам потребуются: обычная крестовая отвёртка, канцелярский нож, линейка с маркером для разметки.
| Иллюстрация | Описание действия |
 | Возьмем всё, что необходимо для работы. |
 | Открыть оконную створку, разметить место, куда вы будете устанавливать приточный клапан. |
 | Убираем часть уплотнителя, который герметизирует щель между рамой и створкой. Старая прокладка срезается ножом с наплава рамы. |
 | На освободившееся место наклеить специальную прокладку, которая поставляется в комплекте с приточным клапаном. |
 | Снимаем защитную плёнку с клапана. |
 | Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну. Закрепить клапан саморезами, пропущенными через кронштейны. |
 | Разметить положение установленного клапана на внутренней стороне рамы. |
 | В размеченных местах проделываем туже процедуру, что и снаружи, обрезаем старый уплотнитель. |
 | Заменяем фрагмент штатного утеплителя на более тонкий. |
 | После закрытия створки начинает работать штатная циркуляция. |
Виды клапанов для окон ПВХ
Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.
Ручные и автоматические
Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.
Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.
Плюсы:
- низкая стоимость;
- простая конструкция;
- возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.
Минусы:
- для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
- человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.
Приточный клапан с ручным управлением.
Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.
Плюсы:
- клапан работает, даже если никого нет дома;
- достаточно выставить нужные настройки и можно забыть об устройстве;
- устройство способно постоянно поддерживать хороший микроклимат в помещении.
Минусы:
- высокая стоимость;
- некоторые модели не имеют возможности для полного отключения вентиляции.
Виды устройств по конструкции
Конструкция приточного клапана определяет способ его установки. Есть несколько видов:
- фальцевые (без фрезеровки);
- щелевые (с фрезеровкой);
- накладные;
- встроенные в ручку.
Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.
Плюсы:
- невысокая стоимость;
- простой монтаж своими руками;
- при необходимости легко демонтировать и вернуть створке герметичность.
Минусы:
- сравнительно низкая пропускная способность;
- подходит только для окон с открывающимися створками.

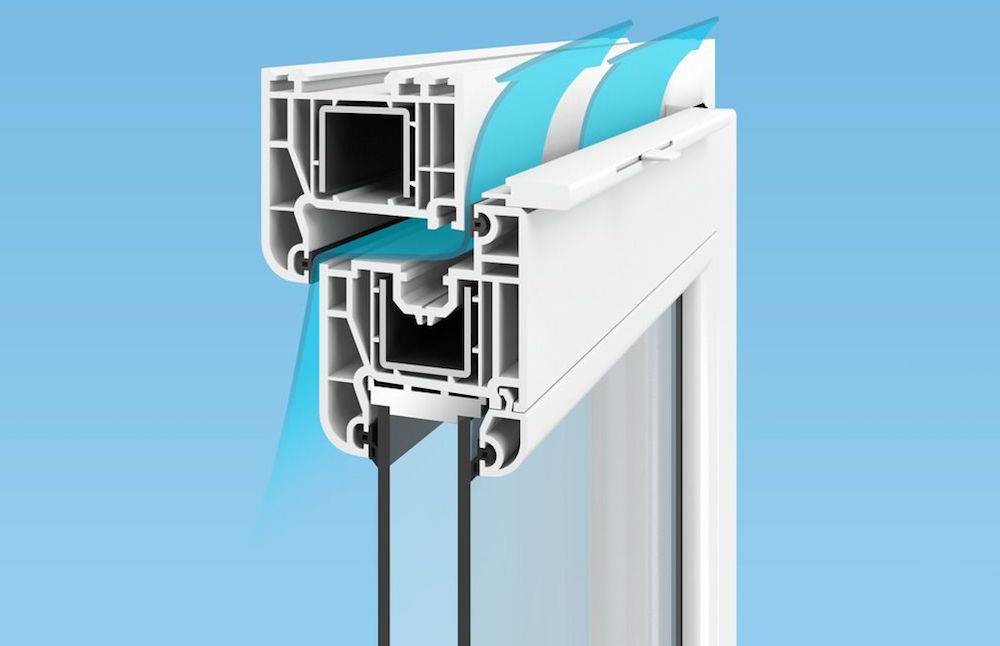

Фальцевый клапан.
Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.
Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.
Щелевой клапан
Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.
Плюсы:
- высокая пропускная способность;
- подходит для любых окон, в том числе глухих;
- большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.
Минусы:
- стоит дороже, чем фальцевый;
- для установки необходимо нарушить целостность рамы и створки;
- сложный в монтаже — установку стоит доверить специалистам.

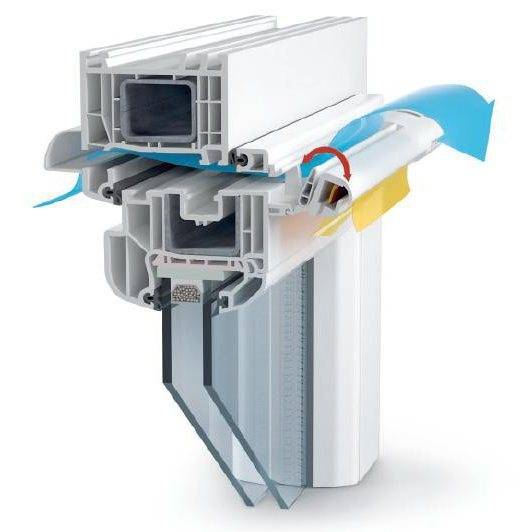

Принцип работы клапана установленного с фрезеровкой.
Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

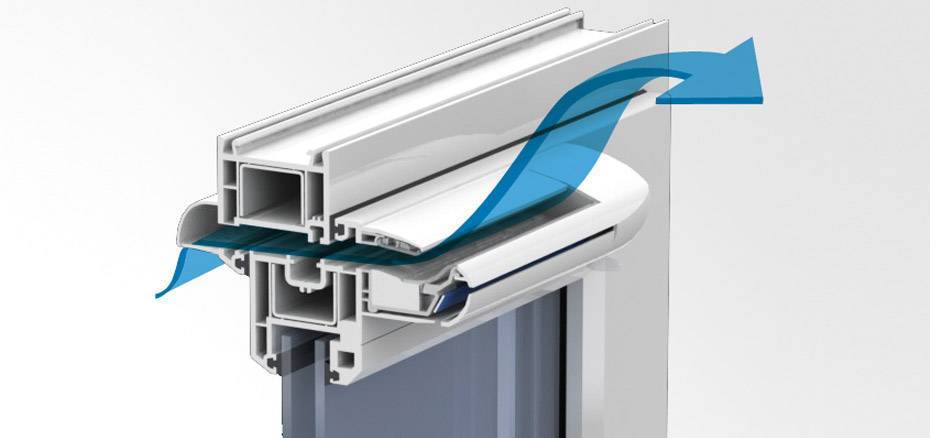

Встроенный клапан.
Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.
Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

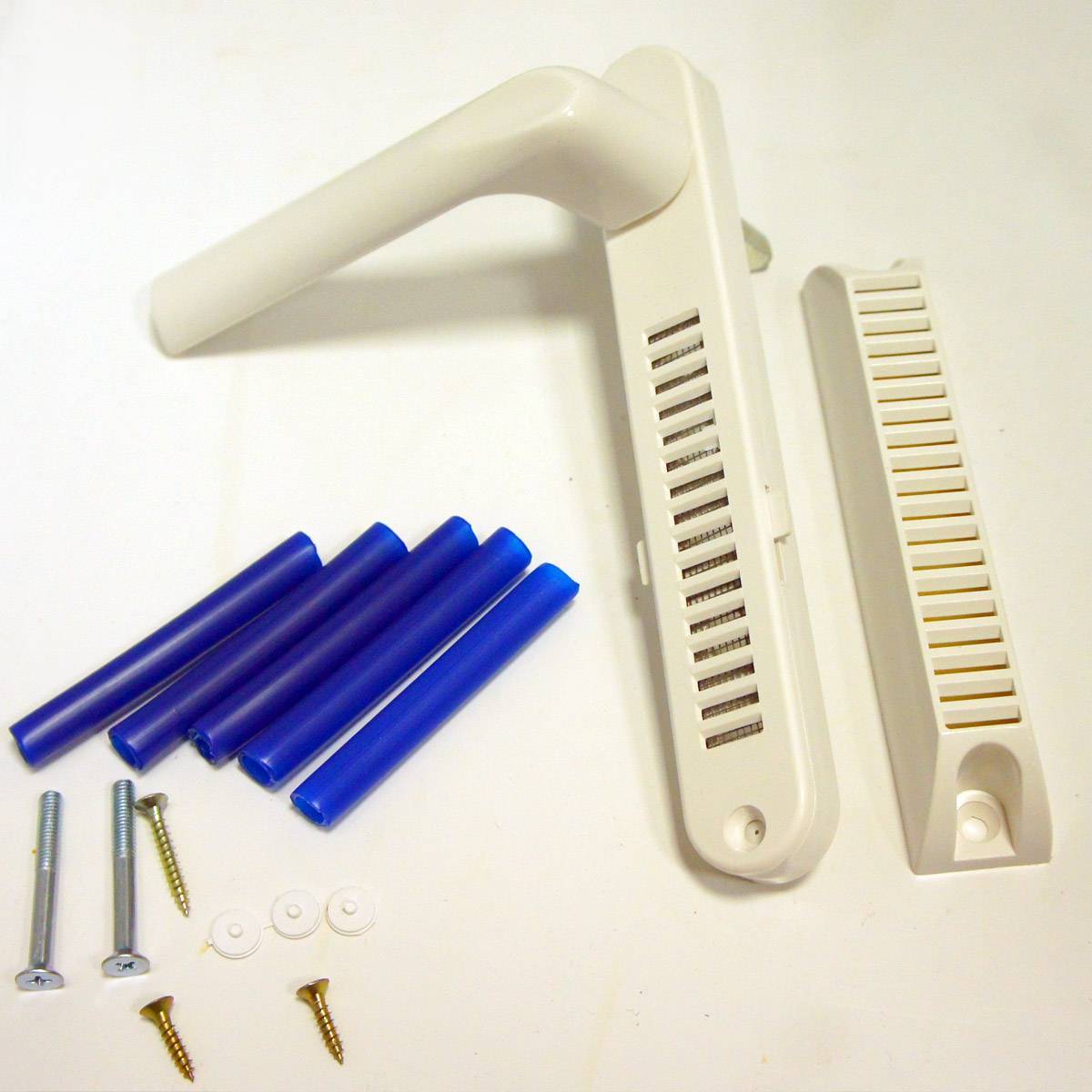

Оконная ручка с вентиляцией.
Разновидности приточных клапанов и их особенности
По принципу действия различают:
- ручные;
- автоматические.
Первый из вариантов имеет простую конструкцию. Оконный приточный клапан микропроветривания оснащён поворотной заслонкой, которую нужно самостоятельно регулировать. В этом заключается недостаток этого устройства, т. к. сложно обеспечить необходимую интенсивность воздухообмена, если количество человек в комнате постоянно меняется. Вытяжную щель при желании можно полностью закрыть.
Эта разновидность часто устанавливается на окна ПВХ в помещениях, где общая вентиляционная система недостаточно эффективна в любое время года. Причины могут быть разные: засор воздушных каналов, малая площадь сечения, ошибки при монтаже вентиляции, неправильное расположение отверстий и пр. В каждом из случаев проблема слабой циркуляции решается с помощью ручного клапана. Он может быть постоянно открыт.
Автоматический оконный клапан приточный оснащён датчиком, определяющим уровень влажности в комнате. Если значение этого параметра отличается от заданного в большую или меньшую сторону, то устройство, соответственно, включается для проветривания или закрывает вентиляционные отверстия. Недостатком такого исполнения клапана является высокая стоимость. Кроме того, подобные приборы не всегда можно полностью заблокировать на проветривание. Принцип установки на окно устройств обоих видов похож.
Выделяют ещё одну разновидность — ручка с клапаном. Этот узел устанавливается вместо стандартной ручки на окне. Часто подобные устройства дополнительно оснащаются фильтром, благодаря чему в квартиру проникает меньше пыли. При выборе клапана учитывают некоторые их особенности:
- Пропускная способность или производительность. Чем выше значение этого параметра, тем сильнее будет циркуляция воздуха в комнате. Этот показатель всегда привязывается к перепаду давлений. При увеличении разницы между значениями этого параметра снаружи и внутри помещения усиливается разрежение воздуха, что влечёт за собой повышение тяги. В результате менее производительное устройство может функционировать наравне с более производительным аналогом.
- Уровень шума. Необходимо проследить, чтобы после монтажа клапана звукоизоляционные свойства окна сохранились, т. к. ПВХ-конструкции хорошо подавляют шум. Среднее значение звукоизоляции составляет 35 дБ.
- Наличие теплоразрыва. Рекомендуется рассматривать клапаны с пластиковой вставкой внутри. Она выполняет функцию теплового разрыва. В результате зимой выходящий на улицу тёплый воздух, содержащий влагу, не будет способствовать обледенению клапана.
Накладные
Устанавливаются между рамой и створкой. Подобные конструкции всегда на виду, для сравнения щелевые и фальцевые аналоги почти незаметны при взгляде на окно. Накладные устройства способствуют ухудшению тепло- и звукоизоляционных свойств оконного блока. Это обусловлено необходимостью удаления существенной части уплотнителя, т. к. подобные клапаны характеризуются большой длиной.
Для установки устройства на окно требуется произвести демонтаж створки. Её необходимо подгонять под конструкцию клапана. С этой же целью модифицируют оконную раму. Единственным преимуществом устройства является высокая производительность — 100 м³/ч. Однако из-за нарушения звукоизоляционных свойств рекомендуется устанавливать подобные приборы в производственных помещениях, складах.
Фальцевые
Это наиболее простой вариант. Устройство этого вида стоит дешевле аналогов. Чтобы его установить, не придётся производить демонтаж окна. Ещё одним преимуществом является неприметное расположение. Заметить такой клапан невооружённым взглядом вряд ли удастся. Однако фальцевый проём способствует снижению звукоизоляционных свойств оконного блока, хоть и в меньшей мере, чем накладной.
Кроме того, он характеризуется низким уровнем эффективности по сравнению с аналогами (5 м³/ч). Придётся дополнительно проветривать комнату. Можно установить несколько таких клапанов в помещении, что поспособствует снижению тепло- и звукоизоляционных свойств окна.
Щелевые
Часто содержит 2 блока (наружный и внутренний). Такие устройства представлены разными видами: автоматические, ручного управления. Клапан может иметь цельную конструкцию или два отдельных блока (наружный и внутренний). Длина отверстия варьируется в пределах 170–400 мм, ширина: от 12 до 16 мм. Для установки щелевого клапана нет необходимости в демонтаже оконного блока. Преимуществом этого вида устройства является довольно высокая пропускная способность (20 м³/ч).
Монтаж оконной вентиляции своими руками
Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:
- работу лучше проводить в тёплое время года;
- створку окна придётся снять с петель;
- надёжно установить снятую конструкцию в наклонном или вертикальном положении;
- позаботиться об освещении;
- подготовить необходимый инструмент.
Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.
Как установить с фрезеровкой?
Для этой работы понадобится:
- электрическая дрель или шуруповёрт;
- свёрла диаметром 5 мм и 10 мм;
- электролобзик;
- напильник;
- карандаш или маркер;
- саморезы;
- силиконовый герметик.
Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.
Процесс установки по этапам:
- Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
- Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
- Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
- Монтаж клапана:
- Внутренний блок установить на планку и защёлкнуть крепежи.
- Впускную крышку закрепить саморезами с внешней стороны рамы.
- Завершение. Промазать герметиком стыки и швы. Навесить створку.
При работе в открытом проёме окна обязательно используйте страховку!
Видео об установке приточного клапана с применением фрезеровки:
Установка вентклапана без фрезеровки
Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.
Вам понадобится:
- острый строительный нож;
- шуруповёрт;
- маркер;
- линейка.
Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

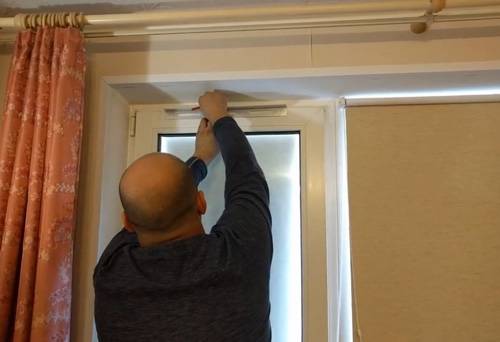

- Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
- Сделать разметку карандашом или маркером.
- Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
- В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
- После этого следует закрыть паз маленькими уплотнителями из комплекта.
Возможно, понадобится также заменить на более тонкий уплотнитель рамы.
Видео об установке приточного клапана на пластиковое окно без фрезеровки:
Регулировка притока воздуха
Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.
В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.
Значение оконной вентиляции: сравнительная таблица
| Пластиковые окна без клапана | Пластиковые окна с клапаном |
| Если в квартире проживают дети, а также домашние животные, без присмотра нельзя оставлять открытыми окна. | Клапан пропускает воздух при закрытом окне, что очень безопасно если в квартире есть дети. |
| Проветривание в зимний период приводит к быстрому охлаждению квартиры. | Воздух с улицы поступает непрерывно, однако клапан можно перекрыть, если температура в квартире понизилась. |
| Пластиковое окно при закрытии очень герметично, оно не пропускает воздух. | Воздушные массы циркулируют 24 часа при закрытых окнах и отсутствии хозяев. |
| Вместе с ветровыми массами в квартиру при проветривании проникает городская пыль. | Фильтры в клапанах не допускают проникновению пыли внутрь квартиры. |
| На откосах из-за избытка влажности появляется плесень. | Окна с клапаном препятствуют запотеванию окон и образованию грибка. |
| Окна при проветривании пропускают городской шум. | Полная звукоизоляция при работе клапана. |
| Большой поток воздуха, сквозняк в сырую погоду при проветривании приводит к простудным заболеваниям. | Сквозняк отсутствует даже в самое холодное время года. |
Способы улучшения вентиляции в помещении
Несмотря на существенный минус – препятствие для естественной циркуляции воздуха – основные достоинства пластиковых окон обеспечили их повсеместное использование.
Они действительно делают жизнь комфортнее, поэтому для устранения недостатка были разработаны достаточно прогрессивные решения:
- специальная фурнитура, обеспечивающая ограничительное открытие окна и малое проветривание помещения;
- стеновой приточный клапан;
- оконный вентиляционный клапан;
- заслонки с механизмом открывания.
При выборе метода обеспечения вентиляции нужно подобрать наиболее удобный по способу регулирования – ручной или автоматический.
Специальная фурнитура не обеспечивает постоянную циркуляцию воздуха, так как основана на открывании окна и фиксации определенного положения. Все же при резких высоких или низких температурах за окном – ее использование не обосновано с точки зрения сохранения теплового баланса внутри помещения.
Заслонки с механизмом открывания (их еще называют вентиляционные планки) имеют очень много разнообразных вариантов исполнения. Их регулирование производится вручную, а установка должна быть спроектирована еще на стадии предварительных замеров. Вентиляционные планки – отдельные детали, которые встроены непосредственно в оконную конструкцию. Основным их минусом считается полное нарушение шумоизоляции пластиковых окон.
При заказе окон у производителя можно заранее прописать наличие отверстия в окне. Такое исполнение окон нарушает герметичность и шумоизоляцию и не используется для организации приточной вентиляции. Зато подходит для использования в качестве вытяжки для переносных кондиционеров
Стеновые вентиляционные клапаны бывают разные по конструкции и методу поступления воздуха внутрь помещения. Простые из них имеют вентиляционную решетку с внешней стороны и специальную заглушку внутри помещения.
Существующие электрические варианты оснащены вентиляторами, фильтрами и устройствами подогрева воздуха. Эти каналы обеспечивают глобальное решение проблемы циркуляции воздуха, используются в больших офисах и местах, где постоянно работают кондиционеры. Главный минус такого решения проблемы с вентиляцией – необходимость проделывания сквозного отверстия достаточно большого диаметра в наружной стене. А любое вмешательство в фасад здания требует разрешения управляющей компании и органов исполнительной власти.
Ну и наконец, заключительная разновидность организации вентиляции в помещении – оконный вентиляционный клапан. Обычно об этой системе вентиляции задумываются на этапе заказа окон, однако при строительстве домов компании застройщики практически никогда не продумывают эти моменты, оставляя решение вопроса вентиляции на будущих жильцов.
Стоит отметить, что строительные нормативы предусматривают наличие специальных вентиляционных клапанов в металлопластиковых окнах.
Решить проблему вентиляции пластиковых окон можно своими руками. Далее в статье будут рассмотрены этапы самостоятельного внедрения вентиляции в пластиковое окно.
Как установить приточный клапан на окно: пошаговый установка
Вентиляционный клапан может быть установить на окно 2-мя способами: с перфорацией и без. Разглядим оба вариант.
Последовательность монтажа климатического клапана с перфорацией:
Подготовка инструментов:
- Электронная дрель;
- Электролобзик;
- Ратфиль;
- Сверла на 5-10 мм;
- Строительный ножик;
- Шаблон для разметки контуров клапана;
- Герметик.
- Средством шаблона нанести контур размещения приточного клапана. Маркер необходимо приложить к верхней створке. Для данной работы створку окна лучше снять, так как разметка производится с внешней и с внутренней стороны детали.
- По разметке просверлить пара сквозных отверстий 5-миллимитровым сверлом. Данный ряд послужит базой для более большой перфорации.
- Приготовленные отверстия рассверлить сверлом в 10 мм. Для удобства размещения клапана отверстия сверлятся с внутренней стороны оконной створки.
- Расширение приточного клапана. Меж парой последних отверстий электролобзиком вырезать остатки материала. В следствии произведенной работы должна оказаться сквозная щель. Края отверстия отшлифовать ратфилем.
- Монтажную планку клапана установить на поверхность наплава створки и закрепить шурупами. Деталь за ранее необходимо обработать герметиком.
- В наплавке рамы выполнить фрезировку паза. Положение приточного клапана разметить по шаблону, а после чего вырезать паз с помощью электролобзика и ратфиля.
- На внешнею поверхность рамы установить внешнюю часть климатического клапана с козырьком. Фиксация детали происходит шурупами, уплотнение – герметиком.
- Собрать створку и установить ее на место – на петли рамы.
- Проверить положение отверстий в створке и наплаве рамы.
- Зафиксировать внутреннюю часть клапана на монтажную планку. В качестве крепежных частей использовать клипсы и защелки.
- Отрегулировать работу клапана.
Разглядим, как установить на пластиковое окно приточный клапан, не прибегая к перфорации:
Для монтажных работ приготовить:
- Обычная отвертка-крестовина;
- Канцелярский ножик;
- Маркер и линейка.
Открыть оконную створку и убрать часть уплотнителя, который герметизирует щель меж створкой и рамой. Ветхая прокладка срезается ножиком с наплава рамы. На освободившееся место приклеить необыкновенную прокладку, которая поставляется в наборе с приточным клапаном.
Броский установка клапана:
- В пазы от уплотнителя установить три заглушки «юбкой» вниз;
- Зафиксировать клапан на наплыве створки – устройство крепится сверху по направлению кронштейнами к окну;
- Закрепить клапан шурупами, пропущенными через крепления;
- В паз меж кронштейнами установить уплотнитель.
- В данном случае щель меж уплотнителем и клапаном на раме работает как канал вентиляции.
Виды и основные характеристики приточных клапанов
По способу поступления воздуха в дом и типу организации воздухообмена клапаны можно разделить на три основных типа. Их установка и регулировка будут немного отличаться.
Ручные и автоматические вентиляционные клапаны
Каждый из видов имеет свои особенности, обладает отдельными характеристиками, а значит, необходимо разобрать каждый из видов подробно.
Клапаны ручные, соответственно, вручную и регулируются. Обычно у таких моделей предусмотрен шнурок, который открывает шторки клапана и закрывает их. Иногда в таких моделях используется клапан – его нужно сдвигать влево или вправо. Одно положение перекрывает поток воздуха, другое напротив – открывает.
Подобрать универсальный режим бывает не так просто
В отличие от ручных, автоматические модели опираются на показатели влажности внутри помещения и вне его. Внутри такого клапана установлены специальные датчики.
Фальцевые вентиляционные клапаны и щелевые клапаны
Фальцевые клапаны – один из самых экономных вариантов для ПВХ окон. Холодный воздух подается в помещение сквозь небольшие вырезы в притворе. Для установки такого клапана окна можно не демонтировать. Фальцевые клапаны имеют низкую пропускную способность, звукоизоляцию на достаточном уровне. Однако из-за низкой пропускной способности такие клапаны не подойдут для больших помещений.
Устройство фальцевого клапана
Щелевые клапаны обычно устанавливаются на раму и боковые щели между створок. Их преимущество – большая пропускная способность и отсутствие необходимости высверливать отверстия внутри рам. Размер канала в таком устройстве вентиляции обычно 170-400×12-16 мм. Регулировка производится в ручном либо автоматическом режиме.
Снаружи, с уличной стороны, такие клапаны обычно прикрыты защитным блоком с сеткой от пыли, осадков и насекомых, с внутренней – установлен регулирующий блок.
Накладные клапаны для вентиляции
Лучше других пропускают воздух. Однако, самостоятельно их установить не получится, придётся покупать уже специальные, подготовленные рамы. Их устанавливают только при изготовлении стеклопакета, створок и рамы к нему.
Интересное решение – приточный клапан, установленный в ручку
По сути, эта идея лежит на поверхности, ведь ручка сама по себе является отличным регулятором. Почему бы не использовать её как подручный инструмент и для клапана. Клапан-ручка интересна тем, что она обеспечит щадящее проветривание и благодаря специальной конструкции не перемёрзнет.
Другие преимущества:
- не портится внешний облик окна;
- такая система не позволит образовываться конденсату даже при низких температурах;
- используется встроенный воздушный фильтр, что обеспечит отсутствие насекомых и пыли.
Статья по теме:
