Принцип работы воздушной вытяжной системы

Типы вентиляторов по способу монтажа

Как было обозначено выше, по методу монтажа вентиляционные устройства делятся на 4 группы: стандартные, крышные, канальные и многозональные.

Обычные вентиляторы, как правило, идут в комплекте с опорной рамой или держателем. Их монтаж не вызывает каких-либо сложностей.

Крышные агрегаты устанавливаются на кровле постройки и выступают заключительным звеном вентиляционной системы здания. Такие вентиляторы подвергаются воздействию негативных внешних факторов (дождь, снег, порывы ветра), поэтому изготавливаются из особо прочных материалов. Практически все модели оснащаются защитным конусом, предупреждающим засорение корпуса.


Кровельные вентиляционные приборы работают по осевому или центробежному принципу. Первый вариант чаще используют для обычной среды, а второй – для пылевой и агрессивной

При выборе крышного вентилятора учитывают специфику обустраиваемого помещения. Например, для детского сада, больницы или школы подбирается модель с низким уровнем шума. Для производственного цеха приоритетом будет мощность оборудования.

Канальные вентиляционные установки размещаются в вентканалы и осуществляют вытяжку и приток воздуха через систему воздуховодов. Конструкция канальных вентиляторов обычно диагонального или радиального типа, реже – аксиального.

Выбор прибора осуществляется с привязкой к форме воздуховода. Выпускаются агрегаты для круглых, квадратных и прямоугольных шахт.


Канальные вентиляторы прямоугольной или квадратной формы выполняются из металла, круглые – из пластика. Металлический кожух износоустойчив и прочен, а пластиковый – менее шумный

Многозональные вентиляционные установки оснащены корпусом, позволяющим подсоединить несколько всасывающих воздуховодов, которые исходят из разных зон. Такие вентиляторы незаменимы в помещениях, где требуется обустроить вытяжку в разных комнатах, а отводящий воздуховод всего один.


Многоканальные агрегаты позволяют оптимизировать комплекс воздуховодов, сократить капитальные расходы и трудоемкость работ по обустройству вентиляционной системы дома

Дополнительное преимущество – упрощение эксплуатации. Обслуживать необходимо один, а не несколько вентиляторов.

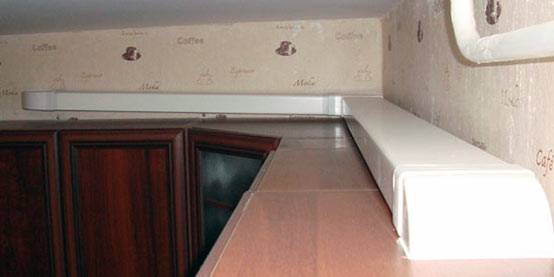

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:

  • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
  • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона.

Как установить кухонную вытяжку своими руками

Сделать монтаж вытяжки над плитой на самом деле несложно, если есть минимальные навыки слесарно-ремонтных работ. Начать нужно с электрической части.

Подключение к электричеству

Для подключения подойдёт обычная розетка. Но если рядом с местом монтажа нет питающих точек, то поступить нужно следующим образом.

Необходимо подвести к разметке для вытяжки электрический кабель, попутно спрятав его в стену. Делать это нужно в следующей последовательности:

  1. Сначала найдите ближайшую распределительную коробку. От неё до планируемого места монтажа вытяжки проделайте канал посредством штробления перфоратором и специальной лопатки.

  2. Уложите новый кабель в проделанную полость.
  3. Отключите питающий автомат.
  4. Аккуратно поддевая отвёрткой, снимите круглую крышку распределительной коробки. Внутри этой полости находится разводка. Определите «фазу» с помощью отвёртки-тестера, по соседству окажется «ноль». Именно к этим выводам подключите новый кабель, например, с помощью клеммной колодки.

  5. Установите накладную розетку для вытяжки и заведите оголённые концы кабеля в её контакты, закрепите их.

  6. Соберите розетку. Теперь можно включить питающий автомат.

Заземление для вентиляции обычно не используется.

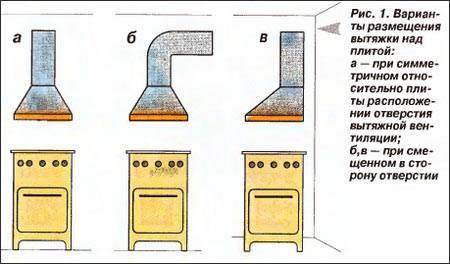

Как и на какую высоту установить корпус вытяжки

Обычно устройство принудительной вентиляции располагают над плитой прямо на стену. Чаще всего достаточно двух точек опоры. Как правило, к покупной вытяжке прилагается руководство по установке и эксплуатации.

Оптимальная высота над газовой плитой около 80 см (над электрической достаточно 70 см). Нужно отступить данную величину от плиты и прочертить карандашом горизонтальную линию. Здесь будет нижняя поверхность вытяжки. Отталкиваясь от неё, можно разметить отверстия для подвеса.

Достаточно рулеткой измерить расстояния от нижней стенки прибора до отметок для крепежа к вертикальной плоскости. Эти же величины необходимо отметить уже на стене.

Далее просверлить отверстия, забить пластиковые дюбеля, вкрутить шурупы и на них повесить корпус устройства.

Саморез распирает дюбель в стене

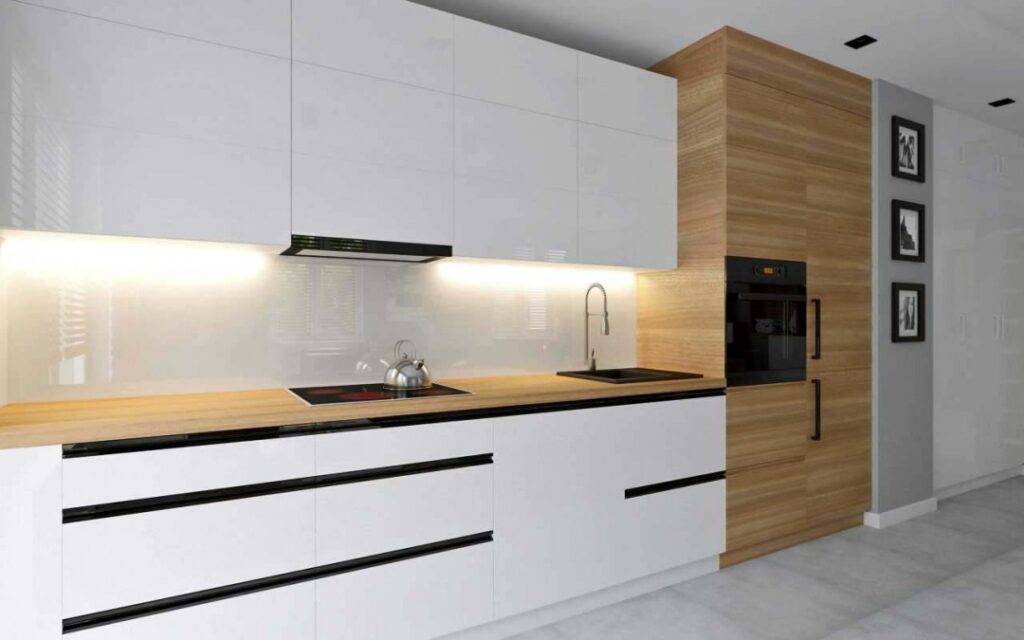

Монтаж встроенной вытяжки

Процесс закрепления такого изделия прост. Корпус прикручивается саморезами к верхней стенке навесного шкафчика в четырёх местах. Когда дверца закроется, он останется невидимым.

Но у таких устройств в нижней части обязательно есть плоская панель с фильтрами. Она-то как раз должна остаться на виду. Чаще всего у неё есть выдвижная часть и подсветка.

Разметка для закрепления корпуса производится по шаблону, который обязательно должен лежать в комплекте документов к данной вытяжке. Проверяйте его наличие при покупке.

Фильтр встроенной вытяжки меняется снизу

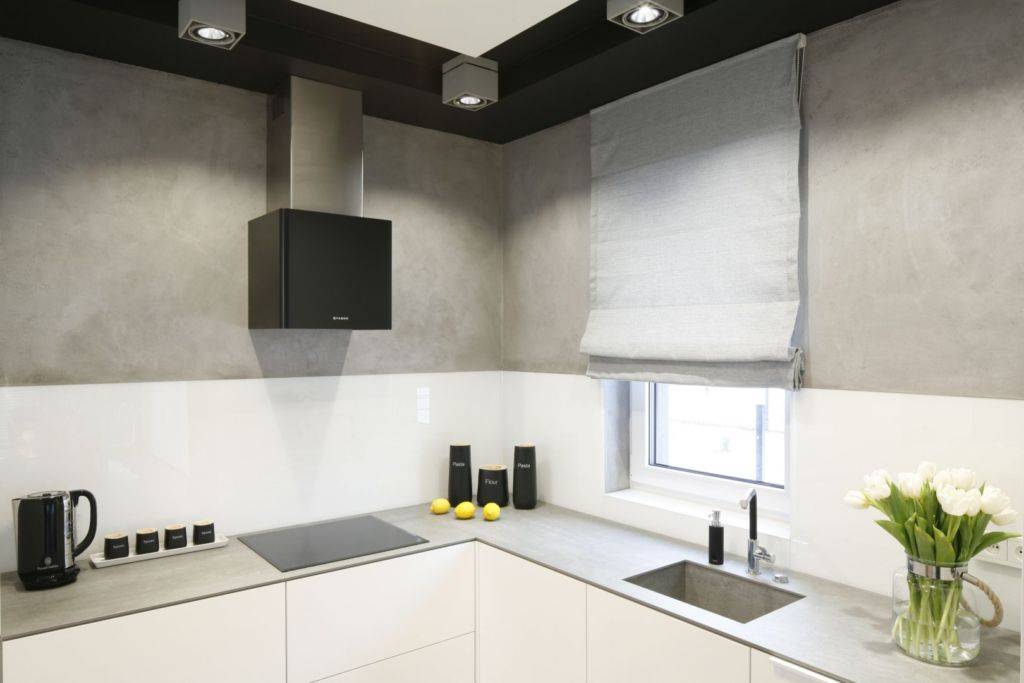

Соблюдение надлежащего расстояния от варочной панели

Одним из ключевых параметров, принимаемых во внимание при установке кухонной вытяжки, является высота установки над варочной панелью или плитой. Это зависит как от типа вытяжки, так и от подачи топлива на данную плиту. Особое внимание следует обратить при установке настенной вытяжки. Соблюдение правильного расстояния оказывает огромное влияние на эффективность, комфорт и безопасность использования. Наклонный капюшон должен быть отделен от панели примерно на 35-40 см от ее дна. Самое безопасное положение – это когда расстояние до варочной панели в ситуации, когда у вас есть стандартный колпак (т. е

в перевернутой букве типа T), составляет 70 см.

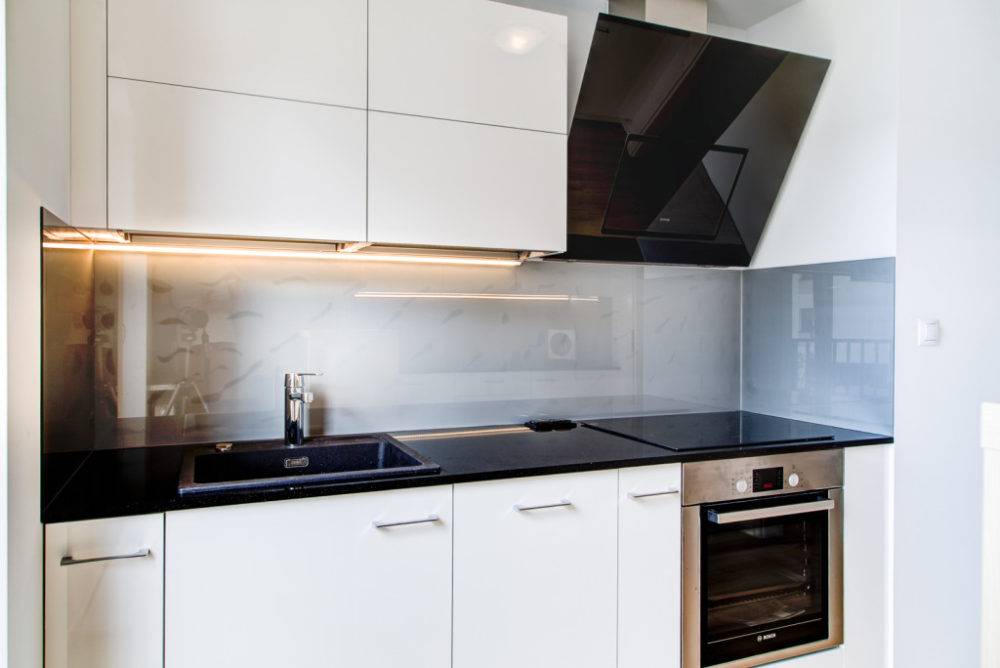

Процедура для старых газовых плит должна быть немного другой. Хотя расстояние в 70 см с перевернутым Т-образным колпаком в порядке, наклонный колпак требует немного больше места. Минимум должен быть 40 см. Это важно, потому что огонь горелок в газовой плите может растопить пластиковые элементы в вытяжном шкафу, что приведет к их повреждению. Риск наибольший, если мы зажигаем горелку и какое-то время ничего не делаем. С выключенной вытяжкой и оставлением «живого огня» на плите в комнате накапливается значительное количество тепла, в результате он может растопить элементы внутри вытяжки

Важно!Соблюдайте достаточное расстояние между варочной панелью и вытяжкой: наклонный колпак дымохода должен быть подвешен на 35-40 см выше плиты (в случае газовых плит минимум 40 см)Перевернутая Т-образная вытяжка, а также другие с абсорбирующей поверхностью, параллельной столешнице, должны быть установлены на 70 см выше нагревательной плиты (независимо от того, какой это тип)

Как правильно установить вытяжку под шкаф?

Место, где будет установлена ​​вытяжка под шкаф, лучше всего спланировать еще на этапе ремонта или строительства дома. Вам понадобится электрическая установка, которую большинство хотели бы спрятать за шкафом. Ведь никто не хочет, чтобы стена «украшала» торчащий кабель и дополнительную розетку. Кстати, розетка за мебелью должна быть плоской, как и вилка. Для вытяжки требуется электрическая установка 220-240 В.

Затем, в зависимости от выбранной модели, вы можете установить само оборудование. Высота, на которой ее следует прикрепить, зависит в первую очередь от высоты домочадцев и удобства использования плиты. Однако она не должна быть меньше 65 см для индукционных плит и 70 см для газовых, а вытяжка не должна свешиваться более чем на 2 м от вентиляционного отверстия.

Какие современные технологии в вытяжках выбрать?

Современные технологии предлагают ряд улучшений, влияющих на работу устройств и наше здоровье. Современные вытяжки могут поглощать не только водяной пар и запахи, но также жир, пыль, бактерии, грибки и аллергены.Такой эффективный уровень очистки вы получите, выбрав вытяжки с плазменными фильтрами, работающие по принципу электростатических микроразрядов. Вытяжки с плазменным фильтром работают в замкнутом контуре – их нельзя подключать к воздуховоду, чтобы не избавиться от идеально очищенного воздуха.В некоторых вытяжках есть возможность ионизировать воздух. Благодаря этой технологии из воздуха удаляются не только нежелательные вещества и микроорганизмы, но и ионный баланс (как на кухне, так и в других помещениях). Полученные отрицательные ионы очень важны для здоровья человека.Некоторые вытяжки также имеют функцию выделения воздуха, обогащенного ароматами. Во время приготовления воздух не только очищается, но и обогащается приятными ароматами. Фильтры от запаха, конечно, безвредны для здоровья.Поклонники с лампами, которые излучают инфракрасный свет, который сохраняет пищу теплой, также доступны любителям уникальных технологий. Большинство современных вытяжек также имеют сенсорное или дистанционное управление. Современные технологии в вытяжках также минимизируют уровень шума. Специальные звукопоглощающие конструкции позволяют отключить звук до уровня ниже 50 дБ. Эта функция полезна, если ваша кухня подключена к жилой комнате, в которой шум при работе устройства будет слишком неприятным.Очень важным улучшением, предлагаемым в современных вытяжках, является снижение энергопотребления без потери производительности устройства. Выбор таких решений позволяет сэкономить до 70% потребляемого тока при эксплуатации вытяжки.

Современные вытяжки способны нормально работать даже в течение 15 лет. Но для этого вы должны обеспечить ее правильную установку. Тогда вы можете быть уверены, что устройство все это время будет хорошо служить нам, и вы сможете наслаждаться эффективным и надежным функционированием. Использование приведенных выше 9 советов, безусловно, поможет нам.

Как работают бытовые вытяжки

Есть несколько типов кухонных вытяжек. Принцип работы, это главный критерий отличия моделей. Каждый тип имеет свои недостатки и достоинства. Типы оборудования по принципу работы:

  • проточного типа;
  • циркуляционного типа;
  • смешанные.

Принцип работы проточной и циркуляционной вытяжки

Проточная модель подключается к общей вентиляционной системе дома. Она оборудована воздуховодом, по которому загрязненный воздух выходит в общую вентиляцию. Чистый воздух поступает на кухню из других помещений или из открытых окон.

Циркуляционная вытяжка не связывается с вентиляционной системой воздуховодом. Загрязненный испарениями и запахами воздух проходит чистку в системе фильтров, а затем возвращается на кухню. Как устроена кухонная вытяжка с циркуляционным механизмом работы. Она имеет воздухосборник с системой фильтров, куда поступает загрязненный воздух кухни.

Также такой тип вытяжек для большей эффективности оснащен мощным мотором. Циркуляционные вытяжки хорошо подходят для кухонь, в которых вентиляционный канал удален от плиты. Их можно устанавливать в старых домах с плохо работающей вентиляцией. Обычно циркуляционная вытяжка оснащена фильтрами из активированного угля, их нужно периодически менять.

Смешанные вытяжки имеют воздуховод и систему фильтров. Работают они и по циркуляционному, и по проточному механизму. В зимнее время можно выставлять циркуляционный тип работы, чтобы сохранить тепло в квартире. Чтобы из проточного агрегата сделать смешанный, внутрь устанавливают систему фильтров.

Это вызывает необходимость оставлять открытыми окна. Этого недостатка лишена циркуляционная вытяжка. Но у нее тоже есть свои минусы. Работает кухонная вытяжка с циркуляционным механизмом очень шумно. Это связано с повышенной мощностью мотора. Цена фильтров для циркуляционной вытяжки высокая, а менять их нужно регулярно.

Как работает обратный клапан вытяжки

Обратный клапан — это встроенное устройство, которое предотвращает поступление воздуха из вентиляционного канала в помещение. Суть его работы: пропускает воздушный поток только в одну сторону. Во время обратной тяги он перекрывает доступ, закрывая заслонку.

Разделяют следующие виды обратных клапанов:

  1. Ручные. Положение заслонки регулируют специальным рычагом, вручную.
  2. Механические. Наиболее распространенный вид. Открытие и закрытие происходит потоками воздуха.
  3. Электроприводные. Открытие заслонки происходит при включении вентилятора вытяжки. Применимы только в системах принудительной вентиляции.

Клапаны закрепляют внутри вентиляционного канала на выходе. Они бывают четырех форм: лепестковые, с гравитационной решеткой, мембранные, бабочковые. В комплект всех вытяжек Miele входит обратный клапан.

Особенности конструкции приточных вентиляций

Основным предназначением вентиляционной приточной системы заключается в подаче чистого воздуха в помещение. В зависимости от сложности конструкции она может состоять из самых различных элементов. Классическая система состоит из следующих конструктивных элементов:

  1. Клапан приточной вентиляции устанавливается для того, чтобы исключить вероятность попадания воздуха с улицы в помещение при выключении устройства. Этот конструктивный элемент важен при эксплуатации системы в зимний период при существенном снижении температуры. Клапан устанавливается также для защиты помещения от холодного воздуха и снега.
  2. На наружной части системы устанавливается решетка, которая не позволяет проникнуть в помещение различных механических загрязнений. Форма и размеры защитной сетки могут существенно отличаться. Тот момент, что сетка устанавливается снаружи, определяет привлекательный стиль ее оформления. Для защиты решетки от воздействия окружающей среды ее изготавливают из нержавеющей стали. Толщина сетки может существенно отличаться, от чего зависит прочность конструкции.
  3. Очистительные фильтры позволяют поддерживать качество подаваемого воздуха на довольно высоком уровне. Фильтры могут существенно отличаться по достаточно большому количеству признаков. Примером назовем то, что некоторые могут устанавливаться только для отсеивания песка, другие даже бактерий. Фильтры могут изготавливаться из самых различных материалов, некоторые изготавливаются при применении активного угля, другие представлены сеткой с малой перфорацией.
  4. Некоторые системы могут проводить нагрев воздуха, для чего устанавливается специальный нагреваемый элемент. В зимний период нагревательный элемент позволяет существенно повысить комфорт в помещении. Кроме этого нагрев может проводится в автоматическом режиме или в зависимости от настроек терморегулятора. Единственным недостатком калорифера можно назвать высокое электропотребление. Если фильтр не справляется с поставленной задачей, то срок эксплуатации нагревательного элемента может существенно снизиться: мусор и насекомые покроют нагреватель, образуя налет, после чего он перегревается.
  5. Вентилятор устанавливается в качестве активного элемента, за счет которого происходит нагнетание воздуха. Как правило, вентилятор защищается с обеих сторон, так как попадание крупного объекта может привести к деформации вентилятора.
  6. Вентилятор получает вращение от установленного электрического двигателя. Его основными параметрами является потребительская мощность и количество оборотов в минуту. Чем больше потребительская мощность, тем выше энергетические затраты.
  7. Приточная система вентиляции имеют элементы, которые предназначены для поглощения вибрации и звука. Изоляционные материалы позволяют сделать систему тихой, за счет чего повышается комфорт в помещении.

Кроме этого не стоит забывать о трубопроводе, по которому проводится подача воздуха. Они могут имеют круглое или прямоугольное сечение, изготавливаться при использовании различного металла.

Описание вентиляционной системы

Приточно-вытяжная вентиляция одновременно отводит отработанные воздушные массы из помещения и заменяет их чистыми. В условиях частной застройки продвинутые модели подобной системы даже дают возможность получать свежий воздух нужной температуры (процесс рекуперации). Так удается ощутимо экономить на отоплении в зимнее время. Перед попаданием в комнату воздух очистится от пыли и нежелательных микроорганизмов.

Самая простая приточно-вытяжная вентиляция — естественная. Воздух попадает в помещение через открытые окна, двери, щели. Выход — через вентиляционную шахту. Установка вытяжек уместна в самых загрязненных местах дома: на кухне и в санузле. Процесс вентиляции управляется законами физики. Многое в нем зависит от температуры, скорости ветра, чистоты воздуха за окном.

Модернизировать простейший механизм вентиляции можно за счет механики:

  1. Насадка на верхушку вентиляционной шахты под названием дефлектор усилит вытяжку воздуха из помещения до 20%.
  2. Внутри этого устройство находится турбина. Она управляется ветром и дополнительно защищает канал от обратной тяги.
  3. Вентилятор способен принудительно нагнетать чистый воздух внутрь.
