Расчет схемы вентиляции бассейна: проектирование, оборудование, вытяжки

Зачем нужна вентиляция канализации?

Согласно существующим нормативам по строительству, малоэтажную (до 2-х этажей) частную недвижимость допускается эксплуатировать без оснащения системы канализации фановой трубой.

Обусловлен этот допуск небольшим числом людей (потребителей), проживающих в малых частных домах, а значит, относительно слабой нагрузкой на сантехническую магистраль.

Так выглядит концевая часть конструкции фановой трубы, выведенной за пределы кровли жилого дома. Основной стояк обычно заканчивается на уровне чердака и соединяется с концевой частью при помощи гофрированной трубки соответствующего диаметра

Фановая труба – конструкция, собранная из стандартных сантехнических труб и установленная как вертикальный стояк с выходом на уровень выше горизонта кровли. Предназначение такого сооружения – создание связи (вентиляции) между внутренней атмосферой канализационных коммуникаций и атмосферой внешней среды.

Благодаря такой связи компенсируется разница давлений, возникающая в процессе слива большой массы сточных вод. К тому же вентиляционный стояк исключает образование застоя газов в линии.

Необходимость вывода вентиляционного стояка становится очевидной, если расчеты показывают, что одновременный сток от нескольких сантехнических приборов способен перекрыть сечение основной канализационной трубы.

Такая ситуация приводит к «срыву» гидравлических затворов (уносу воды из сифонов раковин, ванн и т.п.). В результате через освободившееся пространство в помещение начинают проникать неприятные запахи.

Правда для восстановления гидрозатворов достаточно на короткое время включить пролив воды на сантехнических приборах.

Стандартная схема разводки системы канализации в частном двухэтажном доме с вентиляционным стояком. Обычно применяется в проектах частного домостроения, рассчитанных на строительство двух и более этажей

Коммуникациям небольшого частного дома такое развитие событий обычно не грозит. Тем не менее, рекомендуется не отказываться от сооружения канализационной вентиляции для большей надёжности и спокойствия за личный комфорт.

Внедрение в схему канализации фановой трубы исключает «срыв» гидравлических затворов, обеспечивает баланс воздушных потоков и вентиляцию внутри коммуникаций.

Обязательное применение вентиляционного стояка:

• в частных домах более двух этажей с размещением туалетов и ванн на каждом этаже;
• когда размер сечения трубопроводов, отводов и стояков канализационной линии менее 50 мм;
• проект дома предусматривает установку септика на прилегающей территории.

Если проект дома предусматривает размещение бассейна, связанного с общей канализацией, также придется позаботиться об установке стояка.

Как сделать вентиляцию в бассейне

К проведению сооружения вентиляции бассейна своими руками надо подходить так же, как к монтажу вентиляции в любом другом помещении. Закладывают ее еще на стадии возведения объекта с учетом прокладки воздуховодов и установки необходимого оборудования точно по схеме и проекту. Самовольные отклонения запрещены.

1. Проводится монтаж труб, по которым воздух будет поступать внутрь помещения. Для этого устанавливаются воздуховоды так, чтобы их внутренние элементы были обращены в сторону потолка.
2. Остальная часть выводится в помещение, где будут установлены вентиляторы или приточно-вытяжные установки.
3. Точно также, только с учетом установки под потолком, монтируются вытяжные воздуховоды. В основном их проводят по чердачному помещению или под подвесной потолочной облицовкой.
4. Вытяжная вентиляция соединяется с установленными на верхних этажах вентиляторами или выводят в помещении, где было смонтировано ПВУ.
5. Если для осушивания воздуха используются осушители, тогда их устанавливают в уже готовое помещение около стен.

Проектирование и расчет

Проект вентиляции коттеджа составляется на основе точных расчетов воздухообмена в комнатах. Для многих помещений он является показателем стандартным, определенным санитарными нормативами. К примеру:

• на кухне воздухообмен должен составлять 60-70 м³/час;
• в санузле – 50;
• в жилых комнатах 20.

Конечно, все во многом зависит от размеров самих помещений. Поэтому для понимания того, сколько надо воздуха, чтобы поддерживать нормальные условия нахождения людей в комнатах, применяют разные расчеты. Самый простой – на основе площади. Для этого используется соотношение, что на 1 м² площади комнаты должно меняться воздуха 3 м³ в час. К примеру, если помещение имеет площадь 20 м², значит, за один час в нем должно поменяться 60 м³ воздуха.

Существуют и другие более сложные расчеты для проектирования вентиляции в коттедже, такие как по кратности воздухообмена, по санитарным нормам. Но этот самый простой, и достаточно точный.

Проектирование

Прежде всего, нужно позаботиться о том, чтобы у вас была подходящая схема, в которой содержится подробное описание того, что собой представляет выбранное для бассейна помещение

Также стоит обращать внимание и учитывать то, с какой скоростью будет происходить испарение влаги в этом помещении. Отопление на этом этапе может сыграть ключевую роль, ведь чем теплее вода, тем быстрее она будет испаряться

Чем быстрее испаряется влага, тем больше требований к тому, какой должна быть вентиляция бассейна. Вполне логично, что в помещении, где температура воды стабильно превышает отметку в +25…+27 градусов, вентиляционная система должна быть значительно мощнее, чем в случае с более холодной водой. Помочь в замедлении процесса испарения воды можно, немного охладив воду и поддерживая нужный уровень влажности в помещении.

От излишней влажности поднимается давление и создается ощущение духоты. >В помещении температура воздуха должна лишь на пару градусов превышать температуру воды, это поможет создать необходимый для комфорта и здоровья баланс.

При неграмотном проектировании вентиляции в помещении вода может превратиться из друга во врага. Если не учесть уровень влажности и другие факторы, трудно будет избежать проблем в будущем. Если влажность превышает 75%, и проектирование вентиляции в бассейне было произведено в спешке и непоследовательно, тогда образующийся на окнах вашего дома конденсат начнет стекать на пол, создавая серьезные проблемы вам и всем членам вашей семьи. В таких случаях не избежать распространения неприятного запаха, быстро охватывающего и соседние с бассейном помещения.

Проектирование проветривания бассейна должно быть выполнено грамотно и последовательно, ведь от этого зависит эффективность всей системы воздухообмена. Если в процессе создания проекта возникают трудности или спорные моменты, лучше всегда обратиться к специалистам, чтобы избежать возможных затруднений в будущем.

Разработка проекта: особенности

Одним из самых важных этапов в организации вентиляции в бассейне частного дома является ее проектирование

Важно учитывать все нюансы работы системы. При проектировании нужно обеспечивать не только эффективный воздухообмен между внутренней и внешней средой, а также исключить образование различных вредных факторов, которые могут отрицательно сказаться на организме человека. Одним из таковых является образование конденсата внутри шахты

Это может пагубно сказаться на ее сроке эксплуатации. Именно поэтому шахты в обязательном порядке нужно утеплять. Причем делать это можно как изнутри, так и снаружи. Иногда система дополняется специальными нагревательными клапанами. Обязательным условием является использование поддонов для сбора конденсата

Одним из таковых является образование конденсата внутри шахты. Это может пагубно сказаться на ее сроке эксплуатации. Именно поэтому шахты в обязательном порядке нужно утеплять. Причем делать это можно как изнутри, так и снаружи. Иногда система дополняется специальными нагревательными клапанами. Обязательным условием является использование поддонов для сбора конденсата.

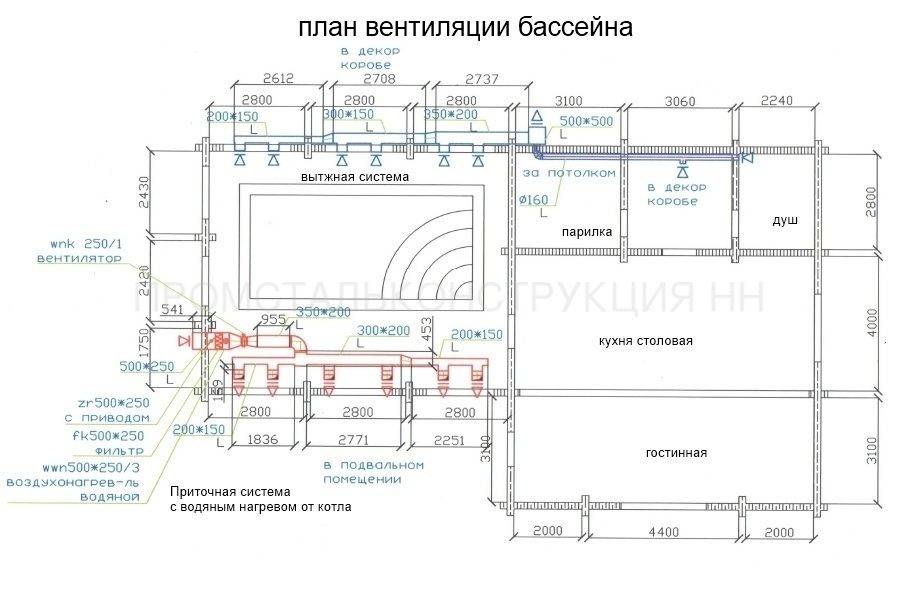

Схема приточно-вытяжной вентиляции в бассейне.

Бассейн частного дома – это то место, которое не всегда активно используется людьми. Именно поэтому на этапе проектирования обязательно нужно продумать, чтобы можно было экономить электрическую энергию. Здесь все реализуется достаточно просто. Когда бассейн заморожен, не нужно использовать оборудование на полную мощность. Лучше всего приобретать такие устройства, которые позволят в нерабочие периоды обеспечивать циркуляцию воздуха, но на минимальном уровне. Когда человек захочет активно пользоваться бассейном, он легко сможет включить все имеющееся оборудование на максимальную мощность. Очень удобный способ экономии электроэнергии.

Современная приточно-вытяжная вентиляция может решать сразу несколько задач. Она содержит несколько основных узлов. Обязательно в ее состав входят: вентиляторы, фильтры и калорифер. Можно использовать и дополнительное оборудование. Таковым, например, может выступать рекуператор. Это приспособление позволяет приблизительно на 1/4 сократить расход электрической энергии. Современные бассейны частных домов используют водяное отопление. Его, как правило, располагают по всему периметру чаши.

При этом система вентиляции бассейна частного дома чаще всего отделяется от основной.

Особенности системы вентиляции бассейна

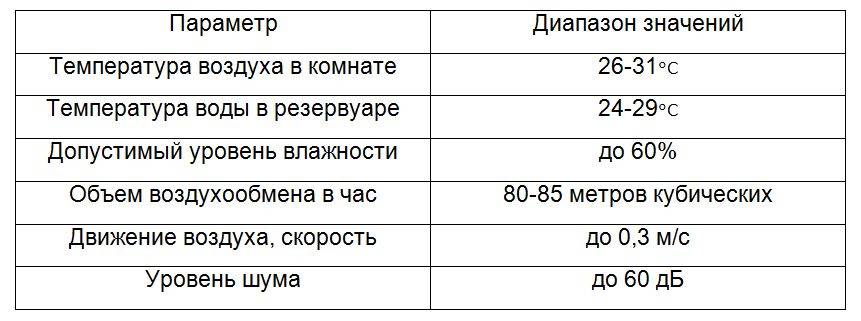

Учитывая особые условия эксплуатации здания, к системе вентиляции бассейна предъявляются специфические требования:

• температура воздуха должна поддерживаться на 2-3 °C выше по сравнению с температурой воды;
• уровень относительной влажности — от 50 до 60%;
• не должно возникать сквозняков в помещениях, где находятся люди.

Это позволяет создать комфортные условия пребывания в бассейне для людей, обеспечить удаление избыточной влаги и уменьшить испарение воды.

Для достижения таких параметров требуется устройство вентиляции бассейна приточно-вытяжного типа, которая будет поддерживать максимальный уровень воздухообмена с распределением потоков воздуха вдоль потолка и стен помещений. При этом скорость движения воздуха над поверхностью воды и по периметру чаши бассейна должна быть минимальной.

Объем поступающего свежего воздуха должен быть меньше, чем объем удаляемого отработанного воздуха. Это создает необходимый подпор, который предотвращает распространение влаги в соседние помещения. Обычно схема вентиляции в бассейне включает рекуператор, который обеспечивает частичный предварительный нагрев поступающего воздуха, за счет тепла отводимого воздушного потока. Это позволяет использовать для подогрева воздуха менее мощный калорифер и дает экономию электроэнергии в холодное время года до 50-70%.

Также может предусматриваться установка стационарного или мобильного осушителя, который позволяет поддерживать требуемый уровень влажности воздуха. При работе осушителя также выделяется тепло, что позволяет поддерживать дополнительный подогрев воздуха.

5 Вентиляция в частном доме: расчётные данные

Нормы свежего воздуха для разных комнат жилого дома

Вентиляция частного дома основывается на тщательных расчётах. Определяющими факторами при таком подходе являются:

• площадь объекта;
• количество постоянно проживающих людей;
• объём воздуха в каждом помещении.

Монтаж вентиляции в коттедже возможен исключительно при условии учёта всех перечисленных факторов. Для грамотного расчёта следует воспользоваться специальными табличными данными и диаграммами. Наиболее простой способ оборудования вытяжки в частном доме своими руками – провести расчёты посредством учёта площади конкретного объекта.

Приточно-вытяжная система дома с указанием сечений для каждого канала

Указанный способ чаще всего применяют для объектов жилого типа. В соответствии с нормами для таких помещений на каждый «квадрат» должно приходится не менее 3 м3/час чистого воздуха и это без учёта людей. Чтобы подсчитать это значение необходимо произвести норму воздуха на площадь объекта.

Выбор приточной установки

Для выбора приточной установки нам потребуются значения трех параметров: общей производительности, мощности калорифера и сопротивления воздухопроводной сети. Производительность и мощность калорифера мы уже рассчитали. Сопротивление сети можно найти с помощью Калькулятора или, при ручном расчете, принять равным типовому значению (см. раздел ).

Для выбора подходящей модели нам нужно отобрать вентустановки, максимальная производительность которых несколько больше расчетного значения. После этого по вентиляционной характеристике мы определяем производительность системы при заданном сопротивлении сети. Если полученное значение будет несколько выше требуемой производительности вентиляционной системы, то выбранная модель нам подходит.

Для примера проверим, подойдет ли вентустановка с приведенной на рисунке вентхарактеристикой для коттеджа площадью 200 м².

Расчетное значение производительности — 450 м³/ч. Сопротивление сети примем равным 120 Па. Для определения фактической производительности мы должны провести горизонтальную линию от значения 120 Па, после чего от точки ее пересечения с графиком провести вниз вертикальную линию. Точка пересечения этой линии с осью «Производительность» и даст нам искомое значение — около 480 м³/ч, что немного больше расчетного значения. Таким образом, эта модель нам подходит.

Заметим, что многие современные вентиляторы имеют пологие вентхарактеристики. Это означает, что возможные ошибки в определении сопротивления сети почти не влияют на фактическую производительность системы вентиляции. Если бы мы в нашем примере ошиблись при определении сопротивления воздухопроводной сети на 50 Па (то есть фактическое сопротивление сети было бы не 120, а 180 Па), производительность системы упала бы всего на 20 м³/ч до 460 м³/ч, что не повлияло бы на результат нашего выбора.

После выбора приточной установки (или вентилятора, если используется наборная система) может оказаться, что ее фактическая производительность заметно больше расчетной, а предыдущая модель приточной установки не подходит, поскольку ее производительности недостаточно. В этом случае у нас есть несколько вариантов:

1. Оставить все как есть, при этом фактическая производительность вентиляции будет выше расчетной. Это приведет к повышенному расходу энергии, затрачиваемой на нагрев воздуха в холодное время года.
2. «Задушить» вентустановку с помощью балансировочных дроссель-клапанов, закрывая их до тех пор, пока расход воздуха в каждом помещении не снизится до расчетного уровня. Это также приведет к перерасходу энергии (хотя и не такому большому, как в первом варианте), поскольку вентилятор будет работать с избыточной нагрузкой, преодолевая повышенное сопротивление сети.
3. Не включать максимальную скорость. Это поможет в том случае, если вентустановка имеет 5–8 скоростей вентилятора (или плавную регулировку скорости). Однако большинство бюджетных вентустановок имеет только 3-х ступенчатую регулировку скорости, что, скорее всего, не позволит точно подобрать нужную производительность.
4. Снизить максимальную производительность приточной установки точно до заданного уровня. Это возможно в том случае, если автоматика вентустановки позволяет настраивать максимальную скорость вращения вентилятора.

Этапы установки вентиляции

Когда документация и материалы готовы, они привозятся на объект. Начинается установка, состоящая из следующих этапов:

• Бурение — трубы прокладываются через стены. Потому в последних надо изготовить отверстие. Мелкие фирмы используют перфораторы и прочие инструменты, мы применяем тяжелые буры. Они позволяют не портить стены там, экономить время. Могут изготавливаться каналы и выемки. Обычно это решается проектировщиками после осмотра здания;
• Прокладка каналов — сперва необходимо закрепить трубы. Они стыкуются и герметизируются;
• Установка изоляции — защита от вибраций размещается на прошлом этапе;
• Монтаж оборудования — если предусмотрена отдельная установка, то она монтируется в специальном помещении и просто подключается. При использовании канальной техники, расположение элементов производится до герметизации;
• Присоединяется электрика — проводятся кабели, узлы соединяются с щитком;
• Отлаживается управление — система контроля настраивается, тестируется и т. д.;
• Предусматриваются стоки — используются для отведения конденсата;
• Размещаются декоративные составляющие — отверстия закрываются решетками и диффузорами.

Сроки работ: 3-4 дня. А вот ранее описанное проектирование может занимать до 2 недель.

Тестирование и ввод в эксплуатации: последний этап завершается за день. Это пусконаладочные работы. Мастера ходят, замеряются параметры воздух. Проверяется тяга — если она слабая, значит происходит утечка. Тут же корректируются датчики, задаются режимы работы. В итоге мы должны получить желаемые показатели. Всё — можно наслаждаться результатом, плавая в комфортных условиях. Но, давайте упомянем еще о нескольких мелочах.

Особенности разработки проекта

Проектирование вентиляции бассейнов подразумевает учёт не только способности обеспечивать эффективный воздухообмен, но также и исключение образования вредных для оборудования факторов. Первейшим из таких является конденсат, который выпадает на поверхности вентиляционной шахты, что приведёт к быстрому её износу. Для этого внутренняя или внешняя поверхность вентиляционных шахт изолируется, и применяются клапаны с электроподогревом. Обязательны также поддоны для сбора конденсата.

Вентиляция частного бассейна так же, как и система общественного, должна предусматривать возможность использования оборудования несколько меньшей производительности во время простоя помещения, когда оно не используется. А дополнительные устройства с более высокой мощностью будут включаться, когда бассейн используется. Таким образом, не будет перерасхода электроэнергии при обслуживании помещения круглосуточно, но будет достигаться необходимое значение воздухообмена. Вентиляция в бассейне частного дома в большей мере требует такого подхода к организации работы оборудования, так как частота использования данного помещения на порядок ниже, чем общественного.

Приточно-вытяжная вентиляция в бассейне может решить все задачи, так как содержит в себе несколько узлов: систему фильтрации, калорифер, вентилятор. При желании можно выбрать моноблочную установку с рекуперацией, так как данное устройство поможет на четверть сократить расход электроэнергии. В бассейне предусматривается водяное отопление, желательно, по всему периметру чаши.

Вентиляционная система оборудуется отдельно от основной. Желательно планировать бассейн в отдельном или прилегающем к основной постройке помещении. Когда оборудуется вентиляция бассейна своими руками, нередко применяется так называемое зашторивание чаши бассейна, что поможет снизить испарение с водной глади и выделение влаги в воздушную среду.

Основы расчёта вентиляционной системы

Допускается уровень влажности, достигающий значения 65%. Однако на практике нередко замечается снижение данного параметра до 50%, а порой и ниже 45%. Здесь играет роль ощущение избытка влаги в воздухе, так как даже если приточная вентиляция в бассейне и вытяжка воздуха организованы правильно, обеспечивая довольно высокий процент влажности, может ощущаться дискомфорт и наблюдаться выпадение конденсата на стенах помещения.

Когда проектируется вентиляция бассейна расчёт включает в себя определение расхода воздуха. Посредством таблиц при заданной температуре и определённом значении площади чаши бассейна определяется воздухообмен. Например, если площадь бассейна составляет 32 м2, а температура в помещении – 34 градуса, расход воздуха примерно равен 1 100 м3/ч. Мощность нагревателя должна при этом составлять порядка 20 кВт.

системы вентиляции

• площадь чаши бассейна;
• площадь обходных дорожек;
• общая площадь помещения;
• температура наружного воздуха в теплый и холодный период;
• температура воды;
• температура воздуха в помещении;
• количество людей, регулярно посещающих бассейн;
• учитывая особенность движения воздуха в помещении (тёплые потоки поднимаются вверх), для расчета необходимо знать также температуру удаляемого воздуха из верхней зоны.

Если самостоятельно проектируется вентиляция в бассейне расчет должен включать ряд вычислений:

1. Поступление явного тепла (учитывается выделение тепла от солнечной радиации, от пловцов, от обходных дорожек, от освещения, а также при нагреве воды в бассейне).
2. Поступление влаги в воздушную среду (от пловцов, от водной поверхности, от обходных дорожек).
3. Рассчитывается воздухообмен по влаге и по общему теплу, а также нормативный воздухообмен.

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

• температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
• температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
• отток воздуха может преобладать над притоком в 0,5 раза;
• уровень шума от работающих установок не должен превышать 60 децибел;
• в бассейне купается, как правило, не больше 2 человек одновременно;
• использование бассейна эпизодическое, не длительное;
• широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

• площадь бассейна;
• температура воды и воздуха в помещении;
• расчетные показатели влажности;
• режим посещения;
• количество посетителей;
• наличие покрытия воды;
• объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

• запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
• контроль над влажностью и температурой воздуха;
• защита оборудования от перепадов в электросети;
• оповещение о нарушениях в работе аппаратуры;
• интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

• Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
• Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
• Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
• Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
• Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Виды воздухообмена, применяемые на производстве

• устройством приточного типа;
• устройством вытяжного типа;
• устройством комбинированного типа.

Первый вариант заключается в естественном поступлении свежих воздушных масс в объемах, которые являются достаточными для целевой работоспособности производственных площадей.

Чаще всего такая система представлена канальными вентиляторами, способными обеспечивать принудительный доступ воздуха и естественный вынос загрязненных воздушных масс за пределы помещения.

Особенностью вентилирования вытяжного типа является удаление отработанного воздуха и замена его чистыми воздушными массами, поступающими в неорганизованном виде, посредством дверей, окон и стеновых проемов. Это основной вариант вентилирования на крупных производствах с вредными веществами, повышенной влажностью, а также высокотемпературными режимами. Самым простым устройством является установка, представленная электродвигателем и вентилятором, а также при необходимости дополненная фильтрующей системой или разветвленным воздуховодом.

Комбинированный вариант вентилирования удачно сочетает в себе поступление свежего воздуха с выведением отработанных воздушных масс посредством вытеснения или перемешивания. Второй способ заключается в установке на верхней части помещения высокоскоростных диффузоров на принудительное поступление уличного свежего воздуха и диффузионных клапанов на вывод отработанных воздушных масс. Процесс вытеснения основан на монтаже в нижней части помещения нескольких распределителей с низкой скоростью, способных обеспечивать принудительный приток чистого воздуха.

Производственное помещение, оборудованное вентиляцией

Основные элементы аэрации естественного, организованного и управляемого типа чаще всего представлены:

• Створными переплетами на вращательной оси верхнего, среднего и нижнего типа. Нижнее осевое вращение створок применяется при необходимости направить воздушный поток вверх.
• Фонарями в виде специальных конструкций кровельной части строения. Такие устройства в значительной степени повышают показатели высоты вытяжного проёма, а также направлены на усиление тепловых и ветровых потоков.
• Шахтными и трубными вытяжками, повышающими высоту вытяжного проёма, если конструкцией не предусмотрено наличие фонарей.
• Дефлекторами, повышающими показатели теплового и ветрового напора, и устанавливаемыми на вытяжных кровельных трубах или шахтах.

По характеру функционирования, вентиляция может быть представлена:

• общим обменным оборудованием, обеспечивающим полноценный воздухообмен в помещении;
• местными устройствами, осуществляющими замену воздушных масс в конкретной части помещения.

Посредством вентилирования механического типа может осуществляться общая обменная вентиляция приточного, вытяжного и комбинированного типа.

При необходимости, используются дополнительные функции вентиляционной системы, которые могут быть представлены кондиционированием, фильтрацией, подогревом или охлаждением, увлажнением или осушением, а также ионизацией воздуха.

Правила вентиляции и отопления бассейнов

Правила для вновь построенных или модернизированных бассейнов, сформированные в последние годы:

• Нужно обеспечить тщательную вентиляцию всего пространства;
• Избегайте формирования плохо вентилируемых углов с возможной конденсацией;
• Всегда обеспечивайте подачу сухого воздуха с низким значением относительной влажности на остекление, причем с достаточной скоростью;
• Старайтесь сохранить все пространство в отрицательном давлении (мин. 95%), чтобы избежать риска проникновения паров воды в соседние помещения или в структурные элементы здания через неправильную пароизоляцию;
• Всегда проектируйте воздуховоды в бассейне из нержавеющего материала; возможно из алюминия или полиуретана;
• Обеспечьте идеальную герметичность нержавеющего воздуховода, с уклоном в сторону отвода конденсата, обеспечьте доступ для очистки и отличную теплоизоляцию.

Дизайн воздуховодов за пределами бассейна должен обеспечить герметичность канала (например, полиуретанового), с уклоном в сторону отвода конденсата и термоизоляцией. Не устанавливайте вытяжные решетки в подвесной потолок через разрезы в пароизоляции!

Всасывающую решетку нужно устанавливать в центре, напротив остекления под потолком помещения.

Распределение воздуха для очень маленьких помещений (например, только с одним окном или в подвале) возможно обеспечить лишь одним воздушным каналом.

Всегда изолируйте вентиляцию бассейна от остальной части дома, в т.ч. приточных и вытяжных воздуховодов, чтобы избежать сквозняков.

Из-за непродолжительности использования бассейна в жилом доме (например, 1 — 2 часа в день), ему идеально подходит установка системы тепловой обработки воздуха с подогревом поступающего воздуха, для быстрого достижения требуемой температуры, всего за несколько десятков минут (с теплоизоляцией и пароизоляцией на стенах внутри).

Любая приточно вытяжная вентиляционная установка для бассейна, кроме всего прочего, должна быть устойчива к агрессивному воздействию хлора, т.е. с сердечником рекуперации тепла из нержавеющей стали или пластикового материала, поддона для сбора конденсата из нержавеющей стали или со специальной защитной отделкой.

Установка вентиляции в бассейне

Рекомендуется в качестве основной системы отопления теплый пол, желательно — устанавливаемый с подключением к низкотемпературному источнику тепла (например, солнечная энергия). Возможно, стоит рассмотреть систему напольных конвекторов под окнами, с хорошей антикоррозийной отделкой и специальной защитой, чтобы избежать травм человека.

Специалисты по вентиляции могут помочь любому владельцу бассейна или менеджеру определить правильный размер и тип вентиляции, которая необходима в каждом конкретном случае, они профессионально разъяснят, как оборудуется нормальная вентиляция частного бассейна, приведут пример расчета. И подскажут, какое еще может потребоваться оборудование, обеспечивающее нормальный воздухообмен в бассейне.

Поскольку вентиляция — одна из самых «увесистых» статей расходов при сооружении бассейна, важно изначально учесть, как объект будет расти в ближайшие годы. Кроме того, следует предусмотреть техническое обслуживание и ремонт, их обязательно следует рассматривать при расчете и выборе, какая приточно вытяжная вентиляция бассейнов будет оптимальной в вашем случае

3 Грамотная организация вентиляции в загородном жилье

Организация вентиляции загородного дома

Итак, как правильно сделать вентиляцию в доме и возможно ли выполнить все мероприятия собственноручно? Грамотная организация процесса воздухообмена позволит улучшить микроклимат в жилом пространстве, а также сохранить в целостности все конструкции. Вне зависимости от помещения, устройство вентиляции в частном доме своими руками реализовывается в несколько этапов:

• определить объём необходимого чистого воздуха для обеспечения соответствия принятым санитарным нормам;
• рассчитать диаметр и размер сечения для системы воздуховода – это значение определит атмосферу в жилом пространстве;
• выбрать оптимальную схему вентиляции в частном доме (тщательно взвесив все преимущества и недостатки каждой из них);
• подготовить план-схему для воздушных каналов (грамотный подход позволит обеспечить эффективную работу);
• определить, где будет осуществляться монтаж вентиляции в частном доме;
• следующий шаг – монтируем зоны под приток и отведение воздушных масс;
• построить саму систему для многоквартирного жилого пространства.

Создание в частном доме своими руками схемы вентиляции естественного типа

Естественная вентиляция в частном доме заключается в том, что в стенах прокладываются специальные каналы, по которым осуществляется циркуляция воздуха во всех комнатах, а также в зоне камина. За счет разной плотности теплого и холодного воздуха происходит естественное движение воздушных потоков.

 Схема вентиляции в двухэтажном доме.

В схеме естественной вентиляции в частном доме показано расположение вертикальных труб воздуховодов, которые начинаются в вентилируемой комнате и проходят до конька на крыше.

Чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо проложить в стене (обычно несущей) канал сечением 140 мм

Здесь важно, чтобы толщина кладки вытяжного канала составляла полтора кирпича. Если толщина канала будет меньше, то возможен эффект обратной тяги. Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги

От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб

Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги. От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб.

Вентиляция в частном доме своими руками, схема и расчет параметров системы – вполне выполнимый процесс, при условии соблюдения норм и рекомендаций.

Пример вентиляции принудительного типа в коттедже.

Требования к микроклимату

Российскими органами власти принята совокупность строительных норм, согласно которым возможно создание бассейнов в частных домах. Подробно с ними можно ознакомиться в 3-м разделе СНиП «Об общественных зданиях и сооружениях» и, конкретно, в справочном пособии «Проектирование бассейнов».

Основном приоритетом системы влаго- и воздуховыведения в помещениях с водными резервуарами является поддержание допустимого уровня влажности внутренней среды. В совокупности с другими факторами, она должна решать и задачи по выведению теплоизбытков в нужном объеме.

Основные требования приведены в нижеследующей таблице.

Требования к вентиляции бассейна

Предельно допустимый уровень влажности составляет 65%.

Вентиляция в помещении с бассейном должна не допускать формирования застойных зон, откуда влага не будет выводиться.
