Вакуумный дренажный насос для кондиционеров для отвода конденсата

Нормативы отвода воды

Существуют нормы отвода воды от кондиционера СанПиН, запрещающие отвод конденсата на улицу. Рекомендуется отводить конденсат именно в канализационную систему. Таким образом можно избежать нежелательных последствий от оседания влаги на испарителе кондиционера.

Крайне не рекомендуется выводить влагу в ливневую систему. Причина кроется в нестабильной работе ливневки. При сильном дожде там образуется высокое давление. Вода сможет легко подняться по дренажным трубкам и выведет из строя кондиционер, подтопив жилое помещение

От правильности выполнения монтажа системы отвода конденсата зависит частота обслуживания дренажа кондиционера. Используйте более дорогие трубки, которые не меняют внутреннюю форму при изгибе. Таким образом вы сможете соорудить надежную систему с беспрепятственным перемещением конденсата к выходу.

Функции дренажных помп для кондиционеров

  При установке кондиционера необходимо соблюдать несколько правил. При работе системы активно выделяется конденсат. Он скапливается в специальной емкости и после, при помощи силы гравитации, уходит из дренажной системы в канализацию. Для обеспечения бесперебойной работы, необходимо, чтобы шланг находился под определенным уклоном. Провести такую установку возможно далеко не всегда. Приходится искать дополнительные решения проблемы.

Некоторые просто монтируют конец трубки на улице. Тогда конденсат будет стекать в почву. В частных домах такое решение еще имеет место быть, а вот во многоэтажках оно крайне неудобно.

Если ваша квартира находится на верхних этажах, конденсат будет проходить через все нижние. Он может попасть, например, на одежду или аналогичное оборудование ваших соседей.

Если смотреть еще глубже, вывод конденсата на улицу неудобен и в частных домах. Даже учитывая то, что жидкость, вытекающая из вашего кондиционера, никому не будет мешать, ветер может перенести ее на облицовку дома, а это приведёт к быстрой ее порче.

Лучше всего сделать дренаж кондиционера полностью автономным, чтобы не беспокоить окружающих и не создавать самим себе дополнительных проблем. В том случае, если соединение дренажной системы кондиционера с канализацией напрямую невозможно, приходится прибегать к дополнительным приспособлениям, таким как помпа дренажная для кондиционеров.

  По сути это обычный миниатюрный насос, который включается по сигналу датчика при наполнении емкости для конденсата и создаёт в шланге давление, необходимое для движения жидкости. Дренажные помпы часто уже есть в конструкции крупных и мощных кондиционеров. Они используются для обогрева или охлаждения производственных или просто очень габаритных помещений. В экономичных вариантах кондиционеров такие устройства предусмотрены не всегда. Потому приходится приобретать их отдельно в случае необходимости.

Насосы для вакуумирования сплит-систем

Для вывода большей доли газообразных веществ из собранного, но еще не заполненного фреоном компрессорно-конденсаторного блока, требуется специальное устройство – насос-вакууматор. Процедуру откачки воздуха из сплит-системы способны выполнять насосы двух основных типов – низковаккуумные и высоковакуумные.


Для сплитов до 7000 BTU подойдет одноступенчатый вакуум-насос, для более мощных нужен уже двухступенчатый, а для мультизональных систем – только ионно-геттерный. Обязательно потребуется манометрическая станция со шлангами и фитингами под 410 фреон

Повторим еще раз: вакуумирование кондиционера своими руками возможно, но без вакуумного насоса этой работы никак не сделать.

Виды низковакуумных насосов:

  • Роторно-пластинчатые (одноступенчатые). Характеризуются низкой шумностью при работе, возможностью регулировки остаточного давления, простотой конструкции. Их минусы – необходимость периодической замены расходников (к примеру, масла);
  • Двухроторные (двухступенчатые). Оборудованы двумя основными роторами, работающими синхронно. Экономичны, эффективно «проталкивают» воздух к сливному патрубку путем повышения давления в контуре вакуумируемого прибора;
  • Водокольцевые. Способны одинаково хорошо отводить и воздух, и жидкость. Минусами таких приборов являются значительный расход электроэнергии и потребность в воде.

Из перечисленных выше типов вакуум-насосов исключительно в низковакуумном диапазоне (105-102 Па) работают лишь водокольцевые приборы. У остальных типов диапазон вакуумации шире и достигает 10-3 Па, т.е. степени высокого вакуумирования.

Виды высоковакуумных насосов:

  • Диффузионные. Высокоэффективны, обеспечивают быструю вакуумизацию. Но для холодильного контура их применять нельзя, т.к. рабочей жидкостью этих насосов являются синтетические масла, загрязняющие вакуумируемый контур;
  • Криогенные. Их работа сопровождается закачкой азота, вымораживающего и отводящего газы и жидкости при усилении степени разрежения внутренней атмосферы контура;
  • Ионно-геттерные. Оснащены тонкой титановой пленкой, улавливающей молекулы газов и жидкостей, отводимых из холодильного контура при вакуумации. Наиболее эффективны – устраняют до 97% примесей.

Несмотря на преимущества ионно-геттерных вакууматоров, выключающие обеспечение высокой степени вакуума (свыше 10-5 Па), при монтаже сплит-систем их используют редко – эти приборы дорогие.

Предназначение

Сифон для сплит-системы представляет собой специальное устройство, соединяющее трубку вывода конденсата с канализационной системой. Главным назначением прибора является отвод влаги из кондиционера в сливные коммуникации и защита помещений от неприятного запаха нечистот. Более того, использование сифона обеспечивает эстетику наружной части зданий, предотвращая стекание воды на стены и тротуар. При этом вместе с эстетической составляющей присутствует и практическая.

Так, вода, капающая из отводящей трубки, образует лужи и излишне увлажняет отмостки домов. Это, в свою очередь, негативно отражается на фундаменте и со временем приводит к его разрушению. В зимний период кондиционеры, не оснащённые сифоном, рискуют выйти из строя из-за промерзания конденсата внутри дренажной трубки.

4 Монтажные работы

Это и является одним из основных ограничений для установки внутреннего блока в помещении. Решается такая проблема следующими способами:

  • устанавливая кондиционер, трубку, по которой будет удаляться жидкость, можно аккуратно скрыть ее в стене, расположив под нужным углом, при этом такой вариант возможен, если на всём пути нет никаких препятствий, наподобие дверных проёмов и т. п. ;
  • при монтаже необходимо размещать устройство в непосредственной близости от наружной стены, поскольку конденсат должен выходить на улицу.

Основным преимуществом является возможность установки кондиционера на необходимое место, согласно дизайнерской задумке.

Кроме явных преимуществ, есть и специфические недостатки в такой схеме:

  • устанавливая помпу, нужно обеспечить полный доступ к ней, поскольку загрязнённая вода со временем приведёт к засорению трубок, что выведет из строя всю систему;
  • любая помпа оборудована электроприводом, который выдаёт определённые шумы, что может создавать некоторый дискомфорт для пользователей во время работы.

Накопительный бак с поплавком (датчиком уровня) можно установить в любом месте по всей длине дренажной трассы. К примеру, в корпусе кондиционера или сливной ванне. Но всё зависит непосредственно от вида кондиционера.

Установить систему можно в любом месте. Единственное, что нужно соблюдать, это уровень расположения кондиционера, помпы и дренажной ванны. Эта информация указана в инструкции к определённому прибору.

Сама помпа устанавливается в любом подходящем месте, к примеру, в дренажной трубе, корпусе кондиционера или фальш-потолке. А вот ёмкость для сбора воды (бак) нужно монтировать строго в горизонтальном положении, хорошо его закрепив с помощью кронштейнов и анкерных болтов.

Все электрические элементы крепятся согласно схеме, представленной в технической документации. Их сечение также должно соответствовать предложенным требованиям от производителя. Любые горизонтальные комплектующие, наподобие труб для отвода воды, нужно устанавливать под рекомендуемым углом наклона для оптимизации работы.

Какой вакууматор лучше выбрать?

Выбор оптимального типа насоса-вакууматора зависит от протяженности фреоновой магистрали и мощности кондиционера, нуждающейся в вакуумной очистке от атмосферных газов. Также необходимо учитывать габариты насосного прибора, поскольку его потребуется выставить вблизи внешнего сплит-блока для подключения к процедуре вакуумации.

Этот прибор способен вакуумировать контуры холодильников, автомобильных кондиционеров и маломощных сплит-систем. Для климатического оборудования мощностью от 9000 BTU и выше такой вакууматор не подходит

Значимым критерием является остаточное (наименьшее) давление, достигаемое вакуумационным насосом в режиме работы без нагрузки (входной патрубок закрыт). Чем ниже величина остаточного давления (указана производителем в Па, в мбар или микронах), тем лучше вакууматор.

Следующий критерий – производительность вакуум-насоса (указывается в л/ч). Ею определяется объем газа, прокачиваемый прибором за час работы при данном выпускном давлении.

Последний ответственный критерий – мощность электродвигателя вакуумационной установки (указывается в Вт). Чем длиннее фреоновая магистраль, т.е. чем дальше друг от друга расположены сплит-блоки кондиционера, тем дольше придется выполнять вакуумационную очистку холодильного контура. А значит, потребуется вакууматор с достаточно мощным двигателем.

Среди вакуумных насосов этот тип дает наиболее глубокий вакуум. Если требуется осушение и обезвоздушивание многометровой медной магистрали, к примеру, для систем VRV и VRF – необходим именно этот вакууматор. Однако работать с ним должны специалисты, прибор слишком мощный

Чаще всего монтажниками сплит-систем используются вакуум-насосы двухступенчатого и однопластинчатого типа. Первые считаются полупрофессиональными и неплохо вакуумируют бытовые системы кондиционирования, а вторые – наиболее дешевы, хотя  и недостаточно качественно обеспечивают вакуумацию фреоновых контуров длиннее 3,5 м.

Неисправности дренажной системы

Дренажная система для отвода конденсата очень просто устроена, но и в ее работу могут возникать неполадки.

Самые частые проблемы, с которыми сталкиваются пользователи сплит-систем:

  • Дренажная трубка, выведенная улицу, нередко замерзает в холодное время года, если аппарат используется в режиме нагрева воздуха;

  • Отверстие между ванночкой и трубкой забивается грязью из-за отсутствия регулярного технического обслуживания;

  • Мастер не предусмотрел достаточный уклон дренажа и конденсат начал скапливаться в трубке, затем вытекать обратно в ванночку, а оттуда — в помещение;

  • Дренажная помпа вышла из строя (если она установлена) и конденсат перестал перемещаться по дренажной трубке;

Эти проблемы можно решить, проводят регулярную чистку и техническую диагностику кондиционера. Эти работы необходимо запланировать минимум два раза в год, если кондиционер эксплуатируется летом. При дополнительном использовании в холодное время года обслуживание нужно проводить не менее 3-4 раз.

Конструкция системы удаления конденсата

Дренажный узел состоит из трех частей, а именно:

  • Поддона, аккумулирующего стекающий с охлаждающего контура конденсат.
  • Напорного оборудования – компрессора, – который перекачивает конденсат из поддона за пределы корпуса кондиционера, на улицу.
  • Трассы для перекачки конденсата – трубопровода, давление в котором генерирует компрессор.

При этом первая и последняя часть системы явно вторичны. На работоспособность и функциональность подобной конструкции влияет только помпа для кондиционера, являющаяся обычным насосом центробежного или вибрационного типа.

Сама помпа состоит из следующих частей:

  • Силового агрегата – электромотора или штока, совершающего под действием электромагнита возвратно-поступательные перемещения.
  • Рабочей зоны – участка в корпусе, где генерируется зона разрежения и зона нагнетания давления.
  • Всасывающего и напорного патрубков – литых отводов, обустроенных в корпусе напротив зоны разрежения и нагнетания потока.
  • Простейшего датчика, включающего помпу при переполнении поддона и отключающего после осушения емкости накопителя.

Разумеется, к такому насосу предъявляют ряд требований. Во-первых, он должен быть компактным, во-вторых, по возможности бесшумным. И, в-третьих, компрессор должен быть достаточно производительным. Ведь трасы системы удаления конденсата могут быть очень разветвленными – в некоторых случаях жидкость из поддона приходится транспортировать на несколько десятков метров, преодолевая перепады высот, обратные уклоны и вертикальные участки.

Кроме того, рабочая камера такой помпы должна легко чиститься от возможных загрязнений.

Типовые разновидности дренажных помп для кондиционеров

Штатная помпа для удаления конденсата есть далеко не во всяком кондиционере. При этом даже в случае наличия насоса мощности типового устройства, рассчитанного на усредненные условия эксплуатации, бывает недостаточно для обслуживания чрезмерно сложных трасс удаления жидкости. Поэтому дренажные компрессоры продают не только в сборе с кондиционером, но и отдельно, в качестве самостоятельного агрегата.

На сегодняшний день в открытой продаже имеются следующие разновидности напорного оборудования:

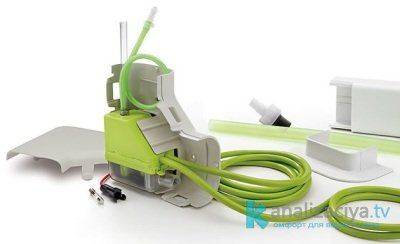

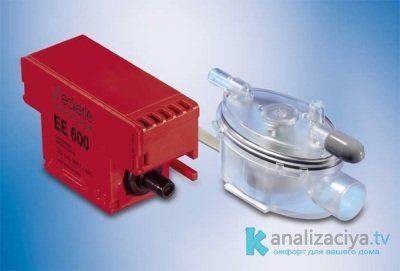

  • Помпа раздельного типа. Такой насос придется купить в случае потребности смонтировать напорное оборудование не только в поддоне, но и непосредственно в теле трубопровода-трассы. Раздельные помпы имеют собственный резервуар для накопления жидкости, поэтому они не только откачивают скопившийся конденсат, но и увеличивают давление в системе, укомплектованной штатным напорным оборудованием недостаточной мощности. При этом раздельный насос может откачивать воду из поддона даже с двухметрового расстояния, посредством особого заборного шланга, а напор такого компрессора равен 3-14 метрам, зависимости от мощности силовой части установки. Производительность раздельных насосов колеблется в пределах от 8 до 60 литров в час.
  • Помпа для кондиционера наливная. Это более производительное и мощное устройство. Наливная помпа может перекачать до 1500 литров в час, а ее минимальная производительность равна 80 л/час. Однако генерируемый таким насосом напор не превышает 3-4 метров. Поэтому с помощью подобных компрессоров можно обеспечить отвод конденсата только по преимущественно горизонтальным трассам, сбрасывающим воду в канализацию. При этом накопительные помпы поставляются в паре с достаточно объемными поддонами или собственными крупногабаритными емкостями для сбора конденсата.
  • Насос встраиваемый. Такое оборудование используется в роли штатной дренажной помпы. Компрессоры этого типа перекачивают не более 150-170 литров конденсата в час. Словом, подобные помпы работают только на стандартных условиях, слегка усиливая естественное течение жидкости в дренажном канале. Впрочем, такое оборудование можно использовать и в качестве дешевого дополнительного насоса, перекачивающего жидкость из промежуточного резервуара в гравитационный сливной канал.
  • Перистальтическая помпа. Такое оборудование работает с производительностью не более 10 литров в час. Но напор у такого насоса – максимальный – от 15 метров. Поэтому перистальтические помпы монтируют лишь на самых сложных участках трассы отвода конденсата, для обслуживания вертикального трубопровода с большим перепадом высот.

Словом, современные производители напорного оборудования готовы удовлетворить все потребности владельцев даже самых мощных кондиционеров с по-настоящему громадными испарителями.

Общие характеристики конструкции

Дренажный насос для кондиционера имеет свои особенности строения. В конструкцию входят такие элементы:

  • поддон для конденсата;
  • специальная дренажная трасса, транспортирующая конденсированную жидкость;
  • помпа, выполняющая функцию перекачки конденсата.

Чаще всего, в состав кондиционера уже включена помпа. Насос может понадобиться в тех случаях, когда изделие поломалось и нужна дополнительная помпа. Все наносы имеют помпы с высоким показателем производительности. Это позволяет бесперебойно выводить конденсированную жидкость

При выборе изделия необходимо обращать внимание на показатель высоты столба воды, шум в процессе эксплуатации и прочие технические особенности. В комплектацию хорошего кондиционера входит дренажный насос с помпой. Это обеспечивает выполнение устройством всех необходимых функций

Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

Это обеспечивает выполнение устройством всех необходимых функций. Дренажная система монтируется возле кондиционера, если трасса, по которой стекает вода, очень длинная. В тех случаях, когда присутствуют перепады высоты, давление снижается, что может привести к плохому вытеканию жидкости

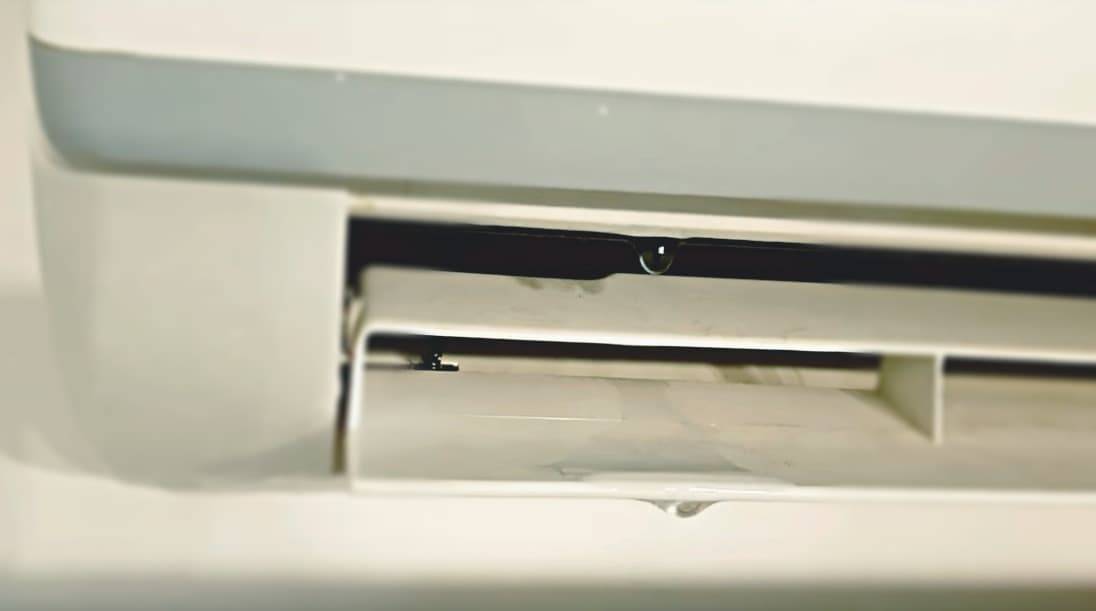

Очень важно, чтобы конденсат правильно выходил наружу, так как могут появиться такие проблемы:

  • появление неприятного запаха в помещении;
  • переполнение поддона;
  • вытекание воды, которая может испортить мебель, стены и полы.

Для того чтобы кондиционер работал правильно и не возникало подобных ситуаций, необходимо, чтобы монтаж выполнял опытный мастер. Это позволит правильно расположить трубы, по которым будет выходить конденсат.

При выведении трассы за пределы помещения, вода, которая по ней стекает, может портить структуру здания, поэтому лучше воспользоваться другим вариантом выведения конденсата. Дренажные насосы нужны для предотвращения скопления воды в системе. Выбор наноса должен основываться на условиях, при которых будет осуществляться его работа. Существует несколько видов представленного оборудования, которое используется для определенных вариантов работы.

Помпа обычно входит в комплектацию кондиционера

Как выбрать сифон?

Сифоны, предназначенные для отведения конденсата, имеют конструктивные отличия.

При выборе следует учитывать следующие критерии:

  1. Оцените свободное пространство для установки устройства. Размеры выбранной модели могут просто не поместиться на доступном участке.
  2. Диаметр выходного патрубка. Размеры входа сифона и дренажного шланга должны быть одинаковыми.
  3. Герметичность соединения обеспечивается благодаря резиновым уплотнителям. При монтаже сифона под прямыми солнечными лучами, они быстро придут в негодность. В некоторых случаях придется выполнить скрытый монтаж.

Количество конденсата должно соответствовать пропускной способности узла. Вся необходимая информация указана в характеристиках устройств. Если кондиционер производит большое количество конденсата, понадобится сифон с высокой пропускной способностью.

Слив дренажа в некоторых случаях устанавливается выше уровня поддона самого кондиционера, например, если кондиционер расположен в подвальном или цокольном помещении. Установка дренажной помпы поможет поднять воду на требуемую высоту

При выборе встраиваемого сифона учитывается глубина ниши для его монтажа.

Когда кондиционеру необходим дренажный насос

В комплект поставки климатического оборудования класса премиум, а также крупных канальных или кассетных блоков, изначально входит помпа для автоматического дренажа кондиционера. Она имеет большой рабочий ресурс, не требует специального технического обслуживания и почти никогда не нуждается в ремонте. В процессе эксплуатации она остается практически незаметной, поскольку не издает ощутимых звуков.

Производители недорогих сплит-систем в целях минимизации стоимости своей продукции почти никогда не оснащают ее штатными насосами. В большинстве ситуаций, предусматривающих отвод конденсата самотеком, это себя оправдывает. В случае установки климатического оборудования в низких точках или при сложной конфигурации трассы вывода сконденсированной жидкости об установке дренажной помпы для приобретенного кондиционера надо позаботиться самостоятельно.

Совет! Если вам требуется система принудительной откачки конденсата, не изобретайте велосипед, а смонтируйте проверенную временем стандартную схему.

Конструкция системы удаления конденсата

Для организации автоматической откачки образующегося конденсата потребуется следующее оборудование:

  • поддон, объем которого соответствует скорости накопления влаги при самом интенсивном режиме работы;
  • первичный датчик, включающий и выключающий электродвигатель насоса при заданном максимальном и минимальном уровне в емкости;
  • помпа, производительность которой с запасом превышает интенсивность поступления конденсата, а создаваемый напор достаточен для преодоления гидравлического сопротивления трубопроводов;
  • трасса откачки влаги, представляющая собой обычную трубку подходящего диаметра с крепежными элементами для надежной фиксации ее на строительных конструкциях или в декоративных коробах.

Конструкция системы удаления конденсатаВажно! Поддон и трубки не играют решающей роли в работе системы. Их можно легко изготовить из подручных материалов. Но к выбору насоса надо подойти с предельной ответственностью

Но к выбору насоса надо подойти с предельной ответственностью.

Виды дренажных помп (насосов) для кондиционеров

Различается четыре основных вида дренажных насосов (помп) для кондиционера:

• Раздельные.

Они используются в том случае, когда штатный насос для конденсата не предусмотрен вовсе или он просто не справляется со своими задачами. Насос состоит из двух основных частей – это емкость, а также рабочая часть и блок для ее управления. Части можно разделить и установить в разных участках системы кондиционера. Именно из-за этого такая помпа и получила свое название.

• Встраиваемые.

Подобные помпы уже не имеют отдельной емкости для сбора конденсата, а устанавливаются в штатную, то есть ту, которая уже предусмотрена конструкторами кондиционера. Мощность такой помпы не самая большая, всего около 150–170 л в час. Для сравнения, производительность наливных помп может достигать и 1500 л/ч.

• Наливные.

Идеально подходят для климатических установок большой мощности, ведь в их комплект входят довольно крупные емкости для сбора жидкости, а мощность может превышать 1000 литров в час.

• Перистальтические.

При сравнительно низкой производительности, такие насосы могут поднимать жидкость вверх по шлангу на расстояние до 15 м. Их монтируют в самых сложных участках трассы, где движение воды самотеком невозможно.

  Выбирая помпу для своего кондиционера, в первую очередь вы должны определиться именно с видом, а затем уже разбирать остальные функции и особенности.

Выводы и полезное видео по теме

https://youtube.com/watch?v=VwUIw6uW3Ys

Обзор разнотипных вакуум-насосов, их возможностей и применения:

Сравнение эффективности вакуум-насоса из компрессора от холодильника с двухступенчатым компрессором:

При монтаже сплит-системы обойтись без вакуумации контура нельзя, поскольку надежной многолетней работы такой кондиционер не покажет.

Однако специально приобретать вакуум-насос с манометрической станцией, даже под установку двух-трех домашних сплит-систем – невыгодно. Рациональнее взять эти приборы в аренду. Или все же вызвать мастеров, предварительно убедившись в наличии у них необходимого оборудования.

Хотите поделиться собственным опытом в вакуумировании установленной дома сплит системы? Располагаете полезной информацией по теме статьи, которой стоит поделиться с посетителями сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы и размещайте фото.
