«Серые» и «черные» сточные воды
В традиционных деревенских банях во дворах старых построек отсутствовала канализационная система, хоть как-то напоминающая городские аналоги. Для удаления использованной воды делалось сливное отверстие в полу бани, через которое мыльная жидкость вытекала непосредственно в огород. Владельцев дома такой вариант, как сделать канализацию в бане своими руками с минимальными затратами, вполне устраивал. Вопрос локализации отвода и утилизации водостоков из бани возник лишь тогда, когда банные пристройки начали возводить в черте города или на дачных участках.
Внутренняя канализация современной благоустроенной бани представляет собой систему инженерных сетей, выводящих сточные жидкости со всех помещений, в которых образуются канализационные стоки.
В практике проектирования канализационных систем принято сточные жидкости подразделять на два вида:
- «серые» стоки, к которым отнесены водостоки от хозяйственно-бытовых нужд (мытье полов и посуды, стирка, купание);
- «черные» стоки, к которым отнесены поступающие из санузла фекальные смывы.
Во многих банях предусмотрены парилка, помывочная комната с душем, предбанник, комната отдыха, санузел и кухонная зона с раковиной для мытья посуды. Если в бане отсутствует санузел, то характеристики банных стоков сопоставимы с «серыми» сточными жидкостями от кухни или ванной. В таких случаях можно обойтись приямками и дренажными колодцами. При оснащении банной пристройки санузлом монтируется канализация в бане своими руками, схема которой представлена ниже.
Это важно! При поступлениях «черных» (фекальных) стоков от санузла, смонтированного в бане, требуется обустройство отдельного септика под обеззараживание нечистот либо организация подачи стоков к септику, обслуживающему канализацию всего дома
Схема канализации банной пристройки при наличии санузла
Устройство сливного отверстия в разных банях
Существует не очень много конструкций сливов. Они различаются скорее по месту применения. Конструкция слива может быть различна для разных видов бань.
Слив в сауне
Слив для пола в сауне может не обладать такой пропускной способностью, как в парной бане: там нет потоков воды из бадей, а у купели есть собственный слив. Кроме того, как правило, в самой сауне слив не нужен, а в моечной сауны — кафельный пол. А, значит, там используется классический слив с трапом.
В сауне с кафельным полом можно применить классический слив с трапом и гидрозатвором
Он мало чем отличается от слива в сауне.
Трап Viega Advantix для установки в хамаме и сауне
Слив в русской бане
Слив в русской парной бане необходим в двух помещениях — парной и моечной. Банные сливы бывают разные, что в первую очередь зависит от конструкции пола в парной и моечной. По конструкции они не отличаются, если полы и там, и там одинаковы. Рассмотрим разные полы и разные сливы для этих полов.
Слив впарной может быть и обычным, с трапом
Особенности обустройства полов
Эффективное удаление влаги и стоков из парилки или моечной зависит от правильного обустройства пола и отверстия для слива стоков.
В современных банях напольные основания могут быть бетонными или деревянными.
Выбор варианта настила определяется типом строения. В случае возведения капитальной бани, которая будет использоваться на протяжении года, лучше обустроить основание из бетона с качественной гидроизоляцией. Для деревянных строений, которые будут эксплуатироваться только летом, достаточно выполнить настил из деревянных досок.
Полы из дерева
Банные полы из древесины бывают протекающими и непротекающими.

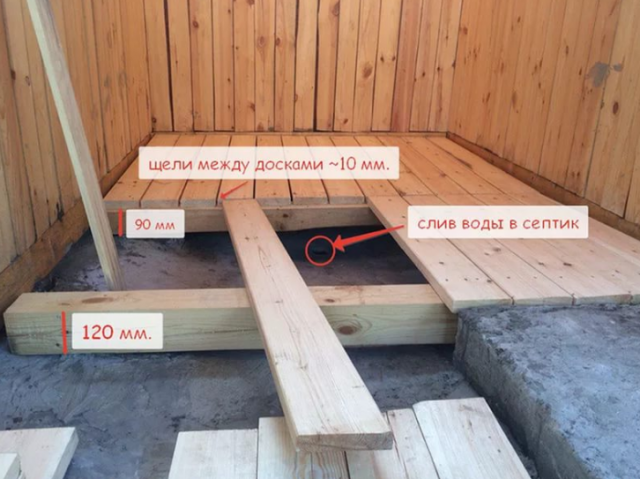

Конструкция протекающего настила проста и надежна. Она предусматривает наличие небольших технологических зазоров в 5 мм между досками, которые служат для отвода воды под фундамент здания. Подобные зазоры выполняют две функции – эффективно выводят сточные воды за пределы строения, а также обеспечивают естественное проветривание помещения.
При необходимости деревянные полы можно демонтировать и просушить. Для реализации водоотвода в полу бани рекомендуется дополнительная установка приямка герметичной конструкции под строением, который служит для вывода вод в сточную яму. Чтобы предотвратить появление затхлости, в подобную систему устанавливается гидрозатвор.
Непротекающие деревянные полы имеют более сложную конструкцию, которая монтируется на бетонное основание, при этом обязательно соблюдается небольшой наклон в сторону отверстия для стоков. Доски устанавливаются достаточно плотно в два слоя. Подобная конструкция не подлежит демонтажу и просушке.
Полы из бетона
Полы на основании бетонной стяжки представляют собой сложную многослойную конструкцию:
- гравийная подушка со сливным отверстием;
- бетонная стяжка;
- пароизоляция;
- утеплитель;
- гидроизоляция;
- бетонная стяжка;
- цементная стяжка с армирующей основой;
- облицовочная керамическая плитка.
При обустройстве бетонного основания также следует соблюдать уклон по направлению к предусмотренному отверстию для слива.
Специалисты рекомендуют создавать устройство слива в бане на этапе обустройства полов. Как сделать слив в бане своими руками и какой вариант можно организовать на частном участке?
На начальном этапе необходимо организовать надежную систему для сбора стоков внутри банных помещений.
Проектирование снаружи
При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.
Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.
Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.
Как прокладываются трубы для слива в бане:
Как выбрать подходящий материал
Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:
- полипропилена;
- полиэтилена низкого давления;
- поливинилхлорида;
- хлорированного поливинилхлорида.
Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.
И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.
Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.
Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.
Моечная комната в банеИсточник 2gis.com
Коротко о главном
Система слива сточных вод для бани организуется до начала основного строительства.
Существует 3 способа как сделать полы в бане со сливом: проливной, протекающий и сплошной. Чаще используются 2 последних покрытия.
Выбирают систему водоотведения для конкретного участка, руководствуясь пожеланиями к эксплуатации парной.
Есть 4 основных способа как организовать систему слива воды в бане: приямок, дренажный и сливной колодцы, грунтовая фильтрация. Все способы подходят под разные требования к эксплуатации бани.
Каким должен быть пол в бане
Пол в бане подвергается серьезным нагрузкам, а именно воздействию воды, горячего пара и температурных перепадов. Поэтому пол в бане должен быть не только прочным, но и функциональным – с эффективной системой водоотведения. От ее качества зависит долговечность эксплуатации бани и правильный микроклимат внутри.
Независимо от выбранного способа обустройства системы слива и водоотведения в бане, полы должны отвечать следующим требованиям:
- Пол должен быть прочным и надежным;
- Материал при увлажнении не должен скользить, а под воздействием высоких температур – перегреваться.
- При эксплуатации бани в холодное время года, поверхность пола должна быть теплой.
- Материал пола должен быть влагостойким и неприхотливым в уходе.
- Вода с поверхности должна удаляться максимально быстро.
Практичный вариант устройства пола в бане – керамическая плитка
Деревянный пол
Деревянные полы в бане могут быть протекающими или не протекающими. Полы не протекающей конструкции устанавливаются на бетонную стяжку, имеющую уклон в сторону слива воды. Такие полы долго просушиваются, поэтому быстро поддаются гниению.
Пластина в приямке выполняет роль водяного затвора
Гораздо проще в эксплуатации и устройстве пол протекающий. Чтобы сделать слив воды в бане под дерево, в данном случае настил из досок не прибивают к лагам. Его просто кладут, оставляя между досками настила зазор 5 мм. Вода уходит с поверхности пола через эти зазоры, которые выступают также своего рода вентилятором. Данные настилы можно в любой момент их снять и просушить.
В случае протекающего пола необходима организация герметичного приямка под баней. из которого затем посредством трубы будет производиться отвод воды, например, в сливную яму. Также, в приямке будет нужно сделать гидрозатвор, чтобы избежать попадания неприятных запахов в помещение.
Полы из бетона
Конструкция пола из бетона предполагает наличие таких слоев:
- утрамбованный слой щебня;
- песчано-цементный раствор;
- слой пароизоляционного материала;
- утепляющая прослойка из пенополистирола;
- целлофановая пленка для гидроизоляции;
- еще один слой пескоцемента;
- сетка из арматуры, покрытая бетонной стяжкой.
Виды систем канализации для бани
Как сделать канализацию в бане – этот вопрос мучает большое количество людей. Пути выполнения данной задачи развиваются в двух направлениях, а именно:
- Самостоятельная установка;
- Услуги специалистов.
Если взять такую систему, которая будет утилизировать слив бани, то она выполняется в двух видах: дренажная канализация и конструкция с приёмкой. Об особенностях данных устройств мы и поговорим в нашем разделе.
Дренажная канализация
Данный колодец, принимающий сток дома, следует устанавливать для бани с ограниченным количеством посетителей
Данный колодец, принимающий сток дома, следует устанавливать для бани с ограниченным количеством посетителей. Дренажная система имеет свои требования к монтажу устройства, а именно:
- Дренажный колодец необходимо ставить от бани, учитывая глубину промерзания почвы. Если его показатель 70 см, то яма должна быть не меньше 1,5 метра.
- Дно покрываем слоем глины в 10 см, чтоб слив не смог попасть в почву;
- Дренажный колодец должен иметь сток – отвод, через который вода будет выходить в траншеи;
- Сверху глину нужно насыпать щебень или песок с гравием слоем в полметра;
- Колодец засыпать землей и утрамбовать;
- По необходимости утеплить слив трубу в дренажной системе.
Важно! Если в колодец на подушку глины засыпают смесь гравия с песком, то периодически такую установку нужно будет очищать. Колодец на песчаной почве можно заменять подушкой дренажа, которая имеет вид траншеи с глубиной метр, шириной – 0,3 метра
Сверху данная система засыпается щебнем слоем в 20 см. Сток, который будет выводиться, сбрасывается на подушку
Колодец на песчаной почве можно заменять подушкой дренажа, которая имеет вид траншеи с глубиной метр, шириной – 0,3 метра. Сверху данная система засыпается щебнем слоем в 20 см. Сток, который будет выводиться, сбрасывается на подушку.
Установка с приямка
Участки, которые имеют плохо пропускающую воду почву, лучше всего будут обрабатывать сток при установке системы с приемкой
Участки, которые имеют плохо пропускающую воду почву, лучше всего будут обрабатывать сток при установке системы с приемкой. Он создается из материала, который не пропускает воду и собирает все канализационные отходы дома, перерабатывает. После этого слив направляется через трубу за пределы границ усадьбы. Стоит отметить, что при использовании данной канализации, нужно предусмотреть устройство по борьбе с неприятным запахом. Для выхода из данной ситуации, мы из специальной литературы и видео, вывели такие рекомендации:
- Слив входящей трубы должен иметь высоту 12 см от дна;
- Монтаж пластины под трубопроводом;
- Сохранить дистанцию 5 см от дна до пластины;
Внимание! Слив помещения лучше всего транспортировать полиэтиленовыми трубами, высокой прочности. Такая канализация может подключаться и санузлу, если он редко используется
Типы канализационных систем
Правильный выбор способа утилизации сточных вод из бани, соблюдение уклона для некоторых видов систем, а также учёт почвенно-климатических особенностей местности, позволяют создать долговечную и надёжную канализацию.
Самостоятельное благоустройство бани может осуществляться посредством создания одного из трёх типов локально-очистных сооружений (какая система лучше, написано здесь ).
Особенностью функционирования самотечной системы является перелив стоков в дренажный колодец или септик без применения насосов.
Такой бюджетный вариант, если купить септик Термит. то можно рассматривать только при наличии соответствующего рельефа местности, что обусловлено необходимостью прокладывать трубопровод с определенным уклоном.
Предполагает установку канализационного насосного оборудования и относится к категории энергозависимых способов.
Заключается в откачке сточных вод фекальным насосом для выгребных ям и подаче их через трубопровод в дренажный колодец или септик.
Напорная система необходима при высоком залегании грунтовых вод, при недостаточной площади участка и расположении банного помещения в цокольной части жилого дома.
Наиболее выгодный способ устройства канализационной системы, исключающий необходимость монтажа очистного сооружения на участке.
Вариант возможен только при наличии централизованной магистрали и требует получения разрешения на врезку.
А вам известно, как рассчитать объем теплоносителя для системы отопления загородного дома. В полезной статье написано про методику определения и способы заполнения трубопроводов незамерзающей жидкостью.
Как правильно наматывать сантехнический лен для уплотнения резьбовых соединений, написано на этой странице.
Установка сточных септиков
При интенсивном использовании канализационная система нуждается в периодической очистке. Самый эффективный способ очистки – септики, которые не требуют привлечения ассенизаторской техники.
Септик предусматривает последовательное очищение сточных вод различными способами. Вначале осуществляется очистка воды от загрязнений, далее происходит обеззараживание, на заключительном этапе – вода выводится в грунт или используется для полива.
Инструкция по обустройству простого септика на 2 камеры для частных нужд:
На расстоянии в 2 метра от бани выкапывается котлован глубиной до 3 метров.
На дно укладываются фильтрующие слои из песка (высота до 15 см), щебня (10 см), тщательно трамбуются.
На песчано-щебневый слой погружаются бетонные кольца для придания жесткости будущей конструкции.
Стенки колодца укрепляются кирпичной кладкой.
Рядом с основным колодцем выкапывается котлован под колодец меньшей глубины и диаметра, который обустраивается аналогичным образом.
Дно первого колодца и просветы между кольцами заливаются бетонной смесью, чтобы обеспечить полную герметичность конструкции.
В верхней части выполняются сливные отверстия и соединяются кольца обоих колодцев при помощи труб
При этом важно соблюдать небольшой уклон в 2,1 см на метр в сторону глубокого колодца. Места стыков замазывают цементной смесью.
Выполняется подвод канализационной трубы со сливом от бани к меньшему колодцу.
Сверху колодцы закрываются ж/б плитами или люками, в которых выполняются небольшие отверстия для установки вентиляционных труб.
Первый колодец предназначен для грубой очистки воды, второй – для устранения органических отходов при помощи земляных бактерий.
При наличии свободных средств можно использовать уже готовые септические системы, доступные в продаже. Процесс установки подобного оборудования заключается в рытье котлована и подводе канализационной трубы.
Это самый дорогой вариант организации системы водоотвода для частных бань. Она может работать в автоматическом режиме, при этом качество очистки достигает 97 %. Отвод очищенной воды из септика в готовой системе выполняется при помощи насоса дренажного типа. Такую воду можно использовать для полива приусадебного участка и технических нужд.
Качественный слив для современной бани – это достаточно важный и ответственный процесс, который требует технической подготовки, финансовых вложений и свободного времени.
Сложные канализационные системы
Дренажный насос с поплавковым включателем
При строительстве бани большого размера с несколькими комнатами, включающими сауну, парную, душевую, санузел и т.д. система канализации должна содержать канализационный стояк из пластиковых канализационных труб диаметром 110мм. В этом случае его устанавливают в углу здания, закрепляя специальными хомутами. Верх стояка выводят над уровнем крыши или устанавливают на него вентиляционный клапан. Слив стояка выполняют при помощи нескольких колен с углом изгиба 30°, а подключение к нему дополнительных сточных трубопроводов – трубами с диаметром, соответствующим размеру выпусков подключенного оборудования. Желательно также установить не менее одной ревизии для обслуживания этого элемента канализации.
В случае сложного рельефа участка возможно использование откачивающего насоса, установленного в приямке. Такой насос, как правило, оборудуют поплавковым включателем. Этим достигается полная автоматизация удаления сточных вод. Такой же насос часто необходим при строительстве бани в цокольном этаже дома.
Куда и как лучше сливать воду?
А вот уже куда будет уходить сама вода – все зависит от запланированного бюджета и нагрузки на дренаж. Так, никогда не помешает построить на расстоянии от бани отдельную выгребную яму, а от нее уже проложить траншею и заложить в нее канализационную тубу в хорошем утеплители.
А самый бюджетный вариант – прямо под моечной закладка из гравия (как крупного, так и мелкого), куда и будет уходить вода.
Воронка – проще простого
Некоторые банщики еще делают под моечной и парилкой что-то вроде воронки – бетонируют ее стены и промазывают жидким стеклом. В центре такой воронки – сливная труба, выходящая за пределы бани: в яму, стенки которой укреплены кирпичом или же сама яма – это старая железная бочка без дна.
Внизу ямы – гравий, сверху – крышка из толстого металла и отверстие для вентиляционной трубы. Судя по отзывам, такую нехитрую, но надежную систему можно не открывать по десять лет.
Также рекомендуем почитать статью про установку трапа для душа в полу под плитку на сайте «Ваннапедия» — там очень хорошо описана технология установки классической системы слива воды.
Сливная яма за пределами бани
Но вот некоторые строители сегодня убеждены – воду нужно обязательно выводить за пределы бани. Мол, песок долго сохнет даже летом, а зимой вся вода, которая уйдет по старинке под фундамент, попросту превратится в лед – и о теплых полах в парной можно будет забыть до весны.
Другие же уверены, что на одного-двух человек в бане воды уходит совсем немного, парная используется обычно время от времени, и, если песок брать не обычный, а крупной фракции, то никаких проблем возникнуть не должно…
А вот саму яму можно сделать по такой технологии, которая в последнее время становится особенно популярной среди банщиков: яма делается из покрышек джипа или подобного ему автомобиля. Вода в эту яму отходит по пластиковым трубам, и, чтобы в баню зимой ни холод, ни неприятные запахи не попадали, делается водяной затвор – что-то вроде гидрозамка:
Пункт 1. Берется пластиковое пятилитровое ведро, из оцинкованной ленты делается ручка и на самый нижний корд от верхней покрышки кладется железная труба – поперек ямы. На нее подвешивается ведро – оно будет висеть, как котел над костром, ниже верхнего уровня ямы.
Пункт 2. На конец канализационной трубы надевается гофра, которая и опускается сверху в ведро – она будет находиться на расстоянии 10 см от дна и на 10 см от края, т.е. посередине ведра. Вот и весь гидрозамок – после слива вся вода будет набираться в ведро и переливаться через край, аккуратно стекая в яму. А когда слив прекратится, вода, что останется в ведре, не даст тому же воздуху попасть в баню. И, даже если на дно ведра осядет грязь или листья – его всегда можно будет перевернуть, чтобы очистить.
Какую систему сделать для большого количества людей?
Для парной, которую время от времени посещают трое или четверо друзей, нужен один отвод воды в бане, а вот для целой компании-завсегдатаев – уже иная. В бане для малого числа парильщиков обычно сливная яма обустраивается прямо под фундаментом. Ее стены можно обложить кирпичом и засыпать крупным песком – для летней бани самое то. А вот во втором случае уже понадобится специальная труба, которая будет идти в дренажный колодец – причем ниже уровня промерзания грунта, иначе она замерзнет. А можно и сочетать оба способа – летом пользуясь первым, а зимой – вторым.
А чтобы вода из бани не пропадала зря и не загрязняла окружающую среду обитания, можно использовать септик-отстойник, который будет очищать ее и распределить через оросительные трубопроводы. Самый же сложный и дорого способ вывода и очистки воды из бани – это колодец с биологическими фильтрами. В нем – шлак, кирпичный бой и щебень. Весь секрет в том, что при постоянном попадании в колодец банных сточных вод тот со временем покрывается илом, а в иле – микроорганизмы, которые и очищают потом сточные воды. Сооружается такой септик обычно в самом низком месте на участке.
Вот и все! Ничего сложного – грамотный слив в бане можно сделать и своими руками.
Колодец из автомобильных шин
Автомобильные шины — отличный материал для укрепления стенок канализационного колодца
Постройка такого сооружения позволит использовать канализацию без необходимости её очистки на протяжении десятков лет. Учитывая невысокую трудоёмкость строительства, именно этот вариант можно рекомендовать как самый оптимальный способ отвода стоков.
Для работы понадобится запастись шинами от грузовой автотехники диаметром 1м и более. Конечно, можно воспользоваться и колесами от легковых автомобилей, но в этом случае пропускная способность такой системы будет пропорционально ниже.
Преимуществами дренажа такого типа является высокая эффективность (стоки интенсивно впитываются не только в днище, но и в стенки ямы), а также устойчивость сооружения от обвалов и осыпания грунта.
Строительство колодца начинают с копания котлована. Его ширина должна превышать диаметр шин на 30-40см, а глубина рассчитывается из соображений необходимости установки выбранного количества колес ниже уровня промерзания грунта. Обустройство сооружения проводят в несколько этапов:
- Дно котлована засыпают 20-30см слоем дренажа. Лучше всего для этих целей подходит крупный щебень, битый кирпич, мелкий бут, галька или крупнофракционный отсев.
- Устанавливают первую шину.
- По внешнему краю колеса на одинаковом расстоянии друг от друга устанавливают не менее 6 красных или силикатных кирпичей для создания необходимого зазора между элементами.
- Устанавливают вторую шину, далее снова укладывают дистанционные элементы. Процесс продолжают, пока все колеса не будут уложены в котлован.
- Расстояние между наружной стороной (там, где расположен протектор) шин и грунтом засыпают дренажным материалом, как и в случае с днищем колодца.
- Верхнюю часть перекладывают арматурой, устанавливают обрешётку с проемом под люк и бетонируют.
Схема с люком позволит такой системе функционировать бесконечно долго – в случае наполнения колодца из-за снижения дренажной способности системы стоки можно легко откачать при помощи ассенизаторной машины.
Дренажный колодец, стенки которого усилены при помощи автомобильных шин, является частным случаем фильтрационного колодца, который также можно построить из кирпичей, уложенных с промежутками, металлической или пластиковой ёмкости без дна, бетонных колец и т.д.
Канализация в бане, которая стоит на глинистых почвах
Не секрет, что строительство бани на глинистой почве с одной стороны обеспечивает устойчивость всего строения, а с другой стороны чревато проблемой с фильтрацией стоковых вод почвой. Как поступить в этом случае?
Прежде всего, подумайте об этом еще на этапе проектирования банной конструкции. Скорее всего, вам придется сделать приямок, в котором будут собираться сточные воды и отводиться впоследствии в местную канализацию или автономный коллектор.
Схема бани со сливной ямой.
Приямок делают так, чтобы он был герметичным. Место приямка выбирают в 60-70-ти сантиметрах от фундамента банной постройки. Конец канализационной трубы, служащей водосливом бани, заводят в приямок на уровень 10-12 сантиметров от дна. Под наклоном к этому концу водосливной трубы располагают пластину, которая закреплена герметично со всех сторон, за исключением нижнего края. Этот край пластины располагается на уровне пяти-шести сантиметров от дна приямка.
Установка пластины осуществляется с целью создания водяного затвора, который не позволит неприятным запахам из приямка проникать в помещения бани.
Чтобы канализационная система бани долго вам служила и не доставляла неприятных хлопот, оборудуйте ее вентиляционным стояком. Обычно он представляет собой трубу из металла или асбоцемента, верхний конец которой венчает дефлектор или колпак. Диаметр вентиляционной трубы — 100 миллиметров.
Чтобы предотвратить воздействие влаги на деревянные элементы бани, обработайте их антисептиком. Это предотвратит процесс гниения и воспрепятствует активной деятельности бактерий.
