Калькулятор расчета общего объёма системы отопления

Что еще влияет

На каждом обогревающем приборе, вне зависимости от производителя, имеется указание на максимальную мощность.

Речь идет о следующих параметрах:

  1. Высокотемпературный режим. Теплоноситель способен разогреваться до +90 градусов.
  2. Режим обработки. Максимальное значение +70 градусов(90\70).

Как показывает практика, отопительные системы редко работают на максимуме.

Реальный температурный режим и мощность выглядят следующим образом:

  • 75.65.20.
  • 55.45.20.

Адекватный расчёт панельных радиаторов предусматривает наличие информации о температурных напорах контура отопления. Имеется в виду разницу между обогревающей батареей и температурой воздуха. Температура прибора в этом случае принимается за среднее арифметическое подачи и обратки. Перед тем, как рассчитать стальные радиаторы отопления, необходимо уточнить тип подключения приборов.

Оно бывает:

  1. Односторонним. Достигает своего максимума при подаче сверху(97%).
  2. Двухсторонним. В этом случае также предпочтительнее верхняя коммутация (100%).

Задача по подбору стального радиатора, как правило, не вызывает особых сложностей. Куда труднее произвести необходимые расчетные мероприятия, требующие учета целого ряда факторов. Для удобства расчета мощности стальных радиаторов отопления были разработаны специальные калькуляторы, позволяющие получать точные результаты.

Что делать после расчета?

После расчета мощности радиаторов отопления всех комнат, необходимо будет выбрать трубопровод по диаметру, краны. Количество радиаторов, длину труб, количество кранов для радиаторов. Подсчитать объем всей системы и выбрать подходящий для нее котел.

Для человека дом часто ассоциируется с теплом и уютом

Чтобы дом был теплым, необходимо уделить должное внимание системе отопления. Современные производители используют новейшие технологии для производства элементов систем отопления. Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны

Однако, без грамотного планирования подобной системы, для определенных помещений эти технологии могут оказаться бесполезны.

В первую очередь необходимо понимать, для каких целей будет использоваться помещение. Какой температурный режим в нем желателен. В этом деле существует множество тонкостей, которые необходимо учитывать. Желательно сделать проект отопления с точным расчетом мощности радиаторов отопления и теплопотерь. Радиаторы отопления лучше устанавливать в той части комнаты, где холоднее всего. В вышеизложенном примере была рассмотрена установка батарей отопления возле окон. Это один из наиболее выгодных и эффективных вариантов размещения элементов отопительной системы.

Калькулятор расчета объема и площади трубы

Инструкция для калькулятора онлайн расчета площади и объема трубы

Все параметры указываем в мм

L – Труба в длину.

D1 – Диаметр по внутренней части.

D2 – Диаметр по внешней части трубы.

При помощи данной программы, Вы сможете рассчитать объем воды или другой любой жидкости в трубе.

Для точного вычисления объема системы отопления к полученному результату необходимо прибавить объем отопительного котла и радиаторов. Как правило, эти параметры указаны в паспорте на изделии.

По результатам подсчетов, Вы узнаете объем трубопровода общий, на погонный метр, площадь поверхности трубы. Как правило, площадь поверхности применяется для подсчета требуемого количества лакокрасочного материала.

При вычислении необходимо указать наружный и внутренний диаметр трубопровода и его длину.

Программа выполняет вычисления поверхности труб по следующей формуле P=2*π*R2*L.

Вычисления объема трубы выполняется по формуле V=π*R1^2*L.

L— длина трубопровода.

R1— внутренний радиус.

R2— наружный радиус.

Как правильно выполняются вычисления объема тел

Расчет объема цилиндра, труб и других физических тел – классическая задача из прикладной науки и инженерной деятельности. Как правило, данная задача не является тривиальной. Согласно аналитическим формулам для вычисления объема жидкостей в различных телах и емкостях может оказаться очень затруднительным и громоздким. Но, в основном объем простых тел можно вычислить достаточно просто. К примеру, при помощи нескольких математических формул Вы сможете определить объем трубопровода. Как правило, количество жидкости в трубах определяется значением м3 или метры кубические. Однако в нашей программе, Вы получаете все расчеты в литрах, а площадь поверхности определяется в м2 – квадратных метрах.

Полезная информация

Размеры стальных трубопроводов для газоснабжения, отопления или водоснабжения указываются в целых дюймам (1″,2″) или его долях (1/2″, 3/4″). За 1″ согласно общепринятым меркам принимают 25,4 миллиметра. На сегодняшний день стальные трубы можно встретить в усиленном (с двойной стенкой) или в обычном исполнении.

Для усиленного и обычного трубопровода внутренние диаметры отличаются от стандартных – 25,4 миллиметра: так в усиленном, этот параметр составляет 25,5 миллиметров, а в стандартном или обычном – 27,1 миллиметр. Отсюда следует, что незначительно, но эти параметры отличаются, что тоже следует учесть при выборе труб для отопления или водоснабжения. Как правило, специалисты не особо вникают в эти подробности, так как для них важным условием является — Ду (Dn) или условный проход. Данная величина является безразмерной. Этот параметр можно определить с помощью специальных таблиц. Но нам не стоит вникать в эти подробности.

Стыковка различных стальных труб, размер которых представлен в дюймах с алюминиевыми, медными, пластиковыми и другими, данные которых представлены в миллиметрах, предусмотрены специальные переходники.

Как правило, данный вид расчета труб необходим в процессе вычисления размера расширительного бачка для отопительной системы. Объем воды в системе обогрева комнаты или дома, рассчитывается с помощью нашей программы в онлайн-режиме. Однако, зачастую, этими данными неопытные специалисты просто пренебрегают, что не стоит делать. Так как, для эффективного функционирования отопительной системы нужно учесть все параметры, чтобы правильно выбрать котел, насос и радиаторы. Также немаловажным объем жидкости в трубопроводе будет в том случае, когда вместо воды будет использовать антифриз в системе обогрева, который является достаточно дорогим и переплаты в этом случае будут излишни.

Чтобы определить объем жидкости необходимо правильно замерять наружный и внутренний диаметр трубопровода.

Примерный расчет можно выполнить исходя из пропорции 15 л жидкости на 1 кВт мощности отопительного котла

К примеру, у Вас котел на 4 кВт, отсюда получаем объем всей системы равен 60 литров (4х15)

Мы привели точные значения объема жидкости для разных радиаторов в системе отопления.

  • старая чугунная батарея в 1 секции – 1,7 литра;
  • новая чугунная батарея в 1 секции – 1 литр;
  • биметаллический радиатор в 1 секции – 0,25 литра;
  • алюминиевый радиатор в 1 секции – 0,45 литра.

Заключение

Теперь Вы знаете, как можно правильно и быстро вычислить объем трубы для водоснабжения или системы отопления.

Источник

Пример расчета мощности батарей отопления

Возьмем помещение площадью 15 квадратных метров и с потолками высотой 3 метра.Объем воздуха, который предстоит нагреть в отопительной системе составит:

 V=15x3=45 метров кубических

Далее считаем мощность, которая потребуется для обогрева помещения заданного объема. В нашем случае — 45 кубических метров. Для этого необходимо умножить объем помещения на мощность, необходимую для обогрева одного кубического метра воздуха в заданном регионе. Для Азии, Кавказа это 45 вт, для средней полосы 50 вт, для севера около 60 вт. В качестве примера возьмем мощность 45 вт и тогда получим:

45×45=2025 вт — мощность, необходимая для обогрева помещения с кубатурой 45 метров

Расчет расхода воды на отопление – Система отопления

Конструкция обогрева включает котел, систему соединения, развоздушки терморегуляторы, коллекторы, крепежи, бак для расширения, батареи, увеличивающие давление насосы, трубы.

Любой фактор определенно важен. Поэтому выбор частей монтажа нужно делать правильно. На открытой вкладке мы постараемся помочь подобрать для своей квартиры нужные части монтажа.

Монтаж обогрева особняка включает важные устройства.

Страница 1

Расчетный расход сетевой воды, кг/ч, для определения диаметров труб в водяных тепловых сетях при качественном регулировании отпуска теплоты следует определять отдельно для отопления, вентиляции и горячего водоснабжения по формулам:

на отопление

(40)

максимальный

(41)

в закрытых системах теплоснабжения

среднечасовой, при параллельной схеме присоединения водоподогревателей

(42)

максимальный, при параллельной схеме присоединения водоподогревателей

(43)

среднечасовой, при двухступенчатых схемах присоединения водоподогревателей

(44)

максимальный, при двухступенчатых схемах присоединения водоподогревателей

(45)

Важно

В формулах (38 – 45) расчетные тепловые потоки приводятся в Вт, теплоёмкость с принимается равной. Расчет по этим формулам производится поэтапно, для температур.

Суммарные расчетные расходы сетевой воды, кг/ч, в двухтрубных тепловых сетях в открытых и закрытых системах теплоснабжения при качественном регулировании отпуска теплоты следует определять по формуле:

(46)

Коэффициент k3, учитывающий долю среднечасового расхода воды на горячее водоснабжение при регулировании по нагрузке отопления, следует принимать по таблице №2.

Таблица №2. Значения коэффициента

r-Радиус окружности, равный половине диаметра, м

Q-расход воды м 3 /с

D-Внутренний диаметр трубы, м

V-скорость течения теплоносителя, м/с

Сопротивление движению теплоносителя.

Любой движущийся внутри трубы теплоноситель, стремиться к тому, чтобы прекратить свое движение. Та сила, которая приложена к тому, чтобы остановить движение теплоносителя – является силой сопротивления.

Это сопротивление, называют – потерей напора. То есть движущийся теплоноситель по трубе определенной длины теряет напор.

Напор измеряется в метрах или в давлениях (Па). Для удобства в расчетах необходимо использовать метры.

Извиняйте, но я привык указывать потерю напора в метрах. 10 метров водного столба создают 0,1 МПа.

Для того, чтобы глубже понять смысл данного материла, рекомендую проследить за решением задачи.

Задача 1.

В трубе с внутренним диаметром 12 мм течет вода, со скоростью 1м/с. Найти расход.

Решение: Необходимо воспользоваться вышеуказанными формулами:

Параметры, влияющие на температуру в помещении

Недостаточно знать технические характеристики батареи и отапливаемую площадь.

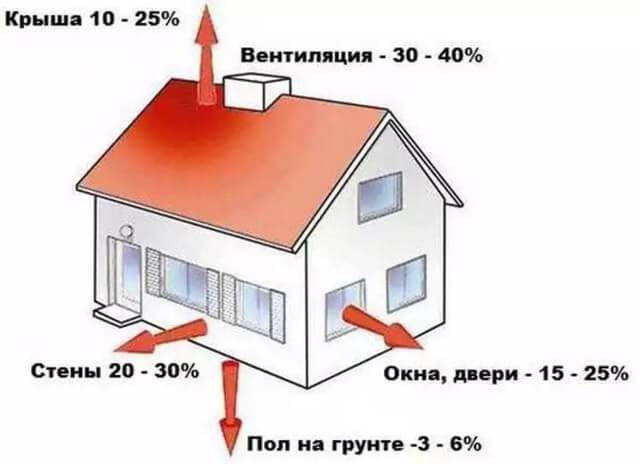

Стоит учитывать факторы, которые значительно влияют на утечку тепла:

  • окна;
  • стены;
  • кровля;
  • климат.

Внимание! При вычислении необходимой мощности, следует выполнить расчёт подходящим методом. После, полученный результат умножить на коэффициенты параметров, влияющих на температуру

Окна

Через оконные проёмы теряется вплоть до 35% тепла. Необходимо учитывать как площадь окна, так и вид стеклопакета.

ЗначениеКоэффициент
Площадь окна к площади пола, %
10,00,8
30,01,0
50,01,2
Вид стеклопакета
Трехкамерный0,85
Двухкамерный1,0
Двойная рама1,27

Стены и кровля

Толщина и наличие стен, выходящих на улицу, играют ключевую роль в теплоизоляции.

ЗначениеКоэффициент
Уровень теплоизоляции
Нормальный1,0
Недостаточный1,27
Хороший0,8
Наружные стены
11,1
21,2
31,3

Справка! Нормальной степенью изоляции принято считать стену в пару кирпичей.

Теплопотери меняются, если имеется отапливаемое помещение сверху, а именно:

  • другое помещение — коэффициент 0,7;
  • чердак с отоплением — 0,9;
  • обычный чердак — 1,0.

Для частного дома потери через крышу выше на 50%.

Поэтому следует умножить полученный коэффициент дополнительно на 1,5.

Внимание! При высоте потолка отличной от принятой нормы (2,7 метра) используется дополнительный коэффициент для расчёта секций радиатора. Для его получения следует 2,7 м разделить на фактическую высоту

Климатические факторы

Низкая температура на улице уменьшает объем тепла в помещении.

ЗначениеКоэффициент
Температура, °С
-100,7
-150,9
-201,1
-251,3
-301,5

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1л/мин примерно равен мощности в 1кВт (1000Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Осевое расстояние определяют между центрами отверстий для теплоносителя

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

Чтобы считать было проще, есть усредненные данные, по которым можно ориентироваться. Для одной секции радиатора с осевым расстоянием 50см приняты такие значения мощностей:

  • алюминиевые — 190Вт
  • биметаллические — 185Вт
  • чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

  • биметаллический радиатор — 1,8м 2
  • алюминиевый — 1,9-2,0м 2
  • чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Расчет чугунных радиаторов отопления. Считать может по площади или объему помещения

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2. Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Требования к теплоносителю

Нужно сразу понять, что не существует идеального теплоносителя. Те виды теплоносителей, которые существуют на сегодняшний день, могут выполнять свои функции только в определенном диапазоне температур. Если выйти за рамки этого диапазона, то характеристики качества теплоносителя могут резко измениться.

Теплоноситель для отопления должен обладать такими свойствами, которые будут позволять за определенную единицу времени переносить как можно большее количество тепла. От вязкости теплоносителя во много зависит, какой воздействие она будет оказывать на прокачку теплоносителя по всей отопительной системе за конкретный интервал времени. Чем выше вязкость теплоносителя, тем более хорошими характеристиками он обладает.

Физические свойства теплоносителей

Теплоноситель  не должен оказывать коррозийное воздействие на материал, из которого изготовлены трубы или приборы нагревательного характера.

Если это условие не будет соблюдаться, то выбор материалов станет более ограниченным. Помимо вышеперечисленных свойств, теплоноситель также должен обладать смазывающими способностями. От этих характеристик зависит выбор материалов, которые применяются для конструкции различных механизмов и циркуляционных насосов.

Кроме того, теплоноситель должен быть безопасным исходя из таких его характеристик, как: температура возгорания, выделение токсичных веществ, вспышка паров. Также теплоноситель не должен быть слишком дорогим, изучая отзывы, можно понять, что даже если система и будет работать эффективно, не оправдает себя с финансовой точки зрения.

Видео о том, как система заправляется теплоносителем и как производится замена теплоносителя в системе отопления, можно посмотреть ниже.

Расчёт объёма трубы

Для расчёта объёма трубы нужно воспользоваться школьными знаниями по геометрии. Есть несколько способов: 1. Умножив площадь поперечного сечения фигуры на её длину в метрах, полученный результат будет метры в кубе. 2. Возможно, узнать величину водопровода и в литрах. Для этого объём умножается на 1000 — это количество литров воды в 1 кубометре. 3. Третий вариант — сразу считать в литрах. Понадобится измерения делать в дециметрах — длину и площадь фигуры. Этот более сложный и неудобный способ.

Чтобы вычислить в ручную – без калькулятора, потребуется штангенциркуль, линейка и калькулятор. Для облегчения процесса по определению размера объёма трубы можно воспользоваться онлайн-калькулятором.

Определим площадь сечения трубы

Чтобы узнать точное значение, необходимо сначала рассчитать площадь поперечного сечения. Для этого, следует воспользоваться формулой:

S = R2 х Пи

Где R является радиусом трубы, а число Пи равно 3,14. Так как ёмкости для жидкости,как правило, имеют круглую форму, то R возводится в квадрат.

Рассмотрим, как можно сделать вычисления, имея диаметр изделия 90 мм:

  1. Определяем радиус — 90 / 2 = 45 мм, в пересчёте на сантиметры 4,5.
  2. Возводим 4,5 в квадрат, получается 2,025 см2.
  3. Подставляем данные в формулу — S = 2 х 20,25 = 40, 5 см2.

Если изделие профилированное, то нужно считать по формуле прямоугольника — S = а х b, где а и b — размер сторон (длина). При определении размера сечения профиля с длиной сторон 40 и 50, необходимо 40 мм х 50 мм = 2000 мм2 или 20 см2.

Для вычисления сечения, необходимо знать внутренний диаметр трубы, который измеряется штангенциркулем, но это не всегда возможно. Если известен только наружный диаметр, и не знаем толщину стен, то потребуются более сложные вычисления. Стандартная толщина бывает 1 или 2 мм, у изделий большого диаметра может достигать 5 мм.

Важно! Приступать к расчёту лучше при наличии точных показателей о толщине стен и внутреннем радиусе

Формула расчёта объёма трубы

Рассчитать объём трубы в м3, можно воспользовавшись формулой:

 V = S х L

То есть, требуется знать всего два значения: площадь сечения (которая была определена заранее) (S) и длина (L).

К примеру, длина трубопровода 2 метра, а площадь сечения пол метра. Для вычисления необходимо взять формулу, по которой определяется площадь круга, и вставить внешний размер поперечины металла:

S = 3,14 х (0,5 / 2) = 0,0625 кв.м.

Итоговый результат будет следующим:

V = HS = 2 х 0,0625 = 0,125 метра куб.

H — толщина стенки

Производя расчёт, важно чтобы во всех показателях была одна единица измерения, иначе результат получится неправильным. Проще брать данные в см2

Объём водопровода в литрах

Легко посчитать объём жидкости в трубе без калькулятора, если знать внутренний её диаметр, но это не всегда можно сделать, когда радиаторы или отопительные котлы для воды имеют сложную форму. Сегодня такие изделия не редко применяются в строительной сфере, при обустройстве тёплых полов. Поэтому, следует изначально выяснить параметры конструкции, эту информацию можно найти в техпаспорте или сопроводительной документации. Чтобы посчитать размер не стандартной емкости, необходимо залить в неё воду, которая заранее измерена.

Кроме того, кубатура воды будут зависеть и от материала, из которого изготовлен водопровод. К примеру, изделие из стали пропустит на порядок меньше воды, чем равное по размеру полипропиленовое или пластиковое. На это влияет поверхность изнутри, железная более шероховатая, что сказывается на проходимости.

Поэтому, необходимо делать вычисления на каждую ёмкость, если она изготовлена из другого материала, и затем сложить все показатели. Можно воспользоваться специальными сервис-программами или калькуляторами, сегодня их много в интернете, они существенно облегчат процесс установления количества воды в системе.

Расчет мощности системы отопления по объему жилья

Представим следующий способ расчета мощности системы отопления – он также является довольно простым и понятным, но при этом отличается более высокой точностью конечного результата. В данном случае основой для вычислений становится не площадь помещения, а его объем. Кроме того, в расчете учитывается количество окон и дверей в здании, средний уровень морозов снаружи. Представим небольшой пример применения подобного метода – имеется дом общей площадью 80 м2, комнаты в котором имеют высоту 3 м. Постройка располагается в Московской области. Всего есть 6 окон и 2 двери, выходящие наружу. Расчет мощности тепловой системы будет выглядеть так.

Шаг 1. Определяется объем здания. Это может быть сумма каждой отдельной комнаты либо общая цифра. В данном случае объем вычисляется так – 80*3=240 м3.

Шаг 2. Подсчитывается количество окон и количество дверей, выходящих на улицу. Возьмем данные из примера – 6 и 2 соответственно.

Шаг 3. Определяется коэффициент, зависящий от местности, в которой стоит дом и того, насколько там сильные морозы.

Таблица. Значения региональных коэффициентов для расчета мощности отопления по объему.

Теплая зима. Холода отсутствуют или очень слабыОт 0,7 до 0,9Краснодарский край, побережье Черного моря
Умеренная зима1,2Средняя полоса России, Северо-Запад
Суровая зима с достаточно сильными холодами1,5Сибирь
Экстремально холодная зима2,0Чукотка, Якутия, регионы Крайнего Севера

Расчет мощности системы отопления по объему жилья

Так как в примере речь идет о доме, построенном в Московской области, то региональный коэффициент будет иметь значение 1,2.

Шаг 4. Для отдельно стоящих частных коттеджей определенное в первой операции значение объема здания умножается на 60. Делаем подсчет – 240*60=14 400.

Шаг 5. Затем результат вычисления предыдущего шага множится на региональный коэффициент: 14 400 * 1,2 = 17 280.

Шаг 6. Число окон в доме умножается на 100, число дверей, выходящих наружу – на 200. Результаты суммируются. Вычисления в примере выглядят следующим образом – 6*100 + 2*200 = 1000.

Шаг 7. Цифры, полученные по итогам пятого и шестого шагов, суммируются: 17 280 + 1000 = 18 280 Вт. Это и есть мощность отопительной системы, необходимая для поддержания оптимальной температуры в здании при условиях, указанных выше.

Стоит понимать, что расчет системы отопления по объему также не является абсолютно точным – в вычислениях не уделяется внимание материалу стен и пола здания и их теплоизоляционным свойствам. Также не делается поправка на естественную вентиляцию, свойственную любому дому

Калькулятор — расчет объема системы отопления

Перейти к расчётам

Укажите запрашиваемые данные и нажмите «РАССЧИТАТЬ ОБЪЕМ ТЕПЛОНОСИТЕЛЯ»

КОТЁЛ Объем теплообменника котла , литров (паспортная величина)

РАСШИРИТЕЛЬНЫЙ БАК Объем расширительного бака, литров

ПРИБОРЫ ИЛИ СИСТЕМЫ ТЕПЛООБМЕНА

Разборные, секционные радиаторы Тип радиатора: – чугунные МС-140 с межосевым 500 мм – чугунные МС-140 с межосевым 300 мм – чугунные ЧМ-2 с межосевым 500 мм – чугунные ЧМ-2 с межосевым 300 мм – алюминиевые с межосевым 500 мм – алюминиевые с межосевым 350 мм – биметаллические с межосевым 500 мм – биметаллические с межосевым 350 мм

Общее количество секций

Неразборные радиаторы и конвекторы Объем прибора по паспорту

Количество приборов Теплый пол

Тип и диаметр трубы

Общая длина контуров

ТРУБЫ КОНТУРА ОТОПЛЕНИЯ (подача + обратка) Стальные трубы ВГП

Ø ½ “, метров

Ø ¾ “, метров

Ø 1 “, метров

Ø 1¼ “, метров

Ø 1½ “, метров

Ø 2 “, метров

Армированные полипропиленовые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

Ø 50 мм, метров

Металлопластиковые трубы

Ø 20 мм, метров

Ø 25 мм, метров

Ø 32 мм, метров

Ø 40 мм, метров

ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ И УСТРОЙСТВА СИСТЕМЫ ОТОПЛЕНИЯ (теплоаккумулятор, гидрострелка, коллектор, теплобоменник и другие) Наличие дополнительных приборов и устройств: – нет – есть

Суммарный объем дополнительных элементов системы

Подбор счётчиков тепла

Подбор счётчика тепла осуществляется исходя из технических условий теплоснабжающей организации и требований нормативных документов. Как правило, требования предъявляются к:

  • схеме учёта
  • составу узла учёта
  • погрешности измерений
  • составу и глубине архива
  • динамическому диапазону датчика расхода
  • наличию устройств съёма и передачи данных

Для коммерческих расчётов допускаются только сертифицированные счётчики тепловой энергии зарегистрированные в Государственном реестре средств измерительной техники. В Украине запрещено использовать для коммерческих расчётов счётчики тепловой энергии датчики расхода которых имеют динамический диапазон менее чем 1:10.

В итоге

Как видно, расчет емкости отопления сводится к вычислению суммарного значения четырех вышеуказанных элементов.

Определить необходимую емкость рабочей жидкости в системе с математической точностью удается не каждому. Поэтому, не желая выполнять расчет, некоторые пользователи действуют следующим образом. Для начала заполняют систему примерно на 90%, после чего проверяют работоспособность. Далее стравливают скопившийся воздух и продолжают заполнение.

В процессе эксплуатации отопительной системы происходит естественный спад уровня теплоносителя в результате конвекционных процессов. При этом происходит потеря мощности и производительности котла. Отсюда вытекает необходимость наличия резервной емкости с рабочей жидкостью, откуда можно будет отслеживать убыток теплоносителя и при необходимости производить его пополнение.

1. 2. 3.

По совокупности признаков бесспорным лидером среди теплоносителей является обыкновенная вода. Лучше всего использовать дистиллированную воду, хотя подойдет и кипячёная или химически обработанная – для осаждения растворённых в воде солей и кислорода.

Однако если существует вероятность того, что температура в помещении с системой отопления на некоторое время опустится ниже нуля, то вода в качестве теплоносителя не подойдёт. Если она замёрзнет, то при увеличении объёма велика вероятность необратимого повреждения системы отопления. В таких случаях используют теплоноситель на базе антифриза.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
